2.3 Получение геодезических (кадастровых) координат из географических для приложения №4 к лесной декларации с 2021 года.
Как известно, с 20.12.2020 вступили в силу многочисленные изменения и поправки к законам, касающиеся лесного хозяйства.

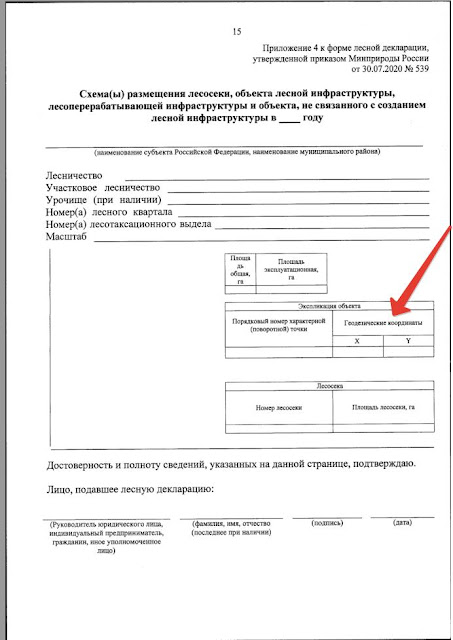

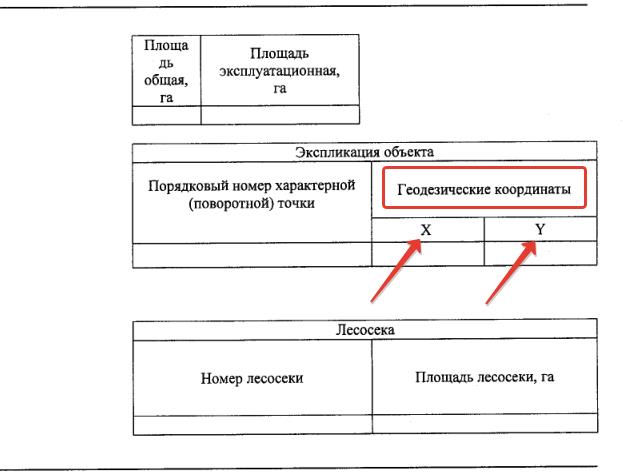

На странице №15, документа «Об утверждении формы лесной декларации, порядка ее заполнения и подачи, требований к формату лесной декларации в электронном виде» мы видим следующую картину:
Рассмотрим получение кадастровых координат X,Y для условной лесосеки.
План работ разделяется на три логические части
1. Получение географических координат углов объекта (любым способом).
2. Выяснение используемой в Вашем районе системы координат для кадастровых работ (т.н. местная система координат, МСК)
3. Перевод географических координат в кадастровые координаты.
Естественно, если у Вас уже есть готовые координаты (значения широты/долготы), то можно сразу же переходить ко второй части. Приступим:
Раздел 1. Получение географических координат углов объекта.

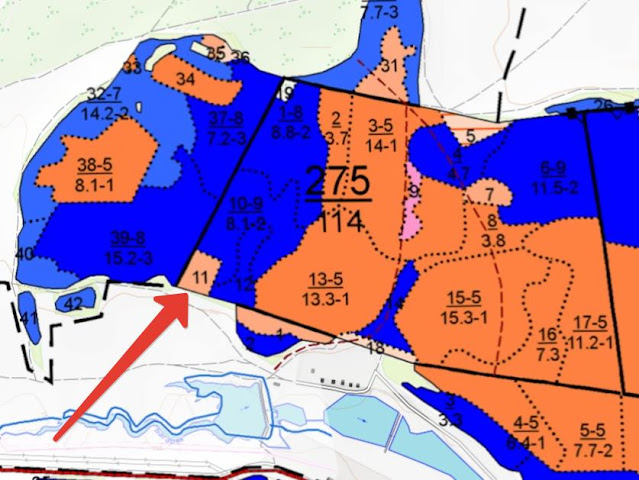

Попробуем получить координаты для условной лесосеки в квартале 275, выдел 11.

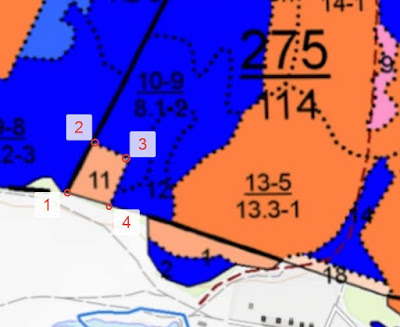

Наша с Вами задача получить список из 4-х пар широта/долгота для данной лесосеки в виде простого построчного текста, сохраненного в Ворде или Блокноте.
Давайте определим широту/долготу для каждой из 4-х точек, используя один из нижеприведенных способов:
С помощью СасПланеты

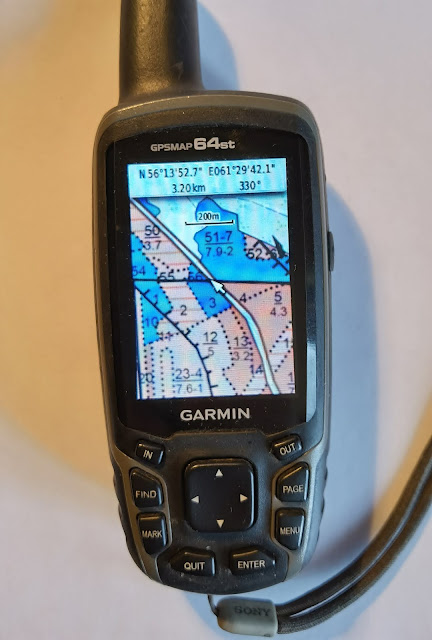

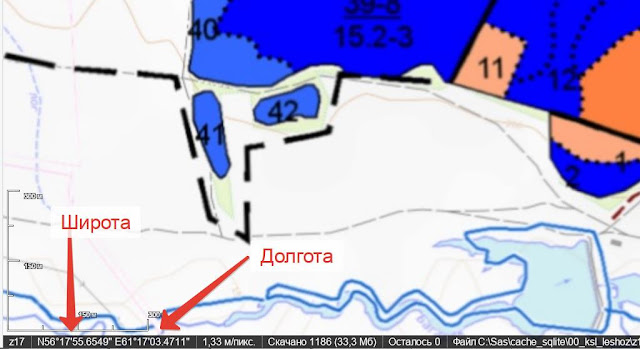

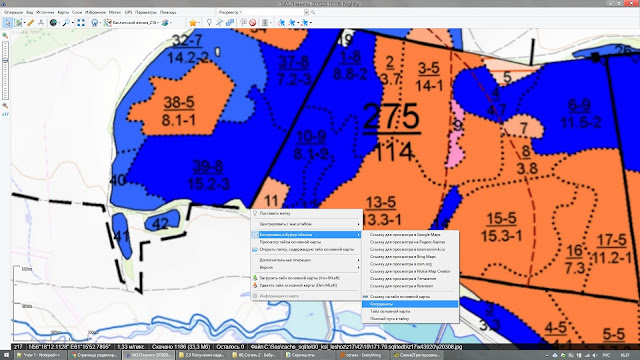

Просто наведите курсор на любую интересующую Вас точку, координаты будут показаны в нижнем левом углу окна.

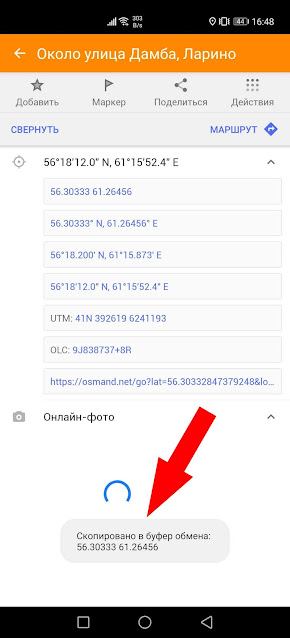

Необходимо отметить, что одни и те же координаты могут быть представлены как в виде привычных нам градусов/минут/секунд, так и в виде целых градусов с множеством десятичных знаков после запятой, т.е. вот так: N56.30338849° E61.26457794°
Подобная запись гораздо чаще используется для математических вычислений, поэтому при переводе координат в кадастровые, мы будем пользоваться именно таким представлением.

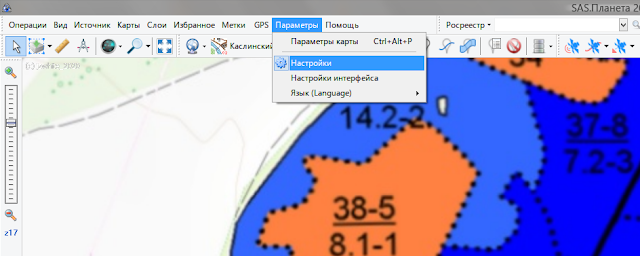

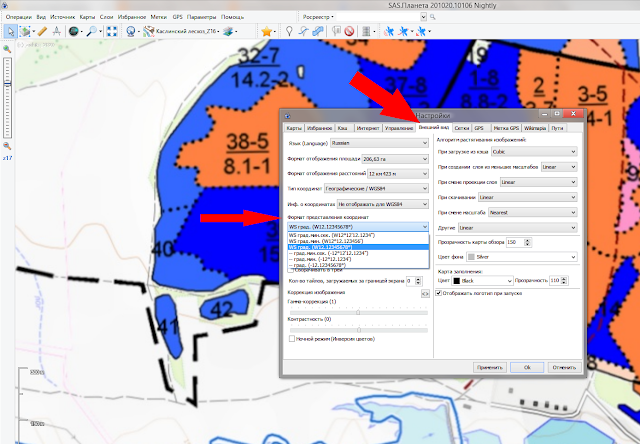

Выбрать вкладку «Внешний вид» и пункт «формат представления координат».

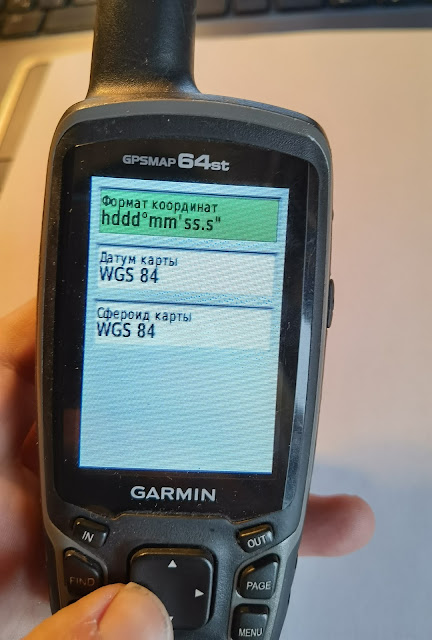

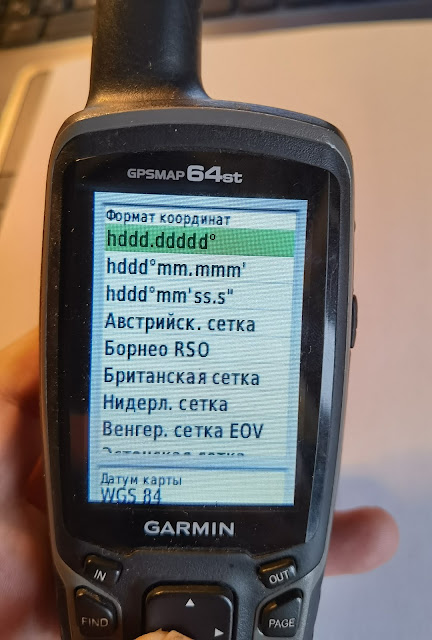

В открывшемся списке выберите третий сверху пункт (выделенный синим), после чего нажмите ОК.

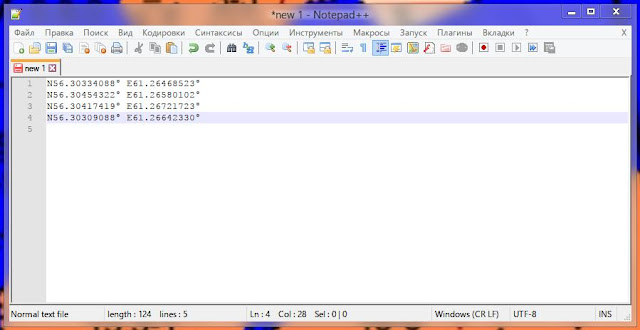

Теперь можно начинать копировать координаты для нашего полигона. Копируем, вставляем, например в Блокнот, получаем в итоге приблизительно такое:
Все готово, можно переходить ко второй части данной статьи.
Способ почти аналогичен предыдущему, но с несколько меньшей точностью. Нажмите на выбранную точку и удерживайте палец. Внизу экрана появится дополнительное меню. Вытяните его наверх для отображения координат.

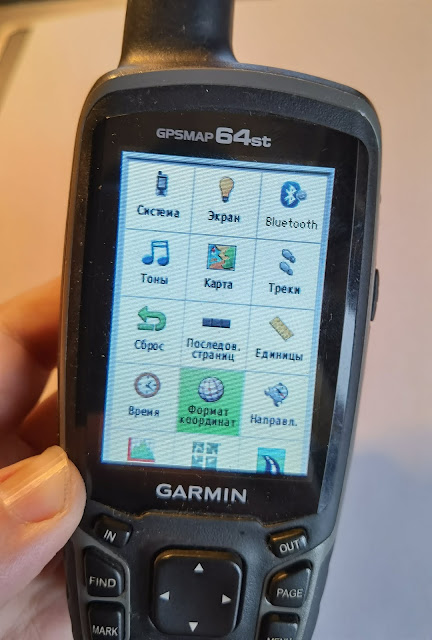

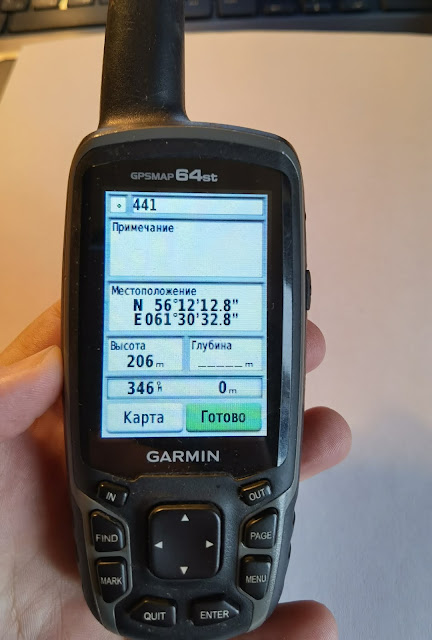

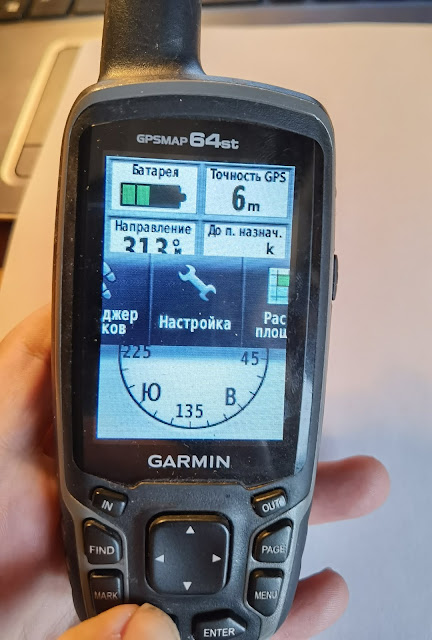

С записанного трека

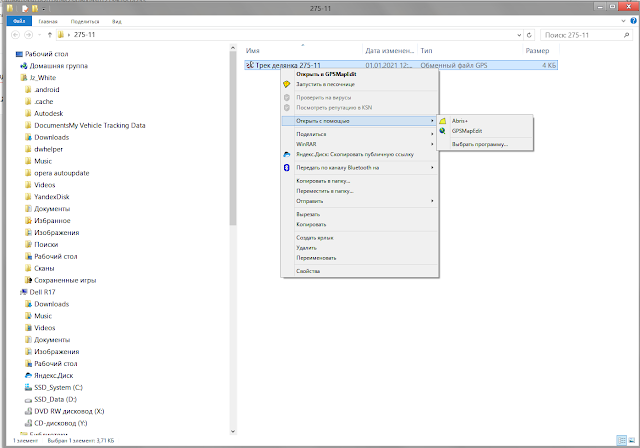

Переходим на сайт программы: GPSMapEdit 2.1 [Главная] и нажимаем «Скачать последнюю версию бесплатно», на следующей странице выбираем «Скачать инсталлятор»
Программа весит всего несколько МБ. Установку подробно рассматривать не будем, она стандартна. После установки мы можем открыть в ней наши файлы треков:

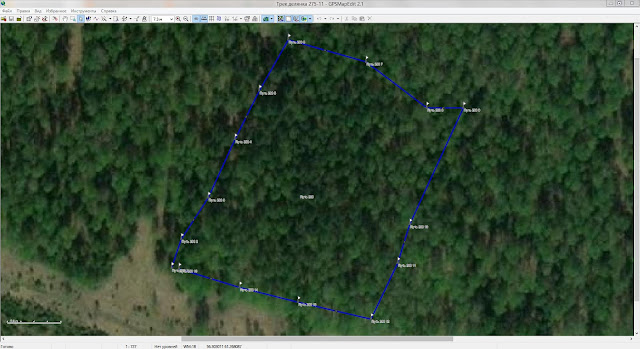

Видим примерно такую вещь:
Координаты точки под курсором отображаются в нижней части окна:
Дополнение от 17-01-2021:
Возможно выполнение пересчета в реальном времени без использования онлайн-конвертеров, для абсолютно любой точки на карте. Подробнее здесь:
Раздел 2. Выяснение используемой в Вашем районе системы координат для кадастровых работ (т.н. местная система координат, МСК)
Самый непонятный пункт на данный момент. Официально этот вопрос должен регламентировать документ из разряда постановления правительства субъекта федерации. Но поскольку эти сведения для служебного использования, лесникам его никто не покажет.
Выходов из положения три:
1. Позвонить знакомому кадастровику-инженеру-геодезисту уровня муниципального района и спросить, какая система координат в нем (районе, а не кадастровике) используется.
2. Направить официальный запрос в местное отделение Росреестра (как правило, в пределах одного муниципального района одна система координат).
3. Заказать кадастровую выписку для любого участка аренды и посмотреть, что в ней пишут. На худой конец, сгодится любой прилегающий участок, если сам лес не стоит на кадастре.
(на данный момент /01.01.2021/ не работает, т.к. файлы выписок больше не содержат информации о используемой в них системе координат (СК) )
Для Челябинской области используется МСК-74, зоны 1, 2, 3.
Нумерация зон производится с запада на восток.
Для Каслинского муниципального района система координат: МСК-74 зона 2.
Раздел 3. Перевод из географических в кадастровые координаты.
Для полного понимания советую ознакомиться со статьей:
Но в принципе, можно обойтись и без этого.

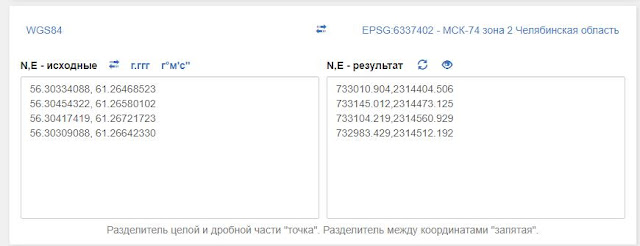

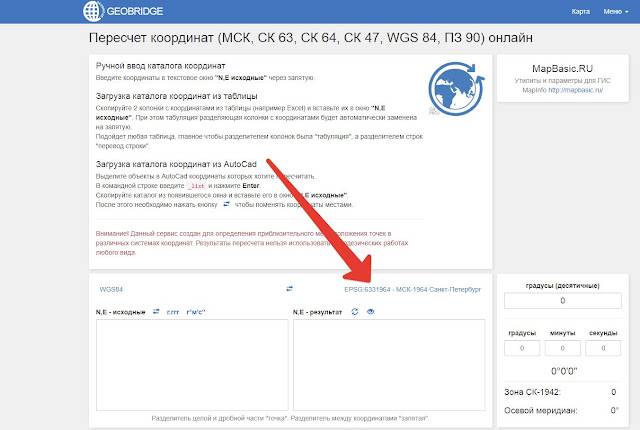

Перейдите на сайт GeoBridge:
Как мы определили во второй части, для всего Каслинского района Челябинской области местная (кадастровая) система координат будет «МСК-74 зона 2»
Поэтому смело нажимаем выделенный пункт меню:

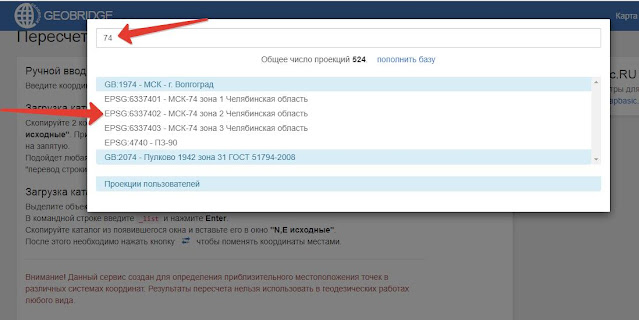

И в открывшемся списке ищем нашу МСК и выбираем ее:

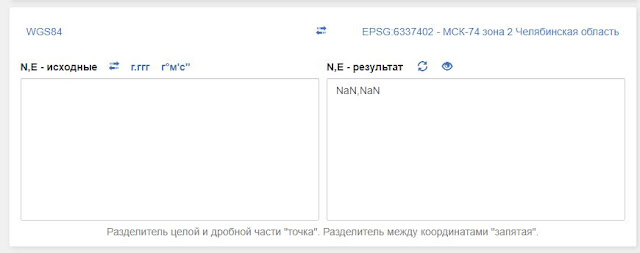

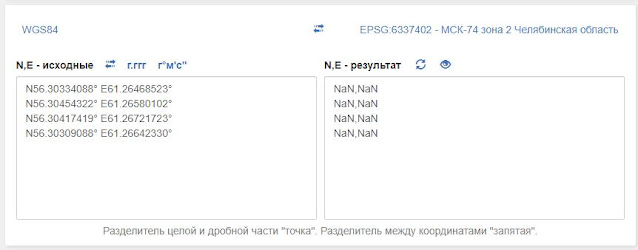

Конвертеру не нравятся буквы N и E, знак градуса ( ° ) присутствующие в поле ввода, а также отсутствие запятой, которая должна разделять широту и долготу. Исправим это:
В правой части экрана есть простой калькулятор из «градусы/минуты/секунды» в доли градусов и наоборот. Воспользуемся им:

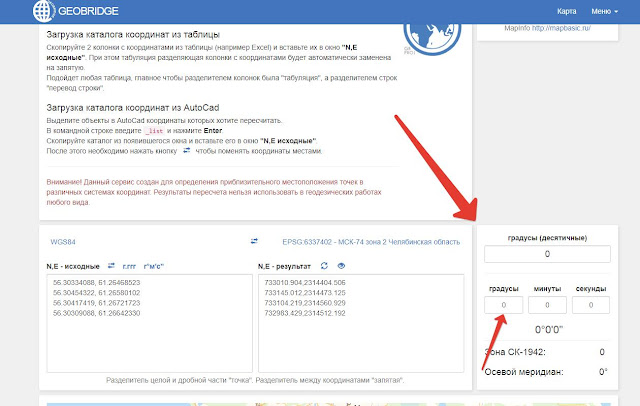

Полученное значение можно скопировать и вставить в левое поле для расчетов. На этом основная часть закончена, требуемый результат получен.
Тот же конвертер на базе экселевского файла, до 5000 пар значений за раз:
Конвертер координат МСК, СК-42/63, ПЗ-90, WGS-84
Хотите пересчитать координаты из одной системы координат в другую?
Здесь Вы сможете преобразовать координаты точек из используемых в России местных систем координат (СК) в мировые или наоборот, а также из одной местной СК в другую местную. Пересчитать за один раз можно как одну точку, так и целыми контурами.
Необходимость пересчета возникает, например, при определении положения точки на публичной кадастровой карте, которая работает в мировой системе координат WGS-84 (проекция Меркатора), другие картографические сервисы также используют WGS-84 (долготу и широту): Google.Maps, Яндекс.Карты, OpenStreet и др.
Инструкция:
Совет: Вы можете открыть программу серии Полигон и выделить всю таблицу с координатами, нажать на кнопку Копировать в программе, а затем вставить эту информацию в левое поле конвертера, нажать кнопку Конвертировать.
Внимание: при большом количестве точек пересчет может занять некоторое время. Если операция выполняется слишком длительно, то обновите страницу клавишей F5. Конвертируйте меньшее количество информации за один раз.
Сервис работает бесплатно. Количество конвертируемых точек не ограничено.
