И так, если потребовалось заменить лонжерон.
Попробую изложить в фотографиях сам процесс.

Инструменты и запчасти:
Для начала необходимо изучить коррозийное повреждение металла. Для этого снимаем колесо, подкрылок, берем отвертку и начинаем изучать.
Начинаем с крыла. В случае, если Ваш автомобиль имеет почтенный возраст, крыло может находится в не очень хорошем состоянии. Я бы предложил пожертвовать им ради облегчения работы. Понимаю, что это дополнительные расходы, но некоторое время после работы, Вы в этот «угол» гарантированно не полезете, да и внешний вид порядком улучшится. В принципе «внести» лонжерон можно и с ним, но «наплюетесь» по полной программе, да и проваривать будет неудобно.
Лично я крыло снимаю однозначно.
Поэтому:
1) Крыло.

Болты крепящие редуктор рулевого механизма(левая сторона) или маятника (правая сторона), тоже проблема при откручивании, поэтому:

2) Три болта с гайками и шайбами рулевого редуктора.
3) Болты с гайками крепежа балки
4) Болты верхнего рычага
5) Гайки для крепежа балки

Привожу выдержку из каталога для представления:

Обратите внимание на вот эту деталь:

Она ставится сверху, прямо на балку и из нее «торчит» резиновый отбойник.
По моему опыту, если сгнивает лонжерон, эта штуковина тоже умирает.
В случае, если это так, записываем ее:

6) Кронштейн 2121-2904242

7) Лонжерон в сборе с брызговиком

В продаже есть отдельно лонжероны, отдельно брызговики и все в сборе. Не экономьте. Если купить отдельно лонжерон и брызговик, кроме того что нужно относительно точно его поставить, это время и расходы по сварке, Вы не найдете несколько жизненно важных деталей, а именно кронштейна амортизатора и придется что-то химичить.

Изучите состояние моторного щита. Это та железяка, что отделяет моторный отсек от салона. Тут нужно помнить, что к нему будет крепиться брызговик двигателя. В случае его плохого состояния, у Вас просто не получится его нормально приварить, а это жесткость кузова.
Если повреждения от коррозии не большие, можно отделаться заплатками, тогда нужно иметь под рукой металл из которого их можно сделать. При серьезной коррозии может есть смысл купить эту деталь целиком и отрезать необходимую часть? Благо после снятия лонжерона откроется хороший доступ, но придется снимать некоторые узлы. В любом случае сделайте эти выводы до того как начнете делать, ибо после снятия лонжерона, на этой машине уехать уже не получится до окончания ремонта.

Обычно я покупаю крепеж шаровой опоры. Т.к. придется откручивать верхнюю шаровую опору и если болты не в очень хорошем состоянии, опять-же потеря по времени.

8) Набор крепежа шаровой опоры.

Из инструментов необходима машинка углошлифовальная (болгарка по нашему), сварка, зубило,ключи,отверки обычная и ударная, стяжки для сжимания пружины.

Начинаем работу.
Ударной отверткой снимаем дверь и относим ее в сторону.

Поднимаем коврики, отворачиваем их в сторону, вытаскиваем шумо-тепло изоляцию из зоны сварки (чтобы не спалить авто). В зоне где брызговик двигателя крепится к моторному щиту, убираем все, что может гореть или тлеть.

Подставками с регулировкой фиксируем переднюю часть автомобиля. Также фиксируем балку переднего моста от перемещений как по горизонтали, так и по вертикали.

Под ступицу переднего колеса, подставляем небольшую подставку, для того чтобы после того как мы отпустим верхнюю шаровую от рычага, она не «упала» и не порвала пыльник привода. Кроме того касание тормозного диска чревато деформацией тормозного щитка.

Стягиваем пружины, откручиваем три болта верхней шаровой опоры.

Снимаем верхний рычаг. Если болты не откручиваются, просто срезаем их болгаркой.
Удаляем любым способом болты соединяющие лонжерон и балку моста.
Откручиваем растяжку, крепящую балку и лонжерон. Вот эту:

Снимаем лонжерон и брызговик.
Предлагаю следующий порядок. Сначала отрезаем брызговик, отступив от сварных швов. Затем, делим лонжерон на две части. Распиливаем его сразу за балкой и по отдельности отделяем его от кузова.

Зачищаем места крепления и устанавливаем новый лонжерон. В этот момент придется потрудиться, чтобы внести его туда не сдвинув мост и сам кузов.

Прикручиваем 2 болта торчащие из нового лонжерона и начинаем сварку нижней части, там где лонжерон крепится к переднему лонжерону пола. И там где лонжерон крепится к моторному щиту.

Привариваем брызговик лонжерона к моторному щиту.

Есть еще одна тонкость. В чистом виде «занести» новый лонжерон не выйдет. Он должен вставляться в переднюю панель, а она у нас приварена. Поэтому необходимо отпилить кончик лонжерона, а после установки последнего, вставить в переднюю панель и пройти сплошным швом для восстановления целостности.

С этого момента, можно начинать обратную сборку передней подвески.

Исправляем если необходимо дефекты моторного щита (как например в этом случае)

Покрываем антикором и проливаем полости.

Ставим крыло и дверь, прокачиваем тормоза. Отправляем в покраску и наслаждаемся не гнилым автомобилем.

Источник

Правильное усиление лонжеронов на ниве

Итак, продолжается восстановление и реставрация нивоводства для лайтовых покатух.В этой серии нашего триллера- усиление лонжеронов.

Но мы не собираемся пихать 33 колёса, да и внедрение этих лонжей дело не быстрое.Кроме того, родные хоть и неровно, но ещё дышат.Как это выражается? Если при вскрытии наружной стенки лонжерона:

…противоположная стенка жива, то лечение ещё возможно:

Начинаем. Проблемное место внутрянки между балкой и рулевым лучше усилить, пока вскрыто:

Потом изготавливаются «заглушки» из металла 2 мм взамен вырезанной трухи:

Которые наш параноидальный сварщик любит приваривать сплошным швом можно приварить стежками:

Хозяйке на заметку. Все, кто хоть раз обваривал лонжероны знает, что привариться к нижней кромке весьма проблематично. Слоистый пирог из равных пропорций тлена и ржавчины не понимает, зачем в него тыкают омеднённой проволокой 0,8мм и душат сварочной смесью злобных газов. Всячески сопротивляется и провариваться не хочет. Зачистить это в принципе можно, но тогда кромка практически изчезнет) Что делать?
Поможет только двойной виски шов. Первым мы выжигаем то, что вариться не может:

Зачищаем, и при монтаже самой накладки-усилителя будет к чему её варить.Сварочный грунт 3М. Дорого, но оно того стоит:

Ну вот теперь собственно и сама железяка 4 мм встаёт на место :

Для позиционирования домика аморта есть специальный треугольник, такой же как на домике, просто совмести и вари:

Что собственно и исполняется:

Итог искрения и варки :

Потом шовный герметик:

Потом грунт, краска в цвет по настроению:

Антикор и жидкие подкрылки в три слоя с промежуточной сушкой:

С правой стороной было похуже, но сценарий тот же:

Итого потрачено:
Усилитель лонжеронов GTA — 4400р.
Гели, краски, смазки и прочие лубриканты — 1600
Работа- 10 т.р.\сторона
Впереди у нас замена морды, грустная замена лобового стекла и ещё много интересно-поучительного как не надо делать из практики маниакального воскрешения зомбонив.

Источник

НИВА КЛУБ

International Niva Club

Сообщение Pilot » 23 июл 2010, 23:03

От старости или из-за «внедорожной» эксплуатации нивы часто образуется трещина на переднем лонжероне между домиком амортизатора и пружиной. Причиной того являтюся частые пробои подвески ( оченль сильно зависит от манеры езды водителя) и как следствие сильные ударно-динамические нагрузки приходящиеся на лонжерон, которые уже ничем не гасятся ( пружина то уже сжата полностью).
Трещину обычно видно даже на полностью собранной машине. Достаточно просто посветить фонариком.

На большинстве машин трещина появляется только на наружной части лонжерона. И данная проблема довольно таки просто поддается лечению и усилению. Ниже я попробую кратко описать основые этапы, которые нужно выполнить.

1. Разборка
Сперва нам нужно добраться до гнилого или треснувшего лонжерона. Для этого снимаем колесо, снимаем тормозной суппорт с колодками и кладем суппорт на верхний рычаг. Далее откручиваем гайку на 22 верхней шаровой опоры и ударом кувалды по рычагу разбираем узел. Машина должна стоять на подставке (ни в коем случае не гидравлический домкрат). Откручиваем верхнее крепления амортизатора, ослабляем нижний болт и отводим амортизатор в сторону. Далее аккуратно вешаем тормозной цилиндр на свои шланги ( они выдержат без проблем, если цилиндр сильно не дергать), снимаем верхний рычаг и чашку с верхним отбойником. Так же не забываем открутить рулевой маятник или редуктор (в зависимости с какой стороны мы работаем). И нашему взгляду предстает такая картина:

2. Подготовка.
Смотрим на состояние домика амортизатора. Если он не гнилой то он нам еще пригодится и его нужно снять не попортив, путем высверливания точек сварки. Я обычно использую сверло диаметром 5 и 10 мм. Точки сварки видны после зачистки до голого металла. Сверлом на 5 намечаем точки и 10 высверливаем. Сразу скажу что это довольно сложный процесс, иногда не все точки видны отчетливо, приходится попотеть. Допустим путем хитрых плясок с бубном домик амортизатора у нас в руках. Далее неободимо зачистить весь лонжерон и найти все больные места, определиться какая накладка должна будет быть, что бы все это безобразие прикрыть. Антикор очень немлохо счищается простой отверткой, счищать нужно на 2-3 см больше чем планируемая накладка. Дело тоже трудоемкое, но необходимое. Если не зачистить, качественно приварить накладку к сожалению не получится. Скажем этот этап закончен. Осталось изготовить накладку. Для того что бы накладка получилась ровная, которая встанет как родная советую сделать шаблон из картона. На картоне отмечаем отверстия под болты крепления рулевого маятника/рулевого редуктора и под верхнюю чашку с отбойником. Шаблон готов. Берем лист железа толщиной от 2 до 3 мм (меньше очень тонко, больше – лишний вес) и переносим все размеры на него. Вырезаем накладку болгаркой или эл. лобзиком. Несколько раз подгоняем, смотрим что бы накладка была вплотную к лонжерону, добиваемся этого. В свеже изготовленной накладке сверлим отверстия диаметром 13-15 мм для крепления элементов подвески и элементов рулевой согласно шаблону. Еще раз подгоняем все по месту. Сверлим хаотично по накладке отверстия диаметром порядка 8-10 мм ( получается некая имитация точечной сварки).
На этом этам подготовки можно закончить.

3. Обварка.
Прикручиваем нашу накладку на все имеющиеся болты и затягиваем. Приваривать накладку без больших проблем получится только полуавтоматом. Лучше всего с помошником, который будет прижимать накладку к лонжерону. Сплошняком варить не обязательно. Ставим точки по кругу, потом завариваем все отверстия которые мы насверлили раньше. Прикручиваем домик амортизатора к амортизатору и примеряем его на место. Самое главное что бы домик амортизатора был пермендикулярин самому амортизаторы, без перекоса. Иначе сайлент-блоки амортизатора долго не проживут. Привариваем домик амортизатора. Картина получается примерно следующая:

Тут отчетливо видна «точечная» сварка:

Обязательно покрываем все антикором. Я использую мастику боди. Наносится кисточкой, высыхает меньше чем за сутки ( перестает липнуть). Держится отлчино, арки на моей машине обработанны ей более 3 лет назад и ничего не поотваливалось. Самое главное хорошо промазать швы, что бы туда не попадал воздух и влага.

4. Сборка.
Далее все собирается в обратной последовательности. В итоге получаем усиленный лонжерон, готовый к новым издевательствам.

Источник

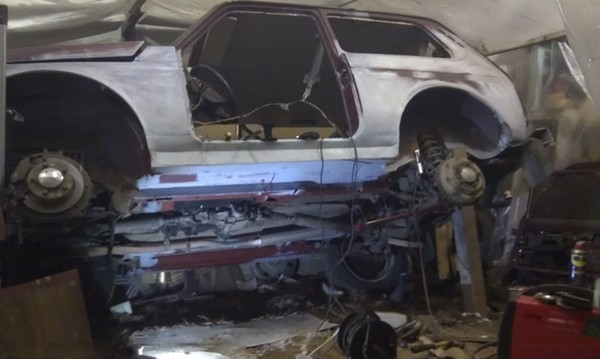

Ремонт днища и лонжеронов пола Нивы ВАЗ-2121-21213-21214-2131

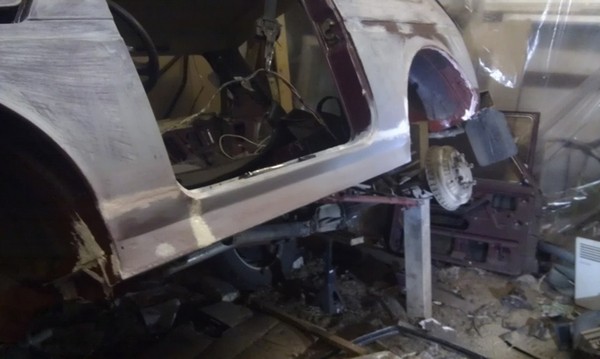

Ранее было выявлено куча ржавчины и дар в днище и лонжеронах

Все было зачищено до чистого металла, гнилые участки вырезаны и все обработано преобразователем ржавчины

Обработано преобразователем ржавчины

После все обезжирил и покрыл грунтовкой

Вварил одну заплатку и подготовил место для второй. Также подготовил лист металла для новых заплаток (удалил с него ржавый налет и загрунтовал).
Ну и под конец сломал любимое сверло(((

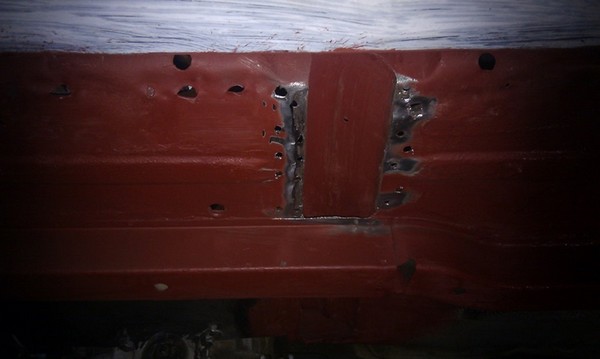

Заплатка — вид снизу

Заплатка — вид из салона

Насверлил отверстий под новую заплатку и сломал сверло

Очистил металл от ржавого налета

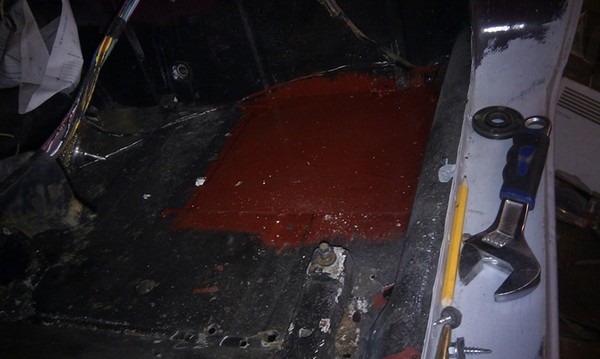

Загрунтовал с двух сторон

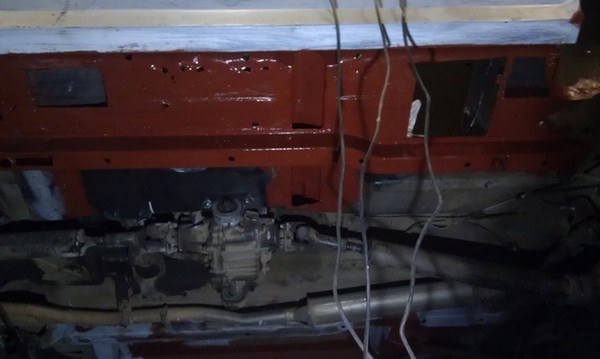

Заварил почти все дыры в полу

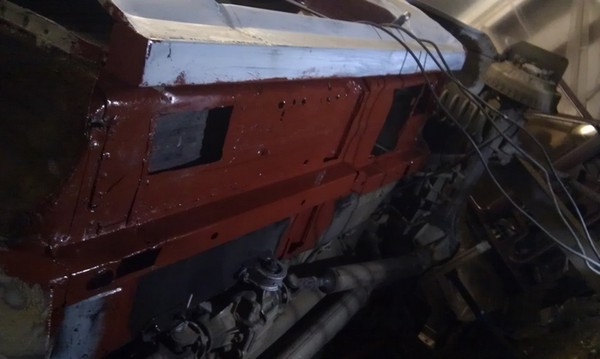

Далее вварил соединитель пола и порога и все загрунтовал

Вварил соединитель пола и порога

Дошли руки до усилителя между лонжероном и порогом, т.к. старый был весь порезан, а в магазине есть, но сделан из фольги, то решил его изготовить сам

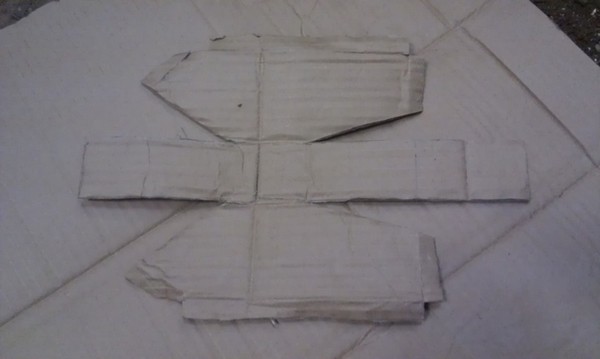

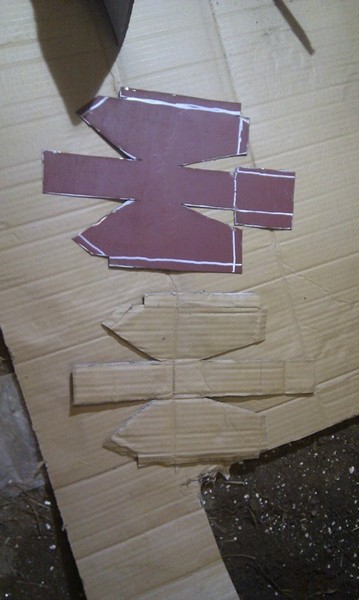

Сделал шаблон из картона

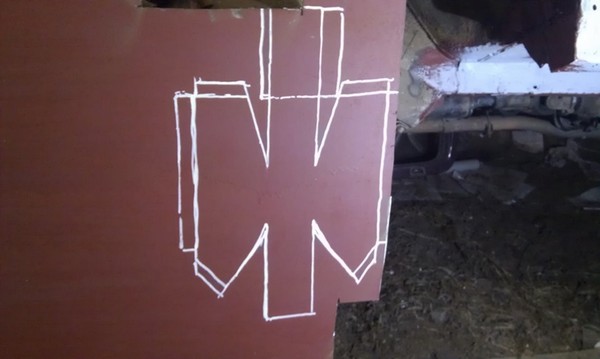

Перевел его на металл

и вырезал болгаркой

Вид с другой стороны

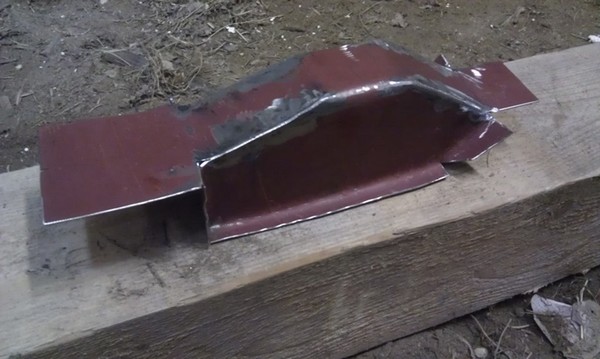

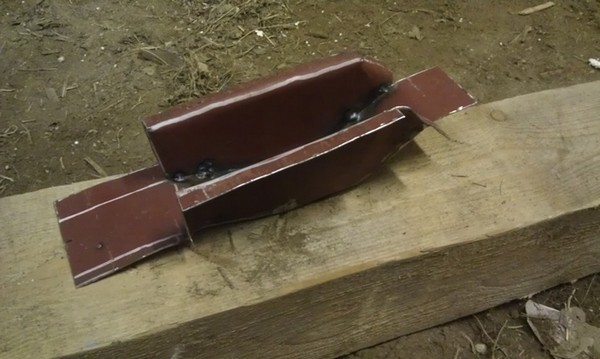

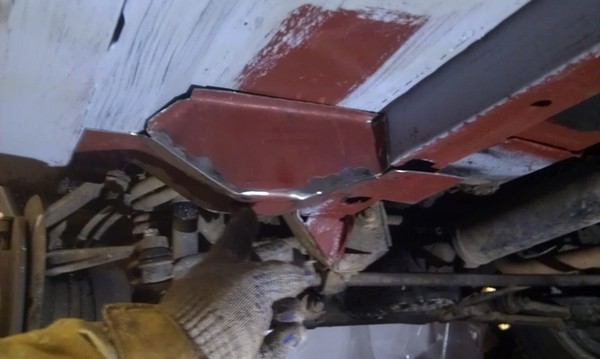

Прикинул по месту — вроде более-менее подходит

Ну и дальше этот усилитель, площадку крепления задней продольной тяги и домик задней тяги унес домой для покрытия грунтовкой

Приварил самодельный усилитель между порогом и лонжероном

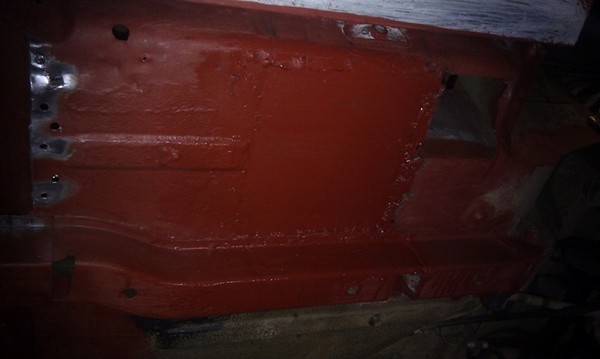

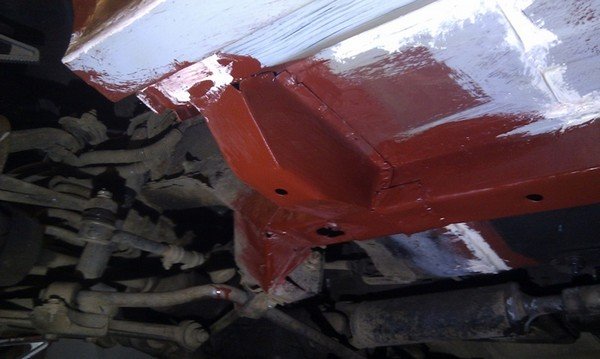

Приварил площадку крепления длинной реактивной тяги, покрыл все грунтовкой и замазал швы шовным герметиком

Площадка крепления реактивной тяги

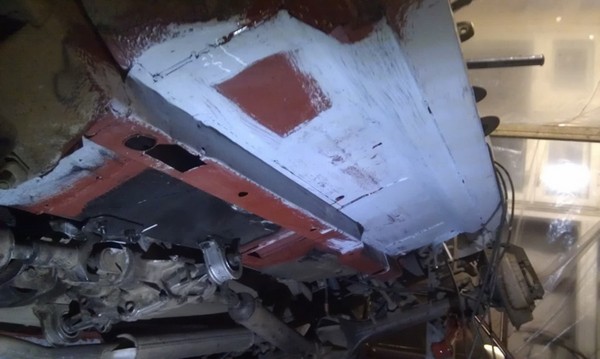

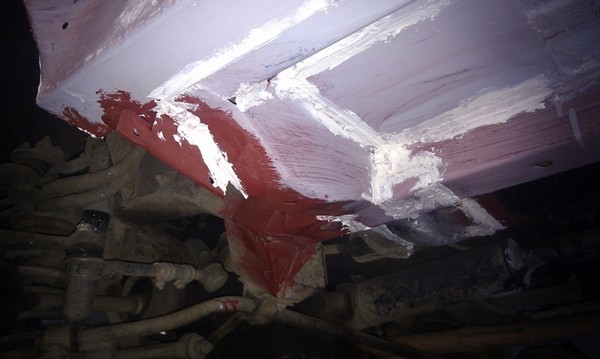

Промазал шовным герметиком днище

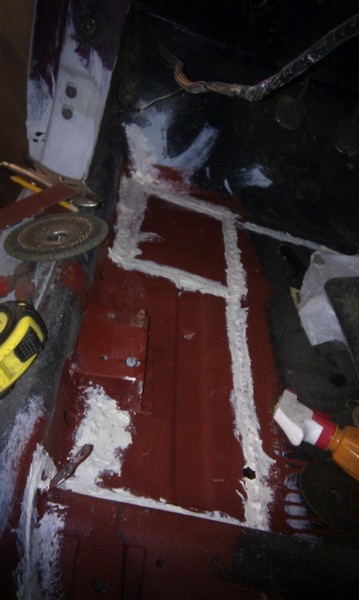

Шовный герметики в салоне

Осталось заварить одну дыру в днище и две в лонжероне — завтра сделаю.
Ну и после всего покрыть днище мастикой.

Вчера я полностью закончил сварку днища и лонжеронов пола.
Также приварил последнюю деталь — крепление переднего брызговика.
Крепление взял старое, зачистил его и обработал преобразователем ржавчины на два раза, после приварил его и покрыл грунтом

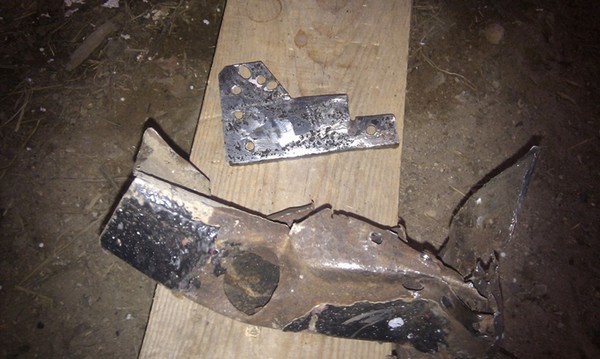

Крепление брызговика, а внизу деталь от которой я его отодрал

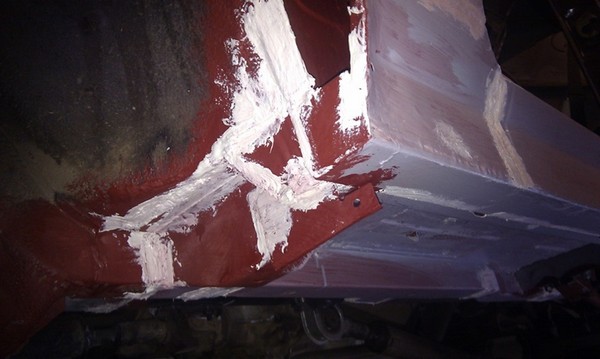

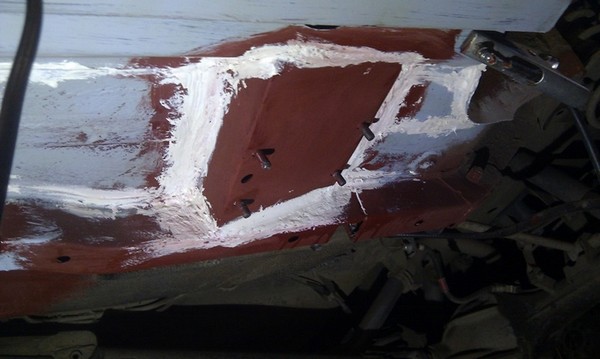

Ну и обработал все щели и швы шовным герметиком

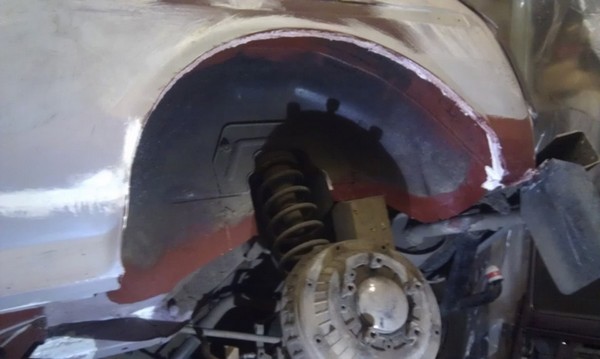

Крепление брызговика на месте — вид со стороны переднего колеса

Крепление брызговика на месте — вид со стороны заднего колеса

Обработал шовным герметиком 1

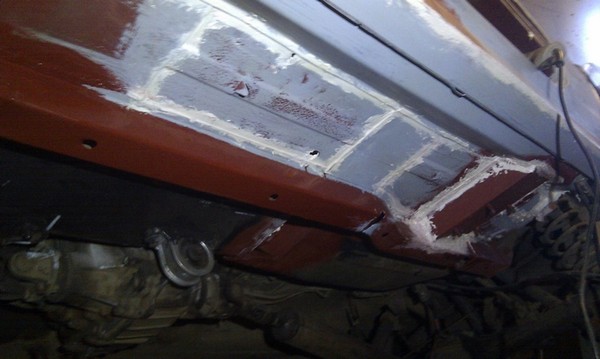

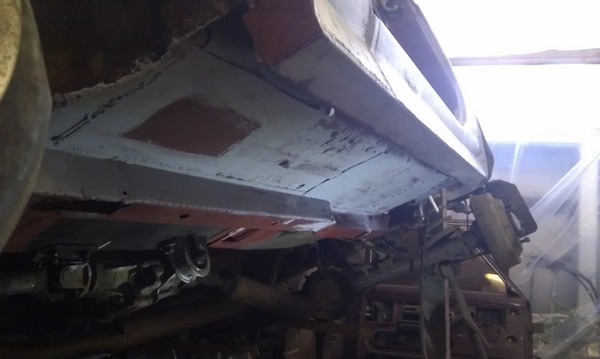

Обработал шовным герметиком все днище

Заодно обработал герметиком и сварной шов на задней арке

На этом сварочные работы закончены, осталось обработать днище мастикой — уже куплена

https://www.drive2.ru/l/5435670/, https://www.drive2.ru/l/5457639/, https://www.drive2.ru/l/5508869/, https://www.drive2.ru/l/5815925/, https://www.drive2.ru/l/5829970/

Замена задней панели и восстановление заднего бампера Нива-ВАЗ-2121-21213-21214-2131

Решил привести в порядок внешний вид своего авто.

Так выглядел зад до ремонта
Сперва хотел отдать в сервис

Источник

Замена переднего лонжерона на ниве

Распространённые поломки

Прежде чем рассматривать вопрос о том, как вытянуть лонжерон на ниве 212, давайте остановимся на наиболее распространённых поломках детали:

Незначительные повреждения можно устранить при помощи сварочного аппарата. Если деталь лопнула, понадобится частичная либо полная замена.

Если вы не специалист или не уверенны в своих силах, необходимо обратиться к мастерам СТО, которые с помощью специальных инструментов могут восстановить конструкцию.

Многие водители предпочитают выполнить восстановление элемента своими руками. При этом экономят деньги и получают моральное удовлетворение от рабочего процесса.

Меняем задний лонжерон на Ниве

Замена заднего лонжерона на Ниве необходима в случае обнаружения повреждений различной степени тяжести, а также после аварийных ситуаций, в которых пострадали задние детали авто. Возможен, конечно же, ремонт и усиление старого элемента, но не стоит забывать о старении металла, вследствие чего значительно снижаются эксплуатационные характеристики всего автомобиля.

Алгоритм действий:

Ремонт или усиление данных деталей гораздо сложнее, чем в случае с передними лонжеронами, поэтому лучше проводить его в автосервисе, если вы не уверены в собственных силах.

Важно знать! Во время установки опор нужно учитывать место нахождения деталей, которые подлежат демонтажу.

Как можно вытянуть лонжерон

Давайте выясним, как вытягивают элемент в домашних условиях и какие инструменты понадобятся для этого. Кроме этого положительный результат связан с навыками подобного рода работ. Перед тем, как вытянуть передний лонжерон, готовим инструменты:

В первую очередь, нужно освободить доступ к конструкции. Понадобится снять все препятствующие кузовные детали, а вытяжку выполнять аккуратно, чтобы не повредить электропроводку. Если она будет мешать, её следует отсоединить.

Далее, используя крепления стенда, элементу нужно передать первоначальные параметры.

Этот процесс занимает достаточно много времени и требует немало усилий.

После достижения нужного результата удаляются торчащие края. Процесс выполняется с помощью болгарки, а старое покрытие (краску) можно удалить без видимых усилий пламенем газовой горелки.

Для определения правильно проведенных работ специалисты советуют воспользоваться таблицей ремонта.

Используя цветные метки нужно нанести все контрольные точки. Особое внимание следует обратить на параллельность колёсных арок непосредственно с лонжеронами. Когда достигнуты нужные параметры, можно приступать к покраске. Отвечая на вопрос «как вытянуть задний лонжерон», информируем: работы выполняются по аналогии с вытяжкой передней конструкции. Для полного понимания рабочего процесса рекомендуем посмотреть видео:

Замена лонжеронов

Стоимость лонжерона порядка 3000 рублей, поэтому замена не сильно ударит по карману, зато она достаточно трудоемка. Желательно покупать полный комплект — передний лонжерон и брызговик. Дополнительно можно купить крепеж шаровой опоры, так как часто откручивать старую — напрасная потеря времени — крепежные элементы могут быть в плохой кондиции.

Процедура, по которой производится замена, подразумевает наличие следующих инструментов:

Шаги по замене лонжерона

Приобрести вазовский кузов – прекрасный шанс сберечь денежные средства на дорогом капремонте или покупке новой машины. Уже давно доказано, что желательнее без промедления спровадить дряхлый кузов на утиль, чем периодически его ремонтировать в сервисах, где за услуги подобного рода берут довольно большие деньги. Новый кузов на самый популярный российский внедорожник – это возможность кардинального обновления. С другой стороны, если разбираться в специфике кузовного ремонта, можно самому проводить ремонт.

Особенности замены заднего лонжерона

В случае замены задней конструкции потребуется загнать автомобиль на эстакаду или смотровую яму. Используется, но редко, обычный автомобильный домкрат.

На первоначальном этапе снимаются все детали, которые присутствуют на лонжероне. Далее, выполняется подтягивание. Необходимо конструкции придать первоначальную форму или как можно ближе подойти к этому. Снимается защита, а потом собственно, сам элемент: срезается с удерживающих креплений.

Выполнять эту операцию необходимо применять специальные вырезные фрезы.

Сняв усиливающий элемент его, следует подготовить: зачистить болгаркой. Потребуется удалить окалины, обработать места, в которых появилась коррозия.

Успешно справившись этой задачей можно заняться подготовкой колёсной арки. Конструкция монтируется в обратном порядке и сопровождается сварочными работами. Затем нужно всё тщательно проверить. Это подразумевает использование точечного метода. В идеале нужно всё зачистить болгаркой и покрыть обработанный участок специальным герметическим средством.

Замена переднего лонжерона

Основные причины выхода из строя детали:

Алгоритм действий:

Важно знать! Иногда случается такое, что крепежные болты заклинивают и снять их невозможно. В такой ситуации нужно срезать их болгаркой.

Лонжероны передние 2121 Нива

Самостоятельная замена переднего лонжерона – довольно трудоемкий процесс, требующий квалификации и опыта. Но если провести ремонт своими руками, можно значительно сэкономить на услугах автосервиса. Главное – четко следовать инструкции и не забывать про чертеж.

Усиление передних лонжеронов на «Ниве»

Перед привариванием ремонтного комплекта, необходимо осмотреть крепления балки, на которой установлен двигатель. Часто бывает, что гайки, которые фиксируют подушки двигателя, вырваны из своих посадочных мест. В этом случае нужно отдельно вывесить двигатель на домкрате, снять резиновые подушки, на которых он крепится.

Затем нужно вырезать шлифовальной машиной в лонжероне окно, которое обеспечит доступ к гайкам. Затем гайки фиксируются сваркой, закрывается окошко, также заваривается.

Это нужно сделать до того, как будут приварены усиливающие пластины, потому что они закроют доступ к этим гайкам, что сильно осложнит ремонт.

Есть два варианта усиления лонжеронов на «Ниве» 2121:

Для этого берется лист металла толщиной от 2 до 4 мм. Можно использовать лист большей толщины, но в таком случае его будет сложно подогнать к профилю лонжерона. Для того чтобы правильно его вырезать, сначала надо изготовить лекало из плотного картона. Лист картона прикладывается к лонжерону, очерчиваются границы будущей детали. Также попутно отмечаются все отверстия. После того как готова выкройка, она накладывается на стальной лист и обводится маркером. Деталь вырезается шлифовальной машиной. После этого нужно просверлить отверстия с шагом около 5 см. Они будут выполнять функцию электрозаклепок, то есть через них деталь будет привариваться к кузову.

Усилитель лонжерона на ниву, установка

Тюнинговые фирмы, с которыми я работаю, установили достаточное количество данных изделий, очень сильно обрадовались, так как теперь на лонжи через С-образные кронштейны можно вешать хоть лебедку, хоть силовой бампер. Когда с двух сторон лонжей суммарно 8мм стали, это очень трудно согнуть или порвать ))) На картинке синим цветом обозначено где пластины обваривать не надо. Домики амортизаторов лучше прихватить «на берегу», а обварить целиком, когда будет обварен весь усилитель. Если кузов и лонжероны еще не поведены и не деформированы, то данный усилитель встает без всяких подрезок.

Усиление задних лонжеронов на “Ниве”

Задние лонжероны страдают из-за старения кузова. Коррозия проедает металл, ослабляя его. Они представляют собой листы железа, согнутые в виде П-образного профиля.

Усилить их можно, либо заварив новые лонжероны поверх старых, либо усилив трубой прямоугольного профиля прогнившие места. Второй вариант более дешевый.

Однако главное в усилении задней части – это не лонжерон, а кронштейн поперечной тяги. Перед тем как его усиливать, нужно сделать замеры положения заднего моста, после чего установить кронштейн в правильное положение. Делается это при помощи гидравлических растяжек. Только после этого его можно обваривать.
