Как отремонтировать пневмогайковерт своими руками

Ремонт гайковёрта nordberg. А есть ли экономика?

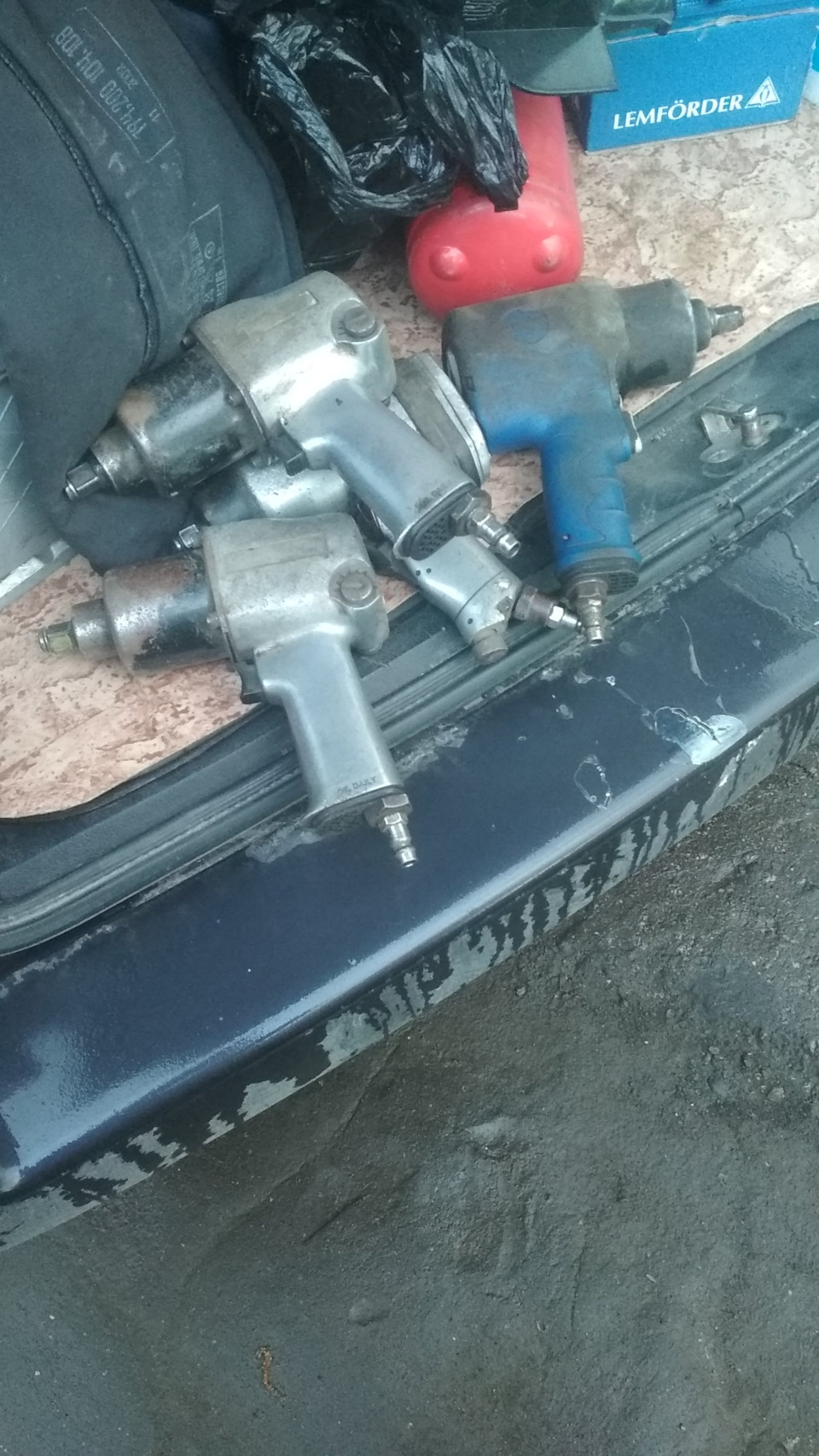

Перед началом грандиозных работ по машине решил прикупить себе баловство в гараж. Раздобыл 4 шт. Гайковёртов.

. 2шт nordberg 14085 и 2шт. Какой-то berner неизвестный. Почему 4-? Продавец не хотел продавать 2. Ну ладно пофигу беру! Притом что цена была по 1к за шт. Вобщем почти бесплатно это и подкупило. Подключили Покрутили — крутят. Ну думаю перебрать помыть мелочи. А НЕ ТУТ ТО БЫЛО! Разобрал сначала 2 нордберга. Подшипники под замену, и самое главное под замену пошли седла клапанов. На вытаскивание ушло часа примерно 3-4, не знаю какой му_дак придумал такой конструктив. Вызывал проктолога

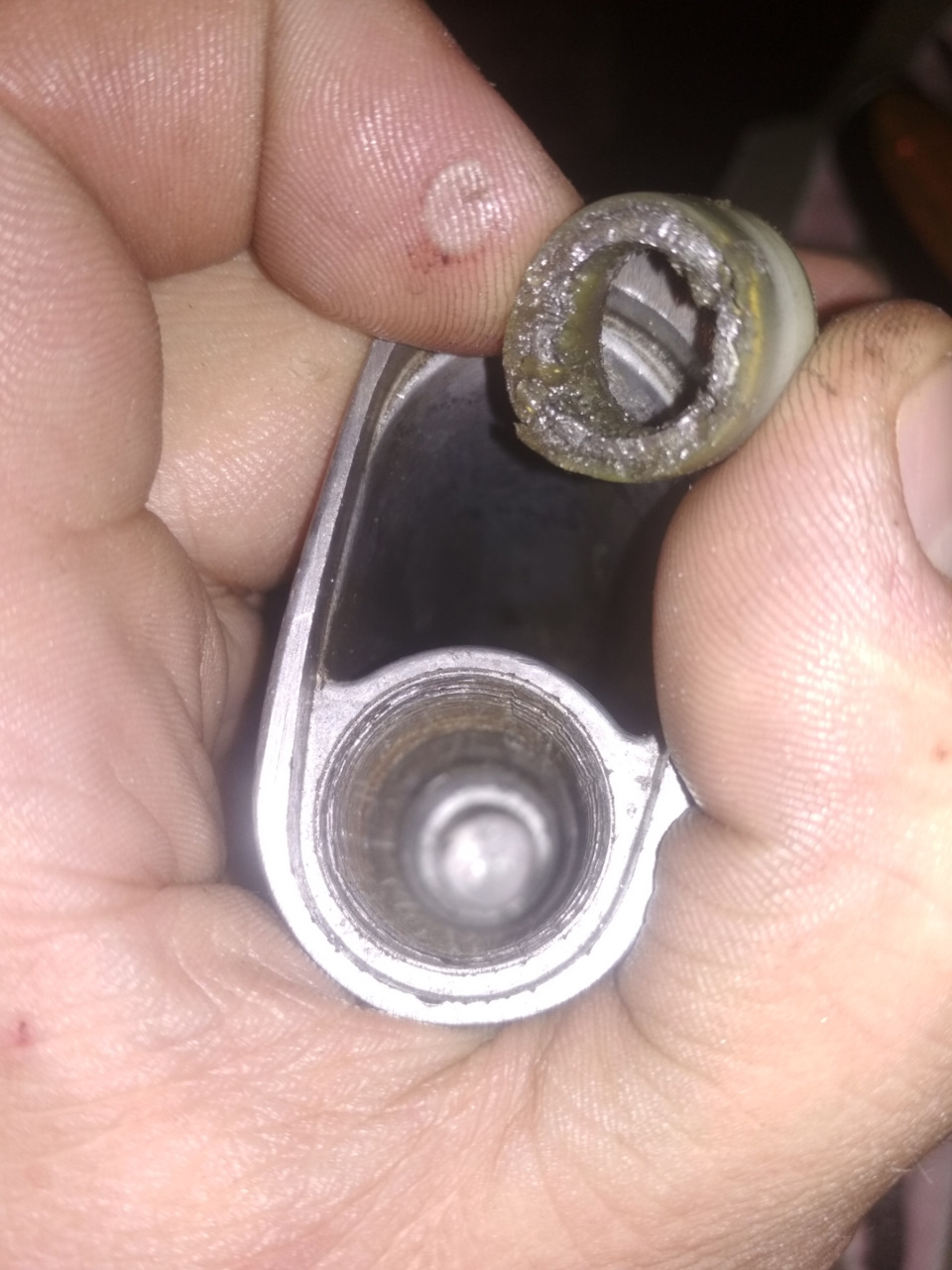

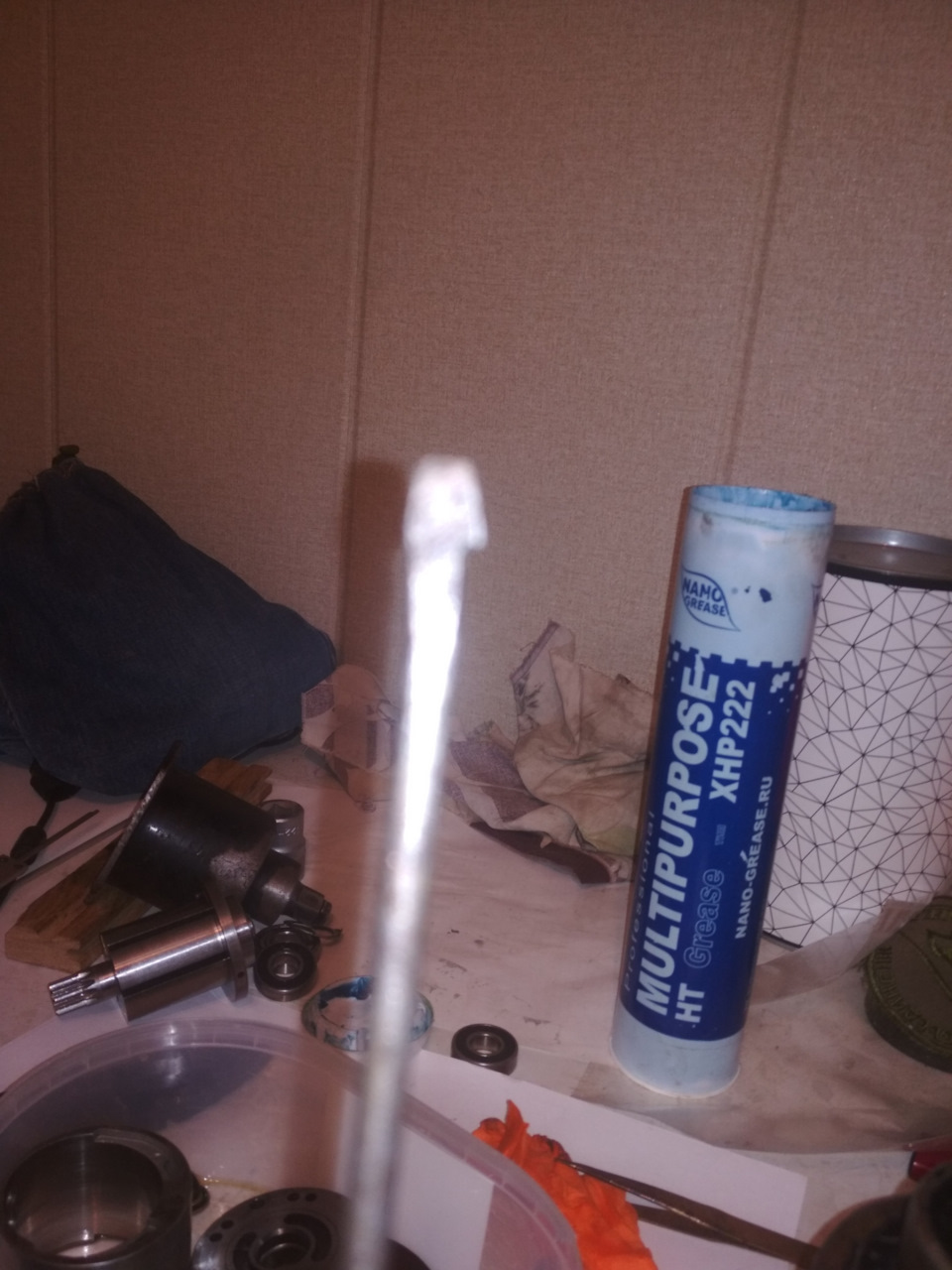

доставал отверткой переточенной напильником

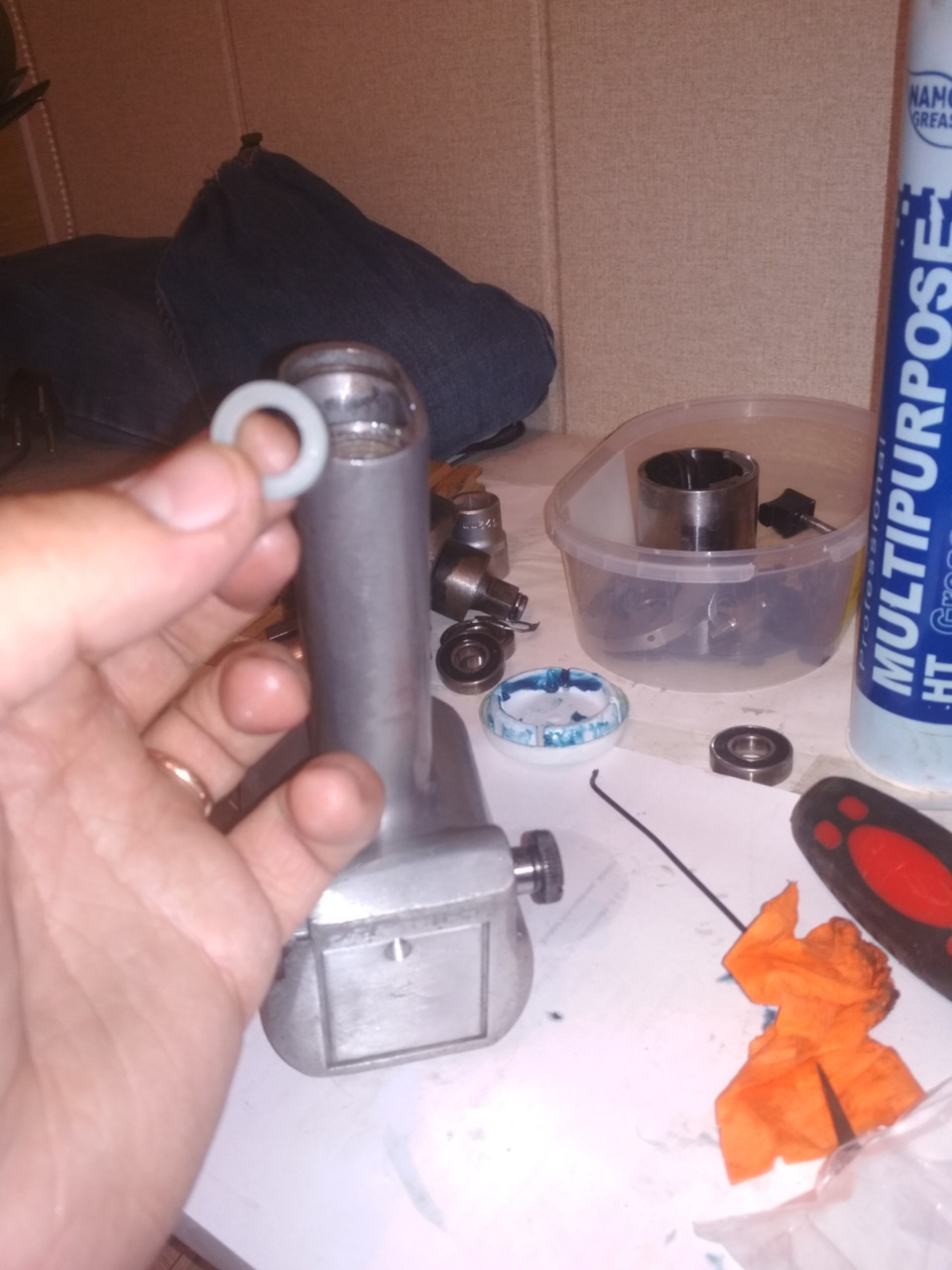

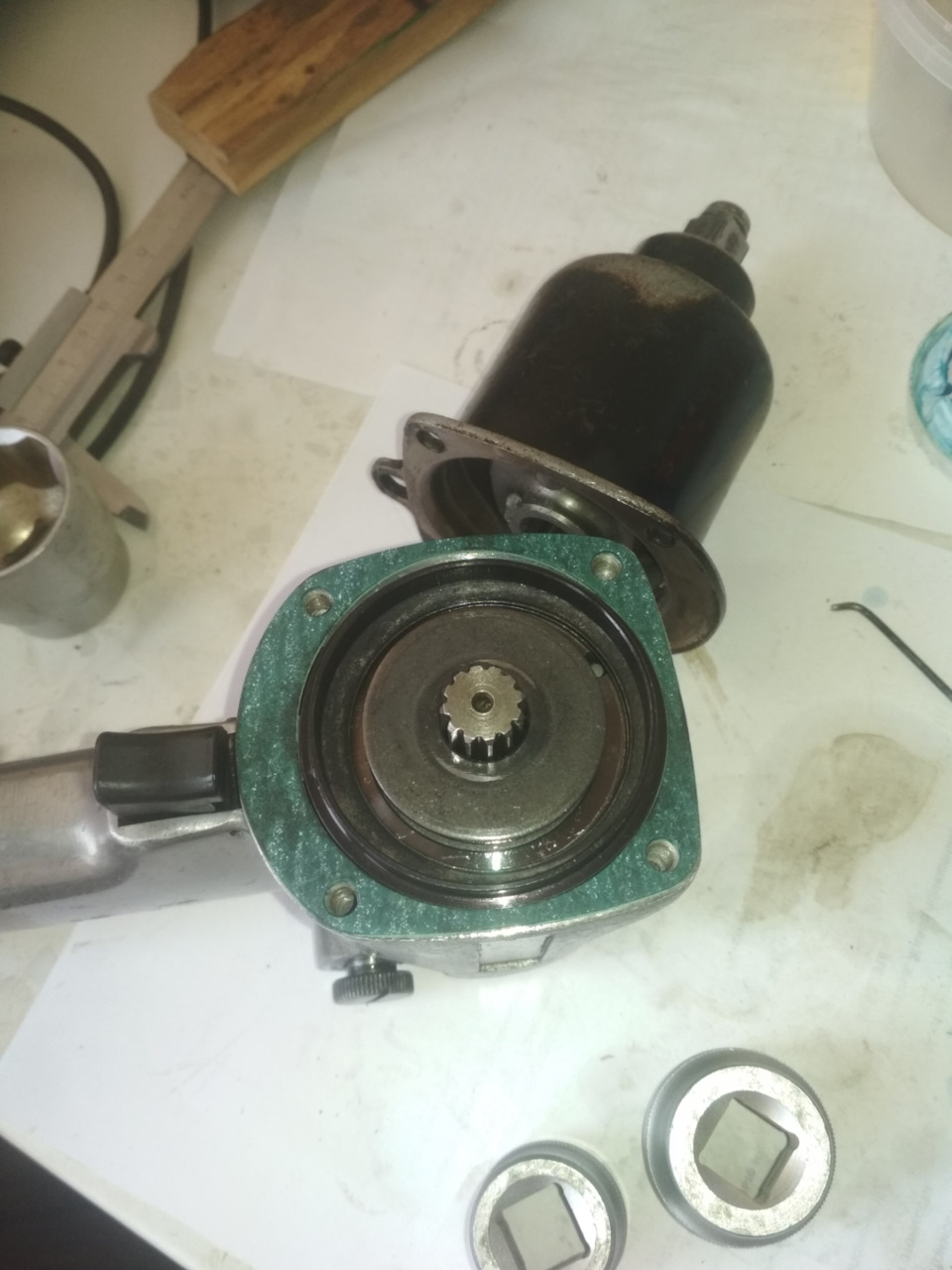

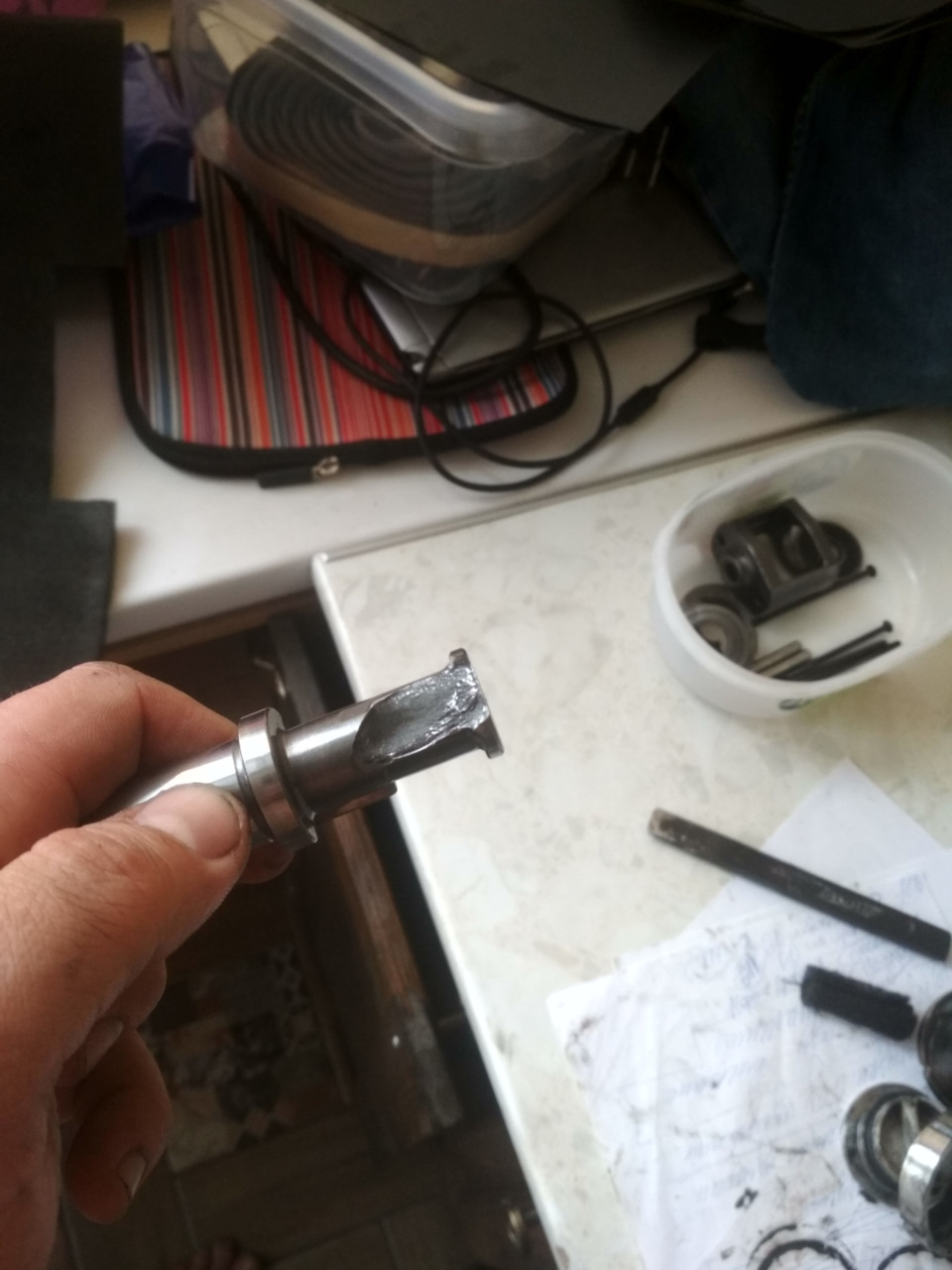

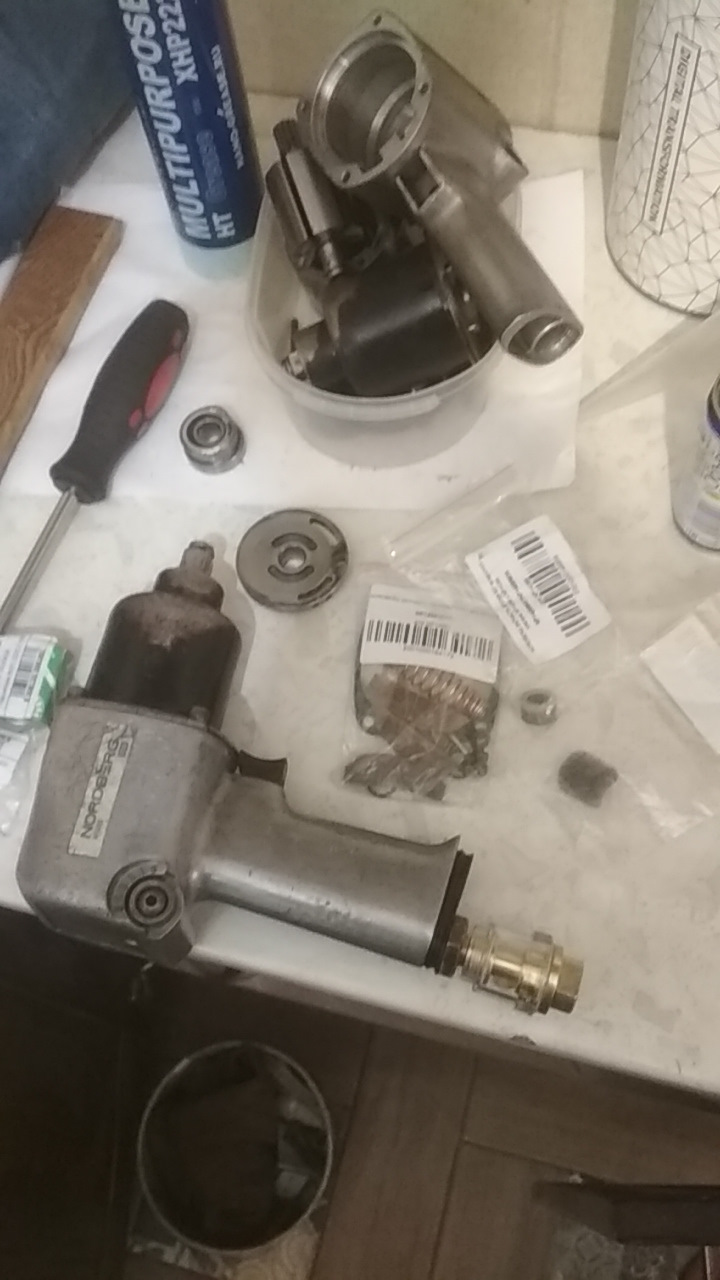

все разобрано отдефектовано, ну думаю за 1к все запчасти куплю. Но не проканало!

. номерок сразу выкладываю и собственно Седло за 0.8

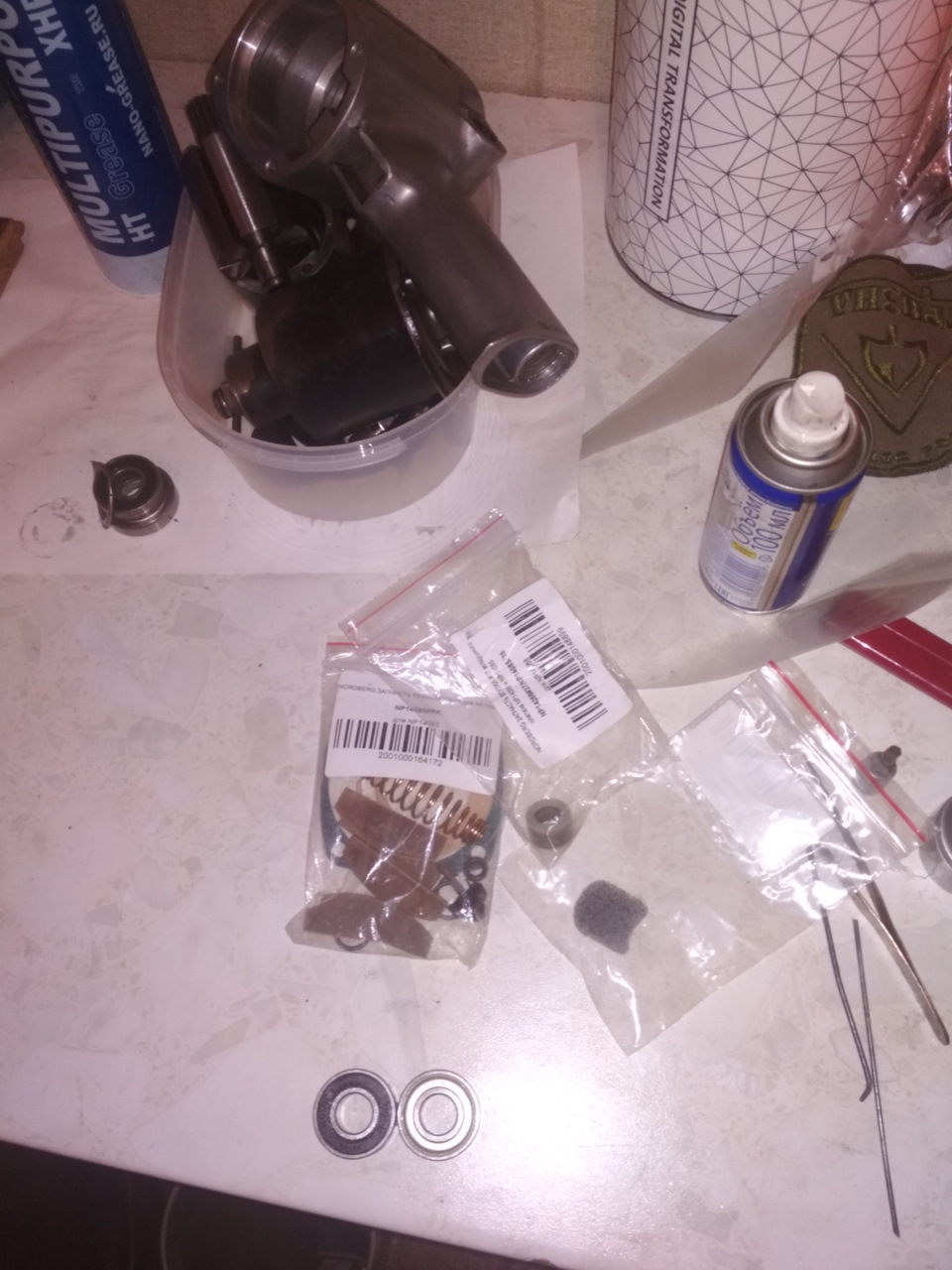

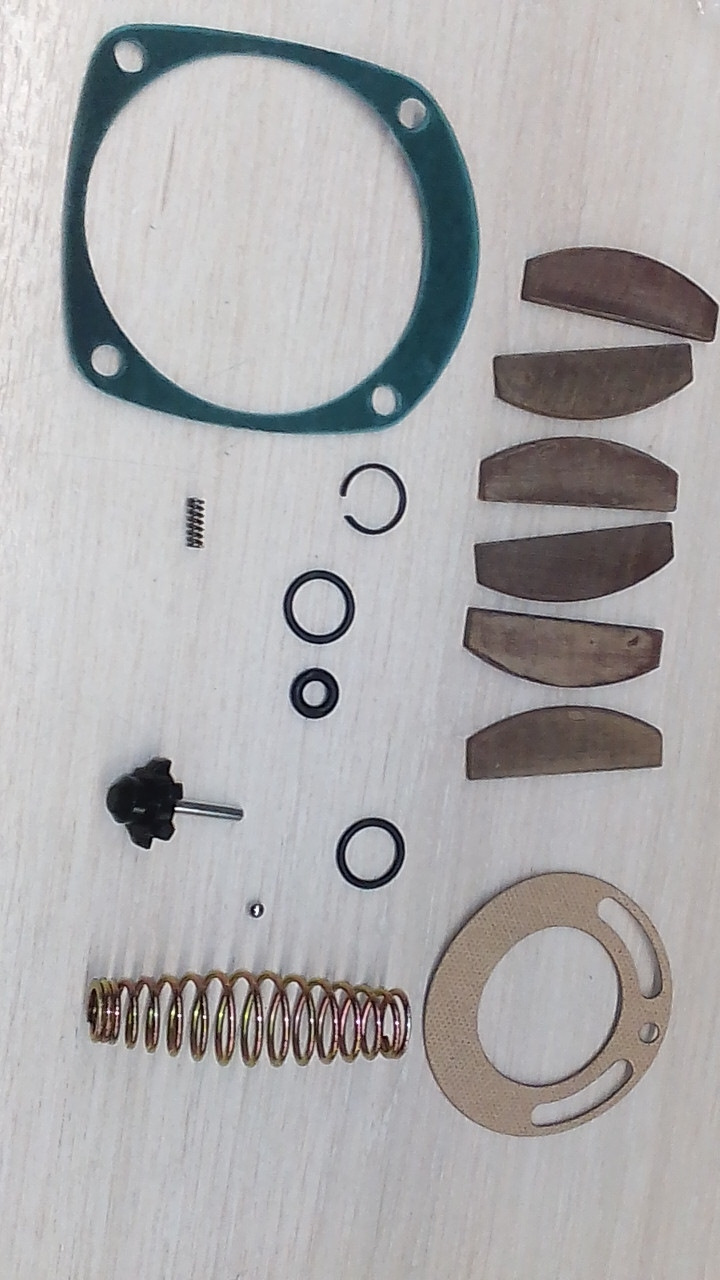

ну и мелочи всякие

Вышло все вместе 4000рэ. Что не мало. Но на 2 гайковерта. Дальше подшипники

передний 16002z задний 6001rs
Купил по 100 р за шт. Все запчасти есть начинаем собирать

опять вспомнил про отвертку! Кошмар

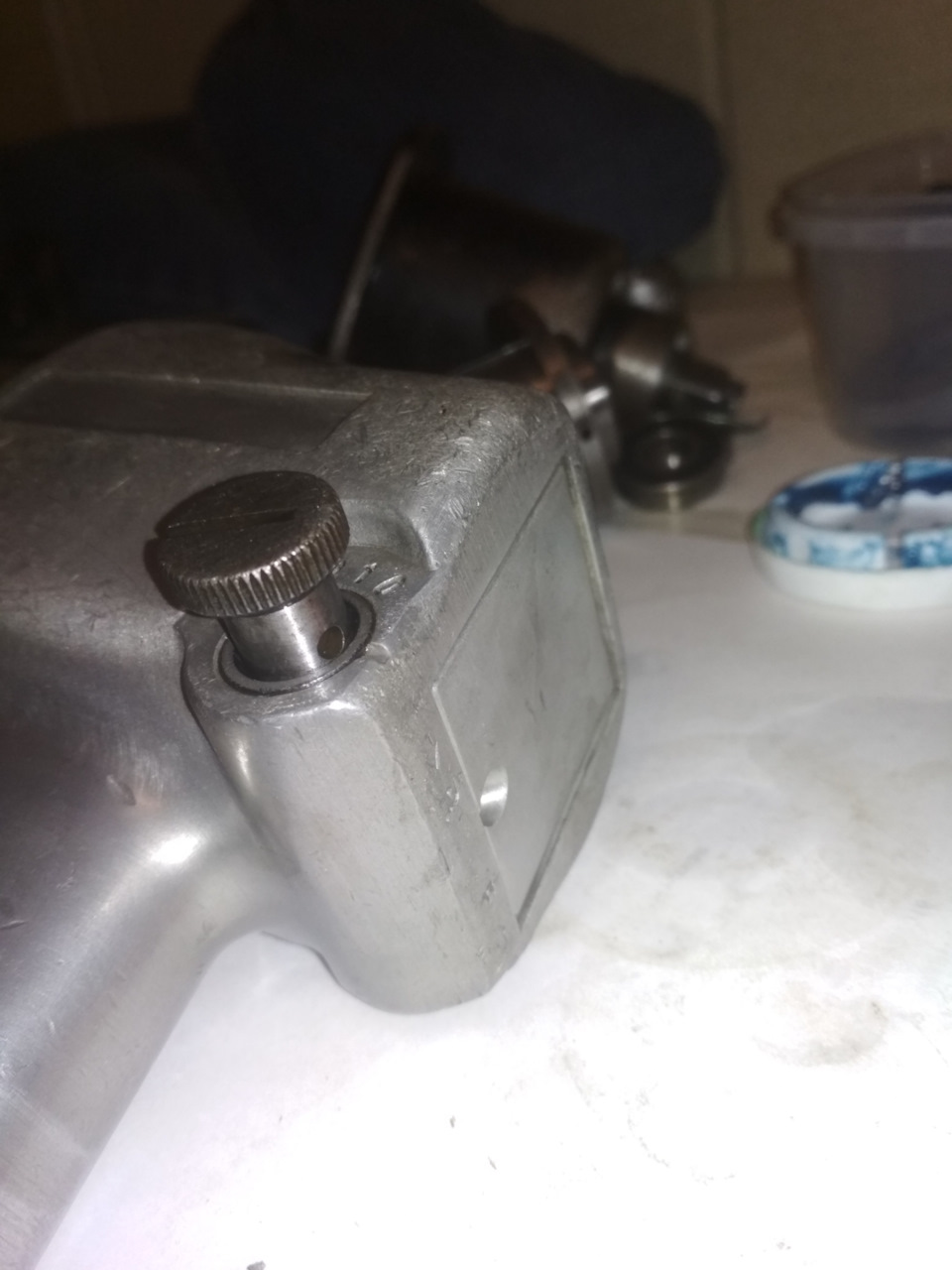

Ну впринципе работа почти закончена

вот красота какая! Вывод очень простой : не стоит думать что покупая бэушные пневмоинструменты можно выгадать бабки. Если купить jtc или king tony б.у. то за них сразу продавцы больше просят и сами запчасти дороже. А разбирать при покупке чтобы посмотреть тоже сомневаюсь что кто-то согласится. Кот в мешке. Но опыт полезный

Источник

Ремонт пневмогайковерта

Пневматический гайковерт – незаменимый инструмент для работы с резьбовыми соединениями. Широко применяется в автосервисах и многочисленных строительных работах. Превосходно затягивает гайки и ослабляет тугие соединения.

Конструкция пневмогайковерта довольно проста, но при этом состоит множества непонятных с первого взгляда деталей. Зачастую, детали механизма имеют достаточную прочность для длительного срока эксплуатации и выходят из строя только по причине износа или повышенных нагрузок. Большинство подобных проблем можно выявить в домашних условия без необходимости обращаться к специалистам. О том, как определить место поломки и устранить неисправность, расскажем в этой статье.

Принцип работы пневмойгаковерта

Для понимания причины поломки инструмента, следует понимать, как он устроен (благо, механизм здесь очень простой). Пневматический гайковерт состоит из штуцера, к которому присоединяется воздушный шланг от компрессора. Следом идет пусковая кнопка, которая направляет поток воздуха в цилиндр с ротором и лопостями, раскручиваемыми высоким давлением. Мотор передает вращательные движения на упор, куда устанавливаются насадки для закручивания гаек. Если гайковерт ударный, то между упором и ротором, располагается ударный механизм.

Для большей наглядности и понимания устройства гайковерта, ниже приведены фото и видео инструмента в разборе.

Виды неисправностей

Разбор пневматического гайковерта

Ремонт пневматического гайковерта

После вынимания всех деталей, первое, что мы должны сделать – оценить их внешний вид. Детали должны быть смазаны, без ржавчины и окисления. Далее мы должны просмотреть механизм на предмет сколов. Если детали повреждены, их необходимо заменить. Название деталей пневматического гайковерта вы можете прочитать на изображении выше.

Если Вашему инструменту много лет и перед неисправностью он долгое время не использовался, то возможно, причина поломки кроится в банальной коррозии и ржавчине, образовавшейся на механизме за продолжительное время бездействия инструмента. Решением данной проблемы может оказаться элементарная очистка деталей с последующей смазкой. Даже если данный способ не вернет работоспособность Вашему инструменту, чтобы работать в дальнейшем, он не должен быть грязный и без смазки.

Инструмент может не функционировать или работать неправильно даже с чистым, смазанным механизмом. В данном случае, причина неисправности, кроется явно в поломке или износе определенной детали. Здесь Вам следует внимательно осмотреть каждую комплектующую на предмет сколов, трещин или потертостей. Более пристальное внимание следует обратить на подшипники и лопасти ротора, так как эти части наиболее склонны к механическим повреждениям.

Так же следует внимательно осмотреть блок цилиндра и убедиться, что лопасти ротора плотно прилегают к его стенкам. Такое происходит, когда гайковерт долго работает без масла, в следствии чего существенно падает сила вращения. Если присутствует явный люфт, у Вас есть 2 варианта ремонта пневмогайковерта: установка нового блока или шлифовка старого. Шлифовку требуется проводить на станке для идеально ровной поверхности.

Смазка для пневмогайковерта

Срок службы любого механического инструмента во многом зависит от качества смазки его деталей. Чем легче будет работать механизм, тем меньший износ будет происходить. Если вы хотите, чтобы гайковерт прослужил вам верой и правдой не один год, следуйте элементарным правилам обслуживания инструмента.

Чтобы добавить масло в механизм гайковерта не нужно его разбирать. Достаточно добавить около 8-10 капель смазки в патрубок инструмента, куда устанавливается воздушный шланг, после чего запустить и дать поработать 30 секунд на холостом ходу, чтобы масло быстрее распределилось по деталям. Данную процедуру следует повторять каждые 3-4 часа при непрерывной работе, а также перед уборкой инструмента на хранение.

Если вы пользуетесь инструментом постоянно, действия по подливу масла каждые 4 часа, могут превратиться в рутину. Чтобы устранить из своего рабочего процесса лишние отвлекающие факторы, установите масленку для гайковерта (лубрикатор), который будет подавать масло постепенно во время работы. Такой способ более удобный и обеспечивает постоянную смазку деталей, только не забывайте подливать масло в сам лубрикатор.

Источник

Уроки механика. Продли жизнь своему гайковерту

Много статей написано про пневматический инструмент, про его преимущества, устройство, особенности эксплуатации. Как правило, информация, представленная в них, ограничивается общими сведениями и рекомендациями. В этой статье мы постараемся подробно рассказать об особенностях подготовки воздушной линии и основных ошибках, допускаемых пользователями.

Воздух.

Понятно, что пневмомеханический инструмент работает от энергии сжатого воздуха. Но каковы основные требования, предъявляемые к этому воздуху?

Количество воздуха должно быть достаточным для полноценной работы инструмента.

Внимательно ознакомьтесь с инструкцией приобретенного вами изделия. Производитель обязательно указывает такой важный параметр, как средний циклический расход воздуха. Как правило, пневматический двигатель довольно «прожорлив». Компрессор, который вы используете, должен иметь достаточную производительность, а его ресивер должен быть достаточно большим, чтобы инструмент не «выдул» его за несколько десятков секунд. К примеру, попытка использовать гайковерт со средним циклическим расходом 120л в минуту совместно с бытовым компрессором с объемом ресивера 24л ни к чему хорошему не приведет. Да и компрессор с емкостью ресивера 50л вряд ли позволит полноценно использовать гайковерт. Его будет хватать на несколько секунд нормальной работы. После этого давление в системе будет падать, и гайковерт не будет развивать требуемое усилие. Также ежеминутные включения работающего на пределе возможностей компрессора приведут к его скорму износу и выходу из строя.

Далее следует уделить внимание трубам, шлангам, переходникам и прочим элементам системы, через которые воздух будет поступать к инструменту. Важно, чтобы скважность канала была достаточной на всем протяжении пневмолинии. Сужения будут ограничивать количество подаваемого воздуха, и инструмент будет работать вполсилы. Желательно, чтобы скважность канала была не меньше диаметра входного отверстия штуцера, через который воздух поступает в инструмент.

Давление в системе. Большинство производителей пневмомеханического инструмента рекомендуют установить давление в системе 6,2 кг/см². Если давление ниже, инструмент не будет выдавать требуемую мощность. Слишком высокое давление приведет к преждевременному износу основных узлов и выходу инструмента из строя.

Как правильно выставить давление при помощи регулятора? Присоедините инструмент к пневмолинии. При помощи регулятора и манометра установите давление в системе 6,2 кг/см². Нажмите кнопку включения инструмента, инструмент должен работать в режиме холостого хода. При включенном инструменте установите давление в системе 6,2 кг/см².

Качество воздуха. Воздух не должен иметь посторонних примесей, способных повредить инструмент. При сжатии воздуха внутри ресивера выпадает конденсат. При сильном износе компрессора в ресивер также поступает масло. Смешиваясь с влагой конденсата, масло образует эмульсию, которая через пневмолинию попадает внутрь пневматического мотора и вызывает коррозию его деталей.

На практике неоднократно приходилось сталкиваться с поступающими в сервисный центр гайковертами, внутренность которых была заполнена водой и ржавчиной. Создавалось впечатление, что гайковерт утопили в болоте, как минимум на год. Удивляет, как в подобных условиях он смог проработать столь долго.

Смазка пневматичекого двигателя.

Смазка играет решающую роль, когда речь идет об эксплуатации и ресурсе пневмомеханического инструмента. Масло не только снижает трение между движущимися частями мотора. Основная его роль — это удаление продуктов износа. При трении лопаток ротора о стенки цилиндра образуются мельчайшая пыль. Она заполняет миниатюрные зазоры между пазами ротора и лопастями. Лопасти перестают свободно двигаться, и мотор теряет мощность. Раскрою маленький секрет. Когда в нашу сервисную службу поступает инструмент, не развивающий мощность, опытный механик заполняет полость мотора проникающей смазкой, вводя ее через штуцер подачи воздуха, и оставляет инструмент на несколько часов. Смазка вымывает загрязнения из зазоров мотора. После этого нужно как следует продуть инструмент сжатым воздухом, и он снова готов к использованию. Почти в половине случаев этот прием срабатывает.

Следует учитывать, что при длине шланга более 10 м поступление масла к инструменту будет затруднено. Потребуется применение дополнительных линейных лубрикаторов, устанавливаемых непосредственно на входном штуцере инструмента.

Случались в нашей практике и курьезы. Так одно промышленное предприятие решило оснастить систему подачи воздуха современными средствами очистки и смазки. Специалист по закупке обратился в нашу компанию, мы изучили вопрос, дали соответствующие рекомендации и предложили модульные группы производства JONNESWAY. Через несколько дней специалист предприятия связался с менеджером нашей компании снова, требуя срочно поставить «деталь 710». Технических специалистов этот запрос поставил в тупик. Про деталь 710 никто ничего не знал. Когда стали разбираться, выяснилось, что наладчик предприятия, установив модульные группы, стал заправлять лубрикаторы маслом. Заливное отверстие в верхней части лубрикатора имеет резьбовую пробку, для откручивания которой достаточно использовать обычную шлицевую отвертку. Рядом с отверстием находится выступающее над поверхностью прозрачное инспекционное окно для контроля подачи масла в систему. На пробку механик внимания не обратил и принял за нее инспекционное окно. Используя пассатижи, он силился отвернуть «пробку», но т.к. эта деталь несъемная, ему удалось ее только сломать. Рядом с инспекционным окном имеется надпись OIL (масло). Прочитав ее вверх ногами, механик принял ее за номер 710 и стал осаждать закупщика требованиями купить «деталь 710» взамен поломанной.

Использовать следует только специальное масло для пневматического инструмента, имеющее соответствующую вязкость. Как правило, компании, предлагающие пневматический инструмент имеют его в своем ассортименте.

На практике приходится сталкиваться с ситуациями, когда потребители используют моторное, трансмиссионное масло. Бывает, что в ход идут и совсем не подходящие жидкости. В наш сервисный центр поступил гайковерт, мотор которого был заполнен веществом, напоминающим по запаху и консистенции мебельный лак. Масло высокой вязкости «склеивает» лопасти двигателя и не позволяет ему развивать мощность. Вреда от подобной смазки будет больше, чем пользы.

При интенсивной эксплуатации не лишним будет дополнительно смазать инструмент. Не даром на рукоятке инструмента рядом с штуцером подачи воздуха имеется надпись OIL DAILY.

Перед началом работы введите несколько капель масла (но не слишком много) через штуцер подачи воздуха. Ваш инструмент будет вам благодарен и прослужит долгие годы!

Источник

Как отремонтировать пневмогайковерт своими руками

А и еще как он назвается и его данные :
Гайковерт ударный Rodcraft 2205
Xарактеристика Значение
Давление 6,3 атм
Число оборотов в минуту 7800
Вес 2.4 кг
Расход воздуха 130-350 л/мин
Квадрат 1/2″ дюйм
Крутящий момент 406-580 Nm

Пневматический гайковерт – незаменимый инструмент для работы с резьбовыми соединениями. Широко применяется в автосервисах и многочисленных строительных работах. Превосходно затягивает гайки и ослабляет тугие соединения.

Конструкция пневмогайковерта довольно проста, но при этом состоит множества непонятных с первого взгляда деталей. Зачастую, детали механизма имеют достаточную прочность для длительного срока эксплуатации и выходят из строя только по причине износа или повышенных нагрузок. Большинство подобных проблем можно выявить в домашних условия без необходимости обращаться к специалистам. О том, как определить место поломки и устранить неисправность, расскажем в этой статье.

Принцип работы пневмойгаковерта

Для понимания причины поломки инструмента, следует понимать, как он устроен (благо, механизм здесь очень простой). Пневматический гайковерт состоит из штуцера, к которому присоединяется воздушный шланг от компрессора. Следом идет пусковая кнопка, которая направляет поток воздуха в цилиндр с ротором и лопостями, раскручиваемыми высоким давлением. Мотор передает вращательные движения на упор, куда устанавливаются насадки для закручивания гаек. Если гайковерт ударный, то между упором и ротором, располагается ударный механизм.

Для большей наглядности и понимания устройства гайковерта, ниже приведены фото и видео инструмента в разборе.

Виды неисправностей

Поломки или неполадки в работе гайковерта могут быть вызваны износом, повреждением или сильным загрязнением его механизма. Существует множество видео неисправностей, ниже мы приведем самые распространенные из них.

Причинами подобных неполадок могут быть следующие детали: подшипники, лопатки ротора, клапана, пружины, ударные кулачки, уплотнительные прокладки и регулятор скорости. В зависимости от уровня повреждения детали, её можно починить или заменить. Давайте рассмотрим, как можно вернуть своему гайковерту живое звучание.

Разбор пневматического гайковерта

Обычно данный процесс не вызывает особых затруднений, по причине простоты конструкции инструмента и минимальном количестве откручиваемых элементов. Первое, что нужно сделать, чтобы добраться до “внутренностей” — это открутить шестигранником несколько болтов на задней крышке. После откручивания снять крышку с прокладкой и регулятором скорости. Получив доступ к главному механизму, аккуратно вынимаем его из корпуса, обязательно запоминая последовательность деталей. Если боитесь перепутать детали при сборе, снимайте разборку на фото или видео.

Ремонт пневматического гайковерта

После вынимания всех деталей, первое, что мы должны сделать – оценить их внешний вид. Детали должны быть смазаны, без ржавчины и окисления. Далее мы должны просмотреть механизм на предмет сколов. Если детали повреждены, их необходимо заменить. Название деталей пневматического гайковерта вы можете прочитать на изображении выше.

Если Вашему инструменту много лет и перед неисправностью он долгое время не использовался, то возможно, причина поломки кроится в банальной коррозии и ржавчине, образовавшейся на механизме за продолжительное время бездействия инструмента. Решением данной проблемы может оказаться элементарная очистка деталей с последующей смазкой. Даже если данный способ не вернет работоспособность Вашему инструменту, чтобы работать в дальнейшем, он не должен быть грязный и без смазки.

Инструмент может не функционировать или работать неправильно даже с чистым, смазанным механизмом. В данном случае, причина неисправности, кроется явно в поломке или износе определенной детали. Здесь Вам следует внимательно осмотреть каждую комплектующую на предмет сколов, трещин или потертостей. Более пристальное внимание следует обратить на подшипники и лопасти ротора, так как эти части наиболее склонны к механическим повреждениям.

Так же следует внимательно осмотреть блок цилиндра и убедиться, что лопасти ротора плотно прилегают к его стенкам. Такое происходит, когда гайковерт долго работает без масла, в следствии чего существенно падает сила вращения. Если присутствует явный люфт, у Вас есть 2 варианта ремонта пневмогайковерта: установка нового блока или шлифовка старого. Шлифовку требуется проводить на станке для идеально ровной поверхности.

Смазка для пневмогайковерта

Срок службы любого механического инструмента во многом зависит от качества смазки его деталей. Чем легче будет работать механизм, тем меньший износ будет происходить. Если вы хотите, чтобы гайковерт прослужил вам верой и правдой не один год, следуйте элементарным правилам обслуживания инструмента.

Чтобы добавить масло в механизм гайковерта не нужно его разбирать. Достаточно добавить около 8-10 капель смазки в патрубок инструмента, куда устанавливается воздушный шланг, после чего запустить и дать поработать 30 секунд на холостом ходу, чтобы масло быстрее распределилось по деталям. Данную процедуру следует повторять каждые 3-4 часа при непрерывной работе, а также перед уборкой инструмента на хранение.

Если вы пользуетесь инструментом постоянно, действия по подливу масла каждые 4 часа, могут превратиться в рутину. Чтобы устранить из своего рабочего процесса лишние отвлекающие факторы, установите масленку для гайковерта (лубрикатор), который будет подавать масло постепенно во время работы. Такой способ более удобный и обеспечивает постоянную смазку деталей, только не забывайте подливать масло в сам лубрикатор.

Много статей написано про пневматический инструмент, про его преимущества, устройство, особенности эксплуатации. Как правило, информация, представленная в них, ограничивается общими сведениями и рекомендациями. В этой статье мы постараемся подробно рассказать об особенностях подготовки воздушной линии и основных ошибках, допускаемых пользователями.

Воздух.

Понятно, что пневмомеханический инструмент работает от энергии сжатого воздуха. Но каковы основные требования, предъявляемые к этому воздуху?

Количество воздуха должно быть достаточным для полноценной работы инструмента.

Внимательно ознакомьтесь с инструкцией приобретенного вами изделия. Производитель обязательно указывает такой важный параметр, как средний циклический расход воздуха. Как правило, пневматический двигатель довольно «прожорлив». Компрессор, который вы используете, должен иметь достаточную производительность, а его ресивер должен быть достаточно большим, чтобы инструмент не «выдул» его за несколько десятков секунд. К примеру, попытка использовать гайковерт со средним циклическим расходом 120л в минуту совместно с бытовым компрессором с объемом ресивера 24л ни к чему хорошему не приведет. Да и компрессор с емкостью ресивера 50л вряд ли позволит полноценно использовать гайковерт. Его будет хватать на несколько секунд нормальной работы. После этого давление в системе будет падать, и гайковерт не будет развивать требуемое усилие. Также ежеминутные включения работающего на пределе возможностей компрессора приведут к его скорму износу и выходу из строя.

Далее следует уделить внимание трубам, шлангам, переходникам и прочим элементам системы, через которые воздух будет поступать к инструменту. Важно, чтобы скважность канала была достаточной на всем протяжении пневмолинии. Сужения будут ограничивать количество подаваемого воздуха, и инструмент будет работать вполсилы. Желательно, чтобы скважность канала была не меньше диаметра входного отверстия штуцера, через который воздух поступает в инструмент.

Давление в системе. Большинство производителей пневмомеханического инструмента рекомендуют установить давление в системе 6,2 кг/см². Если давление ниже, инструмент не будет выдавать требуемую мощность. Слишком высокое давление приведет к преждевременному износу основных узлов и выходу инструмента из строя.

Как правильно выставить давление при помощи регулятора? Присоедините инструмент к пневмолинии. При помощи регулятора и манометра установите давление в системе 6,2 кг/см². Нажмите кнопку включения инструмента, инструмент должен работать в режиме холостого хода. При включенном инструменте установите давление в системе 6,2 кг/см².

Качество воздуха. Воздух не должен иметь посторонних примесей, способных повредить инструмент. При сжатии воздуха внутри ресивера выпадает конденсат. При сильном износе компрессора в ресивер также поступает масло. Смешиваясь с влагой конденсата, масло образует эмульсию, которая через пневмолинию попадает внутрь пневматического мотора и вызывает коррозию его деталей.

На практике неоднократно приходилось сталкиваться с поступающими в сервисный центр гайковертами, внутренность которых была заполнена водой и ржавчиной. Создавалось впечатление, что гайковерт утопили в болоте, как минимум на год. Удивляет, как в подобных условиях он смог проработать столь долго.

Решить проблему очистки воздуха позволяет фильтр-влагоотделитель. Внутри фильтра установлена «сеточка» из вспененной бронзы. Проходя через нее, воздух отдает влагу и прочие примеси, они оседают в отстойнике. Корпус фильтра, как правило, выполнен из прозрачного материала, что позволяет отслеживать количество накопившихся загрязнений. Клапан в нижней части отстойника предназначен для их удаления. Случается, что при наличии сильных загрязнений бронзовый фильтрующий элемент засоряется и не может обеспечить требуемую скорость прохождения воздуха. Типичным симптомом при этом будет падение мощности инструмента. После запуска двигатель начинает работать с должной скоростью за счет воздуха скопившегося в шланге, но через пару секунд замедляется, т.к. фильтр не пропускает воздух в требуемом объеме. Снимите корпус фильтра и промойте фильтрующий элемент в сольвенте, продуйте его воздухом. Если и это не помогло, фильтрующий элемент придется заменить. Они обязательно есть в ассортименте компаний, поставляющих пневматический инструмент и элементы системы пневмоподготовки.

Смазка пневматичекого двигателя.

Смазка играет решающую роль, когда речь идет об эксплуатации и ресурсе пневмомеханического инструмента. Масло не только снижает трение между движущимися частями мотора. Основная его роль — это удаление продуктов износа. При трении лопаток ротора о стенки цилиндра образуются мельчайшая пыль. Она заполняет миниатюрные зазоры между пазами ротора и лопастями. Лопасти перестают свободно двигаться, и мотор теряет мощность. Раскрою маленький секрет. Когда в нашу сервисную службу поступает инструмент, не развивающий мощность, опытный механик заполняет полость мотора проникающей смазкой, вводя ее через штуцер подачи воздуха, и оставляет инструмент на несколько часов. Смазка вымывает загрязнения из зазоров мотора. После этого нужно как следует продуть инструмент сжатым воздухом, и он снова готов к использованию. Почти в половине случаев этот прием срабатывает.

Следует учитывать, что при длине шланга более 10 м поступление масла к инструменту будет затруднено. Потребуется применение дополнительных линейных лубрикаторов, устанавливаемых непосредственно на входном штуцере инструмента.

Случались в нашей практике и курьезы. Так одно промышленное предприятие решило оснастить систему подачи воздуха современными средствами очистки и смазки. Специалист по закупке обратился в нашу компанию, мы изучили вопрос, дали соответствующие рекомендации и предложили модульные группы производства JONNESWAY. Через несколько дней специалист предприятия связался с менеджером нашей компании снова, требуя срочно поставить «деталь 710». Технических специалистов этот запрос поставил в тупик. Про деталь 710 никто ничего не знал. Когда стали разбираться, выяснилось, что наладчик предприятия, установив модульные группы, стал заправлять лубрикаторы маслом. Заливное отверстие в верхней части лубрикатора имеет резьбовую пробку, для откручивания которой достаточно использовать обычную шлицевую отвертку. Рядом с отверстием находится выступающее над поверхностью прозрачное инспекционное окно для контроля подачи масла в систему. На пробку механик внимания не обратил и принял за нее инспекционное окно. Используя пассатижи, он силился отвернуть «пробку», но т.к. эта деталь несъемная, ему удалось ее только сломать. Рядом с инспекционным окном имеется надпись OIL (масло). Прочитав ее вверх ногами, механик принял ее за номер 710 и стал осаждать закупщика требованиями купить «деталь 710» взамен поломанной.

Использовать следует только специальное масло для пневматического инструмента, имеющее соответствующую вязкость. Как правило, компании, предлагающие пневматический инструмент имеют его в своем ассортименте.

На практике приходится сталкиваться с ситуациями, когда потребители используют моторное, трансмиссионное масло. Бывает, что в ход идут и совсем не подходящие жидкости. В наш сервисный центр поступил гайковерт, мотор которого был заполнен веществом, напоминающим по запаху и консистенции мебельный лак. Масло высокой вязкости «склеивает» лопасти двигателя и не позволяет ему развивать мощность. Вреда от подобной смазки будет больше, чем пользы.

При интенсивной эксплуатации не лишним будет дополнительно смазать инструмент. Не даром на рукоятке инструмента рядом с штуцером подачи воздуха имеется надпись OIL DAILY.

Перед началом работы введите несколько капель масла (но не слишком много) через штуцер подачи воздуха. Ваш инструмент будет вам благодарен и прослужит долгие годы!
