Как отрегулировать ручник на е53
Регулировка стояночного тормоза
Перестал держать ручник.
Почитал в ТИСе о регулировке, почитал форумы… Инфа разнится. В ТИС сказано, что нужно выкрутить болт колеса, повернуть отверстием вниз и там отвёрткой вращать винт до упора, затянув немного ручку тормоза…
На форумах пишут, что болт должен быть на 90 градусов, но не написано в какую сторону. В общем, рисковать не стал, заодно решил проверить состояние тормозных колодок.

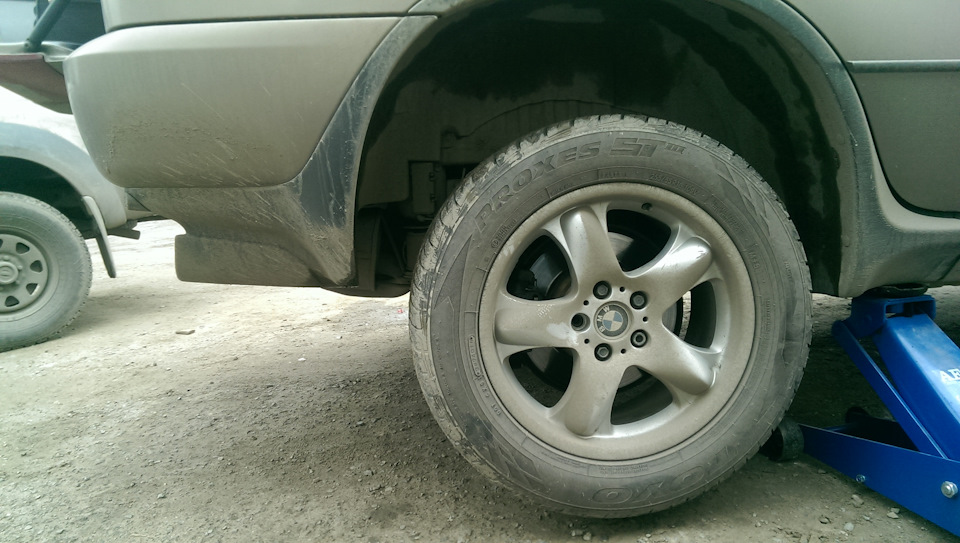

Поддомкратил авто, затянул ручник на 2 щелчка, снял колесо, суппорт и диск. Сразу становится ясен принцип работы и регулировки — его отчётливо видно на фото.
Собрал узел, подтянул и вуа-ля! Всё прекрасно держит.
Пы.сы.: достаточно выкрутить болт, который будет смотреть назад.
Далее отвёрткой вращаем механизм в направлении от оси, пока колодки не упрутся (это сразу чувствуется). При вращении коронки болта будет слышно пружину, которая цепляется за зубья.
Пы.пы.сы.: если кто-то лазил до вас в механизм и менял колодки, то мог перепутать положение регулировочного болта, тогда вращать его нужном в обратную сторону.
Замена тросика и ТО колодок ручника.
Всем привет, наконец-то закончил эпопею с тросиком ручника, которая началась ещё в конце августа, с заменой задней цапфы. Как многим известно, родной трос превращается с ней в одно целое, поэтому извлечь его из старой не представилось возможным. Так же я столкнулся с тем, что коррозия на внутренней части тормозного диска не даёт поставить снятые барабанные колодки обратно. В итоге я вытряхнул их в гараже и катался без них, дальше была авария, все силы были брошены на её устранение. И только на прошлой неделе я обрёл желание снова заняться ручником. По процессу всё легко и очевидно, для установки троса не снимал, кроме кожуха ручника в салоне.
С тормозным диском пришлось поебаться немного, остукивая-отчищая коррозию внутри, прежде чем удалось его водрузить на законное место, зато теперь всё на своих местах и функционирует, что не может не радовать.
Пару слов о TRW, брал его исключительно чтобы не ждать, и это была ошибка. Просто дичь, в кулаке он болтается, зато в кузов с другой стороны не входит, да и сам наконечник свинцовый, тоже не влезал, буквально весь трос пришлось доделывать-допиливать лобзиком.
Febi29225 Ремкомплект тормозных колодок 1 шт. х 961 ₽

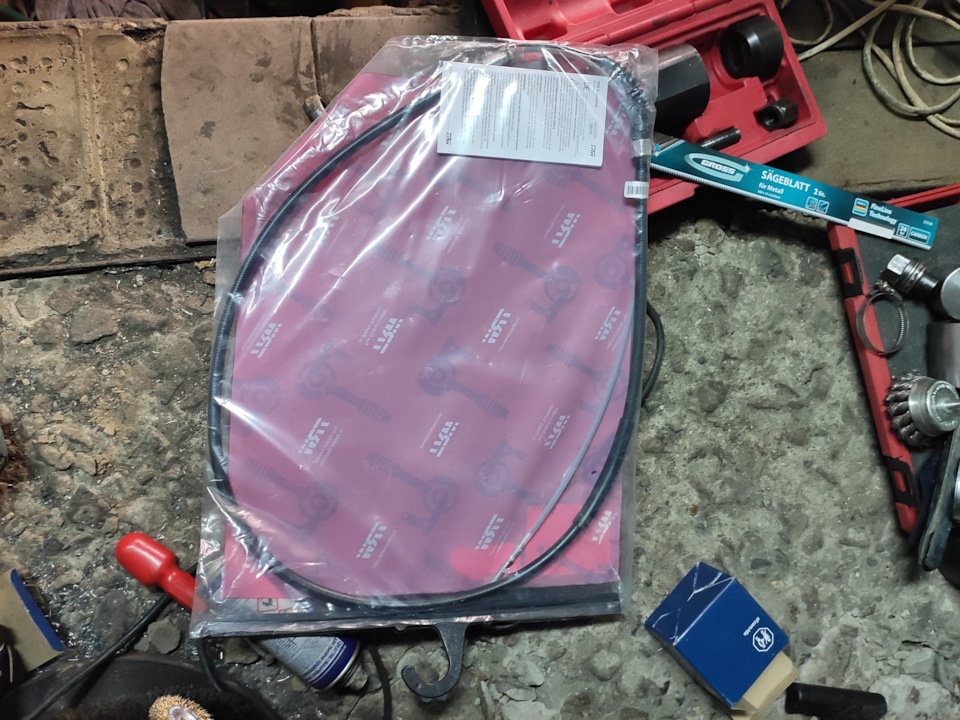

TRW GCH 2646 Трос стояночного тормоза 1 шт. х 881 ₽
Пока сидел крутил, глаза мозолил стакан, на котором пооблупилась краска и он начал потихоньку ржаветь.
Летом взобдрил пороги, хотел заняться и стаканами, но руки не дошли, а зима не лучшее время для окрасочных работ, так что видимо вернусь ко всему этому уже снова летом 🙂 Но этот так бесил… Дабы быть в гармонии с собой пришлось скинуть подкрылок и таки немного его освежить. По классике кислотник, акриловый и жидкие подкрылки Body.
Ремонт ручного тормоза БМВ Х5
Ручной тормоз автомобиля может быть не только помощником при стоянке на крутых подъемах и спусках. Иногда указатель его включения загорается на панели приборов сам по себе, при выключенном ручнике. Иногда машину невозможно снять с ручного тормоза, он не разблокируется специальным ключом, что ведет к неминуемой поездке в автосервис, причем не своим ходом, а на эвакуаторе.
Причины неисправности ручника
Стояночный тормоз Х5 имеет блок управления, который состоит из:
При каждой неисправности плата выдает код ошибки, которая сообщается центральному процессору автомобиля и навсегда записывается в журнал ошибок, доступный через диагностическое оборудование. Даже если цела вся механическая часть – поломка микропроцессора управляющей платы выводит систему из строя. Попытки перезаписать настройки управляющей платы ни к чему не приводят.
Замена блока управления
Несмотря на то, что процедура замены неисправного блока ручника не занимает большого количества времени, она требует квалификации. Если уверенности в корректном выполнении ремонта нет, то стоит обратиться в специализированный сервисный центр. Это обойдется дороже, но безопасность транспортного средства важнее.
Последовательность операций по замене блока следующая:
Чтобы восстановить блок управления, не обязательно покупать новый. Нужно проверить механические повреждения деталей. Зачастую из строя выходит реле, видны деформации пластмассы. Есть возможность установки не оригинального реле, что немного сэкономит бюджет.
Обратная сборка производится так:
Регулировка стояночного тормоза
Тормозную систему перед использованием после ремонта нужно отрегулировать. Обращаясь в фирменный автосервис владелец прав, так как тормозная система является частью системы безопасности автомобиля, отвечающей за эффективное замедление движения, в случае с ручником, отвечающая за надежную фиксацию транспортного средства на проезжей части, обочине.
В случае с регулировкой ручника нужды обращаться в сервис нет, машина производит ее в автоматическом режиме. Последовательность действий следующая:
При одновременном нажатии педали и клавиши через 15 секунд ручник подтянет тросы, затем защелкнется.
Отключение стояночного тормоза БМВ Х5
Правильная эксплуатация ручника
Автовладельцы полагают, что минимальное использование стояночного тормоза является залогом его целости и исправности. Это ошибочное мнение, так как узлы и агрегаты автомобиля нуждаются в регулярном использовании. Если какая-либо деталь не работает – она выходит из строя. Таким образом, постановка автомобиля на ручник во время стоянки рекомендуется. Всегда лучше иметь запасной вариант, то есть при постановке машины на ручник, есть смысл поставить ее и на передачу.
Ездить с включенным стояночным тормозом не стоит, он быстро выйдет из строя или, по крайней мере, потеряет свою эффективность. Допускать этого нельзя, так как диагностика эффективности ручного тормоза производится не так часто, чтобы заметить его ослабление. Это может привести к тому, что транспортное средство на стоянке попросту поедет, причиняя ущерб окружающим.
Замена колодок ручника БМВ Х5 е53. (подробная инструкция)
Всем привет, на видео все доходчиво, приятного просмотра и удачи)
BMW X5 2004, engine Gasoline 3.0 liter., 231 h. p., AWD drive, Automatic — dealership service
Comments 5
Интеллектуальный ролик! Особенно, когда посадочные места под стопор пружины прижимающей колодки выровнял! Эти углубления сделаны чтобы не дай Бог на ходу не провернулся шток под пружинкой и она не выскочила, наделав беды! Хреново когда недоучки мнят из себя мастеров и ещё Советы раздают! В целом руки у парня растут нормально, но методичку почитать и теоретическую часть подтянуть не плохо бы было!
Есть же Тис зачем все эти видео смотреть)))))
Интеллектуальный ролик! Особенно, когда посадочные места под стопор пружины прижимающей колодки выровнял! Эти углубления сделаны чтобы не дай Бог на ходу не провернулся шток под пружинкой и она не выскочила, наделав беды! Хреново когда недоучки мнят из себя мастеров и ещё Советы раздают! В целом руки у парня растут нормально, но методичку почитать и теоретическую часть подтянуть не плохо бы было!
Все он правильно сделал.Ты просто не понял:)Он подправил то место, где сидит штифт пружинки в рабочем состоянии.Это место порой вообще рвет, когда на ручнике этом полицейский разворот пытаются сделать))
Если этого не сделать, то повернув в штифт в рабочее состояние, он просто выскочит из отверстия при первом применении.
Может я конечно не прав, но колодки ручника держат момент сопротивления качению, т.е. хоть боком, хоть милицейский разворот на лежачем полицейском суть физики не меняется. Удержание продольно направленных сил. Пружина нужна, чтобы колодки не смещались поперечно и именно вертикальная проточка со штамповкой является фиксатором от проворота фиксатора с пружиной на наших идеально ровных дорогах. Для того чтобы под нагрузкой так выдавить метал колодкам нужно сместиться за пределы барабана и вдобавок к этому сдавить пружину наглухо, а потом ещё добавить усилие. Опять же, возможно я ошибаюсь, но данное смещение с точки зрения физики и геометрии маловероятно! А вот пропорот зацепа на гладкой поверхности более вероятен чем на поверхности со штамповкой и проточкой это факт. Ничего личного, просто советовать и показывать у нас берутся очень часто те, кто не понимают самого процесса. Опять же ничего личного и совсем на для разведения полемики. Если кого задел или обидел заранее извиняюсь!
замена тросов ручника
вчера была аномальная жара 35градусов в тени, почему меня разажгло именно в этот день поменять тросы ручника до сих пор не понимаю, но решил поменять значит надо менять. инфы по этому поводу очень мало в основном ссылки на тис, но там если следовать инструкции делов два пальца…

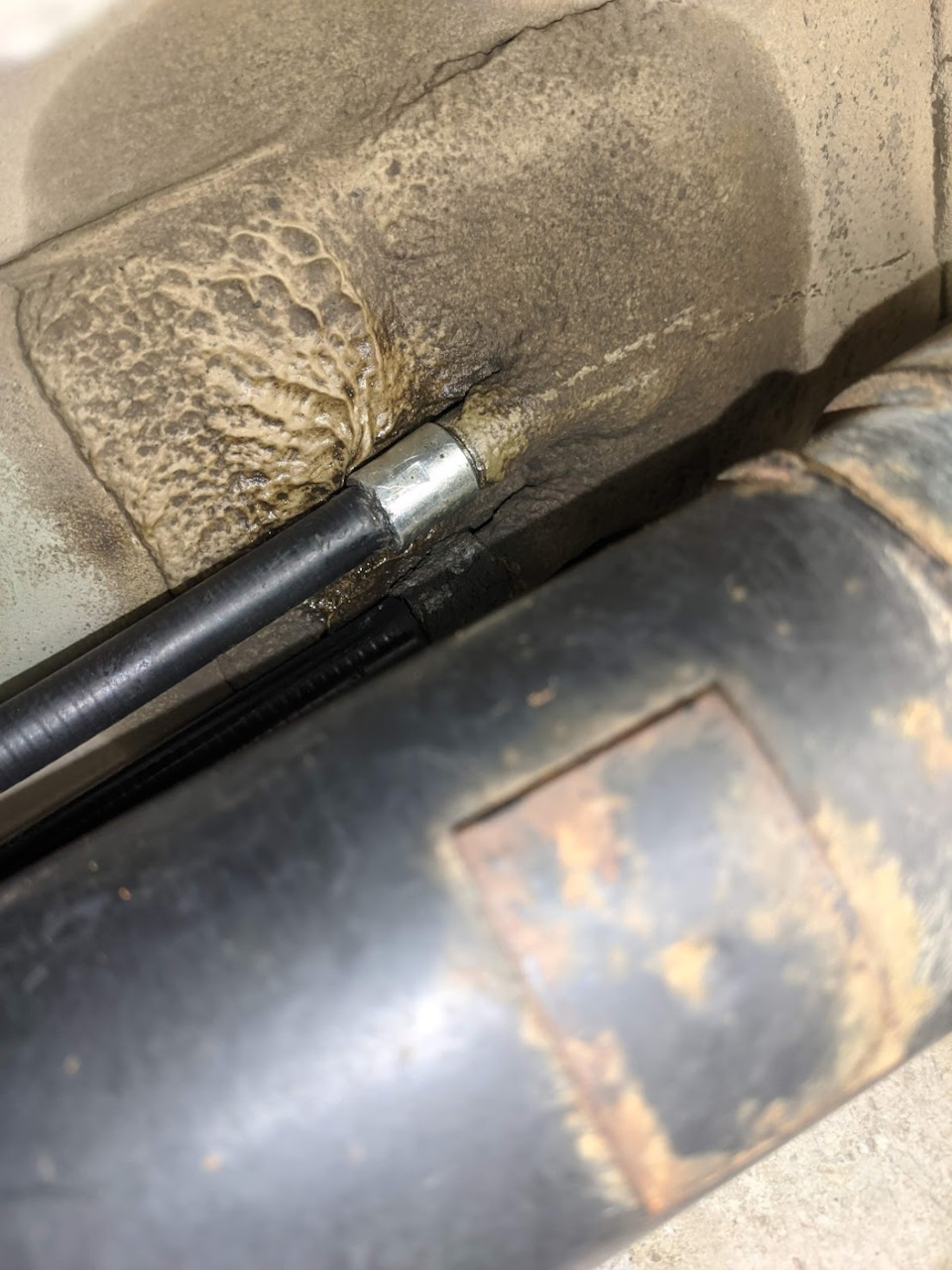

На самом деле все не так просто, но по порядку. Первое с чем столкнулся это кардан, он мешает отсоединить рубашку троса от кузова, ставить назад в разы сложнее чем снимать: снял поддев отверткой, когда устанавливал новые проклял все. как я понял в идеале надо вывесить кардан! этого делать я не стал чудом обошлось без снятия. Потом есть клипсы которые держат троса, снять проблем нет а вот поставить уже просто так не получится. мешает термозащита. потом снимаем суппорт со скобой, тормозной диск, дальше уже можно руководствоваться тисом. результат порадовал, держит как новый, колодки не менял, регулировка колодок была выкручена до конца (были сведены), все выставил отрегулировал, и результатом остался доволен, работает как часы.
в общем этот бж больше для тех кто планирует менять и не знает что это и как
в заключении хочу сказать о непродуманной конструкции ручника, да, тут немцы не подумали о нас. и для регулировки колодок приходится снимать тормозной диск, в то время у японцев как на тойоте к примеру есть отверстие для регулировки, просто и удобно. но это скорее нюанс а не проблема
