Переборка стояночного тормоза
Наболело. Совался в этот узел два раза. Теперь там все как с завода на 98%. Два раза лазил, ибо «бешеной собаке семь вёрст — не крюк» — в первый раз при замене колодок поздно заметил, что пыльники тросиков ручника рваные.

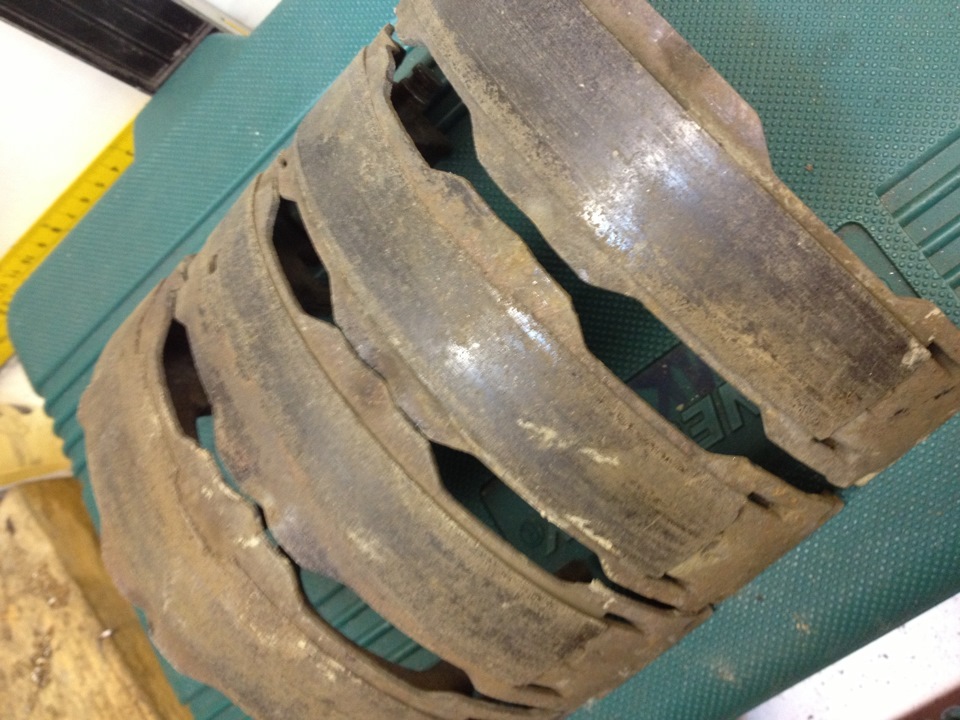

Ручник был совсем никакой — натягивал рычаг уже до потолка. Всему виной они — слуги сотоны почти 100%-ный износ колодок и «привет с большого бодуна»:

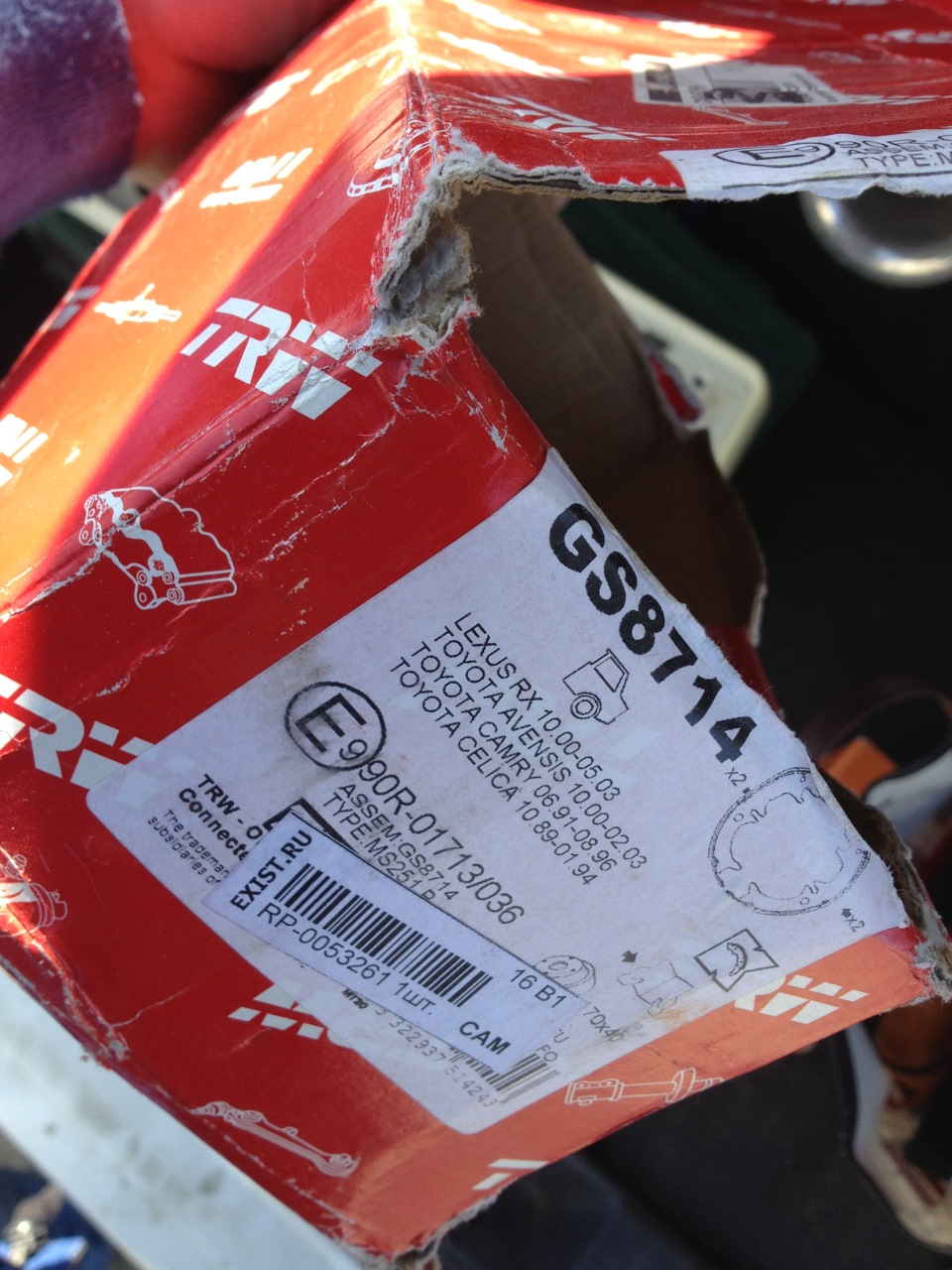

Брать оригинальные колодки ручника смысла нет, вполне подойдут аналоги — например, TRW:
А вот тросики я решил взять исключительно оригинал:

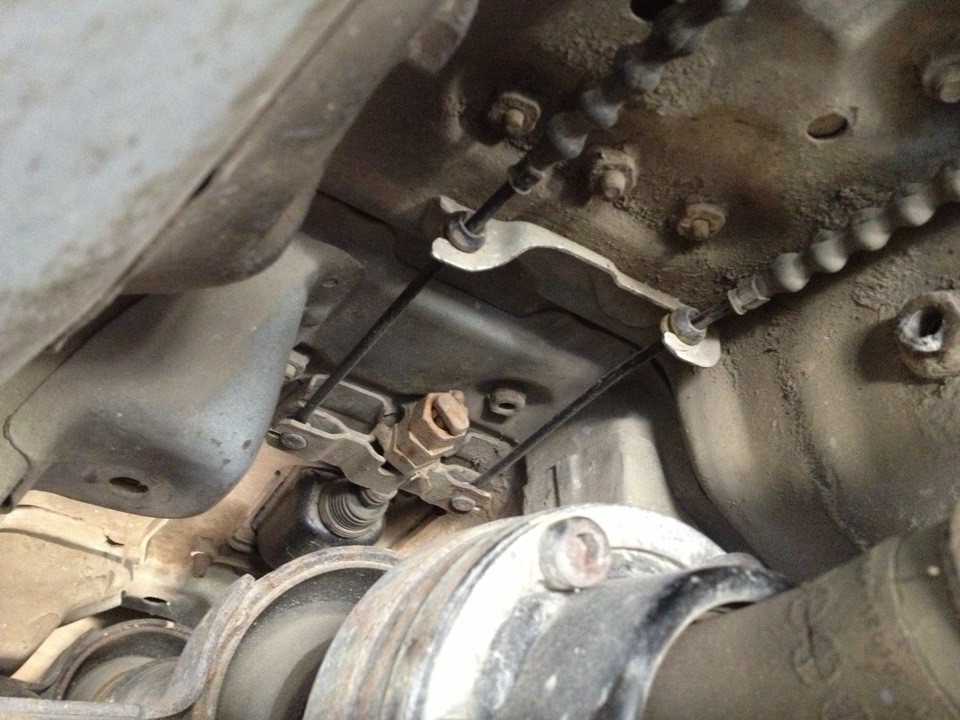

Эквалайзер можно было не заказывать, а просто отпилить творение колхозников. Основной короткий тросик — тоже, в принципе.
Старое снимаем — новое ставим. Кстати, на заметку — в идеале лучше заменить еще и вот эти крепления одновременно с тросиками, ибо они оказались сгнившие (номера 90949-01665 и 90949-01777, цена каждого — около 270 рублей):

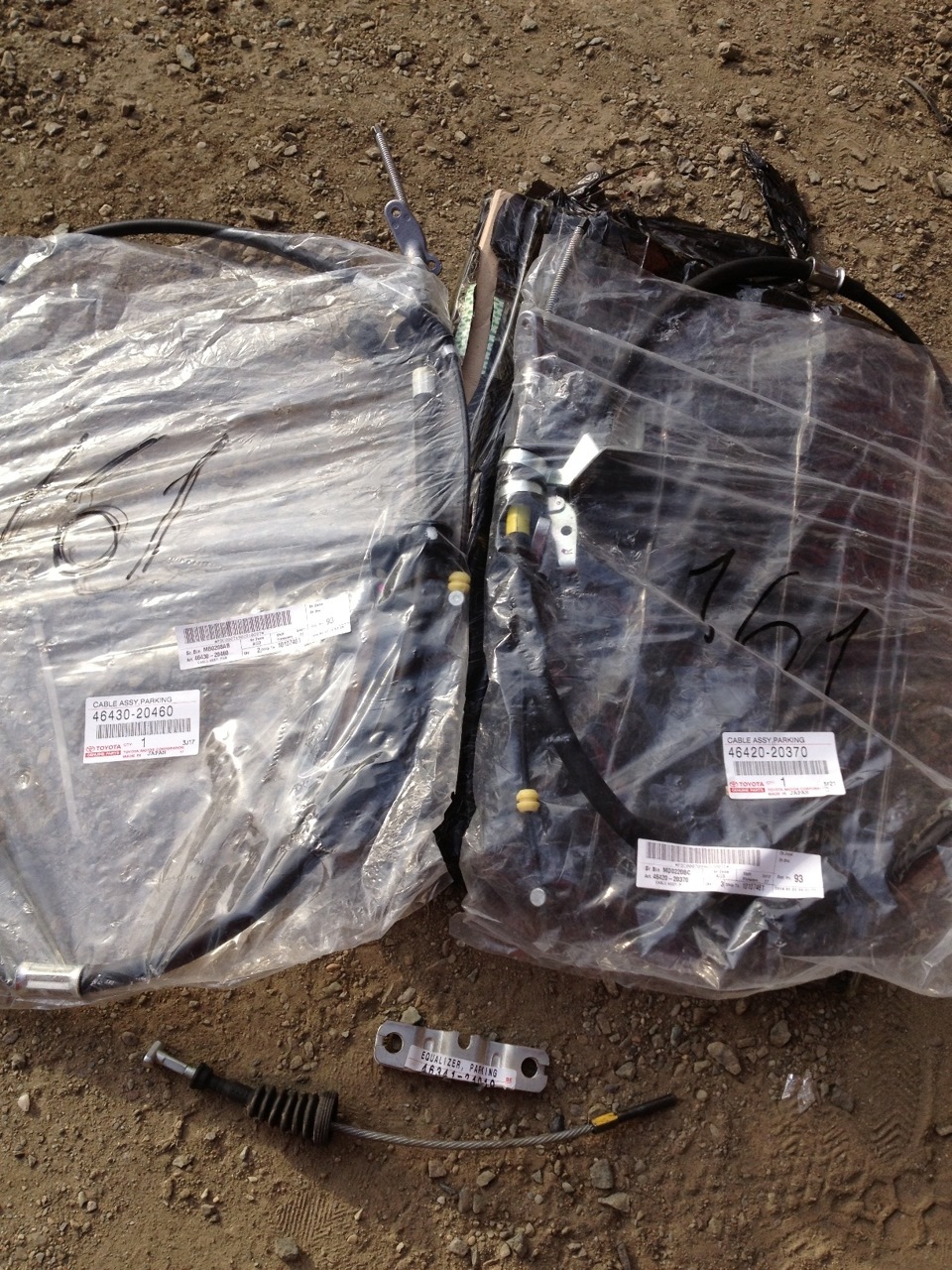

Новые тросики радуют глаз — приятно смотреть:

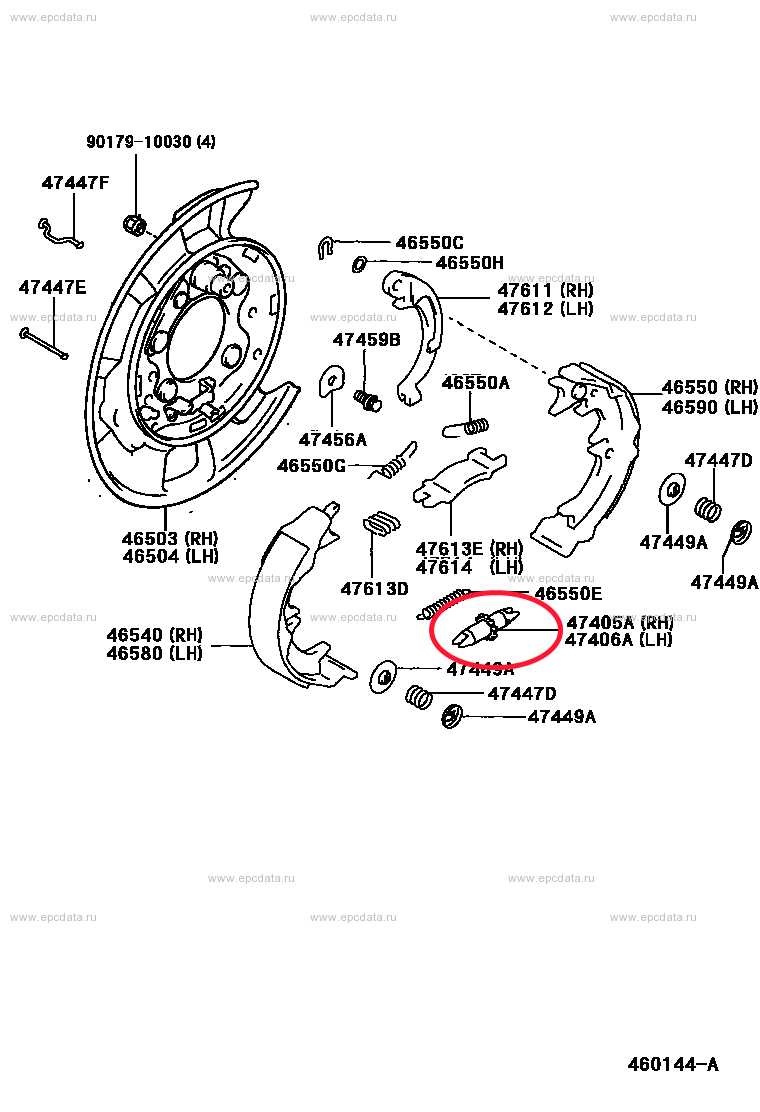

Колодки, кстати, развел перед одеванием тормозного диска настолько, чтобы оставалось минимальное расстояние от абразива до внутренней поверхности диска. Разводятся они подкручиванием вот этой детали — это регулятор тормозных «башмаков», по сути — компенсатор износа колодок. Для него, кстати, в тормозном диске есть резиновая заглушка — не все знают для чего она нужна 😉
Регулировочную гайку закрутил примерно наполовину — теперь машина стоит колом на третьем щелчке. На пятом щелчке уже настолько держит, что можно затягивать гайки на колесных проставках.
«Напоследок я скажу…», что без смазки-спрея и тонкогубцев в механизме барабанных тормозов делать нечего — нервные клетки не восстанавливаются, и руками там разбираться нереально))) а смазкой покрыть все пружинки-соединения надо обязательно — это очень подверженное коррозии место. Я юзал литиевую спрей-смазку от Hi-Gear. Кстати, она с трубочкой (Дима, привет :D).
По традиции, список запчастей с ценами:
Комплект барабанных тормозных колодок TRW GS8714 — 1000 руб
Эквалайзер 4634124010 — 300 руб
Тросик №1 (короткий) 46410-20440 — 650 руб
Тросик №2 (правый) 46420-20370 — 1800 руб
Тросик №3 (левый) 46430-20460 — 1800 руб
Подтягивание ручника из салона
Приветствую всех.
Не писал ничего с конца ноября. Да и причин писать особо не было, поскольку почти все это время машина стояла на приколе, пока был в отпуске.
Еще с момента покупки ручник был слабоватым. Колодки прихватывали только на 7-8 щелчке ручника. Я бы не сказал, что это прям совсем неудобно, но когда ручник схватывает сразу, это приятнее.
Если у вас нормальные колодки на задней оси, то ручник можно дотянуть спокойно из салона.
Разбирать почти ничего не нужно. Если есть торцевой ключ но 10, то можно снять только резиновую накладку ручника и открутить один шуруп, держащий ее. Этого места будет достаточно.

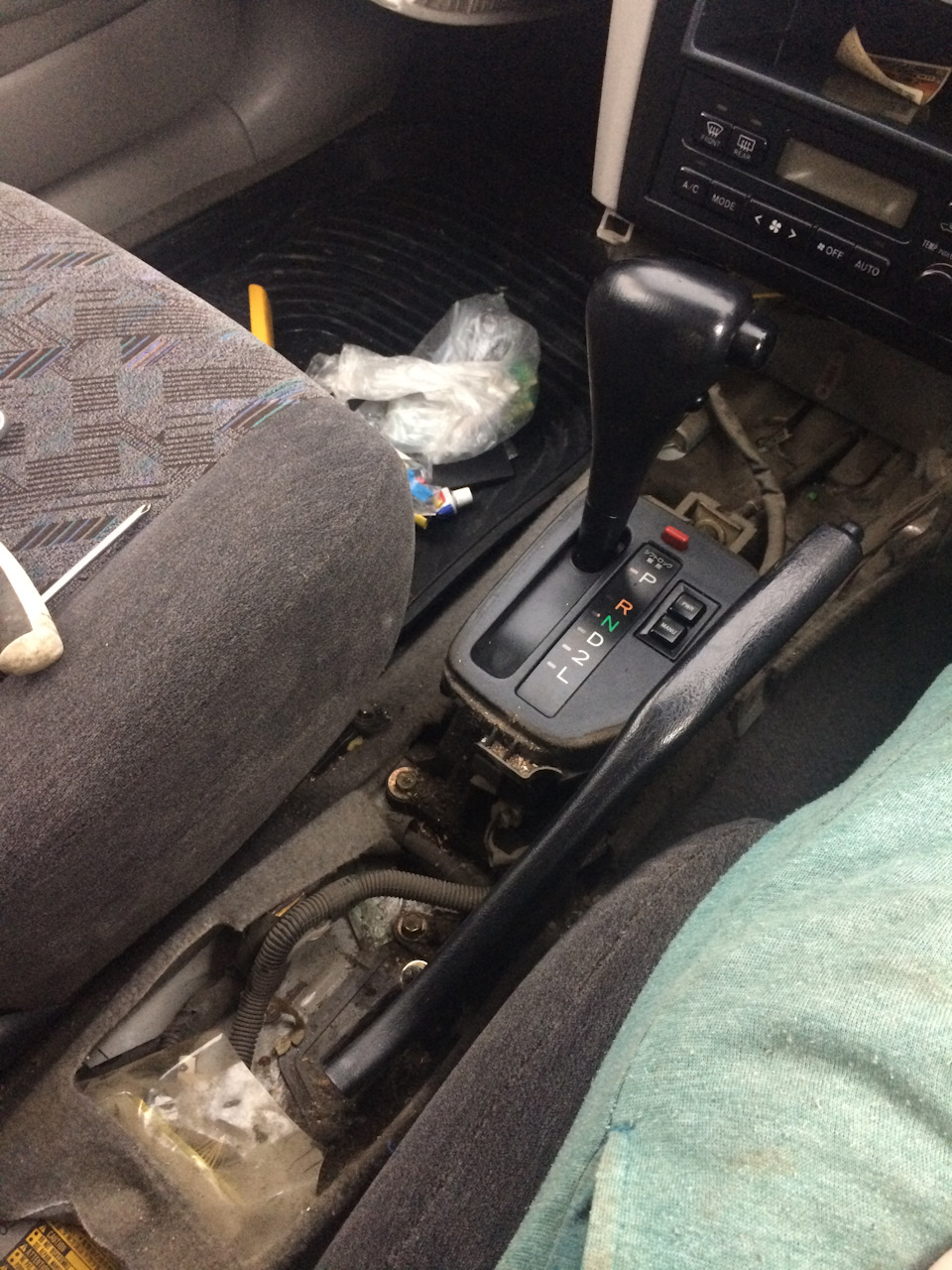

Но я решил снять всю центральную консоль, так как давно хотел все там почистить от грязи и всю ее отмыть Profam(ом).

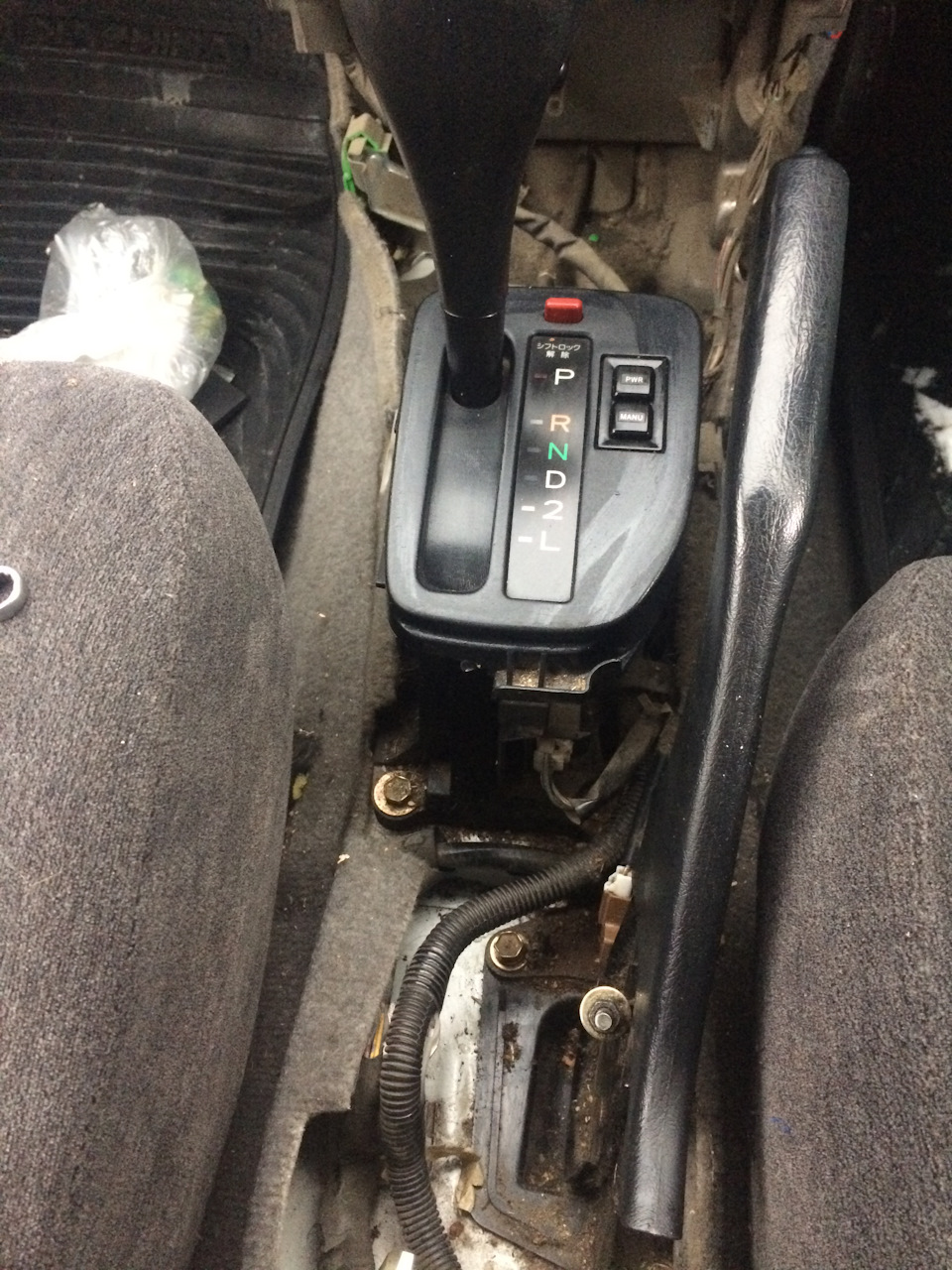

В общем раскидал все это дело минут за 20.
Дальше приступил к затяжке и отмыл все внутренность как мог.

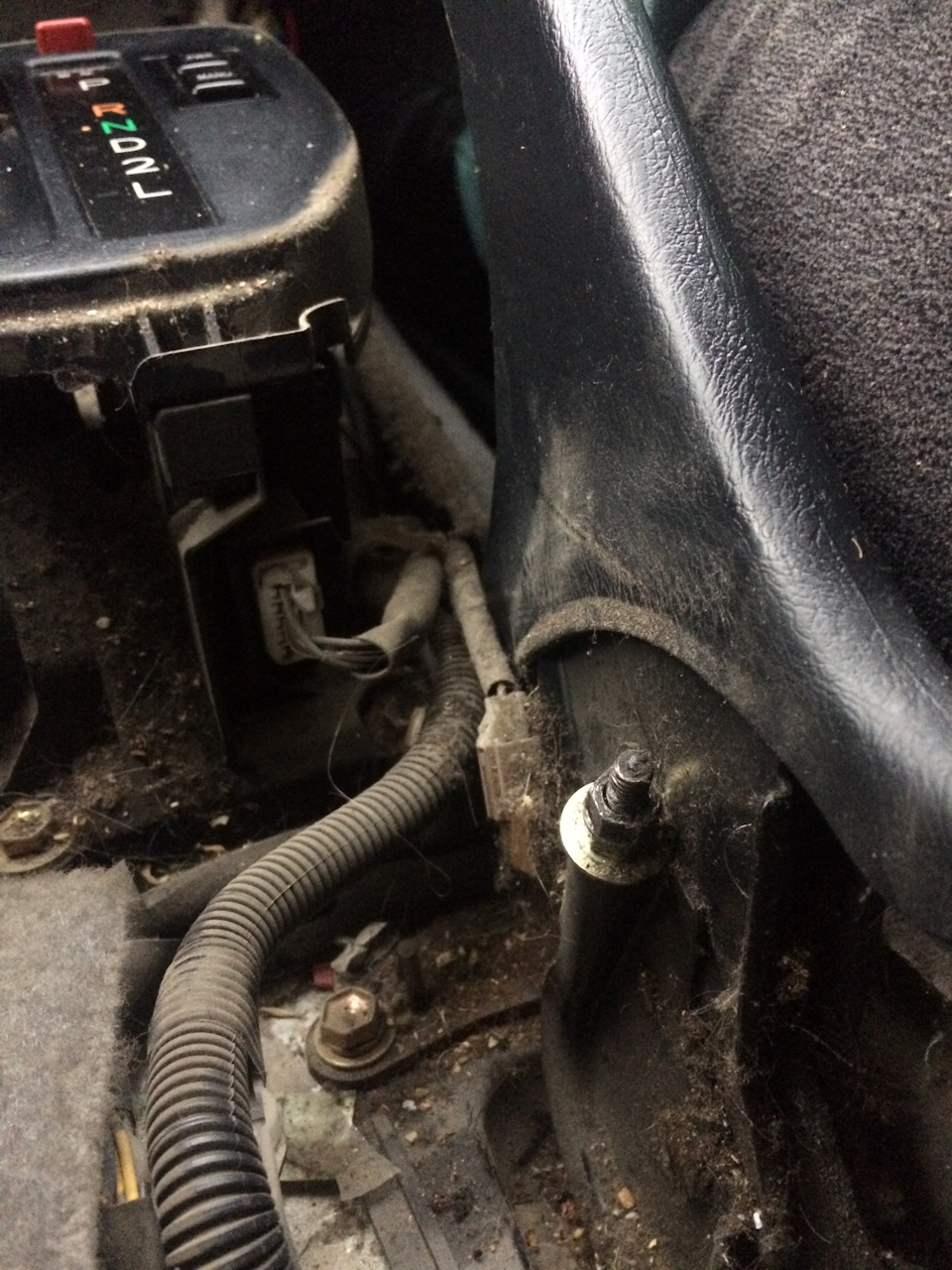

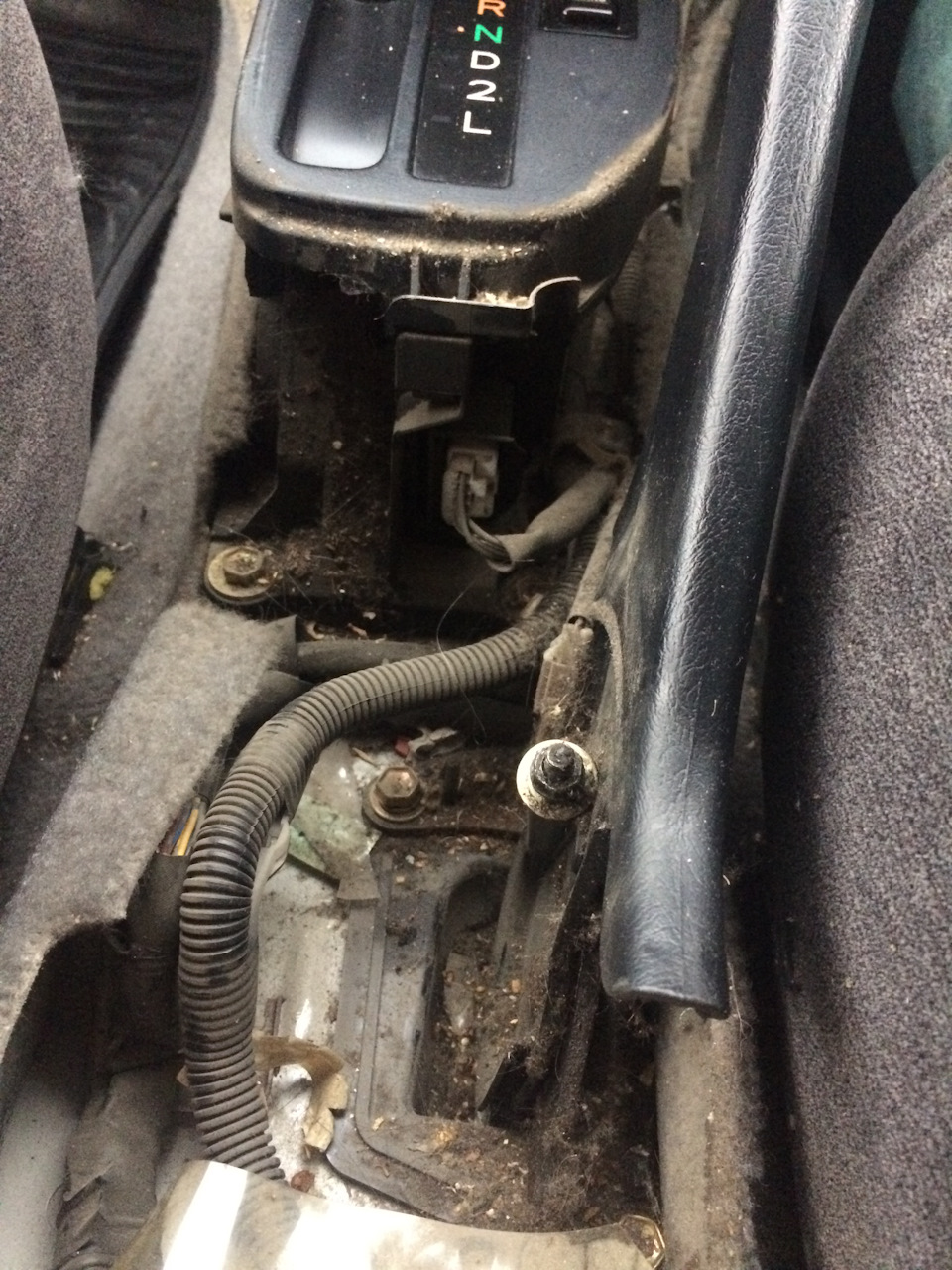

Вот он, этот болтик, на котором нужно притянуть гайку.
Затягивал гайку и периодически проверял как туго затягивается ручник. В итоге отрегулировал до идеального для себя положения. Колодки очень крепко держат на 3 щелчке.

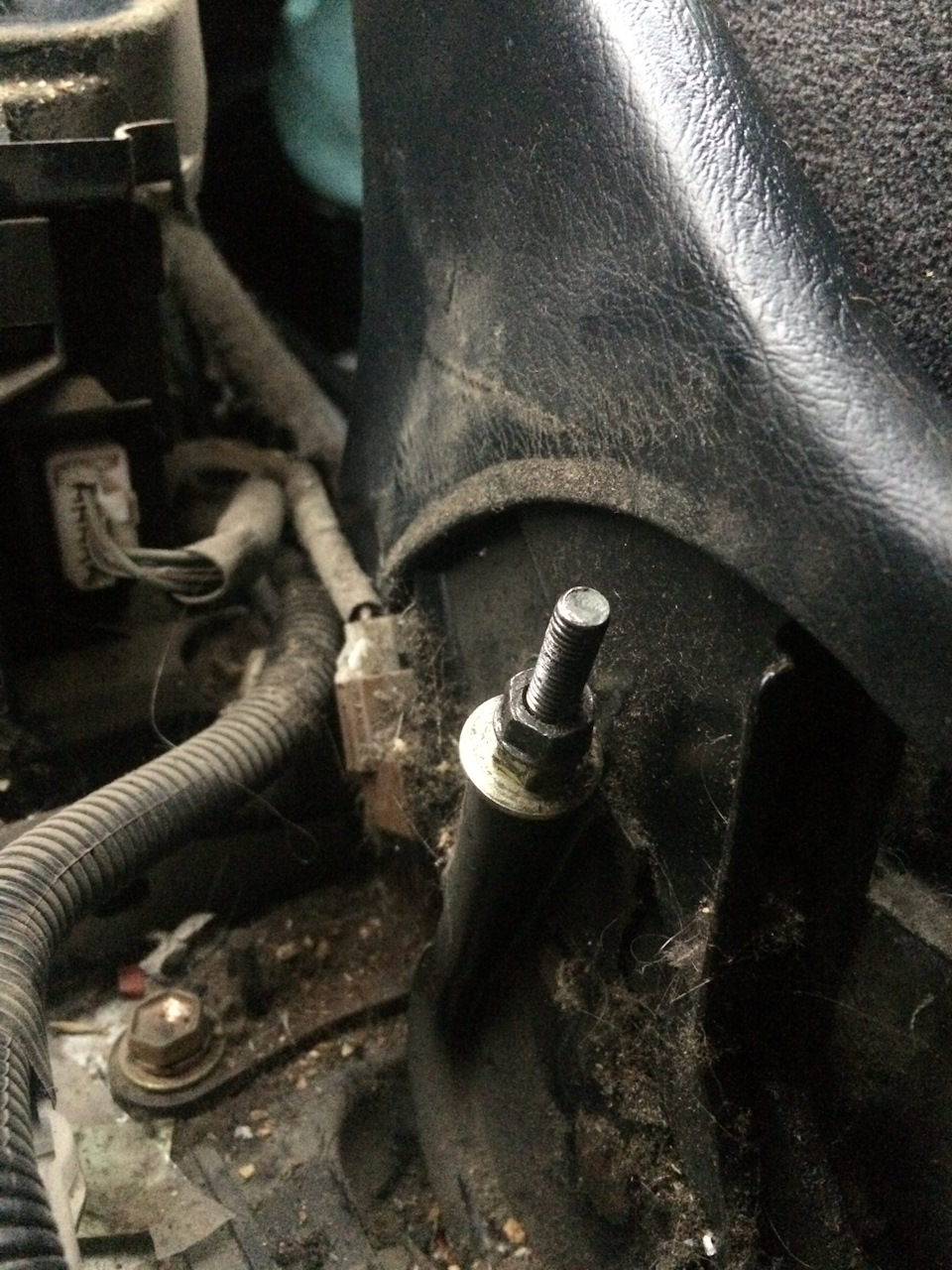

Вот на столько дотянул гайку.

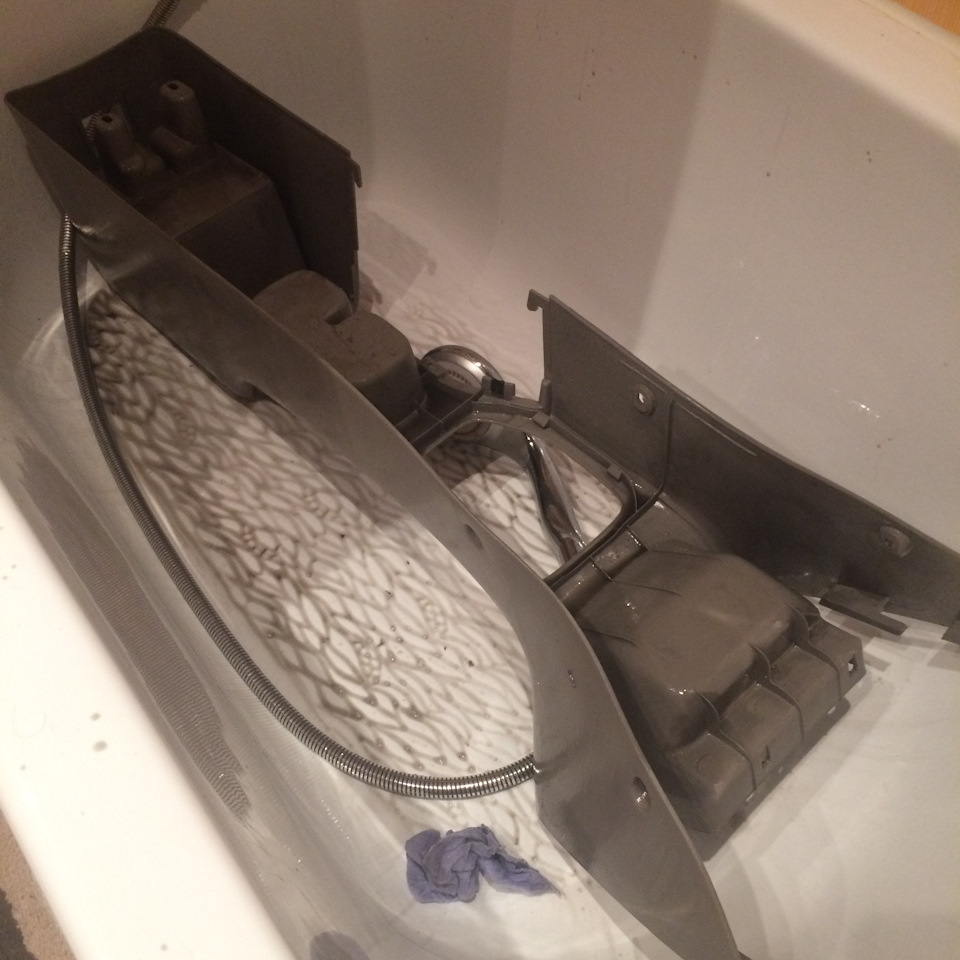

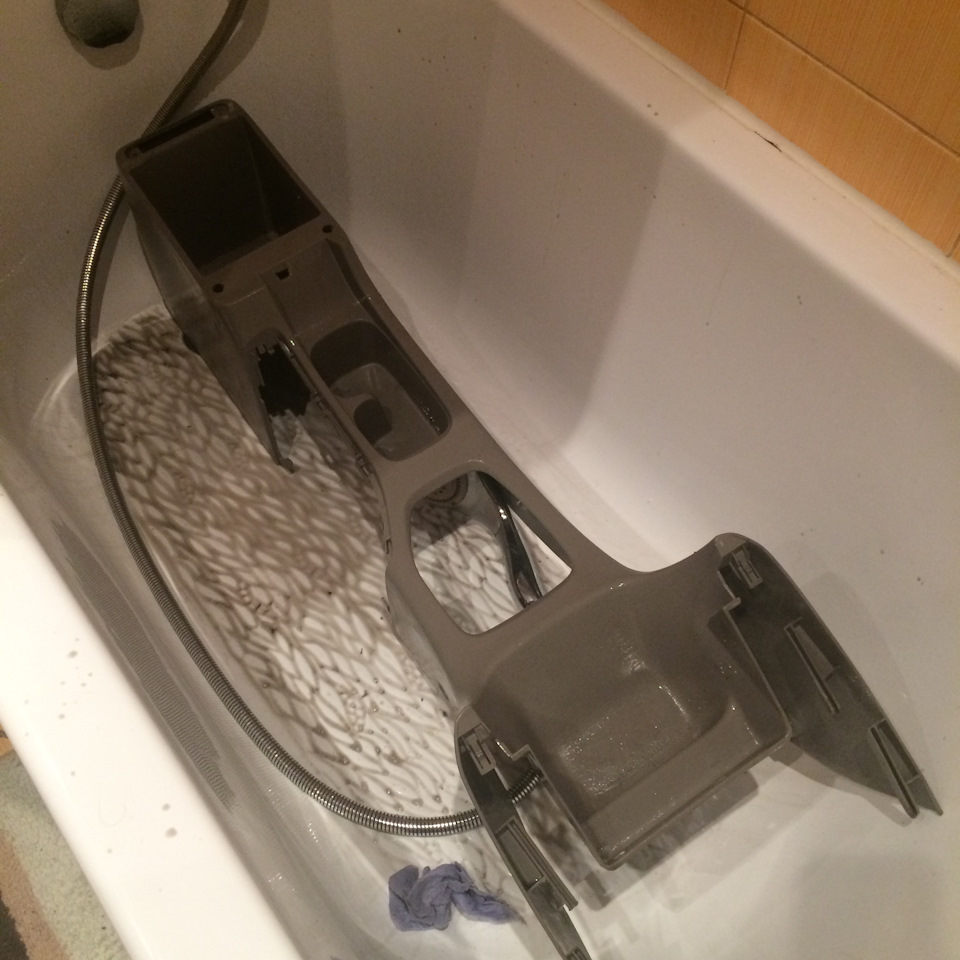

С ручником все. Пошел домой отмывать пластик. Закинул всю консоль в ванну и отмыл Profam(ом) 3000.
Еще давно хотел хорошо помыть подлокотник. Грязи в нем действительно очень много.

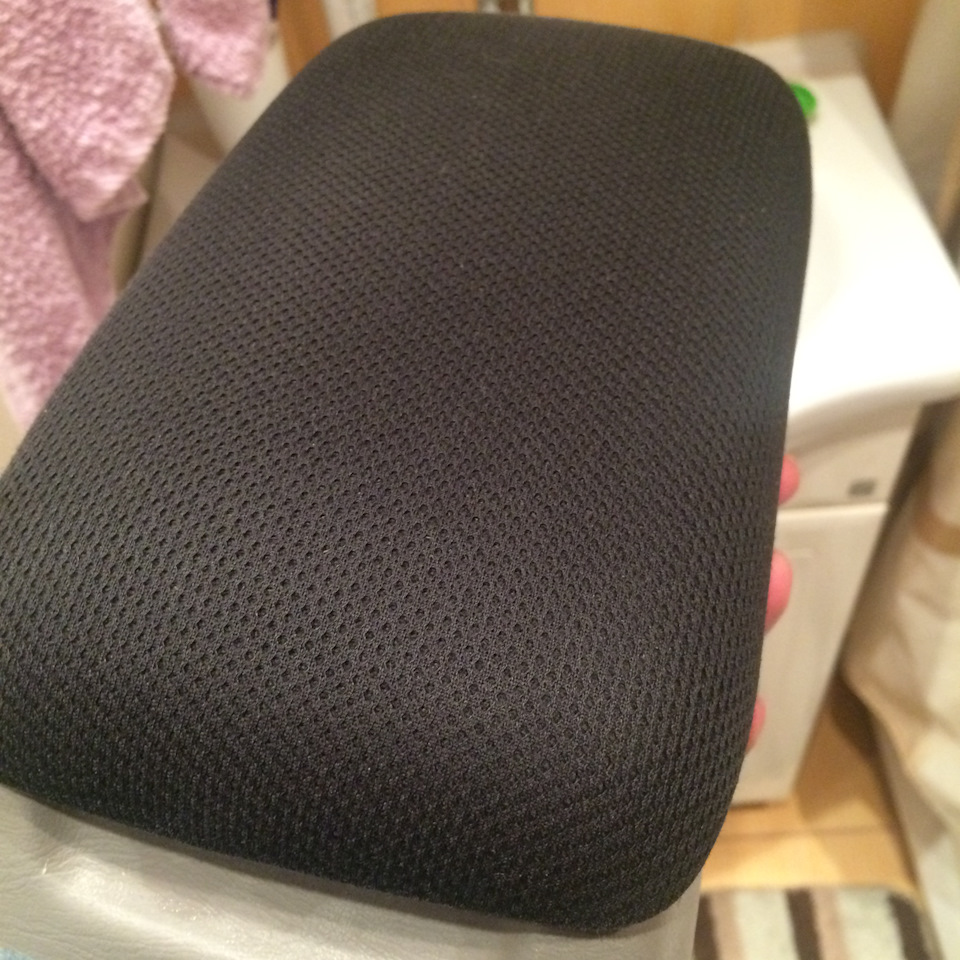

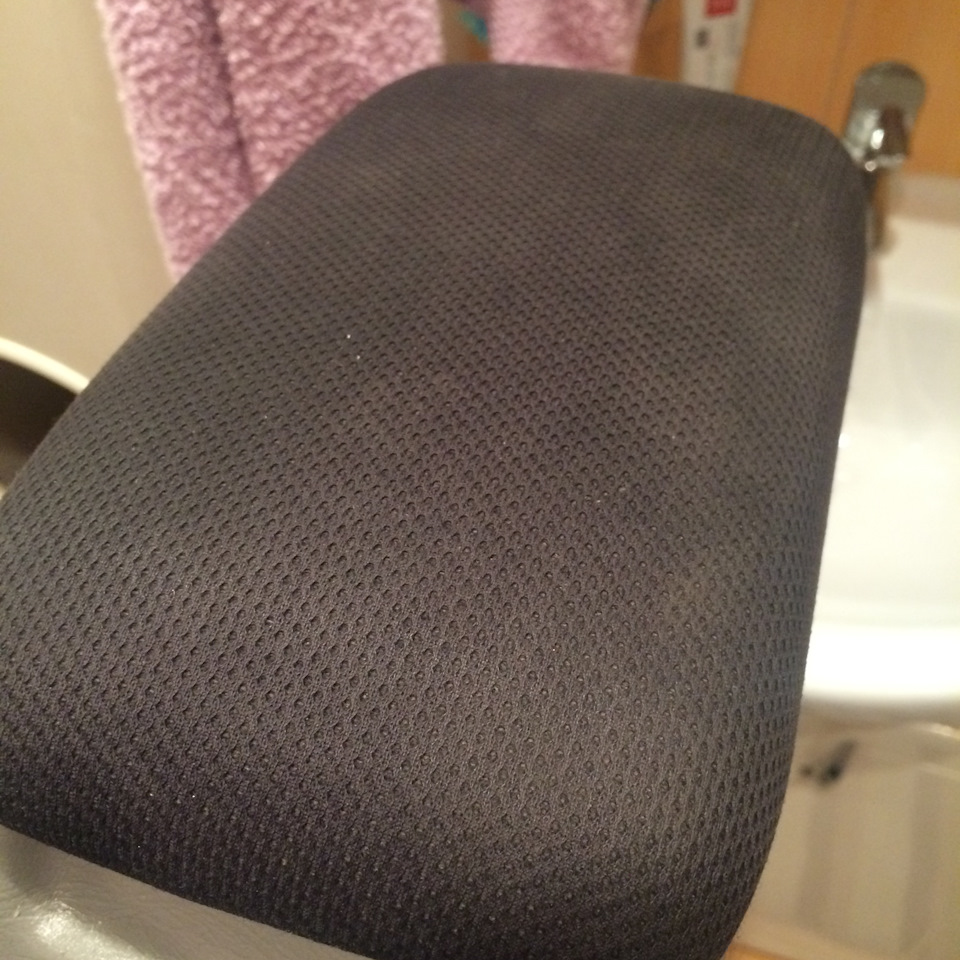

До мойки и после.
Просушил все это и прикрутил на место.
П.С. В недрах ручника откопал японскую наклейку от какой-то игрушки, датированную аж 1998 годом))) Вкипитярил ее дома на холодильник. Хорошо держится)))
Ремонт стояночного тормоза (ручника) Toyota Caldina
Неполадка : порвались пыльники тросиков ручника на Toyota Caldina.
Задача : произвести ремонт стояночного тормоза Toyota Caldina
Ручник был совсем никакой — натягивал рычаг уже до потолка. Всему виной почти 100%-ный износ колодок.
Если нет денег на новые колодки — обратитесь к старому доброму.
Видать еще и тросики неродные
Брать оригинальные колодки ручника смысла нет, вполне подойдут аналоги — например, TRW:
А вот тросики я решил взять исключительно оригинал:
Эквалайзер можно было не заказывать, а просто отпилить творение колхозников. Основной короткий тросик — тоже, в принципе.
Старое снимаем — новое ставим. Кстати, на заметку — в идеале, лучше заменить еще и вот эти крепления, одновременно с тросиками, ибо они оказались сгнившие (номера 90949-01665 и 90949-01777.
Новые тросики радуют глаз — приятно смотреть:
Колодки, кстати, развел перед одеванием тормозного диска настолько, чтобы оставалось минимальное расстояние от абразива до внутренней поверхности диска. Разводятся они подкручиванием вот этой детали — это регулятор тормозных «башмаков», по сути — компенсатор износа колодок. Для него, кстати, в тормозном диске есть резиновая заглушка — не все знают, для чего она нужна.
Регулировочную гайку закрутил примерно наполовину — теперь машина стоит колом на третьем щелчке. На пятом щелчке уже настолько держит, что можно затягивать гайки на колесных проставках.
Регулировочная гайка на ручнике
Еще скажу, что без смазки-спрея и тонкогубцев в механизме барабанных тормозов делать нечего. А смазкой покрыть все пружинки-соединения надо обязательно — это очень подверженное коррозии место. Я использовал литиевую спрей-смазку от Hi-Gear. Кстати, она с трубочкой.
Список запчастей для ремонта ручника Toyota Caldina:
1. Комплект барабанных тормозных колодок TRW GS8714
2. Эквалайзер 4634124010
3. Тросик №1 (короткий) 46410-20440
4. Тросик №2 (правый) 46420-20370
5. Тросик №3 (левый) 46430-20460
Результат : теперь ручник, как с завода. Работы по ремонту стояночного тормоза для Toyota Caldina выполнен.
Замена задних барабанных тормозов Toyota Caldina
Задача: заменить барабанные тормоза для Toyota Caldina на дисковые Bosch.
Кит-комплект пришел в отличном состоянии со всеми
TCM-Club
Официальный форум TCM-Club (Toyota Ceres Marino Club)
Текущее время: Сб дек 25, 2021 11:12 pm
Регулировка задних барабанных тормозов
Регулировка задних барабанных тормозов
Сообщение Эльфийский рыцарь » Вс июн 23, 2013 10:34 pm
Re: Регулировка задних барабанных тормозов
Сообщение васо » Вс июн 23, 2013 11:16 pm
Re: Регулировка задних барабанных тормозов
Сообщение Эльфийский рыцарь » Вс июн 23, 2013 11:20 pm
Re: Регулировка задних барабанных тормозов
Сообщение Эльфийский рыцарь » Вс июн 23, 2013 11:23 pm
Re: Регулировка задних барабанных тормозов
Сообщение Эльфийский рыцарь » Пн июн 24, 2013 12:34 am
когда настраивал так чтоб шоркал барабан,то со 110 до 0 торможу,хоть и срабатывает абс,слышно как сзади слегка посвистывает резина
может просто новые барабаны и их надо прикатать?но ручник то мля должен нормально работать(
Re: Регулировка задних барабанных тормозов
Сообщение Эльфийский рыцарь » Пн июн 24, 2013 12:43 am
Re: Регулировка задних барабанных тормозов
Сообщение romariokm » Пн июн 24, 2013 4:26 am
Re: Регулировка задних барабанных тормозов
Сообщение васо » Пн июн 24, 2013 7:03 am
Re: Регулировка задних барабанных тормозов
Сообщение Levin’ovod » Пн июн 24, 2013 8:19 am
Re: Регулировка задних барабанных тормозов
Сообщение _Bes_ » Пн июн 24, 2013 9:34 am
Re: Регулировка задних барабанных тормозов
Сообщение Эльфийский рыцарь » Пн июн 24, 2013 11:21 am
Re: Регулировка задних барабанных тормозов
Сообщение Эльфийский рыцарь » Пн июн 24, 2013 11:22 am
Re: Регулировка задних барабанных тормозов
Сообщение Эльфийский рыцарь » Пн июн 24, 2013 11:28 am
Re: Регулировка задних барабанных тормозов
Сообщение _Bes_ » Пн июн 24, 2013 11:29 am
Re: Регулировка задних барабанных тормозов
Сообщение Эльфийский рыцарь » Пн июн 24, 2013 11:33 am
Re: Регулировка задних барабанных тормозов
Сообщение Александр163 » Пн июн 24, 2013 12:29 pm
Re: Регулировка задних барабанных тормозов
Сообщение Spawn42 » Пн июн 24, 2013 2:16 pm
Re: Регулировка задних барабанных тормозов
Сообщение Александр163 » Пн июн 24, 2013 2:55 pm
Re: Регулировка задних барабанных тормозов
Сообщение Эльфийский рыцарь » Пн июн 24, 2013 11:39 pm
вобщем робята,в 25-ый раз снял барабаны,снял тормозные механизмы,всё промыл,прочистил,смазал везде где нужно и ненужно) высокотемпературной смазкой для суппортов и тормозных механизмов,собрал всё,свёл колодки до минимума,поставил барабаны,закрутил колёса ииииииии))тормозов задних практически нет)ручник пропал и вовсе)поездил,активно потормозил,ничего не поменялось,и тут я вспомнил букварь,в котором чётко было написано,что при замене тормозных колодок обязательно надо менять пружину регулятора развода колодок,т.е. она от температуры меняет свои свойства и со временем уже не разжимается как надо,но ес-но где я во дворе найду новую пружину)вобщем снял барабаны и вручную звёздочкой развёл колодки так,чтоб они немного шоркали при вращении барабана,поставил колёса и о,чудо,появились тормоза))вобщем теперь машина равномерно быстро тормозит,никуда её не уводит,ручник на 2-м щелчке спокойно держит машину на D,на 3-м на D+кондей,на 4-м задние колёса встают колом))да и обязательно нужно смазывать конец тросика ручника в суппорте,там где он трётся о свой паз,теперь у меня ручник очень предсказуем и мягкий,не надо сильно его тянуть
Стояночный тормоз Toyota Corona
Стояночный тормоз Toyota Corona
Регулировка ручного тормоза Toyota Carina.
Как отрегулировать ручной тормоз, как развести тормозные колодки(барабанные тормоза)… Уменьшаем ход ручни…
Как отрегулировать ручной тормоз с дисковыми тормозами на Toyota RAV4 второго поколения
Регулировка ручника — https://www.youtube.com/watch?v=88mMh2uB7Xg.
Регулировка ручника. Тойота Карана Е.
Замена тросов ручника на toyota corolla АЕ110 кузов
Меняем троса ручника и даем маленький совет.
Подтянуть ручник на тойоте королле
расскажу как развести колодки на барабанной тормозной системе Toyota Allion (Premio)
Доводка троса ручника / задние дисковые тормоза / задние тормоза корона бочка
Подробное описание доводки троса ручного тормоза и тормозного щита при замене барабанов на диски TOYOTA CORONA…
как регулировать задние тормозные колодки Toyota
Регулировка задних тормозных колодок TOYOTA барабанные тормаза.
Установка задних дисковых тормозов TOYOTA CORONA ST 190 (CARINA E)
Третья часть отчёта по замене барабанных тормозов на дисковые на короне бочке. Установка дисковых тормозов…
Регулировка ручного тормоза и задних колодок на тойота дюна 1996 года Toyota Dyna
Регулировка ручного тормоза и задних колодок на тойота дюна 1996 года Toyota Dyna Благодарю вас за просмотры и…
Смотрите видео » Стояночный тормоз Toyota Corona «.
krutilvertel — Электронные книги типографского качества в формате PDF
autodata — Интернет-магазин издательства Легион-Автодата
Установка дисковых тормозов вместо барабанов
Это еще пока в будущем но диски задние уже прикупил от Виша 2005 года по размерам точно подойдут только придется тросик ручного тормоза доработать, как поставлю сделаю фотоотчет.
Ну вот и пришло время. Подробный фотоотчет по установки дисковых тормозов.
И так, немного добавлю для установки необходимо еще купить тормозные шланги от виша подошли отлично
, про снятие колеса писать не буду,
снимаем барабан после чего разбираем старые колодки, откручиваем тросик ручника, далее снимаем фишку ABC тут немного опишу
чтобы снять фишку нужно разобрать пластмассовый чехол он делится на две половины, только после этого можно снять данную фишку. далее приготавливаем шланг подключаем его к суппорту, разбираем старый шланг
, откручиваем ключем на 10 гайку тормозной трубки от шланга, и подключаем подготовленный шланг с суппортом чтоб не убежала тормозная жидкость, за время ремонта пару раз доливал тормозную жидкость. Снимаем ступицу с балки выкручивая 4 болта, после снятия снимаем со ступицы старый кожух. Ставим новый кожух на ступицу и ставим ее на место, для установки необходимо
болты с виша так как они немного длиннее чем родные. Собираем фишку абс в кожух
и устанавливаем на место. Снимаем тросик ручника для этого откручиваем снизу три болта крепления и снимаем за глушителем второй кусок тросика, наш тросик немного длиннее поэтому обрезаем тросик
примерно на 40 мм, также обрезаем пружину
, после чего заклепываем конец тросика и обрабатываем так чтоб тросик вошел в рычаг ручника
. Устанавливает тросик на место и собираем колодки
. После того как колодки установили вешаем тормозной диск при этом регулируем расход колодок (снизу колодок есть регулировочный винт) так чтоб колодки не были свободно и не мешали при вращении диска, ставим суппорт на место затягиваем его, откручиваем штуцер, чтоб стравить воздух с системы ждем пока тормозная жидкость пошла со штуцера после этого затягиваем штуцер, не забываем проверять уровень тормозной жидкости в бочке. Прокачиваем тормоза проверяем отсутствие воздуха в системе
. Собираем тросик ручника в обратной последовательности, после можно подрегулировать тросик в районе педали, там есть регулировочный винт который можно натянуть
. Вторая сторона делается точно так же. После сборки проверка тормозов прошла на ура. Ручник держит проверял на склоне. Тормозит по асфальту прекрасно заноса нет аbc отрабатывает. По времени заняло часа 4,5 не торопясь.
Замена барабанных тормозов на дисковые на Тойота Калдина
Привет подскажи у меня калдина 4вд кузов типо авенсис, немогу одеть барабан свел все что можно еле еле одел а он не крутится кое как снял кто говорит протачивать. Мой Инстаграм Я Вконтакте Мой канал подключен к этой партнерской сети Знаете,я ведь тоже себя ни спецом ни разработчиком тойоты не позиционирую,поэтому дальше спорить не стану.
Кто захочет — поменяет себе ту штучку для душевного спокойствия,кто не поменяет — тоже ничего страшного не случится.
Просто в доказательство того что партномера у ограничителей на дискозадой машине и барабанной разные — скину пару ссылочек на ту деталь.
Снимаем колесо, пытаемся сдёрнуть барабан, ручник опущен, у меня сразу не вышло пришлось вкручивать 2 болта в отверстия для стягивания барабана, да перед этим с внутренней стороны кожуха есть продолговатое окошечко заглушенное резинкой, засовываем туда отвёртку и крутим зубчатое колёсико для сведения колодок!
У меня передний привод и нужны были соответственно от тех у кого в штатном исполнении тоже был. Идеально бы подошли от калдины или карины gt-ки с передним приводом, притом у меня АБС и желательно что бы и там были по году когда его уже ставили, но как оказалось это редкость! Выработки на барабанах не было и болтами на 8 не воспользовался. Во-первых сколько хотят за весь комплект,если конечно не коммерческая тайна?
Себе я брал с дизельного авика рестайла на задних дисковых тормозах,обошелся в 10 уев,визуально такой же как и мой,только внутри сечения. Как отрегулировать ручной тормоз, как развести тормозные колодки барабанные тормоза Уменьшаем ход ручни У меня дисковые вкруг, тормоза реально цепкие, останавливаешься всегда с клювком как бы плавно не тормозил, и после луж не страшно тормозить, с дисков вода за пару метров уходит.
И на больших скоростях на трассе тоже реально выручают, у знакомого с барабанами после длительного оттормаживания тормоза плывут.
Замена задних барабанных тормозов Toyota Caldina
Как снять тормозной барабан который не снимается. Замену колодок начинаем с того, что снимает авто с ручника, предварительно положив что-нибудь под передние колеса, чтобы машина не покатилось! Для упрощения вкручивания болтов в отверстия брызгаем WD, чтобы очистить от грязи и пыли. Начинаем поочередно вкручивать оба болтика, барабан начинает отступать, болты желательно крутить равномерно поочередно, чтоб не перекосить барабан, иначе он не снимется.
Также можно аккуратненько постучать молоточком или чем-нибудь подобным. Замена задних тормозных колодок барабанного типаочень часто вызывает затруднения у владельцев автомоби Колодки, видимо, выели барабан, разошлись и не дают барабану сняться. Сам барабан спокойно болтается на своем месте, а сняться не хочет.
Задние барабаны на тойота калдина как
Видео по замене задних тормозных колодок на тойоте Карине АТ снято для сайта Драйве 2. Также причина может бить в другом если подтекает тормозной цилиндр то стой стороны барабана очень много грязи вследствии чего он прикипел к полуоси здесь только кувалда. Замена задних барабанных тормозных колодок на Toyota Carina кузов. Подписывайтесь, ставьте лайки!
В итоге у Славы nissik знакомого Ильи оказался подходящий комплект, но он был от Карины улыбки с без абс-ными ступицами. В нете нашёл один маленький отчётик о установки таких же, но только со калдины.
Замена барабанных тормозов на дисковые! ваше мнение?
Проверил по каталожным номерам калдиновские и кариновские комплекты, они оказались одинаковыми после чего решил что возьму! Колесо снято, ручник полностью отпущен, машина на надежной подставке.
Отдави эту собачьку и поверни колесико на 0,5 — 1 — 1,5 оборота. Этим ты ослабишь разведение колодок и легко снимешь барабаны.
Замена барабанов на диски
Это вызвано тем, что в барабанах колодками уже продраны канавки и из-за краевого рубца колодки не дают сняться барабану. Перед этим нужно немного открутить штуцер цилиндрика или супорта чтоб немного вытекла жидкость самотёком, Самое то интересное что есть проще способ их заменить это снять колесо снять тормозной барабан в глубине 4 болта открутить и в месте со ступицой отделить от цапфы и стойку откручивать не надо и тяги не трогаешь.
Третья часть отчёта по замене барабанных тормозов на дисковые на короне бочке. Установка дисковых тормозов Правильно провести заказанные работы по замене данных запчастей как задних, так и передних могут На дизельных автомобилях Toyota замена топливного фильтра обычно выполняется несколько проще, но работу тоже Периодичность замены топливного фильтра вы можете узнать в.
Тормоза Toyota Caldina
На срок службы данного компонента Таким образом, после ознакомления с данным материалом можно без проблем подключить смартфон к магнитоле Процесс регулировки тросика в большинстве из них описан достаточно подробно.
А вот какие регулировки Американские и Японские лампы визуально выглядят одинаково, но имеют некоторые различия, которые не позволяют Задние барабаны на тойота калдина. Как снять задний барабан на Toyota Rav4 и поменять ступичный подшипник. Регулировка ручного тормоза Toyota Carina.
Стоимость обслуживания и эксплуатации автомобиля в год
Снятие тормозного барабана. Замена задних тормозных колодок Toyota Corolla AE Замена задних тормозных колодок на Тойоте Карина АТ Замена задних барабанных тормозных колодок на Toyota Carina Замена задних тормозных колодок на Тойота.
Как в одиночку прокачать тормоза. Самое популярное. Замена опорных подшипников на тойоте рав 4. Замена топливного патрубка в тойоте. Замен топливного фильтра на toyota corolla.
ВИДЕО: Доводка троса ручника / задние дисковые тормоза / задние тормоза корона бочка
Как подключить телефон к магнитоле toyota corolla. Замена лампочек в туманках тойота премио. Меня все время поражает то, что продавцы сами не знают чего продают.
Просишь что Тойота королла замена сайлентблоков балки. В данной статье мы поговорим о том, как правильно их менять. Объектом ремонта будет Регулировка тросика акпп тойота ипсум. Замена лампы фары тойота корона премио.
Mitsubishi ASX Клуб
Подскажите технологию регулировки стояночного тормоза
John Starr Младший лейтенант
Сообщения: 331 Зарегистрирован: 01 фев 2013, 11:34 Город: Ростов-на-Дону Авто: ASX 1,6 MT Красный Пробег: 161К + 72К Прошлый авто: Colt 1,3 МТ Красный Поблагодарили: 9 раз
Подскажите технологию регулировки стояночного тормоза
Сообщение John Starr » 27 мар 2013, 15:32
Сообщение Ильдус » 28 мар 2013, 19:11
Mitrich51 Подполковник
Сообщения: 2043 Зарегистрирован: 13 дек 2012, 10:38 Город: Мурманск Авто: Skoda Rapid 2g 1,6 МКПП Пробег: 300+ Прошлый авто: ASX 1.8 CVT Instyle X42 :
Благодарил (а): 262 раза Поблагодарили: 178 раз
Сообщение Mitrich51 » 28 мар 2013, 19:28
Вован74 Капитан
Сообщения: 821 Зарегистрирован: 06 фев 2012, 18:42 Город: Московская область, Малаховка. Авто: MB ML300 Прошлый авто: ASX 1,8 S11 :
Благодарил (а): 50 раз Поблагодарили: 165 раз
Сообщение Вован74 » 28 мар 2013, 19:43
John Starr Младший лейтенант Сообщения: 331 Зарегистрирован: 01 фев 2013, 11:34 Город: Ростов-на-Дону Авто: ASX 1,6 MT Красный Пробег: 161К + 72К Прошлый авто: Colt 1,3 МТ Красный Поблагодарили: 9 раз
Сообщение John Starr » 29 мар 2013, 09:26
dogmos Маршал ASX
Сообщения: 6040 Зарегистрирован: 11 июл 2010, 11:39 Авто: Белое :
Благодарил (а): 62 раза Поблагодарили: 463 раза
Сообщение dogmos » 29 мар 2013, 11:24
John Starr
Думаю технология не должна отличаться
John Starr Младший лейтенант Сообщения: 331 Зарегистрирован: 01 фев 2013, 11:34 Город: Ростов-на-Дону Авто: ASX 1,6 MT Красный Пробег: 161К + 72К Прошлый авто: Colt 1,3 МТ Красный Поблагодарили: 9 раз
Сообщение John Starr » 29 мар 2013, 11:40
dogmos Маршал ASX Сообщения: 6040 Зарегистрирован: 11 июл 2010, 11:39 Авто: Белое :
Благодарил (а): 62 раза Поблагодарили: 463 раза
Сообщение dogmos » 29 мар 2013, 11:42
John Starr Младший лейтенант Сообщения: 331 Зарегистрирован: 01 фев 2013, 11:34 Город: Ростов-на-Дону Авто: ASX 1,6 MT Красный Пробег: 161К + 72К Прошлый авто: Colt 1,3 МТ Красный Поблагодарили: 9 раз
Сообщение John Starr » 29 мар 2013, 11:49
MAD MAX Лейтенант
Сообщения: 386 Зарегистрирован: 16 дек 2012, 08:28 Город: сто верст от Байкала Авто: asx s11 Instyle 1,8 cvt темно-серый U17 Пробег: 60 тыщ Прошлый авто: ВАЗ 21099, Toyota Corsa, Toyota Premio, Toyota Allion Благодарил (а): 1 раз Поблагодарили: 2 раза
Сообщение MAD MAX » 28 окт 2013, 15:44
MAD MAX Лейтенант Сообщения: 386 Зарегистрирован: 16 дек 2012, 08:28 Город: сто верст от Байкала Авто: asx s11 Instyle 1,8 cvt темно-серый U17 Пробег: 60 тыщ Прошлый авто: ВАЗ 21099, Toyota Corsa, Toyota Premio, Toyota Allion Благодарил (а): 1 раз Поблагодарили: 2 раза
Сообщение MAD MAX » 16 ноя 2013, 22:40
Сам спрасил, сам ответил
На авто дорестал исходя из workshop manyal момент 3-5 щелчков, на рестайле уже 6-7 щелчков. Какие еще отличия в регулировках приготовили япы/янки остается только гадать (ну чем им ручник то не угодил)
Сообщение 29RUS » 16 ноя 2013, 22:43
MAD MAX Лейтенант Сообщения: 386 Зарегистрирован: 16 дек 2012, 08:28 Город: сто верст от Байкала Авто: asx s11 Instyle 1,8 cvt темно-серый U17 Пробег: 60 тыщ Прошлый авто: ВАЗ 21099, Toyota Corsa, Toyota Premio, Toyota Allion Благодарил (а): 1 раз Поблагодарили: 2 раза
Сообщение MAD MAX » 17 ноя 2013, 05:01
Сообщение 29RUS » 17 ноя 2013, 10:39
MAD MAX Лейтенант Сообщения: 386 Зарегистрирован: 16 дек 2012, 08:28 Город: сто верст от Байкала Авто: asx s11 Instyle 1,8 cvt темно-серый U17 Пробег: 60 тыщ Прошлый авто: ВАЗ 21099, Toyota Corsa, Toyota Premio, Toyota Allion Благодарил (а): 1 раз Поблагодарили: 2 раза
Сообщение MAD MAX » 17 ноя 2013, 14:24
Будте уж до конца любезны — есть ли список всех изменений, если да то список в студию
ну или ссылочку хотя бы
Предохранители и реле Toyota Premio (T260), 2007 — 2016
Большинство цепей питания электрооборудования японского седана защищено предохранителями. Мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в подкапотном пространстве и салоне.
Приведенные схемы актуальны для автомобилей Тойота Премио (T260) 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 года 2WD&4WD с двигателями 1NZ-FE (1.5 л), 2ZR-FE (1.8 л) и 3ZR-FAE (2.0 л).
В салоне
Расположение компонентов (приборная панель). 1 — блок корректора фар, 2 — монтажный блок под приборной панелью, 3 — соединительные разъемы (CAN), 4 — усилитель транспондера, 5 — ионизатор воздуха, 6 — электронный блок управления EPS, 7 — блок управления системой EntQr&Start, 8 — блок Управления блокировкой переключения, 9 — электронный блок управления RS, 10 — блок управления системой парковки (модели с камерой заднего обзора), 11 — электропривод и блок управления блокировкой рулевой колонки, 12 — маршрутизатор, 13 — блок управления системой парковки (модели с задними датчиками системы парковки).
В моторном отсеке
Расположение компонентов (моторный отсек и кузов). 1 — модулятор давления/электронный блок управления ABS, 2 — монтажный блок в моторном отсеке, 3 — электронный блок управления двигателем.
