Как отрегулировать клапана на соболе
Регулировка клапанов, натяжной ролик
Пока Соболь стоит в гараже решил произвести регулировку клапанов. Промерил сначала зазоры, которые были: от 0,05 до 0,2. Выставил зазоры по совету драйвовчан везде 0,35.
Далее коротко в фото:

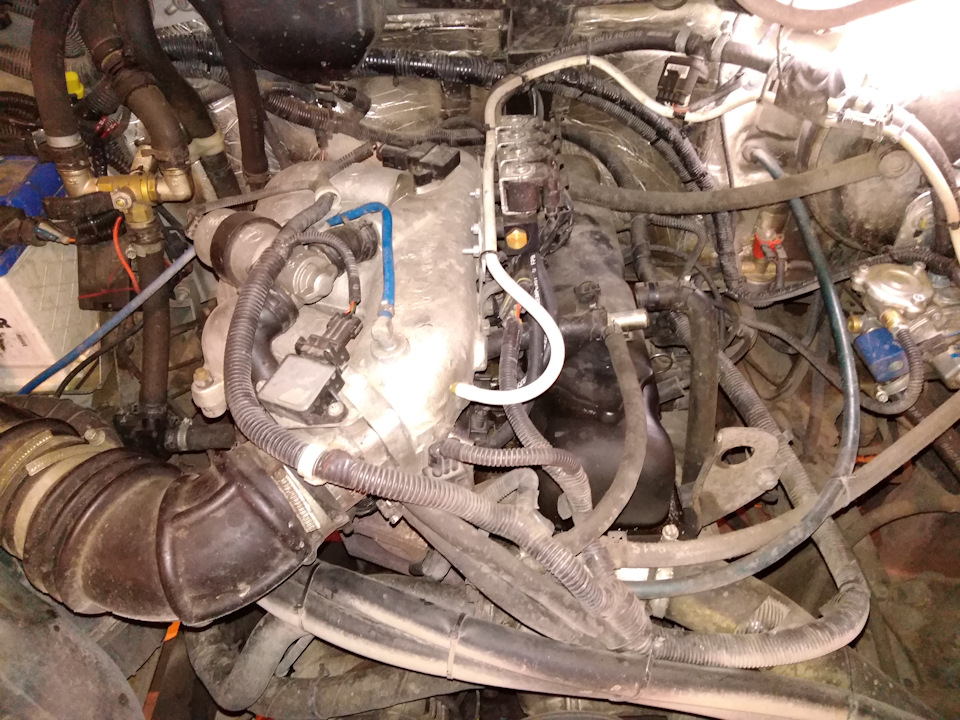

Демонтировал «мешающие» шланги. Заодно поменяем, т.к. лопнули:

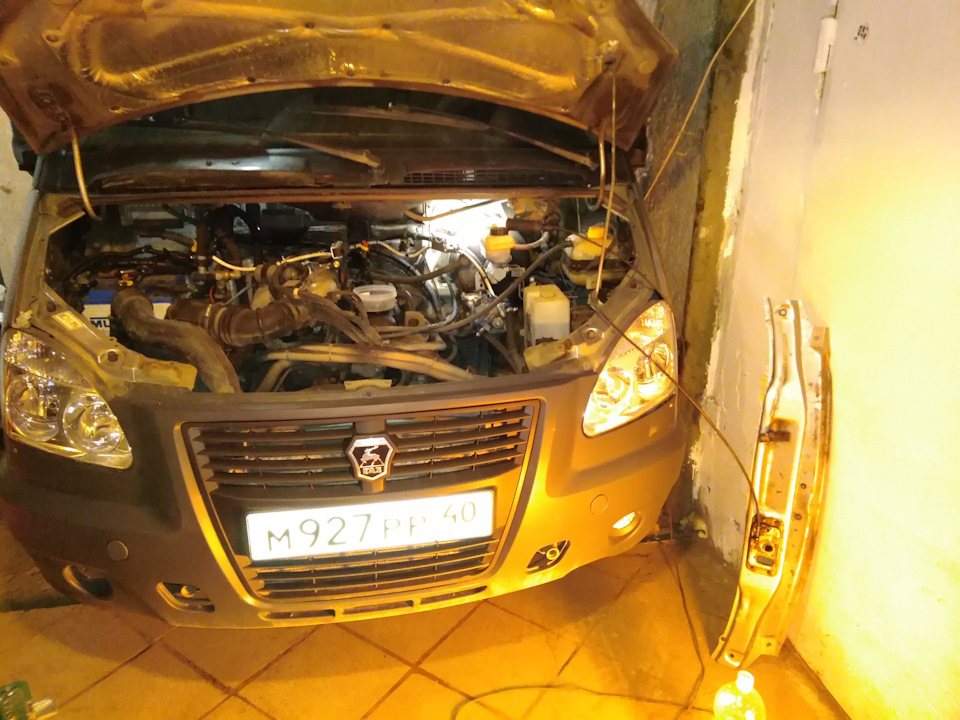

Демонтировал переднюю поперечину:

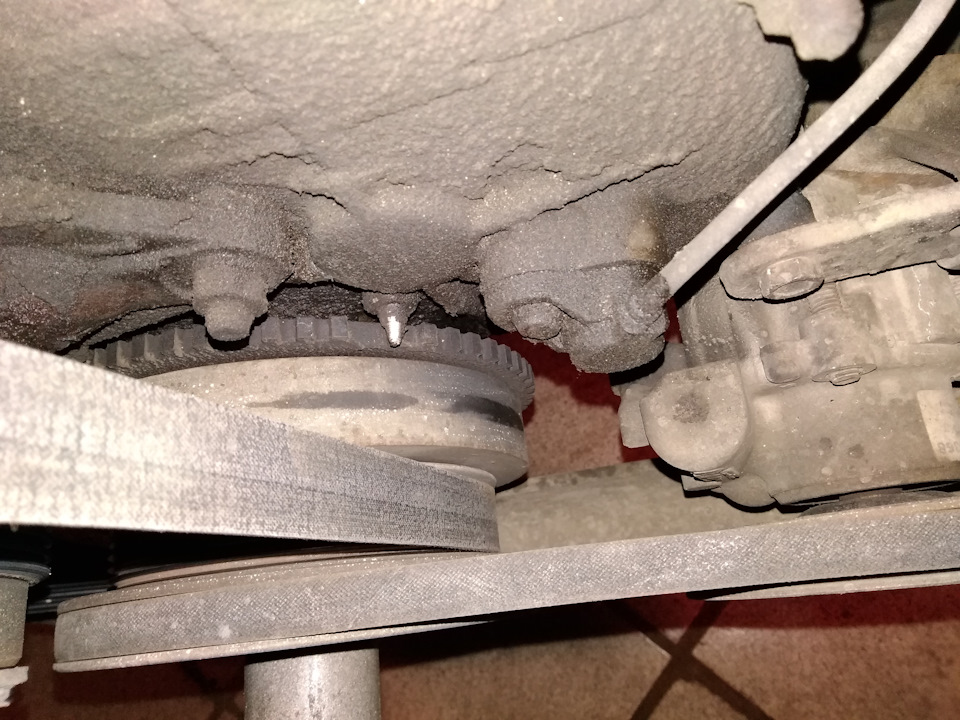

Снял вентилятор и головкой на 36 совместил метки:

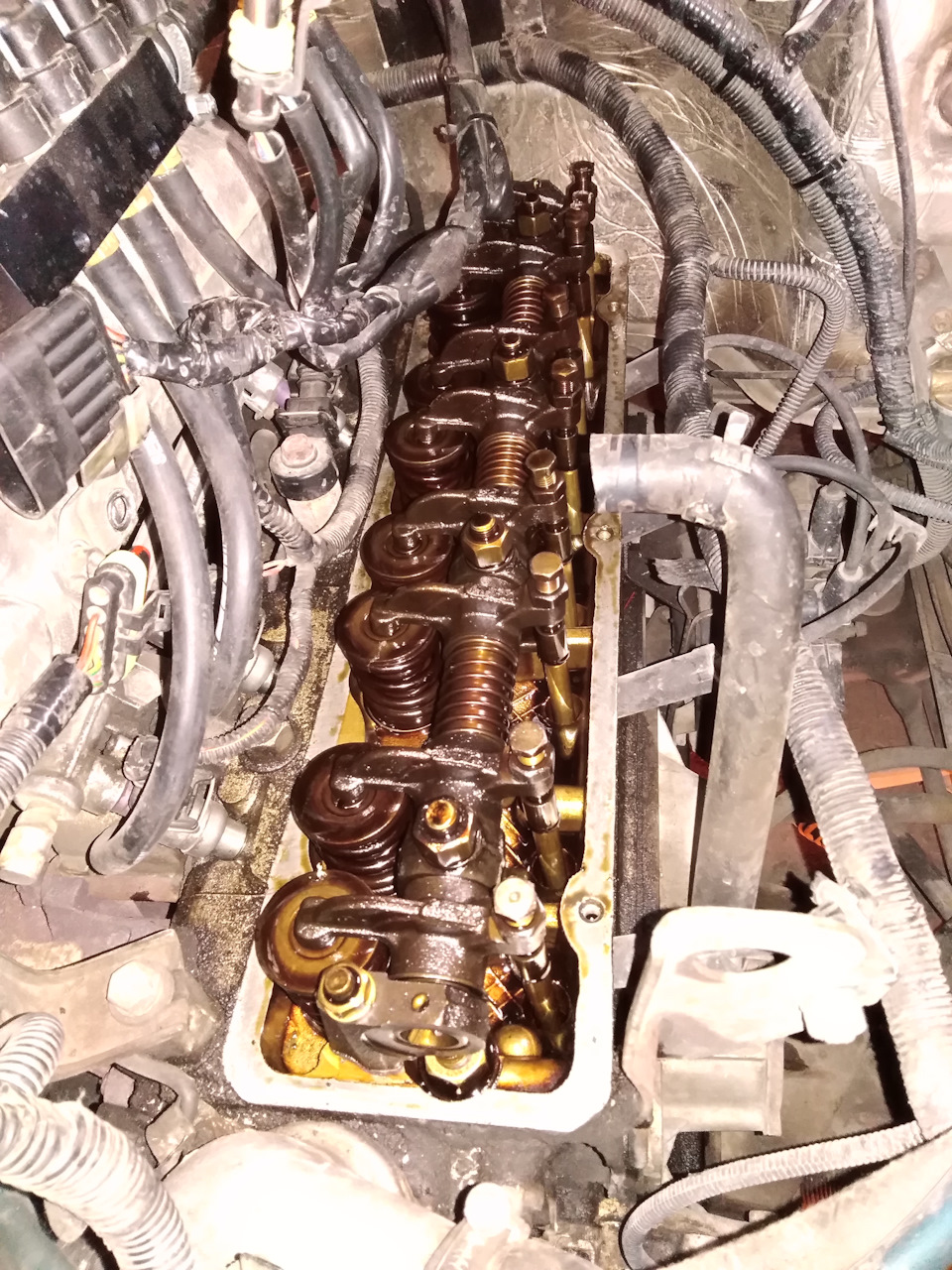

Далее демонтируем клапанную крышку и все, что мешается:
Необходимо будет перейти на другое масло — это за… испачкало двигатель!

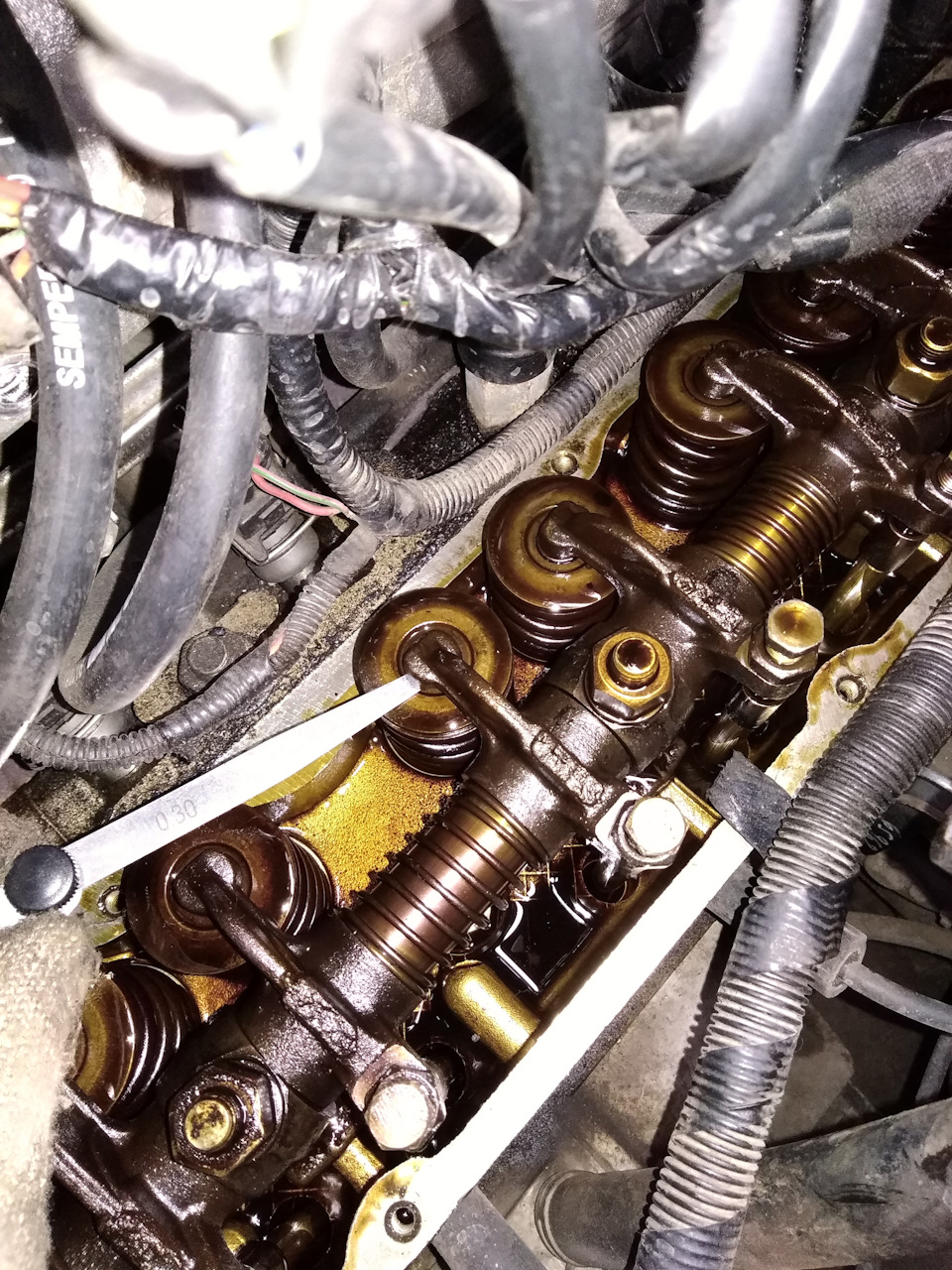

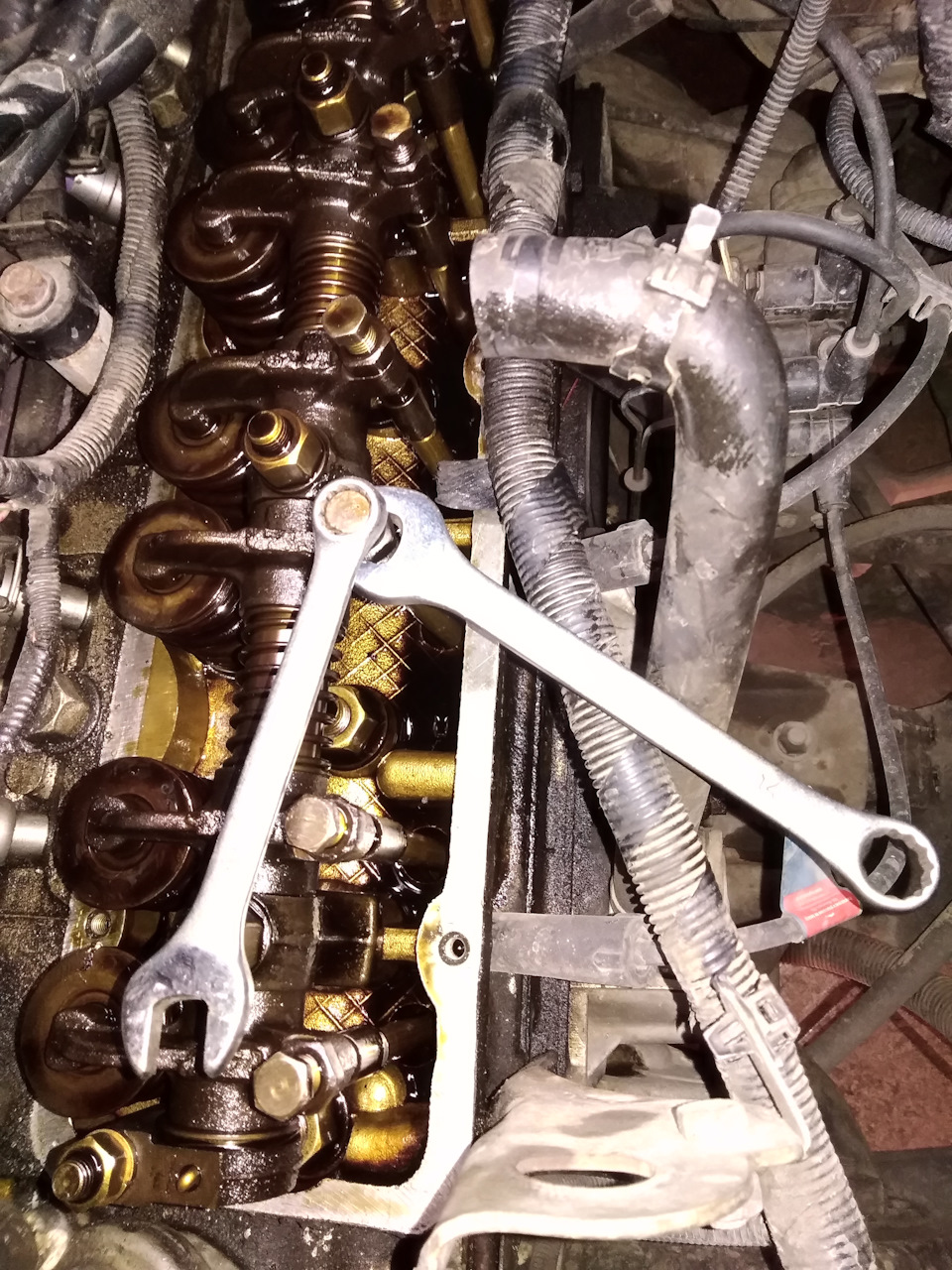

Далее ключами 11 и 14, щупами выставляем зазоры:
После выставления собираем все в обратном порядке. Собирать буду завтра, т.к. прокладку клапанной крышки купить забыл, а «родная» вся рассыпалась.
Также демонтировал и «посмотрел» натяжной ролик, который последнее время поскрежевал…
Разобрал его — почти нет смазки, набил…собрал, почистил — вроде не шумит. Поездим, посмотрим:
Регулировка клапанов на газель бизнес умз 4216
Двигатель УМЗ 4216 Ульяновского моторного завода является аналогом карбюраторного двигателя типа УМЗ 421 или ЗМЗ 410. Распределительный вал с нижним расположением, а движение коромысел приводится в действие через штанги, выполненные из алюминиевого сплава. Рабочая скользящая часть коромысла упирается в стержень клапана между которыми производится регулировка теплового зазора. На противоположной стороне коромысла вворачивается регулировочный болт, фиксирующийся гайкой. Регулировочные болты для настройки положения плунжеров гидрокомпенсаторов изготавливаются с отверстием и каналом для подвода масла. Регулировка клапанов УМЗ 4216 осуществляется на холодном двигателе с температурой не ниже 20 градусов и не выше 30.
Регулировка без гидрокомпенсаторов
До 2009 года на автомобиль Газель устанавливался двигатель УМЗ 4216 без гидрокомпенсаторов, по конструкции газораспределительного механизма практически ничем не отличающийся от ранее созданного карбюраторного двигателя УМЗ 100 (народное название «сотка»).
С началом выпуска автомобилей Газель бизнес, двигатель «сотку» модернизировали, установили инжектор, и сальник «набивку» заменили резиновым стандартным. Кроме этого, с установленным катализатором, автомобиль стал принадлежать классу Евро-3. Регулировка тепловых зазоров клапанов УМЗ 4216 выполняется по инструкции завода изготовителя, аналогично технологии, выполняемой на Газели «сотка».
Периодичность регулировки на ДВС рекомендуется проводить каждые 10000 км пробега. Если автомобиль обслуживается постоянно у одного специалиста, регулирующего зазоры, то по его рекомендации интервал пробега между настройкой может быть увеличен до 20000 км.
О необходимости регулировки зазоров, мотор напоминает водителю отсутствием тяговых характеристик, увеличенным расходом топлива или слишком громким звенящим цоканьем. Опытный специалист может уже по звукам работающего на холостом ходу двигателя определить в каком состоянии находятся тепловые зазоры. Ровно работающий двигатель с отсутствием не громких стуков клапанов является признаком малого по норме зазора («пережатый» клапан) и, наоборот, очень громкий стук свидетельствует о слишком большом зазоре. И в том, и в этом случае необходимо приводить в норму тепловые зазоры, так как если уходит зазор в процессе эксплуатации в плюс или минус, происходит изменение фазы впрыска.
Влияние зазора на фазу впрыска объясняется скоростью нарастания контакта поверхности кулачка распредвала со стержнем клапана. При меньшем зазоре или его отсутствии скорость увеличивается и клапан открывается и закрывается с некоторым опережением. В случае увеличенного зазора, работа клапана происходит с запаздыванием. Поэтому, когда владелец просит отрегулировать зазор под газ желательно доходчиво ему объяснить принцип газораспределения и регулирование производится также, как и устанавливается зазор под бензин.
Порядок регулирования определен конструкцией двигателя и осуществляется в два приема. Если автомобиль приехал на обслуживание, то необходимо перед началом работ снизить температуру двигателя естественным путем. Для этого достаточно открыть капот моторного отсека, а для ускорения процесса охлаждения установить над двигателем автономный вентилятор, работающий от АКБ автомобиля.
Технологическая схема работ следующая:
Технология регулирования клапанов не сложная и ее можно осуществить в два оборота своими руками. Установив метку на коленчатом вале необязательно выворачивать свечи и определять такт сжатия. Учитывая, что клапан находится без компенсатора, достаточно покрутить вокруг оси первую или восьмую штангу. При вращении, например, восьмой штанги и не подвижности первой, начинать регулирование необходимо в соответствии с п.7 вышеуказанной технологической схемы.
Правильная регулировка клапанов на двигателе УМЗ 4216 – это залог его успешной работы, в части касающейся тяговой характеристики, ровного холостого хода и снижения расхода топлива.
Автомобили Газель, выпускающиеся с экологической нормой Евро 4 и двигателями УМЗ А 274 EvoTech 2.7 и другими аналогичными моделями Эватек (иногда называют «иватек») работают с гидрокомпенсаторами и редко нуждаются в поправке их положения относительно коромысла. С установленными гидрокомпенсаторами регулируются не зазоры (их нет), а только взаимодействие коромысла с плунжером. Необходимо отметить, что на ЗМЗ двигателях с двумя распредвалами, гидрокомпенсаторы работают на порядок устойчивее и не нуждаются в механическом регулировании их положения.
Регулировка клапанов умз 4216 с гидрокомпенсаторами
Порядок регулировки клапанов с установленными на штангах гидрокомпенсаторами производится по той же схеме, что и без компенсаторов. На нулевом положении коленчатого вала регулировочным болтом настраиваются положения первого, второго, четвертого и шестого плунжеро. Поворотом на 360 градусов (второй оборот) настраиваются восьмой, седьмой, пятый и третий.
Особенность регулирования двигателя 42164, установленного на Газель бизнес класса Евро 4, заключается в отсутствии необходимости использовать контрольно-измерительные щупы. Основными инструментами для выполнения этой процедуры являются гаечные ключи «14» и «11» рожкового исполнения и отвертка с шлицевым наконечником.
Ключом на «14» (редко используется ключ на «15») расслабляем фиксирующую гайку на регулировочном болте и выворачиваем болт до полного расслабления штанги с компенсатором. Затем отверткой заворачиваем болт до соприкосновения с гидрокомпенсатором.
Далее гаечным ключом на «11» продолжаем доворачивать по часовой стрелке регулировочный болт. Несмотря на рекомендацию завода производить «доворот» болта на два полных оборота, практика показывает иную методику, при которых плунжер компенсатора занимает правильную рабочую позицию, а именно:
Понятие «отрегулировать клапаны» не соответствует фактическим процедурам настройки гидрокомпенсаторов на автомобиле Газель бизнес. После настройки положения гидрокомпенсаторов щупом можно проверить зазоры и убедиться, что толкатель коромысла плотно прилегает к торцевой поверхности стержня закрытого клапана. Минимальный допустимый зазор может составлять от 0,01 до 0,08 мм.
Произвести регулировку гидрокомпенсаторов на ДВС не сложно и своими руками. Инструкция, гаечные ключи, плоскогубцы и отвертка – это все необходимое для выполнения технического обслуживания газораспределительного механизма.
Иногда, после проведенных операций стучат клапана на холодном двигателе. Стук клапанов иногда напоминает звук инжектора (форсунку) или клапана адсорбера. Поэтому необходимо точнее определить источник шума и лучше это сделать стетоскопом.
При выявлении стука клапанов с установленными компенсаторами, необходимо прогреть двигатель до рабочей температуры и затем увеличить обороты до 2000-3000. Если стук не прекратится, то заменить гидрокомпенсаторы.
Регулировка клапанов Газель Некст
На основе двигателя УМЗ 4216 разработан двигатель Эвотек (УМЗ Evotech). Модернизация, в основном, коснулась блока цилиндров, а принцип и конструктивные элементы газораспределительного механизма остались неизменными. Обеспечена автоматическая регулировка тепловых зазоров клапанов с компенсаторами. Двигатель 4216 евотеч, как часто его называют владельцы с установленными гидрокомпенсаторами эксплуатируется на автомобилях Газель Next.
Порядок регулировки ничем не отличается от процедуры обслуживания газораспределительного механизма УМЗ 4216. Исключение только в демонтаже клапанной крышки. Клапанная крышка выполнена из пластика и крепится к головке блока цилиндров десятью болтами (на 4216 крепление крышки осуществляется шестью болтами).
Видео
Как повести регулировку клапанов 4216 двигателя ГАЗель — рассмотрим досконально
Автолюбители могут обходиться без услуг специализированных мастерских по ремонту автомобилей при необходимости регулировки клапанов двигателя 4216 «Газель». Рассмотрим, как это делается своими руками в гаражных условиях. Данная информация будет полезна для каждого автолюбителя.
Технические особенности
Как отрегулировать клапана на 4216 двигателе Газели? На самом деле, эта работа не сложна. Но важно все сделать правильно. Для этого нужно знать признаки неправильной настройки клапанов и некоторые особенности 4216 двигателя.
Основным признаком неисправности является повышенная шумность мотора и пропуски в работе цилиндров. При этом будут слышны ритмичные, достаточно звонкие стуки.
Также вместе с этим может наблюдаться повышенный расход топлива и/или троение двигателя. Все это говорит о необходимости отрегулировать клапана.
При этом нужно учесть, что рабочий ход цилиндров 1-2-4-3. Не забудьте, что зазоры в выпускных клапанах 1 и 4 цилиндра будут примерно на 0,5 мм меньше.
Как выполнить регулировку клапанов после разборки блока
Двигатель после капитального ремонта и полной разборки обязательно нужно регулировать повторно, то же относится и к работе клапанов. Принцип настройки зазора остается идентичный, только необходимо прежде всего провести комплексное обслуживание мотора, то есть сделать обкатку хотя бы в 50-60 км. Не следует обращать внимания на то, что клапаны в этот период будут не отрегулированы.
Проезд необходим для того, чтобы масло попало во все отделы двигателя, прокладки расправились, а сами клапаны уселись, как говорят мастера по ремонту.
И конечно же, регулировка выполняется только в полностью исправном двигателе. Если там не работает одна из свечей или стучит шатун из-за разболтанного пальца — все это нужно исправлять в обязательном порядке. Далее выполняется регулировка по вышеуказанному алгоритму.
Если же зазор довольно быстро сбивается, то причины этого могут быть следующие:
В Газели инжекторного типа (то есть без карбюратора, а с системой прямого впрыска) принцип регулировки клапанов аналогичный, только ресивер снимать не потребуется. В этом случае достаточно просто снять клапанную крышку, за которой и скрывается доступ к необходимым затяжным гайкам.
Правда, такие УМЗ-4216 сейчас встречаются достаточно редко, так как производитель выпускал данные автомобили ограниченными партиями. Специалисты после выполнения регулировки клапанов рекомендуют заменять и прокладку клапанной крышки. Ту, что устанавливают непосредственно на заводе, можно сразу выбросить — ее качество, как и долговечность, оставляет желать лучшего.
Без применения щупа отрегулировать зазор достаточно сложно. Можно воспользоваться специальной рейкой, но ее толщина должна быть четко установленной именно на 0,35 мм. Выполнять регулировку «на горячую» не рекомендуется — допущение малейшей ошибки выльется в значительные нарушения в работе мотора, а то и приведет к выходу его из строя. Особенно от этого страдают сами клапаны, которые через несколько сотен километров просто прогорают.
Покажем как произвести регулировку клапанов в двигателя УМЗ 4216 установленным на Газель Бизнес. Этот мотор без гидрокомпенсаторов, можно встретить также на автомобилях УАЗ и Волга. Снимаем сапунный шланг идущий на впускной коллектор, далее откручиваем 6 болтов крепления клапанной крышки. Снимаем шланг на вакуумник. Снимаем крышку. Устанавливаем метки и совмещаем их:
Ремонт двигателей ГАЗ 27 март 2 207 0
Покажем как произвести регулировку клапанов в двигателя УМЗ 4216 установленным на Газель Бизнес. Этот мотор без гидрокомпенсаторов, можно встретить также на автомобилях УАЗ и Волга. Снимаем сапунный шланг идущий на впускной коллектор, далее откручиваем 6 болтов крепления клапанной крышки. Снимаем шланг на вакуумник. Снимаем крышку. Устанавливаем метки и совмещаем их:
Если машина без гидрокомпенсаторов, клапана должны освободится, либо на четвёртом цилиндре, либо на первом. У нас освободился первый цилиндр, на нём клапана не нажаты, на четвёртом наоборот. Выпускные клапана мы настраиваем 0.4, так как машина работает на газу, выпускные клапана сильно зажимает, зазор меньше, можно просто не успеть настроить и прогорит седло клапана или сам клапан. Если вы эксплуатируете только на бензине, можно настраивать 0.3. Впускные клапана делаем на 0.3, в инструкциях советуют делать 0.35 но при этом они сильно звенят, автомобиль бывает даже хуже тянет.
Видео регулировка клапанов в Газель Бизнес УМЗ 4216
Регулировка клапанов УМЗ 4216. Газель Бизнес. часть 1
Регулировка клапанов УМЗ 4216. Газель Бизнес. часть 2
Для чего регулировать?
Их обычно настраивают для того, чтобы двигатель работал устойчивее в любых диапазонах оборотов. Клапана – это очень важная часть механизма газораспределения. Если настройка зазоров сбилась, то значительно повышается износ различных деталей в ГРМ. Повышается шумность работы силового агрегата, увеличивается расход топлива, что очень существенно для коммерческого транспорта.
Если в процессе работы двигателя прослушивается звон, если стало труднее запустить холодный мотор, а при холодном запуске свечи заливает топливом, тогда пришло время для регулировки клапанов двигателя 4216 “Газель”.
Зазоры сбиваются по следующим причинам. Это выход из строя коленвала двигателя, неверный момент срабатывания кулачков в механизме распределения газов. Также зазоры уходят, если имеются различные нарушения целостности блока двигателя.
Причиной повышенного или пониженного зазора может быть и манера вождения водителя. Если водитель предпочитает агрессивное управление, что выражается в резком отпускании сцепления, то это обязательно ведет к интенсивному и преждевременному износу деталей механизма газораспределения.
Инструменты
Для этой работы вам понадобится минимальный набор инструментов:
Это основные инструменты, также понадобится длинная шлицевая отвертка для определения положения цилиндра, но использовать ее необязательно.
Регулировка клапанов Газель Некст
На основе двигателя УМЗ 4216 разработан двигатель Эвотек (УМЗ Evotech). Модернизация, в основном, коснулась блока цилиндров, а принцип и конструктивные элементы газораспределительного механизма остались неизменными. Обеспечена автоматическая регулировка тепловых зазоров клапанов с компенсаторами. Двигатель 4216 евотеч, как часто его называют владельцы с установленными гидрокомпенсаторами эксплуатируется на автомобилях Газель Next.
Порядок регулировки ничем не отличается от процедуры обслуживания газораспределительного механизма УМЗ 4216. Исключение только в демонтаже клапанной крышки. Клапанная крышка выполнена из пластика и крепится к головке блока цилиндров десятью болтами (на 4216 крепление крышки осуществляется шестью болтами).
Настройка механизма на ГАЗе
Элементы газораспределительного механизма (ГРМ) при включенном двигателе испытывают постоянное воздействие от газов, следствием чего становится изменение зазоров:
О необходимости регулировки клапана предупреждает ряд признаков:
Несомненно, регулировка клапанов на автомобиле требует:
Регулировка зазора на клапанах производится следующим образом:
Регулировка клапана УМЗ-4216
Если настройка выполнена правильно, всякий посторонний шум в силовой установке исчезнет.
Видео
Регулировка клапанов умз 4216 с гидрокомпенсаторами
Порядок регулировки клапанов с установленными на штангах гидрокомпенсаторами производится по той же схеме, что и без компенсаторов. На нулевом положении коленчатого вала регулировочным болтом настраиваются положения первого, второго, четвертого и шестого плунжеро. Поворотом на 360 градусов (второй оборот) настраиваются восьмой, седьмой, пятый и третий.
Особенность регулирования двигателя 42164, установленного на Газель бизнес класса Евро 4, заключается в отсутствии необходимости использовать контрольно-измерительные щупы. Основными инструментами для выполнения этой процедуры являются гаечные ключи «14» и «11» рожкового исполнения и отвертка с шлицевым наконечником.
Ключом на «14» (редко используется ключ на «15») расслабляем фиксирующую гайку на регулировочном болте и выворачиваем болт до полного расслабления штанги с компенсатором. Затем отверткой заворачиваем болт до соприкосновения с гидрокомпенсатором.
Далее гаечным ключом на «11» продолжаем доворачивать по часовой стрелке регулировочный болт. Несмотря на рекомендацию завода производить «доворот» болта на два полных оборота, практика показывает иную методику, при которых плунжер компенсатора занимает правильную рабочую позицию, а именно:
Понятие «отрегулировать клапаны» не соответствует фактическим процедурам настройки гидрокомпенсаторов на автомобиле Газель бизнес. После настройки положения гидрокомпенсаторов щупом можно проверить зазоры и убедиться, что толкатель коромысла плотно прилегает к торцевой поверхности стержня закрытого клапана. Минимальный допустимый зазор может составлять от 0,01 до 0,08 мм.
Произвести регулировку гидрокомпенсаторов на ДВС не сложно и своими руками. Инструкция, гаечные ключи, плоскогубцы и отвертка – это все необходимое для выполнения технического обслуживания газораспределительного механизма.
Иногда, после проведенных операций стучат клапана на холодном двигателе. Стук клапанов иногда напоминает звук инжектора (форсунку) или клапана адсорбера. Поэтому необходимо точнее определить источник шума и лучше это сделать стетоскопом.
При выявлении стука клапанов с установленными компенсаторами, необходимо прогреть двигатель до рабочей температуры и затем увеличить обороты до 2000-3000. Если стук не прекратится, то заменить гидрокомпенсаторы.
Как регулировать?
Когда все подготовительные работы выполнены, необходимо перейти к непосредственно настройке. Поршень в первом цилиндре необходимо установить в ВМТ в такт сжатия. Клапана в этот момент закрыты. Между толкателем и клапаном пытаются вставить щуп. Если он проходит очень легко или наоборот, никак не лезет, нужна настройка. Для этого ослабляется контргайка и удерживается ключом. С помощью вращения регулировочного винта добиваются нужного зазора. Таким образом выполняется регулировка клапанов двигателя УМЗ-4216 «Газель» для 2, 4 и 6 элемента. После того как зазоры отрегулированы, нужно не забыть закрутить контргайку.
Далее коленчатый вал проворачивают на 180 градусов, и откроется доступ к 3, 5, 7 и 8 клапанам. После того как и эти элементы будут отрегулированы, следует еще раз провернуть мотор и с помощью щупа проверить зазор. Это будет гарантией того, что регулировка клапанов двигателя 4216 «Газель» выполнена верно.
Друзья!
Итак вы сегодня на программе ОАО «ГАЗ», под кодовым названием «назад в будущее».
Увидев первые машины с гидриками, я так радовался, что клапана и их регулировку делать не надо, ах простите… как я ошибался, и вот к нам вернулся в машине 2010 года выпуска старый проверенный двигатель 402 в облике УМЗ 4216 с необходимостью регулировки клапанов.
Как же понять что пора их регулировать? Двигатель Вам об этом напомнит сам…
УМЗ 4216 напомнит о необходимости проведения регулировки, образованием в моторном отсеке автомобиля характерного клацающего, металлического звука, который и является первым сигналом к тому, что клапана нужно отрегулировать, в связи с нарушением необходимого зазора. Как-то так.
Для начала снимаем клапанную крышку и приступаем к регулировке.
Понадобиться ключ на 36 для коленвала, чтобы его покрутить. Плюс стандартный набор ключей и щупов.
прокладку клапанной крышки будет поменять не лишним, но если она норм — можно и оставить.
Выставим правильное положение коленчатого вала.
Метка на звездочке коленвала должна совпасть с меткой на шпонке, установленной рядом с приводом вентилятора. для этого используем ключ на 36.
Регулируем клапана 1246.
После поворота коленвала на один оборот = регулируем клапана 3578.
Зазор должен быть 0,35-04.
Я делаю зазор по 0,3 все в круг. Регулирую немного по другому, по каждому поршню, когда он в ВМТ, тогда и клапана у него закрыты, делаю в такой последовательности по цилиндрам 1-2-4-3. Двигатель не должен быть не горячим, не холодным, как говориться 36,6 для него в самый раз под 0,3 в круг.
Вот крестный у меня их вообще на горячую умел делать, машины было не узнать, и перли только в путь, и клапана ни разу не горели…
При правильной регулировке клацанье и металлический звук из моторного отсека должны пропасть.
Порядок регулировки клапанов умз 4216 с гидрокомпенсаторами – Гидрокомпенсаторы 4216 — регулировка. — ГАЗ Газель, 3.0 л., 2014 года на DRIVE2
Для чего регулировать?
Их обычно настраивают для того, чтобы двигатель работал устойчивее в любых диапазонах оборотов. Клапана – это очень важная часть механизма газораспределения. Если настройка зазоров сбилась, то значительно повышается износ различных деталей в ГРМ. Повышается шумность работы силового агрегата, увеличивается расход топлива, что очень существенно для коммерческого транспорта.
Если в процессе работы двигателя прослушивается звон, если стало труднее запустить холодный мотор, а при холодном запуске свечи заливает топливом, тогда пришло время для регулировки клапанов двигателя 4216 “Газель”.
Зазоры сбиваются по следующим причинам. Это выход из строя коленвала двигателя, неверный момент срабатывания кулачков в механизме распределения газов. Также зазоры уходят, если имеются различные нарушения целостности блока двигателя.
Причиной повышенного или пониженного зазора может быть и манера вождения водителя. Если водитель предпочитает агрессивное управление, что выражается в резком отпускании сцепления, то это обязательно ведет к интенсивному и преждевременному износу деталей механизма газораспределения.
Когда нужна регулировка клапанов
Детали механизма газораспределения открываются поочерёдно и в нужный момент. Контролирует их распредвал, надавливая своими кулачками на коромысла при вращении. Между выступами вала и элементами предусмотрены тепловые зазоры клапанов. Они призваны компенсировать физическое расширение металлических компонентов от нагревания — во время работы двигатель сильно греется. По сути, отрегулировать клапана на двигателе, значит, изменить этот самый тепловой промежуток в большую или меньшую сторону.
Если элемент будет неплотно закрываться из-за температурного расширения, то фактически перестанет герметично закрывать камеру сгорания, не изолируя её от трактов. Если же клапан открывается с опозданием, это уже происходит по причине увеличения теплозазора и не только отрицательно воздействует на состоянии всего механизма, но и ухудшает подачу топливной смеси.
Инструменты для работы
Для регулировки зазоров понадобится минимальный набор инструментов. Это ключи и отвертка, которая нужна для демонтажа клапанной крышки. Также следует найти пластинчатые щупы для измерений зазоров.
Они продаются в любом автомагазине за 200-300 рублей. Еще понадобится ключ храповика и длинная шлицевая отвертка. Последняя нужна, чтобы определить положение цилиндра.
Подготовительные операции
Несмотря на то, что регулировка клапанов двигателя 4216 “Газель” относительно проста, нужно понимать, что процесс очень ответственный. Перед работами по регулировке машину следует тщательно подготовить.
Первым делом автомобиль необходимо зафиксировать. Одному ручному тормозу доверять не стоит. Лучше дополнительно подстраховаться противооткатными упорами. Затем, если двигатель горячий, ему дают остыть. Мотор должен быть полностью холодным.
Перед началом работ необходимо добраться до клапанного механизма. На инжекторных двигателях это сделать относительно просто, а на карбюраторных — сложней.
Для начала необходимо снять воздушный фильтр:
На этом подготовительные работы окончены и можно переходить непосредственно к регулировке клапанов двигателя 4216 “Газель”.
В какой последовательности настраивать клапана на “Газели”?
Существует строгий порядок регулировки клапанов двигателя 4216 “Газель”. Цилиндры работают в следующим порядке – 1, 2, 4, 3. Если первый находится в положении ВМТ, то можно отрегулировать или измерить зазоры на 1, 2, 4, 6 клапанах. После проворота коленчатого вала на 180 градусов регулируют 3, 5, 7, 8 клапана.
Нормальными считаются зазоры в пределах 0,35-0,4 мм. При этом нужно учитывать, что в первом и четвертом цилиндре зазоры должны быть больше – 0,3-0,35. Практика же показывает, что лучше всего для всех клапанов подходит зазор в 0,35 мм. Специалисты утверждают, что размер зазора не особо влияет на работу двигатели и его ресурс.
Как регулировать?
Когда все подготовительные работы выполнены, необходимо перейти к непосредственно настройке. Поршень в первом цилиндре необходимо установить в ВМТ в такт сжатия. Клапана в этот момент закрыты. Между толкателем и клапаном пытаются вставить щуп. Если он проходит очень легко или наоборот, никак не лезет, нужна настройка. Для этого ослабляется контргайка и удерживается ключом. С помощью вращения регулировочного винта добиваются нужного зазора. Таким образом выполняется регулировка клапанов двигателя УМЗ-4216 «Газель» для 2, 4 и 6 элемента. После того как зазоры отрегулированы, нужно не забыть закрутить контргайку.
Далее коленчатый вал проворачивают на 180 градусов, и откроется доступ к 3, 5, 7 и 8 клапанам. После того как и эти элементы будут отрегулированы, следует еще раз провернуть мотор и с помощью щупа проверить зазор. Это будет гарантией того, что регулировка клапанов двигателя 4216 «Газель» выполнена верно.
Регулировка клапанов
Все операции нужно проводить с максимальным качеством. Чтобы не наделать ошибок в ходе работы, можно проконсультироваться у опытных механиков. Нужно заметить, что правильно отрегулировать клапана получится только в том случае, если температура двигателя не более 15-20 градусов. Если до этого автомобиль использовался и двигатель теплый, то нужно его остудить. Если этого не сделать, то зазор клапана будет больше примерно на 0,1 мм – это очень много.
Инструменты для работы
Для регулировки зазоров понадобится минимальный набор инструментов. Это ключи и отвертка, которая нужна для демонтажа клапанной крышки. Также следует найти пластинчатые щупы для измерений зазоров.
Они продаются в любом автомагазине за 200-300 рублей. Еще понадобится ключ храповика и длинная шлицевая отвертка. Последняя нужна, чтобы определить положение цилиндра.
Это интересно: Как привязать ключ BMW Е39? Пошаговое руководство по привязке
Подготовительные операции
Несмотря на то, что регулировка клапанов двигателя 4216 “Газель” относительно проста, нужно понимать, что процесс очень ответственный. Перед работами по регулировке машину следует тщательно подготовить.
Первым делом автомобиль необходимо зафиксировать. Одному ручному тормозу доверять не стоит. Лучше дополнительно подстраховаться противооткатными упорами. Затем, если двигатель горячий, ему дают остыть. Мотор должен быть полностью холодным.
Перед началом работ необходимо добраться до клапанного механизма. На инжекторных двигателях это сделать относительно просто, а на карбюраторных — сложней.
Для начала необходимо снять воздушный фильтр:
На этом подготовительные работы окончены и можно переходить непосредственно к регулировке клапанов двигателя 4216 “Газель”.
В какой последовательности настраивать клапана на “Газели”?
Существует строгий порядок регулировки клапанов двигателя 4216 “Газель”. Цилиндры работают в следующим порядке – 1, 2, 4, 3. Если первый находится в положении ВМТ, то можно отрегулировать или измерить зазоры на 1, 2, 4, 6 клапанах. После проворота коленчатого вала на 180 градусов регулируют 3, 5, 7, 8 клапана.
Нормальными считаются зазоры в пределах 0,35-0,4 мм. При этом нужно учитывать, что в первом и четвертом цилиндре зазоры должны быть больше – 0,3-0,35. Практика же показывает, что лучше всего для всех клапанов подходит зазор в 0,35 мм. Специалисты утверждают, что размер зазора не особо влияет на работу двигатели и его ресурс.
Как регулировать?
Когда все подготовительные работы выполнены, необходимо перейти к непосредственно настройке. Поршень в первом цилиндре необходимо установить в ВМТ в такт сжатия. Клапана в этот момент закрыты. Между толкателем и клапаном пытаются вставить щуп. Если он проходит очень легко или наоборот, никак не лезет, нужна настройка. Для этого ослабляется контргайка и удерживается ключом. С помощью вращения регулировочного винта добиваются нужного зазора. Таким образом выполняется регулировка клапанов двигателя УМЗ-4216 «Газель» для 2, 4 и 6 элемента. После того как зазоры отрегулированы, нужно не забыть закрутить контргайку.
Далее коленчатый вал проворачивают на 180 градусов, и откроется доступ к 3, 5, 7 и 8 клапанам. После того как и эти элементы будут отрегулированы, следует еще раз провернуть мотор и с помощью щупа проверить зазор. Это будет гарантией того, что регулировка клапанов двигателя 4216 «Газель» выполнена верно.
Регулировка клапанов Газель Некст
На основе двигателя УМЗ 4216 разработан двигатель Эвотек (УМЗ Evotech). Модернизация, в основном, коснулась блока цилиндров, а принцип и конструктивные элементы газораспределительного механизма остались неизменными. Обеспечена автоматическая регулировка тепловых зазоров клапанов с компенсаторами. Двигатель 4216 евотеч, как часто его называют владельцы с установленными гидрокомпенсаторами эксплуатируется на автомобилях Газель Next.
Порядок регулировки ничем не отличается от процедуры обслуживания газораспределительного механизма УМЗ 4216. Исключение только в демонтаже клапанной крышки. Клапанная крышка выполнена из пластика и крепится к головке блока цилиндров десятью болтами (на 4216 крепление крышки осуществляется шестью болтами).
Регулировка без гидрокомпенсаторов
До 2009 года на автомобиль Газель устанавливался двигатель УМЗ 4216 без гидрокомпенсаторов, по конструкции газораспределительного механизма практически ничем не отличающийся от ранее созданного карбюраторного двигателя УМЗ 100 (народное название «сотка»).
Это интересно: Как заменить задние стойки ВАЗ 2114: пошаговая инструкция
С началом выпуска автомобилей Газель бизнес, двигатель «сотку» модернизировали, установили инжектор, и сальник «набивку» заменили резиновым стандартным. Кроме этого, с установленным катализатором, автомобиль стал принадлежать классу Евро-3. Регулировка тепловых зазоров клапанов УМЗ 4216 выполняется по инструкции завода изготовителя, аналогично технологии, выполняемой на Газели «сотка».
Периодичность регулировки на ДВС рекомендуется проводить каждые 10000 км пробега. Если автомобиль обслуживается постоянно у одного специалиста, регулирующего зазоры, то по его рекомендации интервал пробега между настройкой может быть увеличен до 20000 км.
О необходимости регулировки зазоров, мотор напоминает водителю отсутствием тяговых характеристик, увеличенным расходом топлива или слишком громким звенящим цоканьем. Опытный специалист может уже по звукам работающего на холостом ходу двигателя определить в каком состоянии находятся тепловые зазоры. Ровно работающий двигатель с отсутствием не громких стуков клапанов является признаком малого по норме зазора («пережатый» клапан) и, наоборот, очень громкий стук свидетельствует о слишком большом зазоре. И в том, и в этом случае необходимо приводить в норму тепловые зазоры, так как если уходит зазор в процессе эксплуатации в плюс или минус, происходит изменение фазы впрыска.
Влияние зазора на фазу впрыска объясняется скоростью нарастания контакта поверхности кулачка распредвала со стержнем клапана. При меньшем зазоре или его отсутствии скорость увеличивается и клапан открывается и закрывается с некоторым опережением. В случае увеличенного зазора, работа клапана происходит с запаздыванием. Поэтому, когда владелец просит отрегулировать зазор под газ желательно доходчиво ему объяснить принцип газораспределения и регулирование производится также, как и устанавливается зазор под бензин.
Порядок регулирования определен конструкцией двигателя и осуществляется в два приема. Если автомобиль приехал на обслуживание, то необходимо перед началом работ снизить температуру двигателя естественным путем. Для этого достаточно открыть капот моторного отсека, а для ускорения процесса охлаждения установить над двигателем автономный вентилятор, работающий от АКБ автомобиля.
Технологическая схема работ следующая:
Технология регулирования клапанов не сложная и ее можно осуществить в два оборота своими руками. Установив метку на коленчатом вале необязательно выворачивать свечи и определять такт сжатия. Учитывая, что клапан находится без компенсатора, достаточно покрутить вокруг оси первую или восьмую штангу. При вращении, например, восьмой штанги и не подвижности первой, начинать регулирование необходимо в соответствии с п.7 вышеуказанной технологической схемы.
Это интересно: Хрустит ШРУС: причины, как определить какая граната хрустит, можно ли ездить и что делать
Правильная регулировка клапанов на двигателе УМЗ 4216 – это залог его успешной работы, в части касающейся тяговой характеристики, ровного холостого хода и снижения расхода топлива.
Автомобили Газель, выпускающиеся с экологической нормой Евро 4 и двигателями УМЗ А 274 EvoTech 2.7 и другими аналогичными моделями Эватек (иногда называют «иватек») работают с гидрокомпенсаторами и редко нуждаются в поправке их положения относительно коромысла. С установленными гидрокомпенсаторами регулируются не зазоры (их нет), а только взаимодействие коромысла с плунжером. Необходимо отметить, что на ЗМЗ двигателях с двумя распредвалами, гидрокомпенсаторы работают на порядок устойчивее и не нуждаются в механическом регулировании их положения.
УМЗ-4216 с гидрокомпенсаторами
Есть мнение, что на двигателях с гидрокомпенсаторами никакая регулировка зазоров клапанов не нужна. Но это не про этот двигатель.
На этом агрегате клапана никогда не освобождаются и постоянно зажаты. Для того чтобы определить, какие элементы можно настроить, понадобится ровная планка. Ее устанавливают между третьим и четвертым клапаном. С помощью планки можно увидеть наклон в одну из сторон. По данному наклону можно понять, зажат ли клапан. Если планка наклонена к четвертому клапану, то он ослаблен, а к третьему — зажат. Это будет говорить о том, что регулировка клапанов двигателя 4216 «Газель» с гидрокомпенсаторами будет начинаться с первого цилиндра. Можно настроить первый, второй и четвертый клапан.
Для настройки вначале откручивают гайку. Затем отворачивают болт, пока гидрокомпенсатор не перестанет давить на него. На впускном клапане делают один оборот винтом, а на выпускных — по два с половиной оборота.
После такой регулировки клапанов двигатель 4216 «Газель Бизнес» начинает работать намного тише. Да и сама работа становится более мягкой. Для тех, у кого «Газель» работает на газу, такая регулировка просто необходима. Что касается пробегов и необходимости в настройке, то здесь все индивидуально и зависит от стиля эксплуатации авто. Часто интервал составляет около 15-20 тысяч километров. Но если же двигатель стал издавать характерный цокот, настройка клапанов может потребоваться и ранее. Поэтому лучше данную проблему предотвратить.
Зачем проводится регулировка клапанов?
Эксплуатация двигателя неизбежно вызывает нарастающую разбалансировку рабочих узлов и деталей. Это происходит как вследствие штатной работы, так и при нарушениях правил эксплуатации дизельных агрегатов. Результатом становятся отклонения в зазорах клапанов от оптимального показателя.
Продолжительная работа двигателя, имеющего признаки неисправности, ускоряет его износ и потенциально грозит более серьезными поломками вплоть до полного выхода агрегата из строя. Перед тем, как отрегулировать зазоры клапанов, следует устранить причины, которые вызвали разбалансировку. В противном случае неисправность проявится вновь в скором времени. Основными причинами являются:
Яркими признаками того, что двигатель требует немедленного техобслуживания, являются металлический стук в работающем агрегате, повышение расхода топлива и падение мощности агрегата.
Даже если не было ни одного из выше перечисленных происшествий, через каждые 150-200 тыс. км пробега необходимо производить регулировку клапанов просто в профилактических целях.
