Могилевский деревообрабатывающий станок как пользоваться

ИЭ-6009А Станок комбинированный деревообрабатывающий
Схемы, описание, характеристики

Производителем комбинированного деревообрабатывающего станка ИЭ-6009А является МогилевЛифтМаш, г. Могилев, Адрес сайта: http://liftmach.by

ОАО «Могилевлифтмаш» в настоящее время выпускает машины деревообрабатывающие бытовые ИЭ-6009А2.1-02 и ИЭ-6009А4.2-02. Указанные машины выполняют функции пиления продольного, поперечного, а также пиления под углом, операции строгания по плоскости, по ребру и под углом. Машина ИЭ-6009А2.1-02 выполняет операцию фрезерования дисковой фрезой (отбор четверти).

Производителем комбинированного деревообрабатывающего станка ИЭ-6009А является, также, ОАО «Завод «Ветразь». Витебская область, Докшицкий район, г.п. Бегомль, Адрес сайта: http://zavod-vetraz.by/, которое входит в холдинг МогилевЛифтМаш.

ИЭ-6009А2 станок комбинированный деревообрабатывающий. Назначение, область применения

Станок деревообрабатывающий ИЭ-6009А представляет собой компактное настольное устройство для обработки пиломатериалов хвойных и лиственных пород.

Станок деревообрабатывающий бытовой ИЭ-6009А выпускается в следующих модификациях:

Станок выполняет следующие операции механической обработки древесины:

Станок должен использоваться в закрытых бытовых помещениях, кpoме жилых.

Станок может работать в следующих условиях.

Особенности конструкции деревообрабатывающего станка ИЭ-6009А

Высокая мощность установленного электродвигателя, что позволяет выполнять работы с большей производительностью.

Значительное внимание в конструкции машин уделено удобству и безопасности работы:

Питание и управление электродвигателем машины осуществляется от однофазной сети переменного тока номинальным напряжением 230 В частотой 50 Гц. Машины не требуют стационарного заземления.

Комплект поставки деревообрабатывающего станка ИЭ-6009А

ИЭ-6009А Общий вид комбинированного деревообрабатывающего станка

Состав комбинированного станка ИЭ-6009А

Устройство комбинированного станка ИЭ-6009А

Станок состоит из следующих механизмов узлов и приспособлений:

Механизм привода (рисунок 2) состоит из двух алюминиевых стенок 32 и 49 с приливами и отверстиями для крепления этих стенок резьбовыми шпильками. Стенки предназначены для размещения подшипников ножевого барабана 35, эксцентрика 40, коробки 38 с конденсаторами, основания 72 с размещёнными на нём электроаппаратами, обеспечивающими нулевую защиту и защиту от короткого замыкания, крышки 73 с размещёнными на ней кнопками включения и выключения машины. На стенках выполнены резьбовые отверстия для крепления приспособлений. В верхней части стенок выполнены резьбовые отверстия для крепления плиты, пазы типа ласточкин хвост для установки лыжи 39. В нижней части стенок имеются отверстия 8,5 мм и Т-образный паз шириной 9 мм (рисунок 3) для крепления машины к верстаку.

Натяжение приводного ремня осуществляется поворотом двигателя относительно шпильки 33 с последующей фиксацией его с помощью гаек 45. С внутренней стороны стенок имеются приливы для крепления кожуха 37 для отвода стружки.

Выводы от обмоток статора двигателя (рисунок 6) присоединяются к электроаппаратуре согласно схеме (рисунок 7). Ротор 61 двигателя установлен на двух подшипниках 59 в передних и задних щитах 58 и 62.

На выходном конце вала двигателя на шпонке смонтирован ведущий шкив 48.

Передача крутящего момента ножевому барабану осуществляется при помощи клинового ремня 50.

В двух пазах ножевого барабана кренятся ножи. Барабан вращается на двух подшипниках качения 36. Для предотвращения попадания, пыли в крышке подшипникового узла устанавливаются сальники.

На одном конце вала барабана на шпонке установлен ведомый шкив 42. Фиксация шкива от осевых перемещений осуществляется с помощью винта 43. Другой конец вала барабана выполнен конусным для установки конусной втулки и патрона.

Стальная плита 56 закрепляется на стенках машины неподвижно. Алюминиевая лыжа 39 имеет пазы типа ласточкин хвост для перемещения её при регулировании глубины строгания. Перемещение лыжи производится при помощи поворота эксцентрика 40 гаечным ключом.

На механизм установлен кожух 53, который предотвращает попадание опилок в вентиляционные окна двигателя при пилении и предохраняет от травмы Приспособление прижимное 4 устанавливается сверху машины и крепится двумя винтами.

Стол для сверления и фрезерования 9 (рисунок 1) состоит из алюминиевой плиты, в которой закреплены два направляющих стержня. Стол устанавливается на угловую плиту 6.

На кожухе машины нанесены символы органов управления (рисунок 4).

Примечание: изделие может иметь некоторые конструктивные отличия от описания и рисунков в связи с его постоянным совершенствованием.

Работа на комбинированном станке ИЭ-6009А

Строгание пиломатериалов по плоскости (рисунок 8)

Для выполнения этой операции:

Правильность установки ножей проверяется с помощью шаблона 17 (рисунок 1), прижатого гранью к стальной плите 56. При повороте ножевого барабана правильно установленные ножи должны слегка касаться краями режущей кромки нижней грани шаблона. После выверки болты клиньев, крепящих ножи, надёжно затяните.

Установите прижимное приспособление так, чтобы направление подачи материала, указанное на табличке 66 корпуса прижимного приспособления, было в сторону стальной плиты 56. Надёжно прикрепите приспособление прижимное к механизму фуговальному винтами, находящимися в отверстиях корпуса. Головкой 65, расположенной сверху приспособления, установите прижимные ролики 64 на нужную толщину обрабатываемого изделия.

При строгании коротких брусьев пиломатериала обязательно пользуйтесь дополнительным бруском для проталкивания пиломатериала, при этом работающий должен всегда находится слева от зоны обработки, а не позади обрабатываемою пиломатериала.

Строгание пиломатериалов под углом и по ребру (рисунки 9 и 10)

Для выполнения этой операции:

ВНИМАНИЕ! При выполнении данных операций соблюдайте осторожность при выходе обрабатываемого материала, так как верхняя зона режущих ножей не закрыта от прикосновения.

Распиловка пиломатериалов вдоль и поперёк волокон (рисунок 11)

Для выполнения этой операции:

Подачу доски осуществите равномерно со скоростью не более одного метра в минуту.

При распиловке поперек длинных заготовок линейка направляющая должна быть снята.

Распиловка на определённую глубину пропила (рисунок 12)

Для выполнения этой операции:

Распиловка пиломатериалов под углом (рисунок 13)

Вверните в нижние резьбовые отверстия стенки два направляющих стержня 11, установив на них плиту угловую 6 и законтрив, направляющие стержни гайками М16х1,5.

Фрезерование пазов (рисунок 14)

Для выполнения этой операции:

Сверление и фрезерование пазов (рисунок 15)

Для выполнения этих операций:

Сверление и фрезерование производится по разметке. Подача осуществляется перемещением по столу обрабатываемого материала.

Схема электрическая принципиальная комбинированного деревообрабатывающего станка ИЭ-6009А

Источник

Станок деревообрабатывающий Могилевлифтмаш ИЭ6009 А 2.1 1,7 кВт

Описание

Деревообрабатывающий станок Могилев ИЭ 6009А 2.1 подходит как для работы в домашних условиях, так и для небольшого промышленного производства. Данная модель может производить функции пиления продольного, поперечного, а также пиления под углом, операции строгания по плоскости, по ребру и под углом, а также фрезерование дисковой фрезой. Станок оснащен рукоятками для удобной транспортировки. Окрашенная конструкция не подвержена коррозии и прослужит долгие годы.

Особенности:

	Безопасность Защитный кожух деревообрабатывающего станка Могилев ИЭ 6009А 2.1 увеличивает безопасность оператора во время работы.
	Аккуратная работа Возможность подключения пылесоса делает работу аккуратной и экономит время на уборку рабочего места.
	Устойчивость на поверхности Широкое основание на опорных ножках обеспечивает устойчивое положение на поверхности во время работы.

Преимущества:

Состав комбинированного станка ИЭ-6009А

Устройство комбинированного станка ИЭ-6009А

Станок состоит из следующих механизмов узлов и приспособлений:

Механизм привода (рисунок 2) состоит из двух алюминиевых стенок 32 и 49 с приливами и отверстиями для крепления этих стенок резьбовыми шпильками. Стенки предназначены для размещения подшипников ножевого барабана 35, эксцентрика 40, коробки 38 с конденсаторами, основания 72 с размещёнными на нём электроаппаратами, обеспечивающими нулевую защиту и защиту от короткого замыкания, крышки 73 с размещёнными на ней кнопками включения и выключения машины. На стенках выполнены резьбовые отверстия для крепления приспособлений. В верхней части стенок выполнены резьбовые отверстия для крепления плиты, пазы типа ласточкин хвост для установки лыжи 39. В нижней части стенок имеются отверстия 8,5 мм и Т-образный паз шириной 9 мм (рисунок 3) для крепления машины к верстаку.

Натяжение приводного ремня осуществляется поворотом двигателя относительно шпильки 33 с последующей фиксацией его с помощью гаек 45. С внутренней стороны стенок имеются приливы для крепления кожуха 37 для отвода стружки.

Выводы от обмоток статора двигателя (рисунок 6) присоединяются к электроаппаратуре согласно схеме (рисунок 7). Ротор 61 двигателя установлен на двух подшипниках 59 в передних и задних щитах 58 и 62.

На выходном конце вала двигателя на шпонке смонтирован ведущий шкив 48.

Передача крутящего момента ножевому барабану осуществляется при помощи клинового ремня 50.

В двух пазах ножевого барабана кренятся ножи. Барабан вращается на двух подшипниках качения 36. Для предотвращения попадания, пыли в крышке подшипникового узла устанавливаются сальники.

На одном конце вала барабана на шпонке установлен ведомый шкив 42. Фиксация шкива от осевых перемещений осуществляется с помощью винта 43. Другой конец вала барабана выполнен конусным для установки конусной втулки и патрона.

Стальная плита 56 закрепляется на стенках машины неподвижно. Алюминиевая лыжа 39 имеет пазы типа ласточкин хвост для перемещения её при регулировании глубины строгания. Перемещение лыжи производится при помощи поворота эксцентрика 40 гаечным ключом.

На механизм установлен кожух 53, который предотвращает попадание опилок в вентиляционные окна двигателя при пилении и предохраняет от травмы Приспособление прижимное 4 устанавливается сверху машины и крепится двумя винтами.

Стол для сверления и фрезерования 9 (рисунок 1) состоит из алюминиевой плиты, в которой закреплены два направляющих стержня. Стол устанавливается на угловую плиту 6.

На кожухе машины нанесены символы органов управления (рисунок 4).

Примечание: изделие может иметь некоторые конструктивные отличия от описания и рисунков в связи с его постоянным совершенствованием.

Работа на комбинированном станке ИЭ-6009А

Строгание пиломатериалов по плоскости (рисунок 8)

Для выполнения этой операции:

Правильность установки ножей проверяется с помощью шаблона 17 (рисунок 1), прижатого гранью к стальной плите 56. При повороте ножевого барабана правильно установленные ножи должны слегка касаться краями режущей кромки нижней грани шаблона. После выверки болты клиньев, крепящих ножи, надёжно затяните.

Установите прижимное приспособление так, чтобы направление подачи материала, указанное на табличке 66 корпуса прижимного приспособления, было в сторону стальной плиты 56. Надёжно прикрепите приспособление прижимное к механизму фуговальному винтами, находящимися в отверстиях корпуса. Головкой 65, расположенной сверху приспособления, установите прижимные ролики 64 на нужную толщину обрабатываемого изделия.

При строгании коротких брусьев пиломатериала обязательно пользуйтесь дополнительным бруском для проталкивания пиломатериала, при этом работающий должен всегда находится слева от зоны обработки, а не позади обрабатываемою пиломатериала.

Строгание пиломатериалов под углом и по ребру (рисунки 9 и 10)

Для выполнения этой операции:

ВНИМАНИЕ! При выполнении данных операций соблюдайте осторожность при выходе обрабатываемого материала, так как верхняя зона режущих ножей не закрыта от прикосновения.

Распиловка пиломатериалов вдоль и поперёк волокон (рисунок 11)

Для выполнения этой операции:

Подачу доски осуществите равномерно со скоростью не более одного метра в минуту.

При распиловке поперек длинных заготовок линейка направляющая должна быть снята.

Распиловка на определённую глубину пропила (рисунок 12)

Для выполнения этой операции:

Распиловка пиломатериалов под углом (рисунок 13)

Вверните в нижние резьбовые отверстия стенки два направляющих стержня 11, установив на них плиту угловую 6 и законтрив, направляющие стержни гайками М16х1,5.

Фрезерование пазов (рисунок 14)

Для выполнения этой операции:

Сверление и фрезерование пазов (рисунок 15)

Для выполнения этих операций:

Сверление и фрезерование производится по разметке. Подача осуществляется перемещением по столу обрабатываемого материала.

Настройка станков ИЭ 6009

Источник

Многофункциональные деревообрабатывающие станки Могилев

Категория

Сеть с напряжением 230 В, имеющая двухфазное подключение, называется бытовой, трехфазная (380(400 В)) – промышленной. \r\n\r\n

Мощность двигателя – показатель потребляемой станком энергии, необходимой для его функционирования и выполнения работы. Влияет она, в первую очередь, на производительность. Так, высокая мощность позволяет создать необходимый крутящий момент для обработки твердых пород дерева. Именно поэтому такое оборудование чаще всего используется на производстве, поскольку там приходится иметь дело с различными по жесткости материалами. «,»sort»:101,»additional»:false>,<"data":<"rangeMetadata":<"minValue":40,"maxValue":300,"currentFromValue":40,"currentToValue":300,"step":1,"unit":"мм","active":true>>,»id»:202790,»type»:»specification»,»label»:»Max глубина пропила»,»description»:null,»sort»:110,»additional»:false>,<"data":<"rangeMetadata":<"minValue":1.5,"maxValue":9,"currentFromValue":1.5,"currentToValue":9,"step":1,"unit":"мм","active":false>>,»id»:229215,»type»:»specification»,»label»:»Max глубина строгания\/фугования»,»description»:null,»sort»:113,»additional»:false>,<"data":<"rangeMetadata":<"minValue":72,"maxValue":410,"currentFromValue":72,"currentToValue":410,"step":1,"unit":"мм","active":true>>,»id»:229216,»type»:»specification»,»label»:»Max ширина строгания\/фугования»,»description»:null,»sort»:114,»additional»:false>,<"data":<"rangeMetadata":<"minValue":2,"maxValue":4,"currentFromValue":2,"currentToValue":4,"step":1,"unit":"шт","active":false>>,»id»:202786,»type»:»specification»,»label»:»Количество ножей»,»description»:null,»sort»:115,»additional»:false>,<"data":<"rangeMetadata":<"minValue":13,"maxValue":1600,"currentFromValue":13,"currentToValue":1600,"step":1,"unit":"кг","active":true>>,»id»:202793,»type»:»specification»,»label»:»Вес нетто»,»description»:»

Вес – характеристика, учитываемая при транспортировке агрегата. Влияет на него конструкция комбинированного станка. Чем устройство сложнее и многофункциональнее, тем оно больше весит. Соответственно, недорогие простые станки обычно имеют меньшую массу. «,»sort»:116,»additional»:false>],»booleanFilters»:[<"data":<"value":<"selected":false,"active":true>>,»id»:null,»type»:»has_review»,»label»:»Только с отзывами»,»description»:null,»sort»:80,»additional»:true>,<"data":<"value":<"selected":false,"active":true>>,»id»:227330,»type»:»specification»,»label»:»Продольное пиление»,»description»:null,»sort»:100,»additional»:false>,<"data":<"value":<"selected":false,"active":true>>,»id»:227336,»type»:»specification»,»label»:»Сверление»,»description»:null,»sort»:102,»additional»:false>,<"data":<"value":<"selected":false,"active":true>>,»id»:227333,»type»:»specification»,»label»:»Строгание по плоскости»,»description»:null,»sort»:104,»additional»:false>,<"data":<"value":<"selected":false,"active":true>>,»id»:227335,»type»:»specification»,»label»:»Строгание под углом»,»description»:null,»sort»:105,»additional»:false>,<"data":<"value":<"selected":false,"active":true>>,»id»:227332,»type»:»specification»,»label»:»Пиление под углом»,»description»:null,»sort»:106,»additional»:false>,<"data":<"value":<"selected":false,"active":true>>,»id»:227331,»type»:»specification»,»label»:»Поперечное пиление»,»description»:null,»sort»:107,»additional»:false>,<"data":<"value":<"selected":false,"active":true>>,»id»:227334,»type»:»specification»,»label»:»Строгание по ребру»,»description»:null,»sort»:108,»additional»:false>,<"data":<"value":<"selected":false,"active":true>>,»id»:227337,»type»:»specification»,»label»:»Фрезерование»,»description»:null,»sort»:109,»additional»:false>],»productCount»:3,»queryString»:»»>» data-category-id=»3244″ data-category-name=»Многофункциональные деревообрабатывающие станки» data-bowed-category-name=»в Многофункциональных деревообрабатывающих станках» data-rname=»kombinirovannye-po-derevu» data-tag-page-id=»» data-make-id=»20″ data-search-string=»» data-reset-link=»/stanki/kombinirovannye-po-derevu/#goods» data-is-search-page=»» data-ab-is-expanded-filters=»» data-is-admin=»» >

Источник

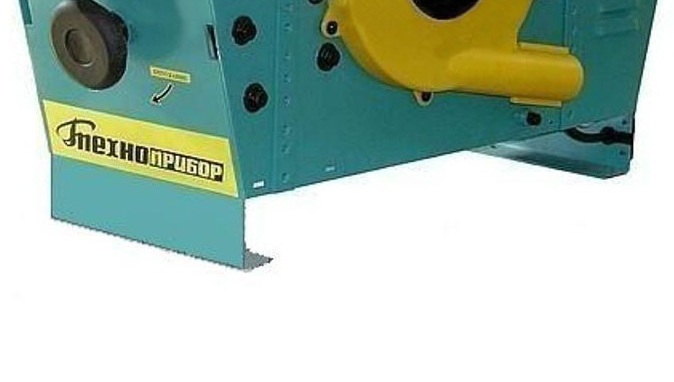

Деревообрабатывающий станок Могилев МДС-1-05

Мощность двигателя:	2200 Вт
Напряжение питания:	220 В
Тип электродвигателя:	однофазный
Число оборотов:	5000 об/мин
Max глубина пропила:	70 мм
Материал обработки:	дерево
Диаметр пильного диска:	250 мм
Посадочный диаметр пильного диска:	32 мм
Продольное пиление:	да
Поперечное пиление:	да
Max глубина строгания/фугования:	3 мм
Max ширина строгания/фугования:	250 мм
Строгание по плоскости:	да
Ножи в комплекте:	есть
Автоподача:	нет
Вес нетто:	48 кг
Габариты без упаковки:	950х570х460 мм

Единица товара:ШтукаВес упакованного товара, кг:62,80Габариты упакованного товара, мм:950 x 570 x 460

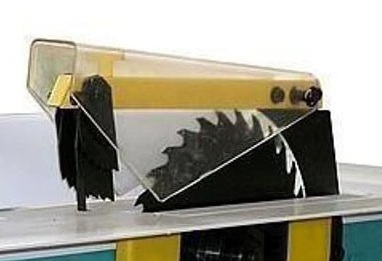

	Безопасная работа Специальный протектор закрывает опасный участок пильного диска, что защищает оператора от получения травм.
	Чистота рабочего места Наличие патрубка позволяет подключить к оборудованию пылесос, что сделает его работу более аккуратной, а также сэкономит пользователю время на очистку рабочей поверхности.
	Надежная конструкция Основание деревообрабатывающего станка Могилев МДС-1-05 обеспечивает ему высокую устойчивость на поверхности, что является залогом более качественной и точной обработки заготовок.

Внимание! Опорная рама не входит в стандартный комплект поставки.
