AUX на магнитолу Prology CMD-115U
Привет!
Два дня возился почему-то с подпаиванием 3х проводков. Странно.
4 полных раза собрал и разобрал магнитолу. Приходилось бегать к машине каждый раз чтобы проверить работоспособность.
И вот! Оно работает! Ура!

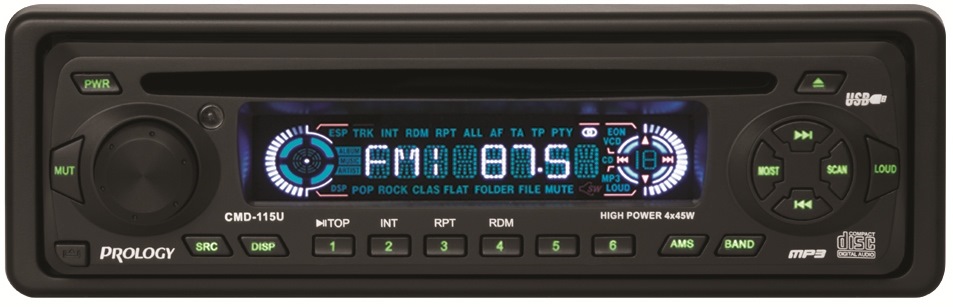

Магнитола у меня Prology CMD-115U была еще от предыдущего владельца(-ев). Радио не работало(антенна не работоспособная), диски читал придиристо, крайне критично сурово выбирая. А то и элитные отказывался читать, которые читал несколькими днями ранее. ЮСБ порт имелся, однако треки не воспроизводились. Включался первый, 20 секунд. и все. Собственно с дисками случалось также. При переключении треков были паузы и съедание первых 2 секунд при том, что изображение уже мерцало на дисплее.
Конечно же, я захотел себе АУХ-вход. Голова думала о приобретении новой магнитолы, а кошелек — иначе. Именно поэтому посмотрев несколько видосиков на ютубе и попадание на глаза данной статьи: www.drive2.ru/l/2992033 сподвигло меня на разборку магнитолы.
В результате, все сводится к тому, чтобы найти на шлейфе от CD разъемы левого/правого каналов и массу.
У меня это оказалось сделать довольно просто, т.к. разъемы подписаны на самой плате:
Глядим, куда идут дорожки от 5,6 и 7 контактов и подпаиваемся к ним на плате.
Второй мой заход был весьма удачным, но звук шел и с диска и с аух — это меня не устраивало.
Если нажать на паузу — звук останавливался и с плеера. Так уж устроено. Хотя и это обойти можно, но так проще, да да.
Третий заход — я решил перепаять мои 3 провода от 3.5 после первых резисторов, откусив их от платы. Зачем то откусил и массу, поэтому что-то пошло не так. что ли.
По крайней мере, огда я включил магнитолу — выдало ошибку 4(error 4)а дисковод вообще не реагировал никак(диск не доставал и не шуршал). Очевидно — нет питания.
Разобрал. Смотрю на шлейф — загнуты дорожки немножко. Поправил. Припаял массу, для надежности.
пошел проверить — готово)) Все пашет отлично) Рад.
Для тех, кто будет вдруг подобным образом переделывать — не пугайтесь. Это крайне просто.
Повторю еще раз:
1) Разбираем магнитолу(стандартные винтики, что вижу, то выкручиваю)
2) Снимаем шлейф с CD (или кассетника и пр.)
3) Смотрим на основной плате разъем для шлефа, ищем L_CH, R_CH, GRND — например. Если не видите — качайте схему. Но я уверен, что надписи есть.
4) Смотрим по дорожкам к каким резисторам ведут они(обычно 2 резюка — на каналах — подводят на 3 рядышком точки подпайки)
5) За резисторами припаиваемся нашими проводами с джека 3.5 (на 3.5 сначала идет левый, правый и у основания — земля)
6) Выкусываем/выпаиваем резисторы(тем самым разрывая цепь между сидюшником и магнтолой).
Есть одно уточнение.
Можно записать тишину или любые другие треки на магнитолу.
Но при переключении на следующий трек на СД — магнитола будет притормаживать. Переключение на вашем телефоне или плеере — никак не влияет на магнитолу.
Поэтому, трек должен быть длинным — чтобы исключить паузы.
Или записан специальным способом, чтобы из одного был переход в другой. Благо у меня такой диск есть, а потому 68 минут я могу слушать музыку абсолютно без проблем. После чего — на сидюе жмем повтор, и следующий час снова спокойно отрабатывается плеером.
Данный способ весьма дегенеративный, т.к. по факту сидюшник продолжает работать, а значит — потреблять энергию. И если он по каким либо причинам полностью выйдет из строя и не сможет читать даже самый крутой диск — то и аух к сожалению работать не будет.
Но я все равно рад такому улучшению! 40 минут не мог выйти из машины — слушал радио рекорд) Прям мечта осуществилась…)))
aux выход на панели для магнитолы prology dvs-2130
Всем добрый. хотел сменить магнитолу из за причины отсутствия AUX, но оказалось на моей магнитоле есть он, только он подключается через тюльпаны сзади магнитолы!тоесть выхода aux на магнитоле нет, но сзади можно подключить, получается покупаем провод два колокольчика и штекер 3.5 и все работает. Но куда девать провод?
хочется что бы как у всех нормально было, то есть вход 3.5 и aux провод. пошел я в магазин искал провод два колокольчика папа и вход 3.5, такого не нашел(если что он есть)+ ко всему если и найдете то сам выход будет пластиково-резиновый. есть проще решение перепаять штекер под вход. в магазинах радио механики продаются готовые входы под перепайку но они очень редкие, 5 магазинов и не нашел! купил какой то переходник с 3.5(вход) под 2.5(выход)
далее снимаем панель, ищем место для монтажа
сначала хотел на самой рамке вокруг дисплея но там проблема в том что вы потом не вставите на место панель.решил рядом с прикуривателем
что мы имеем, дватюльпана и наш переходник
зачищаем проводи и скручиваем только общий условный минус «1» а «2» и «3» это плюс левая и правая колонка
залудив провода что бы припаялись мы переходим к нашему переходнику, на нем тоже 3 контакта наш общий «-» и правый и левый «+»
что бы припаять нам к нему припой я хотел взять паяльную кислоту, но с канифолью все пошло, главное тонкий паяльник.готово!
далее у же в наше готовое отверстие приклеиваем (советую это сделать с первого раза как у нас все плотно)
идем в авто и пробуем, все работает четко и ровно, а главное АККУРАТНО, теперь могу в любой момент отсоединить проводок и есть прикуриватель)
кстати по пути почистил прикуриватель, контакты + колодец и он заработал) раньше только для виду был
Модели и особенности подключения магнитол Prology
Prology – это широкий спектр моделей автомагнитол, рассчитанных на 1din формат. Это, наверное, одна из самых разнообразных линеек аудиосистем, предлагающих покупателям различную функциональность магнитол, несомненно, отражающуюся на их стоимости. Цена на модели начинается с 50 долларов.
Отметим, что подключение магнитолы Prology делается как для универсальных моделей с учетом распиновки разъема и чаще всего с использованием переходного интерфейса. Вы можете приобрести нестандартную мультимедийную модель, но сейчас все подобные устройства сняты с производства. Сейчас доступны аудиосистемы, рассчитанные на 1din размер.
Технические характеристики и особенности
Прежде всего, особенности связаны с форматом 1din и 2din В общем случае для демонтажа старой аудиосистемы снимают переднюю панель, крепления и вынимают девайс из штатного кармана. Устройство подсоединяется через разъем, который не во всех случаях будет подходить к штатной системе автомобиля. Чтобы это проверить, потребуется распиновка. Если она разная, нужно подсоединять контакты напрямую или покупать стандартный переходник.
Еще одним краеугольным моментом является AUX, в этому входу в свою очередь можно использовать различные устройства, вплоть до камеры заднего вида. Данные можно отправлять на iPad, если устройство подключено к системе и, соответственно, на экран выводить видеосигнал. Однако, такая инсталляция делается довольно редко и требует высокой квалификации и понимания принципа работы автомобильной электроники. Отдельные компании-дилеры предлагают бесплатную инсталляцию автомагнитолы при покупке. Этот вариант будет хорош для автомобилистов, слабо владеющих принципами бортовой электроники.
Учитывайте, что штатная инсталляция не подразумевает использование дополнительных устройств через USB и AUX. Также требуется подключить магнитолу Prology и другие устройства через шину. В общем случае используется CAN-интерфейс, но можно использовать и встроенные возможности, например, USB.
К техническим возможностям можно отнести разбивку моделей по категории функциональности. Можно найти как простую модель с базовой функциональностью, так и более современную – с набором функций по управлению музыкой и мобильных устройств (DVS).
Какие функции характерны для автомагнитол этой марки? Прежде всего, отметим три серии с набором моделей, все модели поддерживают управление по USB:
Эти автомагнитолы предлагают различные базовые функции, которые в стандартном случае включают:
В общем случае модели имеют стандартную распиновку, подходящую к большинству автомобилей. Где ее можно узнать? В документации к автомагнитоле, на корпусе или на сайте производителя и дилеров. Обратите внимание, что не выпускаются адаптированные штатные версии, но подходит хорошо к большинству современных автомобилей.
Схема
Чтобы инсталлировать выбранную автомагнитолу, используйте схему, приведенную в инфографике на фото. В ней показано, какие входы и выходу куда подключаются, при различной функциональности, включая DVD и нет. Схема довольно проста, позволяет быстро разобраться в инсталляции. Подробно процесс показан в видео, хотя в целом не представляет ничего сложного, если хорошо понимать свои действия.
Все модели, включая MDD, позволяют подключить до 4 колонок со стандартной мощностью 50 Вт. Большую сложность составит подключение AUX, это зависит от конкретной модели и ее особенностей. Для выбора следует внимательно ознакомиться с инструкцией по эксплуатации, как правило, она содержит всю ключевую информацию о процессе инсталляции девайсов, включая DVS.
Разъемы
Разъем автомагнитол Prology приведен на фото. Следует отметить, что этот бренд использует универсальный стандартизованный интерфейс, который хорошо подходит к переходникам автомобилей. Если у вас другая распиновка, можно спокойно приобретать переходник на вашу модель и подключать через него новую автомагнитолу.
Перед установкой рекомендуем проверить разъем выбранной модели по руководству по эксплуатации. Только при соблюдении требований и использовании оригинальных интерфейсов можно рассчитывать на длительную работу автомобильного аудио-комплекса. К нашим рекомендациям относится мультимедиа версия MDD с экраном и DVS, но вы можете выбирать наиболее подходящую для ваших целей.
Процесс инсталляции
В мастер-классе показаны особенности инсталляции девайсов, также подключается MDD и DVS.
Обратите внимание, что разные кабели размечены специфическими цветами.
Провода обычно обеспечивают работу отдельных встроенных устройств, в том числе электронного замка, например. От правильности подключения будет зависеть ток утечки, который при неправильном выполнении работ будет обеспечивать быстрый разряд аккумулятора.
Корректность соединений обеспечит бесперебойную работу и длительное прослушивание хорошей музыки с качественным звучанием за доступные деньги. Особенно это характерно для Prology MDN-2740t с расширенной функциональностью и возможностью подключения ряда дополнительных устройств.
Обратите внимание, что питание магнитолы должно быть подключено именно к аккумулятору, а не к прикуривателю, как делают некоторые владельцы. Последний вариант гарантирует самопроизвольное отключение девайса и плохую работу без особых причин поломки. Если наблюдаются такие моменты, стоит проверить порядок включения устройства.
