Как перевернуть текст в autocad
Как повернуть в Автокаде
Повернуть объект (геометрический элемент, текст, изображение, блок) в Автокаде можно двумя способами, с помощью соответствующей команды или так называемых «Ручек».
Поворот объектов в AutoCAD
Поворот объектов с помощью команды ПОВЕРНУТЬ (_ROTATE) выполняется следующим образом:
2. Выберите объект или объекты для поворота. Данная команда поддерживает и предварительный выбор, если объекты были выбраны перед запуском команды ПОВЕРНУТЬ, этот пункт можно пропустить.
3. Далее укажите базовую точку, которая будет являться центров вращения. Не забывайте пользоваться привязками, для точности.
4. Введите величину угла поворота в командную строку и нажмите Enter, либо укажите курсором на экране, завершив вращение кликом левой кнопки мыши. Команда имеет опции «Копировать» и «Опорный угол». При выборе «Копировать» базовый элемент останется, повернется его копия. Опция «Опорный угол» позволяет альтернативно указать величину поворота на экране, выбрав начальное и конечное направление.
Вращение объектов с помощью ручек
1. Выделите объекты объект или объекты которые следует повернуть.
2. Кликните за маркер (ручку). Данный маркер будет являться центром поворота объектов.
3. По клику правой клавиши выберите опцию «Повернуть».
4. Аналогично предыдущему способу введите величину угла поворота, или выберите по клику правой клавиши.
В Автокаде за положительную величину угла принят поворот по часовой стрелки, а отрицательный против.
Важно. Эти методы позволяют вращать объекты вокруг единого центра. В том случае, если вам необходимо повернуть множество объектов вокруг их собственных центров, так чтоб они остались на своих местах, подробно разобрано здесь.
Как повернуть чертеж, а вернее видовой экран во вкладке ЛИСТ написано здесь.
Как повернуть картинку в автокаде
Повернуть объект (геометрический элемент, текст, изображение, блок) в Автокаде можно двумя способами, с помощью соответствующей команды или так называемых «Ручек».
Поворот объектов в AutoCAD
Поворот объектов с помощью команды ПОВЕРНУТЬ (_ROTATE) выполняется следующим образом:
2. Выберите объект или объекты для поворота. Данная команда поддерживает и предварительный выбор, если объекты были выбраны перед запуском команды ПОВЕРНУТЬ, этот пункт можно пропустить.
3. Далее укажите базовую точку, которая будет являться центров вращения. Не забывайте пользоваться привязками, для точности.
4. Введите величину угла поворота в командную строку и нажмите Enter, либо укажите курсором на экране, завершив вращение кликом левой кнопки мыши. Команда имеет опции «Копировать» и «Опорный угол». При выборе «Копировать» базовый элемент останется, повернется его копия. Опция «Опорный угол» позволяет альтернативно указать величину поворота на экране, выбрав начальное и конечное направление.
Вращение объектов с помощью ручек
1. Выделите объекты объект или объекты которые следует повернуть.
2. Кликните за маркер (ручку). Данный маркер будет являться центром поворота объектов.
3. По клику правой клавиши выберите опцию «Повернуть».
4. Аналогично предыдущему способу введите величину угла поворота, или выберите по клику правой клавиши.
В Автокаде за положительную величину угла принят поворот по часовой стрелки, а отрицательный против.
Важно. Эти методы позволяют вращать объекты вокруг единого центра. В том случае, если вам необходимо повернуть множество объектов вокруг их собственных центров, так чтоб они остались на своих местах, подробно разобрано здесь.
Как повернуть чертеж, а вернее видовой экран во вкладке ЛИСТ написано здесь.
Чтобы повернуть в Автокад любой объект (графический элемент, текст, таблицу и т.д.) достаточно воспользоваться командой редактирования «Поворот».
Поворот в Автокаде выполняется по заданному алгоритму (чтобы его не запоминать просто внимательно отслеживайте информацию в командной строке):
1. Выберите команду «Поворот».
2. Укажите объект, который нужно повернуть.
3. Задайте базовую точку (т.е. точку, относительно которой будет выполняться поворот). В зависимости от изменения местоположения базовой точки будет меняться конечный результат при одних и тех же действиях и параметрах.
4. Укажите угол поворота ИЛИ выберите одну из субопций (копировать или опорный угол).
Как видите, вопрос «как повернуть объект в Автокаде» достаточно простой. Однако давайте более подробно рассмотрим нюансы, которые возникают, когда мы хотим задать угол поворота Автокад.
Как повернуть в Автокаде на определенный угол
Выше было рассмотрено, что во время выполнения команды «Поворот» нужно задавать угол. Сделать это можно графически, т.е. пользуясь привязками и линиями отслеживания непосредственно в рабочей области. Можно также ввести точное значение с клавиатуры.
Полезные ссылки и рекомендации по теме
Существует очень быстрый способ выполнять поворот в Автокаде с использованием «ручек» объекта. Этот способ подробно рассмотрен в статье «Как перенести чертеж в Автокаде». Этот же материал наглядно продемонстрирован в видео курсе «Создание проекта AutoCAD от идеи до печати».
Также рекомендую ознакомиться со следующим близким по тематике материалом из Самоучителя Автокад:
Знания
Изучите основы и оттачивайте навыки для повышения эффективности работы в AutoCAD
Support
Проблема
При попытке поворота вставленного объекта OLE объект только перемещается вокруг точки смещения, а угол отображения не меняется.
Объекты OLE также могут не отображаться при выводе на печать или при публикации в повернутом виде.
Решение
Решение
Невозможно повернуть вставленный объект OLE либо выполнить печать или публикацию в повернутом виде с использованием данных OLE. В целом, объекты OLE обладают меньшими возможностями модификации по сравнению с другими объектами чертежа.
Если требуется выполнить поворот, попробуйте воспользоваться одним из следующих альтернативных способов вставки внешних данных в чертеж.
Способ 1 (для изображений)
Файлы изображений можно вставить в файл чертежа, выбрав параметр «Растровое изображение» в меню «Вставка» или путем ввода команды ИЗОБ в командной строке. Вставленные растровые изображения некоторым образом отличаются от объектов OLE. Вставленные растровые изображения привязаны к файлу чертежа, а не встроены в него, что может снизить размер файла. В AutoCAD® 2007 и более поздних версиях продуктов привязанными файлами изображений можно управлять через меню «Сервис» > «Палитры» > «Внешние ссылки».
Способ 2 (для текста, таблиц и других объектов)
Данные, скопированные из буфера обмена Windows, можно вставить в файл чертежа несколькими способами. В меню «Правка» щелкните «Специальная вставка», чтобы увидеть различные варианты вставки объекта OLE.
Как повернуть текст в автокаде
Как повернуть текст в автокаде
Видео уроки для новичков и профессионалов бесплатно
Автомобильные дороги, городские улицы
Проектирование автомобильных дорог и городских улиц любой сложности
Мосты и путепроводы
Проектирование транспортных развязок искусственных сооружений
Геологические изыскания
Бурение скважин, лабораторные исследования грунта
Геодезические изыскания
Полевые и камеральные работы с использованием передовых методик и технологий
Повернуть объект (геометрический элемент, текст, изображение, блок) в Автокаде можно двумя способами, с помощью соответствующей команды или так называемых «Ручек».
Поворот объектов в AutoCAD
Поворот объектов с помощью команды ПОВЕРНУТЬ (_ROTATE) выполняется следующим образом:
2. Выберите объект или объекты для поворота. Данная команда поддерживает и предварительный выбор, если объекты были выбраны перед запуском команды ПОВЕРНУТЬ, этот пункт можно пропустить.
3. Далее укажите базовую точку, которая будет являться центров вращения. Не забывайте пользоваться привязками, для точности.
4. Введите величину угла поворота в командную строку и нажмите Enter, либо укажите курсором на экране, завершив вращение кликом левой кнопки мыши. Команда имеет опции «Копировать» и «Опорный угол». При выборе «Копировать» базовый элемент останется, повернется его копия. Опция «Опорный угол» позволяет альтернативно указать величину поворота на экране, выбрав начальное и конечное направление.
Вращение объектов с помощью ручек
1. Выделите объекты объект или объекты которые следует повернуть.
2. Кликните за маркер (ручку). Данный маркер будет являться центром поворота объектов.
3. По клику правой клавиши выберите опцию «Повернуть».
4. Аналогично предыдущему способу введите величину угла поворота, или выберите по клику правой клавиши.
В Автокаде за положительную величину угла принят поворот по часовой стрелки, а отрицательный против.
Важно. Эти методы позволяют вращать объекты вокруг единого центра. В том случае, если вам необходимо повернуть множество объектов вокруг их собственных центров, так чтоб они остались на своих местах, подробно разобрано здесь.
Как повернуть чертеж, а вернее видовой экран во вкладке ЛИСТ написано здесь.
Команда Повернуть в Автокаде
За поворот объектов (отрезка, таблицы, текстов, видовых экранов и т.д.) в Автокад отвечает команда Повернуть/Rotate.
Вызвать команду Повернуть можно одним из следующих способов (начать поворот объекта (ов)):
Как повернуть объект в Автокад на определенный угол
Вызываем команду Rotate. В командной строке отобразится запрос:
До вызова команды Повернуть вы можете заранее выбрать объект или группу объектов для поворота на заданный угол, т.к. операция поворота в Автокаде может выполняться как в режиме предварительного, так и в режиме отложенного выбора. Выберем прямоугольник и нажмем «Enter». Программа выдаст запрос:
Теперь необходимо указать базовую точку, т.е. точку относительно которой будет осуществляться в Автокад поворот объекта (прямоугольника). Укажем правый верхний угол прямоугольника при помощи объектной привязки Конточка (Endpoint). Как только вы укажете базовую точку, отобразится предварительный вид поворачиваемого объекта, который будет вращаться вслед за изменением положения курсора-перекрестия. По умолчанию появится штриховая линия желтого цвета, которая будет следовать от базовой точки вращения до курсора-перекрестия (визуальное обозначение угла поворота в Автокаде). Появится пиктограмма вращения рядом с перекрестием. Командная строка отобразит запрос:
Угол поворота в AutoCAD объекта можно задать при помощи:
Введем значение угла в командную строку 45 градусов и нажмем «Enter». Как только мы укажем в Автокаде угол поворота, система произведет поворот прямоугольника против часовой стрелки на 45 градусов, а команда Повернуть завершит свое выполнение.
Изменение поворота й всех текстов
Есть такая проблема. В результате использования криворукой надстройки, все тексты в файле имеют значение угла поворота 180 градусов и производные от этого угла. При переносе в другие программы посредством dxf, получаем мало читаемую картину.
Может кто помочь с решением задачи? Я не умею писать для AutoCad.
Заранее благодарен!
Прикладываю файлы с примерами в формате dwg и dxf.
https://yadi.sk/d/eiFf1IFGcrGa3
#2 Ответ от Valery Brelovsky 3 декабря 2014г. 10:31:09
Re: Изменение поворота й всех текстов
#3 Ответ от Игорь Богаченко 3 декабря 2014г. 13:06:39
Re: Изменение поворота й всех текстов
А что за проблема, у вас 147 текстов которые нужно повернуть, тексты они связаны с точками у точки три текста, т.е. повернуть нужно тексты у 49 точек.
Валерий, где это там 147 текстов? По ссылке удается только скачать файл Арбатская 130.dwg
DXF битый, не открывается.
В свойствах текста напротив повернуто стоит ДА. там просто перевёрнутый вверх ногами текст.
#4 Ответ от Valery Brelovsky 3 декабря 2014г. 14:23:59
Re: Изменение поворота й всех текстов
А что за проблема, у вас 147 текстов которые нужно повернуть, тексты они связаны с точками у точки три текста, т.е. повернуть нужно тексты у 49 точек.
Валерий, где это там 147 текстов? По ссылке удается только скачать файл Арбатская 130.dwg
DXF битый, не открывается.
В свойствах текста напротив повернуто стоит ДА. там просто перевёрнутый вверх ногами текст.
Я скачал DWG там маленький план между двумя зданиями. И выбрал по образцу весь цифровой текст. Их получилочь 147. Возле каждой точки три значения которые нужно поворачивать все вместе. Если 147/3 то получается что нужно осуществить 49 поворотов. Потом текст у меня под углом гдето 30градусов относительно горизонтали. Потому в обще не понятен смысл перевернуть текст. И хотелось что бы автор уточнил как всётаки текст должен быть. Приложенный фай это съёмка, на с сёмке тексты пишутся в основном горизонтально.
Да к стати вы съездтили куда собирались. И ещё один вопрос. У меня тут один сотрудник геодезист начал пытаться разобраться в Цивиле для геодезии. У вас имеются какие либо наработки в этой области и могу я его направить к вам если у него будут вопросы. У меня в геодезии нет опыта. Я както разобрался с дорогами и сейчас получается то что надо и стили под израильские нормы сделал, а вот с геодезией просто руки не доходят, да и не сильно уктуально. Наши дают текстовый файл кординат и высот и я его гружу и всё мне хватает.
Как перевернуть текст в автокаде
Чтобы повернуть в Автокад любой объект, будь то графический элемент, текст, таблица, достаточно воспользоваться командой редактирования «Поворот».
Поворот в Автокаде выполняется по заданному алгоритму. Чтобы его не запоминать, внимательно отслеживайте информацию в командной строке:
1. Выберите команду «Поворот».
2. Укажите объект, который нужно повернуть.
3. Задайте базовую точку. Т.е. точку, относительно которой будет выполняться поворот. В зависимости от изменения местоположения базовой точки, будет меняться конечный результат.
4. Укажите угол поворота ИЛИ выберите одну из субопций (копировать или опорный угол).
Как повернуть в Автокаде на определенный угол
Во время выполнения команды «Поворот» нужно задавать угол. Сделать это можно графически, пользуясь привязками и линиями отслеживания в рабочей области. Можно также ввести точное значение с клавиатуры.
Полезные ссылки и рекомендации по теме
Существует быстрый способ выполнять поворот в Автокаде с использованием «ручек» объекта. Он подробно рассмотрен в статье «Как перенести чертеж в Автокаде». Этот же материал наглядно продемонстрирован в видеокурсе «Создание проекта AutoCAD от идеи до печати».
Рекомендую ознакомиться со следующим материалом из Самоучителя Автокад:
Вы только что стали пользователем программы Autodesk AutoCAD? Вы уже начали работу, но перед вами встали трудности? Не знаете, как в Автокаде повернуть объект? Значит эта статья именно для вас. Здесь мы подробно и со скринами все подробно вам объясним.

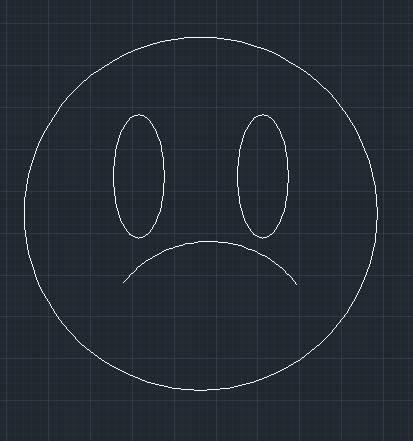

Итак, допустим, у вас открыта программа AutoCAD. Нарисуем несложный объект, например «Грустный смайл».
Теперь, допустим, мы хотим немного поднять ему настроение и изменить выражение рта. Оно выполнено при помощи инструмента «Дуга. 3 точки». Здесь происходит построение дуги по трем точкам.
Для того, чтобы изменить выражение лица нам потребуется повернуть эту дугу на 180 градусов.
На вопрос «Как повернуть в Автокаде эту самую дугу?» отвечаю: «Так, как указано в моей инструкции».

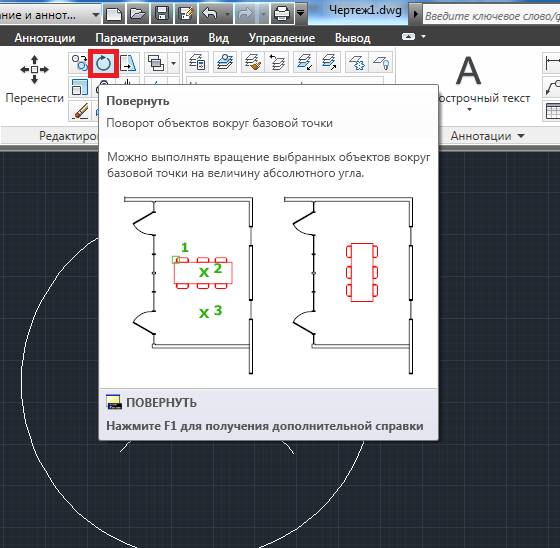

1) Выбираем на панели редактирования кнопку «Повернуть».

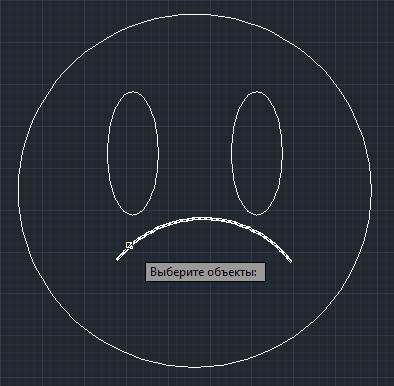

2) Нам необходимо выделить нужный нам объект (в данном случае дугу). При наведении на выделяемый объект он становится жирной линией.

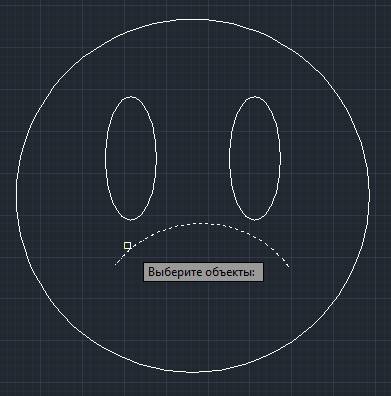

3) Нажимаем, и объект становится тонкой штриховой линией.
4) Если вы уверены в том объекте, который вы выбрали, то нажмите на правую клавишу мыши. Тем самым вы подтвердите выделение.

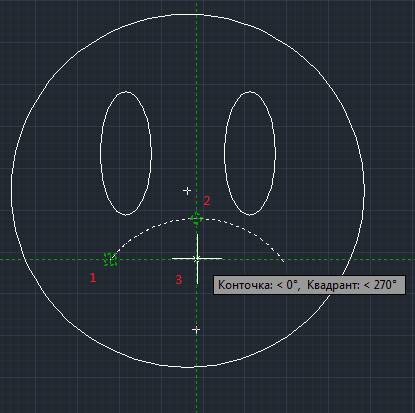

5) Теперь нам необходимо найти точку, с которой будет производиться поворот. Для этого наводим на начало(1) и на центр дуги(2). Тем самым мы найдем центральную точку для поворота(3). Нажимаем на нее (точка 3).
6) Теперь попробуйте поводить курсор вокруг точки 3.

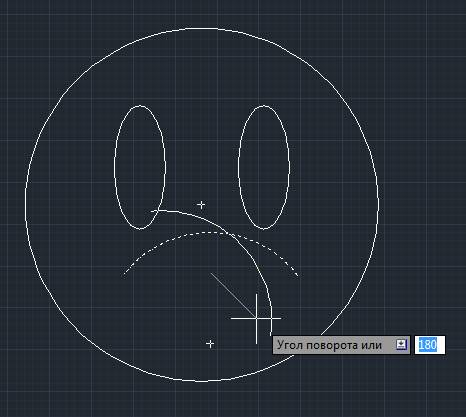

7)Вы видите, что мы можем крутить нашу дугу как угодно. Но нам необходимо повернуть ее именно на 180 градусов, поэтому в поле «Угол поворота или» пишем «180». Нажимаем «Enter».

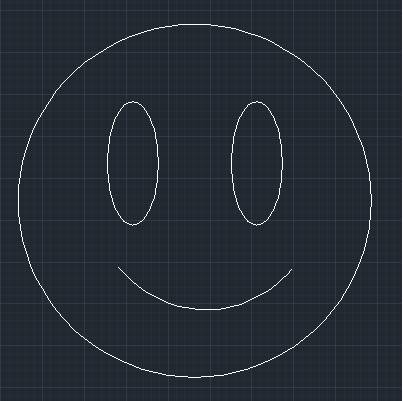

8) Видите, что у нас получилось? Это «Веселый смайл». Поздравляю. Вы успешно изменили выражение лица у нашего подопытного «Смайла».
Давайте не будем на этом останавливаться и продолжим урок. Теперь ответим на вопрос «Как повернуть чертеж в Автокаде?».
9) Так же как было описано ранее, выбираем на панели инструментов кнопку «Повернуть».

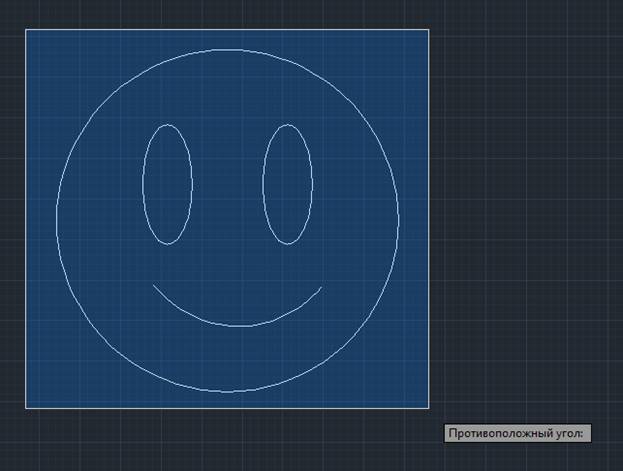

10) Выделяем весь наш объект («Веселый смайл»). Для этого наводим курсор на левый верхний угол чертежа, нажимаем левой клавишей один раз, опускаем курсор в правый нижний угол таким образом, чтобы в возникшую синюю область попали все необходимые нам для поворота объекты (в данном случае все личико).

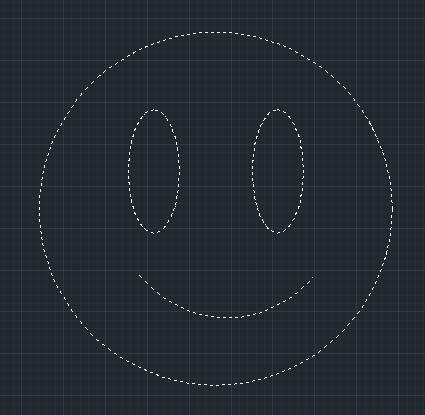

11) Нажимаем левой клавишей мыши один раз. Все выделенное ранее стало тонкими штриховыми линиями.
12) Жмем правой клавишей мыши, чтобы подтвердить выбор. Теперь указываем точку поворота. Выбираем самый центр лица. Наводим курсор на точки 4 и 5. Нажимаем на точку 6.

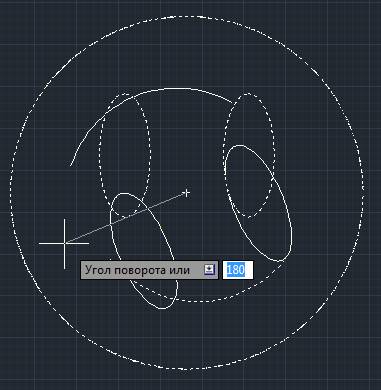

13)Крутим курсор мыши вокруг выбранной точки 6. Если вы повернете курсор и немного подождете, то увидите фантом, который показан основной линией. Он покажет вам возможное расположение объекта во время поворота.

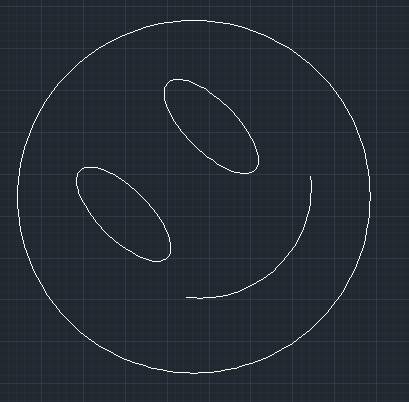

14) Мы вписываем в «Угол поворота или» цифру 45. Таким образом мы повернули объект на 45 градусов.
Поздравляю. Вы научились поворачивать отдельные объекты или несколько объектов в программе AutoCAD.
Теперь напоследок покажу вам как в автокаде повернуть текст. Продолжаем обучение.
15) Нажимаем на кнопку «Многострочный текст»

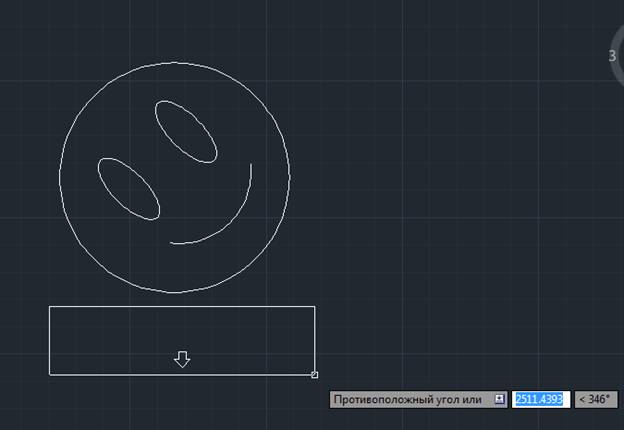

16) Аналогично шагу 10 нашего обучения выделите место, на котором вы хотите расположить текст.

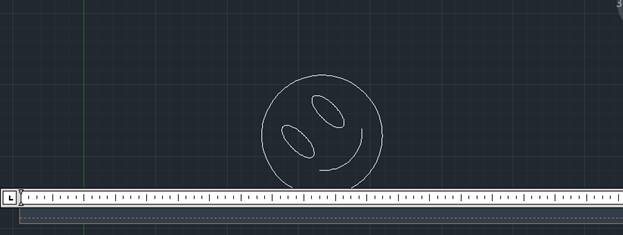

17) Нажимаем в правом нижнем углу и получаем:

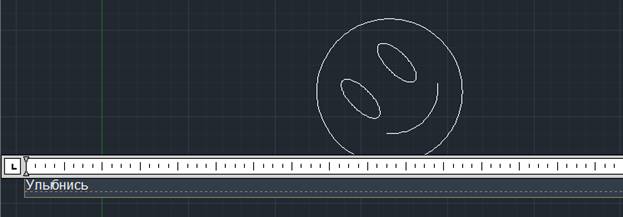

18) Вводим текст. Например, «Улыбнись».
19) Получается вот что:
20) При желании вы можете самостоятельно отредактировать высоту текста.

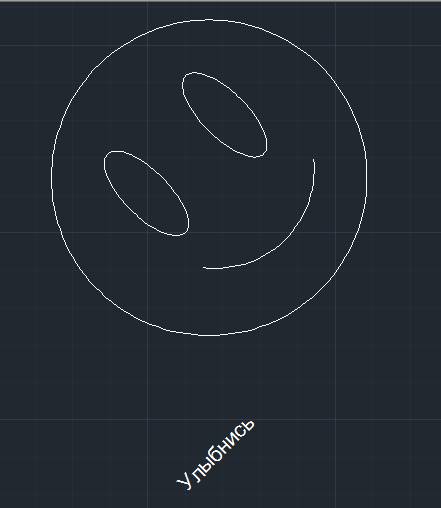

21) Будем поворачивать текст. Выполняем шаги : 1, 2, 3 и 4. Затем выполняйте шаги: 12, 13, 14.
Поздравляю, вы научились поворачивать текст в программе AutoCAD.
Как повернуть в Автокаде
Команда «Повернуть» находится в блоке редактирования в верхней строке, вторая слева. Принцип её действия покажем на примере поворота обыкновенного прямоугольника.
Щелкаем по команде. Теперь необходимо выбрать объекты, которые хотим повернуть. В этом примере я выбрал весь прямоугольник. После выбора нужных отрезков, нажимаем «Ввод» и выбираем базовую точку, относительно которой будет совершен поворот.
Базовую точку удобно выбрать на пересечении линий контура. Угол поворота можно задать передвижением курсора мыши или ввести вручную. При этом не забывайте, что положительный угол поворота отсчитывается против хода стрелки часов, а отрицательный по ходу часовой стрелки.
В одном из прошлых уроков я рассказывал про массив в Автокаде. Поворот отличается от массива тем, что не появляется новых элементов. В качестве базовой точки можно выбрать точку, не принадлежащую контуру фрагмента, тогда поворот будет отдаленно напоминать круговой массив.
Пару слов о том, как повернуть чертеж в Автокаде. Можно повернуть и целиком целый чертеж, выполняя операцию аналогичным образом. Повернуться размеры, причем размерные линии и стрелки повернуться, а надпись (значение размера) останется горизонтальной или вертикальной. О том, как это исправить, расскажу в уроке размеры в Автокаде. Штриховка повернется вместе с элементом на заданный угол, с ней проблем не возникнет, проекции видов не нарушатся.
Операция поворота элемента, как Вы убедились, делается быстро и очень просто, но если у Вас все же возникли трудности, опишите их в комментариях.
Команда Повернуть в Автокаде
Поворот чертежа по начертательной геометрии.
За поворот объектов (отрезка, таблицы, текстов, видовых экранов и т.д.) в Автокад отвечает команда Повернуть/Rotate.
Вызвать команду Повернуть можно одним из следующих способов (начать поворот объекта (ов)):
Как повернуть объект в Автокад на определенный угол
Вызываем команду Rotate. В командной строке отобразится запрос:
До вызова команды Повернуть вы можете заранее выбрать объект или группу объектов для поворота на заданный угол, т.к. операция поворота в Автокаде может выполняться как в режиме предварительного, так и в режиме отложенного выбора. Выберем прямоугольник и нажмем «Enter». Программа выдаст запрос:
Теперь необходимо указать базовую точку, т.е. точку относительно которой будет осуществляться в Автокад поворот объекта (прямоугольника). Укажем правый верхний угол прямоугольника при помощи объектной привязки Конточка (Endpoint). Как только вы укажете базовую точку, отобразится предварительный вид поворачиваемого объекта, который будет вращаться вслед за изменением положения курсора-перекрестия. По умолчанию появится штриховая линия желтого цвета, которая будет следовать от базовой точки вращения до курсора-перекрестия (визуальное обозначение угла поворота в Автокаде). Появится пиктограмма вращения рядом с перекрестием. Командная строка отобразит запрос:
Угол поворота в AutoCAD объекта можно задать при помощи:
Введем значение угла в командную строку 45 градусов и нажмем «Enter». Как только мы укажем в Автокаде угол поворота, система произведет поворот прямоугольника против часовой стрелки на 45 градусов, а команда Повернуть завершит свое выполнение.
В программе существует правило поворота объектов по умолчанию. Если вы хотите его изменить, то предлагаю заглянуть в раздел «Индивидуальных настроек» или статья «Как создать чертеж».
Соответственно если вы хотите в Автокаде повернуть объект по часовой стрелке, то вводите отрицательное значение угла поворота в командую строку.
Создание повернутых копий объекта
Функционал команды Rotate позволяет сделать повернутые копии объектов вокруг базовой точки вращения. Отвечает за данную функцию в программе опция Копия данной команды.
Выберем повернутый прямоугольник под углом 45 градусов к горизонту. Вызываем команду Rotate. В командной строке отобразится запрос:
Укажем левый верхний угол прямоугольника при помощи объектной привязки «Конточка». Система выдаст запрос:
Выберем опцию Копия. Обратите внимание, что оригинал поворачиваемого прямоугольника из тонких серых линий примет текущий цвет, т.к. его местоположение на чертеже не изменяется. Программа повторит запрос:
Поворот объектов в AutoCAD с использованием опорного угла
Опция Опорный угол позволяет задать так называемый опорный угол перед поворотом объекта. По умолчанию опорный угол в Автокад равен 0. Опция «Опорный угол» используется практически во всех командах, которые связаны с поворотом объектов или вращением 3D-тел.
Рассмотрим использование опорного угла в Автокаде (разработчики так с ним намудрили, что в дебри залезать не будем).
Распространенный способ поворота объекта на неизвестный угол с привязкой к этому углу (через объект, координаты точек).
Выберем прямоугольник расположенный под углом 45° к горизонтали.
Вызываем команду Автокад Повернуть. Указываем базовую точку, относительно которой будем поворачивать объект. Этой точкой будет левый нижний угол прямоугольника.
Выбираем опцию в Автокаде Опорный угол. Система отобразит запрос:
Опорный угол в Автокад по умолчанию равен 0. Опорный угол отсчитывается от горизонтальной линии направленной в право.
Укажем опорный угол двумя точками на чертеже при помощи объектной привязки Конточка. В качестве точек будут выступать конечные точки нижней стороны прямоугольника. Как только укажете опорный угол, нижняя сторона эскиза прямоугольника как бы привяжется к курсору-перекрестию и будет поворачиваться вслед за ним при изменении его положения.
Расположим нижнюю сторону прямоугольника под углом 90 градусов к горизонтали. Для этого при помощи полярного отслеживания укажем щелчком мыши новый угол 90°.
