Переборка гидрораспределителя

Паралельно перебрал гидрораспределитель: подтекало масло и не работал один золотник. Для переборки гидрораспределителя был преобретен ремкомплект. В ремкоплект входят полный комплект уплотнительных колец и прокладок.

«>

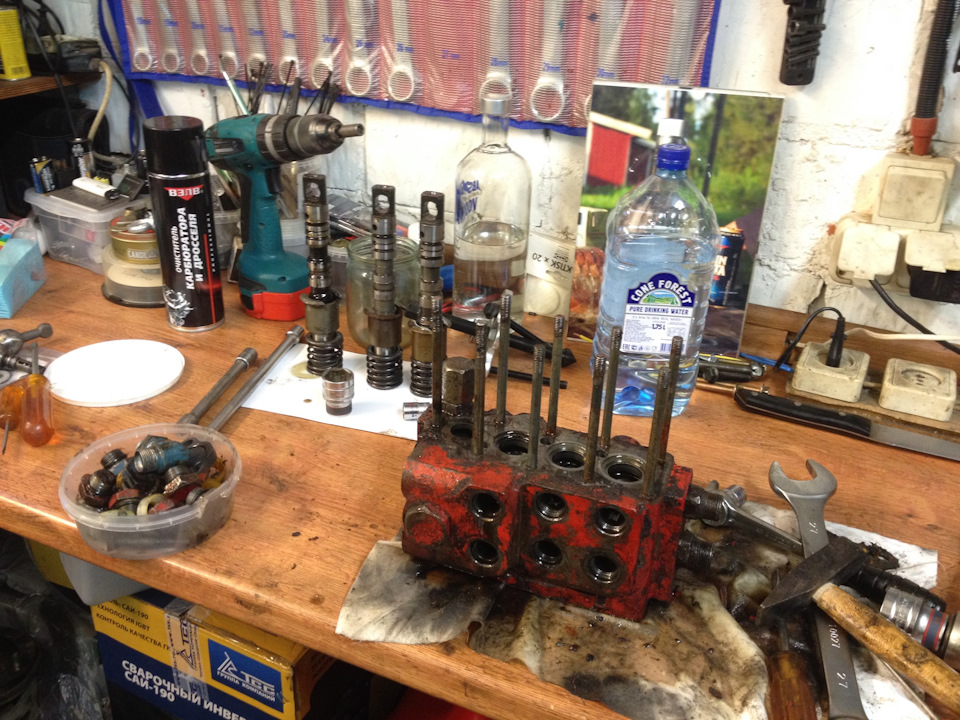

Разбираем распределитель, при вытаскивании золотников обязательно надо пометить где какой стоял, чтобы не перепутать ри сборке.

«>
Все тчательно промываем. В моем случае пришлось и разобрать один из золотников. В нем западали шарики.

«>

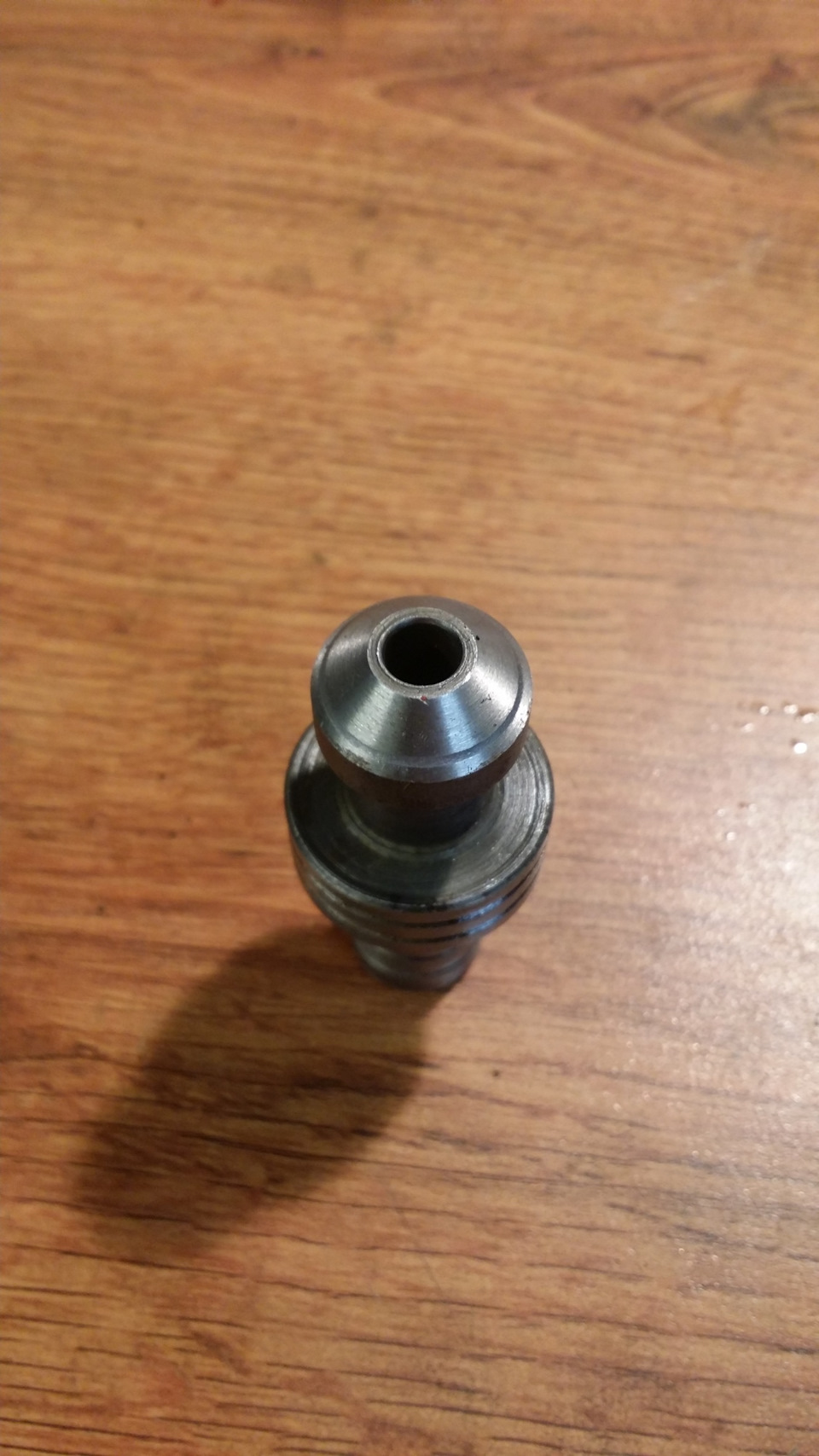

На клапане обнаружил износ… но решил пока оставить ка есть.

«>
И собираем все в обратном порядке

Комментарии 2

Привет…я так сразу и подумал…уже болгарский присмотрел…а этот выбрасывать жалко 🙂 а запчасти все полное г… все нужно напильником дорабатывать 😉

Привет Не благодарное дело переборка распределителя. Всему виной отвратительное качество запчастей из резины. Сталкивался с этим не раз. Особенно актуально в наших 40-ках. где распределитель в кабине и все масло попадает под ноги. Лечится к сожалению покупкой нового распределителя

Источник

10.1.1. Распределитель. Неисправности, проверка, ремонт.

Одним из этапов проверки является определение давления срабатывания автоматов возврата золотников. Проводят это следующим образом: заводят двигатель и устанавливают среднюю частоту вращения коленвала. Ручку прибора устанавливают в положение «Открыто», а тестируемый золотник — в положение «Подъем». Вращая ручку, получают давление в сливной магистрали и смотрят на показания манометра прибора. Дойдя до определенного значения давления, ручка золотника должна вернуться в нейтральную позицию. Наибольшее давление, отмеченное по манометру в момент возврата рукоятки золотника в нейтральное положение, принимается за давление срабатывания автомата. Давление включения автоматов других золотников распределителя смотрят, не меняя рукава прибора. Рукоятку золотника, к каналам которого подключен прибор, при этом закрепляют в позиции «Подъем», а ручку тестируемого золотника подключают в это положение и слегка поддерживают с помощи руки. Прибором подают давление до момента четкого срабатывания второго золотника. Такую же процедуру осуществляют при тесте автомата третьего золотника.

Давление подключения автоматов золотников должно быть в пределах 12,5—13,5 МПа. При давлении выше или ниже, распределитель нужно снять с трактора для проверки и регулировки уже на стенде (см. рис. 2.9.2) или для отправки в ремонт.

Рис. 2.9.2. Тестирование распределителя трактора МТЗ на стенде КИ-4815М: 1 — распределитель; 2 — манометр; 3 — счетчик жидкости; 4 — дроссель; 5 — сливной трубопровод

Если автоматы золотников находятся в рабочем состоянии, на заключительном этапе проверки работоспособности распределителя определяют давление, при котором срабатывает предохранительный клапан. Для этого выводим дигатель на максимальную частоту вращения коленала и переключаем ручку золотника распределителя в позицию «Подъем» (рекомендуется перевести ручку выносного цилиндра, чтобы не поднимать поддомкраченную технику). Фиксируя ручку с помощью руки, постепенно уменьшают течение масла через прибор до полного прекращения. После полного перекрытия течения масла, отмечают показание манометра, которое отражает реальную величину давления срабатывания предохранительного клапана.

Если давление включения не находится в пределах 15,5—16 МПа, клапан нужно регулировать, а распределитель при этом можно и не снимать. Выкручивают и отделяют колпачок предохранительного клапана, припускают контргайку и винтом корректируют давление. Ручка золотника стопорится в режиме «Подъем», а напор масла закрыт прибором.

При малых утечках масла через перепускной и предохранительный клапаны, через стык золотник — корпус, а также при нерегулируемом предохранительном клапане или поломках автоматов золотников, распределитель демонтируют с трактора для последующего ремонта.

Распределитель рекомендуется разбирать на специальном приспособлении. Вначале снимают ручки управления и пластины пыльников с верхней крышки, затем снимают пыльники и уплотнительные кольца. Далее вытаскивают сферические рычаги управления золотниками. Отделяют верхнюю и нижнюю крышки, помечают и вытаскивают золотники из корпуса, разделяют предохранительный и перепускной клапаны. В конце разборки распределителя седло перепускного клапана выдавливают из корпуса специальной оправкой (см. рис. 2.9.3), а гнездо предохранительного — специальным ключом (рис. 2.9.4).

На конусной поверхности перепускного клапана в том месте, где она соприкасается с кромкой седла, часто появляются следы износа, которые объясняют утрату герметичности стыка, а значит происходит значительная потеря масла. В таком случае, эту конусную поверхность клапана можно восстановить шлифовкой с помощью шлифовального устройства под углом 45°. Можно проточить конусную поверхность клапана в центрах токарного станка (как на рис. 2.9.5). После такой обработки требуется шлифовка мелкой наждачной бумагой. Торцовую поверхность седла клапана в этом случае так же шлифуют на плоскошлифовальном станке (рис. 2.9.6) или протачивают на токарном станке в разрезной оправке. Внутреннее отверстие седла и его торцовая часть должны четко образовывать острую кромку. После всех обработок седло размагничивают.

Уплотнения коленвала трактора запчасти
Рекомендации по текущему ремонту тракторов МТЗ-80, МТЗ-50, ЮМЗ-6 Copyright © 2018-2021

Возможные неполадки гидрораспределителя

Часто встречающимися неисправностями в гидрораспределителе Р80 3/1 222Г установленного на тракторе МТЗ 80 считают:

Конструкция и устройство гидрораспределителя позволяет выполнить ремонт указанных неисправностей механизатору руками.

Кроме того, облегчить выполнение ремонта поможет специальный, рекомендованный компанией-производителем ремкомплект для Р80 3/1 222Г.

Надежная проверенная конструкция гидрораспределителя Р80 позволяет применять на новой версии трактора Беларус 920, а также на многофункциональном МТЗ 3022.

Распространенные неисправности распределителя МТЗ.

Не поднимается навесное оборудование.

Причиной может быть попадание под перепускной клапан мусора попавшего в гидросистему. В этом случае перепускной клапан не закрывается — рабочая жидкость направляется в сливную полость. Распределитель не реагирует на переключения положения золотников. Устраняется: откручивают два болта крышки перепускного клапана, демонтируют пружину с клапаном и удаляют мусор.

В ситуации отсутствия или снижения грузоподъёмности гидравлики трактора сопровождающейся перегревом масла в системе, при возникновении свистящего звука в положении рычага «подъём», свидетельствует о падении уровня масла и подсоса воздуха в систему.

Не фиксируется навесное оборудование в поднятом положении.

Причина — разгерметизация гидрорукавов высокого давления и соединительных гидромуфт, износ компрессионного уплотнения поршня или штока силового гидроцилиндра, износ золотников узла, появление раковин на перепускном клапане, препятствующих плотному закрыванию клапана.

Не опускается, поднимается не навесное оборудование.

Причина — засорение рабочих магистралей распределителя блокирует проход масла. Управление потоками масла невозможно. Устраняют: разбирают и производят промывку, и чистку магистралей, а так же диагностику работы клапанов.

Навесное оборудование резко падает вниз.

Это свидетельствует о внезапном падении давления в системе; при разрыве маслопроводов и падении уровня рабочей жидкости, резкого завоздушивания системы. Устраняют: замена поврежденных трубопроводов, проверяют затяжку сочленений системы, доливают масло до требуемого уровня.

Не срабатывает автоматический переход в нейтральное положение при полном поднятии или опускании гидроцилиндра.

Причина-неисправность шарикового клапана «автоматического выключения фиксатора положения золотника». Устраняют; производят разборку, заменяют изношенные детали клапана и фиксатора.

Диагностика

Проверку распределителя производят после проверки производительности шестирёнчатого гидронасоса системы на номинальных оборотах двигателя, установив количество выданной рабочей жидкости литров в минуту работы. Прибор КИ 5473 подключают к рабочим выводам узла вместо гидроцилиндра. Включают рычаг узла в положение «подъем». Если значение падает больше чем на 5 литр./мин распределитель снимают для проведения ремонта.

Механизм и функционирование гидрораспределителя МТЗ 80

Устройство гидрораспределителя состоит из следующих частей:

Принцип работы гидрораспределителя

Золотники и клапан образуют при подключении гидрораспределителя Р80 3/1 222Г к гидросистеме внутри корпуса несколько объединенных проходных каналов для гидравлической жидкости. Всего предусмотрено три.

Управление золотниками, соответственно и перенаправление потоков трансмиссионного масла по соответствующим каналам обеспечивает четыре позиции при работе с дополнительными агрегатами и оборудованием. К таким эксплуатационным режимам относят:

Устройство позволяет выполнять ремонт отдельно на каждом рабочем режиме и схеме подключения Р80.

Источник

Гидрораспределитель Р-80: схема, устройство, подключение, ремонт своими руками

Гидрораспределитель Р-80 эксплуатируется на тракторах производства МТЗ, предназначен для перераспределения циркулирующей жидкости данных агрегатов. Смесь поступает от насоса в рабочее пространство цилиндра. Конструкция прибора дает возможность корректировать давление масла в системе, фиксировать навесные приспособления в требуемой позиции. Фактически при помощи узла происходит управление рабочим оборудованием техники.

Золотники

Золотники представляют собой валики в виде цилиндров, подвергаемые тщательной обработке. В конкретно определенных местах имеются предусмотренные проточенные гнезда. Они помещаются в подходящие и подготовленные места корпуса. При монтаже золотники проходят через специальные каналы и полости по направлению к осям. В результате золотниковые элементы приоткрывают одни каналы, закрывая другие рабочие отверстия. Такая конструкция способствует изменению направления перетекания жидкости. В движение золотники приводит рычаг, функционирующий в четырех положениях:

Указанные позиции гидрораспределителя Р-80 обладают определенной фиксацией. Удерживание рычага рукой предусмотрено только при положении «вынужденное опускание». Золотниковые приспособления оснащены системой автоматического возврата в нейтральное положение из фиксированных режимов.

Принцип работы

Основная функция гидрораспределителя заключается в направлении жидкости насоса в полость цилиндра, обеспечивающего работу целевого навесного органа, актуального в данный момент. После завершения сеанса техническое масло переправляется обратно в бак в результате автоматического переключения. В качестве дополнительной опции управления предусматривается и механизм фиксации рабочего оборудования в определенном положении. Но перед использованием данной функцией следует учитывать ограничения давления, которые в принципе способен выдерживать гидрораспределитель МТЗ 82. Схема подключения механизма к разным каналам цилиндров предполагает разделение по назначению:

Каждый из контуров подачи жидкости связан с центральным трубопроводом, системой регуляции и сливным каналом. В процессе управления функциональные блоки с гидрозамками приводятся в активное или неактивное рабочее положение. Теперь стоит ознакомиться с конкретными эксплуатационными режимами агрегата.

Принцип действия

Устройство гидрораспределителя Р-80 позволяет золотникам в нейтральной позиции оставаться под усилием пружин. Они перекрывают нагнетающий отсек от рабочих канавок, жидкость при этом к цилиндрам не попадает. Кроме того, отсекается путь масла к сливным отверстиям. Поршень при таком раскладе остается в строго фиксированной позиции. После начала подачи масла посредством насоса в нагнетающую полость происходит воздействие на нижнюю часть перепускающего клапана. Под этой направленной силой элемент открывается, масляная жидкость транспортируется в нижнюю часть гидрораспределителя Р-80 и поступает к сливным каналам.

Контрольный паз остается приоткрытым, при этом часть масла сливается, не препятствуя открытию перепускающего клапана. Если золотник находится в плавающей позиции, оба отсека сообщаются между собой посредством сливной магистрали. Рабочая жидкость от помпы беспрепятственно перетекает через распределитель и поступает в резервуар по каналам, которые задействуются в нейтральном положении. В этом режиме поршень способен перемещаться под воздействием нагрузки штока, благодаря агрегации обоих цилиндров.

Замена масла

Замена масла производится при ежесезонном техническом обслуживании (ТО) или при выработке трактором 2000 моточасов. При использовании некачественной жидкости ее меняют внепланово.

Процесс происходит так:

Особенности

Гидрораспределитель Р-80, схема которого приведена ниже, работая на подъем или принудительное опускание, сообщает одну рабочую полость со сливной системой, а второй аналог – с нагнетательным элементом. Контрольный канал перекрывается поясом золотника, давление масла в обеих частях поршня перепускающего клапана выравнивается. При этом клапан перераспределяющего механизма уходит вниз под воздействием собственной пружины. Поступление масла на сток завершается.

Под воздействием жидкости поршень в цилиндре перемещается, приводя в эксплуатационный режим оборудование и рабочие элементы техники. Автоматический возврат золотников из режима «подъем» обусловлен создаваемым давлением. Его величина идентична аналогичному показателю, наблюдающемуся при срабатывании клапана-предохранителя. Он соединяется с магистралью стока, после чего параметры давления слегка падают. В противоположном канале оно остается стабильно высоким, так как перепускающий клапан находится в закрытом положении.

За счет разности давлений в каналах узла наблюдается открытие отверстия, после чего масляная жидкость начинает подаваться под бустер. Золотник больше не фиксируется, возвращаясь под действием пружины в нейтральный режим. В позиции вынужденного опускания рабочий канал соединяется со сточным отсеком. Показатель давления, при котором прекращается фиксация золотника, составляет всего 2 МПа.

Стоимость агрегата

В сегменте тракторных гидросистем универсальных решений не так много, поэтому и о широком выборе среди альтернативных вариантов для владельцев МТЗ 82 говорить не приходится. Максимум речь может идти о конструкционных доработках механизма, после которых его можно будет полноценно использовать в составе с рабочими органами. Но и в этом особого смысла нет ввиду эксплуатационной привлекательности стандартного гидрораспределителя МТЗ 82, цена которого составляет в среднем 5,5-6 тыс. руб. Это скромная стоимость, поскольку аналогичные системы для схожей техники обходятся в 7-8 тыс. Впрочем, могут быть и дополнительные расходы на фурнитуру, рычаги и расходные элементы – в среднем, 1-2 тыс.

Подсоединение

Подключение гидрораспределителя Р-80 к трубопроводам или шлангам осуществляется исключительно через штуцера, фланцы и прочие промежуточные элементы. Рабочая жидкость в системе должна иметь чистоту не ниже 16 категории по ГОСТу 17216. Очистка масла выполняется при помощи фильтра тонкой очистки (25 мкм).

Контроллеры золотников, которые не участвуют в обслуживании оборудования трактора, желательно установить в нейтральное положение. Во время техобслуживания техники и профилактического осмотра рекомендуется регулировать давление предохранительного клапана до показателей, указанных в руководстве по эксплуатации машины. Данные проверяют при помощи манометра, подсоединенного к напорной части распределителя. Корректировка выполняется при максимальной частоте оборотов коленвала, с учетом расчетной величины давления.

Выходное давление не должно превышать 0,5 МПа, а уровень размещения распределителя – быть не ниже аналогичного показателя верхней точки масляного резервуара. Рассматриваемые приспособления с любыми видами золотников эксплуатируются в гидравлических системах тракторов и аграрной техники.

Схема гидравлики МТЗ-82.1

У «Беларус» МТЗ-82.1 гидронавесная система включает в себя:

Схема гидравлической системы МТЗ-82.1 представлена ниже.

Ремонт гидрораспределителя Р-80

Ремонт рассматриваемой детали требует определенных познаний в сфере гидравлики. В противном случае проведенный неумело восстановительный процесс может только усугубить положение.

Изучив устройство одного гидравлического распределителя системы, можно без проблем разобраться с аналогичными приводами похожих конструкций. Все они обладают практически идентичным строением с похожим принципом работы, включая модификации с несколькими рычагами или управляемые джойстиком. Особое внимание при диагностике и ремонте обращают на золотник, клапаны и корпус.

Гидроувеличитель сцепного веса с гидроаккумулятором

ГСВ необходим для точной регулировки веса, приложенного к задним колесам трактора. Это достигается путем нагнетания давления подпора масла в основном силовом цилиндре и компенсации нагрузок на аналогичных органах навесной сельхозмашины. Увеличивая нагрузку на ведущие колеса трактора, например, при пахоте тяжелых почв, можно уменьшить эффект пробуксовывания. Исходя из этого, ГСВ называют еще и догружателем ведущих колес. ГСВ комплектуется гидроаккумулятором, назначение которого в накоплении и поддержании давления масла, компенсация гидроударов в системе.

Частые неисправности

Довольно серьезной проблемой распределителя является выработка в посадочных гнездах между корпусом и золотником. Выявить подобный дефект можно на ощупь. О его появлении свидетельствуют продольные царапины и задиры, вибрирование золотника. Стоит отметить, что золотниковые элементы не являются взаимозаменяемыми. Некоторые умельцы, выполняя ремонт гидрораспределителя Р-80 своими руками, подгоняют по размерам золотник с другого распределителя. Это дает возможность продлить ресурс работы детали. Специалисты такой подход не рекомендуют, несмотря на то что профессиональное восстановление посадочных зазоров – очень трудоемкий и дорогостоящий процесс.

Основные причины самовольного опускания рабочего оборудования (ковша или стрелы) – отсутствие герметичности в резиновых уплотнителях либо засорение (износ) иглы клапана. При возникновении подобной проблемы диагностику следует начинать именно с клапана.

Рекомендации по техобслуживанию системы

В процессе эксплуатации следует регулярно отслеживать техническое состояние гидросистемы и ее компонентов. При первых признаках износа элементы заменяются на новые или ремонтируются. К наиболее частым проблемам можно отнести поломки клапанов, деформацию уплотнителей и заклинивание отдельных деталей узла. В большинстве случаев починка конструкции требует проведения демонтажных мероприятий. Соответственно, возникает вопрос о том, как снять гидрораспределитель на МТЗ 82? Работы начинаются с платформы кабины, где отсоединяется панель со щитком системы управления навесным оборудованием. Далее снимается боковая створка на капоте, отсоединяются трубы цилиндров, распределяющие штуцеры и рукава давления. Непосредственно корпус гидрораспределителя снимается после откручивания болтов с лонжерона. На разобранной базе механизма можно производить замену отдельных элементов, выполнять чистку каналов с золотниками, проверять состояние маслоотводов и т. д.

Оснащение погрузчиком и экскаватором

Трактора МТЗ могут оборудоваться различными типами погрузчиков.

Существуют погрузчики с гидравлическим питанием от гидросистемы трактора. Они подключаются маслопроводами высокого давления к соответствующим выходам гидрораспределителя через разрывные муфты. Также выпускаются варианты погрузчиков с собственными гидрораспределителями. Такие модели подключаются непосредственно к масляному насосу, при этом гидравлические выходы распределителя трактора остаются свободными и могут использоваться с другими механизмами.

В случае необходимости комплектования трактора экскаватором необходимо учесть следующее:

Конструкция распределителя

Гидрораспределительный узел МТЗ 82 (80) — Р75-33Р (ГОСТ 8754-71)

Позиционно-силовой регулятор

Этот механизм объединяет в себе устройства для осуществления как силового регулирования, так и позиционного. Необходимо оно для управления с места оператора положением сельхозмашин и приспособлений. Данный регулятор позволяет увеличивать и уменьшать догрузку на задние колеса трактора, изменять величину заглубления в землю сельхозорудий, поддерживать эту глубину постоянной.

Применение механизма дает прирост в производительности и уменьшение расхода дизельного топлива примерно на 10% по сравнению с применением ГСВ.

Источник

Гидрораспределитель МТЗ 82 (гидросистема): устройство

Наряду с механическим приводом машин? трактор МТЗ-82(80) оборудован механизмами позволяющими, передавать мощность трактора с помощью давления масла. Распределение, а так же управление потоками масла под давлением осуществляет специальный узел гидросистемы трактора – гидравлический распределитель.

Гидрораспределитель МТЗ 82 обеспечивает комфортное агрегатирование и распределение давления рабочей жидкости на все силовые гидравлические узлы машин (гидроцилиндры, гидромоторы) и оборудования, используемые в комплексе с трактором. Путём распределения узел обеспечивает одновременно управление тремя гидроприводными органами.

Конструкция распределителя

Гидрораспределительный узел МТЗ 82 (80) — Р75-33Р(ГОСТ 8754-71)

Конструкция выполнена в отдельном чугунном корпусе с тремя вертикальными, сквозными посадочными каналами золотников и одним каналом для перепускного клапана. Сверху и снизу корпус закрывается алюминиевыми, цельнолитыми крышками. Соединительные плоскости крышек и корпуса уплотнены прокладками и стянуты винтами.

Гидрораспределитель МТЗ 80(82) Р75-33Р

Распределитель имеет три рабочие магистрали потока рабочей жидкости, размещенные перпендикулярно ходу переключения положения золотников; нагнетательная магистраль «Б» — связывает полости перепускного клапана и золотников, сливная магистраль «В» — соединяет отверстия золотников, магистраль управления перепускным клапаном «Г» проходит через корпус распределителя и отверстия в золотниках, перепускной клапан 14 соединен с трубопроводом.Поршень перепускного клапана оборудован дроссельным жиклером 13 для создания перепада давления в нагнетательном канале и подпоршневой полостях, что обеспечивает его открытие в нейтральном положении.

Золотники перекрывают и открывают рабочие магистрали дросселирующими выточками. Управление осуществляется рычагами, которые размещены в нижней крышке распределителя. Рычаги соединены с золотниками через сферическое сочленение 9 с пластиковыми вкладышами 10 и уплотнительным кольцом 8. Снаружи сочленение закрыто резиновым пыльником 6. Три золотника позволяют управлять одновременно тремя рабочими гидроприводными установками.

Принцип работы

Каждый золотник в зависимости от заданного положения работает в четырёх режимах:

Работа фиксатора золотника

Золотники оснащены пружинно-клапанным механизмом автоматического возврата в нейтральное положение 3 и шариковыми фиксаторами, которые удерживают его в выбранном положении. Шариковый клапан автоматического возврата срабатывает при превышении в системе давления 12,5-13,5 мПа. Превышение давления возникает при выходе гидроцилиндра в крайнее положение в соответствующем положении подъёма и принудительного опускания, а так же при возникновении перегрузки системы.

Гидрораспредельный узел оснащен устройством аварийного сброса давления 20. Предохранительный клапан отрегулирован на сброс давления превышающее значение от 14,5 до16 мПа. Регулировка производится винтом 18, изменяющим степень сжатия пружины шарикового клапана 17. Срабатывание устройства происходит при несрабатывании механизма — автомата золотника и перепускного устройства.

Распространенные неисправности распределителя МТЗ

Не поднимается навесное оборудование

Причиной может быть попадание под перепускной клапан мусора попавшего в гидросистему. В этом случае перепускной клапан не закрывается — рабочая жидкость направляется в сливную полость. Распределитель не реагирует на переключения положения золотников. Устраняется: откручивают два болта крышки перепускного клапана, демонтируют пружину с клапаном и удаляют мусор.

В ситуации отсутствия или снижения грузоподъёмности гидравлики трактора сопровождающейся перегревом масла в системе, при возникновении свистящего звука в положении рычага «подъём», свидетельствует о падении уровня масла и подсоса воздуха в систему.

Не фиксируется навесное оборудование в поднятом положении

Причина — разгерметизация гидрорукавов высокого давления и соединительных гидромуфт, износ компрессионного уплотнения поршня или штока силового гидроцилиндра, износ золотников узла, появление раковин на перепускном клапане, препятствующих плотному закрыванию клапана.

Не опускается, поднимается не навесное оборудование

Причина — засорение рабочих магистралей распределителя блокирует проход масла. Управление потоками масла невозможно. Устраняют: разбирают и производят промывку, и чистку магистралей, а так же диагностику работы клапанов.

Навесное оборудование резко падает вниз

Это свидетельствует о внезапном падении давления в системе; при разрыве маслопроводов и падении уровня рабочей жидкости, резкого завоздушивания системы. Устраняют: замена поврежденных трубопроводов, проверяют затяжку сочленений системы, доливают масло до требуемого уровня.

Не срабатывает автоматический переход в нейтральное положение при полном поднятии или опускании гидроцилиндра

Причина-неисправность шарикового клапана «автоматического выключения фиксатора положения золотника». Устраняют; производят разборку, заменяют изношенные детали клапана и фиксатора.

Диагностика

Проверку распределителя производят после проверки производительности шестирёнчатого гидронасоса системы на номинальных оборотах двигателя, установив количество выданной рабочей жидкости литров в минуту работы. Прибор КИ 5473 подключают к рабочим выводам узла вместо гидроцилиндра. Включают рычаг узла в положение «подъем». Если значение падает больше чем на 5 литр./мин распределитель снимают для проведения ремонта.

Прибор диагностики гидрораспределителя.

Подключение гидрораспределителя

На МТЗ 82 (80) узел расположен на передней стенке внутри кабины под приборной панелью управления. Рычаги управления связанны с золотниками через ось и тяги с шарнирными соединениями выведены на правую сторону панели. Конструкция распределителя позволяет, при переносе узла в другое место или установке на другие модели тракторов, модифицировать расположение рычагов, переустанавливая крышку с выходами под рычаги на другую сторону корпуса распределителя. Для удобного подключения к гидросистеме и гидравлическому оборудованию крайние секции узла имеют фронтальные и дублирующие боковые выходы подъёма и опускания. Кроме этого, одновременное подключение к двум выходам золотника позволяет управлять одновременно двумя гидроцилиндрами. В конструктивно удобные отверстия подключают трубопроводы, остальные закрываются заглушками.

Резьбовые отверстия помеченные буквой «П» подключают трубопроводы предназначены для полости подъёма гидроцилиндра, другие отверстия подсоединяют трубопроводы соединяющие полость опускания.

Для герметического соединения трубопроводов штуцера уплотняются медными шайбами и резиновыми кольцами — сальниками. Стандартно один золотник распределителя подсоединен к силовому гидроцилиндру задней навески трактора и два золотника используют для гидропривода выносного гидрооборудования.

При нехватке трех секций распределителя для гидропривода и управления оборудованием на трактор устанавливают дополнительный распределитель. Существует два способа подключения: последовательное подключение и параллельное.

В первом случае второй гидрораспределитель запитывают от одной из секций основного распределителя подключая выход подъема к нагнетательному каналу второго распределителя. Выход обратного хода рабочей жидкости, используемого золотника основного узла для запитки доп. распределителя, закрывают заглушкой. Сливную полость второго распределителя, так же соединяют с гидробаком системы. Активируют распределитель, фиксируя подключенный золотник в положении «подъем». Таким образом, получают пять рабочих управляемых потоков для привода гидрооборудования. Недостатком является потеря одной рабочей секции и зависимость производительности работы второго распределителя от технического состояния первого узла.

Параллельное подключение осуществляют, устанавливая на магистраль высокого давления, идущего от насоса, гидравлический трёхходовой кран-тройник. Кран разделяет общий поток рабочей жидкости на два потока для подсоединения двух узлов и позволяет переключать поток масла. При переходе работы с одного распределителя на другой соответственно переключают краном поток масла. Патрубки для слива, идущие от распределителей, соединяют тройником. Если на тракторе используется силовой регулятор, один распределитель подключяют к регулятору. Второй канал управления перепускным клапаном дополнительного распределителя глушат пробкой. Таким образом, система получает шесть рабочих потоков, три из которых работают с силовым регулятором. Недостатком такого подключения является, невозможность одновременной работы секциями на разных распределителях не переключая кран.

В зависимости от размещения гидровлического оборудования дополнительный распределитель размещают на задней стенке кабины или на правой передней стенке, вместо нижнего смотрового обзорного окна. Узел выносится наружу кабины, рычаги выводятся внутрь.

На более новых модификациях МТЗ 82 (80) установлены аналоги выше указанной марки моноблочного узла Р80-3/4-222 с силовым регулированием и Р80-3/1-222 без регулирования.

Многосекционный распределитель с джостиками.

Другие марки и конструкции распределителей подбирают при комплектации дополнительных гидросистем трактора, учитывая вид выполняемых работ, назначение и количество приводных гидроузлов навесного оборудования. Так при использовании гидроприводного оборудования с большим количеством гидроузлов используют многосекционные распределители. В конструктивном исполнении управления золотниками используют рычаги-джостики, позволяющие одновременно управлять двумя золотниками распределителя, что повышает производительность и эргономику рабочего места водителя.
