Как отрегулировать передачи пассат б3
Регулировка механизма переключения передач Passat B3
Регулировка без специальных приспособлений
Регулировку механизма переключения передач проводите в следующем порядке:
ослабьте болт крепления троса к рычагу переключения передач и гайку крепления шарнира к рычагу предварительного выбора передач;
зафиксируйте рычаг переключения передач, установив сверло или стержень в отверстие в центре рычага переключения передач;
переведите рычаг переключения передач в нейтральное положение;
затяните болт и гайку крепления тросов, после чего проверьте четкость и плавность включения передач;
проверьте ход вала механизма выбора передач, включив первую передачу и нажав на рычаг переключения передач против часовой стрелки;
Рис. 8.58. Проверка вертикального перемещения вала механизма выбора передач
отпустив рычаг, измерьте вертикальное перемещение вала механизма выбора передач, которое должно составлять 1 мм ( рис. 8.58 );
Рис. 8.59. Для регулировки перемещения вала выбора передач, ослабьте гайку (А) и переместите шарнир троса по стрелке
ослабьте гайку крепления шарнира к рычагу предварительного выбора передач и, перемещая шарнир троса в прорези рычага, установите требуемое перемещение вала ( рис. 8.59 );
точную регулировку проведите с помощью специального приспособления VW 3192.
Регулировка с приспособлением VW 3192
Регулировку механизма переключения коробки передач с помощью приспособления проводите в следующем порядке:
установите рычаг переключения коробки передач в нейтральное положение и снимите ручку с рычага переключения передач;
Рис. 8.60. Болт крепления троса переключения передач (А) и гайка с наконечника троса предварительного выбора передач (В)
сняв защитный чехол, отвинтите болт крепления троса ( рис. 8.60 ) переключения передач и гайку с наконечника троса предварительного выбора передач так, чтобы каждый трос переключения мог свободно передвигаться в продольных отверстиях;
снимите выключатель фонарей заднего хода, расположенный на механизме выбора передач;
Рис. 8.61. Регулировка механизма переключения передач: 1 — винт крепления регулировочного приспособления; 2 — винт фиксации рычага переключения передач; 3 — винт фиксации ползуна
в салоне автомобиля, отверните болт в передней части корпуса рычага переключения передач и установите регулировочное приспособление 3192 ( рис. 8.61 );
крепежный крюк регулировочного приспособления поместите под пластину и закрепите винтом (2). Рычаг переключения передач сдвиньте в прорези ползуна регулировочного приспособления влево;
рычаг переключения передач и регулировочное приспособление сдвиньте до упора влево и закрепите ползун винтом (3);
переместите рычаг переключения передач в прорези регулировочного приспособления вправо и заверните винт (1);
Рис. 8.62. Расположение пластины с прорезью (3192/1) и направляющего штифта под рычагом переключения передач
установите пластину с прорезью и направляющий штифт в рычаг переключения на коробке передач. Вдвиньте пластину между рычагом переключения передач и крышкой, добиваясь уверенной фиксации пластины (пластина при этом не должна поднимать рычаг переключения передач) ( рис. 8.62 );
закрепите оба троса переключения передач (трос между упором и зажимным болтом при этом должен быть натянут) и извлеките пластину с направляющим штифтом, а также регулировочное приспособление;
рычаг переключения передач в нейтральном положении должен находиться в прорези 3 и 4 передачи.
полностью выжав сцепление, последовательно включите все передачи. Если для включения какой-нибудь передачи требуется более одной попытки, проверьте перемещение вала механизма выбора передач на коробке передач (см. рис. 8.58 ).
8.1.14. Регулировка механизма переключения передач
Регулировка без специальных приспособлений
Регулировку механизма переключения передач проводите в следующем порядке:
ослабьте болт крепления троса к рычагу переключения передач и гайку крепления шарнира к рычагу предварительного выбора передач;
зафиксируйте рычаг переключения передач, установив сверло или стержень в отверстие в центре рычага переключения передач;
переведите рычаг переключения передач в нейтральное положение;
затяните болт и гайку крепления тросов, после чего проверьте четкость и плавность включения передач;
проверьте ход вала механизма выбора передач, включив первую передачу и нажав на рычаг переключения передач против часовой стрелки;
Рис. 8.58. Проверка вертикального перемещения вала механизма выбора передач
отпустив рычаг, измерьте вертикальное перемещение вала механизма выбора передач, которое должно составлять 1 мм (рис. 8.58);
Рис. 8.59. Для регулировки перемещения вала выбора передач, ослабьте гайку (А) и переместите шарнир троса по стрелке
ослабьте гайку крепления шарнира к рычагу предварительного выбора передач и, перемещая шарнир троса в прорези рычага, установите требуемое перемещение вала (рис. 8.59);
точную регулировку проведите с помощью специального приспособления VW 3192.
Регулировка с приспособлением VW 3192
Регулировку механизма переключения коробки передач с помощью приспособления проводите в следующем порядке:
установите рычаг переключения коробки передач в нейтральное положение и снимите ручку с рычага переключения передач;
Рис. 8.60. Болт крепления троса переключения передач (А) и гайка с наконечника троса предварительного выбора передач (В)
сняв защитный чехол, отвинтите болт крепления троса (рис. 8.60) переключения передач и гайку с наконечника троса предварительного выбора передач так, чтобы каждый трос переключения мог свободно передвигаться в продольных отверстиях;
снимите выключатель фонарей заднего хода, расположенный на механизме выбора передач;
Рис. 8.61. Регулировка механизма переключения передач: 1 — винт крепления регулировочного приспособления; 2 — винт фиксации рычага переключения передач; 3 — винт фиксации ползуна
в салоне автомобиля, отверните болт в передней части корпуса рычага переключения передач и установите регулировочное приспособление 3192 (рис. 8.61);
крепежный крюк регулировочного приспособления поместите под пластину и закрепите винтом (2). Рычаг переключения передач сдвиньте в прорези ползуна регулировочного приспособления влево;
рычаг переключения передач и регулировочное приспособление сдвиньте до упора влево и закрепите ползун винтом (3);
переместите рычаг переключения передач в прорези регулировочного приспособления вправо и заверните винт (1);
Рис. 8.62. Расположение пластины с прорезью (3192/1) и направляющего штифта под рычагом переключения передач
установите пластину с прорезью и направляющий штифт в рычаг переключения на коробке передач. Вдвиньте пластину между рычагом переключения передач и крышкой, добиваясь уверенной фиксации пластины (пластина при этом не должна поднимать рычаг переключения передач) (рис. 8.62);
закрепите оба троса переключения передач (трос между упором и зажимным болтом при этом должен быть натянут) и извлеките пластину с направляющим штифтом, а также регулировочное приспособление;
рычаг переключения передач в нейтральном положении должен находиться в прорези 3 и 4 передачи.
полностью выжав сцепление, последовательно включите все передачи. Если для включения какой-нибудь передачи требуется более одной попытки, проверьте перемещение вала механизма выбора передач на коробке передач (см. рис. 8.58).
VW Passat B3 ремонт
Подпишись здесь, чтобы получать анонсы новых статей прямо на электронную почту!
Часто в МКПП автомобилей Фольксваген Пассат В3 начинают плохо включатся первая и вторая скорость в механической коробке перемены передач.
Одной из причин может быть регулировка тросов выбора передач или отсутствие стопорной шайбы на кулисе рычага МКПП
Первое, это нужно приподнять декоративный чехол на рычаге МКПП и посмотреть наличие стопорной шайбы (фото), если шайба отсутствует, не переживайте — очень часто она просто соскакивает и лежит в нише под кулисой.
Второе, это от времени не хватает регулировки троса и как следствие плохое включение первой и второй передач.
У меня по мимо плохого (затруднённого) включения первой передачи, часто вместо первой включалась третья передача. Решается эта проблема просто:
на тросе выбора передач, нужно ослабить гайку на 10 (фото)
переместить трос на 2-3 мм
закрутить гайку на 10
запустить двигатель и проверить чёткость включения передач
Регулировки 2-3 мм. вполне хватает, иначе можно убрать выбор пятой передачи, но если же это произошло, то нужно вернуть регулировку на 1-2 мм и всё будет работать.
Ещё раз напомню, что масло в МКПП Фольксваген Пассат В3, залито на весь срок эксплуатации и замене не подлежит, но так как не кто не знает какой определён срок эксплуатации и менялось ли масло в МКПП на правильное масло, то можно и даже нужно поменять масло в МКПП.
Оригинальное масло в МКПП — VAG № G 052 726 A2 или VAG G 060 726 A2 ( SAE 75W-90; API GL-4+; VW 501 50).
По всем допускам, качеству и отзыву владельцев В3 в разных уголках мира, подходит масло Castrol TAF-X GL-4, именно GL-4/GL-4+, а не 5, с 1.04.2011 года снято с производства и заменено на Castrol Syntrans Transaxle 75W-90
Объём заливаемого масла в МКПП – 2 литра.
Где расположены пробки и как заменить масло в МКПП, всё это есть в статье на этом сайте «Как заменить масло в КПП Фольксваген Пассат В3, видео»
Если есть какие либо замечания или дополнения, прошу писать в комментарии.
Регулировка переключателя передач
Трансмиссия. Коробка передач. Фольксваген Пассат B3
Переключатель передач необходимо регулировать в случае, если не включается отдельная передача, при включении происходит самопроизвольный выход из зацепления, или если тросовые тяги переключателя отпускались. При снятии коробки передач представляется наиболее целесообразным отвернуть рычаг переключения передач вместе с привернутыми тросовыми тягами и противоопорой. Это позволяет не выполнять регулировку после установки коробки передач.
Внимание: для регулировки привода переключения передач требуется специальный инструмент. Если такого инструмента нет, регулировку выполнять нельзя. В этом случае перед снятием пометить краской или чертилкой положение противоопоры тросовой тяги на коробке передач и болтов на рычагах коробки передач. Это позволит установить тросовые тяги в то же самое положение, в котором они находились перед снятием. После установки переключатель передач проверить, при необходимости отрегулировать в мастерской V.A.G.
Поставить рычаг переключения передач в нейтральное положение.
Снять ручку рычага и кожух, см. главу «Кузов».
Клиновой элемент и вставной штифт V.A.G 3192/1 установить на рычаг переключения на коробке передач. Клиновой элемент вставить между рычагом и крышкой рычага без зазора.
Внимание: При этом рычаг переключения коробки передач не должен подниматься.
В этом положении оба приводных троса привернуть к рычагам. Проследить за тем, чтобы трос между противоопорой и крепящим болтом был натянут.
Калибр и клиновой элемент удалить.
Проверка
Проверить, находится ли рычаг переключения передач на линии включения передач 3/4.
Переключать все передачи. При этом особенное внимание обратить на действие блокировки передачи заднего хода. При необходимости переключатель передач снова отрегулировать.
Установить кожух рычага переключения передач, привернуть головку рычага.
Регулировка переключения передач. (чЁткие переключения)
Из за недавней смены МКПП я столкнулся с тем что передачи стали включаться плохо, если быть точнее то 1ая и 3я. Изучив мат часть по данному вопросу я ринулся в гараж прикладывать руки к Корабелю.
Если у вас плохо или не очень четко включаются передачи то первым делом осмотрите кулису МКПП, а именно наличие стопорной шайбы. Если ее не оказалось на месте то вы можете разобрать пластмассу вокнуг курисы и поискать там, или же поступить как я.

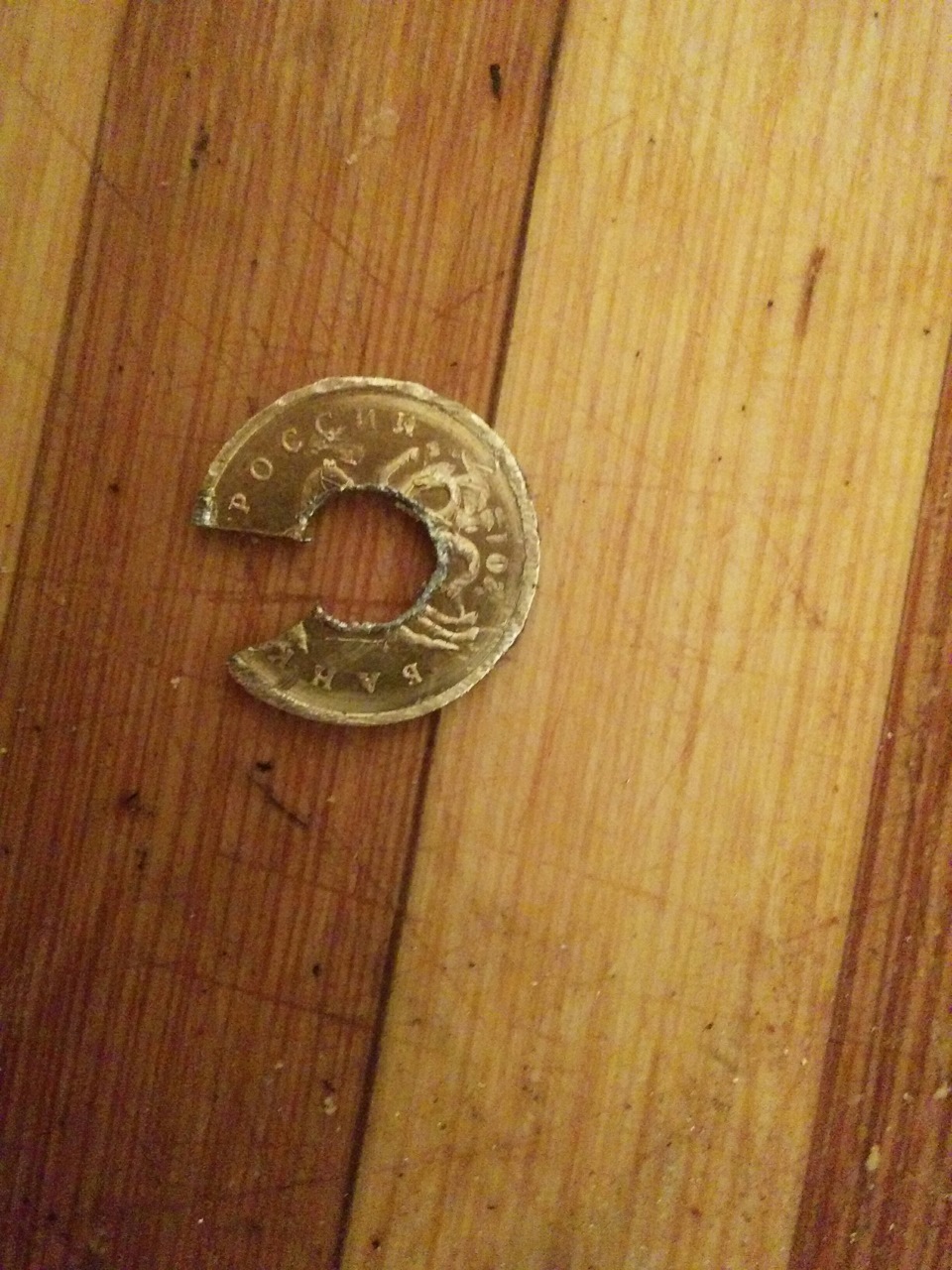

В магазине такие такая штука стоит 5 рублей но увы мне нужного размера не попалась. Включаем голову и рожаем идею сделать стопор самому. Берем монету номиналом 10 копеек и сверлим в ней отверстие. После чего ножовкой по металлу прорезаем вход.
Немного облагораживаем это изделие напильником и с помощью молотка и бородка забиваем ее на место стопорной шайбы.
Проверяем включения передач, если все устраивает то на этом все, если НЕ устраивает то открываем капот.
Под капотом находим механизм переключения передач который находится на МКПП. И начинаем озоровать с регулировкой тросиков до тех пор пока нас все не начнет устраивать. Для начала я бы порекомендовал выставить первую передачу после чего ослабить тросики и отрегулировать их таким образом что бы регулировочные болты были по середине, а дальше играть от этой позиции.
