Как открутить вискомуфту на патриоте
Ключ для вискомуфты
В июне прошлого года мы с друзьями и семьями ездили в Кенозерский национальный парк. И всё бы ничего, но на обратном пути, на пыльном грейдере в 230 км от дома у меня заклинило натяжной ролик и слетел ремень:
Я к такому оказался совершенно не готов. Попытался подобраться к ролику и так и сяк, но откручивание крыльчатки от вискомуфты не позволяет снять металлический кожух, а саму вискомуфту от ступицы открутить было банально нечем. В моём наборе ключей максимальный размер 22, а для остальных размеров в наборе инструмента лежит разводной ключ — но пространство между вискомуфтой и передней панелью двигателя настолько узкое, что разводной ключ туда не пролезает. И, в итоге, из-за копеечной поломки пришлось вызывать эвакуатор. Т.к. машина была гарантийная, эвакуацию(14 тысяч рублей, блин!) мне компенсировали, но с тех пор мысль об этих роликах мне не даёт покоя. И, кстати, заменённый тогда ролик в ноябре пришлось снова заменить, а заодно и второй, который, при снятии ремня, вращался явно несвободно и с похрустыванием:
Заодно понаблюдал, как у официального дилера откручивают вискомуфту. Они для этого пользуются длинной тонкой монтажкой:
Упирают её в угол гайки, молоточком тюк — и гайка пошла. На мой вопрос — как быть с тем, что разбивается гайка — мастер ответил, что «после сотни таких откручиваний уже вырабатывается навык и всё проходит чётко». О том, что происходит с первой сотней, пока навык еще не выработан, я благоразумно не стал спрашивать. И так всё понятно. Да и на моей гайке следы более чем красноречивы.
В общем, в рамках подготовки к Весеннему Прорыву 2015 наконец-то руки дошли озаботиться этим вопросом. Зашёл, как обычно, в Автоключ, с вопросом — нет ли тонкого ключа на 32? Оказалось, что нет. Тогда попросил просто самый дешевый ключ на 32 из имеющихся. Решил, что заузить ключ можно и болгаркой, а дешевый как раз для того, чтобы металл помягче был. Ну и взял вот такой безымянный ключик за 150 рублей:
К моему удивлению, по толщине ключ подошёл прекрасно, даже немножко места свободного осталось:
Немножко не подошёл по размеру гайки — оказался чуть меньше необходимого, но вот это я как раз быстро поправил болгаркой.
И тут вылезла другая проблема — ступица-то крутится. А я, во-первых, не могу вспомнить, левая или правая резьба там, а во-вторых — ну никак не могу надёжно зафиксировать ступицу так, чтобы открутить злосчастную гайку.
Про резьбу догадался методом дедукции — посмотрев на лопасти вентилятора, несложно определить, в какую сторону он вращается(этот вывод я, на всякий случай, проверил, легонько крутнув стартер). А вращается он, если смотреть на него, стоя перед радиатором — по часовой стрелке. Сам собой напрашивается вывод, что при таком вращении нагрузка на резбовое соединение должна быть направлена на затягивание резьбы. Следовательно, резьба там левая и откручиваться муфта должна по часовой стрелке для наблюдателя, стоящего перед радиатором.(UPD:пользователь Volkodav69 в комментариях подсказал, что, оказывается, есть целый ГОСТ, согласно которому все поршневые ДВС должны крутиться в определённую сторону)
Чтобы в следующий раз было проще, промазал резьбу графитовой смазкой. Потом собрал всё обратно, а ключик положил в ЗИП. Ну а монтажка и так давно уже в нём ездит.
Замена вискомуфты, ревизия роликов.
Давно уже писал про неработающую муфту и то, что не могу ее снять. Там надавали много советов. Спасибо вам всем!
Самый действенный оказался про зубило и молоток. Перфоратор был следующим в очереди. Пара несильных ударов по зубилу и муфта отвинтилась. Вытащил муфту, заменил на Pravt. Производитель родной муфты на ней не указан.

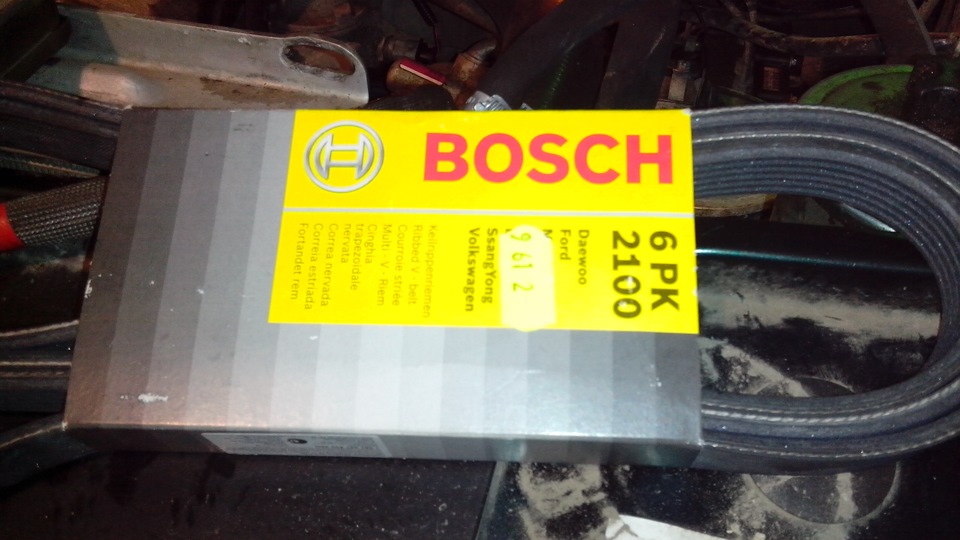

Раз уж полез, провел ревизию роликов и ремня. Ремень в идеальном состоянии. С роликами тоже все хорошо.
Важный кадр перед съемом ремня.
Решил набить смазкой. Снял и опа — INA made in France. Натяжной — Турция.
Впрочем, это не помешало мне набить их смазкой дополнительно.
Сегодня был отличный день для испытаний муфты. И она замечательно показала себя. Стрелка температуры теперь не шибко стремилась подойти к отметке 90. Держалась на 85. Дополнительно снизилась температура АКПП. Без основного вентилятора через ее радиатор в пробках крайне плохой поток воздуха.
Дополнительно под бачок омывателя подложил кусок теплоизоляции для труб, намотав на нее ещё чуток двустороннего скотча, чтоб не улетел. Теперь бачок не болтается.
Немного феншуя навёл тряпочкой. Осталось на данный момент махнуть патрубки печки.
Устранение перегрева ДВС. Замена вискомуфты.
Коротко про замену вискомуфты (она же гидромуфта). Пробег 87000. Машине 4 года. Система охолождения у меня штатная. Исключение пробка расширительного бачка от Газели черная с медным клапаном и силиконовые патрубки. Машина без кондиционера. Подозреваю вискомуфта скончалась уже год а то и более назад.
Проблему перегрева сильно ощутил когда пришло весенние потепление за +20. Часто включался электровентилятор спереди радиатора. Даже когда машина постоит несколько минут после включения зажигания начинает молотить электровентилятор. При этом приборка температуру показывает на 5 риске из 8. Т.е. от 90 до 100 градусов. Подключил ELM-ку. Вроде все штатно срабатывает но под капотом температура зашкаливает. Патрубок нижний горячий. На 97 гр включается электровентилятор молотит пару минут и сбивает температуру до 91. Помпу осматривал недавно когда менял ГРМ — вроде нормальная. Крыльчатка целая. Антифриз менял на пробеге 9000 и 87000 км. Радиатор в целом чистый. Продул компрессором на шиномонтаже — не помогло.
Думал промыть систему с лимонной кислотой, но потом решил виску проверить. Прогревал до рабочей температуры от 90 до 110 и пытался остановить сложенной газетой (небольшим журналом) — итог останавливал без проблем. Купил новую вискомуфту. Снял старую. На пружине подтеки из самой муфты. Поставил новую и обалдел. Результат очень наглядный. Во первых она подвывает при наборе скорости вращения вала при прогретом двигателе. А во вторых температура выше 84 градусов не поднималась вообще при тестировании в нагретом до 35-40 градусов гараже. Короче небо и земля.
Вот тут я вспомнил как работал мой Патриот когда я его забирал из салона. Явно отчетливый звук работающей вискомуфы.
Вискомуфта уаз патриот как проверить
Что собой представляет вискомуфта вентилятора
Под таким странным названием подразумевается особый механизм, на котором лежит функция избирательной передачи, определяющаяся внешними условиями и крутящим моментом. Муфта имеет вид герметичного корпуса. Внутри него располагаются диски, разбитые на два ряда. Один ряд дисков соединяется с ведомым валом, соответственно, второй ряд связан с ведущим. Конструкция механизма предусматривает возможность чередования дисков между собой. Их конструкция имеет отверстия и выступы.
Внутри вискомуфты имеется специальная жидкость с вязкой структурой, потому механизм часто называется вязкостным. Чаще всего для изготовления этого вещества используется силикон. Для жидкости характерны уникальные особенности, которые определяют её эффективное использование. Возможности этого вещества сводятся к следующему:
Такие особенности определяют принцип работы вискомуфты, который будет изучен дальше.
Вискомуфта вентилятора охлаждения
Где находится вискомуфта
Этот механизм занимает место между радиатором охлаждения автомобиля и шкифом помпы. Он выполняет ряд важных функций:
Муфта может крепиться на фланцевой вал, который, в свою очередь, устанавливается на шкив помпы. Также вал может навинчиваться на вал помпы. Дальше нужно разобраться с тем, как работает вискомуфта вентилятора охлаждения.
Как работает вискомуфта вентилятора охлаждения
Знакомство с вискомуфтой вентилятора будет невозможным без изучения принципа работы этого механизма. Неопытному автомобилисту этот процесс может показаться сложным, хотя, на самом деле, всё устроено просто и понятно. Принцип работы вискомуфты вентилятора охлаждения основан на функционировании биметаллического датчика. Он находится впереди вискозного вентилятора. Этот элемент реагирует на температуру, которая передаётся через радиатор системы охлаждения.
Scania R-Series
При движении ТС с постоянной скоростью вращение дисков равномерное и не сопровождается перемешиванием масла между ними. При возникновении разницы между скоростями вращения валов (ведомого и ведущего) диски также начинают работать в разных режимах. Это приводит к увеличению вязкости силиконовой жидкости. В таком состоянии она оказывает воздействие на передачу крутящего момента.
При возникновении большой разницы между скоростями вращения дисков жидкость становится практически твёрдой, что приводит к блокированию вискомуфты. Устройство вискомуфты вентилятора изучили, теперь необходимо научиться проверять исправность работы этого механизма.
Принцип работы вискомуфты вентилятора охлаждения Интересная теория
Большей части водителей принцип работы вискомуфты вентилятора охлаждения не знаком. Поэтому при проблемах с этим узлом механики начинают мудрить и изобретать велосипед. О том, как исправить эту деталь, ходят легенды. Многие ведутся на них и к одной проблеме получают еще несколько. Чаще всего водители пытаются зажать диски муфты. Чтобы добиться постоянного соединения вентилятора с валом. Для этого в вискомуфте проделывают отверстия и вкручивают туда болты. Некоторое время это работает, но через 100-200 км пути их срезает, что может привести к повреждению радиатора. Связано это с особенностями строения этого элемента конструкции. Как это работает
Принцип работы вискомуфты вентилятора охлаждения
напрямую связан со своим строением. Благодаря этим особенностям вентилятор работает не постоянно, а в зависимости от температуры охлаждающей жидкости. Это позволяет системе охлаждения работать максимально эффективно. Сама вискомуфта состоит из неразборного корпуса овальной формы. Внутри него располагаются два диска. Один из них жестко крепится на валу крыльчатки вентилятора. Другой закреплен на валу, соединенным с приводом. Диски находятся в вязкой силиконовой жидкости, она же находится в небольшом резервуаре. Также в конструкцию входит биметаллическая пластина. Работает эта система следующим образом. При нормальной температуре воздуха диски находятся либо на небольшом расстоянии друг от друга, либо слегка зацепляются. В любом случае один проскальзывает относительно другого. В таком положении вентилятор не работает.
Повышение температуры ведет к тому, что биметаллическая пластина, сжимаясь, прогибается, выдавливая из резервуара жидкость. В итоге давление на один из дисков увеличивается. Он прижимается к диску крыльчатки вентилятора и начинает его крутить. Чем выше температура, тем они плотнее прижимаются, и меньше проскальзывают. При снижении температуры пластина возвращается в исходное положение. Давление внутри камеры нормализуется, и вентилятор останавливается. Устанавливается вискомуфта вместе с вентилятором на вал помпы. Иногда эту конструкцию можно увидеть на коленчатом валу, все зависит от компоновки данной модели автомобиля. Вентилятор с вискомуфтой намного эффективнее простой крыльчатки, установленной на вал. Ведь работает он по мере необходимости, не охлаждая двигатель, например, при прогреве зимой. Чаще всего вентиляторы с вискомуфтой устанавливаются на автомобили, постоянно работающие под нагрузкой:
Это объясняется более эффективным охлаждением в любых условиях.
Сейчас читают
Зачем в чугунном двигателе нужны гидрокомпенсаторы?
Как отрегулировать карбюратор на ВАЗ 2106 своими руками
Практически все современные автомобили комплектуются неразборными вискомуфтами. В связи с этим ремонт этого узла невозможен. Но существуют модели в основном немецкого производства с возможностью замены подшипника и добавления жидкости. Неисправностей у этого элемента несколько. При выходе из строя подшипника, можно услышать характерный вой из-под капота. При недостатке жидкости эффективность работы вентилятора снижается. Он начинает медленнее крутиться, вплоть до полной остановки. Это же можно наблюдать при повреждении дисков.
Начинаются все работы с снятия вентилятора. Обычно он крепится на 3 или 4 болтах. Сняв его, можно оценить состояние муфты. Если у вас стоит разборная модель, то можно попытаться починить деталь. Перед снятием подшипника, нужно слить жидкость через специальное отверстие. Далее отверткой снимается пластинка, прикрывающая подшипник. И его вытаскивают с помощью специального съемника. После этого устанавливают новую запчасть. Запрессовка нового подшипника производится специальной оправкой. Нельзя делать это молотком и вообще наносить по подшипнику какие-либо удары. Это может привести к его повреждению. Нехватку жидкости можно определить по резкой остановке вентилятора, после того как вы заглушите двигатель. Также мотор начинает перегреваться. Доливать следует особое масло для вискомуфт на силиконовой основе. Делается это с помощью специального шприца. Можно использовать и медицинский, самый большой который найдете. Поломку дисков можно определить только разобрав муфту. Ремонту они не подлежат.
Замена вискомуфты не сложна. Сняв узел с двигателя откручивают крыльчатку вентилятора. Устанавливают новую муфту. При этом обратите внимание на затяжку болтов. Они должны быть закручены как следует. После этого вентилятор устанавливается на место. Во многих случаях проще сразу поменять вискомуфту целиком, не заморачиваясь с ее ремонтом. Заключение
. Система охлаждения важная составляющая любого автомобиля. При этом, эффективность даже лучших систем не максимальна. Принцип работы вискомуфты вентилятора охлаждения делает такую систему наиболее эффективной из всех ныне используемых. Зная, как работает подобная муфта, вы сможете своевременно опознать ее неисправность.
Замена подшипника вискомуфты
Вентилятор с функцией обогрева в автомобиль за 600р. Автомобильный вентилятор от прикуривателя с функцией обогрева
Чтобы определить, нужна ли замена подшипника, снимите вспомогательный ремень. Поверните вентилятор. Если вискомуфта смещается, замените только прокладку. Если шкив движется, то подшипник пора менять.
Чтобы удалить подшипник, сначала удалите вискомуфту. После удаления компоненты вы увидите переднее кольцо. Снимите его. Поместите одну шайбу на 5-дюймовый болт и сдвиньте ее в заднюю часть подшипника. Поместите трубную муфту на другую сторону. Поместите фланец над муфтой с приподнятой частью внутри. Убедитесь, что гнездо, которое вы используете на гайке, поместится внутри. Поместите одну шайбу на болт, за которым следует гнездо. Затем наденьте небольшой шайбу и гайку.
Если болт идет криво, остановитесь и поправьте его. Прикрепите болт и начните затягивать. Гнездо подшипника будет забито. Очистите его как можно лучше. Теперь поставьте 4-дюймовый болт в заднюю часть нового подшипника, за которым следует шайба. Наденьте гайку и слегка прижмите ее. Убедитесь, что она обращена в правильном направлении. Нагрейте корпус. Без подшипника он будет быстро нагреваться. Наденьте кожаные перчатки. Вставьте подшипник в паз.
Mitsubishi Pajero 3 V75W: Ремонт вискомуфты вентилятора двигателя Mitsubishi 6G74
Стал на моем Mitsubishi Pajero 3 V75W зимой греться мотор Mitsubishi 6G74. Не долго думая, я произвел замену антифриза и температура вернулась в норму. Однако, с приходом лета двигатель стал греться опять. Тогда, стало ясно, что проблема в вискомуфте. Поэтому, собрался и поехал по разборкам в надежде отыскать там что-нибудь подходящее для замены, но как оказалось там о таком агрегате даже не слышали.
Вот тут я заволновался, ведь ставить машину на долгую стоянку очень не хотелось. Стал читать форумы, а также поговорил с сотрудниками СТО и все в один голос говорили, что вискомуфта на двигателе Mitsubishi 6G74 не разборная и ремонту не подлежит. Ведь в ней находится какая то специальная жидкость, которая и обеспечивает ее работу.
В этот момент на разборках в соседнем городе, я все таки нашел вискомуфту от такого же как у меня двигателя, но с машины с другим кузовом. Однако, радость моя была не долгой, т.к. мне она все таки не подошла.
Двигатель продолжал греться, а значит выбора у меня не оставалось и нужно было брать и ремонтировать родную вискомуфту. Начитавшись форумов, я поехал в магазин радиотоваров и приобрел там силиконовое масло ПМС-200. Затем, приехал домой, поставил машину в гараж и приступил к снятию муфты с двигателя. Ничего сложного в этом процессе нет, поэтому управился быстро.
Снятая вискомуфта вентилятора охлаждения двигателя Mitsubishi 6G74
Далее,
нужно было разобрать вискомуфту
, что я и начал потихоньку делать:
Также стоит заметить, что в корпусе вискомуфты по окружности большого диска, находится один небольшой квадратный элемент, функция которого — это переток масла и замыкание муфты. Этот элемент стоит в своем пазу и не контактирует с диском муфты. Когда будете разбирать свою вискомуфту, то не потеряйте его.
Вот в общем то и весь ремонт, который я выполнил без особых сложностей за 3 часа. Обошелся он мне в 75 руб., которые я отдал за 3 пузырька силиконового масла. Цена же новой муфты составляет около 14 тыс. руб., а ее реплики около 5400 руб.
После установки вискомуфты на место, я завел двигатель и сразу же отметил, что вискомуфта стала крутиться очень легко. Звук от вентилятора повысился, а из под капота в момент повылетал всякий мусор, типа мух и пыли.
Автор: bars800 (Республика Тыва, г. Кызыл)
Как проверить вязкостную муфту
Пошаговая инструкция по использованию тахографа с карточкой водителя
Работоспособность вискомуфты вентилятора нужно проверять на холодном и горячем силовом агрегате. Об этом свидетельствуют эксплуатационные пособия по ремонту ТС. При холодном моторе перегазовка не будет менять частоту вращений муфты. В случае с горячим мотором этот показатель будет сильно возрастать.
Также обязательно проверяется продольный люфт, при выявлении которого придётся выполнять работы по его устранению. Наличие посторонних звуков во время вращения муфты будет говорить о неисправности подшипников.
Основные причины неисправности
Механизм может выходить из строя по нескольким причинам. Мы выделили основные и наиболее распространённые:
Впускная вискомуфта автомобиля Infiniti
Признаки неисправности
Первым и главным признаком, который может свидетельствовать о неисправном состоянии вискомуфты, является чрезмерный нагрев мотора. Такая ситуация может возникать в результате утечки жидкости или отсутствия своевременного срабатывания биметрической пластины. Температура мотора повышается, а вентилятор не работает вовсе или функционирует на низких оборотах, следовательно, не обеспечивается охлаждение агрегата.
Бывает и так, что при холодном двигателе вентилятор вращается на полную силу. Такая ситуация может возникать из-за испорченного геля, поломки ряда узлов механизма или превращения смазки в твёрдую субстанцию.
К чему может привести неисправная вискомуфта
Рабочий запас вискомуфты в среднем составляет 200 тыс. км. После этого механизм требует к себе повышенного внимания. Нужно постоянно контролировать момент её срабатывания, особенно летом. Также требуется проверять рабочую температуру мотора в пробках. Если отмечаются значения, близкие к критическим, то придётся всерьёз заниматься вискомуфтой. Новая деталь стоит немало, да и найти нужную модель часто не представляется возможным. Потому многие автовладельцы решаются на установку электрической системы. В любом случае, игнорировать такую ситуацию нельзя, поскольку можно столкнуться со следующими неприятностями:
Каждый из вас предупреждён об опасности, которую несёт в себе неисправная вискомуфта вентилятора системы охлаждения автомобиля. Не стоит пренебрегать проверкой и устранением неисправностей, в противном случае можно столкнуться с очень дорогим и трудоёмким ремонтом двигателя.
Про электровентилятор
Электровентилятор перекрывает все те минусы, что были у вискомуфты. После его установки сложно будет не заметить следующие улучшения:
С завода на УАЗ Патриот с кондиционером перед радиатором кондиционера (со стороны улицы) ставится так называемая «спарка» — два электровентилятора в пластиковом корпусе. Но на основной радиатор они влияют слабо, да к тому же издают сильный шум. Поэтому, если вы уже надумали ставить электровентиляторы вместо вискомуфты, можете смело их снять.
Суть проблемы
Крышка расширительного бачка
Начнем с того, что инженера Ульяновского автозавода оснащают внедорожники УАЗ Патриот вентиляторами для охлаждения радиатора, которые приводятся в действие за счет вискомуфты.
Вискомуфта представляет собой механизм, представленный в виде двух плоских дисков. Вискомуфта позволяет передавать крутящий момент посредством специальной жидкости на основе силикона.
Принцип действия заключается в нескольких пластинах, насаженных на ведомый и ведущий валы. Вращаются они в емкости с жидкостью, которая изменяет свои свойства при нагревании. Когда жидкость перемешивается при вращении ведущего вала, она меняет свои свойства (расширяется) и тем самым создает давление в камере. В результате происходит зацепление дисков ведомого вала, приводя его в движение.
Такая вискомуфта и является приводом вентилятора на внедорожнике УАЗ Патриот. Все ничего, если бы не такой минус, который дает толчок к поиску его устранения. Этим минусом является то, что вязкость жидкости зависит от скорости перемешивания. Во время торможения автомобиля УАЗ Патриот и работы двигателя на холостом ходу жидкость теряет свои свойства в результате замедления вращения ведущего вала. Это приводит к тому, что вентилятор охлаждения замедляет свою скорость вращения, и температура в двигателе постепенно растет. Такое явление встречается, когда приходится в летнюю жару стоять в пробке или передвигаться по пересеченной местности на невысокой скорости. Вискомуфта хоть и является новшеством, но ее применение на внедорожнике УАЗ Патриот является неудачным. Как устранить проблему перегрева двигателя мы рассмотрим ниже, а пока перечислим минусы использования вискомуфты.
Принцип действия вискомуфты
Внешний вид вискомуфты и ее принцип работы позволит понять приведенный рисунок.
Как видно из него, устройство вискомуфты представляет собой герметичный корпус, в котором располагаются два ряда дисков. Каждый из них связан или с ведомым, или с ведущим валом. Ведущие и ведомые диски перемежаются между собой, на каждом из них имеются специальные выступы и отверстия, а расстояние между их плоскостями минимальное.
Пространство внутри корпуса заполнено вязкой жидкостью, чаще всего изготовленной на основе силикона
Отличительными особенностями этой жидкости, позволяющими использовать ее для работы в составе вискомуфты, являются:
Когда движение автомобиля происходит равномерно, диски вращаются с равной скоростью и жидкость между дисками не перемешивается. При появлении различий в скорости вращения валов (ведомого и ведущего), также начинает различаться скорость вращения дисков, из-за чего вязкость жидкости возрастает и она работает на передачу крутящего момента к ведомому валу от ведущего.
При значительной разности скоростей вращения дисков, вязкость жидкости возрастает настолько, что вискомуфта блокируется и приобретает свойства, характерные для твердого тела. Дополнительную информацию о том, как работает вискомуфта, поможет получить из видео
Как проверить вискомуфту
Вискомуфта может выйти из строя двумя основными способами: полностью отключиться, или оставаться постоянно включенной (иногда только при более высоких рабочих темпах). Потери жидкости, вызванная утечкой уплотнений, являются наиболее вероятной причиной полного отказа вискомуфты. Постоянная работа компонента говорит о более сложных повреждения и может стать причиной дорогостоящего ремонта. Это может привести к разрушению всего привода, включая дорогостоящую трансмиссию.
Основные причины нетипичной работы вискомуфты:
Что проверить вискомуфту, необходимо установить задние колеса на стойку для испытаний на разрыв в сервисном центре. Если вы переключитесь на G-шестеренку, передние колеса должны вывести автомобиль из испытательного стенда, как только двигатель слегка опустится выше холостого хода. Если передние колеса не могут этого сделать, вязкая муфта должна быть заменена.
Первые симптомы неисправности
Определить, работает ли вискомуфта на ауди а6 или с5 предельно просто — если при движении автомобиля температура двигателя остаётся в норме, а при работе на холостом ходу температура начинает ползти вверх, то вывод однозначен — необходима её замена. Но не всегда замена избавляет от проблемы, так как в ряде случаев необходима дополнительная настройка установленного оборудования. Вискомуфта вентилятора охлаждения относится к разряду неремонтируемых устройств, и при выходе её из строя необходима замена. И чем оперативнее провести эти работы, тем меньше вероятности перегрева двигателя при езде.
Плюсы и минусы вискомуфты
Вискомуфта на Kia Sorento
Что это такое
Вискомуфта — компонент привода, который передает мощность и вращающий момент от центрального приводного вала на передний дифференциал и колеса. Внутри муфты находится дилатантная жидкость, которая затвердевает при воздействии силы сдвига, возникающей при вращении входных и выходных валов с разной скоростью. Входной вал соединен с задними колесами. Выходной вал соединен с передними колесами. Когда передние и задние колеса вращаются на разных оборотах (со скоростью более 6%), сдвиговая сила повышает температуру и вязкость дилатанта внутри вискомуфты.
Жидкость становится твердой и сцепляет пластины внутри устройства, в результате чего мощность передается от центрального приводного вала (двигателя) к переднему дифференциалу (передние колеса). Когда передние и задние колеса вновь начинают вращаться с относительно одинаковыми оборотами, жидкость «деактивируется», становится менее вязкой и более жидкой, в результате чего управление устройством переключается на ведущие колеса.
Зачем нужна и какую жидкость заливают в вискомуфту
Жидкость в компонент привода закачивается с помощью силовой установки. Затем под давлением направляется на приводной вал. Создаваемое давление в жидкости приводит к перемещению приводного вала. В настоящее время в качестве гидравлической жидкости или рабочей жидкости для флюидных муфт использовались органополисилоксановые масла, такие как диметилполисилоксан или метилфенилполисилоксан. Диметилполисилоксан (также называемый диметилсиликоновым маслом) обладает высоким индексом вязкости и широко применяется, но с трудом поддерживаем устойчивую способность передачи крутящего момента в течение длительного периода в тяжелых рабочих условиях и при высокой температуре. В основном это связано с низкой термической стабильностью этой жидкости.
Вискомуфта на Landcruiser
Поскольку условия эксплуатации становятся все более серьезными, оптимально отдавать предпочтение силиконовому маслу с улучшенной термической стабильностью, которое составляет 75% диметилсиликона. Чтобы предотвратить окисление или гелеобразование, к органополисилоксановому маслу добавляют антиоксиданты (октаноат железа, производные фениламина или производные ферроцена).
Диагностика неисправности
Принцип работы устройства прост — при низкой температуре охлаждающей жидкости находящаяся внутри вискомуфты пружина удерживает оба клапана в закрытом состоянии, что препятствует свободному ходу ОЖ в ней. При постепенном нагревании клапана открываются, в результате чего жидкость начинает циркулировать внутри, приводя вентилятор в движение. При небольшой температуре обороты вентилятора небольшие, и вращение его легко можно остановить рукой, тогда как при высокой температуре сделать это не представляется возможным.
Осторожно! Попытка руками остановить движение вентилятора путём заклинивания лопастей может привести к серьёзным травмам. Использование посторонних предметов может стать причиной разрушения лопастей.
Если при высокой температуре двигателя вентилятор крутится слабо, то однозначно необходимо выполнять замену. Запрещается эксплуатация автомобиля с неисправной виской, так как это может стать причиной перегрева двигателя.
Где применяют вискомуфты
Вискомуфты используются в качестве центрального дифференциала в некоторых автомобилях с системой полного привода (4WD), таких как Toyota Celica GT-Four, а также в качестве дифференциала дифференциала скольжения (LSD) на задних мостах. Данные приборы предлагают более дешевый способ внедрения полного привода, нежели дифференциалы Torsen с механическим переключением, используемые Audi.
Вискомуфта на Rolls Royce & Bentley
Volvo, Subaru, Land Rover, Vauxhall/Opel и многие другие бренды использовали вискомуфты в своих приводах на начальных этапах развития. В настоящее время они заменяются электронными устройствами.
Как была изобретена вискомуфта
Если заглянуть в историю, то первый прототип рабочей вискомуфты был создан в 1917 году. Его создателем является Мелвин Северн. К сожалению, в то время данный аппарат не нашёл практического применения.
Всё кардинально изменилось в 1964 году. Именно тогда устройство вискомуфты впервые использовалось как автоматическая блокировка межосевого дифференциала. Первым автомобилем, на котором был установлен подобный агрегат, стал легендарный Interceptor FF.
Внимание! Широкое применение такое устройство, как вискомуфта нашло во второй половине 60-х годов. Для автомобилей с постоянным приводом на все четыре колеса данный агрегат стал настоящей находкой.
Замена вискомуфты
3.b. Открутите четыре передних болта, удерживающих карданный вал, с помощью торцевого ключа на 13 мм. В качестве альтернативы можно использовать 1/2-дюймовый ключ с открытым торцом.
Затем раздвиньте заднюю часть диффузора так, чтобы она была более или менее горизонтальной. Ваш домкрат должен находиться на корпусе с основным диффузором, а не на корпусе вискомуфты.
Снятие вискомуфты уаз патриот двигатель 409
Снятие вентилятора и вискомуфты
• Снимите кожух вентилятора Для этого удалите с помощью небольшой отвертки штифты распорных зажимов в верхней части кожуха, снимите оба зажима, после чего выньте кожух вверх.
• Отверните гайку крепления вентилятора к ступице водяного насоса, используя рожковый ключ на 32 мм.
Внимание: гайка имеет левую резьбу, поэтому должна поворачиваться вправо.
• При отворачивании гайки нажмите на приводной ремень водяного насоса, чтобы удержать ступицу от проворачивания Если гайка не поддается, ударьте по рукоятке клоча подходящим молотком, чтобы ослабить затяжку. После этого можно отвернуть гайку, вращая крыльчатку вентилятора Соблюдайте осторожность, чтобы не уронить вентилятор.
• При необходимости снимите вискомуфту. отвернув четыре крепежных болта (указаны стрелками).
На автомобиль устанавливают вязкостную муфту привода вентилятора.
Муфта позволяет снизить расход топлива, уменьшить шум вентилятора, способствует лучшему прогреву холодного двигателя.
Вязкостную муфту снимают в случае ее неисправности, если муфта не включается или включается не полностью.
Вам потребуется ключ «на 32».
Вид вязкостной муфты в сборе с вентилятором
Для удобства выкручивания муфты, откручиваем одну шпильку
Отворачиваем вал муфты от ступицы привода вентилятора
Нужно учесть, что соединение муфты со ступицей имеет левую резьбу
Снимаем вязкостную муфту в сборе с вентилятором
Откручиваем четыре гайки крепления вентилятора к муфте
Снимаем вентилятор с муфты
Устанавливаем вентилятор и муфту в обратном порядке
УАЗ Патриот 2015
