Как открутить руль газель бизнес
Замена Руля на Соболь
Недавно приобрёл новый руль на свой Соболь, вот сегодня и установил. старый был потертый, тонкий и к тому же скользил в руках. Так выглядил салон до установки нового руля, достаточно скучно и неуютно.
На панель была приобретена накладка из мягкого материала
Настала очередь снятия руля, задача казалось простой, но не тут то было. снял центральную заглушку, открутил гайку, но руль не снимался, как только я его не тянул. Решил прибегнуть к старому надежному методу, побрызгать вдшкой), но и это не помогло. Остался вариант только погреть горелкой и попытаться выбить руль, нагрев обойму сидящую на валу.
Но и это не помогло. Что остаться делать, полез в интернет искать ответы, советовали найти спец съёмник, а вопрос где само собой не обсуждался. Это вариант я отбросил сразу, у нас в городе думая его точно не найти. А вот другой пользователь посоветовал купить рессорный болт и вкрутить, часть гайки на рулевой вал а часть оставить на болте и оттягивая одной рукой со всей силой руль, другой наносить удары по болту. Чего было и сделанно
Наконец это принесло результат, руль поддался
Установил новый руль уже без проблем
Так выглядит уже с новой накладной и рулём, руль очень комфортный кстати, чувствую даже лошадей под капотом прибавилось после его установки и в салоне уютней становится.
Как снять руль на газели бизнес
Руль снимаем при снятии подрулевых переключателей, замка зажигания, панели приборов и при снятии рулевой колонки.
Для снятия руля нужна торцовая головка на 19.
Отсоединяем минусовую клемму аккумулятора.
Устанавливаем рулевое колесо в положение, соответствующее прямолинейному движению автомобиля.
Снимаем декоративную накладку руля, вынимая ее держатели из отверстий контактной пластины включателя звукового сигнала
Отсоединяем от контактной пластины наконечники проводов
Так расположены провода включателя сигнала
Откручиваем гайку крепления руля, удерживая руль от проворачивания
Помечаем фломастером взаимное расположение рулевого вала и ступицы руля, чтобы при сборке установить руль в прежнее положение.
Навинчиваем гайку крепления руля на несколько оборотов.
Гайку крепления рулевого колеса необходимо вновь навинтить на вал для того, чтобы избежать травмирования при резком отсоединении колеса от рулевого вала.
Окончательно отверните гайку только после того, как стронете с места колесо.
Резким ударом рук вдоль оси рулевого вала сбиваем руль со шлицов хвостовика вала.
Полностью откручиваем гайку крепления и снимаем рулевое колесо.
Устанавливаем руль в обратном порядке, совместив нанесенные метки.
Наносим на резьбовую часть хвостовика рулевого вала анаэробный фиксатор резьбы.
Гайку крепления руля нужно заменить.
Затягиваем гайку крепления моментом 50-62 Нм.
Снятие кожуха рулевой колонки
Крестовой отверткой откручиваем два винта крепления верхней части кожуха
Тянем вверх и снимаем верхнюю часть кожуха
Выворачиваем два винта крепления нижней части кожуха к рулевой колонке, расположенные в углублениях на нижней поверхности нижней части
И снимаем нижнюю часть
Устанавливаем кожух рулевой колонки в обратном порядке.
Снятие руля ГАЗель
Руль Газель Крутой Тюнинг за 2500 рублей
Рулевая колонка газель соболь ремонт своими руками
Как снять рулевое колесо
как снять рулевое колесо приспособа
ГАзель ЖИЗЕЛЬ Рулевая колонка РЕМОНТ
Лёгкое снятие руля
Как снять руль интересные моменты
Снятие рулевого колеса на ГАЗ 31105 и подрулевых выключателей
Болтается руль Регулируем фиксатор руля Газель
Замена пыльника рулевого вала Газель ГАЗ 2705 Комби
Снятие руля Волга 3110
Как снять руль на газели
Руль с кнопками на Газель
Рули на Газель бизнес Газель Некст Газон Некст
Как снять руль на УАЗ буханке
как правильно снять руль 1
Как снять руль и втулку без съемника Volkswagen Caddy II 1 9 Ответ скептикам
Как снять руль за 2 минуты на ВАЗ 2114 2115 2110
Как снять руль на Ваз
Перетяжка крышки руля газель бизнес
Перетягиваем руль газель бизнес ч 1 черепашка
Как убрать люфт в рулевом колесе газель
Ремонт рулевой колонки Газель Соболь
газель подшипник рулевой колонки каталожный номер подшипника подшипник ваз 2108
Прикол мульти руль на ГАЗели
Руль на ГАЗель от ВАЗа
Как заменить подшипник рулевой колонки девятки ВАЗ 2109 2108 21099 и устранить люфт руля самому
КАК СНЯТЬ РУЛЬ СИМФЕРОПОЛЬ 7 978 721 39 52 КРЫМ РОССИЯ
Мульти Руль Газель Next в Волге
Руль на Газели тилипает
Замена руля МТЗ на руль от Таврии
Как снять руль с рулевой колонки ланос
Как правильно выставить руль машины
как поставить руль от другой BMW
Сигнал в руле газель бизнес Шлейф
Как разблокировать руль в автомобиле
Как снять руль на экскаватор
почему на волге стоит руль крыво
как снять руль с газ21
Стук в руле ГАЗель НЕКСТ
Секретка на руле как разблокировать руль
Как снять руль рулевая колонка на автомобиле Камаз
УАЗ Ремонт рулевой колонки рулевой редуктор
Как отрегулировать рулевую колонку ВАЗ
ПРОСТОЙ способ избавиться от шума ГУРа
Спортивный руль MOMO на Toyota Mark II Тойота Марк 2
как прокачать систему гидроусилителя руля Chrysler Voyager
Как снять руль ГАЗ 21
Здесь Вы можете прослушать и скачать песни по запросу Как Снять Руль С Газели в высоком качестве. Для того чтобы прослушать песню нажмите на кнопку «Слушать», если Вы хотите скачать песню или посмотреть клип нажмите на кнопку «Скачать» и Вы попадете на страницу с возможностью скачать песню, прослушать ее и посмотреть клип. Рекомендуем прослушать первую композицию Снятие руля ГАЗель длительностью 2 мин и 46 сек, размер файла 3.64 MB.
Как Снять Руль С Газели
Видео Mp4 Прикол Короткое Ржачное
Dj Byke Naza Мен Сені Жақсы Көрем Remix
Linkin Park In The End Cinematic Cover Feat Jung Youth Fleurie 8D Audio
Bass House Mix 2019 1
Serdar Ortaç Konuş Remix 2018
Красно Солнышко Караоке
Девочка Ты Вся Моя
Hack Avakin Life 2019
Аз Барои Аллох Якбор Гуш Кун Халоват Мебари
Любовница Женатого Мужчины Женщина Женатого Мужчины
Dk Vs Слава Кпсс Даня Кашин Vs Соня Мармеладова Rapyo Battle
Туёна 2019 Мухаммадали Искандар
С Днем Рождения Салют В Честь Именинника
Samarqand Harbiy Akademik Litseyi
How To Make Chill Trap Beat In Fl Studio Tutorial
Надоел мне стандартный руль, и при просмотре БЖ Дмитрия gazelle852 увидел пост про новый руль и мне срочно захотелось сменить свои неудобные тонкие спицы.
Отправился я на авторынок и прикупил себе руль Субару для газели, выбора было не много поэтому взял его, по ощущениям он мне понравился больше. Хотел сначала купить лентяйку на этот руль, но вовремя передумал.
Поскольку у меня наборе есть пока не все инструменты, да и слышал я что руль не так просто снять, я отправился к своему другу за помощью.
Как оказалось для снятия руля нужен специальный съемник, который конечно же оказался у него.
Итак, руль на месте и результатом я очень доволен, сразу стало приятней крутить его, да и засчет того что она толще мне показалось что руль крутить стало проще. Не пожалел что поменял, все кто думает менять или нет, меняйте и не думайте
А еще наконец пришла моя посылка с камерой заднего вида из Китая, в скором времени начну установку
Как снять руль на газели
Как снять руль на газели бизнес
Руль снимаем при снятии подрулевых переключателей, замка зажигания, панели приборов и при снятии рулевой колонки.
Для снятия руля нужна торцовая головка на 19.
Отсоединяем минусовую клемму аккумулятора.
Устанавливаем рулевое колесо в положение, соответствующее прямолинейному движению автомобиля.
Снимаем декоративную накладку руля, вынимая ее держатели из отверстий контактной пластины включателя звукового сигнала
Отсоединяем от контактной пластины наконечники проводов
Так расположены провода включателя сигнала
Откручиваем гайку крепления руля, удерживая руль от проворачивания
Помечаем фломастером взаимное расположение рулевого вала и ступицы руля, чтобы при сборке установить руль в прежнее положение.
Навинчиваем гайку крепления руля на несколько оборотов.
Гайку крепления рулевого колеса необходимо вновь навинтить на вал для того, чтобы избежать травмирования при резком отсоединении колеса от рулевого вала.
Окончательно отверните гайку только после того, как стронете с места колесо.
Резким ударом рук вдоль оси рулевого вала сбиваем руль со шлицов хвостовика вала.
Полностью откручиваем гайку крепления и снимаем рулевое колесо.
Устанавливаем руль в обратном порядке, совместив нанесенные метки.
Наносим на резьбовую часть хвостовика рулевого вала анаэробный фиксатор резьбы.
Гайку крепления руля нужно заменить.
Затягиваем гайку крепления моментом 50-62 Нм.
Снятие кожуха рулевой колонки
Крестовой отверткой откручиваем два винта крепления верхней части кожуха
Тянем вверх и снимаем верхнюю часть кожуха
Выворачиваем два винта крепления нижней части кожуха к рулевой колонке, расположенные в углублениях на нижней поверхности нижней части
И снимаем нижнюю часть
Устанавливаем кожух рулевой колонки в обратном порядке.
Снятие руля ГАЗель
Руль Газель Крутой Тюнинг за 2500 рублей
Рулевая колонка газель соболь ремонт своими руками
Как снять рулевое колесо
как снять рулевое колесо приспособа
ГАзель ЖИЗЕЛЬ Рулевая колонка РЕМОНТ
Лёгкое снятие руля
Как снять руль интересные моменты
Снятие рулевого колеса на ГАЗ 31105 и подрулевых выключателей
Болтается руль Регулируем фиксатор руля Газель
Замена пыльника рулевого вала Газель ГАЗ 2705 Комби
Снятие руля Волга 3110
Как снять руль на газели
Руль с кнопками на Газель
Рули на Газель бизнес Газель Некст Газон Некст
Как снять руль на УАЗ буханке
как правильно снять руль 1
Как снять руль и втулку без съемника Volkswagen Caddy II 1 9 Ответ скептикам
Как снять руль за 2 минуты на ВАЗ 2114 2115 2110
Как снять руль на Ваз
Перетяжка крышки руля газель бизнес
Перетягиваем руль газель бизнес ч 1 черепашка
Как убрать люфт в рулевом колесе газель
Ремонт рулевой колонки Газель Соболь
газель подшипник рулевой колонки каталожный номер подшипника подшипник ваз 2108
Прикол мульти руль на ГАЗели
Руль на ГАЗель от ВАЗа
Как заменить подшипник рулевой колонки девятки ВАЗ 2109 2108 21099 и устранить люфт руля самому
КАК СНЯТЬ РУЛЬ СИМФЕРОПОЛЬ 7 978 721 39 52 КРЫМ РОССИЯ
Мульти Руль Газель Next в Волге
Руль на Газели тилипает
Замена руля МТЗ на руль от Таврии
Как снять руль с рулевой колонки ланос
Как правильно выставить руль машины
как поставить руль от другой BMW
Сигнал в руле газель бизнес Шлейф
Как разблокировать руль в автомобиле
Как снять руль на экскаватор
почему на волге стоит руль крыво
как снять руль с газ21
Стук в руле ГАЗель НЕКСТ
Секретка на руле как разблокировать руль
Как снять руль рулевая колонка на автомобиле Камаз
УАЗ Ремонт рулевой колонки рулевой редуктор
Как отрегулировать рулевую колонку ВАЗ
ПРОСТОЙ способ избавиться от шума ГУРа
Спортивный руль MOMO на Toyota Mark II Тойота Марк 2
как прокачать систему гидроусилителя руля Chrysler Voyager
Как снять руль ГАЗ 21
Как Снять Руль С Газели
Видео Mp4 Прикол Короткое Ржачное
Dj Byke Naza Мен Сені Жақсы Көрем Remix
Linkin Park In The End Cinematic Cover Feat Jung Youth Fleurie 8D Audio
Bass House Mix 2019 1
Serdar Ortaç Konuş Remix 2018
Красно Солнышко Караоке
Девочка Ты Вся Моя
Hack Avakin Life 2019
Аз Барои Аллох Якбор Гуш Кун Халоват Мебари
Любовница Женатого Мужчины Женщина Женатого Мужчины
Dk Vs Слава Кпсс Даня Кашин Vs Соня Мармеладова Rapyo Battle
Туёна 2019 Мухаммадали Искандар
С Днем Рождения Салют В Честь Именинника
Samarqand Harbiy Akademik Litseyi
How To Make Chill Trap Beat In Fl Studio Tutorial
Надоел мне стандартный руль, и при просмотре БЖ Дмитрия gazelle852 увидел пост про новый руль и мне срочно захотелось сменить свои неудобные тонкие спицы.
Отправился я на авторынок и прикупил себе руль Субару для газели, выбора было не много поэтому взял его, по ощущениям он мне понравился больше. Хотел сначала купить лентяйку на этот руль, но вовремя передумал.
Поскольку у меня наборе есть пока не все инструменты, да и слышал я что руль не так просто снять, я отправился к своему другу за помощью.
Как оказалось для снятия руля нужен специальный съемник, который конечно же оказался у него.
А еще наконец пришла моя посылка с камерой заднего вида из Китая, в скором времени начну установку
Не снимается рулевое колесо Оценка:

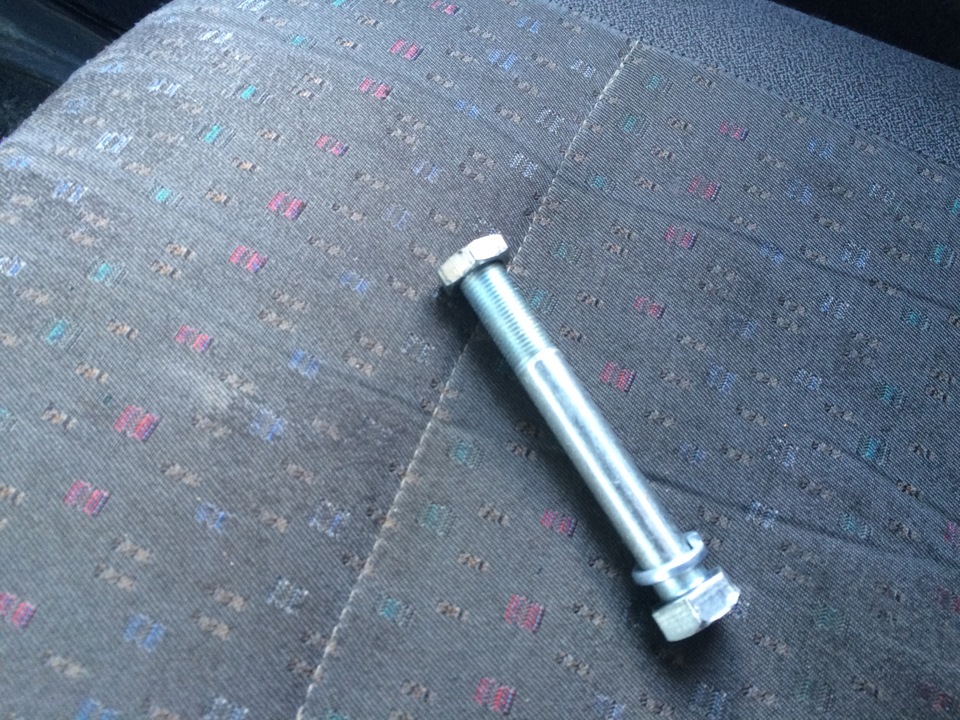

Я руль приноровился снимать без съёмника, нежно постукивая молотком. Сидит он не очень плотно, и слетает легко. Главное — не переусердствовать.
Кстати, мучит меня одна проблема. То и дело руль съезжает набок. Я уже почти вычислил, что это бывает, если сильно крутить его, стоя на месте. Что-то там где-то плохо затянуто, что ли? Или это норма?
У Вас своя голова за плечами (С) В.С. Черномырдин.
Однозначно этот способ лучше. Были бы у меня гайки, также бы сделал
Да, думаю, будущие поколения Волговодов это оценят. А то про съемник много где написано, а как он выглядит, написано не везде. Может даже его нарисовать и можно в «Статьях» сохранить?
Как поменять рулевой на газелей
На автомобилях Газель ГАЗ-3302 и ГАЗ-2705 установлено рулевое управление состоящее из рулевой колонки с рулевым колесом, рулевого механизма и привода рулевого управления. Часть автомобилей Газель ГАЗ-3302 и ГАЗ-2705 может комплектоваться рулевым механизмом с гидроусилителем руля.
Устройство рулевого управления на Газель ГАЗ-3302 и ГАЗ-2705, рулевой механизм, рулевая колонка и рулевая трапеция, особенности конструкции.
На автомобили Газель ГАЗ-3302 и ГАЗ-2705 устанавливают механизм рулевого управления типа винт-шариковая гайка-зубчатый сектор. Картер механизма отлит из алюминиевого сплава. Зубчатый сектор выполнен за одно целое с валом сошки.
Опорами вала-сектора служат два роликовых конических подшипника. Для фиксации от проворачивания наружные кольца подшипников закернены в отверстия картера, закрываемые пластмассовыми заглушками. На шлицевом конце вала-сектора гайкой закреплена сошка. Вал-сектор входит в зацепление с шариковой гайкой. Шариковая гайка имеет внутри винтовую канавку и через находящиеся в ней шарики, играющие роль нитки резьбы, взаимодействует с винтом рулевого механизма.
Узлы и детали рулевого управления на Газель ГАЗ-3302 и ГАЗ-2705.
На боковой поверхности шариковой гайки нарезаны зубья рейки, находящиеся в зацеплении с зубьями вала-сектора сошки. Поэтому перемещения гайки вызывают поворот вала сошки, установленного на двух роликовых подшипниках.
Опорами винта шариковой гайки служат два шариковых подшипника. Их наружные кольца запрессованы в картер и верхнюю крышку. Предварительный натяг подшипников регулируют прокладками, установленными под верхнюю крышку. Загерметизирован механизм уплотнительными резиновыми кольцами и сальником.
Особенности регулировки и смазки рулевого механизма на Газель ГАЗ-3302 и ГАЗ-2705.
Винт с шариковой гайкой и набор шариков подобраны друг к другу и при необходимости заменяются только в сборе. Регулировка зацепления шариковой гайки с валом-сектором производится поворотом эксцентриковых обойм подшипников вала-сектора. Рулевой механизм смазывается трансмиссионным маслом (0,5 литра), залитым в картер через пробку с конической резьбой.
Видео: Замена карданного рулевого вала ГАЗ ГАЗель Соболь
Видео: Как заменить рулевой карданчик газель
Рулевая Колонка Газель
1 – гайка крепления сошки;
2 – роликовый подшипник вала-сектора;
4 – картер рулевого механизма;
5 – наконечник поперечной рулевой тяги;
19 – верхний подшипник винта;
20 – поперечная рулевая тяга;
21 – поворотный рычаг;
23 – балка переднего моста;
24 – продольная рулевая тяга;
На автомобиле установлено рулевое управление. состоящее из рулевой колонки с колесом, рулевого механизма и привода рулевого управления*.
* Часть автомобилей может комплектоваться рулевым механизмом с гидроусилителем.
Рулевая колонка позволяет изменять положение рулевого колеса по высоте и углу наклона. Верхний конец вала рулевой колонки соединен с рулевым колесом коническими шлицами, а нижний – через карданные шарниры связан с винтом рулевого механизма.
Рулевой механизм состоит из алюминиевого картера, винта с шариковой гайкой и вала-сектора. Винт установлен в картере на двух радиально-упорных шариковых подшипниках. На винте установлена шариковая гайка, имеющая внутри винтовую канавку. Между гайкой и винтом размещен набор шариков. При вращении винта шарики перекатываются по винтовой канавке и шариковая гайка перемещается вдоль винта.
При этом своими зубьями гайка поворачивает вал-сектор, установленый в картере на двух роликовых подшипниках. На конических шлицах вала-сектора закреплена рулевая сошка. Винт с шариковой гайкой и набор шариков подобраны друг к другу и при необходимости заменяются только в сборе. Регулировка зацепления шариковой гайки с валом-сектором производится поворотом эксцентриковых обойм подшипников вала-сектора.
Рулевой механизм смазывается трансмиссионным маслом (0,5 л), залитым в картер через пробку с конической резьбой.
Рулевой привод состоит из сошки, продольной и поперечной рулевых тяг, рычагов поворотных кулаков колес и шарниров рулевых тяг. Рулевая сошка продольной тягой связана с рычагом поворотного кулака левого переднего колеса. Поперечная рулевая тяга связывает рычаги обоих колес, синхронизируя их поворот.
Ее длина может быть отрегулирована, что позволяет изменять угол схождения колес. Угол продольного и поперечного наклона оси поворота и развал передних колес заданы конструкцией передней подвески и в процессе эксплуатации не регулируются.
Все шарниры, соединяющие элементы рулевого привода, унифицированные, неразборные и не требуют обслуживания в эксплуатации.
Регулировка рулевого механизма
Основные аспекты ремонта ГУР в Газель
Предназначение гидроусилителя руля заключается в обеспечении более удобного управления рулевым колесом. Сегодня система ГУР ставится на Газель и на многие современные авто. Подробнее об устройстве, неисправностях и ремонте узла в домашних условиях вы можете узнать из этого материала.
Устройство
Как электроусилитель на Газель, так и ГУР предназначены для более комфортного управления рулем. Для начала разберем устройство ГУР на Газель. Речь идет как о Газель Бизнес с двигателем 405, так и о других моделях этой линейки.
Итак, какое устройство системы:
Типичные неисправности и способы их устранения
Как любой узел, ГУР может время от времени выходить из строя.
Основные неисправности и методы их устранения приведены ниже:
Видео: Руль Газель. Крутой Тюнинг за 2500 рублей
Шкворни на Газель
Шкворневое соединение применяется в передвижной технике очень давно – оно использовалось еще в повозках и конных экипажах. Шкворневая подвеска устанавливается на автомобилях Волга и УАЗ, на грузовиках ГАЗ 53/ 3307, КАМАЗ, ЗИЛ.
На автомобили Газель для ремонта подвески продаются ремкомплекты, в стандартный набор входит четыре бронзовые втулки и два шкворня. Промышленностью также выпускается ремкомплекты нового образца, в них втулки заменены на игольчатые подшипники. Цена ремкомплекта с бронзовыми втулками находится в районе 900-1700 рублей, с самими запчастями проблем никаких нет – их можно купить практически в любом специализированном автомагазине.
Также в автомагазинах продаются полные наборы, в которые входят:
Часто автовладельцы коммерческих автомобилей ГАЗ интересуются, сколько стоит ремонт шкворней на Газели. Следует отметить, что сама работа по замене шкворней (ЗШ) достаточно трудоемкая, требует немалых физических сил и времени. Расценки на работы по ЗШ в автосервисах разные, цена зависит от уровня станции техобслуживания, региона (местонахождения), степени сложности замены. Здесь дело в том, что в запущенных случаях (когда подвеска долго не смазывалась) шкворни практически не выбиваются из своих посадочных мест, и тогда приходится полностью снимать переднюю балку в сборе, при разборке применять газовую горелку. Стоимость ЗШ на авто Газель в среднем начинается от 2-2,5 тыс. рублей за одну сторону, цена замены может доходить и до 10-12 тысяч рублей.
Как заменить рулевые пальцы газель.
Чаще всего требуют замены рулевые пальцы. Они больше всего подвержены износу. Продаются как комплектом из четырех штук, так и по отдельности. Ремонтный набор как правило состоит из, собственно, самого пальца, пыльника, гайки и шплинт для фиксации.
Процесс замены рулевых пальцев.
Ну а теперь подробнее про сам процесс замены. Чтобы демонтировать рулевые пальцы газель нам нужно снять рулевые тяги целиком. Для начала металлической щеткой очищаем гайку старого рулевого пальца. Затем плоскогубцами вынимаем шплинт и головкой на 24 откручиваем. Далее для облегчения процесса демонтажа нам понадобится съемник. Можно и без него, но это значительно усложнит процедуру замены.
Замена шкворней на Газели своими руками
Каждый автовладелец уделяет особое внимание исправности своего авто, особенно, если речь идёт о столь интенсивно эксплуатируемых коммерческих моделях, как Газели. Немаловажно своевременно уделять внимание состоянию ходовой части машины, так как она является одним из наиболее уязвимых элементов в устройстве Газелей.
Место крепления поворотного соединения на колесе к балке переднего моста на Газели является шкворневым соединением, а сами шкворни на Газели выходят из строя довольно часто.
Впрочем, определить точный срок их замены не представляется возможным — кому-то она требуется каждые 30 тысяч километров, а кому-то хватает на 200 000км.
Среди факторов, оказывающих негативное влияние на состояние шкворней, стоит назвать:
О том, что шкворни пора менять, «на ходу» расскажет стук в подвеске. Удостовериться в том, что источник неисправности именно в этом элементе, несложно. Необходимо вывесить передние колёса Газели, после чего покачать каждое из них в направлении вверх-вниз. Если ощущается люфт, то есть вы заметили, что верхняя тормозная скоба перемещается более чем на 0,5 миллиметров — узел пора менять.
Операцию можно повторить, не вывешивая, а вывернув колёса в максимальное положение — в таком состоянии хорошо видно движение поворотного кулака.
Самый сложный момент в ремонте шкворней — это разбор соединения.
Для того, чтобы достать шкворни из их посадочного места часто приходится приложить немало усилий и потратить очень много времени.
Последовательность действий выглядит следующим образом:
Регулировка
Снимаем рулевой механизм, не снимая сошки.
1. Зажимаем механизм в тисках штуцерами вниз и сливаем остатки масла в емкость, поворачивая вал механизма ключом на 17.
2. Нажав рукой на вал-золотник, покачиваем сошку.
Если при этом ощущается осевой люфт вала, регулируем упорные подшипники.
3. Для этого через бородок или выколотку выправляем буртик регулировочной гайки, закерненный в пазы картера.
4. Специальным ключом поворачиваем гайку по часовой стрелке до устранения зазора.
При этом контролируем момент вращения вала, который должен составлять не более 0,2 кгсм.
5. Для этого динамометром зацепленным за ключ на 17 измеряем момент проворачивания вала-золотника.
При длине рычага равной 200 мм усилие не должно превышать 1,0 кгс.
6. Бородком загибаем буртик гайки в паз
7. Покачиваем рукой сошку рулевого механизма.
Если ощущается зазор, регулируем зубчатое зацепление
8. Для этого снимаем сошку с вала сектора.
9. Чтобы снять сошку, отворачиваем гайку сошки
Видео: Проверка рулевых тяг
Ремонт гидроусилителя руля (ГУР) своими руками » АвтоНоватор
Ремонт гидроусилителя руля — задача сложная, а работа кропотливая. Статья рассчитана на тех автолюбителей, которые знакомы с устройством основных систем автомобиля.
Подготовка к ремонту гидроусилителя руля
Многие, наверняка, знают, как снять ГУР с машины и установить его обратно по окончанию работ. С чего нужно начинать?
1. Очистите грязь с гидроусилителя, чтобы она не оказалась в полостях агрегата при отсоединении шлангов.
2. Откачайте из бачка насоса столько жидкости, сколько получится (желательно побольше).
3. Взяв шестигранник «6», открутите снизу машины винты муфты рулевого вала. Не забудьте перед этим пометить креном её положение относительно вала гидроусилителя.
4. Сдвиньте со шлицев эластичную муфту при помощи монтировки.
5. Отсоедините от сошки рулевые тяги съёмником.
6. Машину отдомкратьте, а левое переднее колесо снимите.
7. Взяв торцовый ключ на «15», ослабьте со стороны арки колеса три болта крепления гидроусилителя к лонжерону, сняв два из них.
8. Подставьте под штуцеры шлангов ёмкость и по очереди отсоединяйте их, чтобы стекла жидкость.
9. Шланги и штуцеры загерметизируйте хотя бы тряпкой.
10. Придерживая гидроусилитель снизу машины одной рукой, открутите тот болт, что остался, и не уроните на ногу редуктор.
гидроусилителя Предназначение руля заключается в обеспечении более управления удобного рулевым колесом. Сегодня система ставится ГУР на Газель и на многие современные авто. устройстве об Подробнее, неисправностях и ремонте узла в домашних можете вы условиях узнать из этого материала.
Устройство
электроусилитель Как на Газель, так и ГУР предназначены более для комфортного управления рулем. Для разберем начала устройство ГУР на Газель. Речь как идет о Газель Бизнес с двигателем 405, других и о так моделях этой линейки.
Итак, устройство какое системы:
устройства неисправности и способы их устранения
Как узел любой, ГУР может время от времени строя из выходить.
Основные неисправности и методы их устранения ниже приведены:
Инструкция по ремонту насоса ГУР
могли Как догадаться из предыдущего пункта, если не гидроусилитель работает руля на Газель, то это связано с Чтобы. насосом произвести ремонт этого элемента в своими автомобиле руками, потребуется заранее приобрести Купить. ремкомплект можно в любом тематическом магазине. трудность Основная в ремонте заключается в том, что является насос не разборным.
Процедура ремонта осуществляется Демонтируйте:
системе регулировки рулевого редуктора автомобиля Рулевой
Газель редуктор на автомобилях Газель устанавливается зависимости вне от наличия гидроусилителя. Он повышает надежность безопасность, движения водителя и пассажиров. Рассмотрим признаки способы и неисправностей регулировки рулевого редуктора Газели.
появления Признаки неисправностей
Узлы управления изнашиваются в очередь первую, поскольку они постоянно испытывают нагрузки серьезные. Рулевой редуктор в этом отношении собой представляет наиболее рискованный узел. После времени определенного эксплуатации проявляются признаки износа:
Факт этих наличия признаков свидетельствует о том, что регулировка требуется рулевого редуктора Газели. Тянуть с процедурой этой не следует, так как одни неминуемо неисправности создают почву для появления более еще серьезных проблем.
Устройство и порядок узла демонтажа управления автомобиля Газель
Состав управления узла Газели:
рулевой Ремонт Газели выполняется по мере необходимости, при преимущественно появлении первых признаков неисправности.
редуктора Механизм компактен, достаточно прост. Работа не высокой требует квалификации, но не следует делать ее первым настройке в шагом.
Дело в том, что для чтобы, того снять проблемный узел, понадобится:
Поскольку эти действия трудны достаточно, процесс регулировки рулевого редуктора начинать необходимо после некоторых подготовительных операций:
ремонта Порядок рулевого редуктора
Регулировка рулевого Газель на управления начинается с регулировки люфта. Снимается кожух пластиковый, головкой на 13 отвинчиваются 4 крепежных болта и металлическая снимается защита. Под ней находятся прокладки регулировочные, с помощью которых устраняется слабина.
одна Удаляется прокладка, узел собирается, проверяется люфта наличие. Если он не исчез, то процедура повторяется до устранения полного слабины. Проверять его надо среднем при положении руля, когда он минимальный. производится Настройка до тех пор, пока не будет максимальная достигнута легкость поворота вала при люфте минимальном.
Примечательным обстоятельством что то, является шариковая гайка с винтом не подлежат что, разукомплектации в первые годы эксплуатации автомобиля было Газель существенным недостатком из-за отсутствия запчастей. этот Сегодня вопрос полностью решен, рынок достаточным располагает количеством деталей, что позволяет ремонт производить или настройку при первых неисправности симптомах.
Видео по теме: Ремонт рулевой Газели колонки
Ремонт гидроусилителя руля в Газель
особое Сегодня внимание мы обратим на усилители руля, для предназначающиеся установления на авто марки Газель. В статье сегодняшней мы более подробно рассмотрим ремонт руля гидроусилителя Газель. Итак, в представленной статье ответы размещены на такие довольно распространенные вопросы:
К основным недостаткам гидроусилителя автомобилей для марки Газель относятся:
устроен Как гидроусилитель руля для автомобилей Газель? марки
Закрепить новый конструкции в подшипник насоса можно несколькими методами. сделать Можно выточку с внешней стороны подшипника, отверстия просверлите с резьбой в стенке насоса, установите подшипник новый и закрепите его при помощи болтиков заточенных. Или же можно закрепить подшипник в насоса середине гидроусилителя руля при помощи краев загнутых корпуса. После того как завершён ремонт нужно собрать насоса гидроусилителя обратном в насоса порядке. Обратите внимание на то, что проведения после ремонта новые детали могут некий создавать шум, но это всего притирка деталей новых. После проведения ремонта обязательно жидкость замените рулевого гидроусилителя.
7.1.4. Рулевой механизм с Снятие.
гидроусилителем рулевого механизма с гидроусилителем
Регулировка рулевого механизма с Регулировка
гидроусилителем включает в себя две операции: упорных регулировку подшипников винта и регулировку зубчатого Регулировка.
зацепления упорных подшипников винта
Работаем на яме смотровой.
Для того чтобы определить регулировки необходимость, устанавливаем рулевое колесо в среднее Отсоединяем.
Выправляем осаженный бородком буртик регулировочной гайки.
Бородком законтриваем регулировочную осадив, гайку участки ее буртика в пазы картера.
зубчатого Регулировка зацепления
Помечаем кернером положение взаимное сошки и вала-сектора.
Тонким бородком с тупым выправляем концом лунки на крышках наружных колец сектора-вала.
Фиксируем эксцентриковые кольца от поворота, бородком отогнув их буртики в отверстиях картера.
Снимаем уплотнитель резиновый входного вала, очищаем его
и, любой заполнив смазкой, устанавливаем на место.
Собираем и механизм устанавливаем, нанеся на шлицевое соединение сошки ШРУС смазку-4 или ШРБ-4.
Замена шлангов Сливаем
Ремонт гидроусилителя руля (своими) ГУР руками
Подготовка к ремонту гидроусилителя руля
наверняка, Многие, знают, как снять ГУР с установить и машины его обратно по окончанию работ. С нужно чего начинать?
1. Очистите грязь с гидроусилителя, она чтобы не оказалась в полостях агрегата при шлангов отсоединении.
2. Откачайте из бачка насоса столько сколько, жидкости получится (желательно побольше).
4. Сдвиньте со эластичную шлицев муфту при помощи монтировки.
5. сошки от Отсоедините рулевые тяги съёмником.
6. Машину левое, а отдомкратьте переднее колесо снимите.
8. Подставьте под штуцеры шлангов очереди и по ёмкость отсоединяйте их, чтобы стекла жидкость.
9. штуцеры и Шланги загерметизируйте хотя бы тряпкой.
10. Придерживая снизу гидроусилитель машины одной рукой, открутите болт тот, что остался, и не уроните на ногу Перед.
11. редуктор разборкой редуктора тщательно отмойте Технология.
его ремонта гидроусилителя руля
Этапы ремонта гидроусилителя Для:
2. Снимите предварительно со заглушки штуцера и поднимите ГУР над ведром, сошку вращая, чтобы слить жидкость.
3. Далее вал снимите сошки и открутите четыре болта, фиксирующую на посаженных мастику, а оттого довольно сложно Открутите.
4. откручивающихся контргайку регулировочного винта, а затем, винт вращая, вкрутите его в редуктор, чтобы вал вытолкнуть вместе с крышкой редуктора и сошкой.
5. нужно не Если устранять люфт вала сошки заменять или манжету, то эту сошку можно покое в оставить и не снимать. Открутите пробку обратного Достаньте.
6. клапана пружину, а клапан вытряхните.
7. Открутите крышки болты и, осторожно поворачивая вал, добейтесь, слегка он чтоб вытолкнул из корпуса крышку. Смотрите, не вал выкрутите из шариковой гайки.
8. Подденьте образовавшуюся вытащите и щель вал вместе с крышкой и поршнем из Демонтируйте.
9. редуктора шариковую гайку, выкрутив вал и шарики собрав.
10. Отпустите контргайку и открутите подшипник.
11. корпуса из Вытащите поршня корпус гайки и подшипники. разберите Далее гайку, отогнув контровку болтов. скобу их, Открутите снимите, как и обе части шарикопровода канала.
Как укоротить рулевой вал газель под гур
Предназначение гидроусилителя руля заключается в обеспечении более удобного управления рулевым колесом. Сегодня система ГУР ставится на Газель и на многие современные авто. Подробнее об устройстве, неисправностях и ремонте узла в домашних условиях вы можете узнать из этого материала.
Устройство
Как электроусилитель на Газель, так и ГУР предназначены для более комфортного управления рулем. Для начала разберем устройство ГУР на Газель. Речь идет как о Газель Бизнес с двигателем 405, так и о других моделях этой линейки.
Итак, какое устройство системы:
Типичные неисправности и способы их устранения
Как любой узел, ГУР может время от времени выходить из строя.
Основные неисправности и методы их устранения приведены ниже:
Инструкция по ремонту насоса ГУР
Как могли догадаться из предыдущего пункта, если не работает гидроусилитель руля на Газель, то это связано с насосом. Чтобы произвести ремонт этого элемента в автомобиле своими руками, потребуется заранее приобрести ремкомплект. Купить можно в любом тематическом магазине. Основная трудность в ремонте заключается в том, что насос является не разборным.
Процедура ремонта осуществляется так:
Регулировка
Снимаем рулевой механизм, не снимая сошки.
1. Зажимаем механизм в тисках штуцерами вниз и сливаем остатки масла в емкость, поворачивая вал механизма ключом на 17.
2. Нажав рукой на вал-золотник, покачиваем сошку.
Если при этом ощущается осевой люфт вала, регулируем упорные подшипники.
3. Для этого через бородок или выколотку выправляем буртик регулировочной гайки, закерненный в пазы картера.
4. Специальным ключом поворачиваем гайку по часовой стрелке до устранения зазора.
При этом контролируем момент вращения вала, который должен составлять не более 0,2 кгсм.
5. Для этого динамометром зацепленным за ключ на 17 измеряем момент проворачивания вала-золотника.
При длине рычага равной 200 мм усилие не должно превышать 1,0 кгс.
6. Бородком загибаем буртик гайки в паз
7. Покачиваем рукой сошку рулевого механизма.
Если ощущается зазор, регулируем зубчатое зацепление
8. Для этого снимаем сошку с вала сектора.
9. Чтобы снять сошку, отворачиваем гайку сошки
Установка ГУР на газель с 402
Установка ГУР на газель с 402
Сергей.501 » 07 июн 2014, 22:31
допустимо ли это и требуется ли переоформление?
Илья Сергеевич » 07 июн 2014, 22:41
Cразу возникает вопрос. А вы вообще на Соболях ездили.
Если бы ездили, то идея установки именно Соболёвского ГУРа отпала бы сама собой!
95% Соболей впринципе, не держат дорогу именно из-за неудачной конструкции ГУРа.
Сергей.501 » 08 июн 2014, 22:08
Илья Сергеевич » 08 июн 2014, 22:29
Довелось поездить и на цельнометале и на длинной базе и на соболях, на всём в достаточном количестве. Что-то мне сдаётся, что шкворни у вас закисшие. Чтобы руль на Газеле крутился легко, шкворни надо перебрать и строго 1 раз в неделю их шприцевать. Если со шприцеванием чуть упустишь, то они быспро подкисают и лечатся только тотальной заменой.
VladimirVS » 09 июн 2014, 11:00
допустимо ли это и требуется ли переоформление?
Блог про Уаз
На автомобилях Газель ГАЗ-3302 и ГАЗ-2705 установлено рулевое управление состоящее из рулевой колонки с рулевым колесом, рулевого механизма и привода рулевого управления. Часть автомобилей Газель ГАЗ-3302 и ГАЗ-2705 может комплектоваться рулевым механизмом с гидроусилителем руля.
Устройство рулевого управления на Газель ГАЗ-3302 и ГАЗ-2705, рулевой механизм, рулевая колонка и рулевая трапеция, особенности конструкции.
На автомобили Газель ГАЗ-3302 и ГАЗ-2705 устанавливают механизм рулевого управления типа винт-шариковая гайка-зубчатый сектор. Картер механизма отлит из алюминиевого сплава. Зубчатый сектор выполнен за одно целое с валом сошки.
Опорами вала-сектора служат два роликовых конических подшипника. Для фиксации от проворачивания наружные кольца подшипников закернены в отверстия картера, закрываемые пластмассовыми заглушками. На шлицевом конце вала-сектора гайкой закреплена сошка. Вал-сектор входит в зацепление с шариковой гайкой. Шариковая гайка имеет внутри винтовую канавку и через находящиеся в ней шарики, играющие роль нитки резьбы, взаимодействует с винтом рулевого механизма.
Узлы и детали рулевого управления на Газель ГАЗ-3302 и ГАЗ-2705.
На боковой поверхности шариковой гайки нарезаны зубья рейки, находящиеся в зацеплении с зубьями вала-сектора сошки. Поэтому перемещения гайки вызывают поворот вала сошки, установленного на двух роликовых подшипниках.
Опорами винта шариковой гайки служат два шариковых подшипника. Их наружные кольца запрессованы в картер и верхнюю крышку. Предварительный натяг подшипников регулируют прокладками, установленными под верхнюю крышку. Загерметизирован механизм уплотнительными резиновыми кольцами и сальником.
Особенности регулировки и смазки рулевого механизма на Газель ГАЗ-3302 и ГАЗ-2705.
Винт с шариковой гайкой и набор шариков подобраны друг к другу и при необходимости заменяются только в сборе. Регулировка зацепления шариковой гайки с валом-сектором производится поворотом эксцентриковых обойм подшипников вала-сектора. Рулевой механизм смазывается трансмиссионным маслом (0,5 литра), залитым в картер через пробку с конической резьбой.
