Полный отчет о сборке РК 3 к 1 в ниву. Фото, артикулы, цифры.
Итак начинаю полный отчет о переборке раздатки и установки КИТа 1:2,95
Все части читайте в БЖ.
Продефектовав раздатку было замечено:
1. Большой шат выходных валов на карданы. Подшипники были при этом живы. Были разбиты именно посадочные места в крышках. Менял подшипник задней крышки — www.drive2.ru/l/484998153498526091/. Шат остался.
2. Все подшипники в корпусе РК крутятся в посадочных местах
3. Шестерни промвала отколоты.
4. Подшипники в корпусе РК живы и здоровы.
5. Дифференциал угроблен (позже и токарем — www.drive2.ru/l/487278265736626662/).
Долго читая, мучаясь и доставая уважаемых людей с Д2 принято решение:
1. Шат выходных валов исключить заменой крышек на крышки с двухрядными подшипниками.
2. Подши в РК вклеить на красный абровский герметик (для самоуспокоения, ибо все сказали, что хрен с ними крутятся)
3. Промвал оставить, перевенцевать на звезду 42 зуба
4. Первичный вал перевенцевать на звезду 3й передачи.
5. Проточить корпус РК под увеличенные звезды.
6. Заменить крышку дифференциала, сателлиты оставить старые, заменив лишь палец сателлитов.
7. Заменить сальники в крышках + новые гайки валов.
8. Подшипники корпуса оставить.
9. Корпус собрать на бумажные прокладки + серый герметик АБРО
11. Заменить резиновые кольца штоков РК
12. Заменить сапуны на Г-образные сапуны новго образца от Шнивы.
13. Заменить болты карданов.
В итоге намучавшись с корпусом дифференциала, он был найден и куплен в Смоленскниве. Ребятам отдельное спасибо. Сильно переживал за сателлиты, есть корпуса под разные посадочные шестерен валов 34 и 36мм.
У меня были сателлиты на 34мм, ребята промерили мне крышку еще до оплаты и доставки. Плюсом заказал у них новый палец сателлитов и шайбы под сами сателлиты.
Крышка была проточена токарем в размер 76,5х16мм. Токарь оказался профи. Все размеры чуть ли не микрометром вымерял и протачивал до десяток.
Эволюция крышек: первая моя нового образца (переточена и испорчена), вторая проточена правильно, но разбито посадочное под палец сателлитов, третья крышка новая, проточена по феншую)))
Диф собрал быстро. Сателлиты оставил свои, поменял только палец. У меня на моем старом дифе палец сателлитов крепился прижимными пружиными пластинами, на большинстве же корпусов он крепится стопорными кольцами + сами сателлиты стояли в корпусе, в обычных корпусах между корпусом и сателлитом шайбы.
Я собрал симбиоз — сателлиты и шестерни приводов от моего дифа (но сателлиты установлены на шайбы) палец новый, установлена на стопорные кольца. Проверил, все крутится отлично.
Следующим этапом доработал (подпили) корпус РК, для того, чтобы встал промвал с бОльшей шестерней. Меня все предостерегали, что корпус тонкий, мол не пропили дыру. Потому точил аккуратно, толстым зачистным кругом. Получилось вот так.
Подготовил запчасти к сборке.
Поставил шестерни в корпус. Все крутиться.
Раздатку собирал на серый герметик абро + бумажные прокладки. Бутерброд выглядел так: на крышку мажем герметик + кладем прокладку + мажем ее сверху снова герметиком. Говорят так проще будет потом разобрать РК, хотя моя РК была собрана тупо на герметике абро и разобралась без проблем.
Подшипники обляпал красным фиксатором резьбы абро. Ну это так, для успокоения души.
Остальная сборка вся по мануалу. Ничего нового.
Вот видео наглядно иллюстрирующее что раздатка стала 1 к 3:
Раздатка руками крутится, но не сказать. чтобы очень легко. Трещеткой крутится без проблем во всех режимах.
Осталось установить и обкатать. Интересно, будет ли так разительно заметна разница между стоком/доработанной)))
Список запчастей:
1. Шестерня дифференциала старого образца на 42 зуба 2121-1802180 — 1500руб.
2. Шестерня 3й передачи ВАЗ 2101-1701131 — 1шт. — 240руб.
3. Комплект прокладок РК — 1кмп. — 50руб.
4. Корпус дифференциала раздаточной коробки задний 2121-1802163-20 — 720рублей.
5. Болты дифференциала раздаточной коробки 2121 М10х1,25х45 — 6шт. — 120руб.
6. Ось саттелитов дифференциала РК 2121-1802160-10 — 1шт. 120руб.
7. Шайба упорная сателлитов РК 2121-1802161 — 2шт. — 10руб.
8. Картер привода блокировки КР НИВА 21214м 2121-1802232-10 (передняя крышка под двухрядный подшипник) — 1шт. — 900руб.
9. Крышка КР НИВА задняя 21214м 2121-1802080-10 (задняя крышка под двухрядный подшипник) — 1шт. — 1000руб.
10. Подшипник двухрядный VBF 6-3205 — 2шт. — 980руб.
11. Кольцо стопорное подвесного подшипника 2101 (для крышек с двухрядными подшипниками) 00001-0010605-768 — 2шт. — 50руб.
12. Кольцо уплотнительное штока раздаточной коробки 2121-1803025 — 2шт. — 40руб.
13. Сальник привода спидометра 2101-3802718 — 1шт. — 15руб.
14. Сапун картера переднего моста (Г-образный, нового образца) 21236-2301048 — 2шт. — 240руб.
15. Сальник переднего моста РК 2101-2402052 — 2шт. — 100руб.
16. Сальник заднего моста РК — 2121-2302052 — 1шт. — 50руб.
17. Гайка М16×1,5×18 хвостовика ВАЗ-2101-2107 самоконтрящаяся 12574921 — 3шт. — 100руб.
17. Болт М12х1.25х75 ВАЗ-2101 муфты эластичной + гайка + гарвер — 6шт. — 400руб.
18. Герметик силиконовый 999 серый ABRO 9-AB — 180руб.
19. Масло трансмиссионное Лукойл ТМ-5 75-90 — 4л. — 1000руб.
20. КОмплект болтов кардана — 16шт. — 250руб.
21. Гайка ступицы 2101 (для фиксации ведущего и промежуточного вала) — 2шт — 20руб.
22. Шланг силиконовый 4м (для вывода сапунов РК и КПП) — 169руб.
23. Хомуты мелкие для сапунов — 100руб.
24. Хомут силовой 131-139мм (для стягивания эластичной муфты промвала) — 189руб.
35. Подшипник VBF 12507 (роликовый, промежуточного вала) — 240руб.
Работы:
1. Перевенцовка промвала на 42 зуба + проточка корпуса дифференциала — 1800руб. (мне обошлось бесплатно, тк токарь угробил корпус дифа).
2. Проточка корпуса дифференциала — 500руб.
3. Доставка части запчастей из Смоленска — 460руб.
Итого: 10152 рубля. При том, что все работы кроме токарки делал сам. На СТО думаю цену можно умножить на два. Плюсом подшипники в самом корпусе не менял, были в нормальном состоянии, с ними было бы еще на 2-3 тысячи дороже.
Так же для инфы даю наименование подшипников корпуса РК (утащил с Niva-FAQ):
1. Подшипник ведущего вала (передний) — обозначение по ГОСТ 50706 — артикул ВАЗ 2101-1701033
2. Подшипник ведущего вала (задний) — обзначение по ГОСТ 50306 — артикул ВАЗ2101-1701190
3. Подшипники дифференциала (2 шт.) — обзначение по ГОСТ 209, 50209
4. Роликовый подшипник промежуточного вала — обзначение по ГОСТ 12507 — артикул ВАЗ 2121-1802092
5. Шариковый подшипник промежуточного вала — обзначение по ГОСТ 50306 — артикул ВАЗ 2101-1701190
Сборка раздаточной коробки 2123, 2121, 2131
Детали все собраны в кучу, можно приступать к сборке. Первым делом устанавливаем новые подшипники на валы.

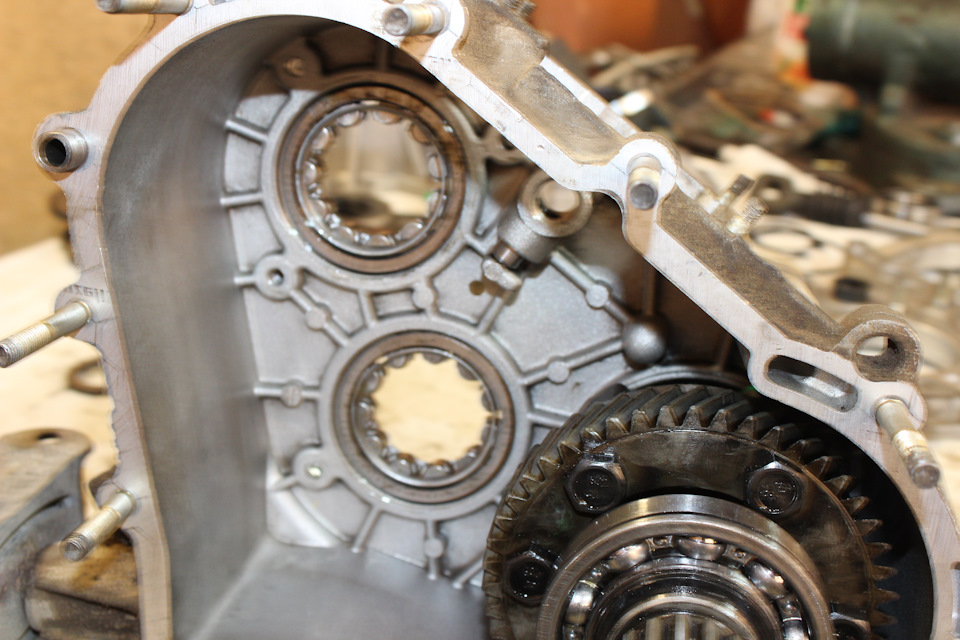

Сами подшипники ведущего и промвала вставляем в копрус.
Затем одновременно все валы устанавливаем в копрус.
Соединения все раздатки садил на герметик без прокладок. Устанавливаем крышку.

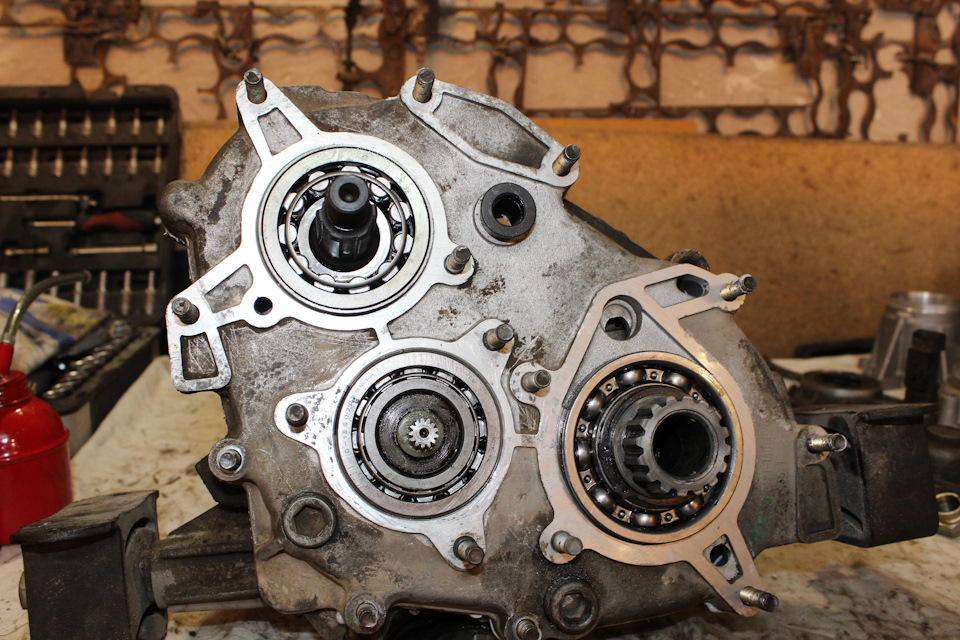

Не забываем про стопорное кольцо подшипника 50209 на валу дифференциала.

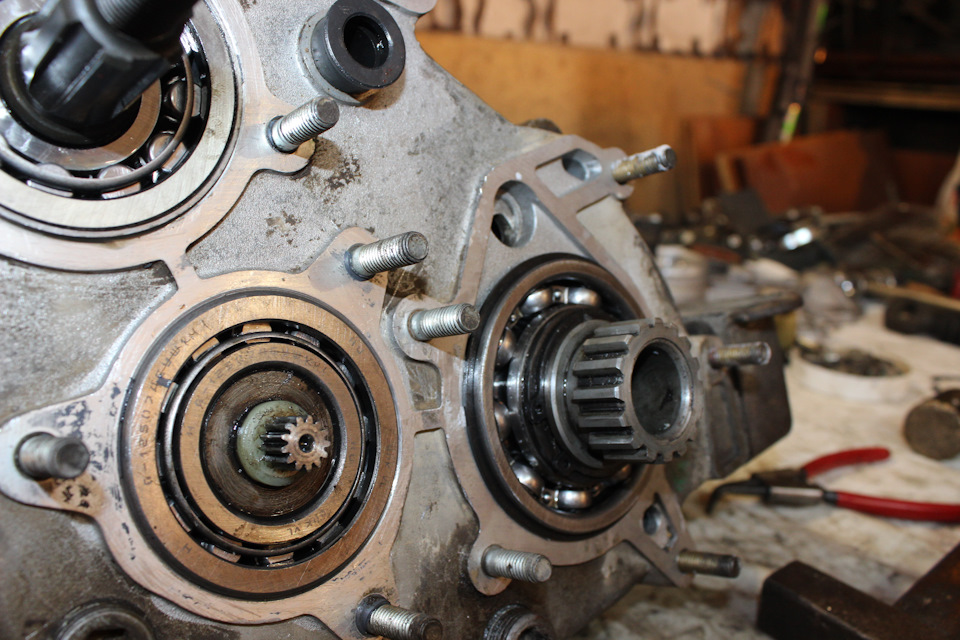

Одеваем, затягиваем и керним гайки ведущего и промвала с задней стороны раздатки.

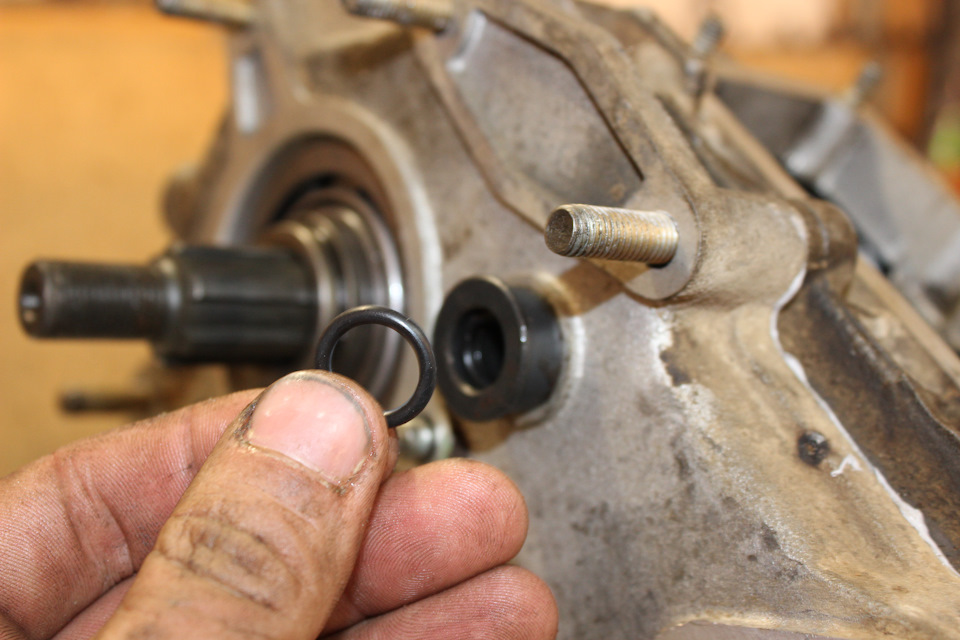

Одеваем резиновое кольцо в направляющую втулку.

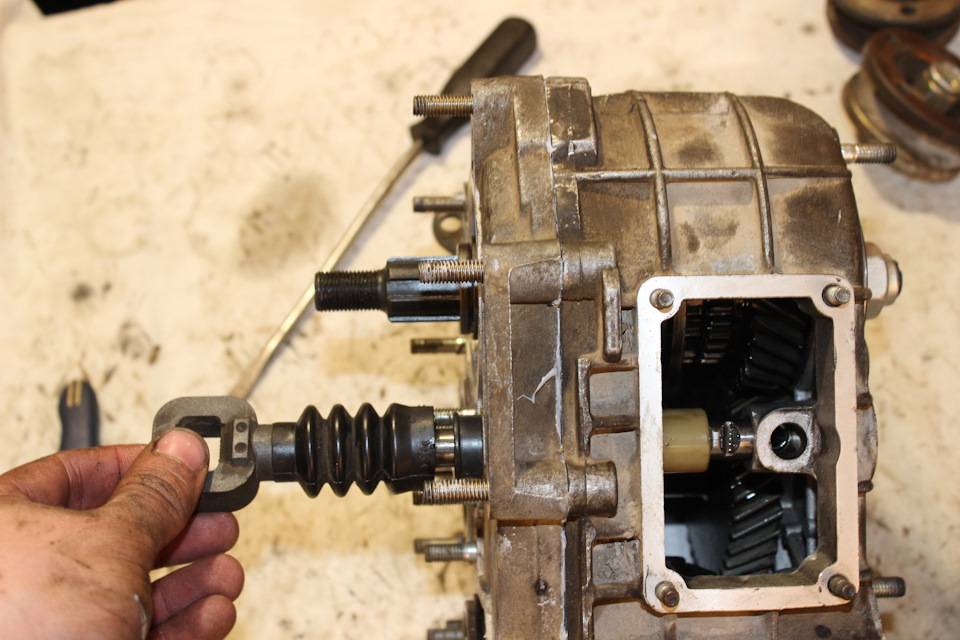

Вставляем шток вилки. Не забываем про пластиковую втулку, затем

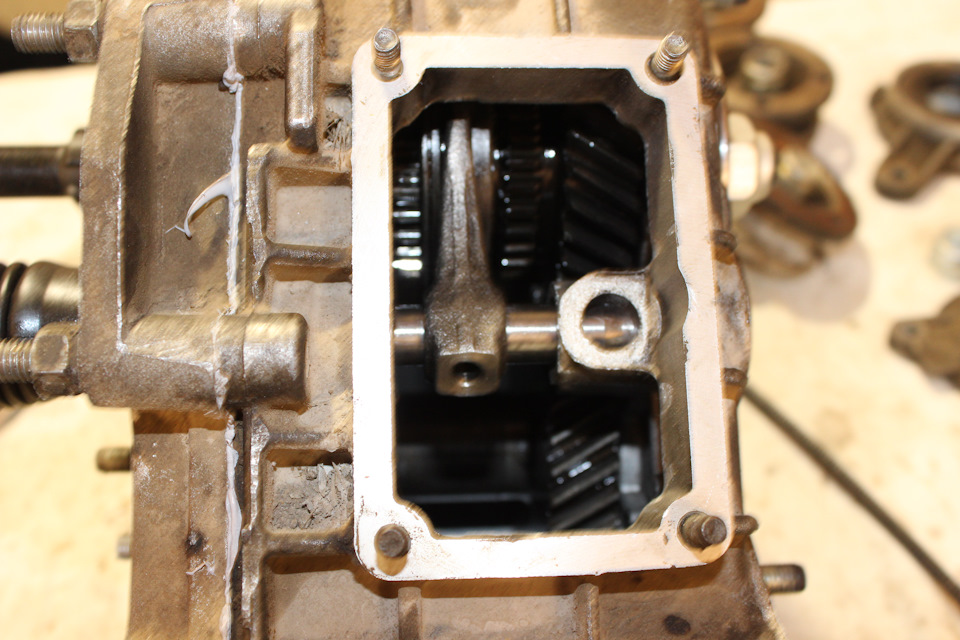

одеваем вилку, утапливаем пружинку, ставим сверху шарик и задвигаем полностью шток. Стопорим вилку болтом. Крышку пока не одеваем маленькую.
Одеваем крышку верхнюю промвала, крышку датчика скорости, одеваем и затягиваем флянцы.

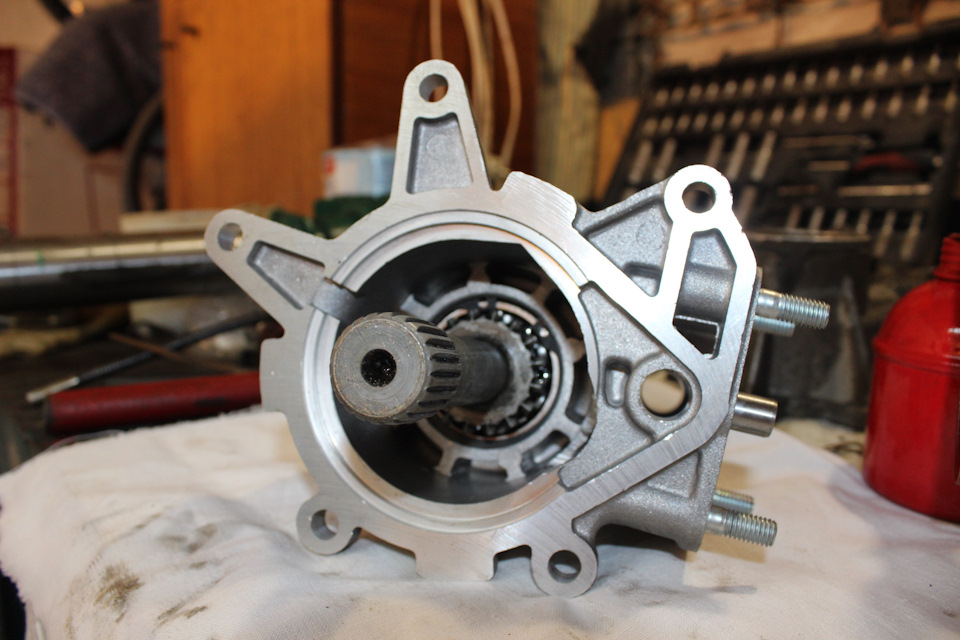

Теперь собираем крышку переднюю. Все просто. Напрессовываем подшипник, маслоотражающая шайба не ставиться. Стопорное кольцо не забываем. Ставим шестерню блокировки. Вставляем
шток, вилку. Так же пружинку и шарик. Колечно втулки так же новое. Одеваем сам механизм выбора передач.
С задней крышкой все аналогично. Садим подшипник на вал. Стопорное кольцо, сальник. И устанавливаем на раздатку. Никакое отверстие я не сверлил. Все и так будет купаться с маслянной ванне. Все подшипники открытые кстати.

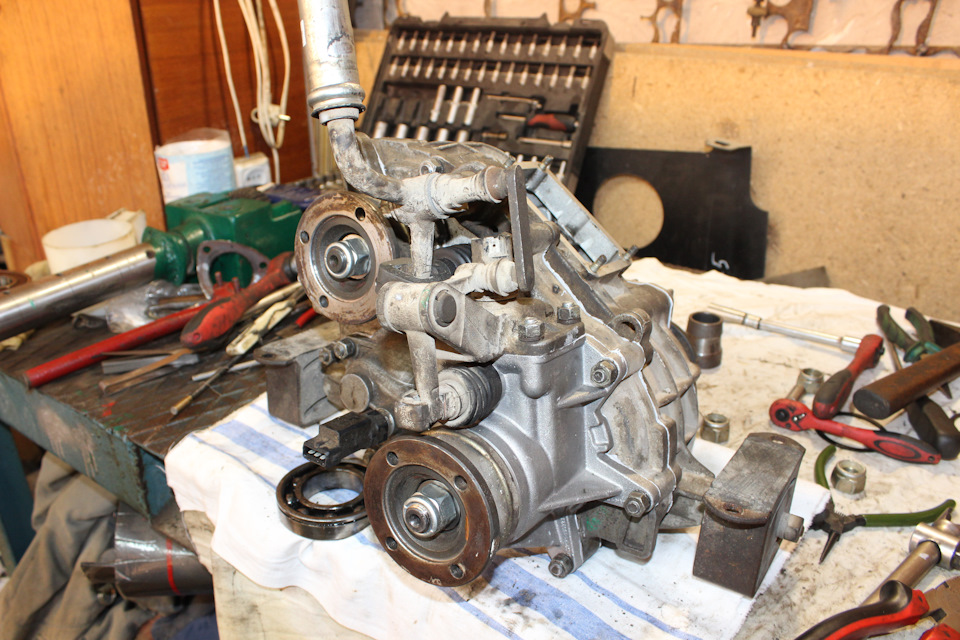

Одеваем обе крышки, затягиваем все болты. Через верхний лючок заливаем масло. Заливал больше, чем положено в инструкции. Вместо 08 залито 1,2-1,3 литра. Все сальники нормально держут, ничего не течет. Машина проехала уже 1000 км. Всу сухо что под кпп, что под раздаткой. Немного шумней стала, чем штатная. Но совсем на немного. С двухрядниками ушла вибрация на 80км. Ручка раздатки меньше трясется. На этом все))) Продолжаем обкатку.
Chevrolet Niva 2008, двигатель бензиновый 1.7 л., 80 л. с., полный привод, механическая коробка передач — своими руками
Машины в продаже
Комментарии 14
Машина продана. Крутятся наверное)
Не понятно про крышки валов. При установке двухрядных открытых подшибников надо ставить дистанционное кольцо и маслоотрожательнле?
Не припомню уже. Но помоему не ставил их.
Не понятно про крышки валов. При установке двухрядных открытых подшибников надо ставить дистанционное кольцо и маслоотрожательнле?
не нужно…ставиться только подшипник, стопор и сальник
Здрасте. Как раздатка работает на роликовых подшипниках? И какие номера подшипников?
Павел, доброго времени суток. Подскажите если знаете. После последней вылазки, при движении очень сильно затряслись рычаги КПП и РКП после чего движение оказалось невозможным. При попытке завести стартер щелкает будет не может зацепиться. РКП дает передвигать автомобиль только в положении нейтраль, при включении пониженного или повышенного ряда звук перемалывания металла. При визуальном осмотре выявлено что подушки на подрамнике так-же пришли в негодность, кронштейн крепления подушки КПП вовсе отломан. Ближе к выходным буду все снимать. К чему быть готовым? Что могло вызвать данный сбой?
собирал сателлиты дифа с новой осью, как то туго все собралось, будут ли вращатся потом или разойдутся
А с чего она шумнее то стала? Или потом все в норму пришло?
Машина какого года? Могут однорядные подшипники стоять. Подъизносились, вот и люфт. Я собственно из-за этого в раздатку и полез. Поставил двухрядные подшипники.
Поставил когда двухрядные, данная проблема ушла. Хотя тоже была
Как снять и поставить раздаточную коробку ВАЗ-2121
Работу проводим на смотровой канаве или подъемнике. В салоне автомобиля снимаем провода с выключателя контрольной лампы блокировки дифференциала, для этого:
1. Крестообразной отверткой отворачиваем четыре самореза крепления пластиковой крышки рычагов (пятый саморез – общий с креплением облицовки тоннеля пола).
2. Потянув, снимаем головку рычага переключения передач.
Аналогично снимаем головку рычага блокировки дифференциала.
3. Снимаем с рычагов резиновые чехлы с пластиковой крышкой.
4. Снимаем нижний резиновый чехол.
5. Отсоединяем провода от выключателя контрольной лампы блокировки дифференциала.
6. Отворачиваем пассатижами накидную гайку гибкого вала привода спидометра
7. Отсоединяем привод спидометра от раздаточной коробки
8. Для автомобиля ВАЗ-21214 отсоединяем разъем датчика скорости
9. Отсоединяем передний и задний карданные валы от раздаточной коробки (см. Снятие карданного вала).
10. Накидным ключом «на 19» отворачиваем гайку болта крепления эластичной муфты к фланцу коробки передач, удерживая болт ключом той же размерности.
Аналогично отворачиваем гайки двух других болтов.
11. Хомутом (под диаметр 135 мм) обжимаем эластичную муфту для того, чтобы можно было вынуть болты.
При отсутствии хомута большой длины используем два более коротких, вставив язычок одного в замок другого.
12. Вынимаем болты по одному: поворачиваем эластичную муфту так, чтобы болт выдвигался во впадину, расположенную на левой стороне задней крышки коробки передач.
Устанавливаем регулируемый упор под раздаточную коробку.
13. Чтобы после замены кронштейна подвески раздаточная коробка заняла прежнее положение, чертилкой (фломастером) обводим кронштейн по контуру.
Подставляем под раздаточную коробку регулируемую опору.
14. Головкой «на 13» отворачиваем две гайки крепления левого кронштейна к кузову.
15. Накидным ключом «на 17» отворачиваем гайку крепления кронштейна подвески к раздаточной коробке.
Опустив раздаточную коробку на регулируемой опоре, снимаем кронштейн подвески.
Правый кронштейн снимается аналогично, за исключением того, что на автомобиле ВАЗ- 21214 перед его снятием необходимо демонтировать тепловой экран, расположенный над каталитическим нейтрализатором.
Снимаем правый кронштейн (каталитический нейтрализатор при этом снятию не мешает).
Кронштейны подвески раздаточной коробки устанавливаем в обратной последовательности, сориентировав их по меткам.
Опуская упор и сдвигая раздаточную коробку назад, снимаем ее вместе с промежуточным валом.
Раздаточную коробку можно снять и без промежуточного вала, отсоединив его крепление к фланцу ведущего вала раздаточной коробки
Устанавливаем раздаточную коробку в обратной последовательности. После установки ее необходимо отцентровать.
Для этого вывешиваем переднюю и заднюю оси автомобиля. Под балку заднего моста подставляем опоры так, чтобы задний мост принял такое же положение, в каком он находится, когда автомобиль стоит на колесах.
Включаем раздаточную коробку, запускаем двигатель, включаем прямую передачу коробки передач и увеличиваем обороты двигателя.
При возникновении вибрации раздаточной коробки останавливаем двигатель и ослабляем гайки крепления кронштейнов ее подвески.
Перемещая раздаточную коробку, добиваемся, устранения ее вибрации при работающем двигателе (для этого могут потребоваться регулировочные прокладки, которые устанавливаются между кронштейнами и кузовом).
В этом положении окончательно затягиваем гайки крепления кронштейнов подвески раздаточной коробки.
И так о центрирование раздатки ВАЗ-2121(3)
Вчера у нивавода из нашего города появилась запись, что ему после замены сцепления не выставили правильно раздатку, такая же проблема и у меня, ибо раздатку откручивали и обваривали ее крепления. Меня эта тема очень зацепила, а действительно, как же она выставляется? И вот при помощи тырнета я нарыл необходимую мне информацию и вот, я ее излагаю для вас, ибо тема реально полезная!
Здесь описан метод динамического центрирования (балансировки) раздатки ВАЗ-2121(3). Успех операции (т. е. устранение вибрации и шума) зависит не только от самой раздатки, но и от состояния промежуточного вала и карданов (и их крестовин), поскольку балансируется комплекс из всех перечисленных узлов. Шлицы и крестовины карданов рекомендуется тщательно проверить и прошприцевать. Не помешает также предварительно отбалансировать колеса.
Центрирование выполняется вдвоем — назовем участников «водитель» и «механик». Машина с водителем поднимается на подъемнике. Положение рычагов раздатки: блокировка выключена, передача повышенная. В КПП включается четвертая или пятая передача (см. ниже про скорость). Механик ослабляет крепление раздатки (4 гайки). Водитель разгоняется и, набрав нужную скорость, дает отмашку механику. Далее водитель поддерживает скорость до команды механика. Механик, получив сигнал, «на ходу» затягивает крепление раздатки и дает команду об окончании операции. Вот в общих чертах и все.
А тонкости процесса состоят в следующем.
1. Скорость, при которой производится центрирование, может быть различной. В одном сервисе мне рекомендовали держать 60 км/ч на четвертой передаче. Это имеет смысл, если машинка эксплуатируется только в городе. В другом — 90 км/ч на пятой передаче. Я езжу быстро, поэтому предпочитаю 100-110 км/ч на пятой.
2. Ослабление крепления раздатки должно быть минимальным, но достаточным для ее подвижности. Смысл этой тонкости в том, чтобы раздатка при центрировании находилась практически в той же горизонтальной плоскости, что и при работе.
3. Перед центрированием нужно поставить опоры раздатки так, чтобы шпильки исходно стояли в серединах овальных отверстий опор. Это возможно за счет подвижности шлицевых соединений карданов. Такая установка обеспечивает максимальную свободу для поиска раздаткой оптимального положения.
4. После набора скорости механик должен несколько раз толкнуть раздатку сбоку-спереди, сбоку-сзади, просто сбоку — чтобы облегчить ей поиск оптимума. Но только не вперед или назад. Делать это можно, например, ручкой молотка.
Совет — если центрирование делают на сервисе при вас, лучше не садиться за руль самому, а контролировать процесс снизу, т. е. быть по обозначенному в начале статьи амплуа не водителем, а механиком или просто «наблюдателем».
Естественно, совсем не обязательно наличие подъемника. Можно делать это на яме или просто ровной площадке. Самый лучший результат дает эксклюзивное центрирование — на подставках под рычагами подвески при снятых колесах. При таком центрировании карданы имеют те же углы, что и при движении машины. Разумеется, машина должна быть надежно зафиксирована, чтобы избежать неоправданного риска. Знаю случай, когда при центрировании использовались подставки из стопок кирпичей, с которых машина просто упала…
У ВАЗ-2121 перед динамическим центрированием необходимо выставить положение раздатки по высоте путем установки прокладок под опоры раздатки. Прокладки представляют собой прямоугольные пластины разной толщины. Размер их соответствует габаритам опор раздатки, а вместо отверстий — боковые вырезы, чтобы пластины можно было вставить под опоры, не снимая их со шпилек. Использование шайб вместо прокладок категорически не рекомендуется.
В промежуточном вале ВАЗ-21213 вместо кардана использован ШРУС, что позволило заводу отказаться от регулировки положения раздатки по высоте. Тем не менее, при заметной деформации днища в районе крепления КПП и/или раздатки, а также если метод динамического центрирования не дал желаемого результата, можно попробовать отрегулировать положение раздатки по высоте, а затем повторить динамическое центрирование.
Особенности заводских и самодельных методов крепления раздаточной коробки на автомобиле НИВА
Чтобы осуществить замену креплений на раздаточной коробке Нива 2121, необходимо для начала выбрать хорошее изделие заводского производства или сделанное своими руками, а затем особое внимание уделить правильной установке устройства.
Местоположение и функции раздаточной коробки
Раздаточная коробка прикрепляется прямо к днищу автомобиля. Но прибор сильно вибрирует в процессе движения. Поэтому необходима хорошая фиксация.
Раздаточная коробка выполняет следующие функции:
Особенности конструкции стандартных креплений
Для крепления используют подрамник, поскольку у него множество преимуществ:
Альтернативные конструкции креплений от народных умельцев
Владельцы автомобилей научились делать подрамники для Нивы 21213 своими руками. Их преимущества в том, что можно заменить поврежденные детали, не снимая все устройство с машины. Но у таких систем есть и недостаток – необходимо постоянно проверять надежность фиксации болтов, поскольку они часто раскручиваются.
Установка готового подрамника
Заводские подрамники представляют собой сварную конструкцию, в основе которой лежат металлические уголки. В них просверлены отверстия для креплений. Также в заводских конструкциях присутствуют крепежные пластины раздатки на Ниве, необходимые для монтажа основы. В комплекте также содержатся эластичные опоры. Они необходимы для уменьшения жесткости фиксации коробки.
Технология изготовления и установки креплений своими руками
Многие люди делают подрамники собственными руками. Для начала делается чертеж конструкции. Потом демонтируется старое устройство и прикрепляется новое. Процесс монтажа будет практически идентичен как для заводских, так и для самодельных конструкций.
Выбор конструкции крепления
Конструкция может быть двух разных вариантов:
Инструменты и материалы
Потребуются следующие инструменты:
Также нужно подготовить материалы:
Еще необходимы болты различных размеров для соединения.
Чертежи для изготовления
Чертежи можно посмотреть на следующих фото:
Согласно чертежам, нам нужно выполнить заготовки для базовой конструкции. Делают следующее:
Снятие коробки
Для демонтажа коробки делают следующее:
Демонтаж старых креплений
Для демонтажа нужно сделать следующее:
Монтаж новых креплений
Установка и подсоединение раздаточной коробки
Теперь можно установить раздатку:
Способы усиления конструкции
Если машина часто эксплуатируется в экстремальных условиях, необходимо принять некоторые меры для усиления прочности фиксации. Например:
Если возникли вопросы при монтаже подрамника, следует посмотреть следующее видео:
Если имеются хотя бы начальные знания о строении и деталях автомобиля, сделать и смонтировать крепления для раздаточной коробки не составит труда. Важнее всего подобрать качественные материалы и правильно выполнить монтаж. Тогда крепления прослужат долго.
