Как крепить канистру в прицепе
Как крепить канистру в прицепе
После переборки и приведения прицепа в порядок, планомерно стал готовиться к путешествию. В планах поехать на мотовездеходе прямо от дома. Для этого уже сделал техосмотр и страховку. В ходе планирования поездки, дополнительно (к основному баку) в дорогу решил взять пятилитровую канистру с бензином. По моим подсчётам в кузове прицепа для неё места не найдётся. Да и везти бензин совместно с вещами не хотелось (даже если место найдётся). После долгих прикладываний ёмкости то туда, то сюда, решил рассмотреть вариант крепления канистры на одно из задних крыльев мотовездехода. Единственное, что смущало, это надёжность металлических элементов, на которых держалось само крыло. Не смотря на эти сомнения, решил все-таки попробовать это сделать. Если конструкция не выдержит дополнительной нагрузки, то всегда можно что-нибудь придумать. После изготовления креплений запасного колеса и ящика для прицепа, процесс изготовления других кронштейнов был не таким загадочным. Сделал эскиз планируемой конструкции. Красным цветом выделены размеры, которые точно были определены по месту.
Так как часть размеров должна определиться по месту, полосу разметил частично.
Проточены канавки в местах сгиба.
Далее придаём нужную форму детали. Технология отработана почти до мелочей и скорость выполнения работ самого удивляла.
По месту были определены остальные размеры.
Завершена формовка первых деталей.
Каждое место сгиба провариваем.
Далее изготавливаем следующие элементы. Материал тот же.
Обрезаны заготовки нужной длинны. Проточены места сгибов.
Проварены места сгибов. Для сборки конструкции просверлены отверстия диаметром шесть миллиметров.
Из нарезанного по пятнадцать миллиметров уголка 20х20, сделаны крюки для фиксации ремней канистры.
Канистра фиксируется ремнями от расширительного бачка автомобиля ВАЗ 2105. Для того чтобы корпус канистры не тёрся о металлический кронштейн, дополнительно устанавливаются резиновые подкладки. Подкладки сделаны из шланга ШМБС, нарезанного по пятнадцать миллиметров.
Правда, сразу одеть (натянуть) отрезанное колечко на кронштейн не получилось. Проблематично было протащить резинку через крюк.
Пришлось кронштейны положить в морозилку, а резиновые колечки в кипяток.
Примеряем канистру. Кук будто всю жизнь тут лежала.
Сразу по ходу работ решил переделать кронштейн крепления лопаты. Первую версию кронштейна можно посмотреть тут:»Подготовка мотовездехода Фермер для однодневной поездки на пикник». Этот способ крепления обладает единственным недостатком, слишком долго приходится отматывать инструмент и очень тщательно приматывать обратно (а то можно и потерять). Место для размещения лопаты решил не менять. Даже решено использовать те же элементы крепления на раме. В качестве быстрого фиксатора использую застёжку капота от УАЗика (Буханки). Эскиз набросал без размеров, размеры определялись сами, по ходу работ.
Материал: кусочек полосы и «П» образный профиль.
По месту режем, подгоняем, варим, сверлим …
Ввариваем элементы (уши) для крепежа застёжки.
Из трубы изготавливаются элементы на которых будут фиксироваться резиновые застёжки.
После того как все сварочные и другие работы завершены, красим.
Сборка кронштейна лопаты.
Устанавливаем кронштейн. Прикручиваем.
Фиксируем лопату первой застёжкой.
Фиксируем лопату второй застёжкой. Быстро и удобно.
Далее через штатные отверстия, при помощи которых крепиться заднее крыло, крепим и кронштейн канистры.
Тщательная подгонка деталей в процессе всей работы, позволила установить конструкцию без сюрпризов.

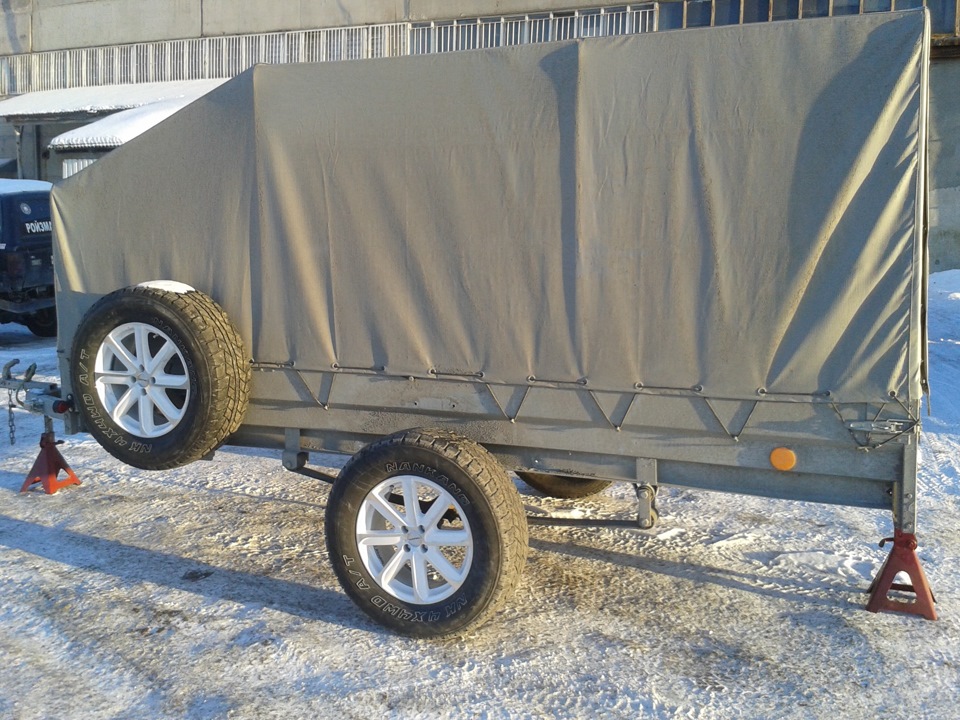

Доработка прицепа-терйлера.

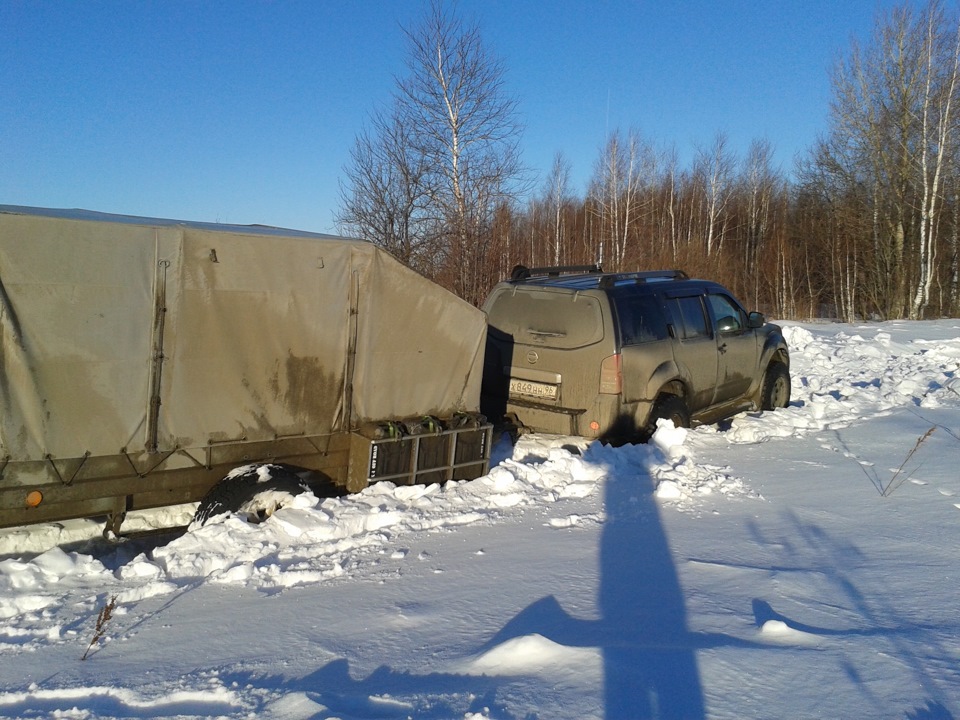

Я уже писал в блоге о лифте прицепа на 150 мм. Дальше решили установить на борт трейлера 3 канистры по 20 л. Стал смотреть: металлические в магазинах начинаются от 1 500 руб., есть дешевле но металл как фольга. Нашел на <е1>, б/у за 230 руб.

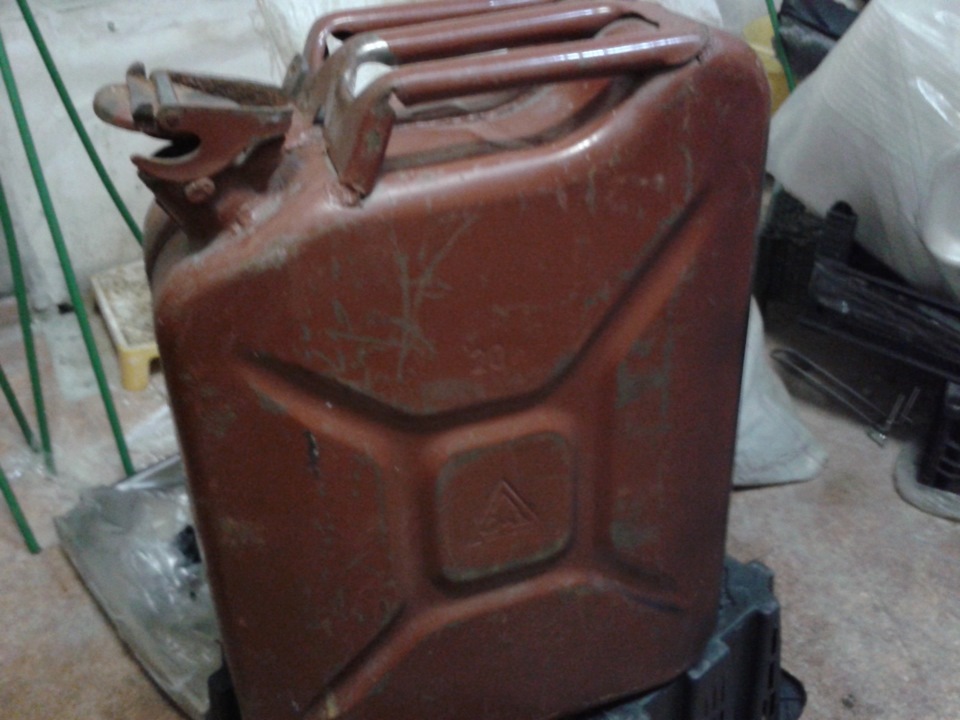

Залил уксуса в каждую канистру для удаления окалины и ржавчины. Через сутки слил, промыл и продул компрессором. Заправил каждую канистру по 5 л. бензина и возил в прицепе 3 дня. После всего этого, стал выливать бензин через воронку (с сеточкой) и не нашел ни чего постороннего в воронке, а бензин был абсолютно чистым, без взвеси.
Хороший знакомый Стас, владелец не большого рекламного агенства, тоже заядлый рыбак,

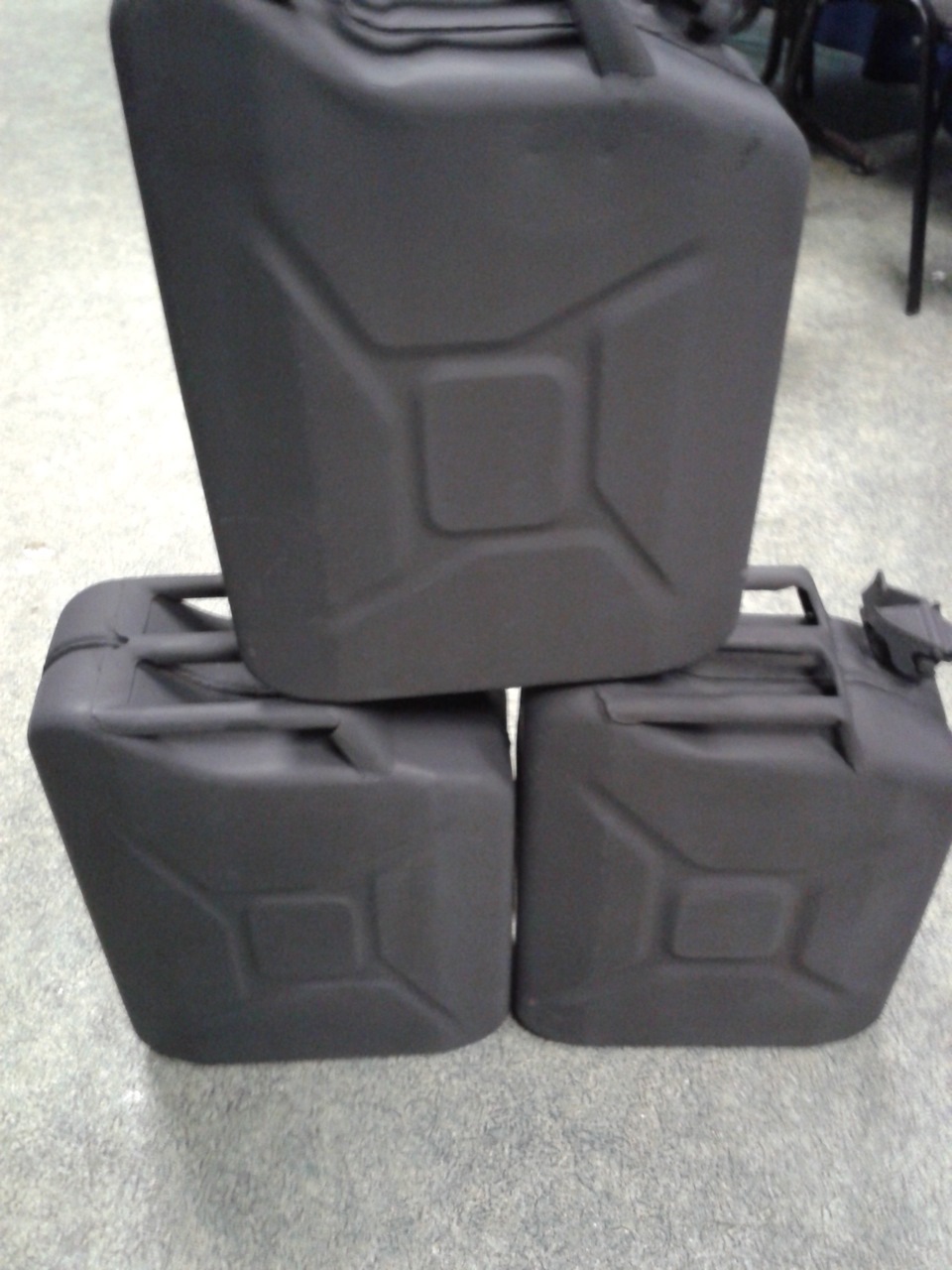

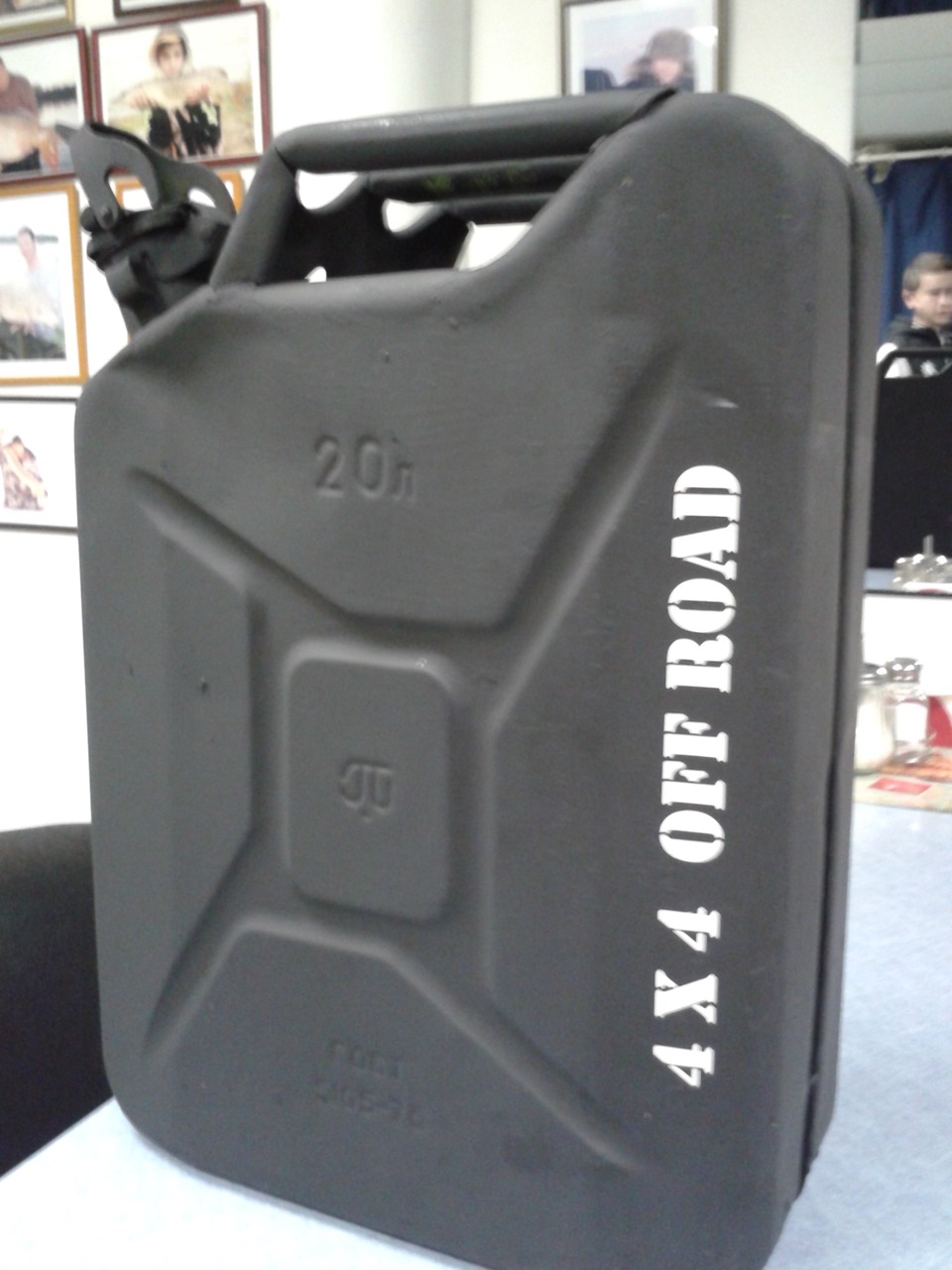

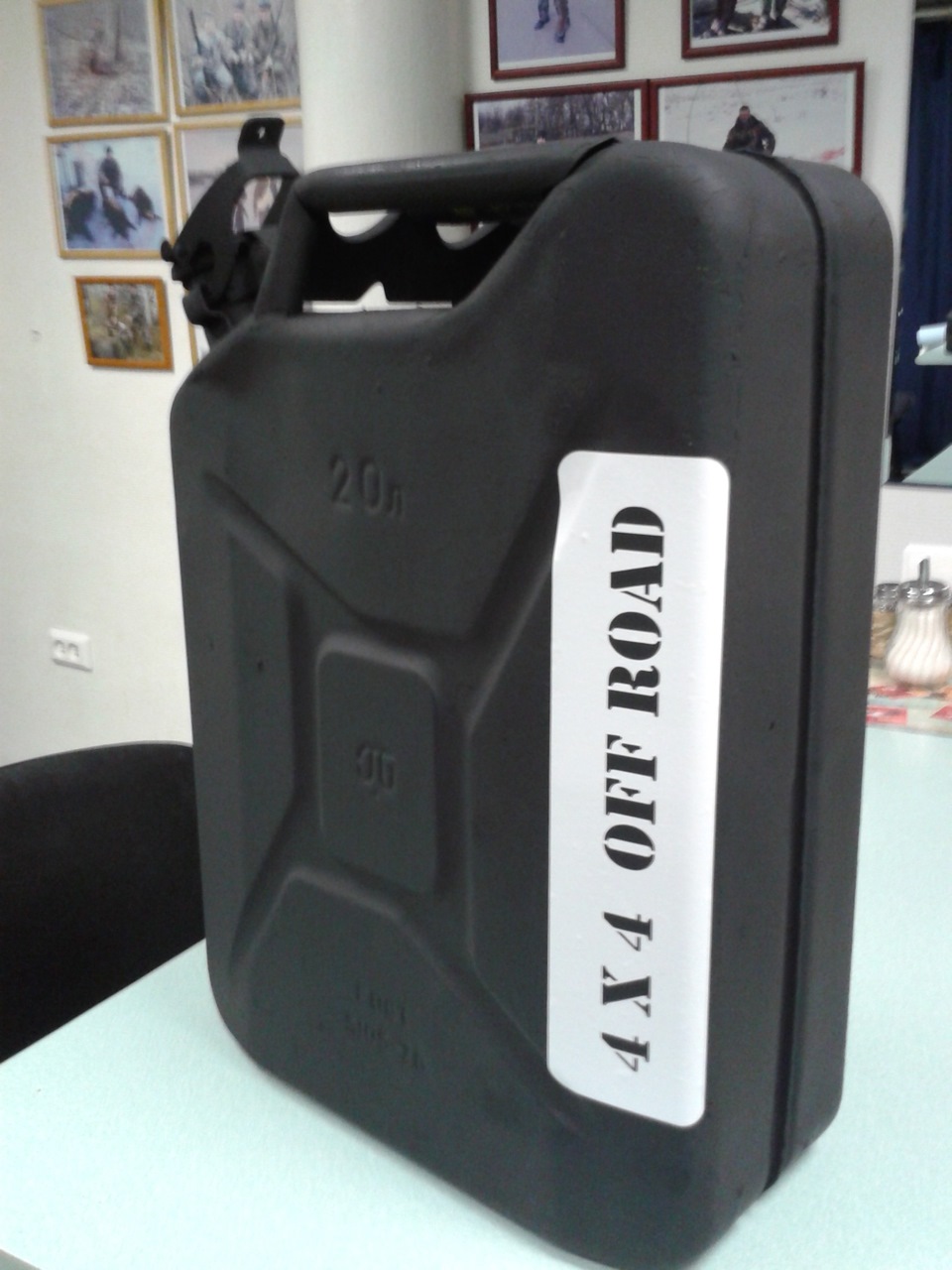

привел канистры в надлежащий вид.

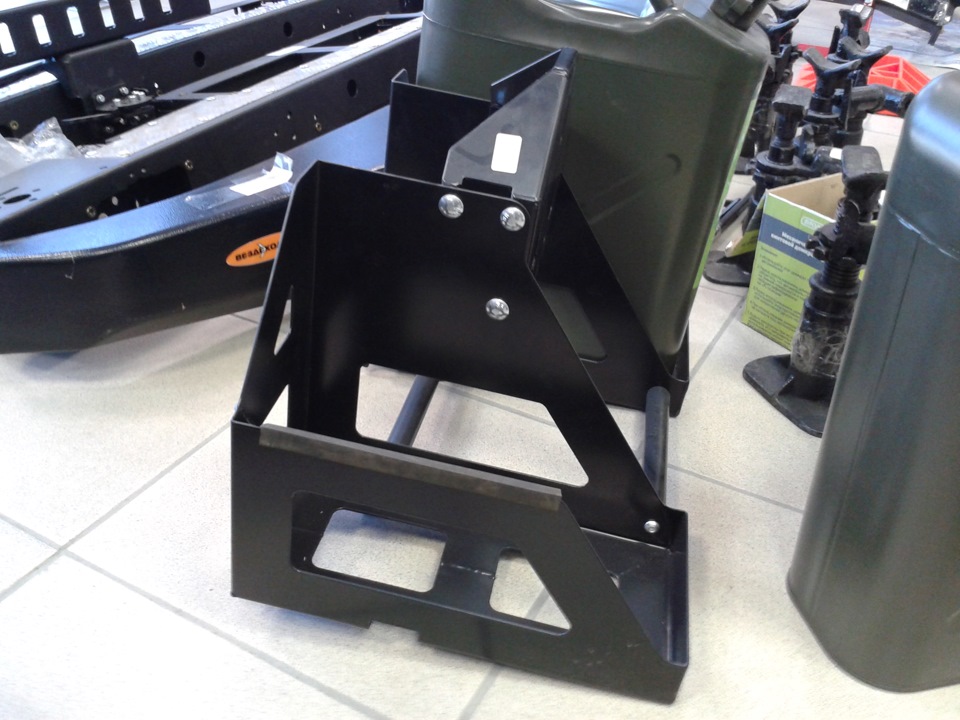

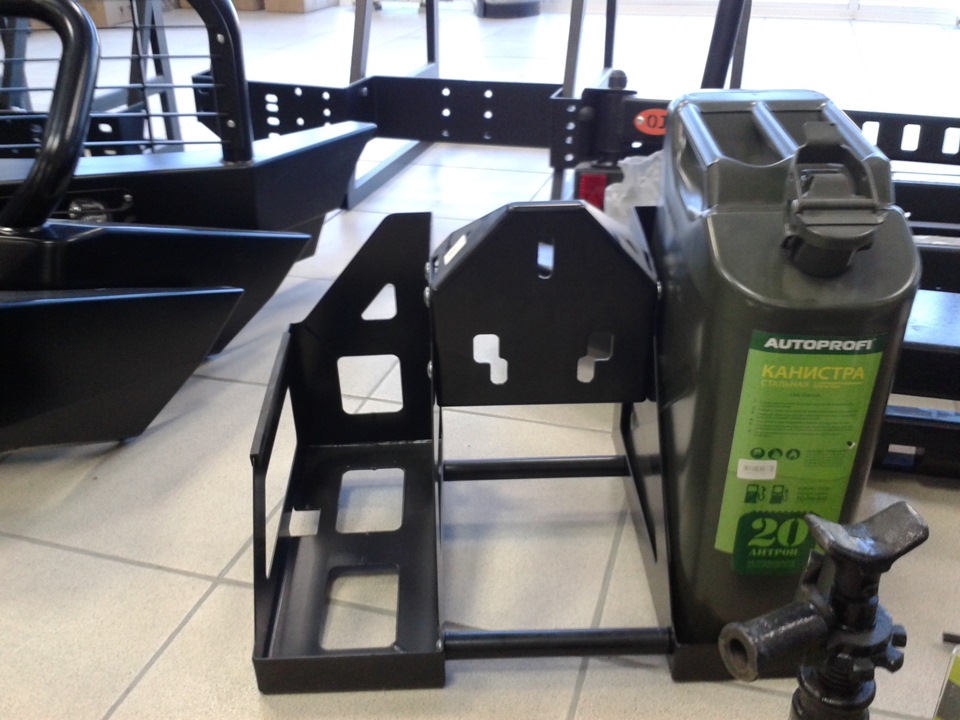

В сервисе «Вездеход», у Ильи, стали думать — куда вешать и как крепить. В продаже имеется множество креплений, но все они для размещения на калитке заднего силового бампера или на запасном колесе.

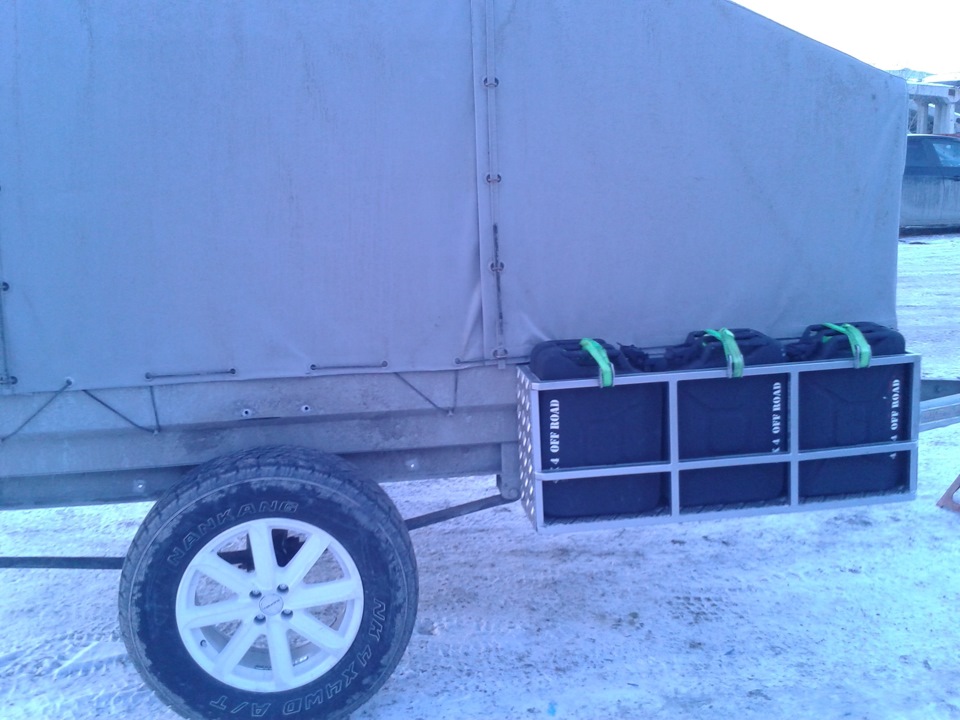

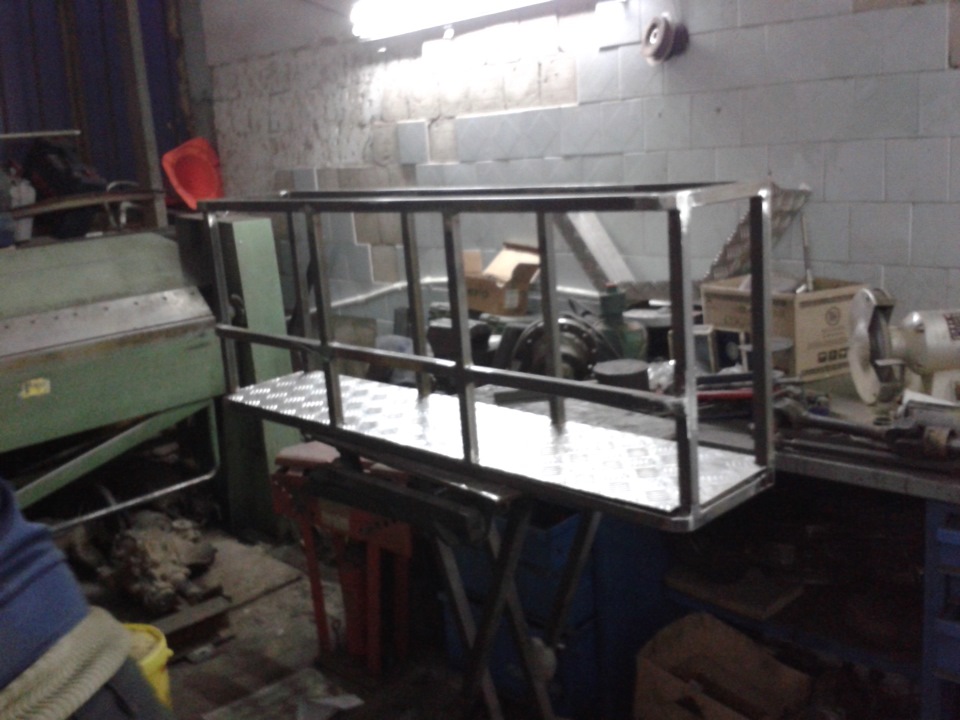

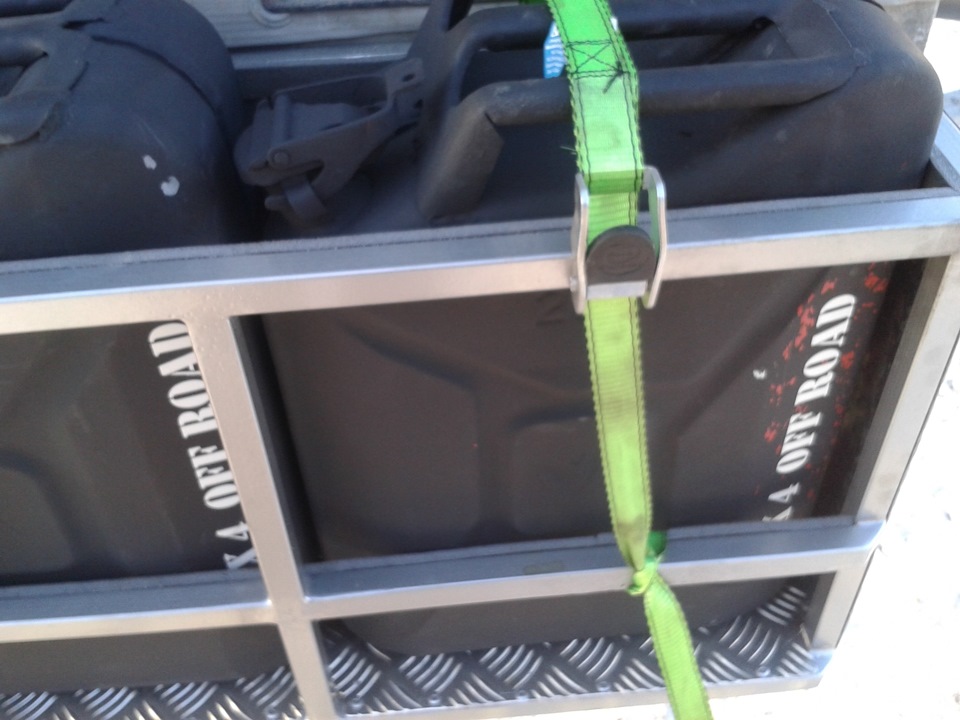

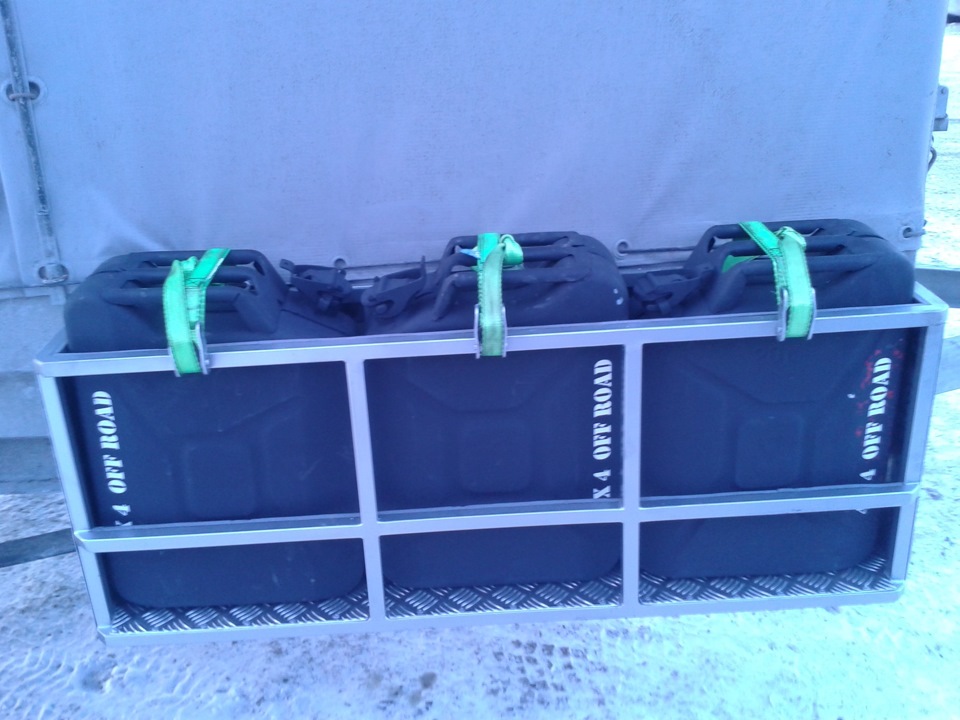

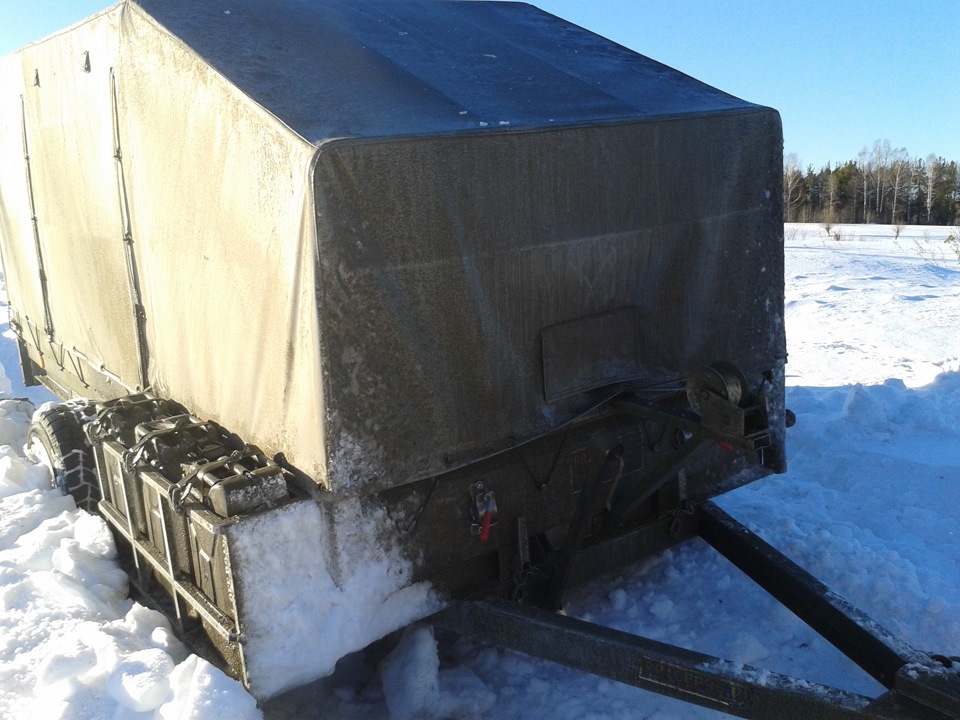

Илья решил сделать силовую корзину из квадрата 20х20 и зашить рифленым алюминием.

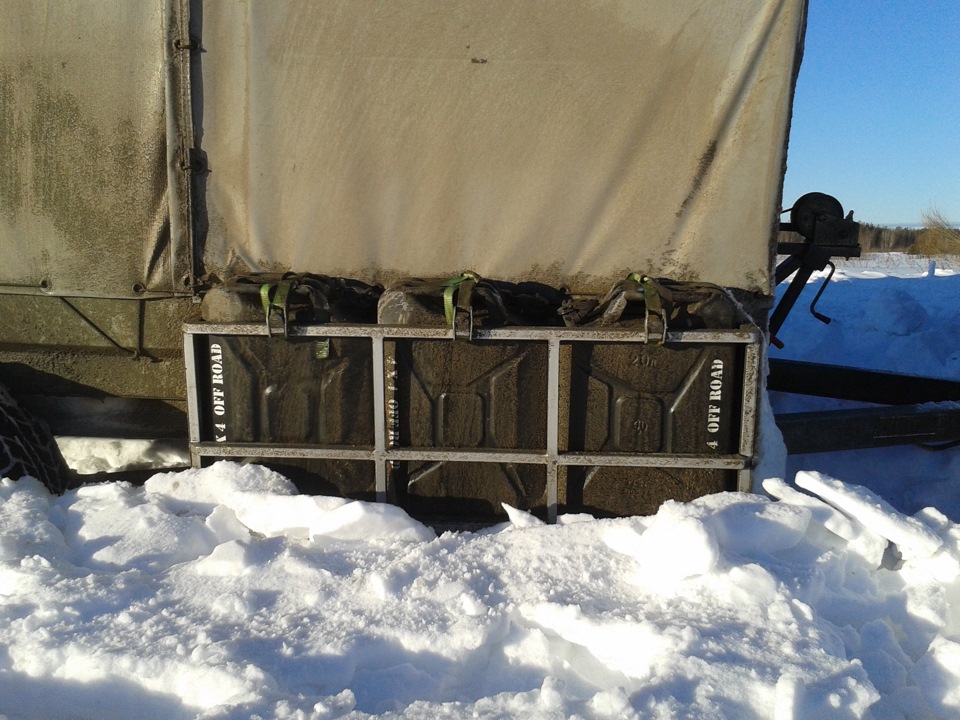

После такого теста, решено крылья делать тоже на силовом каркасе.
