При помощи NFC можно будет заряжать устройства
Принята спецификация Wireless Charging Specification (WLC), о чем сообщила организация NFC Forum. Эта спецификация описывает систему беспроводной передачи энергии между разными гаджетами, что позволит заряжать «небольшие» гаджеты, типа умных часов, беспроводных наушников и фитнес-трекеров.
По своей сути NFC используется для передачи информации на очень небольшом расстоянии. Например, именно с ее помощью реализована популярная и практически повсеместно внедренная система бесконтактных платежей. Новая же система (WLC) будет использовать одну и ту же антенну как для передачи данных, так и для передачи энергии мощностью до 1 ватта.
Благодаря ей появится возможность заряжать небольшие устройства, типа перечисленных выше, при помощи смартфона. Ожидается, что новая система даст толчок к дальнейшему развитию «Интернета вещей». Например, можно будет полностью убрать в небольших гаджетах «лишние» провода, напрямую «запитав» их от того же смартфона или другого устройства, поддерживающего NFC. Это сделает конструкцию гаджетов более простой и даст возможность улучшить их параметры.
Как зарядить телефон без проводов? Беспроводная зарядка на примере Galaxy S5
На интернет-аукционе Ebay мной были заказаны сменная задняя крышка для SamsungGalaxy S5 с модулем беспроводной зарядки по стандарту Qi«SChargerCover» и беспроводная зарядная панель Samsung «SChargerPad».
Комплектация
Оба устройства поставляются в небольших белых картонных упаковках, на которых нанесены названия устройств, их изображения и информация о сертификации устройств на соответствие стандарту QI.
В комплекте к каждому устройству прилагается инструкция, вот и весь комплект.
Полезное из инструкции по эксплуатации
Что удалось почерпнуть интересного из инструкции к задней крышке это расположение антенны NFC и запрета класть «SChargerCover» на зарядную панель отдельно от смартфона. В свою очередь инструкция к беспроводной зарядной панели рекомендует использовать сетевое зарядное устройство с силой тока 2А, предупреждение о возможных проблемах с приёмом сотового сигнала смартфоном во время процесса зарядки в местах со слабым сигналом сотовой сети и содержит таблицу с описанием световой индикации зарядной панели устройства:
При подключении к розетке
Мигает оранжевым цветом
Если зарядка не выполняется правильно
Если зарядка выполняется правильно
Мигает зелёным цветом
При использовании зарядного устройства с силой тока 2А
Задняя крышка с модулем беспроводной зарядки «SChargerCover»
Теперь об особенности беспроводной зарядки именно SamsungGalaxyS5, а она в том, что в телефоне нет приёмной антенны т.е. зарядить телефон посредствам беспроводной зарядки вы не сможете! Для этого нужно приобрести заднюю крышку со встроенными антеннами беспроводной зарядки и NFC. Минус такого решения в том, что телефон становится на несколько миллиметров толще и использовать большинство чехлов становится невозможно. Плюс следует из минуса, вследствие большей толщины задней крышки с беспроводной зарядкой камера телефона не выступает за габариты корпуса и меньше вероятность поцарапать защитное стекло камеры, дополнительно появляется возможность использовать NFC с неоригинальными батарейками (Samsung встраивает антенны NFC в аккумуляторные батареи).
Беспроводное зарядное устройство «SChargerPad»
SChargerPadпредставляет из себя квадрат со сторонами 72 мм и высотой 9 мм. На 2х смежных сторонах которого расположен разъём microUSB для подключения адаптера питания и световой индикатор состояния процесса зарядки. Устройство очень лёгкое и не занимает на столе много места.
Ширина «SChargerPad» меньше ширины смартфона и во время зарядки устройство полностью перекрывается телефоном, разглядеть состояние светового индикатора почти невозможно, хотя и особой нужды в этом нет, смартфон сам известит о начале процесса зарядки звуковым сигналом и сообщением на экране. В первые несколько дней малые размеры «SChargerPad» вызывали неудобства, укладывался телефон не всегда должным образом и норовил сползти с зарядной панели, в последствии привычка выручила и смартфон всегда оказывался расположен на панели надлежащим образом. А располагать его относительно беспроводной зарядной панели следует совмещая центры устройств относительно друг друга т.к. именно там расположена приёмная антенна в задней крышке S ChargerCover.
Как это работает?
Процесс зарядки прост, достаточно положить смартфон на зарядное устройство, прозвучит звуковой сигнал и на экране отобразиться надпись о начале зарядки смартфона, на зарядной панели загорится световой индикатор отображающий состояние процесса зарядки. Всё!
Опыт эксплуатации
На столе «SChargerPad» смотрится вполне прилично, да и выполнен он в том же стиле что и сам смартфон, так что к внешнему виду претензий ни каких. До приобретения беспроводной зарядной панели смартфон заряжался от компьютера, «S ChargerPad» также подключил к нему. Время до полной зарядки не замерял, но по ощущениям оно не отличается от проводного варианта! Возвращаясь на обед с разряженным телефоном, успеваю подзарядить его на 25-30% за обеденное время (около часа). До появления беспроводной зарядки лень было возиться с проводами, поэтому ходил весь оставшийся день с напоминанием о необходимости зарядить телефон или менял батарейку.
Отказаться от проводов возможно, с некоторыми оговорками, но возможно. Сейчас достаточно положить телефон на зарядную панель, и он заряжается. Так и должны заряжаться носимые устройства: гаджет в руках им пользуешься, провод не мешает и не ограничивает, лежит на столе заряжается! Нет нужды постоянно отсоединять кабель для использования устройством и вновь его подключать. Оптимальной была бы немедленная синхронизация с компьютером при подключении. К примеру, положил камеру на зарядку, она тотчас соединилась с компьютером и можно просмотреть отснятые фото\видео. Только случиться это, вероятно, в какой-нибудь четвертой версии протокола Qi по аналогии с USB typeC.
Где и как можно использовать NFC
Содержание
Содержание
Наряду с традиционными Bluetooth и Wi-Fi, технология NFC является весьма популярной в современных смартфонах. Для чего она требуется и в чем ее особенность? Разбираемся в этом материале.
Что такое NFC
Основная суть технологии NFC зашифрована в ее названии. NFC — это сокращение аббревиатуры Near Field Communication, т. е. «связь ближнего поля». У рядового пользователя могут возникнуть ассоциации со знакомым ИК-портом — они схожи малым радиусом связи. NFC работает на расстоянии не более 10 см, а максимальная скорость передачи данных составляет скромные по нынешним меркам 424 кбит/с.
Технология построена на индукции магнитного поля и позволяет быстро подключить устройства друг к другу, но для передачи крупных файлов лучше использовать Bluetooth или Wi-Fi. Реализуется NFC в устройствах достаточно просто: индукционная катушка генерирует электромагнитное поле в одном устройстве, а катушка во втором устройстве, находящаяся под воздействием поля первой, создает электрический ток, который в дальнейшем преобразовывается в сигнал.
Таким образом, устройства поочередно создают электромагнитные поля и обмениваются данными, реализуя активный режим работы. В пассивном режиме электромагнитное поле генерирует лишь одно из устройств. Например, так работают карточки.
Круг использования устройств с NFC огромен, и это вовсе не преувеличение. Технические ограничения интерфейса NFC делают бессмысленной передачу крупных файлов — скорость слишком мала, да и дистанция передачи мизерна. Но взамен мы получаем практически моментальное соединение устройств и возможность передать контакты, заметки и координаты на карте.
Бесконтактные платежи
NFC позволяет использовать современные смартфоны и смарт-часы вместо банковских карт и карт лояльности. Достаточно лишь скачать соответствующее приложение и привязать карту к сервису. Для оплаты потребуется поднести смартфон задней панелью к терминалу, подождать несколько секунд и, о чудо, операция завершена. Никаких бумажных денег или пластиковых карт. Кафе, рестораны, супермаркеты и различные магазины — список можно продолжать долго. Покупки становятся гораздо удобнее и занимают меньше времени.
Смартфоны и умные часы с NFC можно использовать вместо карт в банкоматах, даже если сама карта осталась дома. Если вы не используете гаджеты, банковские карты также удобнее не вставлять, а прикладывать к специальной отметке NFC. В этом случае меньше вероятность того, что вы уйдете, оставив карту внутри АТМ. Способ авторизации не влияет на дальнейшую работу с банкоматом. После того, как вы приложили карту или гаджет, откроется стандартное меню, с которым можно работать привычным способом. Минус в том, что далеко не все банкоматы идут с поддержкой технологии NFC.
Идентификация личности
Наряду с банковской картой, NFC можно использовать в качестве средства подтверждения личности. Так, смартфон может отображать данные электронного паспорта, водительского удостоверения, студенческого билета или пропуска на работу. Это удобно, поскольку смартфон всегда имеется под рукой, а документ можно оставить дома (если закон позволяет использовать его электронные версии). Телефон будет отображать не только номер документа, но и фотографию владельца или его подпись. А некоторые учебные заведения позволяют не только проходить в различные помещения, но и оплачивать питание или другие услуги при помощи документа в формате NFC.
В будущем планируется развивать это направление в сфере гостиничного и туристического бизнеса. С помощью NFC можно будет открыть дверь своего гостиничного номера, получить посадочный талон и зарегистрировать багаж в аэропорту.
Цифровой ключ
Этот пункт тесно связан с предыдущим. NFC может открывать дверные замки и множество других устройств, удостоверяя личность владельца устройства. Так, смартфон может выступить в качестве цифрового ключа для автомобиля. Учитывая, что NFC работает на расстоянии не более 10 см, его надежность при передаче зашифрованных данных, необходимых для доступа, достаточно высока. По крайней мере, перехватить сигнал NFC будет сложнее, чем получить данные с брелока автомобильной сигнализации. Можно использовать смартфон вместо пропуска в офис. Так, приложив устройство, можно будет войти на работу без специальной карты, данные которой сохранит приложение.
Прием и передача данных
Следующий очевидный вариант использования NFC — передача данных. Естественно не крупных файлов, а, например, ссылок на веб-страницы, координат и маршрутов на карте, контактов и ссылок на приложения. Впрочем, передача фотографий или видео не запрещена, просто она займет слишком много времени.
На некоторых рекламных плакатах или витринах в магазинах можно заметить логотип NFC. Если поднести к ним смартфон, на него будут переданы ссылки на сайт с описанием товара, скидочные купоны, рекламные предложения и другая информация.
Как правило, модуль NFC находится в задней части устройств и достаточно прислонить смартфоны друг к другу или к метке NFC, после чего запускается обмен данных в активном режиме. Плюс — высокая скорость соединения двух устройств, однако скорость передачи данных невысока, поэтому NFC не получил широкого распространения в этой роли.
NFC-метки
Использование NFC-чипов (меток) предоставляет множество вариантов реализации. Метки могут служить заменой штрих-кодов на товаре: прислонив смартфон, можно, скажем, узнать подробную информацию о продукте.
NFC позволяет задавать различные команды. Например, если положить на метку устройство в спальне, оно будет переходить в беззвучный режим и активировать будильник утром. В машине метка умеет включать карты и геолокацию, а также заводить двигатель. Дома — подсоединять гостей к домашнему Wi-Fi, минуя ввод длинного пароля вручную. Пофантазировав, можно придумать большое количество различных команд и запрограммировать устройство для любой ситуации.
Подключение других устройств
NFC поможет быстро подключить наушники, колонки и даже телевизор, чтобы, например, вывести на него видео. Каждый производитель, поддерживающий эту функцию, предлагает свой способ ее реализации.
Например, чтобы подключить телевизоры Sony к мобильному устройству, достаточно приложить гаджет к пульту дистанционного управления. В случае с LG надо коснуться смартфоном наклейки Tag On, а Samsung предлагает положить гаджет рядом с телевизором.
Подключить наушники или колонки еще проще. Для этого необходимо включить на них режим сопряжения, а затем поднести смартфон со включенным NFC. Он выведет информацию о новом найденном устройстве и предложит его подключить.
Беспроводная зарядка
И, наконец, новый стандарт NFC обеспечивает возможность беспроводной зарядки устройства. Она получила название WLC. Как и следовало ожидать, зарядка будет действовать на небольшом расстоянии и поначалу получит небольшую мощность — до 1 Вт. Из-за низкой мощности использовать NFC для зарядки смартфонов не получится. Однако впоследствии, когда мощность WLC вырастет по меньшей мере до 10 Вт, технологию будут использовать для подзарядки не только телефонов, но и планшетов. А для подзарядки умных часов или беспроводных наушников достаточно и нынешнего 1 Вт.
Плюсы и минусы технологии
Как мы убедились ранее, у технологии NFC имеется множество достоинств, но и недостатки также присутствуют.
Плюсы
Минусы
Технология NFC — яркий пример того, как современные идеи могут облегчить каждодневную рутину. Больше не нужно беспокоиться о том, что вы забыли дома кошелек с деньгами, пропуск, бонусную карту или проездной билет — они всегда под рукой и находятся в вашем смартфоне. А задав нужные команды, с помощью NFC можно автоматизировать бытовые и рабочие процессы.
Еще каких-то пару лет назад данная технология была уделом лишь флагманских смартфонов. Но количество устройств с поддержкой NFC неуклонно растет, и не за горами времена, когда на рынке не останется устройств без этой технологии, а мы уже не сможем представить себе жизнь без NFC.
Беспроводная зарядка в машине
и что есть фирменные зарядки Nexus с магнитами, но стоят они в районе 50$, без учёта пересылки. Было решено сделать бюджетный вариант.
Для этого нам понадобится:

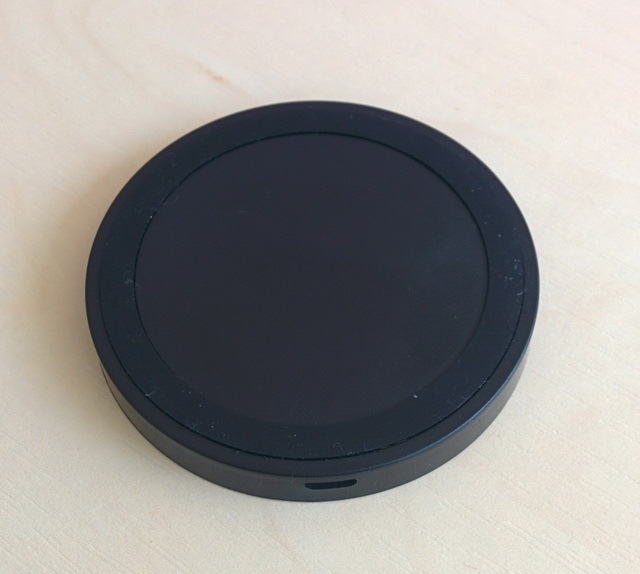

1. Заказал беспроводную зарядку за 2,64$ : www.ebay.com/itm/20125349…geName=STRK%3AMEBIDX%3AIT

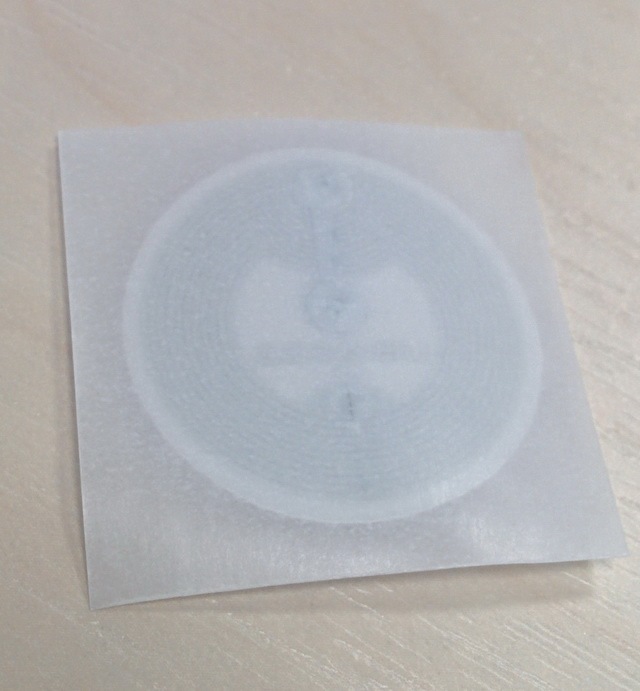

3. NFC – метки 2,38$ за 5 штук (позже у JokeSTeRnew узнал, что есть бесплатный вариант))) www.ebay.com/itm/38113706…geName=STRK%3AMEBIDX%3AIT
По работе ничего сложного:

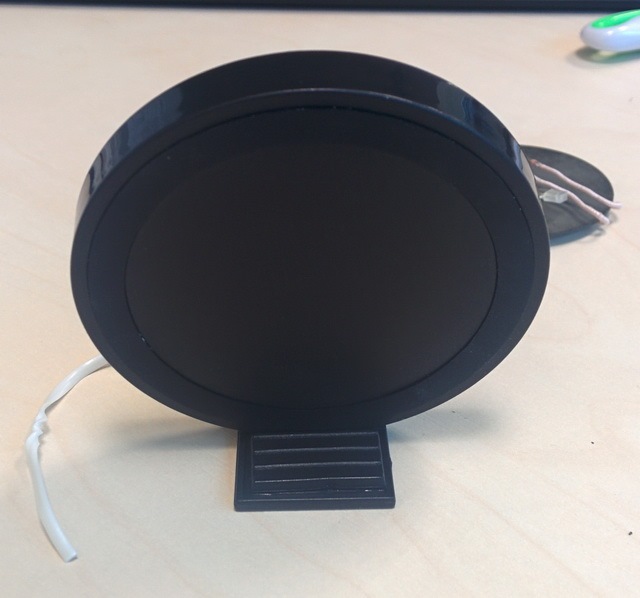

К зарядке я приделал внизу небольшую площадку (хоть магниты и держат девайс очень крепко, в моём случае можно не глядя его располагать на зарядке-держателе).

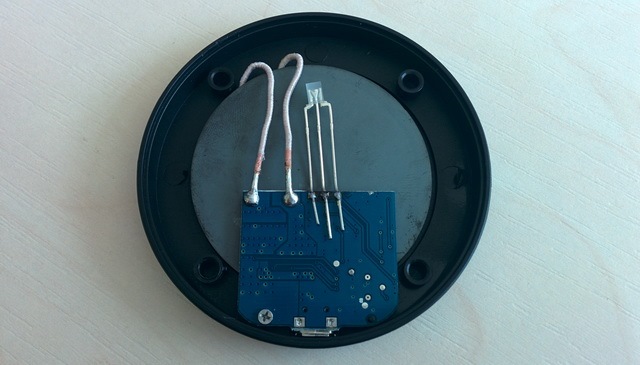

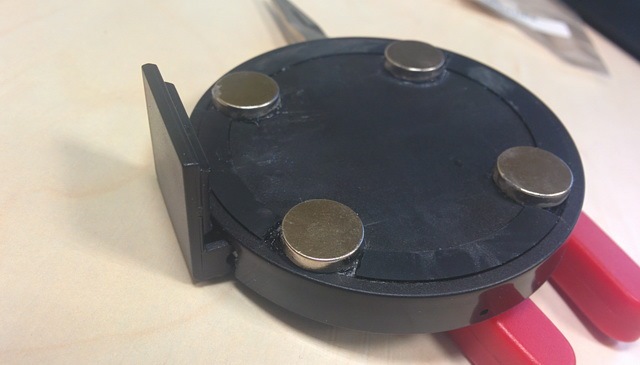

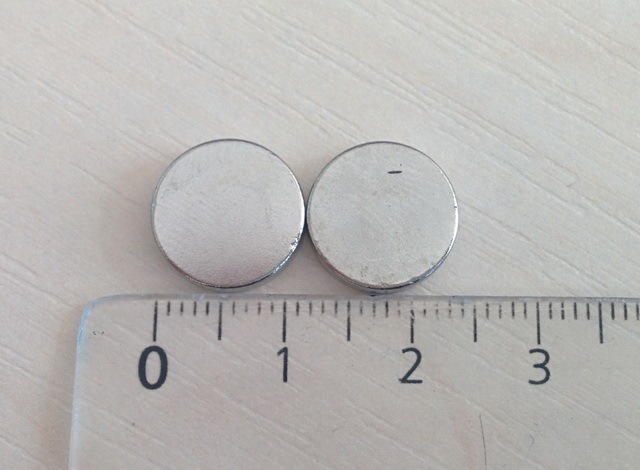

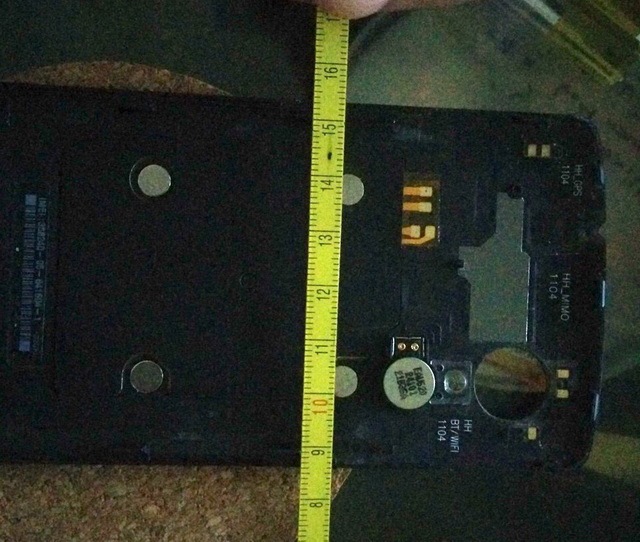

Далее на зарядку наклеил магниты (обычный «Супер Момент» гель). Перед тем как клеить магниты лучше достать начинку зарядки, чтобы на неё магниты не реагировали.
Осталось выбрать где он будет крепиться (выбираю между решеткой вентиляции или стеклом всё-таки.

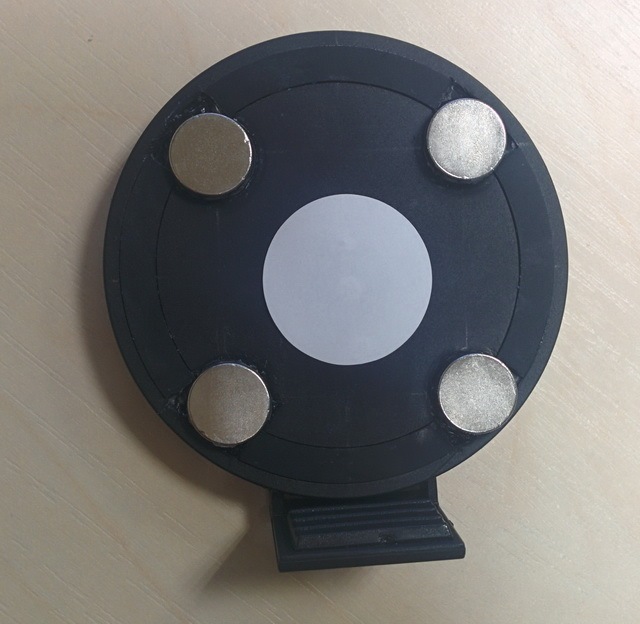

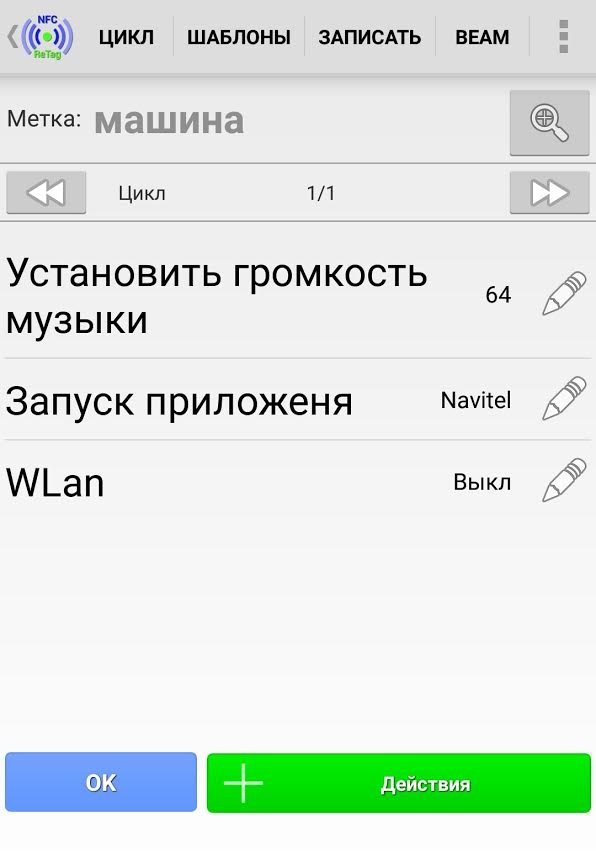

Ну, и как бонус взял идею у JokeSTeRnew по поводу метки. Клеим на зарядку NFC-метку, с помощью программы NFC ReTag программируем её. Я себе сделал, что при постановке на держатель выключается вайфай, громкость музыки ставится на 64% и запускается навигация.
При этом если телефон не разблокирован, то ничего не произойдёт, и он просто будет заряжаться, что есть удобно!
В общем осталось определиться с креплением и покрасить в черный цвет для красоты. Окончательный вариант обязательно покажу!
Метки: nexus 5, qi
Комментарии 62
Вот что у меня получилось с оригинальной зарядкой
www.imageup.ru/img37/2499…_20160801_171613.jpg.html
www.imageup.ru/img37/2499…_20160801_171622.jpg.html
Телефон держит хорошо, упал всего раз, и то когда быстро ехал по жесткой убитой грунтовке.
Осталось подвести к ней питание, проблема в том что если подать ей меньше ампера то работать она не будет.
Смотрится очень симпатично!
Пытался заколходить тоже самое что и у вас.
Магниты поставил 20х2мм.
Держит уверенно, и ввиду отсутсвия бампером, никуда ничего даже не съезжает.
Но буквально на днях кореш подогнал мне вот такое чудо snay.dyndns.org/index.php/s/757P9s8IGO27KmD это оригинальная зарядка от гугла. уже сразу с магнитами, которую я хочу разместить на центральной консоли.
Правда к этому времени уже появились бюджетные варианты с магнитами на али ru.aliexpress.com/item/Ho…b_test=searchweb201556_10, searchweb201602_5_10039_10017_10021_507_10022_10032_10009_10020_10008_10018_10019_101, searchweb201603_9&btsid=007c9ed5-7fb3-4286-a9ab-9743621ad6a8
Оригинальная штука — хорошая вещь конечно, но только не цена)
За ссылку на али — спасибо, не встречал раньше — подумаю, чтобы заказать!
Ну оригинальную да, сам бы не заказал. Но с Али все равно с зарплаты закажу. За смешные 600 рублей, думаю здорово
Есть подобная задача, имеется тот же набор, нексус 5, такие же зарядные 2 штуки, но + магнитное крепление Steelie. думаю как сделать идеальную док станцию для дома и в машину. Какой у вас конечный вариант получился? зарядка ещё жива? а то ко мне мои недавно пришли, и у одной светодиод синий сдох минут через 15 уже, но зарядка работает.
Несколько конкретных вопросов по теме:
1) магниты не мешают зарядке? у меня через магнит Steelie по центру на телефоне зарядка не идёт, пришлось переклеить пока ближе к камере.
2) заказанные магниты крепко держат телефон? я использую хороший бампер (резины+пластик) не помню название, 1,5 килорубля стоил. достаточным будет удерживающий эффект от магнитов с зарядного и телефона во время езды в вертикальном положении?
3) ножку которую вы прикрепили к зарядному, она рассчитана на горизонтальное положение телефона верно?
У самого мысли такие, от магнита на телефоне точно не откажусь, крайне удобно. но готов отказаться от его положения в центре телефона, получается что равновесия не будет, и в машине телефон будет только в вертикальном положении, зато ниже будет возможность закрепить беспроводную зарядку.
вариантов по сути 2:
1) вклеить магниты внутрь, примерно как у вас, место там хватит. сделать сзади крепеж по центру, чтобы можно было зарядное вместе с телефоном повернуть на 90 градусов. в итоге хотелось бы приходить в машину, накидывать не глядя телефон на магниты, и всё, пошёл заряд, если надо телефон можно повернуть горизонтально. 4 магнита должны удерживать его и так.
2) если магниты не достаточно мощные, закрепить nfc зарядку сразу под шариком держателя steelie как на картинке, то бишь телефон крепится к шарику магнитом который приклеен по центру в районе камеры, и посути ложится задней крышкой на зарядку. (магнит слишком близко к камере клеить нельзя, камера потом сфокусироваться не может).
images.devs-on.net/Image/IPEOqz77vgvTnJw1-.png
День добрый!
Попробую по порядку ответить на все вопросы)
Конечный вариант остался, как на последней фотке, только покрасил сверху краской из баллона. Зарядка ещё жива, но стоит у меня на рабочем столе)) Магниты, в моём случае абсолютно не мешали зарядке. Держат магниты хорошо на отрыв, а вот на сдвиг не держит практически. Подставка снизу выручала в этом плане. Когда просто едешь. Но пару раз при заходе в повороты на относительно высоких скоростях на развязках телефон за счёт центростремительного ускорения летел в прямом смысле этого слова вбок. После такого решил отказаться от такого крепления. Приобрёл такой вариант www.ebay.com/sch/sis.html…ksid=p2059210.m2749.l2658
Но от жары (машина на солнце стояла) передняя часть пошла волнами – пока лежит не знаю, что с ней делать)
Руки всё не доходят сделать обзор по креплениям, которые у меня были и что из них осталось)
Пока ждал ответа, домашний вариант собрал. Разобрал зарядку вклеил сверху металлическую дугу, снизу совсем маленький магнит из HDD (даже меньше, обломок от него). на телефон нафигачил ещё 2 магнита как раз напротив этих элементов на зарядке. Да на телефоне это выглядит уродски пока, но сверху будет бампер, в котором предстоит вырезать или сквозные отверстия под все магниты или частично, буду смотреть по толщине. саму зарядку приклеил к лампе, на столе постоянно бардак, нет места. телефон цепляется крепко, отрывается без проблем. магнитов к сожалению не заказывал, выкручиваюсь из остатков старых HDD. в машину буду примерно так же делать.
images.devs-on.net/Image/oHBGtQkqrJYvaqpb-.png
images.devs-on.net/Image/HWMz1tJsFK389rux-.png
Так может надо было на case сразу лепить магниты? Не жалко корпус?
а что ему будет от скотча 3м, я уже раза три переклеивал, никаких следов не остается.
и клею специально на корпус, а в бампере вырезаю отверстия, в итоге магниты не торчат, а остаются на уровне бампера. ровно лежит на столе.
на скотч тогда норм, я как-то сразу не подумал)))
Пока ждал ответа, домашний вариант собрал. Разобрал зарядку вклеил сверху металлическую дугу, снизу совсем маленький магнит из HDD (даже меньше, обломок от него). на телефон нафигачил ещё 2 магнита как раз напротив этих элементов на зарядке. Да на телефоне это выглядит уродски пока, но сверху будет бампер, в котором предстоит вырезать или сквозные отверстия под все магниты или частично, буду смотреть по толщине. саму зарядку приклеил к лампе, на столе постоянно бардак, нет места. телефон цепляется крепко, отрывается без проблем. магнитов к сожалению не заказывал, выкручиваюсь из остатков старых HDD. в машину буду примерно так же делать.
images.devs-on.net/Image/oHBGtQkqrJYvaqpb-.png
images.devs-on.net/Image/HWMz1tJsFK389rux-.png
Может будет интересно, цитирую с Али : Orignal для LG Google связь 5 D820 D821 задняя крышка крышка аккумулятор заменить часть с логотипом черный и белый бесплатная доставка
www.aliexpress.com/item/F…with-logo/1904391808.html
(from AliExpress Android)
Спасибо! Добавил в корзинку, может пригодится 😉
Только успей купить, скидка вечной не будет. Заметил какая цена- копейки стоит
ох, не обратил внимания сразу… но уже оплатил! Спасибо ещё раз!
Пожалуйста, я тоже купил, хочу на свою Xperia приделать )
это будет круто, если получится!
Мысль хорошая. У знакомого есть подобный штатный девайс на соньку. Просветите темного… с передатчиком понятно, а приемник уже встроенный в телефон? Метка в телефон? Куда генерит код?
Чтобы считать или запрограммировать метку в телефоне должен быть NFC модуль.
А почему магниты не вклеить во внутрь зарядки? что бы их видно не было, да и расстояние от зарядки до телефона уменьшится, что на эффективности скажется в лучшую сторону.
внутри для них места уже не было, да и не так бы сильно телефон держали бы)
Но вообще, сейчас думаю над более элегантным решением.
Интересно. Спасибо за отчет!) У меня по моему нет беспр.зарядки… на будущее)
