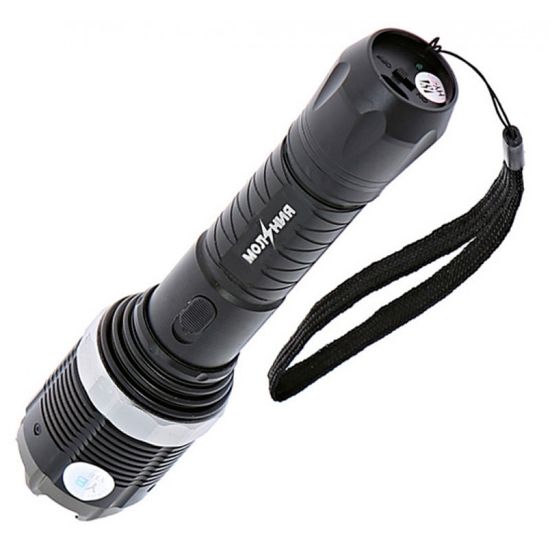

Оса 1310-YB «Молния» — фонарик-электрошокер с регулируемой фокусировкой луча света

Электрошокеры в виде фонарика – это очень распространенное конструктивное решение. Однако иногда при разработке устройства уделяется столько внимания функциям осветительного прибора, что сам парализатор становится как бы приложением к нему, опцией. Такова и Оса 1310 «Молния».

Обзор устройства

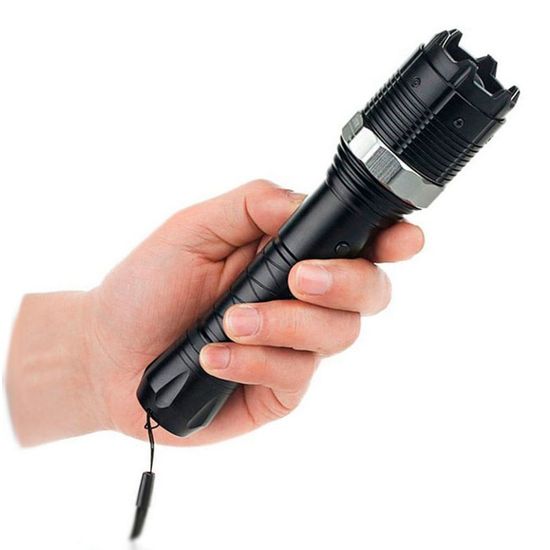

Массивный, брутальный девайс с удобной рукоятью. Корпус металлический.

Характерными чертами являются граненое кольцо для изменения зума фонарика и шесть далеко выступающих электродов по краю его линзы. Есть страховочная стропка для удобства ношения.

В видео ниже дан обзор шокера-фонарика Молния 1310:

Достоинства и недостатки

Это один из наиболее мощных электрошокеров, относящийся к устройствам первого класса защиты. Напряжение разряда на электродах 15000 кВ. Его воздействие ощущается через одежду толщиной до 40 мм. При применении по открытому телу возможен шок длительностью до часа. Далеко выступающие электроды в виде короны вокруг линзы фонарика гарантируют эффективное применение устройства в любых ситуациях. Пользоваться им можно неприцельно.

Фонарик, с которым совмещен электрошокер, имеет несколько функций.

Если оценивать эффективность применения Оса 1310 «Молния» в критических и экстренных ситуациях, то она невысокая из-за сложного алгоритма действий. С тем, что сам электрошокер включается крохотной кнопкой на торце рукояти еще можно смириться, хотя зимой в перчатках и варежках это может быть затруднительным.

Главное препятствие в том, что для активации разряда надо сдвигать управляющий ползунок вниз, а после этого нажать кнопку. При сильном стрессе вместо него можно включить фонарик.

Предназначение электрошокера Оса 1310-YB Молния

Разновидности

Технические характеристики

Характеристика	Значение
Форм-фактор	Фонарик
Принцип действия	контактный
Напряжение электрического разряда (кВ)	150000
Электроды	6 штук по краю линзы фонарик
Пробой одежды (мм)	До 40
Фонарик	С регулируемой фокусировкой (4-х кратный зум) и тремя режимами работы: луч, маяк, стробоскоп

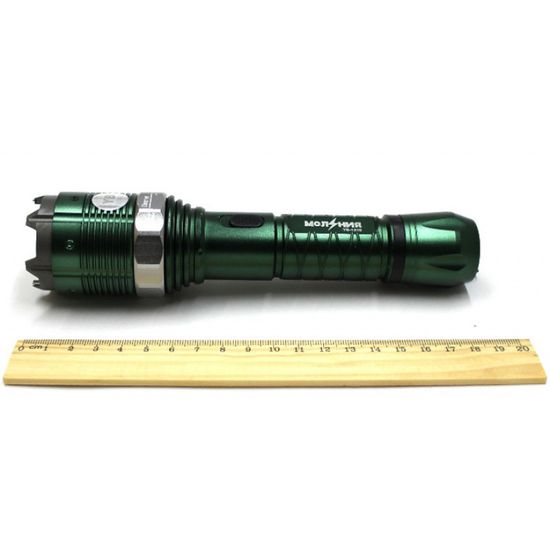

Габариты (мм)	190х30х45
Вес (г)	260
Корпус	Металлический (сплав алюминия)

Устройство прибора

Электрошокер Оса 1310 «Молния» выполнен в форм-факторе «фонарик».

Зарядка производится посредством сетевого шнура, имеющего две штепсельные вилки на концах: большая для бытовых розеток, малая – подключение к разъему электрошокера. Во время зарядки Молния yb-1310 светится индикатор на корпусе. Его цвет всегда зеленый, сигнализации о наполнении аккумуляторной батареи нет.

В этом видеосюжете рассказано о характеристиках шокера-фонарика Молния 1310:

Комплектация и упаковка

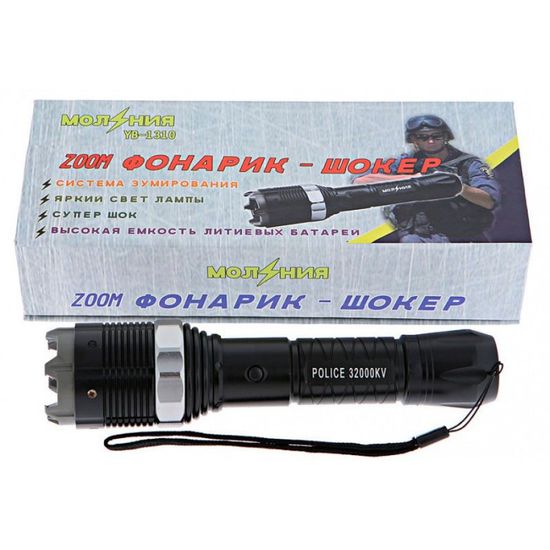

Электрошокер Оса 1310 «Молния» упаковывается в картонную коробку светлого цвета, на которой изображены он сам, спецназовец в каске и тактических очках, а также указаны его основные характеристики и написано то, чем он на самом деле является: фонарик-электрошокер.

Инструкция в «кривом» переводе с китайского напечатана на внутренней стороне крышки. В комплект поставки входит сетевой шнур со штепсельными вилками.

Принцип действия

Устройство контактного действия, чтобы электрический разряд возымел действие надо приложить электроды к телу нападающего. Психологический останавливающий эффект лучше действует на животных. Их пугает треск искрового разряда и запах озона.

По силе воздействия электрошокер Оса 1310 «Молния» относится к 1-му классу (парализаторы). Время шока зависит от защищенности нападающего (одежда до 40 мм, в том числе многослойная), массы его тела и общего физического состояния. Однократный импульс может привести к болевому шоку длящемуся, в среднем, до получаса.

Фокусированный луч фонарика может вызвать кратковременную слепоту.

Как пользоваться

Купленный электрошокер заряжается посредством сетевого шнура, идущего в комплекте. Разъем для него находится на торце ручки. Во время зарядки горит зеленый индикатор.

Пришло время рассмотреть отзывы и цены на фонарик Молния yb-1310. Стоимость электрошокера Оса 1310 «Молния» колеблется от полутора до двух тысяч рублей. Если же такая цена вам кажется слишком завышенной, то всегда можно попробовать изготовить шокер самостоятельно.

Отзывы владельцев

Описаний реального применения по живым людям и его последствий нет.

Аналоги

В этом видео вы узнаете об особенностях шокера-фонарика Молния 1310 и его аналогах:

Источник

Всем привет! Обзоры на Mysku данного не то фонаря, не то шокера сподвигли меня на его покупку в качестве отпугивателя собак. Пришёл ко мне аппарат частично рабочим: фонарь светил, шокер искрил, но заряд аккумулятора от сети не шёл. Поэтому фонарь был разобран, в результате я сам был несколько шокирован его внутренним содержимым, хотя и предполагал, что увижу нечто подобное. Мой обзор — дополнение к существующим обзорам, то есть описание внутреннего устройства данного фонаря-шокера.

Фонарь я купил после обзора mysku.ru/blog/china-stores/26823.html, это был мой второй заказ с TinyDeal. Приехал ко мне заказ примерно через 50 дней, «простой» (по выражению работников почты) посылкой без какой-либо регистрации — на такие посылки даже адресатам не отправляются почтовые извещения. Такую посылку я получал в первый раз.

Принёс домой, распаковал, осмотрел, проверил. Фонарь работает, шокер искрит весьма громко, что мне и было нужно. Из дефектов сходу заметил трешину на пластмассовом стёклышке, закрывающем фонарик, и вообще само стёклышко какое-то мутноватое. Потряс фонарь — вроде ничего у него внутри не болтается.

Немного поигравшись с фонариком, я не довёл его до полной посадки аккумулятора, но всё-таки решил его зарядить: было интересно, что происходит, когда фонарь включаешь в сеть для зарядки. Оказалось — ничего! Совсем ничего! Светодиод на торце ручки фонарика не засветился, и по всем признакам зарядка не шла. Хорошо, проверяю шнурок (кто только догадался сделать шнур таким коротким?!) — шнур в порядке. Так почему зарядка не идёт? Пощёлкал переключателями — результату ноль. В обзоре mysku.ru/blog/china-stores/21647.html сказано, что зарядка от сети идёт только при положении переключателя на торце ручки «On», но в моём случае ничего не менялось.

Без особых колебаний откручиваю два саморезика, крепящие пластиковую заднюю часть фонаря к металлической. Приложив небольшое усилие, снимаю с фонаря эту пластиковую деталь. А там…

Фотографировал уже после того, как разобрал всё, поэтому некоторые фотки идут как бы «с опережением».

Давно я такого колхоза не видел… провода от клемм для подключения шнура зарядки припаяны к конденсатору и выпрямительной сборке, висящей на выводах конденсатора. Провода с выхода выпрямительной сборки уходят вглубь устройства.

У конденсатора даже обкрошился материал корпуса из-за чрезмерного изгиба вывода.

И главное, что это всё ничем не изолировано, даже просто витком изоленты поверх кондёра с выпрямителем. Если учесть, что провода тонюсенькие, и качеством изоляции не страдают, то вполне можно ожидать КЗ и фейерверка. Предохранителя нет никакого. К КЗ внутри фонаря могут привести и торчащие внутрь фонаря саморезики, крепящие заднюю крышку. Хорошо что хоть соединения проводов с ВВ преобразователем изолированы, проверить бы, что там, пайка или скрутка, но я это сделать забыл.

Далее смотрим внимательнее во внутрь задней крышки, и обнаруживаем, что светодиод индикации заряда припаян через резистор к клеммам, то есть он должен загораться сразу при подаче внешнего питания, и гореть всё время, пока фонарь подключен к сети. В обзоре mysku.ru/blog/china-stores/21647.html написано, что светодиод гаснет по окончании заряда аккумулятора — неужели в том фонаре стоит контроллер заряда? Я что-то сомневаюсь, может быть в обзоре неточность? Ну и понятно, что переключатель не надо для заряда переводить в «On», он включен в цепь ВВ генератора, а не зарядки аккумулятора.

Но почему светодиод не горит при подаче внешнего питания? Вряд ли он неисправен вот так, с новья. А… Вот в чём дело… Светодиод вместе с проводом, идущим к выпрямителю, просто тупо отвалился от клеммы: плохая пайка. Ну понятно теперь, почему заряда нет, и светодиод не горит. Припаяю.

Но раз я разобрал фонарь частично, то остановиться на этом не смог. Тем более что я уже видел торец пластикового цилиндрика, внутрь которого уходили два проводка. Я догадался, что это генератор высокого напряжения в 400Кв, как гласит его описание на Aliexpress (обзор mysku.ru/blog/aliexpress/27224.html). Но если здесь преобразователь напряжения, то где же аккумулятор? Я потянул на себя преобразователь напряжения — он особо и не сопротивлялся, и я решил, что высоковольтные провода достаточно длинные, что я смогу вынуть преобразователь. И действительно, вынул, но только вместе с ВВ проводами, которые оказались весьма короткими, и которые я, получается, выдрал из «короны» фонаря. Это был сюрприз, потому что я думал, что ВВ провода припаяны к контактам, но оказывается пайка — это непозволительная роскошь в данном случае (по китайски).

Ну выдрал и выдрал… Засунуть ВВ провода обратно без дальнейшей разборки невозможно, поэтому продолжаю потрошить фонарь. Со стороны ручки виднеется пластиковая деталь — держатель кнопки и переключателя, зафиксированная стопорным кольцом.

На всякий случай скрутил ВВ провода, оставив между их концами зазор примерно в 1см — если я решу проверить работу ВВ преобразователя, то он не сгорит из-за превышения напряжения на выходе, что было бы, если концы проводов развести в разные стороны. Не выдержал, и проверил разряд в разобранном виде — разряд есть.

Но как снять с фонаря пластиковую «корону»? Пошевелил её, чувствую небольшой люфт. Сначала думал, что корона приклеена, но оказалось, два самореза спрятаны под чёрной полоской с надписью, накленной на край металлической части фонаря. Отклеил полоску, открутил саморезы, снял корону, и вслед за ней на стол вывалилось пластиковое «вёдрышко» со светодиодом, а также весьма примечательный аккумулятор.

Сначала я, взглянув на аккумулятор, очень удивился: неужели он произведён в 2010-м году? Но у буржуинов обычно первая цифра — год изготовления, и получается, что аккумулятор родом из 2013-го. Раз фонарь приехал заряженным, то возможно аккумулятор не так уж и плох, по крайней мере в смысле саморазряда. Тип его и ёмкость из маркировки «FEIYU 3.6v 1» неясны, но он 100% никель-кадмиевый, и у трёх его последовательно соединённых банок я намерил примерно 3,8В. Какой примерно ёмкости он может быть? Чтобы аккумулятор не болтался, он был прижат тканевой подушечкой (видна на фото). Изоляции никакой, даже в один слой изоленты.

Также нет никакой изоляции у супер-пуперского драйвера светодиода — резистора, и шевельнувшийся резистор мог запросто закоротить аккумулятор. Но то, что резистор присутствует, как понимаю, уже хорошо, иногда и резюк не ставят. Намотал на резюк немного изоленты.

Понял причину появления трещины на стёклышке фонаря: это саморез, вошедший в боковую поверхность прозрачного «стаканчика». Причина — кривая установка «стёклышка» — если его поставить ровно, саморез только чуть-чуть касается его торца, и к появлению трещин не приводит.

Стал собирать фонарь обратно. При разборке я совершенно зря снял «нахлобучку» (ползунок) с переключателя режимов фонаря, и пластиковая гильза с переключателем и кнопкой включения шокера провернулась внутри корпуса фонаря.

При этом макушка кнопки выскочила, и мне стоило определённых усилий вернуть её на место, повернуть гильзу в нужное положение и водрузить на переключатель ползунок.

Надо сказать, что во время возни с разобранным фонарём я морально был готов к тому, что плохо припаянные провода отвалятся от переключателя или кнопки, но тем не менее пайка выдержала, хоть я процессе исследования фонаря порядком подёргал за провода.

Запихал обратно в корпус фонаря высоковольтный генератор, протянул провода к короне. При прикручивании задней крышки саморезы проходят через пластик корпуса высоковольтного генератора, предотвращая его болтанку. Провода к алюминиевым контактным вставкам в короне никак не подсоединены, конструкцией просто обеспечивается некоторое небольшое расстояние между ВВ проводами и контактами короны. При этом нельзя гарантировать, есть или нет электрический контакт — это воля случая. Если контакт есть сейчас, то при сильной вибрации, ударах фонаря при падениях провода могут «убежать», и появится лишний искровой зазор. У ВВ проводов моего генератора жилы были даже слегка углублены в изоляцию, соответственно кроме видимого внешнего разряда попутно происходили и небольшие разряды внутри пластиковой короны, о чём свидетельствуют следы ожогов, оставленные разрядами на алюминии вставок. Чтобы алюминиевые вставки не выскочили при вибрации и т.п., их желательно прихватить клеем.

Чтобы увеличить вероятность электрического контакта ВВ проводов с пластинами, я срезал изоляцию, чтобы из неё торчало прмерно 0,3мм центральной жилы провода, вставил провода в отверстия в короне, и водрузил корону на место. Эту операцию пришлось повторить, так как при установке короны пару раз провода у меня выскальзывали из мест назначения. Более качественно закрепить провода нет возможности, так как они слишком короткие. Можно было капнуть клея, но я не стал, мало ли придётся разбирать (почти наверняка).

Ну вроде всё… Фонарь пока собрал, всё работает, светит, искрит, но пока не заряжал, и главный вопрос — сколько же надо времени, чтобы зарядить этот аккумулятор неизвестной ёмкости. Если кто работал с таким, и знает его ёмкость, подскажите пажалуйста. Похожих по обозначению не нашёл.

Ещё до вскрытия фонаря написал на TinyDeal, что фонарь неисправен, не заряжается, приложил пару фоток, на которых фонарь включен в сеть, а светодиод «зарядка» не горит. Была интересна реакция магазина. В общем, после некоторого спора с TinyDeal мне было предложены 7$ рефунда в виде TD points. Либо при заказе свыше 45$ TD обещал выслать бесплатно ещё один такой фонарь-шокер, что очень странно: фонарь этот уже давно имеет статус «продано». Так как я уже присмотрел себе на TD один фонарик (просто фонарик, без шокера), то на возврат 7 баксов согласился, тем более что в ближайшее время не планирую покупать там ничего крупного.

Может когда-нибудь, если руки дойдут, переделаю этот фонарь под литиевый аккумулятор с контроллером зарядки от USB и нормальным драйвером светодиода, и может быть с другим светодиодом. Правда, чтобы поставить более мощный светодиод, надо будет вытачивать теплоотводящий переходничок, чтобы заменить родной пластиковый держатель. Главный вопрос — какой литий-ионный аккумулятор или батарея аккумуляторов сюда влезет, какого формата? Уж точно не 18650, поэтому, возможно, установка более мощного светодиода не имеет смысла.

Возможно, первой доработкой фонаря будет его переделка на зарядку аккумулятора от напряжения 5В от USB, надо всего-то резистор поставить, может быть даже воткну в фонарь mini-USB разъём. Время заряда прилично сократится, хоть это время нужно будет контролировать самому, но самое главное, уменьшится вероятность фейерверка при зарядке от сети. Пока не делал.
