Mitsubishi ASX Клуб
Форум клуба владельцев Mitsubishi ASX
Фотоотчет ремонта прикуривателей (из наболевшего)
Фотоотчет ремонта прикуривателей (из наболевшего)
Сообщение Madmax » 16 июл 2013, 00:39
Re: Фотоотчет ремонта прикуривателей (из наболевшего)
Сообщение kaimanchik » 16 июл 2013, 11:49
[quote=»Madmax»] прикуриватели предназначены на нагрузку не более 120 Вт (см. мануалку)
Спасибо за предупреждение! Сам только посмотрел свой компрессор Беркут 15, а он на 14,5А*12В=174W. Теперь буду аккуратно с ним, правда в комплекте идут провода для запитки питания от АКБ. Спасибо.
Сообщение Madmax » 16 июл 2013, 15:00
Сообщение kogeletov » 03 сен 2013, 21:52
Сообщение Skazspb » 13 авг 2014, 15:41
Фотоотчет ремонта прикуривателей (из наболевшего)
Сообщение kvf777 » 28 ноя 2016, 19:35
Фотоотчет ремонта прикуривателей (из наболевшего)
Сообщение Ахмадеев Равиль » 28 ноя 2016, 20:34
Фотоотчет ремонта прикуривателей (из наболевшего)
Сообщение JazzRock » 28 ноя 2016, 21:42
Фотоотчет ремонта прикуривателей (из наболевшего)
Сообщение Agrariy » 28 ноя 2016, 22:50
Фотоотчет ремонта прикуривателей (из наболевшего)
Сообщение Agrariy » 28 ноя 2016, 22:51
Фотоотчет ремонта прикуривателей (из наболевшего)
Сообщение JazzRock » 29 ноя 2016, 02:36
Вспомогательные электрические гнезда и прикуриватель Mitsubishi ASX / RVR / Outlander Sport с 2010 года (рестайлинг 2012 и 2015 годов)
6. Вспомогательные электрические гнезда и прикуриватель
Электрическое гнездо передней напольной консоли
Снятие электрического гнезда передней напольной консоли
*Центральная панель передней напольной консоли*
1. Снять центральную панель передней напольной консоли.
2. Снять вспомогательное электрическое гнездо (1).
Установка электрического гнезда передней напольной консоли
При установке электрического гнезда передней напольной консоли пользоваться рисунком общего вида в разделе «Снятие электрического гнезда передней напольной консоли».
Установку произвести в порядке обратном снятию.
Электрическое гнездо задней напольной консоли
Снятие электрического гнезда задней напольной консоли
*Внутренний ящик задней напольной консоли*
1. Снять внутренний ящик задней напольной консоли.
2. Снять дополнительное электрическое гнездо (1).
3. Снять кожух дополнительного электрического гнезда (2).
Установка электрического гнезда задней напольной консоли
При установке электрического гнезда задней напольной консоли пользоваться рисунком общего вида в разделе «Снятие электрического гнезда задней напольной консоли».
Установку произвести в порядке обратном снятию.
*Центральная панель передней напольной консоли*
1. Снять центральную панель передней напольной консоли.
2. Снять прикуриватель (1).
При установке прикуривателя пользоваться рисунком общего вида в разделе «Снятие прикуривателя».
Установку произвести в порядке обратном снятию.
1. Вы сможете скачать книгу сразу же после оплаты.
2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.
1. Все книги идеального качества, так как мы работаем с издательствами напрямую.
2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.
3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.
4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.
Книга не предназначена для продажи в Вашей стране.
Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.
Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.
Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.
Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.
После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)
При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.
Кроме этого, на сайте для оплаты представлены четыре платежные системы:
Оплата через Яндекс Кассу
После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.
Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.
Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru
Оплата через Portmone
После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.
Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.
Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Официальный сайт платежной системы Portmone https://www.portmone.com
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Официальный сайт платежной системы PayPal https://www.paypal.com
Оплата через WebMoney
После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.
Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Официальный сайт платежной системы WebMoney https://www.webmoney.ru/
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.
Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Митсубиси асх предохранители и реле
Компактный кроссовер Mitsubishi ASX производился в 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 году. За это время модель получила обновление. В данной статье вы найдёте описание предохранителей и реле Митсубиси Асх со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.
Возможно иное назначение элементов в блоках в Вашей Митсубиси Асх. Сверяйте описание предохранителей и реле со своей технической документацией или схемами с обратной стороны крышки а в случае затруднения обратитесь к официальному дилеру.
Блок в салоне
Находится под панелью со стороны водителя, для доступа уберите защитную крышку.
Пример схемы с крышки
Фото — схема
Описание предохранителей
За прикуриватель отвечает предохранитель номер 13 на 15А, а за дополнительные розетки — 19.
Обозначение реле
Блок под капотом
Основной блок предохранителей и реле устанавливается в моторном отсеке в левой части, рядом с аккмулятором.
Пример схемы с крышки блока
Схема
Назначение предохранителей
Реле
На плюсовой клемме аккумуляторной батареи крепится дополнительный блок силовых предохранителей.
На этом всё, а если Вам есть что добавить — пишите в комментарии.
Гнездо прикуривателя в багажнике
Давно планировал его там разместить, но «не горело» и поэтому все откладывал.

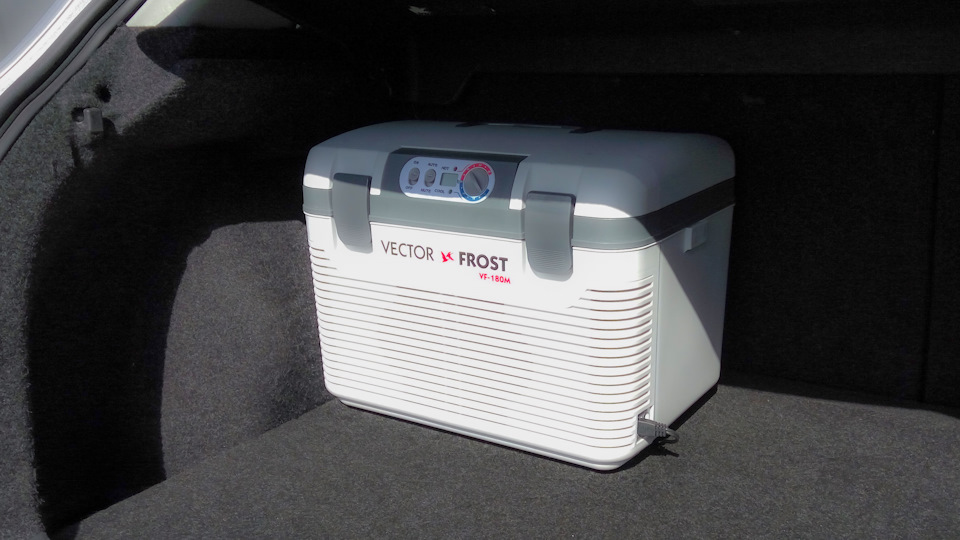

Но после покупки автохолодильника, об этом тут — Выбор автохолодильника. Часть 2 — Покупка, вопрос стал актуальным.

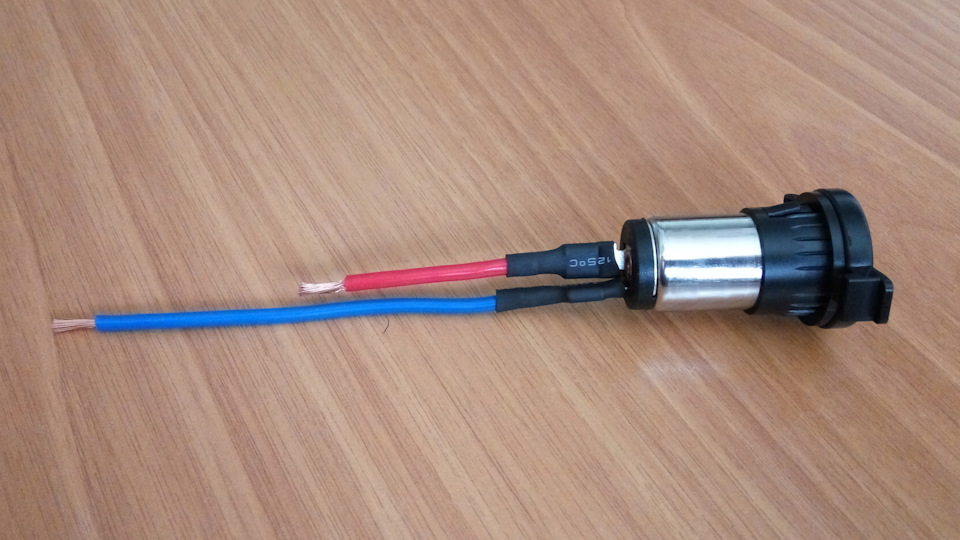

Конечно с одной стороны холодильник и на заднем сидении удобен, можно и не открывая дверей и не выходя из машины дотянуться. Но это если едешь вдвоем. Да и просто — мне хотелось бы чтоб он был в багажнике )) И другой момент — хотелось иметь постоянные 12В, не зависимо от зажигания. Поэтому было принято решение — запитать напрямую от аккумулятора. Друг, все тот же, «подогнал» мне провод с разъемом для предохранителя, в магазине купил хорошее гнездо,
и попутно…

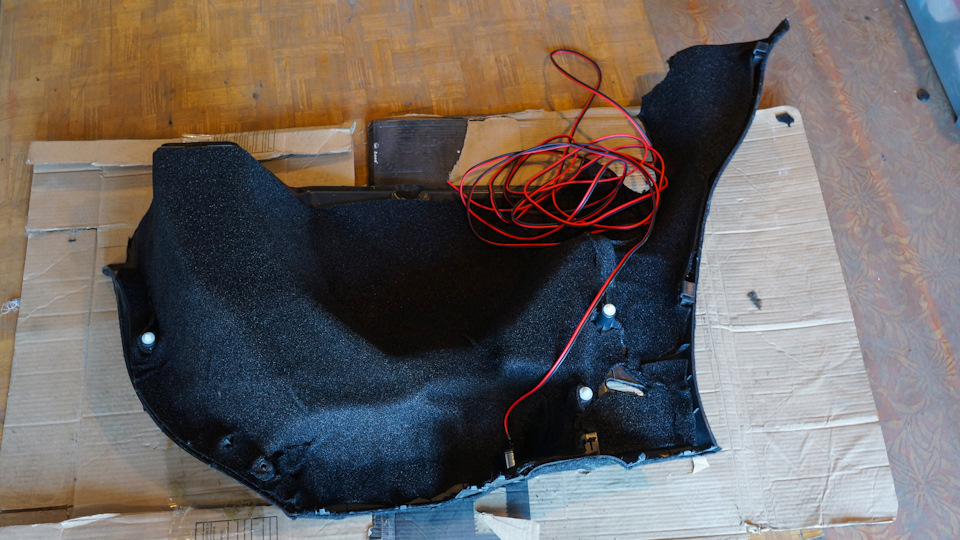

Правил бак — Вернуть потерянный объем… после Два Алтая или «Круг длиной 4000км.» и решил зашумить багажник (об этом позже),
ну а чтоб не собирать-разбирать по десять раз, замутил гнездо.
Постоянные 12В не страшны, есть у меня в сигналке хорошая функция — автозапуск по напряжению АКБ )) Разрядился аккум до «например 11,5» — машинка завелась и зарядила аккумулятор. Проверено — за 4-6 часов включенного зажигания и автохолодильника — заводится 1 раз.
Для гнезда выбрал нейтральное место, слева над полкой.
Не мешает ничему, не выпадывает, и вроде вполне удобно. Для сверловки подошло сверло от парктроников (поставил еще пару месяцев назад, да все не рассказал).
Все получилось замечательно! На мой взгляд ))) меня устраивает на 100%
Mitsubishi ASX Клуб
Форум клуба владельцев Mitsubishi ASX
Постоянные +12V на Прикуривателе Штатно и за 5 минут.
Постоянные +12V на Прикуривателе Штатно и за 5 минут.
Сообщение ksw.s » 14 фев 2014, 22:10
Примерно в 2008г. схему изменили, пропало второе реле в Етаксе и обе розетки теперь идут через пред. №13 (15 А),
№19 вообще не используется, а вот разводку на каждый от Етакса отдельным проводом оставили. Контакты те же 3 и 11.
У ASX реализовано точно также, Етакс с Аутом одинаковый ))
Вот наглядно на Етаксе ( у АSX этот разьем С-415).
Смотрел схему нашего Етакса и обнаружил не используемую линию сразу после предохранителя №19(который вообще у нас не используется!) и идет минуя реле АCC в тот же разьем Етакса C-415.
Видимо на каких-то рынках делают постоянную напругу на прикуривателе, не зависящую от АСС и зажигания.
И это можно реализовать ))) Cтранно что никто не нашел это раньше!
Вот как выглядит изначально:
ВНИМАНИЕ! Забытые вами девайсы могут разрядить аккумулятор! Учитывайте это зарание.
Всем удачи
