Рассекреченные данные о самой маленькой в мире российской атомной подлодке «Лошарик»
ТО ЛИ ЛОДКА, ТО ЛИ БАТИСКАФ
Проще изобрести велосипед, чем новую подводную лодку. Как ни крути, все равно получится длиннющая цистерна, поделенная на отсеки. Но ведь изобрели!
Об этой атомной мини-субмарине по сей день мало что известно. До 1986 года она даже не числилась во флоте, выполняя спецзадания Главного разведуправления (ГРУ) Генштаба. А первая малышка сошла со стапелей еще в начале 80-х, когда ничего подобного и близко не было у американцев и англичан. Разработки советских конструкторов опередили время на несколько десятилетий!
Всего их построили семь — атомных глубоководных станций (АС). Именно станций, потому что на борту у них не было вооружения. Совсем! Служили там исключительно офицеры, предназначались АС (официально, конечно) для «испытаний новых типов атомных реакторов». На самом же деле — для глубоководных работ, когда акванавты могли выходить в воду на глубине до километра. АС совместили в себе лучшие качества батискафов и подлодок. И это стало шоком для американцев, с ходу окрестивших секретные субмарины Х-Ray («Рентген»).
Янки попытались создать нечто подобное на базе модернизированной атомной подлодки «Майами». Но пьяный работяга спалил лодку вместе с секретами, за что и был приговорен к 17 годам строгача и выплате 400 млн. долларов…
«Я МАЛЕНЬКАЯ ЛОШАДКА»
Что делают АС в непроглядной тьме океанских глубин? Очень многое! Могут подключиться к подводным кабелям и скачивать информацию, месяцами лежа на дне (срок автономности до полугода). Похоже, именно эти малышки проводили операции по подъему секретного оборудования с упавших в море самолетов и вертолетов НАТО. Они же первыми обследовали место гибели «Курска», после чего было принято решение о подключении иностранных спецов к спасательной операции. Были и другие истории, о которых пока лучше помолчать…
О тяготах службы на мини-субмаринах тоже не нам судить. Но надо знать, что командир 29-й отдельной бригады подлодок спецназначения контр-адмирал Владимир Дронов и более десяти офицеров стали Героями России…
Но даже среди этих чудо-аппаратов особняком стоит станция проекта 10831. Она больше известна под народным именем, которым удостоили ее рабочие совсекретного 42-го цеха «Севмаша». Увидев на стапеле вместо привычной «трубы» цепочку огромных шаров-батискафов, кто-то из корабелов воскликнул: «Да это ж Лошарик какой-то!» — и прижилось…
Уж очень походило сооружение на одноименного героя мультика про игрушечную лошадку.
Такая форма отсеков была выбрана потому, что шар лучше всего сопротивляется давлению извне. Благодаря этому «Лошарик» ныряет на глубину до 6 (шести!) километров. Лодку заложили еще в 1988 году, спустили на воду в августе 2003-го и только в 2010-м, после всех мыслимых испытаний и доработок, «Лошарик» (АС-12) был включен в состав Северного флота.
Длина лодки около 70 м, ширина 7 метров, полное водоизмещение 2000 т, скорость до 30 узлов! Атомный реактор размещен в одном из шаров, гребной винт в кольцевом обтекателе. Экипаж 25 офицеров. Оснащение: манипуляторы, драга (система очистки породы), телегрейфер (ковш с телекамерой), оборудование для сейсмического профилирования морского дна, включая устройство измерения глубины донных отложений и гидролокатор бокового обзора…
Для примера: в ходе экспедиции «Арктика-2012» «Лошарик» за 20 суток собрал 500 кг образцов породы на глубине до 3 километров.
СЛАДКИЙ СОН ПОДВОДНИКА
Официально «Лошарик» предназначен для решения научно-технических задач и спасения людей в экстремальных ситуациях. Но весь спектр его возможностей не оглашался никогда. Тем не менее, опираясь на открытую специальную информацию, можно почти уверенно заключить: «Лошарик» самая бесшумная подводная лодка российского флота. На больших глубинах и на определенных скоростях она становится неслышимой и неуязвимой для вражеских кораблей. Причем в любой точке Мирового океана.
Называется это чудо техники скучно — комплекс 1083К. Но разработчики и корабелы удостоены за него Государственной премии. И ничего подобного нет в распоряжении других стран. Сейчас строится уже второй «Лошарик».
Написал я эту заметку, а ночью, видимо, в тему приснился сон. Как «Оренбург» привез «Лошарика» куда-то в район Гренландии и выпустил. А тот нырнул да и перекусил кабель от Атлантической группы гидрофонов SOSUS к центру обработки сигналов в Дэм-Нэк (эти гидрофоны американцев слышат любую нашу подлодку с момента выхода из базы). И тут же все АПЛ Северного флота незамеченными скользнули в Атлантику.
Сладок сон подводников…
Самые маленькие подводные лодки (Часть-2)

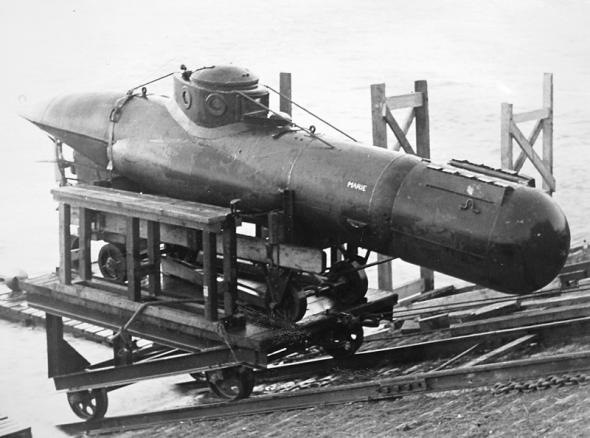

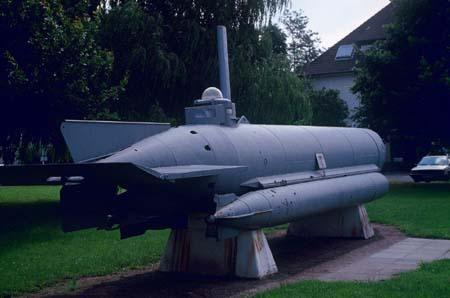

Подводные лодки типа «Бибер»
— тип сверхмалых подводных лодок Германии времен Второй Мировой войны. Вооружение состояло из двух 533-мм торпед или мин. Лодки были предназначены для атаки в прибрежных водах. Это были самые маленькие подлодки Кригсмарине. Лодка была создана для уменьшения риска атаки союзниками со стороны французского побережья. Успеха добилась только одна лодка, потопившая транспорт Alan A. Dale. Большое количество лодок сохранилось в музеях.
Эта сверхмалая подводная лодка официально именовалась «погружающимся одноместным штурмовым средством». Лодки типа «Biber» предназначались для действий в проливе Ла-Манш возле французского и голландского побережья.
Стремление обеспечить возможность транспортировки лодок на грузовых автомобилях и спуска их на воду с необорудованного берега привело к тому, что водоизмещение «Бобра» ограничили 7 тоннами, а экипаж — одним человеком.
Самые маленькие подводные лодки
Корпус, изготовленный из корабельной стали, имел обтекаемую форму. Примерно в середине его находилась миниатюрная рубка высотой 52 см с четырьмя иллюминаторами и входным люком. Из рубки выдвигались перископ длиной 150 см и «шноркель» (РДП) такой же длины. За рубкой располагалась выхлопная труба двигателя.
Водонепроницаемые переборки делили корпус на пять отсеков. В первом размещалась балластная цистерна. Во втором отсеке сидел водитель. Его голова почти упиралась во входной люк. Перед ним находились навигационные приборы, штурвал, рычаги управления, перископ и устройство для его подъема; по бокам и сзади — баллоны со сжатым воздухом для продувания цистерн, кислородный баллон с дыхательным аппаратом, аккумуляторная батарея, бензобаки, бензопроводы к двигателю.
Ввиду отсутствия дизеля столь малых размеров, в третьем отсеке установили 6-цилиндровый бензиновый мотор фирмы «Opel» мощностью 32 л.с., с рабочим объемом цилиндров 2,5 литра. Бензиновые испарения, несмотря на изоляцию, проникали в отсек управления, что зачастую приводило к пожарам, взрывам или к отравлению водителей.
В четвертом отсеке находился электромотор, в пятом — кормовая балластная цистерна.
При плавании под водой водитель мог свободно дышать в течение 45 минут. После этого воздух в отсеке перенасыщался углекислотой и следовало использовать дыхательный аппарат. Трех патронов с оксилитом (поглотителем углекислоты) хватало на 20 часов пребывания под водой.
Скорость (надводная) 6,5 узла
Скорость (подводная) 5,3 узлов
Предельная глубина погружения 20 м
Автономность плавания
Надводная — 130 миль при скорости 6 узлов
Подводная — 8,6 миль при скорости 5 узлов
Экипаж 1 человек
Размеры
Водоизмещение надводное 6,5 т
Длина наибольшая (по КВЛ) 9,04 м
Ширина корпуса наиб. 1,57 м
Средняя осадка (по КВЛ) 1,37 м

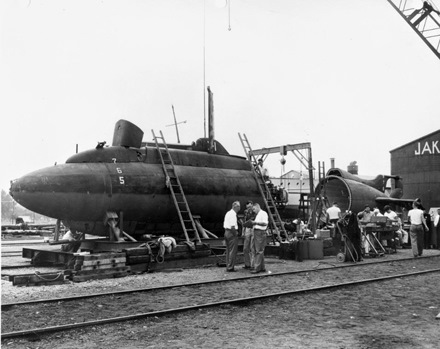

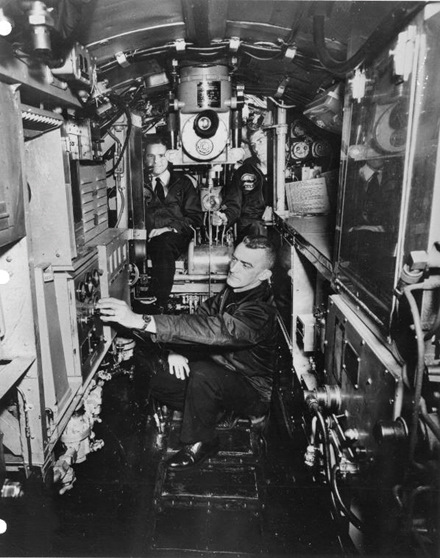

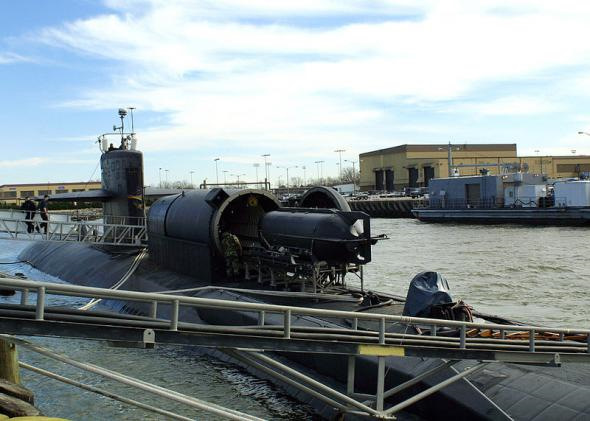

Сверхмалая подлодка Х-1
Командование ВМС США во второй половине ХХ века сделало ставку на развитие атомного подводного флота, а направление создания сверхмалых подводных лодок и вовсе сочло малоперспективным — на вооружение военно-морского спецназа поступило лишь ограниченное количество групповых подводных носителей типа SDV, а сверхмалая подлодка Х-1 так и осталась в единственном экземпляре и была быстро списана.
ТТХ:
водоизмещение надводное — 31,5 тонны;
водоизмещение подводное — 36,3 тонны;
максимальная масса полезной нагрузки — 2 тонны;
размеры — длина 49 футов 6 дюймов (около 15,09 метра),
ширина 7 футов (около 2,13 метра),
осадка на миделе 6 футов 2 дюйма (около 1,89 метра),
максимальная навигационная осадка 7 футов (около 2,13 метра);
штатный экипаж — пять человек во главе с командиром — офицером, плюс к которым, по обнародованным в зарубежной печати данным, на мини-подлодке размещалась спецгруппа в составе четырех или пяти человек — боевые пловцы или водолазы (хотя, надо сказать, даже во время испытаний Х-1 увеличенный до шести человек экипаж и так еле размещался на субмарине, поэтому где там могли разместиться 10 человек, то есть приводимые в зарубежных источниках экипаж и спецгруппа полного состава, да еще и с вооружением и снаряжением — не совсем понятно и вызывает определенные сомнения).
20 мая 1957 года в акватории Портсмутской военно-морской верфи (Portsmouth Naval Shipyard) на сверхмалой подлодке произошла серьезная авария, вызванная взрывом запасов перекиси водорода и приведшая к значительным разрушениям носовой части мини-субмарины (лишь чудом удалось избежать человеческих жертв), было принято решение переоборудовать Х-1 под новую главную энергетическую установку.
В итоге она стала традиционной — дизель-электрической. Причем позже один из офицеров, принимавших участие в программе испытаний Х-1, отмечал, что «самым важным выводом, сделанным в результате данной экспериментальной программы, стало то, что на боевом корабле ни в коем случае не следует допускать концентрации большого количества нестабильной перекиси водорода».
Окончательно СМПЛ Х-1 была выведена из эксплуатации по решению командования военно-морских сил Соединенных Штатов 16 февраля 1973 года, а 26 апреля того же года — передана на баланс Военно-морского исследовательского и конструкторского центра кораблестроения в городе Аннаполис (Naval Ship Research and Development Center). В следующем году, 9 июля, было разрешено включить данную мини-субмарину в состав экспозиции, организованной на территории пункта базирования флота в Норт-Северне, около Аннаполиса, как экспонат исторической направленности.
В конечном счете Х-1 нашла свое последнее пристанище в открытой экспозиции Музея и библиотеки подводных сил ВМС США (Submarine Force Library and Museum), основным экспонатом которого является первая в мире атомная подводная лодка «Наутилус» (USS Nautilus, иногда музей поэтому именуют как Historic Ship Nautilus & Submarine Force Library and Museum). Сверхмалая подлодка была передана музею в апреле 2001 года, и с тех пор находится там в открытой экспозиции. Данный музей располагается в районе американской военно-морской базы Гротон (Groton, штат Коннектикут) в местечке Норт-Северн (North Severn), в его открытой экспозиции есть и еще несколько сверхмалых подводных лодок и групповых подводных носителей.

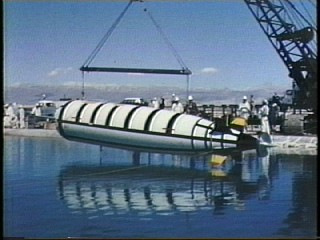

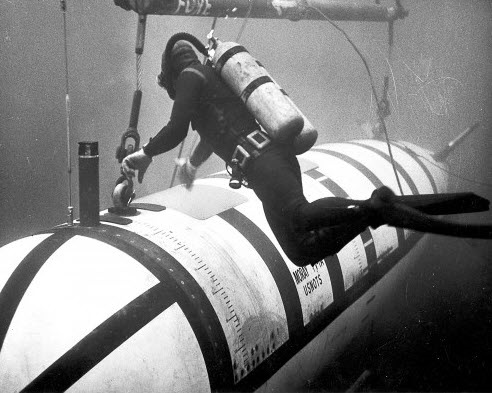

продвинутый подводный прототип, экспериментальный образец, для отработки высокоскоростного глубоководного, высокоманёвренного обитаемого подводного истребителя, разработанный для поиска, преследования и уничтожения вражеских атомных подводных лодок.
Морей развивал 45 узлов под водой, и должен был иметь на борту подводные кумулятивные ракеты (разработанные так же на исследовательской базе Чайна Лейк) для уничтожения вражеских субмарин. На борту планировалась установка батареи из восьми таких ракет. Результаты атаки экипаж мог наблюдать при помощи телевизионной камеры, установленной снаружи корпуса. Для поиска цели использовался высокоэффективный активный сонар. При этом хоть и Морей строился по ракетно-самолётному дизайну, но вместо дублирующих систем использовались все элементы особо высокой надёжности.
В основном аппарат был из алюминия, вес 15 тонн, длина 10.6 метра, диаметр 1.62 метра. Диаметр сферы экипажа был 1.55 метра. Большинство компонент корпуса были не защищены от давления, были «мягкими». Двигатель был на основе пероксида водорода и солярки, размещаемой позади сферы экипажа. Обеспечивал или 1.5 часа скорости 40 узлов или 27 часов скорости в 15 узлов.
В 1961 году аппарат был переделан на использование сжатого кислорода, и баллоны разместили позади командного отсека, а топливо впереди. При этом запас хода на максимальной скорости стал всего 1 час, на скорости 15 узлов 10 часов, и минимальная скорость аппарата могла быть 3 узла.
Так же вооружение было урезано до семи 5-ти дюймовых ракет, размещённых уже в носу, а не вокруг, которые в отличие от обычных, выпускали поток газа с концов пропеллера-стабилизатора для обеспечения их движения.

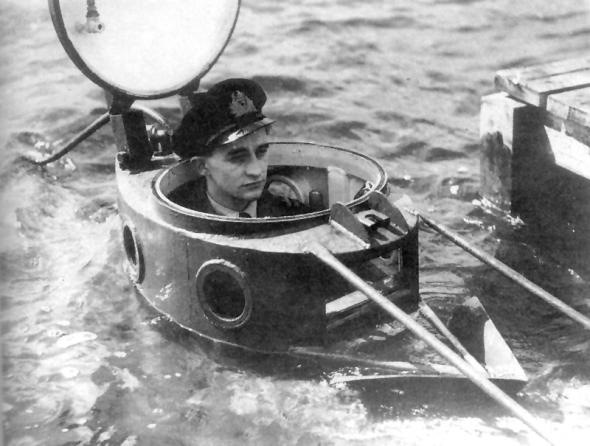

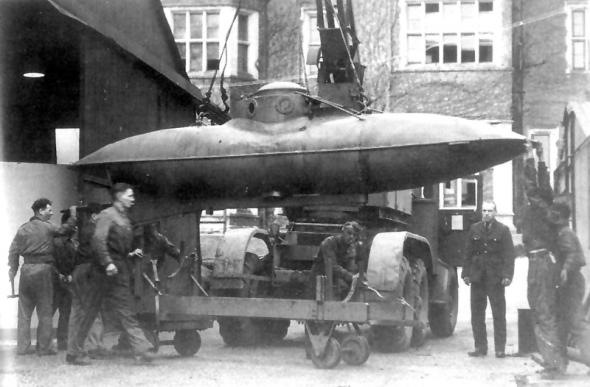

Подводная лодка «Велман»
СМПЛ «Велман» рассчитана на управление экипажем из одного человека.
Разработана в середине 1942 года, полковником инженерных войск с «говорящей» фамилией, Джоном Дольфином.
Исследования, разработка и изготовление трёх прототипов были проведены на 9-й базе Управления Специальных Операций (SOE) в реквизированном отеле Фрайс, ставшим на долгое время основным местом разработки и производства средств специального назначения того времени.
По названию посёлка Уэлин-Гарден-Сити и была названа лодка — Welman (Welwyn One-Man Submarine).
В начале 1943 испытания проводились в Сан-Албансе, в Адмиралтейском экспериментальном доке в Халсаре и водохранилище Лалехам возле Винздора.
Отсутствие перископа было признано большой ошибкой проектирования.

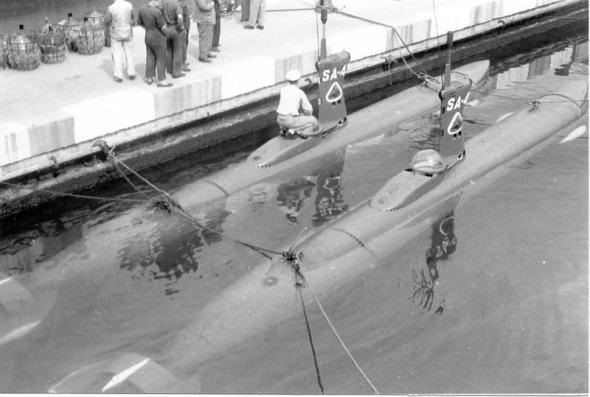

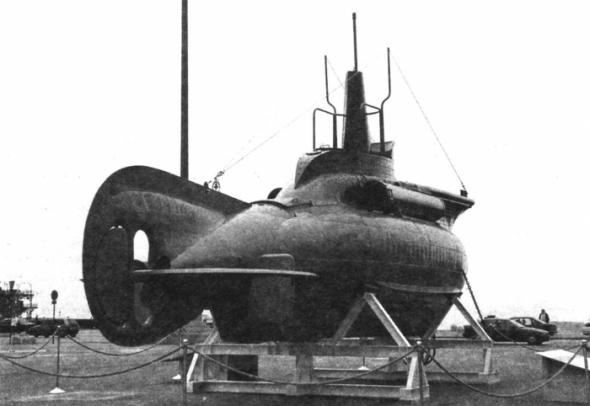

Foca I (SA-41) и Foca II (SA-42) в Картахене (Фока — означает Тюлень)
Самые маленькие подводные лодки
разработаны в начале 1957
прошли обслуживание в 1962
Всего две лодки, SA 41 & SA 42.
Водоизмещение 16/20 т (на поверхности/в глубине),
Команда 3 человека,
Вооружение — 2 торпеды 533мм
Списаны в 1971 году

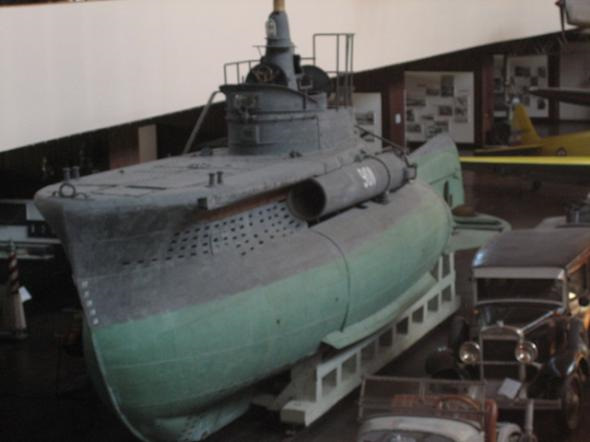

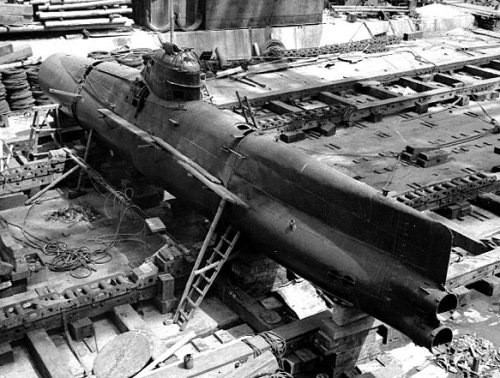

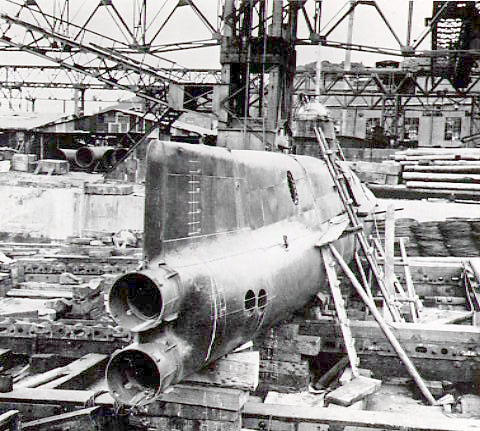

Японские СМПЛ Корю (Морской Дракон) Тип Д
Из-за недостаточного радиуса действия лодок типа «А» уже в ходе Второй мировой войны в Японии были созданы новые сверхмалые подводные лодки типов «Otsugawa» и «Koryu». Проектирование новых субмарин началось осенью 1942 г., а в январе (по др. данным — в феврале) 1943 г. первая лодка На-45 тип «В» была спущена на воду на верфи Уразаки. На ней установили дизель-генератор мощностью 25 кВт, позволявший произвести полную зарядку аккумуляторных батарей менее чем за 18 часов. Это значительно повышало мобильность лодок при охране небольших островов, не имевших зарядных станций. Экипаж увеличили до трех человек.
После незначительных изменений конструкции по результатам испытаний, эти корабли стали именоваться лодками типа «В/С». Всего в 1942-1944 гг. их было построено 16: одна типа «В» и 15 усовершенствованных типа «В/С» — На-62 — На-76.
По результатам испытаний подводной лодки типа «В» было принято решение о строительстве сверхмалых подлодок типа «D» («Koryu»). Их проектирование началось в декабре 1943 г., закладка — в июне 1944 г., а в январе 1945 г. первая лодка «D» была спущена на воду. По американским данным, всего было построено 115 или 116 лодок этого типа, еще около 495 единиц находились в стадии достройки.
Одновременно с лодками типа D «Koryu» в Японии строились подводные лодки втрое меньшего водоизмещения. Подготовка к отражению высадки американских войск на японские острова в условиях полного господства противника на море и в воздухе потребовала создания массовых простых подводных лодок, какими и стала сверхмалая лодка «Kairyu» («улучшенный тип D»), спроектированная инженером Горо Сато. Внешним видом они напоминали торпеду с небольшой рубкой и бортовыми стабилизаторами.

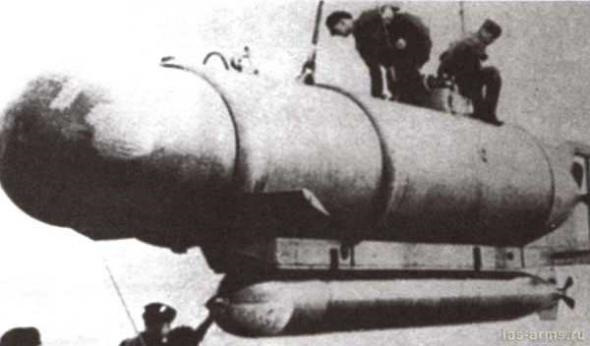

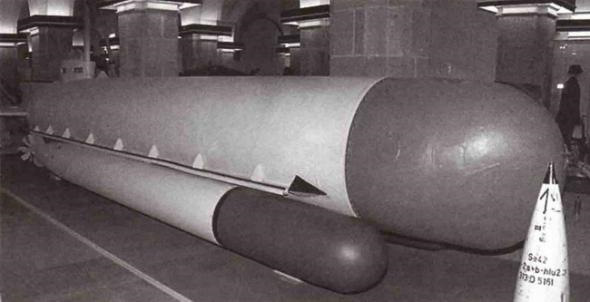

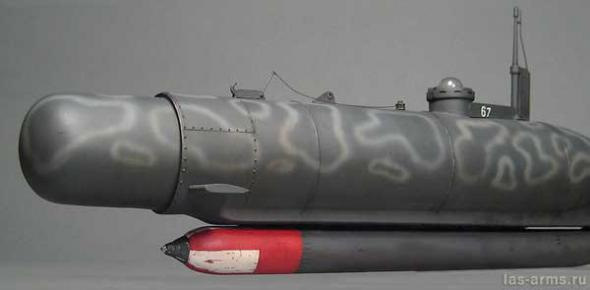

Сверхмалая подводная лодка «Мольх»
Рекомендованная по результатам испытаний глубина погружения составляла 40 метров, но в отчетах были зафиксированы случаи безопасного погружения даже на глубины до 60 м. В распоряжении подводника имелись два глубиномера, один из которых был рассчитан на глубину 50 м и имел малый масштаб делений, а другой применялся для глубин до 15 м и имел крупномасштабные деления.
В случае покидания субмарины или угрозы ее захвата со стороны противника водитель был обязан привести в действие специальный подрывной заряд — для этого надо было выдернуть имевшийся у него шнур. Точное время задержки не известно, поскольку пленные подводники сообщали о шести или пятнадцати минутах.
Пуск торпед производился водителем при помощи установленных в центральном посту педалей — по одной педали на торпеду: после нажатия на нее освобождался блок, установленный на направляющей и удерживающий торпеду, и одновременно запускался двигатель торпеды.
Опытная подлодка вышла на испытания 19 марта 1944 года и буквально ошеломила представителей германских ВМС тем что показалась им «сырым и незавершенным проектом». И первая же попытка перевести субмарину в подводное положение подтвердила эти предположения — подлодка никак не хотела погружаться, ее носовая оконечность даже не шелохнулась. Первая нормальная, рабочая, СМПЛ нового типа появилась только 12 июня 1944 года — ее показали в северогерманском городе Эккернферде, земля Шлезвиг-Гольштейн, на берегу ЭккернФердской бухты Балтийского моря — в 25 километрах к северо-западу от Киля.
Самые маленькие подводные лодки
Причем серийная постройка СМПЛ, несмотря на выявленные серьезные конструктивные недостатки, была начата в том же месяце. Первые мини-подлодки поступили на вооружение уже в июне — после выхода с завода их сразу отправили в Зурендорф для установки компаса. В общей же сложности Кригсмарине было передано 393 мини-подлодки: июнь 1944 года — 3, июль — 38, август — 125, сентябрь — 11 о, октябрь — 57, декабрь — 28, январь 1945 года — 32 ед.
СВЕРХМАЛАЯ ПОДВОДНАЯ ЛОДКА «ХЕХТ»
В конце 1943 года специалисты Главного управления кораблестроения Кригсмарине (Hauptamt Кriegschiftbau, иногда его в американской и российской военно-морской исторической литературе именуют как («Управление конструкторских бюро ВМС Германии», что, как представляется, не совсем точно отражает его сущность и назначение) представили на рассмотрение начальства проект двухместной сверхмалой подводной лодки проекта XXVllA (Туре XXVllA).
Более широко она известна как СМПЛ «Хехт» («Hecht», в переводе с немецкого — «Щука»). Основным назначением данной ПЛ-малютки была определена доставка к цели зарядов или мощных мин, которые должны были либо закладываться под стоящим на якоре кораблем на грунт, либо крепиться непосредственно к его корпусу. Таким образом, идейно СМПЛ типа «Хехт» была едва ли не полной «калькой» С британской СМПЛ типа «Х», группа которых парой месяцев ранее успешно атаковала линкор «Тирпиц» в норвежском фьорде, но имела и ряд отличий.
Немецкая СМПЛ, водоизмещение которой по проекту должно было составлять 7 тонн, предназначалась, в отличие от британской типа «Х», для боевого применения только в подводном положении, а потому имела не комбинированную двигательную установку (дизель-электрическую), а только полностью электрический при вод (батарея-электромотор).
Дальность подводного плавания составляла 69 миль (при скорости хода 4 узла), хотя первоначально рассчитывали все же на несколько больший показатель — не менее чем 90 миль. По причине сравнительно малого радиуса действия доставляться в район операции «щуки» должны были на надводных кораблях или судах.
Отличительной особенностью первого варианта «Хехта» было отсутствие каких-либо горизонтальных рулей или им подобных устройств — следствие необходимости преодолевать боно-сетевые заграждения, противоторпедные сети и пр. Управление СМПЛ по глубине осуществлял ось при помощи установленной внутри корпуса особой системы весов — дальнейшее развитие идеи отставного артиллерийского офицера-инженера Вильгельма Бауэра, реализованной им в проекте подводной лодки «Брандтаухер» (Brandtaucher, в переводе с немецкого — «Ныряльщик»).
Субмарина была построена немцем в городе Киль на добровольные пожертвования в 1850 году и предназначалась для применения сугубо в военных целях. Она представляла собой подводную лодку со стальным корпусом, которая имела водоизмещение 27,5 т, длину 8 м, ширину 1,85 м и высоту корпуса 2,5-2,7 м.
В качестве движителя на корабле использовался гребной винт, вращаемый вручную посредством зубчатой передачи. Так вот, в своем проекте немецкий изобретатель решил отказаться от вертикального и горизонтальных рулей, оснастив «Брандтаухер» той самой оригинальной системой управления движением ПЛ по глубине на основе весовых конструкций. Система включала расположенный в носовой части корпуса подлодки продольный горизонтальный стержень с резьбой, по которой с помощью рычажного механизма мог перемещаться массивный груз. Последний и регулировал величину дифферента на нос или корму.
Сверхмалая субмарина Италии Delfino
— Главный конструктор — Гиацинто Пуллино. Эта лодка была заложена и спущена на воду на казённой военно-морской верфи Regio Arsenale в Специи в 1895 г. Она вошла в состав флота 1 апреля 1895 г.
Если Вам действительно понравилась данная запись, поделитесь с друзьями.
Самые маленькие подводные лодки (Часть-1)
Самые маленькие подводные лодки
Для маскировки немцы красили «Зеехунды» преимущественно в белый или серый цвет, поскольку большую часть работы подлодки выполняли в северных водах, где нередки глыбы льда. При волнении моря «барашки» тоже белого цвета.
Наибольшей проблемой для экипажа представляло отправление естественных надобностей. Чтобы делать это реже, пищу для моряков готовили по специальной рецептуре, которая замедляла процесс усвоения провианта.
«Зеехунды» было трудно пеленговать, потому мини-подлодки лучше всего подходили для выполнения диверсионных задач. С января по май 1945 года «Зеехунды» потопили девять судов союзников, еще три судна были серьезно повреждены. При этом более трех десятков «Тюленей» было потеряно…
Доведенные до ума трофейные «Зеехунды» были переданы в опытную эксплуатацию размещавшемуся в Кронштадте отряду подводного плавания. Для наших моряков мини-подлодки были в диковинку. А наибольший интерес к субмарине проявили спецназовцы.
Основные характеристики подводной лодки типа «Зеехунд»
Скорость (надводная) 7,7 узлов
Скорость (подводная) 6 узлов
Рабочая глубина погружения 30 м
Предельная глубина погружения 50 м
Экипаж 2 человека
Водоизмещение подводное 14,9 тонн
Длина наибольшая 11,86 м
Ширина корпуса наибольшая 1,68 м
Средняя осадка 1,28 м
Силовая установка – дизель-электрическая 25 л.с.
Торпедно-минное вооружение 2 × торпеды G7e
Наш первый и единственный «Пигмей»
Самые маленькие подводные лодки
В Советском Союзе первой сверхмалой подводной лодкой можно назвать субмарину «Пигмей». Правда, лодка так и не стала массовой. Был изготовлен лишь один образец, который в годы войны угодил в лапы фашистов.
Работа над проектом началась в 1936 году. Особое техническое бюро по военным изобретениям специального назначения (Остехбюро) спроектировало автономную подводную лодку «Пигмей».
Был изготовлен опытный образец. В 1937 году в Ленинграде заложили несколько лодок, но все они не были достроены.
На Чёрном Море лодка проходила испытания с октября 1936 года, по кодовым названием «Подводная лодка Остехбюро», и командовал ей старший лейтенант Б.А.Успенский.
Как можно догадываться (как я писал, архивы, всё ещё, засекречены), испытания прошли неудачно. И проект забросили. А саму лодку бросили догнивать в Балаклаве. В чём заключались претензии к субмарине, по вышеозначенным причинам неизвестно.
Для главного конструктора лодки Владимира Ивановича Бекаури, неудача с испытаниями не прошла даром, и, вскоре, он был арестован как враг народа и в 1938 году расстрелян (в 1956 году посмертно реабилитирован).
Расстрелян по «делу», сфабрикованному сотрудником особого отдела НКВД при Остехбюро неким А.П. Грунским, решившим. что Бекаури с сотрудниками «проводил … вредительскую деятельность умышленно неправильным проектированием предназначенных для вооружения РККФ новых типов … подводных лодок, в результате чего запроектированные… ПЛ оказались непригодными для вооружения РККФ». Зачем привожу фамилию этого Грунского? Таких надо знать, именно такие грунские 2000 лет назад орали «Распни его!», потом расстреливали конструкторов за технические недоработки (тем самым нанося реальный вред нашей стране), а сейчас борются с гомофобами и сажают в тюрьмы Будановых и Квачковых.
Остехбюро распустили.
Кстати говоря, в СССР не сохранилось ни каких данных о боевых действиях подводной лодки Пигмей. Неизвестно, кто на ней воевал, и воевал ли, и как она попала в руки немцев. То ли её захватили на месте её стоянки в Балаклаве, (тогда почему тонули корабли непонятно) то ли в результате борьбы с ней, немцам удалось как то выгнать субмарину на поверхность и захватить.
Самые маленькие подводные лодки
После захвата, немцы хотели отправить Пигмей в Германию. В начале, её видимо, хотели буксировать по морю до Румынии или Болгарии, но, в ходе буксировки минисубмарина затонула на глубине 40 метров, неподалёку от Феодосии. Где её и нашли дайверы.
Кстати говоря, фото представленные в этой статье сделаны не в СССР, а итальянцами и были найдёны в итальянских архивах.
Характеристики АПЛ «Пигмей»:
Длина 16 м
Ширина 2,6 м
Водоизмещение 18,6 тонн
Скорость 6 узлов
Запас хода: 290 миль
Глубина погружения 30 м
Экипаж: 4 человека
Вооружениe – торпедные аппараты
Пулемет – 7,62-мм
«Тритоны» — лодки водолазов-разведчиков
Сверхмалые подводные лодки проекта 908 «Тритон-2» состояли на вооружении флота с 1975 года по 1990-е годы. «Тритоны» патрулировали акватории портов, доставляли и эвакуировали водолазов-разведчиков. Всего было построено 13 подводных лодок этого проекта.
Корпус «Тритона» выполнен из алюминиевого-магниевого сплава и рассчитан на глубину погружения 40 метров. В носовой кабине размещались два члена экипажа. В кормовой кабине были места для водолазов-разведчиков.
Основные характеристики подлодки «Тритон»
Разработчик проекта ЦПБ «Волна»
Скорость (подводная) 5 узлов
Рабочая глубина погружения 40 м
Автономность плавания 60 миль
Экипаж 2 + 4 водолаза
Водоизмещение надводное 5,7 тонн
Водоизмещение подводное 15,5 тонн
Длина наибольшая 9,5 м
Ширина корпуса 1,9 м
Силовая установка – электродвигатель, 11 л. с.
Макетный образец сверхмалой подводной лодки «Тритон-2М» был построен к 1966 году. В этом же году были проведены первые испытания. В целом лодка показала себя хорошо. В итоге было решено приступить к проектированию головного образца шестиместной сверхмалой подводной лодки «Тритон-2» и еще одного аппарата — «Тритон-1М», для двух человек.
1 — электромоторный отсек
2 — кормовая кабина легководолазов
3 — аккумуляторная яма
4 — приборный отсек
5 — носовая кабина
6 — пульт приборов управления
7 — проницаемая носовая оконечность
Всего было выпущено 13 подводных лодок «Тритон-2». Они состояли на вооружении ВМФ РФ и Украины. Двухместных подводных лодок «Тритон-1М» было создано 32 единицы.
Большинство из них было списано в 1980-х годах
Подводные лодки проекта 865 «Пиранья»
Малые подводные лодки проекта 865 «Пиранья» — проект подводных лодок ВМФ СССР и Российской Федерации. Тип состоял на вооружении флота с 1990 по 1999 года. Всего было построено 2 подводные лодки данного проекта: МС-520 и МС-521. Дальнейшее строительство подобных лодок в СССР было приостановлено. В результате серия ограничилась опытной МС-520 и головной МС-521, сданной флоту в декабре 1990 года.
Корпус ПЛ проекта 865 был выполнен из титанового сплава и рассчитан на глубину погружения 200 метров. Дальность плавания под водой экономическим ходом (4 узла) достигала 260 миль, в надводном положении — 1000 миль.
Комплекс вооружения ПЛ размещался в средней части надстройки и состоял из двух грузовых контейнеров для транспортировки водолазного снаряжения (4 буксировщиков типа «Протон» или 2 транспортировщиков типа «Сирена-У») и 2 устройств минной постановки, в которых размещались две мины типа ПМТ, либо две решетки для 400-мм торпед «Латуш»(специальный вариант торпеды СЭТ-72), используемых «самовыходом» на всем диапазоне глубин. Прочный грузовой контейнер заполнялся забортной водой, и представлял собой цилиндрическую конструкцию длиной около 12 метров и диаметром 62 см. Для погрузки, выгрузки и крепления водолазного снаряжения предусматривался выдвижной лоток. Привод и органы управления выдвижного лотка располагались внутри прочного корпуса.
Устройство минной постановки состояло из пусковой проницаемой решётки с направляющими дорожками пневмомеханического выталкивающего устройства, которое обеспечивало выталкивание мины вперед по ходу подлодки. Предусматривалась также возможность размещения торпеды вместо мины. Радиоэлектронное вооружение было специально разработано для этого проекта. На «Пиранье» был установлен малогабаритный радиолокационный комплекс МРКП-60 «Радиан-М», а также гидроакустический комплекс МГК-13С «Припять-С».
Экипаж подводных лодок проекта «Пиранья» состоял из трёх офицеров: командира-штурмана, помощника по электромеханической части и помощника по радиоэлектронному вооружению. Кроме них, на борт принималась разведывательно-диверсионная группа из шести боевых пловцов. Выход боевых пловцов осуществлялся в пределах глубин до 60 метров и на грунте. Находясь вне лодки, боевые пловцы/водолазы имели возможность использовать подаваемую с неё по проводам электроэнергию, а также пополнять запас газовой смеси в дыхательных приборах. В ходе эксплуатации ПЛ проекта для каждой лодки было сформировано по два сменных экипажа. Существовал ещё и технический экипаж, предназначенный для обслуживания обеих лодок.
Основные характеристики:
Скорость (надводная) 6 узлов
Скорость (подводная) 6,7 узлов
Рабочая глубина погружения 180
Предельная глубина погружения 200
Автономность плавания 10 суток
Экипаж 3 + 6 водолазов
Размеры
Водоизмещение надводное 218 т
Водоизмещение подводное 319 т
Длина наибольшая (по КВЛ) 28,3 м
Ширина корпуса наиб. 4,7 м
Высота 5,1 м
Средняя осадка (по КВЛ) 3,9 (средняя)
Силовая установка
дизель + электродвигатель, 220 л. с.
Вооружение
Торпедно-минное вооружение 2 400-мм торпеды, 4 мины ПМТ
Одна из подводных лодок проекта принимала участие в съёмках российского художественного фильма «Особенности национальной рыбалки».
PS В ходе расследования в США был задержан некий Людвиг Файнберг, который признал, что по заказу одного из крупнейших наркобаронов в мире Пабло Эскобара пытался приобрести в России сверхмалую подводную лодку проекта 865. Тогда сделка сорвалась.
Подводный буксировщик «Сирена»
Сверхмалая подводная лодка «Сирена» создавалась параллельно с «Тритоном». Проект разрабатывался ленинградским кораблестроительным институтом. Макетный образец двухместного аппарата был готов к июлю 1958 года. Испытывали его поначалу в бассейне. Очень долго не могли сделать кабину удобной для членов экипажа, она была слишком тесной, люди быстро утомлялись.
Установочную партию «Сирен» из десяти аппаратов изготовили в 1962 году. Но после испытаний их снова отправили на доработку, закончившуюся в мае 1963 года. Тогда же в Рижском заливе прошли испытаний, во время которых «Сирены» выпускались из подводной лодки на ходу и без хода.
29 марта 1965 года носитель водолазов-разведчиков «Сирена» был принят на вооружение.
Технические характеристики субмарины «Сирена»
Водоизмещение 1644 кг
Длина (с контейнером) 11300 мм
Диаметр 532 мм
Полезная нагрузка 460 кг
Глубина погружения 40 м
Срок пребывания под водой – 3 часа
Дальность плавания максимальная 8 миль
Скорость максимальная 4 узла
Экипаж – два человека
Двигатель
электрический, питание от АБ
Мощность двигателя, 3,1 л. с.
