Магнитола kenwood как подключить блютуз
Использование аудиопроигрывателя bluetooth, Основные принципы работы устройства, Подключение устройства bluetooth – Инструкция по эксплуатации Kenwood KDC-6051U
Страница 26: Использование аудиопроигрывателя, Bluetooth
Использование аудиопроигрывателя Bluetooth
Подключение устройства Bluetooth
Перед использованием устройства Bluetooth его
необходимо подключить к данному устройству.
Объединение в пару (регистрация с
устройств Bluetooth)
Для использования аудио-проигрывателя
Bluetooth с данным устройством, его необходимо
зарегистрировать (объединение в пару).
Включите данное устройство
Нажмите кнопку [SRC].
С помощью устройства Bluetooth
зарегистрируйте данное устройство
С помощью устройства Bluetooth
зарегистрируйте аудиопроигрыватель
(объединение в пару). В списке подключенных
устройств выберите “KENWOOD BT CD/R-4P1”/
“KCA-BT300”/ “KCA-BT200”.
Введите PIN-код
Введите PIN-код (“0000”) на устройстве
Bluetooth.
Убедитесь, что регистрация в устройстве
Bluetooth завершена.
По умолчанию установлен PIN-код “0000”. Его
можно изменить. См. раздел
С помощью устройства Bluetooth установите
соединение Bluetooth.
• Если объединить в пару не удается, попробуйте
– По умолчанию установлен PIN-код “0000”. См.
– Выключите и снова включите питание данного
устройства. Попробуйте объединить в пару еще раз.
– Если были зарегистрированы другие аудио-
проигрыватели, удалите их. Попробуйте
объединить в пару еще раз. См. раздел
• При регистрации с данного устройства, см. раздел
• Сведения об аудио-проигрывателях Bluetooth,
которые можно подключить к системе, см. в разделе
Основные принципы работы
устройства
Выбор аудиопроигрывателя Bluetooth как
источника
Нажмите кнопку [SRC]. Поверните регулятор
[VOL] и нажмите его после отображения
нужного элемента.
Выберите дисплей “BT Audio”.
Режим выбора источника 2: При каждом
нажатии кнопки [SRC] выполняется
циклическое переключение между
источниками.
Пауза и воспроизведение
• Все или некоторые действия невозможно выполнить,
если аудиопроигрыватель Bluetooth не поддерживает
дистанционное управление.
• Переключение между аудиоисточниками Bluetooth
не приводит к автоматическому началу или
прекращению воспроизведения. Для начала или
прекращения воспроизведения необходимо
выполнить соответствующие действия.
• Некоторыми аудиопроигрывателями нельзя
дистанционно управлять или осуществить с ними
повторное соединение после потери соединения
Bluetooth. Чтобы восстановить соединение Bluetooth,
необходимо управлять аудиопроигрывателем.
Функция модели KDC-BT61U
KDC-6051U с KCA-BT300/ KCA-BT200 (дополнительное устройство)
ч74 bluetooth в автомагнитолу kenwood kdc-4141
Здравствуйте дорогие читатели.Давненько я не появлялся на просторах драйва. Наверное потому что банально нечем было поделиться. Машинка бегает потихоньку, мозги не делает.
Но за последнее время есть одна доработка о которой я хотел бы рассказать.
А именно.
В моей машине установленна замечательная магнитола Kenwood KDC-W4141.
Аппарат весьма приличный(За свои деньги)
имеет хорошее звучание и качество.
НО, в плане воспроизведения источников звука мы имеем следующее.
CD- о боже это не удобно, так и еще на раздолбаной дороге запинаеться
Радио- О боже там же слушать нечего
Aux-Прикольно, удобно, но провода бррррр.
Usb-не, не слышал.
Короче говоря в основном я слушаю музыку через aux с телефона, это и удобно и практично.
Но вот в определенный момент я понял что шнур меня бесит и решил добавить в магнитолу более практичный способ передачи звука.

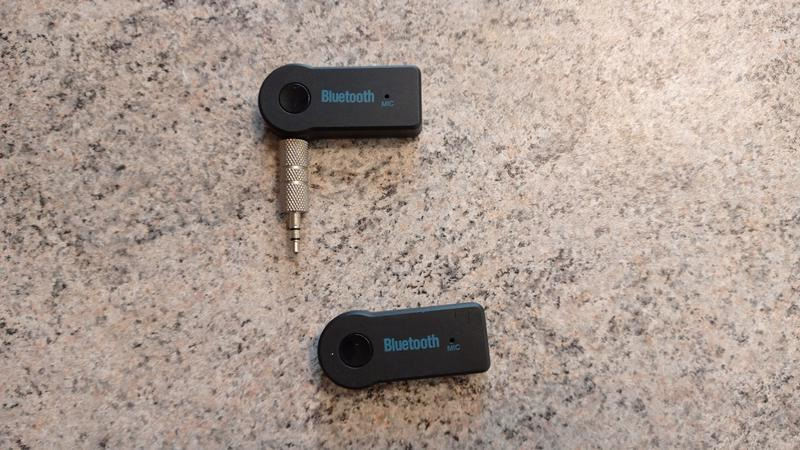

Первым этапом в жизни была покупка bluetooth адаптера
Но покатавшись с ним я понял что;
-качество передачи звука не идеально
-акб который нужно заряжать(привет еще один провод)
-он сильно торчит из магнитолы.
Почесав репу, полез в интернет. И узнал что у моей магнитолы есть заводская функция подключения bluetooth.
Вобщем есть некая приставка которая позволяет присоединять к магнитоле айфоны и айподы.
Как это мило, мне, пользователю андроида.
Вобщем откинул я эту идею и решил просто встроить bluetooth в магнитолу.
Для этого мне потребовалось.
Внедрение Bluetooth-модуля в магнитолу Kenwood
Всем привет!)
В любом современном автомобиле не обойтись без Bluetooth, но что делать если магнитола не имеет такой функции. Можно конечно за Н-ную сумму денег приобрести магнитолу с Bluetooth, но это слишком просто, да и затратно.Второй вариант это приобрести выносной Bluetooth-модуль для AUX. Использование такого модуля зачастую не всегда удобно, к тому же если модуль имеет встроенный аккумулятор.
В бортовых журналах своих машин я уже рассказывал про внедрение такого модуля в магнитолы Sony CDX-G3100UI и Pioneer MVH-160UI,а так же про самодельный AUX-вход на старенькой магнитоле Sony CDX-R3350EE.
В этот раз решил сделать приятно девушке и немного доработал для нее магнитолу Kenwood, которую поставил вместо китайской Супры в недавно купленный Aveo.
Пожалуй все таки начну рассказ о проделанной работе.
Как всегда нам понадобится:
-Магнитола. В этот раз дорабатываю Kenwood KMM-103.
-USB-разъем и 3.5 мм джек от наушников или же можно взять провод идущий в комплекте.
-Паяльник со всем необходимым.
-Мультиметр
-Bluetooth-модуль. Необходим модуль питание которого осуществляется от USB-разъёма, а не от аккумулятора. Купить можно в магазине специализирующемся на электронике, флешках, зарядках. У нас в Волгограде это Птичий рынок с множеством магазинчиков, либо же заказать из Китая (стоит дешевле).
Разбираем магнитолу для доступа к плате.
Находим разъем фронтальной панели. Именно к ножкам этого разъёма мы и будем припаиваться. На Сони или Пионере ножки этого разъёма подписаны, на Кенвуде же пришлось вызванивать мультиметром.
Распиновка контактов:
Левый ряд, сверху вниз:
Ножка 1 Aux L «+» левого канала. Красный провод.
Ножка 2 Aux R «+» правого канала. Черный провод
Ножка 9 Питание USB 5V «+» питание модуля. Розовый провод
Левая ножка GRD «-» обоих каналов. Белый провод.
Правый ряд, сверху вниз:
Ножка 2 Питание USB GRD «-» питание модуля. Серый провод.
Припаиваемся к этим ножкам.
Подключаем модуль и идём проверять.
После проверки собираем магнитолу, закрепив термоклеем проводки возле разъёма. Им же крепим модуль к фронтальной крышке.
Устанавливаем магнитолу на место и ещё раз проверяем.
Теперь в магнитоле есть Bluetooth, функционал магнитолы сохранен, настройки эквалайзера так же доступны. При желании можно пользоваться USB и AUX разъемами. Управление плейлистом с телефона или планшета.
Вопросы по Bluetooth

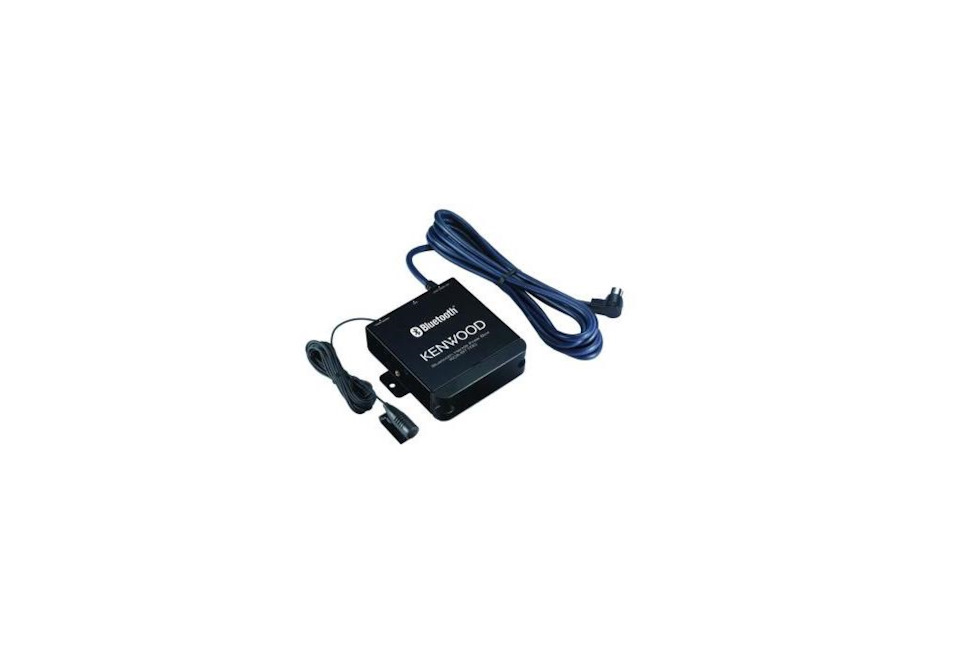

1. Какие мобильные телефоны совместимы с Bluetooth-интерфейсом «hands-free» модели KCA-BT200 или с устройствами, имеющими встроенную функцию Bluetooth?
Для того, чтобы узнать какие мобильные телефоны совместимы с KCA-BT200 пройдите в описание функций Bluetooth-интерфейса KCA-BT200.
2. Какие головные устройства совместимы с Bluetooth-интерфейсом «hands-free» модели KCA-BT200?
Совместимые модели линейки 2008 г.
DDX5022, DNX5220, DNX7220, KVT-522DVD.
KDC-W3541A/G, KDC-W4041A/G/W, KDC-W5141U, KDC-W5541U, KDC-W6041U, KDC-W6541U, KDC-W7041U, KDC-W7541U.
Совместимые модели линейки 2007/6 гг
Более старые модели, перечисленные ниже, также будут работать с этим интерфейсом, однако некоторые функции KCA-BT200 окажутся недоступными.
DDX6029, DDX7029, DDX8029, DNX7200,KDV-5234, KOS-V1000, KOS-V500, KVT-829DVD, KVT-729DVD.
DPX501U, DPX502U, DPX701U, KDC-W3537A/G, KDC-W4037, KDC-W4537U, KDC-W4737U, KDC-W5534U, KDC-W6534U, KDC-W6537U, KDC-W7037U, KDC-W7534U, KDC-W7537U, KDC-W9537U.
Функции, которые могут не работать:
• Приглушение звука при телефонном звонке;
• Поиск в телефонной книге по вспомогательным индексам;
• Поиск по списку неотвеченных вызовов;
• Функции SMS;
• Распознавание голоса.
3. У меня не получается ввести номер для вызова через мой Bluetooth-интерфейс «hands-free» KCA-BT200.
Во время движения автомобиля вы можете только:
Если вы хотите набрать номер или воспользоваться телефонной книгой, вы должны припарковаться в безопасном месте и поставить автомобиль на ручной тормоз перед использованием этих функций.
4. Мой собеседник слышит эхо, генерируемое через мой KCA-BT200?
После изменения положения переключателей вам потребуется перезагрузить головное устройство.
6. Моя телефонная книга не загружается автоматически через KCA-BT200?
Автоматическая загрузка выполняется только в телефонах, поддерживающих функцию AutoSync. Для остальных моделей телефонов вам нужно будет вручную переслать телефонную книгу, следуя указаниям для KCA-BT200.
7. Какие головные устройства Kenwood и мобильные телефоны совместимы с KCA-BT100?
Чтобы узнать подробности о коммутационном блоке Вluetooth hands-free KCA-BT300 и просмотреть список совместимых головных устройств и мобильных телефонов, обратитесь в раздел «Список совместимости с KCA-BT100».
8. Как настроить и переслать мою телефонную книгу, а также принимать и отправлять вызовы с использованием телефонного комплекта KCA-BT100 и KDC-W3537?
Просмотрите инструкции по настройке KCA-BT100 и пересылке телефонных контактов через KDC-W3537+BT100, чтобы получить возможность отправлять/принимать вызовы.
Для проверки совместимости головных устройств Kenwood и мобильных телефонов обратитесь в раздел «Список совместимости с KCA-BT100».
Как включить блютуз на магнитоле kenwood
Вопросы по Bluetooth
1. Какие мобильные телефоны совместимы с Bluetooth-интерфейсом «hands-free» модели KCA-BT200 или с устройствами, имеющими встроенную функцию Bluetooth?
Для того, чтобы узнать какие мобильные телефоны совместимы с KCA-BT200 пройдите в описание функций Bluetooth-интерфейса KCA-BT200.
2. Какие головные устройства совместимы с Bluetooth-интерфейсом «hands-free» модели KCA-BT200?
Совместимые модели линейки 2008 г.
DDX5022, DNX5220, DNX7220, KVT-522DVD.
KDC-W3541A/G, KDC-W4041A/G/W, KDC-W5141U, KDC-W5541U, KDC-W6041U, KDC-W6541U, KDC-W7041U, KDC-W7541U.
Совместимые модели линейки 2007/6 гг
Более старые модели, перечисленные ниже, также будут работать с этим интерфейсом, однако некоторые функции KCA-BT200 окажутся недоступными.
DDX6029, DDX7029, DDX8029, DNX7200,KDV-5234, KOS-V1000, KOS-V500, KVT-829DVD, KVT-729DVD.
DPX501U, DPX502U, DPX701U, KDC-W3537A/G, KDC-W4037, KDC-W4537U, KDC-W4737U, KDC-W5534U, KDC-W6534U, KDC-W6537U, KDC-W7037U, KDC-W7534U, KDC-W7537U, KDC-W9537U.
Функции, которые могут не работать:
• Приглушение звука при телефонном звонке;
• Поиск в телефонной книге по вспомогательным индексам;
• Поиск по списку неотвеченных вызовов;
• Функции SMS;
• Распознавание голоса.
3. У меня не получается ввести номер для вызова через мой Bluetooth-интерфейс «hands-free» KCA-BT200.
Во время движения автомобиля вы можете только:
Если вы хотите набрать номер или воспользоваться телефонной книгой, вы должны припарковаться в безопасном месте и поставить автомобиль на ручной тормоз перед использованием этих функций.
4. Мой собеседник слышит эхо, генерируемое через мой KCA-BT200?
5. Мой КCA-BT200 не работает.
Прежде всего, проверьте, чтобы три переключателя на задней панели коммутационного блока KCA-BT200 находились в правильном положении. Подробная инструкция находится в разделе «Bluetooth — Подключение»
После изменения положения переключателей вам потребуется перезагрузить головное устройство.
6. Моя телефонная книга не загружается автоматически через KCA-BT200?
Автоматическая загрузка выполняется только в телефонах, поддерживающих функцию AutoSync. Для остальных моделей телефонов вам нужно будет вручную переслать телефонную книгу, следуя указаниям для KCA-BT200.
7. Какие головные устройства Kenwood и мобильные телефоны совместимы с KCA-BT100?
Чтобы узнать подробности о коммутационном блоке Вluetooth hands-free KCA-BT300 и просмотреть список совместимых головных устройств и мобильных телефонов, обратитесь в раздел «Список совместимости с KCA-BT100».
8. Как настроить и переслать мою телефонную книгу, а также принимать и отправлять вызовы с использованием телефонного комплекта KCA-BT100 и KDC-W3537?
Просмотрите инструкции по настройке KCA-BT100 и пересылке телефонных контактов через KDC-W3537+BT100, чтобы получить возможность отправлять/принимать вызовы.
Для проверки совместимости головных устройств Kenwood и мобильных телефонов обратитесь в раздел «Список совместимости с KCA-BT100».
