Как выкрутить обломанную свечу накаливания
Замена свечей накаливания, вытаскивание обломанной свечи.
В растроянных чувствах ушёл домой в поисках решений как дальше быть.
Прочитав кучу решений нашёл что перед закручиванием свечей нужно было почистить колодцы, прогнать резьбу от шлаков, смазать резьбу медной смазкой — завернуть свечу от руки и дотянуть на 15НМ. Вот мои все ошибки, закручивал от руки и неизвестно на склько, поэтому на следующий день был взят динаметрический ключик и глубокие головки потоньше. Решение про обломоную свечку было испробывать выкрутить её если вбить подходящий TROX.
Пока было решено выкрутить заного все вкрученые свечи и установить их правильно.
Выкручиваем и чистим резьбу
вот что прилипло после прогона
далее вычищаем колодец и убеждаемся что с ним всё ОК
Ну и уже закручиваем заного смазаную свечку наместо уже с динаметрическим ключом с выставленным на 15НМ.
прошло еще несколько дней по несколько часов …
на 4-й день мучений когда был уже вытравлен и TROX и кусок свечки, вся резьба на головке освободилась и осталась идеальной и не тронутой ( правду писали ).
Отмыл остатки кислоты, обработов щелочным раствором, далее водой и прочим, решил завести двигатель чтобы свечка вылетела, двигатель завелся а свечка так и осталась сидеть, даже незнаю за что она держалась, но походу просто хорошо прилипла за нагар.
Ну и ладно — вкрутил в центр зпморез, и уперешшись бокорезами за основание без особых усилий сдёрнул свечку и достал остатки за сам этот болт.
вот вам фотка для сравнения что осталось.
Сверху старая целая свеча, посередине свечка над которой пришлось поиздеватся, чтобы увидеть толшину стенок и как там внутри …, ну и в низу это то что осталось от свечки + вытащивший вначале электрод ( остальное кислота съела).
На этом мучения кончились, далее как обычно чистка и вкручивание живой свечи на место ( выбрана одна из 3х старых ).
Вот таким способом, хоть и долгим но безболезненным удалось достать обломыш без снятия головы и без всякого сверления.
Как выкрутить свечу накаливания и не заломать.Мои советы и рекомендации!
Сегодня решил поделится своим опытом по выкручиванию и замене свечь накаливания на дизельном двигателе, в частности это моторы bmw m47n, m51, m57, m57n на которых я не оденократно менял свечи себе и знакомым, друзьям и драйвовчанам.
Пост касается дизелистов)) но и зажигалки могут получить какой то опыт))
Свечи часто закисают от старости, от сажи, от того что их установили в прошлый раз без смазки, или не чистили отверстия. И при выкручивании могут сломатся. Поделюсь своим опытом, а ниже приведу несколько интересных видео инструкций не только по замене, но и по высверливанию обломышей.
Итак за мой опыт я принаровился делать это аккуратно с несколькими хитростями.
1) Мотор должен быть теплым!, это примерно 50+ ну или выше градусов, лучше не горячим, и крайне не рекомендую на холодном это делать (из практики и форумов ломает на холодном)
2) Желательно за несколько часов или за день залить свечи жидкостью типа WD40, растворитель ржавчины wurth и тд и тп, конечно это проблематично сделать если свечки под коллектором, но тогда снимаем его, заливаем и идем делать какие нибудь попутные дела. (10-15 мин)
3) Я не пользуюсь динамометрическим ключем, я чувствую момент поломки и срезания резьбы, я кручу гайки 17лет и за это время резьбу срезал в основном только если она пошла не по ней)))) (использую его для гбц)
Если же у вас есть ключь, замечательно, берете его и ставите момент соответствующий диаметру резьбы, его можно найти в интернете или по указаниям производителя для конкретной свечи.
Итак, я беру головку под 1/4″ и трещётку и пытаюсь отворачивать, плавно и медленно приллагаю усилие против часовой стрелки с небольшим рычагом, чувствуя усилие. Если свеча пошла — ура успех все расслабся, преходи к следующей
Если свеча не идет, далее не стоит тянуть, берем снова жидкость и проливаем ей свечку и снова ожидаем (переходим к следующим свечкам)
4) Теперь еще одна маленькая хитрость! Головка у свечки например на 10 — тогда берем головку на 8 или 9, одеваем на свечку что бы она уперласть в шестигранник тела и тихонечко повторяю тихонечко постукиваем в тело свечи что бы рассоединить/разбить диффузию свечки и тела ГБЦ и сажей и прочими окислами
5) Далее повторяем процедуру откручивания, и в большинстве случаев этого достаточно, что бы сорвать свечку! Если это произошло, то считайте что свечка достанется! Далее как правило она идет со скрипом)) Проливаем временами жидкостью, и еще пробуем отвинчивание/завинчиваение свечки, как будто нарезаете резьбу, один оборот на откручивание и пол или четверть на закручивание. Выкручиваем аккуратно свечку.
6) Чистим резьбу, я использую тряпочку, намотанную на отвертку, смоченную в очистители карбюратора или растворителе. Поворачивая против часовой стрелки идем как бы из глубины отверстия наружу, вытаскивая грязь. Так же чистим сам колодец и конус посадки свечки, это очень важно.
7) Можно или даже нужно обновлять резьбу (часто делать я не рекомндую тк может сьедаться часть резьбы )
Метчик лучше смазать маслом или смазкой густой, что бы мусор остался на нем, после можно на несколько секунд запустит стартер, что бы выгнать остатки мусора из циллиндров, Уверяю даже если туда попала стружка она вылетает и цилинр остается чистым!
На этом процеес окончен, новую свечку закручиваем с моментом по инструкции или как делаю я, не большим рычагом, тогда сорвать резьбу при закручивании не получится. Свечу смазываем пастой (ниже про нее написал) конус и резьбу, если помажете все тело, ничего старшного.
Моменты откручивания и закручивания рекомендованные компанией NGK
Я все же рекомендую свечки BERU, они поставлялись на конвеер bmw.
Вот на видео показано практически тоже самое что делаю я, но еще есть одна хитрость, использовать масло, налить на свечу и покататься 7 дней, это для крайних и запущенных случаев
При установке новой свечки на мотор bmw. соблюдайте
Момент затяжки при закрчивании tis bmw
— свеча накаливания M21 — 25 Нм
— свеча накаливания 4″ M21 / M41 / M51- 20 Нм
— свеча накаливания 4″ M47 / M47TU / M57 / M57TU / M67 / M67TU — 18 Нм
3AZ болт клеммы M21 / M41 / M51 — 4 Нм
Обязательно используйте керамическую или медную смазку (НЕ ИСПОЛЬЗОВАТЬ С АЛЛЮМИНЕВОЙ ГБЦ) или спрей на худой конец
Таким образом я выкручиваю свечки, пока тфу тфу проблем не было.
Cмазка которую я использую, это керамическую пасту Keramik-Paste до 1400 градусов. Артикул: 3418
Замена свеч накаливания на 252000км
Замена свеч накаливания на 2972000км
Так же много постов по замеру компресии, где я тоже выкручивал и обновлял смазку свечки.
Так же при ремонте ГБЦ я прогонял заново все резьбы.
С последней замены свеч и блока (на 312000км) я проехал 34000км за 2 с лишним года, пока все гуд, свечи BERU
Конечно есть случаи безуспешные или уже заломанные, тогда у вас 2 варианта
Высверливание (далее будет видео)
Использование кислоты для вытравливания свечки, информация есть в интернете и на драйве, способ не быстрый.
Итак видео по высверливанию заломыша свечи.
Объясню суть в 2 словах, специальная фреза в направляющей сверлит одновременно 2 диаметра, один в теле свечки (туда потом вкручиваеться шпилька и обратный молоток в нарезанную резьбу) и наружнюю по диаметру, меньшему чем сама резьба на свечке (что бы свечка могла выйти), то есть на шаг резьбы меньше чем диаметр резьбы свечки, надеюсь понятно пояснил. Главное что бы стержень не остался втеле свечки тк его высверлить не реально!
На видео сам процесс, и еще много интересных инструментов.
без орпавки большая вероятность запороть резьбу в ГБЦ и заломить ввертыш в свечке.
А вот ещё одно хорошее видео в Реале с объяснением процесса и сам процесс в гаражных условиях
Надеюсь вам было интересна данная статья а кому и полезная перед заменой этих самых свечек, не забываем делать репосты и лайки. Так же любителям пушистого в ленту
Сломана свеча накала-трагедия или не все так страшно.
Дизельный двигатель…2.4…различные модификации турбины и программного обеспечения, разная мощность, но суть всегда одна.
Отличный двигатель, очень благодарный в обслуживании.
В том числе и замена (проверка) свечей накала.
Но не всегда дела идут по маслу, свечу можно заломать при вывинчивании или завинчивании.
Заломаная свеча-это повод рвать волосы на голове или не все так страшно?
Ну так вот, неприятно это конечно…и не 100% что все закончится хорошо (закончится плохо, это если придется обратиться в мастерскую, специализирующуюся на демонтаже заломаных свечей накала и зажигания, либо чего хуже-подъем головы).
Но паниковать не надо.
Будь то свечи на старых авто (11 Вольт), будь то на новых (4.4 Вольт), по форме они одинаковые, и производитель у них один и тот же…Beru (новые от рождения Bosch похоже).
Слабые места у этих свечей одинаковые.
Вот и сегодня подопытным стал V70, D5244T.
С чего все началось:
Человек заметил вокруг 4-х свечей из 5-ти явные признаки пробоя выхлопных газов, появилась детонация двигателя.
Забегая вперед, это было следствием недотянутых свечей при монтаже зимой.
Свечи выкрутились целыми, но не без проблем.
За время эксплуатации, газы проходили по резьбе вместе с сажей и закупорили свечные колодцы.
Открутились они скрипя, но без проблем, а вот вынуть свечу из камеры была та еще проблема.
Было потрачено около получаса на свечу.
Гора сажи не давала высунуть свечку.
Проникающая жидкость и грубая сила делает свое дело. Свечи были демонтированы, почищены, проверены и прокалены.
При заворачивании первой же свечи, получилась проблемка, свеча сломалась при усилии 19Nm…
По какой это причине, вопрос интересный, но не до размышлений…надо что-то делать.
Свеча как свеча. Длинная, очень тонкая (излишне даже).
Проблема с этими свечами одна…если приложить усилие при заворачивании или отворачивании, отламывается часть корпуса с шестигранником. Вот тут
После чего, часть с шестигранником на 8 начинает свободно вращаться вокруг плюсового электрода.
Беда казалось бы, но если удача на нашей стороне, то не все так страшно.
Для дальнейших манипуляций понадобятся вывертыши или ТОРКС на 30-35, гейферные клещи или хорошие плоскогубцы и терпение.
Заломана была средняя свеча, самая «удобная», для этого откручиваем два самореза крепящих жгут проводки в впускному коллектору для обеспечения более удобного доступа к свече.
А теперь…нужно знать строение наших свечек…вскрываем не нужную (благо этого добра хватало).
Вот свеча со срезанным отломавшимся шестигранником :
Разрезав корпус свечи вдоль, видим: корпус и электрод с наконечником.
Видим что внутри корпуса свечи, в месте входа плюсового электрода в наконечник есть утоньшение, а точнее, далее просто идет более тонкая часть электрода. (выделено красным).
Из этого делаем вывод, что если, умудриться сломать электрод именно в этом месте, то получится его вынуть из корпуса свечи, тем самым обеспечить доступ для вывертыша или вбивания TORX.
Беремся ломать ( фоток с машины не делал, дождь был…не до того).
Взявшись клещами или плоскогубцами за хвостовик свечи, шатаем вверх-низ, пытаясь проворачивать.
Понадобится не больше 2-3 минут, как усталость метала даст о себе знать, и электрод сломается в прогнозируемом месте.
сли этого не произошло, соболезную.
Электрод сидит в корпусе свечи не плотно, и и углеродистый метал электрода не самое приятное для высверливания.
Попытки высверлить электрод в демонстрационном образце зажатом в тисках, привело к разрушению корпуса свечи, а это почти 100% последующий подъем «головы».
Ну вот, нам повезло, вынув электрод, вворачиваем в него вывертыш подходящего диаметра (за неимением вбиваем TORX) и начинаем пытаться вывернуть.
В общем, все получится.
Если удалось хотя бы чуть-чуть провернуть свечу, то считайте что все ОК.
Да, может быть и форс мажор: свеча с огромным нагаром и достать ее будет проблема, или ее разорвало «ромашкой» внутри…все это огромные проблемы, но отвернув саму резьбу, мы решаем уже 80% проблем.
Так, не все страшное в самом начале таким является в конце. Безвыходных ситуаций не бывает.
Замена свечей накала: Высверливание. Выпрессовка. Без снятия ГБЦ
Всем привет!
Суть работ опишу ниже, а тут немного предыстории:
Выбрал день и принялся за работу! Уточню, что пробег на машине уже пошел за 300т.км., а свечи ни разу не менялись! Печаль.

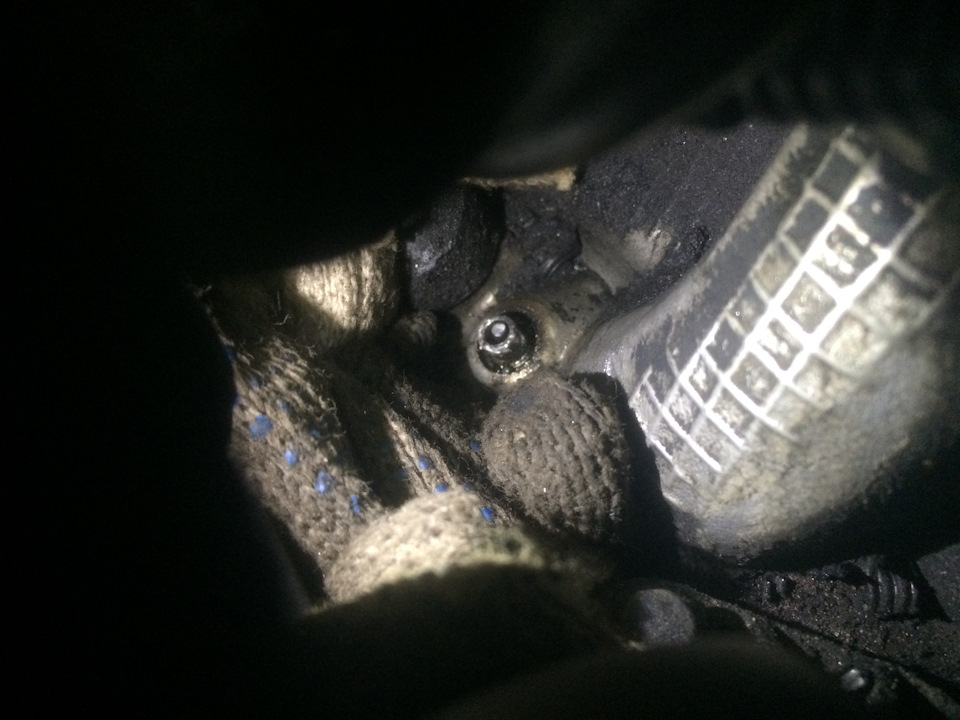

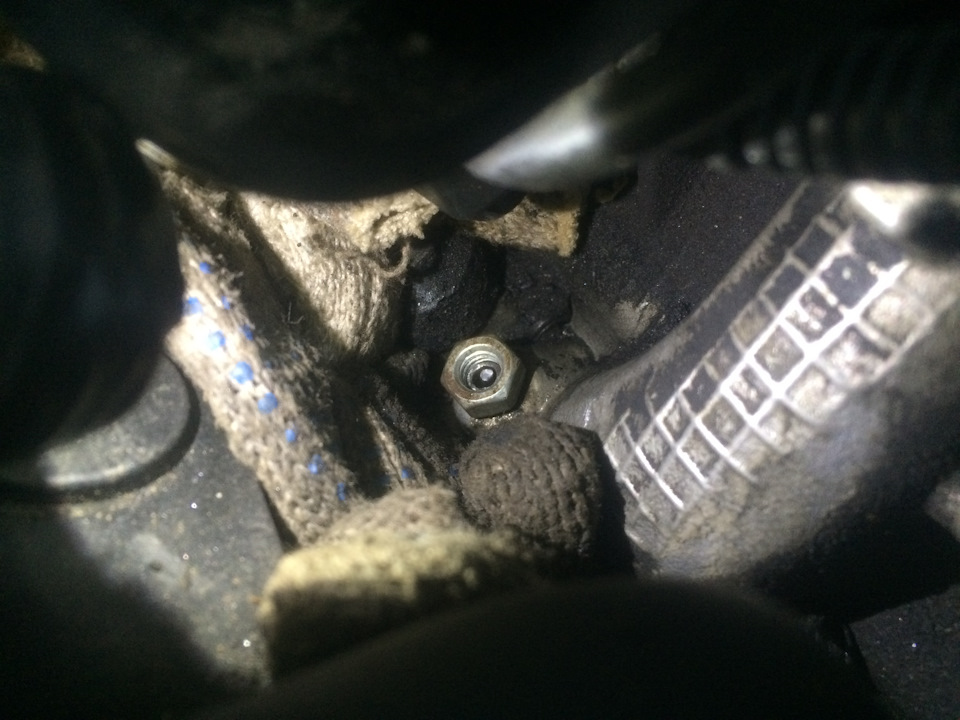

Сразу настроился на то, что могу не успеть добраться до 2-х дальних (к моторному щиту) свечей, либо вообще сам туда не полезу, т.к. занятие довольно геморное, а я не особо автомеханик.
Очистил хорошенько все вокруг них и залил жижей для демонтажа. Выждал в районе получаса и начал потихоньку крутить.
Все ближайшие 4 свечи начали медленно откручиваться, пошли очень легким усилием (были не перетянуты, ведь затягивали их, скорее всего, на заводе). Но потом началась дичь. Я даже не успел сделать по полному обороту, крутил буквально по градусу со скрипами. Сначала показалось, что все 4 я смогу потихоньку выкрутить, ближайшая на правой голове так вообще хорошо пошла, ее я выкрутил первой. Подумал, что так же справлюсь с остальными, но зря я так подумал! Стоило дать чуть больше момента, как я сорвал первую свечу на левой голове. Просто чуть перетянул и она порвалась. Я к этому был готов, но сердце все равно немного екнуло)))

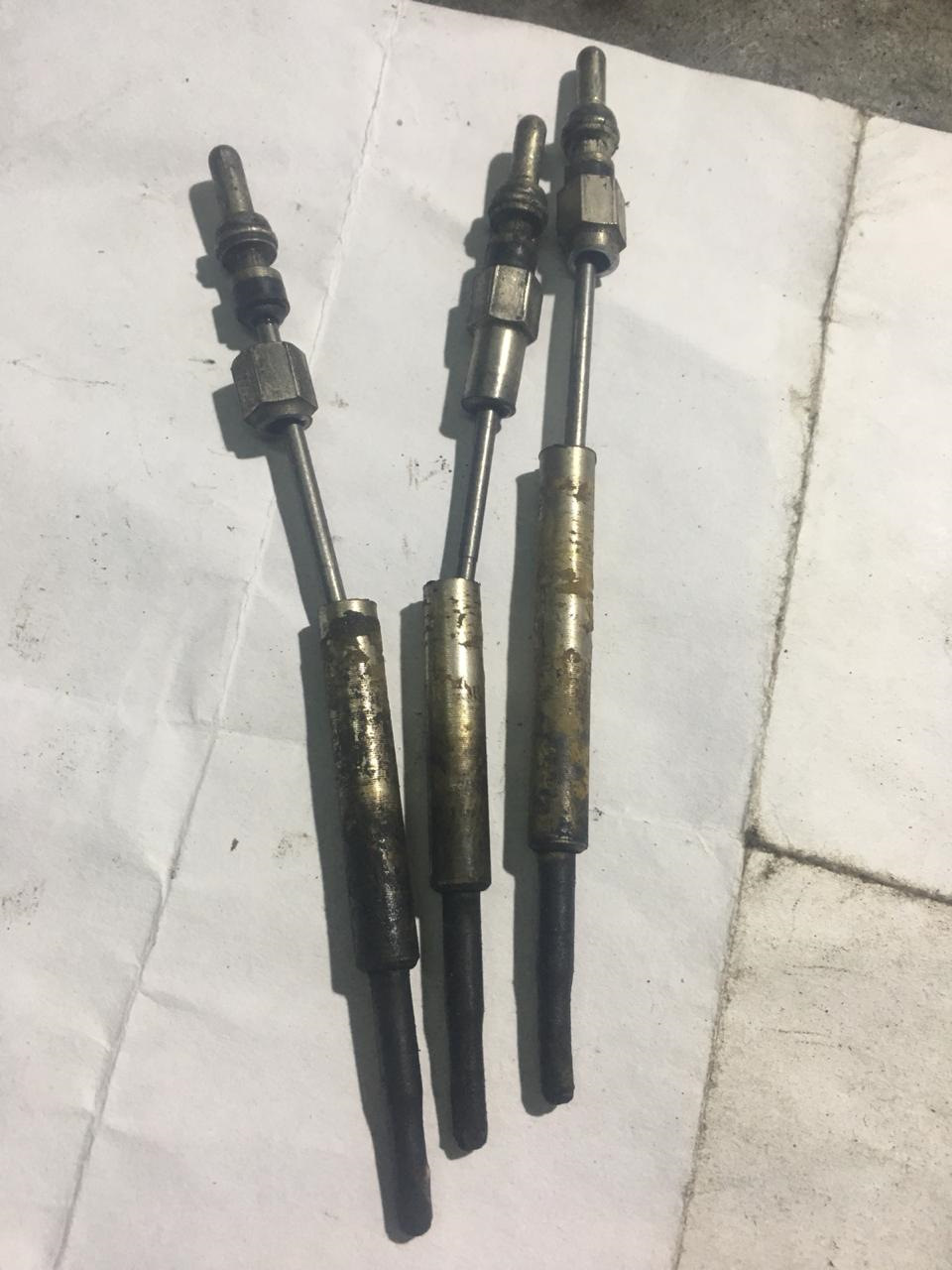

Конечно, перед тем, как воротить эти свечи, я проверил их «на прозвон» мультиметром, все были мертвые и ломать было не жалко, только вот ездить потом с этими обломышами как то не очень.

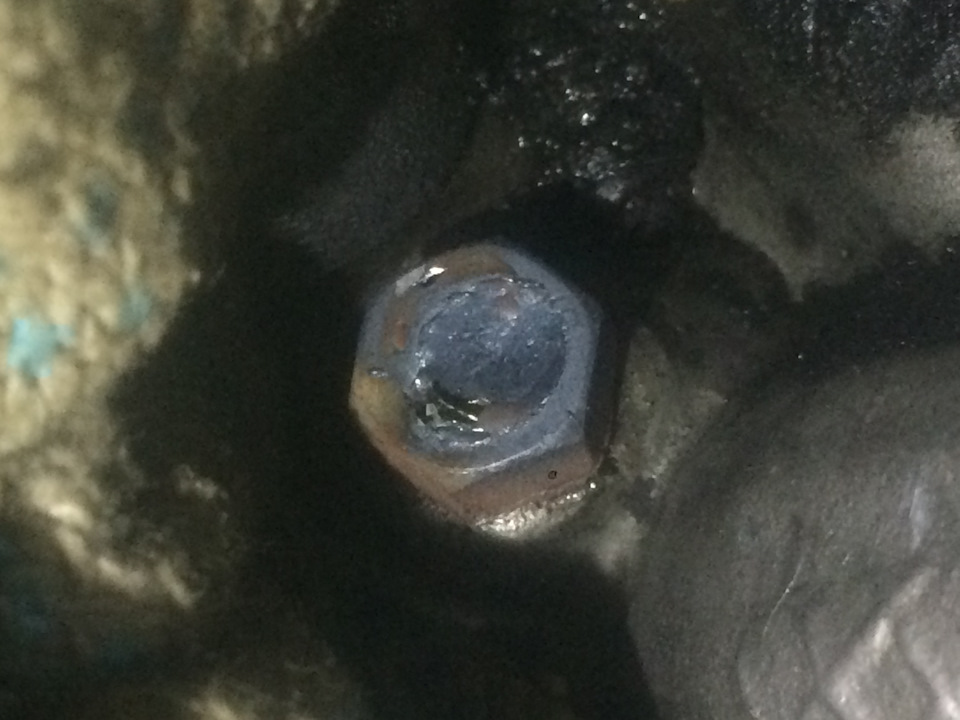

Получилось вывернуть еще на пару градусов, но потом свечу снова порвало)) не по сварке, а именно корпус свечи!

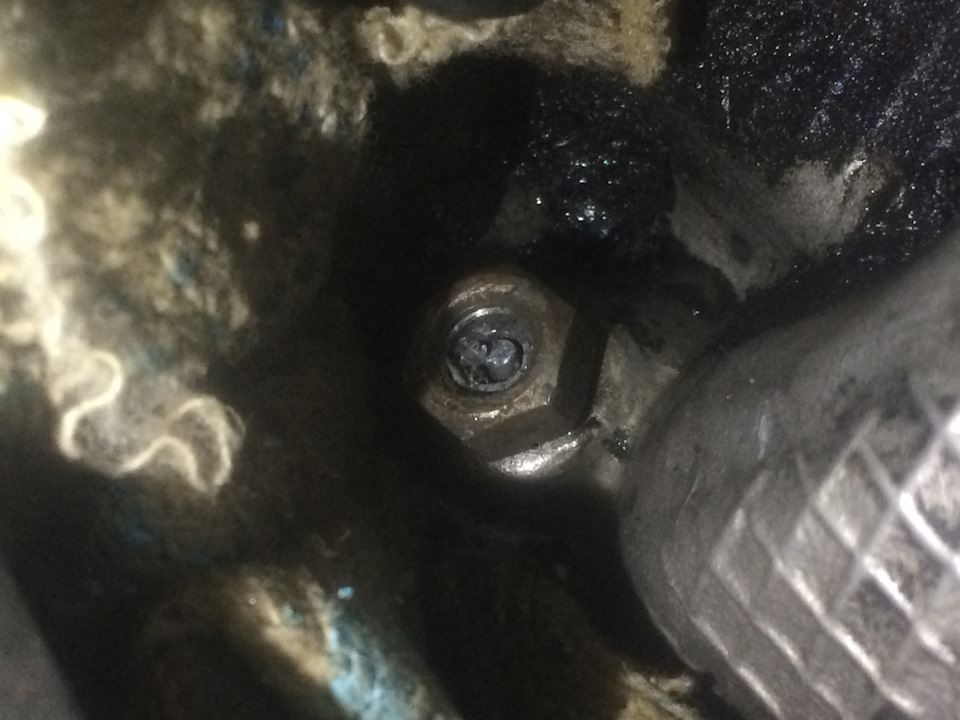

Так и пробовал приваривать еще несколько раз
Но это все не помогало, гайка просто срывалась от усилия. Я понял, что нужно будет искать мастера, который сможет мне все это удалить.

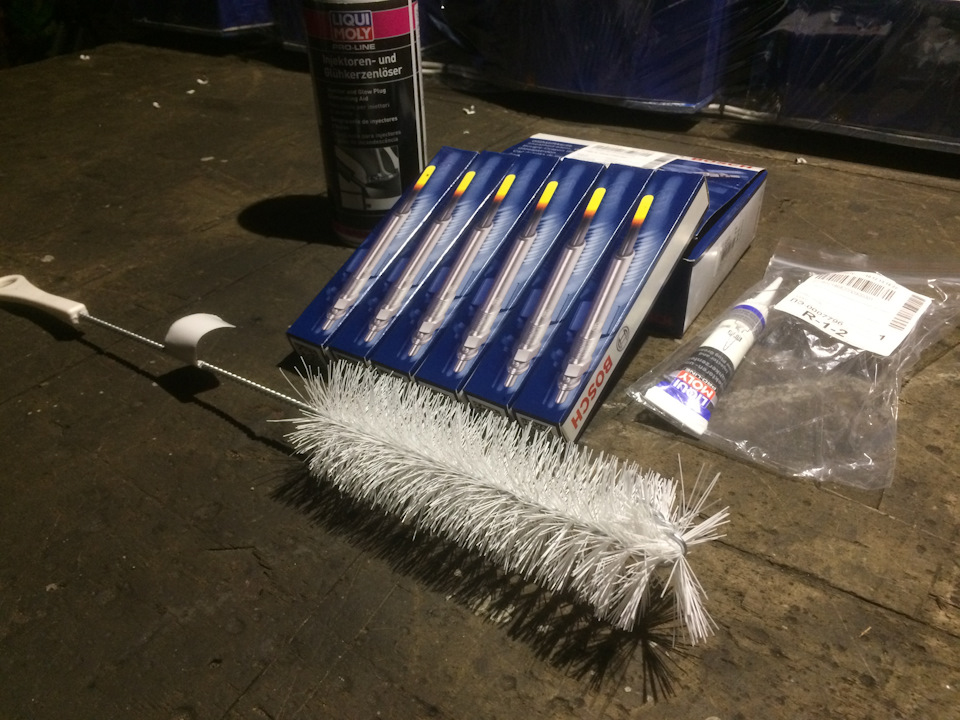

Кстати жидкость от Ликви Моли — не решение. Вообще не понятно как ее можно правильно использовать. Ведь и свечи и форсунки коксуются в самом низу, ближе к камере сгорания. Она физически не может туда попасть, а лить ее на резьбу — толку очень мало. Резьба то идет хорошо, там ничего не закисло и не закоксовало. Вот если бошка снята и есть доступ с обратной стороны, тогда даааа, полей и все растворит. Но так же все сделает и уайт-спирит за 100р., просто на ура. А эта херня стоит +-700р. Если свеча пошла, то вам повезло и она так и так выйдет, а жижу можно плеснуть в самом конце, когда резьба уже вышла, начал выходить корпус свечи, поливаем прямо в колодец и крутим вертим туда сюда, кокс растворяется и свечу легче вынимать.
В общем, забросил я эту затею, почистил колодцы 2-х вывернутых свечей, намазал новые свечи пастой и закрутил, а вечерком сел на авито и погнал искать тех, кто профессионально занимается подобным извлечением. Таких объявлений всего несколько и одно меня очень заинтересовало. Частник, делает все сам, дает гарантию на демонтаж любых свечей, в любом состоянии (хоть рваные, хоть вы туда биту от ТОРКСА забили, хоть сверло свое в ней сломали), выкручивает всё, а самое главное — БЕЗ СНЯТИЯ ГБЦ!
Даже если свечи совсем намертво прикипели, высверливались до самого конца и стружка или еще что либо попало в цилиндры, предлагает банальное решение — эндоскоп и магнит. Все можно выловить и без ущерба для мотора. Кароче, связался с ним в этот же день, договорился и позже приехал. Оставил ему машину, он сразу принялся за работу около 12:00
К 20:00 все было сделано)))
Высверлил одну из моих сломанных свечей буквально через час, вторую мы трогать не стали, об этом опишу в конце.
С дальними двумя (у моторного щита) пришлось возиться весь день, их рвало по нескольку раз, но тем не менее, он их извлек.
Человек с очень хорошим опытом, наличием всего необходимого профессионального инструмента и главное — уверенной гарантией результата (которого мне не могли дать на одном из сервисов ЛР, предлагая настраиваться на съем кузова и т.д. трали вали, все сопутствующие)
Берется за любые проблемы и готов их решить. Не пожалел, что обратился к нему! Если кому интересно, то его контакты кину в ЛС.
Теперь о том, почему не тронули последнюю свечу:
Она стоит в левой голове, ближе к радиатору, прямо под воздушной горловиной клапанной крышки. Именно эта горловина мешает, нет прямого доступа для высверливания. Нужно снимать крышку, для этого нужно снимать все 3 форсунки и еще много чего. Это занимает гораздо больше времени, пост пишу 25 декабря в канун НГ)))
Как вы понимаете, прилипать перед праздниками с тачкой совсем не хочется, поэтому решено было ее вообще не трогать и заняться уже в следующем году), к тому же, есть риски неправильной работы форсунок после демонтажа, да и вообще — проблемы с их демонтажом!
Сейчас все относительно замечательно, по сравнению с тем, что было) холодную машину можно спокойно завести, может чуток «потроить» из одной нерабочей, но это уже не так страшно.
Про ценообразование за работу по извлечению озвучивать не буду, но скажу, что удовольствие не из дешевых. Зато есть гарантия того, что вы не отлистаете капусты за снятие бошек, кузова и всего прочего. Просто берете деньги, отдаете машину и знаете, что получите ожидаемый результат!
Сказ о том, как я выкрутил свечу накала
В итоге мы получаем ровное отверстие, которое и будет нашим направляющим)
Далее, высверливаем резьбу самой свечи, я высверливал d10, под резьбу нашей свечи, а именно м12 шаг 1.25 нужно сверло d10,70-10,75 но я побоялся загубить резьбу, поэтому взял меньшего диаметра.
Далее, выковыриваем резьбу свечи, и у нас остается внутри только послерезьбовая часть, именно она закисает намертво. После этого, беру сверло 6.5 и просверливаю внутрь где то 3 см, после внутри свечи нарезаем резьбу что бы закрутить в нее шпильку.
Вкручиваем внутрь свечки шпильку, я брал какую то советскую, от какого то мотора. Затем надевал на шпильку длинную голловку, далее шайба и пытался вытащить свечу методом выдавливания резьбой. То есть, тяну гайку а шпилька вместе со свечей выходит наружу.
Но увы, две шайбы я замял и так не получилось вытащить эту свечу.Поэтому я быстро метнулся и сообразил из подручных средств обратный молоток, нарезав в квадрате туже резьбу м8, накрутил на шпильку и тут свеча сдалась, выбил ее из посадочного места. Ура!
Ну и дальше как обычно, напихал тряпочки в отверстие, что бы можно было достать пинцетом, зачистил канал от нагара, как смог и прогнал двумя номерами метчиков резьбу под свечу м12х1.25. Далее выдул все компрессором, после ВНИМАНИЕ! не забываем достать тряпочку! Мажем свечу медной смазкой, и совсем несильно затягиваем свечу, момент нужен 10 Н.м
Ну вот, все что осталось от свечки)
Вот такой вот первый опыт мой в такой нелегкой работе. Так что не стоит огорчаться, если есть доступ и с правильным подходом можно сделать все что угодно! Я для себя сразу понял важную вещь, не использовать эстракторы, и прочие trox, а сразу браться сверлить. Но у каждого свой подход, и каждый выбирает решение сам.
Ну и сказке пришел конец, а кто дочитал столько букв до конца молодец!)
Спасибо за внимание, вместе мы облегчаем нашу работу!)
Всем бобра и удачи на дорогах)
