Советы мастеров по самостоятельной замене термостата на Ладе Гранте (16 клапанов)

Термостат предназначен для перенаправления потока антифриза при достижении определенной температуры двигателем. Конструкция регулятора такова, что с момента запуска мотора и до его прогрева до 90°С тосол циркулирует по малому контуру.

После 90°С термостат открывает клапан, перенаправляет антифриз по большому кругу через радиатор системы для отдачи избыточного тепла.

Внешний вид новой запчасти

В процессе работы возникают различные сбои, поломки, вызванные дефектами, наслоениями, ржавчиной. Как и любой другой агрегат, регулятор требует постоянной профилактики, диагностики.

О том, как обслуживать термостат самому, рассмотрим на примере автомобиля Лада Гранта.

Последовательность действий при замене термостата на Ладе Гранте (16 клапанов)

Где расположен термостат на Ладе Гранте

В автомобилях марки Лада Гранта распределитель потоков жидкости расположен с тыльной стороны блока цилиндров в правой части моторного отсека.

В руководстве по эксплуатации термостат указан на отрезке магистрали между радиатором и блоком цилиндров.

Малый круг состоит из рубашки, помпы, печного отопителя. Большой круг имеет аналогичную конструкцию, плюс радиатор системы охлаждения.

Водителю на заметку! В модификациях Лада Гранта (16 клапанов), также как и в 8-ми клапанной, отопитель закольцован на малый круг. В предыдущих моделях ВАЗа схема была параллельна.

Следуя данным инструкции по эксплуатации, регулятор должен активироваться уже на отметке в 90°С. Фактический диапазон составляет 78 — 93°С.

Негативных последствий от преждевременного перехода в открытый режим нет. В качестве побочных эффектов выделим:

Ресурс замены термостата на Ладе Гранте (16 клапанов)

Длительность эксплуатации регулятора на Ладе Гранте — 70 – 75 тыс. км. В зависимости от частоты использования машины и скачков температурных режимов интервал может увеличиться на 5 — 7%.

На практике, при условии бережного отношения к автомобилю, систематического обслуживания термостат выхаживает не менее 80000 км.

Признаки необходимости замены термостата на Ладе Гранте (16 клапанов)

Особенности версии Лада Гранта с кондиционером

Отличий в конструкции термостата в версии Лада Гранта с кондиционером нет. Отличен лишь способ фиксации печного отопителя.

Пошаговая инструкция по замене термостата Лады Гранты (16 клапанов)

Необходимые материалы, инструменты:

Последовательность действий

Водителю на заметку! Проверить исправность прежнего термостата можно следующим способом: положить его в емкость с водой, подогревать на медленном огне. При достижении 85 – 90°С шток должен перемещаться вверх, имитируя открытия клапана.

Отзывы

Вывод

Системы охлаждения 8-ми клапанной и 16-ти клапанной модификации Лады Гранты во многом схожи между собой. Место крепления терморегулятора идентичное, схема подвода патрубков подачи – обратки тосола аналогичная.

Источник

Особенности замены термостата на Ладе Гранте 8-клапанной

Термостат в автомобиле Лада Гранта — это регулятор температуры жидкости, которая циркулирует в системе охлаждения. Конструкция регулятора позволяет перенаправлять потоки антифриза по большому (малому) кругу для ускорения прогрева двигателя.

Внешний вид термостата на Ладе Гранте

Периодические перегревы мотора и недостаточное количество антифриза способствует преждевременному выходу из строя термостата. О том, как самостоятельно провести замену, рассмотрим на примере автомобиля Лада Гранта.

Последовательность действий при замене термостата на Ладе Гранте 8-ми клапанной

Где расположен термостат на Лада Гранта

В семействе автомобилей Лада Гранта «регулятор потока» зафиксирован на внешнем корпусе блока цилиндров с тыльной стороны. Схематически он расположен на отрезке магистрали между блоком цилиндров и радиатором системы охлаждения.

Место расположения запчасти

При достижении температуры в 90°С регулятор перенаправляет поток антифриза из малого круга к большому. Малый контур конструкционно состоит из:

Водителю на заметку! В модификациях Лады Гранты отопитель закольцован на малый контур, а не параллельно, как это было в предыдущих моделях ВАЗа.

При достижении температуры в 90°С клапан регулятора открывается, тосол начинает циркуляцию по большому кругу, проходя через радиатор охлаждения.

Преимущество малого круга в том, что антифриз, выходя из блока, сразу поступает на регулятор потока, что позволяет более точно определять градус тосола.

Вместе с тем, термостат на Ладе Гранте открывается уже на отметке в 85°С, а не 90°С, как указывает изготовитель в руководстве по эксплуатации. Фактический диапазон варьируется от 78°С до 93°С.

К счастью недогрев критических последствий не имеет, но не желателен. Подобные систематические действия приводят к ухудшению смазки, недогреву горючей смеси, вследствие чего топливо не в полном объеме сгорает в цилиндрах.

Ресурс замены термостата на Ладе Гранте 8 клапанов

Четкого интервала замены регулятора нет, такие цифры не приводит даже изготовитель. На практике владельцы руководствуются принципом снижения эффективности работы печного отопителя.

Средний ресурс эксплуатации термостата для Лады Гранты составляет 65 – 75 тыс. км. При условии соблюдения рекомендаций изготовителя, бережного отношения к технике интервал может быть увеличен на 5 – 7 тысяч.

Комплектация деталей — подготовка к установке

Признаки необходимости замены термостата Лады Гранты 8 клапанов

Особенности версии Лада Гранта с кондиционером и без кондиционера

Конструкционных особенностей модели с установленным кондиционером и без — нет. Форма и размеры термостата идентичные. Отличия лишь в способе демонтажа печного отопителя.

Пошаговая инструкция по замене термостата Лады Гранты 8 клапанов

Необходимые материалы, инструменты:

Последовательность действий

Водителю на заметку! Если слитый антифриз без осадка, то его можно в последующем использовать повторно. В противном случае замените жидкость в системе охлаждения в полном объеме.

Водителю на заметку!

При температуре воды 96 – 98°С шток баллона должен полностью выдвинуться на расстояние не менее 8.0 мм. Уплотнительное кольцо заменяем новым. Перед монтажом очищаем поверхность головки блока цилиндров от возможных наслоений.

Отзывы

Регулировка нового термостата

Вывод

Система охлаждения на Ладе Гранте реализована на порядок выше предыдущих аналогов. Прямое подключение радиатора печного отопителя позволило достичь максимальной теплоотдачи.

Источник

Замена термостата

Обновление от 1 ноября 2016

На форуме я купил вернет. Сегодня его установил.
Думаю на зиму в самый раз будет. И главное он имеет тарелку немного под конус, держит значительно лучше.
Шток у него чуть тоньше (и щель открытия меньше родного). Но судя по размеру щели думаю и на лето вполне хватит.

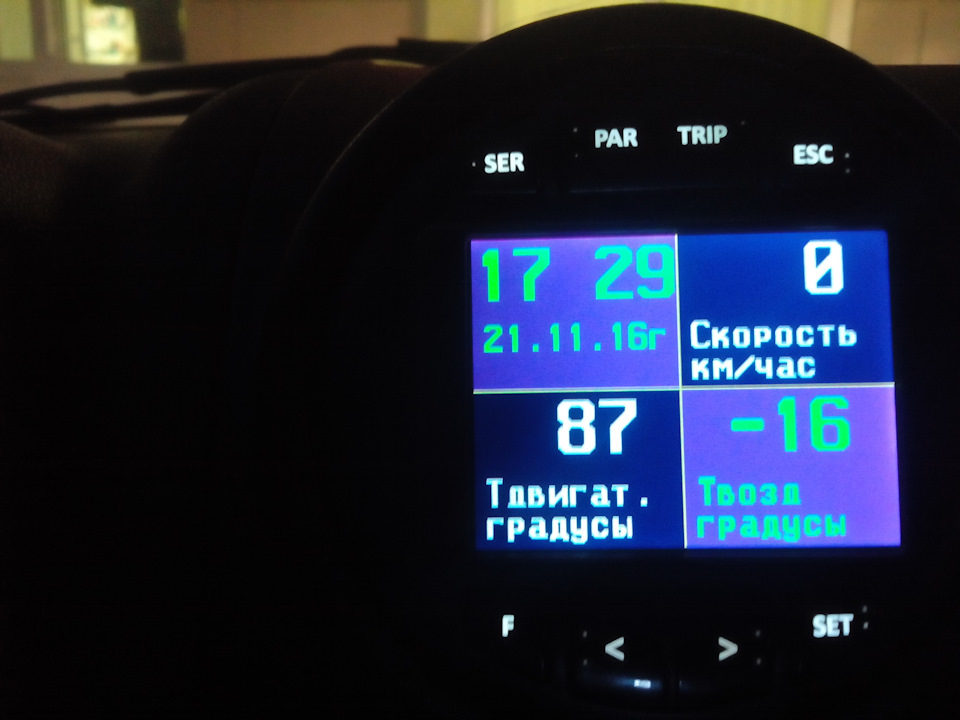

На ходу, на улице было чуть ниже нуля. Думаю он примерно на +86С начинает открываться, после чего из радиатора идёт холодный поток. На грантотермосе в принципе провал в порядке вещей (грантоСОД — перекрывает подачу из радиатора и в момент открытия термостата из радиатора в ГБЦ идёт очень холодная жижа. В морозы есть смысл всё таки прикрывать радиатор.

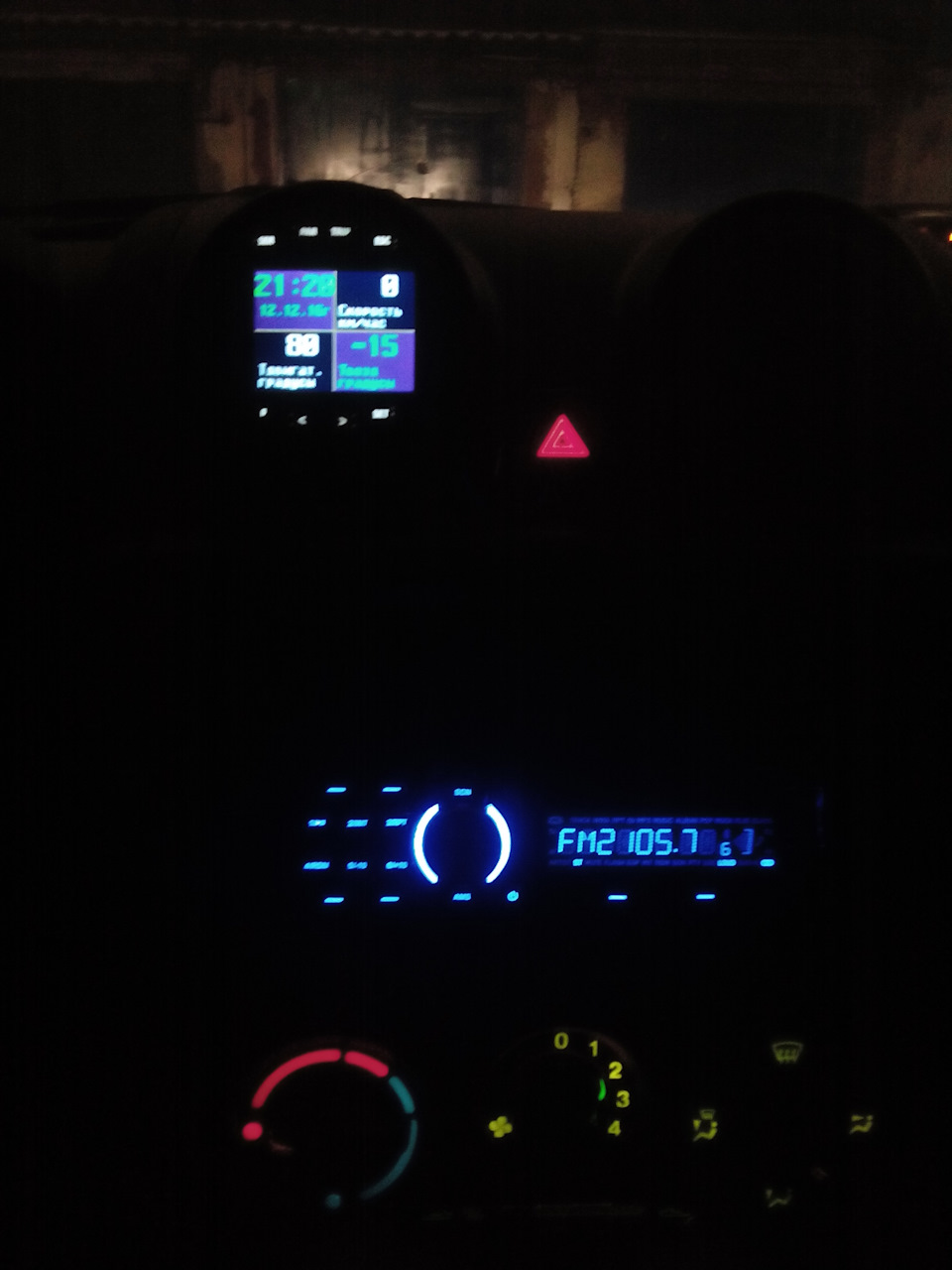

Молотил долго на ХХ, включил отопитель на 3ю скорость, а ТОЖ стабильно встала на +88С.

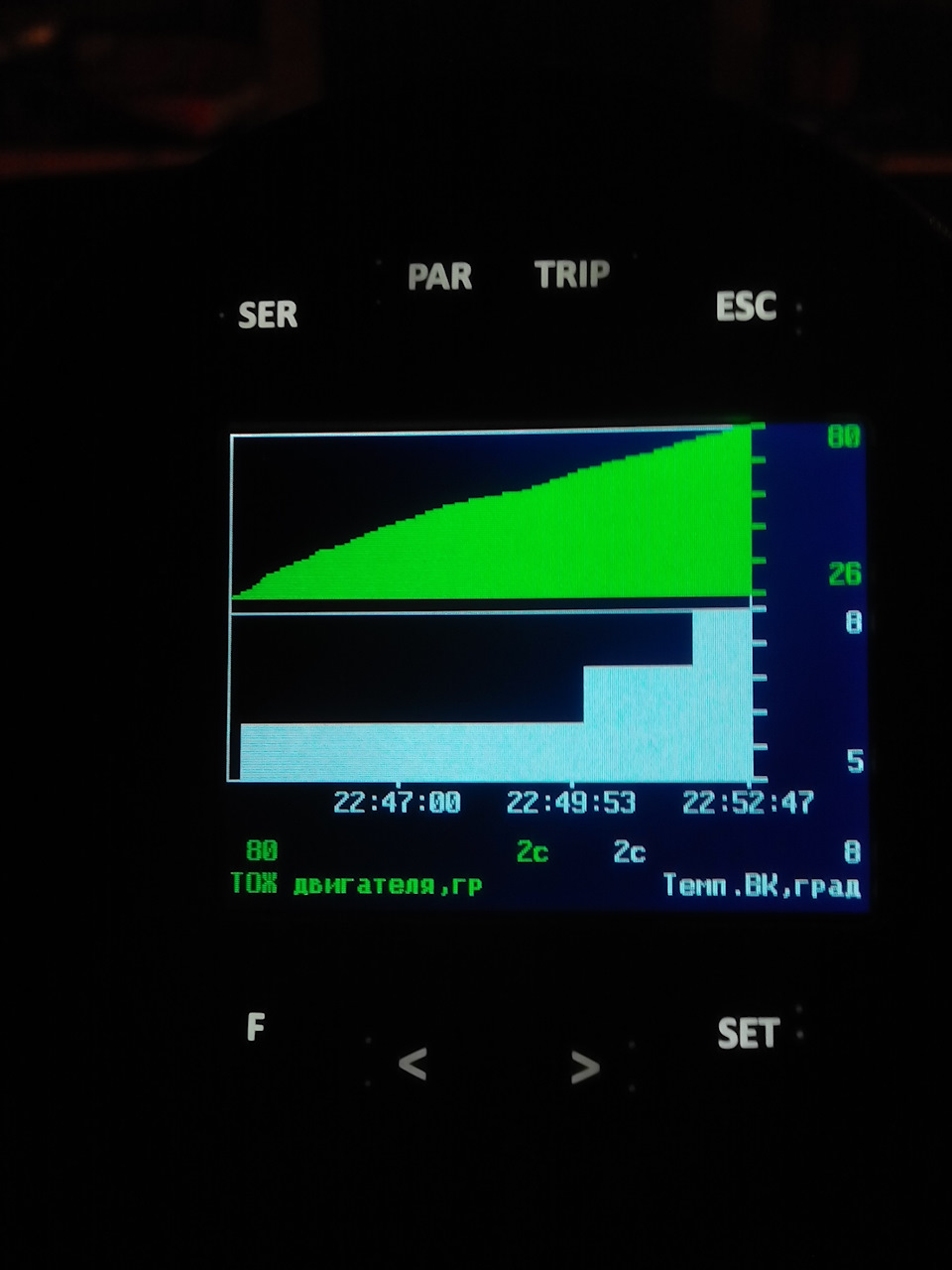

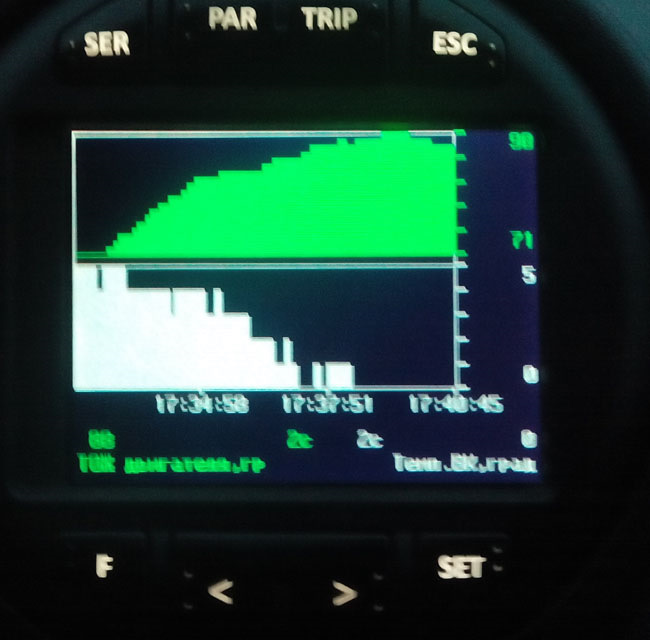

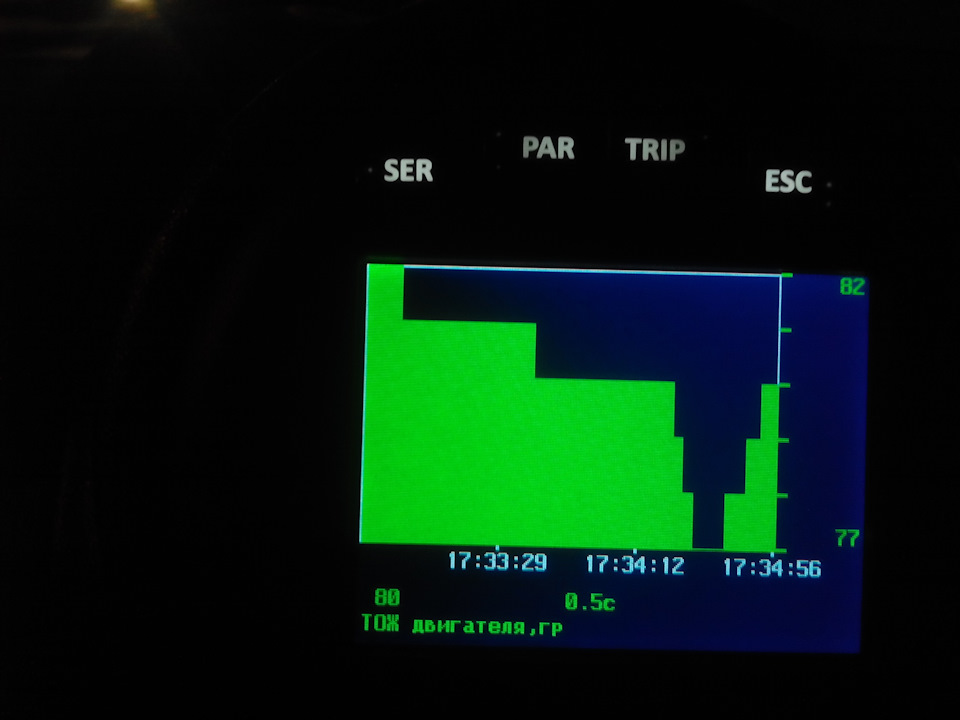

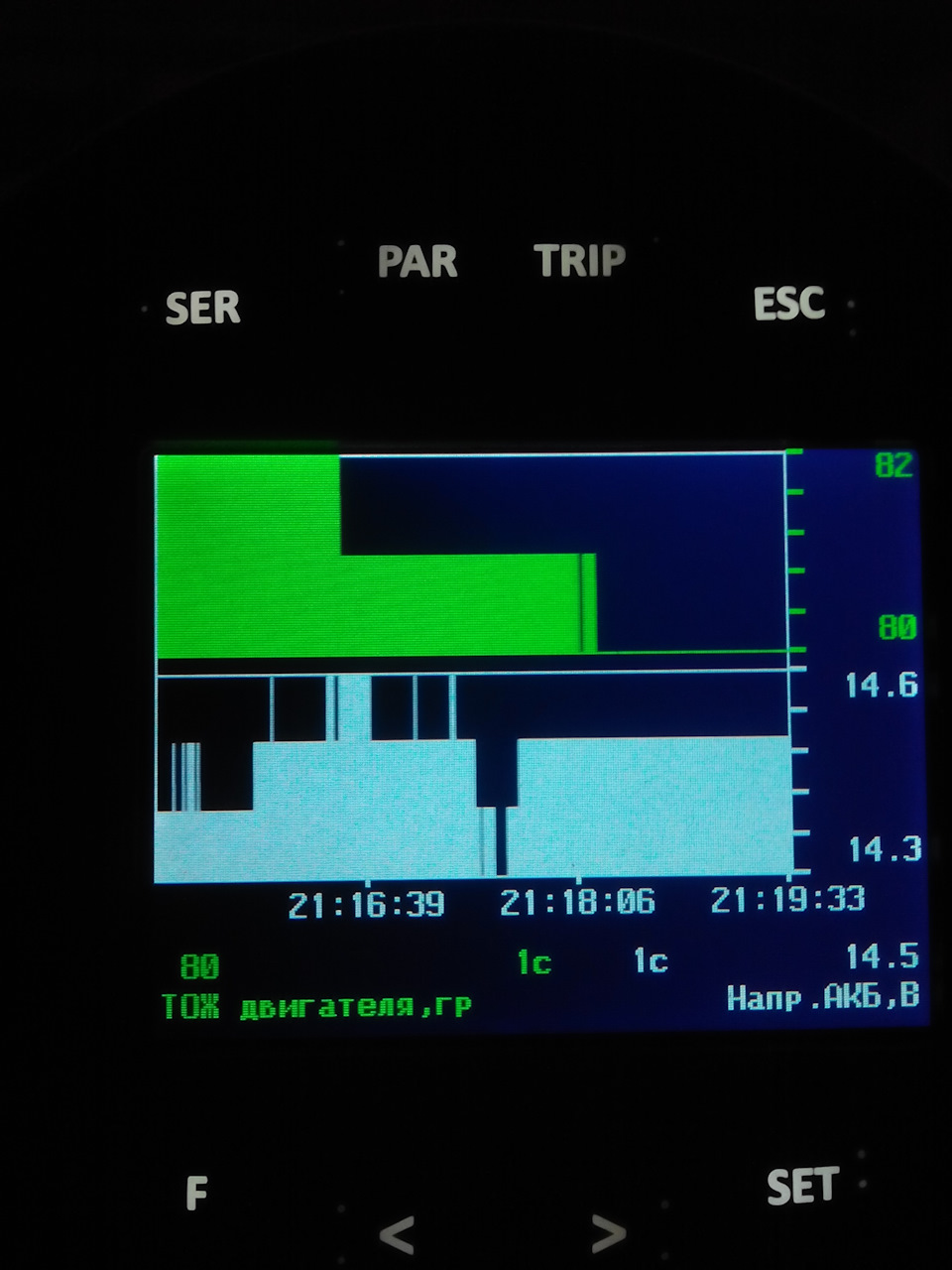

Кстати на всех графиках есть шкала времени — с момента как завёл мотор и дальше не глушил его. Немного хотел воздух выгнать, но вроде не чего почти не вышло.

Процесс замены не фоткал. Как слить ОЖ через шланг пароотвода уже много видео есть.
Потом я снял толстый шланг и подставил чеплашку туда. Т.к. старый термостат пропускал, то в щель легко слил остатки (зажал толстый шланг и ещё раз насосом дунул в РБ). Поэтому не чего практически не пролил и соотв. залил тоже, что и слил (чуть выше max, спустил воздух и стало чуть выше min, как и было).

Щель сбоку кажется крайне малой, на фоне родного, но там конус и если смотреть через верх дыра вполне достаточная. Хватит даже летом, если мотор не нагружать по полной.

Ещё немного доработал точку опоры. Не знаю нужно ли?
Т.к. у родной вставки шток чуть шире, чтобы исключить какой то перекос термостата сделал эту доработку.
Холодной сваркой заполнил место под шток. И выдавил штоком там ямку. Застыло за 1 час, доработал отверстие и вставка теперь ровно по центру стоит.

Лада Гранта 2013, 87 л. с. — своими руками

Машины в продаже

Комментарии 18

А каталожные номера этих вахлеров есть у кого нибудь?

www.lada-granta.net/showthread.php?t=12216&page=86 тут в теме много раз встречались, но тема крайне разрослась. Искать тяжело

я в раздумьях, есть ли смысл ставить термостат по горячее если и с родным летом двигатель и коробка в городе греются до 100 и чуть больше? переставлять термостат по сезону- не вариант

Но решил если уж менять, то поставить погорячее, всё таки дело к зиме. А там по весне подумаю оставить этот или что то доработать по своему.

Менять по сезону не хочу, пожалуй оставлю все как есть, а если и буду делать то заморочусь так-www.lada-granta.net/showp…php?p=493234&postcount=27

Интересно посмотреть как все таки он будет работать летом, у моей машины в это лето с родным термостатом чуть пробка в городе, сразу же 100- 103 после ниже 90- 95 не опускалась, плюс в коробке жижа тоже ниже 100 не остывала

Всё хорошо, в пробках с кондиционером температура выше 97 градусов не росла, при условии что чистые радиаторы, и работают оба вентилятора, на конденсаторе двигателе. Заводской обычно сбивает температуру на полной скорости.

Да с двигателем то проще кондер включил пошло охлаждение от вентилятора, а температура коробки то почти не падает, в пробке, а по тихой растёт.Радиаторы точно чистые

Интересно посмотреть как все таки он будет работать летом, у моей машины в это лето с родным термостатом чуть пробка в городе, сразу же 100- 103 после ниже 90- 95 не опускалась, плюс в коробке жижа тоже ниже 100 не остывала

Думаю маловато отверстие для пробок (если реально жарко будет). Вот то что на фото вверху (это когда кипятил вернет), почти такое и есть полное открытие при кипении вернета.
В фото внизу в сообщении это щель в родном BEHR и это при том, что он на воздухе уже начал закрываться. Т.е. щель у родного завидно большая.
Думаю в пробках производительность радиатора будет выше, чем щель в термостате. Но у нас в городе нет пробок в принципе. По трассе при среднем расходе даже 8л на 100 думаю тепла от ДВС не много. Самое сложное, это когда надо трогаться с места каждые 3 метра, как то в Абакане было ДТП на авиадуге возле рынка и тянулась до щетинкина, дак я там устал педаль сцепления нажимать (не думал, что она такая тугая может стать).

Источник

Термостат автомобиля Лада Гранта

Термостат Лада Гранта — это прибор терморегуляции двигателя. От его исправности зависит статичность температуры прогрева мотора на Гранте. Это своеобразный переключатель направления движения тосола по внутреннему и внешнему контуру системы охлаждения автомобиля Лада Гранта.

Что такое термостат и для чего он нужен

Термостат (ТС) представляет собой автоматическое устройство, которое регулирует температуру охлаждающей жидкости. Главное назначение прибора заключается в том, чтобы способствовать быстрому разогреву двигателя и в то же время не допускать его перегрев. Охлаждающая жидкость (ОЖ) сначала циркулирует по малому кольцу (рубашка ДВС — помпа) пока её температура не достигнет 89–92 °С. Затем ТС открывает клапан, направляя поток ОЖ в большое кольцо системы охлаждения (радиатор — теплообменник печки — расширительный бачок).

Во время работы двигателя клапан термостата находится в постоянном движении, уменьшая или увеличивая проход ОЖ во второй большой контур, в зависимости от интенсивности эксплуатации мотора и температуры воздуха снаружи автомобиля.

Устройство и принцип работы

На Грантах, как с 8-ми, так и 16-ти клапанными двигателями устанавливают термостаты Лузар LT0191 и LT190. Своим принципиальным строением ничем не отличаются от аналогичных приборов на других автомобилях. ТС на Гранте представляет собой, отлитый из латуни, цилиндр с крышкой и отводным боковым патрубком. Его основной деталью является термоэлемент.

Он представляет собой медный баллон, заполненный специальным воском (церезином). При повышении температуры воск расширяется, выталкивая шток наружу, который в свою очередь упирается в седло клапана. При достижении температуры выше 92 °С шток полностью открывает клапан, освобождая проход ОЖ в большой контур через радиатор.

При понижении нагрева ОЖ воск в баллоне будет сжиматься. В работу включится возвратная пружина, которая вернёт шток в первоначальное положение, а клапан закроется.

Место установки термостата Гранта

Местоположение ТС может несколько отличаться в автомобилях Гранта с 8-ми и 16-ти клапанными двигателями. Прибор находится сбоку блока цилиндров. Он примыкает своим посадочным местом к выходному отверстию рубашки двигателя через прокладку. Прибор закреплён тремя гайками на шпильках, установленных в теле корпуса мотора.

Как проверить термостат Гранта

Может наступить такой момент, когда ТС перестанет нормально функционировать и возникнут такие явления, как:

В этой ситуации надо знать, как проверить термостат. Это можно осуществить тремя способами.

Тактильный метод

Двигатель прогревают до тех пор, пока на панели приборов показания датчика не достигнут нужной величины. Капот поднимают и рукой щупают нижний отводной патрубок радиатора. При исправном приборе шланг окажется горячим. Однако, способ не даёт полное представление о работоспособности ТС.

Визуальный контроль

Прибор снимают с автомобиля и помещают его в ёмкость, подвешивая в воде. Визуально будет видно движение клапана. При кипении воды седло опустится, открывая отверстие. Во время остывания клапан будет наоборот подниматься и закроет проход.

Лабораторное испытание

Термостат тоже помещают в водную среду, но опираю на твёрдое основание. К сосуду с водой подводят штатив с индикатором часового типа, шток которого будет жёстко опираться на верхний клапан ТС. При нагреве воды фиксируют показания индикатора. Но этот способ довольно сложно осуществить в условиях гаража, поэтому им редко пользуются водители Лады Гранта.

В интернете нередко публикуются советы по ремонту терморегулирующего прибора. Но этого не стоит делать по причине того, что прибор не подлежит восстановлению в полной мере. Лучше всего купить и установить новый термостат на Гранту.

Замена термостата Гранта

Со временем прибор может исчерпать свой ресурс, и клапан не будет правильно срабатывать. ОЖ не сможет обращаться в большом контуре и проходить через радиатор. Жидкость, оставаясь в рубашке движка, будет быстро нагреваться и закипать. В другом случае клапан замирает в открытом положении, и жидкость всё время проходит по большому контуру. Двигатель будет долго прогреваться. При этом резко возрастёт расход топлива. Особенно это заметно в холодную погоду. Автомобиль будет нуждаться в срочной замене термостата.

Пошаговая инструкция по замене термостат на Ладе Гранта

Перед началом работы нужно подготовить инструмент: ключ TORX T30, торцевую головку на 13 и крестовую отвёртку. После этого поступают следующим образом.

Заключение

Вовремя выявленная поломка термостата, избавит владельца Гранты от больших непредвиденных расходов на ремонт двигателя. Перед тем, как покупать новый термостат, нужно убедиться в принадлежности прибора к данной модели автомобиля лада Гранта. Покупать запчасть нужно только проверенного бренда, не стоит приобретать дешёвые подделки.
