Как врезать манометр в домкрат

Переделка домкрата для пресса

Продолжение предыдущей записи про пресс.

Исходный материал — гидравлический домкрат с металлолома.
На домкрате написано 12т. Соответствующие усилия понадобились, чтобы его разобрать.

Чтобы отвинтить гаечку, держащую корпус, пришлось изготовить специальный ключик.

Домкрат положил в швеллер, сверху поставил Андруху, а ключик крутил трубой.
Примерно так:

Причём, труба длиной меньше 2-х метров не подходит!

Разобрав домкрат, промыл и продул внутренности, в отверстии забора жидкости нарезал резьбу М6.

В нее вкрутил тормозную трубку 6 мм с резьбой на конце.
Трубка идет почти до самого верха резервуара.

Отверстие в корпусе для заполнения жидкостью заглушил, а почти в самом верху просверлил еще одно. После сборки и заполнения жидкостью домкрат смог работать вверх ногами.

Для крепления домкрата к прессу из швеллера 18 см изготовил опору. К ней домкрат привинчен двумя болтами М8. К опоре сверху шпилькой М14 привинчена перекладина, к которой также цепляются возвратные пружины.

Со стороны поршня пружины цепляются к чашке (сделана из гайки от амортизатора).

Опору на прессе можно для удобства сдвигать вправо-влево и закрепить в нужном положении.

Чтобы качать сверху вниз (так как-то логичнее), рычаг насоса переделал — приварил к нему сверху отрезок трубы, которая смотрит в обратную сторону.

Для повышения усилия в трубу можно вставлять дрын.

Для того, чтобы рычаг и спускной клапан смотрели в одну сторону, к основанию приварил еще одну опору для рычага, напротив той, что была на домкрате.

На спускной клапан надел ручку (сделана из ручки регулировки сиденья Москвича)

Для фиксации оправок сбоку просверлено отверстие для винтика.
Сверлил сам дрелью, ибо непьюшчэва фрезеровщика в наших краях вообще невозможно найти.
________________________

Учитывая нелегкую прошлую жизнь этого домкрата, когда качаешь, подтекает масло из-под манжеты маленького поршня. Тем не менее, душит доообра, всякие шкворни вылетают аж с выстрелами.
Ремкомплект пока не нашел, думаю, если манжету заменить, течь прекратится.

Источник

29) Инструмент в гараж: домкрат, манометр, съёмник фильтра

Вот обзавелся для себя, или для машины (?), кое-каким инструментом, или оснасткой (?), как понимать?!
Начнем с малого.

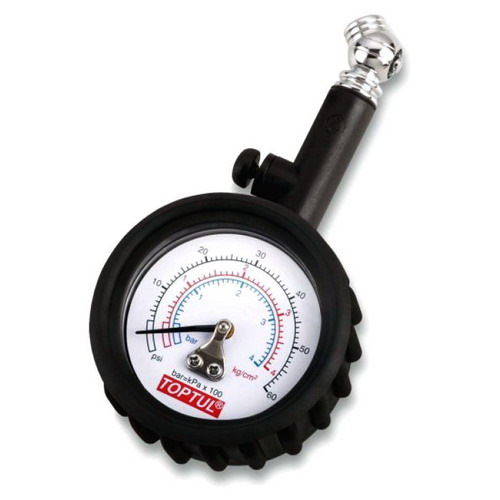

1) TOPTUL *JEAP060A* — Манометр шинный 0-4 bar
Давно хотел заиметь хороший шинный манометр со шкалой не 10 бар, как обычно, а меньше, скажем 4-6 бар, так как для легкового автомобиля обычно давление в шинах около 2 бар, а как известно, чем величина шкалы ближе к результатам измерения, тем точнее сами измерения!

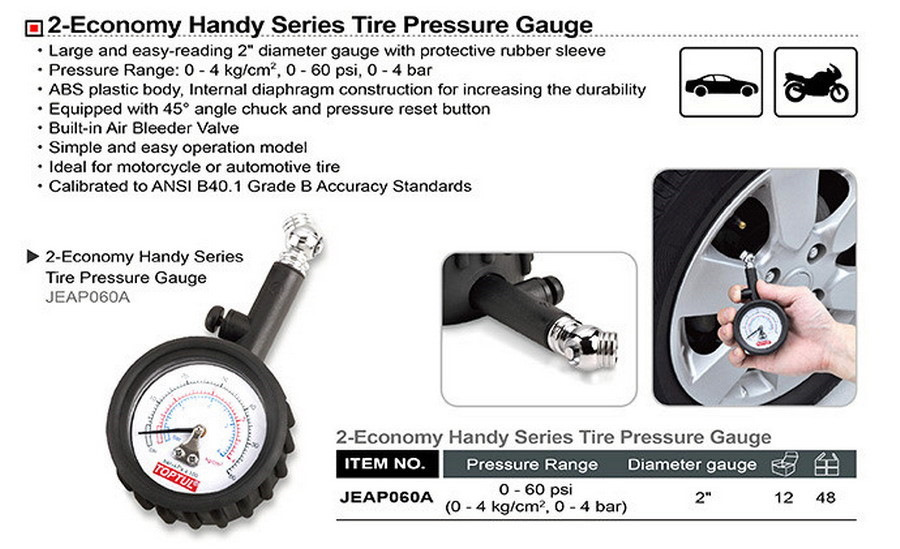

Вот попался хороший, на мой взгляд, манометр TOPTUL *JEAP060A* (Тайвань) — корпус выполнен из прочного материала с ребрами от скольжения и защищающими при ударах. Прокалиброван в соответствии стандартам ANSI B40.1 класс точности B.
