Как восстановить шлейф на планшете
Пайка поврежденных дорожек гибкого шлейфа
Необходимость в восстановлении нарушенного шлейфа из нескольких проводов или дорожек чаще всего возникает в случаях, когда устройство или гаджет по той или иной причине были повреждены. Это может произойти из-за попадания влаги внутрь прибора или нарушения контакта вследствие неаккуратного обращения с имеющимися соединениями.
Усугубляет ситуацию то, что полностью заменить гибкую ленту из проводов не всегда представляется возможным (если только не обратиться в специализированную мастерскую с просьбой подыскать подходящие для гаджета запчасти). Именно по этой причине может потребоваться самостоятельная пайка шлейфа матрицы телефона, ноутбука, телевизора или другого прибора.
Основания для восстановления
Ремонт (восстановление) нарушенных соединений имеет смысл лишь тогда, когда невозможно найти замену повреждённой ленточке или отдельным контактным сборкам. Пайка гибкого шлейфа целесообразна и в тех случаях, когда порваться могла лишь незначительная часть проводников, которые при желании можно запаять миниатюрным паяльником.
В случае отсутствия специального инструмента и опыта пайки лучше всего обратиться в ремонтную мастерскую. В противном случае можно испортить шлейф окончательно.
За ремонт ноутбука, например, придётся заплатить значительную сумму (порядка 400-600 рублей), зато можно быть абсолютно уверенным в качестве нового соединения. Но даже в этом случае удаётся найти варианты экономии на устранении любой неисправности. Для этого, в частности, можно будет обратиться за помощью к приятелю, который сможет припаять оторвавшийся провод.
Самостоятельный ремонт
Перед тем как определиться с вопросом, можно ли запаять шлейф самостоятельно – важно учесть следующие факторы:
Так, если в мобильном устройстве не действует всего лишь одна кнопка – паять весь шлейф целиком, возможно, не потребуется. В этом случае достаточно будет перепаять подводку только к одному контакту.
Инструменты и материалы
Для самостоятельной пайки повреждённого шлейфа необходимо будет подготовить расходные материалы и инструменты:
Помимо этого, для работы потребуются мягкая кисточка, клейкая лента и бокорезы. Большинство материалов всегда есть у домашнего мастера, так что их не придется даже покупать.
Порядок восстановления
Прежде, чем припаять шлейф у дисплея, например, следует зафиксировать на изолирующей пластинке подлежащий восстановлению участок. Для этого удобнее всего воспользоваться двухсторонней клейкой лентой.
Закрепление гарантирует механическую жесткость во время пайки и в будущем обеспечит дополнительную прочность паяного соединения.
После этого нужно поместить участок с нарушенным шлейфом под экран с линзой микроскопа и посредством хорошо отточенного скальпеля очистить место контакта от слоя изоляции (примерно1-1,5 мм от разрыва). Затем при помощи кисточки нанести на очищенный контакт тонкий слой подготовленного ранее канифольного раствора.
После основательного прогрева паяльника его жалом с небольшим количеством припоя надо дотронуться до подготовленных к пайке участков. При излишках припоя их удаляют, поскольку иначе можно будет перемкнуть ими соседние дорожки. Вслед за этим берётся кусочек проводника с освобождённой от лака и хорошо залуженной жилой, которая затем прикладывается к одному из концов шлейфа.
В заключении, отмерив длину жилы по размеру контакта и откусив бокорезами её остатки, можно будет припаять второй конец к ответной части восстанавливаемого участка.
Наращивание шлейфа
В том случае, когда обрыв обнаружен между подвижными частями (на месте постоянного изгиба шлейфа) – его потребуется нарастить.
Для этого можно будет воспользоваться схожей по структуре вставкой, у которой ширина, количество дорожек и их размер соответствуют восстанавливаемой ленточке.
В начале ремонта следует разрезать шлейф в месте повреждения и зачистить каждую дорожку с обеих сторон. То же самое нужно будет проделать с подготовленной ранее вставкой.
Главное – внимательно проследить за тем, чтобы дорожки на всех соединяемых участках шлейфа были точно совмещены.
После этого останется лишь запаять каждую из соединяемых частей, так же как это делалось для двух концов.
После соединения контактов следует удалить растворителем излишки флюса и проверить с помощью лупы качество пайки. После этого необходимо дополнительно изолировать восстановленные места посредством липкой ленты.
Если работы по пайке проводились аккуратно, то ремонт можно считать успешно завершенным – прибор будет снова работать.
Восстановление шлейфа 🥝 ремонт, как припаять и починить своими руками
Поделиться в соц. сетях:
Знакомы ли вы с принципом соединения всех подвижных элементов с печатной платой во всех современных мобильных технологиях? Соединение этих элементов достигается при помощи шлейфов. В ходе постоянной эксплуатации данный компонент может выйти из строя. Как починить и восстановить шлейф на телефоне? Пользователи без опыта сразу же впадают в панику и ударяются в поиски ближайшего сервисного центра. Но в мастерской услуги шлейфа стоят довольно-таки немалых денег, а кто любит непредвиденные затраты? Данная статья поможет тем пользователям, которые имеют базовые знания в работе с современной техникой. Сегодня мы попробуем отремонтировать, запаять и соединить шлейф собственными усилиями.
Немного об устройстве и предстоящей работе
Современные модели мобильных телефонов очень быстро теряют былую актуальность, потому что им на смену приходят новые версии устройств. Не каждый пользователь готов отдать большую сумму денег, для того чтобы обзавестись новеньким мощным смартфоном. Поэтому нужно делать восстановление шлейфа. Компоненты на такие девайсы стоят не сильно дорого, но их установка — это довольно затратное мероприятие.
Можно ли провести ремонт шлейфа своими руками? Если вы разберете свой гаджет, то увидите, что контактные площадки крепятся прямо на дисплей. С обратной стороны корпуса эти детали присоединяются к печатной плате в определенной последовательности.
Важно! Для того чтобы определить неисправность, нужно обзавестись новеньким мультиметром, в который будет встроен омметр для измерения сопротивления. В тех же сервисных центрах соединительные компоненты отгибаются в противоположные стороны для выявления проблемного контакта.
Если же во время диагностики выявились и другие проблемы, советуем их одновременно устранить. Возможно, в этом случае вам пригодятся другие наши публикации:
Инструменты
Чтобы провести ремонт в домашних условиях, нужно знатно подготовиться и найти специальные материалы и инструменты, такие как:
Важно! Прежде чем приступать к восстановительным работам, подумайте несколько раз. Все манипуляции не представляют особой сложности, если вы когда-либо занимались чем-нибудь подобным. Если стопроцентной уверенности в успехе нет, то рекомендуем все-таки отыскать сервисный центр, где квалифицированные работники возьмут дело в свои руки.
Способ первый
Для того чтобы провести ремонт шлейфа телефона, вам необходимо выполнить следующие действия:
Важно! Для облегчения процедуры используйте увеличительное стекло.
Важно! Если по какой-то причине были повреждены сразу несколько проводников, то повторяем последнюю манипуляцию для каждого из них.
Важно! Также вам следует знать, что шлейф можно изготовить самостоятельно. Для этого нужно уложить проводники на пласт обычного медицинского пластыря.
Как отремонтировать шлейф телефона другим способом? Все очень просто.
Способ второй
Восстановительные работы можно провести и следующим образом:
Важно! Для удобства лучше приподнять провод в середине над теми частями, что повреждены.
Видеоматериал
Ремонт шлейфа планшета своими руками — это очень простое и выгодное занятие. Из видео и текста выше вы узнаете, как сделать замену гибкого шлейфа, спаять порванный шлейф, и что делать если он отошёл. Своими силами вы можете сэкономить свои деньги и отложить их на будущее.
Ремонт гибкого пленочного шлейфа к жк дисплею приборной панели.
Обратился ко мне товарищ с просьбой помочь заменить шлейф гибкий на жк дисплее приборки. От старости шлейф рассохся и отклеился. Многие пытаются восстановить его путем прогрева. Это временное решение и через 1-2 месяца жк опять частично тухнет. Решение проблемы одно — замена шлефа. Можно купить готовый ремкомплект, но не всегда можно найти нужный, и хорошего качества.
Собственно товарищем был куплен ремкомплект. Контактные дорожки на нем совпадали, а вот сам рисунок дорожек был в зеркальном отражении. Но это мелочи. Начал их клеить. Клеится они просто, путем прогрева и прижимания. Но их качество оказалось ужасным и шлейфы подпалились от нагретого стекла…
Ремкомплект испорчен, нужно делать новый. Почитав инет на предмет восстановления шлейфов, пришла идея сделать новый шлейф из медицинского пластыря и проволоки.
На листе бумаги отмечаем шаг контактов, потом закрепляем пластырь клеем вверх на листе.
Пластырь лучше подобрать по ширине шлейфа, но можно просто внахлест узкие склеить. Далее берем многожильный провод и распускаем его. Нарезаем кусочки с запасом и наклеиваем на пластырь параллельно друг другу с заданным шагом.
После того как все проводники наклеены, сверху клеем пластырь. Получаем гибкий шлейф.
Далее берем жк дисплей, закрепляем его и совместив контакты крепим шлейф. При помощи токопроводящего клея, приклеиваем контакты к стеклу. Клей нужно наносить ооочень мало, он растечется.
Затем заклеиваем сверху куском пластыря, тем самым дополнительно фиксируем.
Переворачиваем конструкцию и куском пластыря дополнительно фиксируем с обратной стороны.
Все. Шлейф подключен к жк дисплею и готов к дальнейшему монтажу. В моем случае вся эта конструкция припаивалась к плате прборки.
Ремонт всякой электроники #26 Оторванный шлейф аккума и поломанный разъем на плате аккума
Доброго времени суток, дорогие пикабушники! В данном посту будет рассказан один из способов как подключить аккум к аппарату, если разъем подключения аккума отломан на плате и шлейф аккума тоже оторван.
Прислал мне в ремонт, наш глубоко уважаемый пикабушник @robi1317, телефон аж из самой Уфы. Дошло за 14 дней, с учетом Новогодних праздников. Прислал просьбой починить аккум у аппарата ZTE Nubia Z5S Mini NX403A. Аппарат он уже отдавал в сервис, но там ничего не смогли сделать.

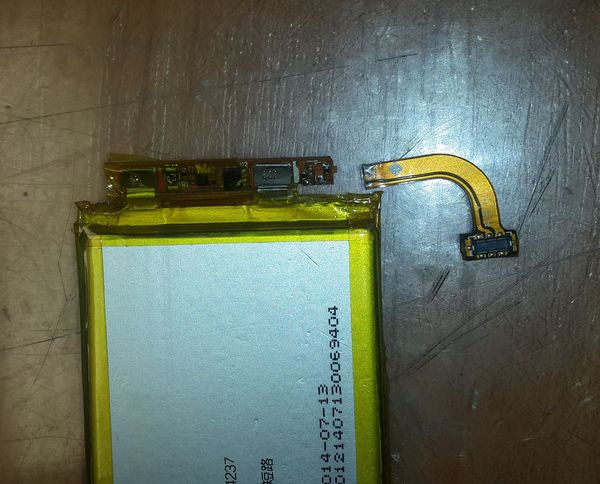

Вот такая беда с ним приключилась.

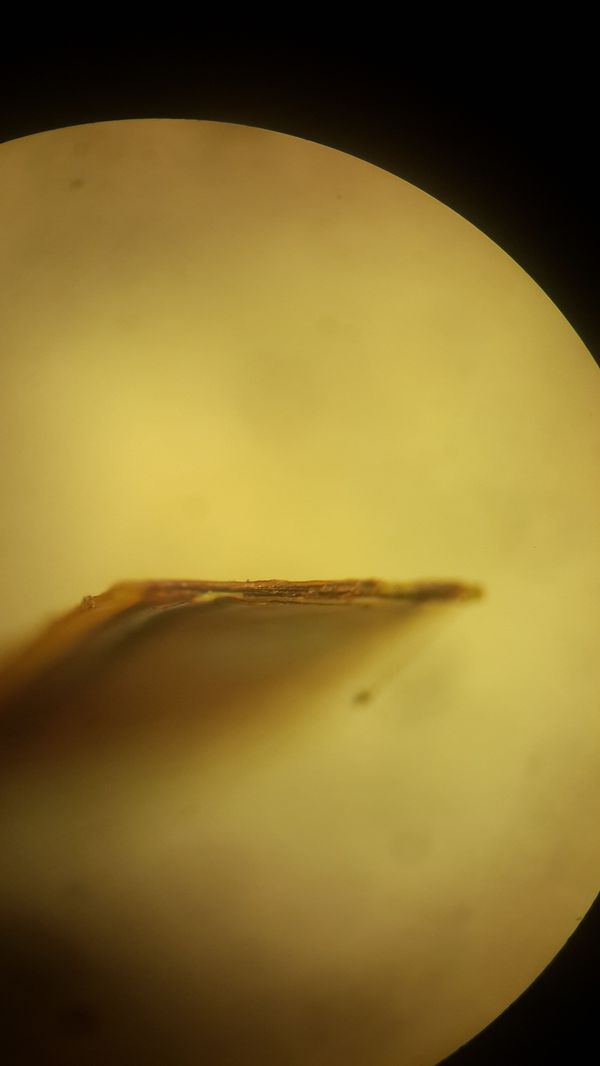

На картинке конечно плохо видно, но шлейф двухсторонний (на каждой стороне по 2 дорожки).
Так вот, когда его пытались пропаять, замкнули плюс с «датчиком температуры». На этом шлейфе 4 дорожки, плюс и сигнальный проводники на одной стороне, и минус с «датчиком температуры» на другой стороне. Забегу вперед, сказав, что «платку аккума» они убили. Возможно и сам аккум, в защите сидел «до меня».

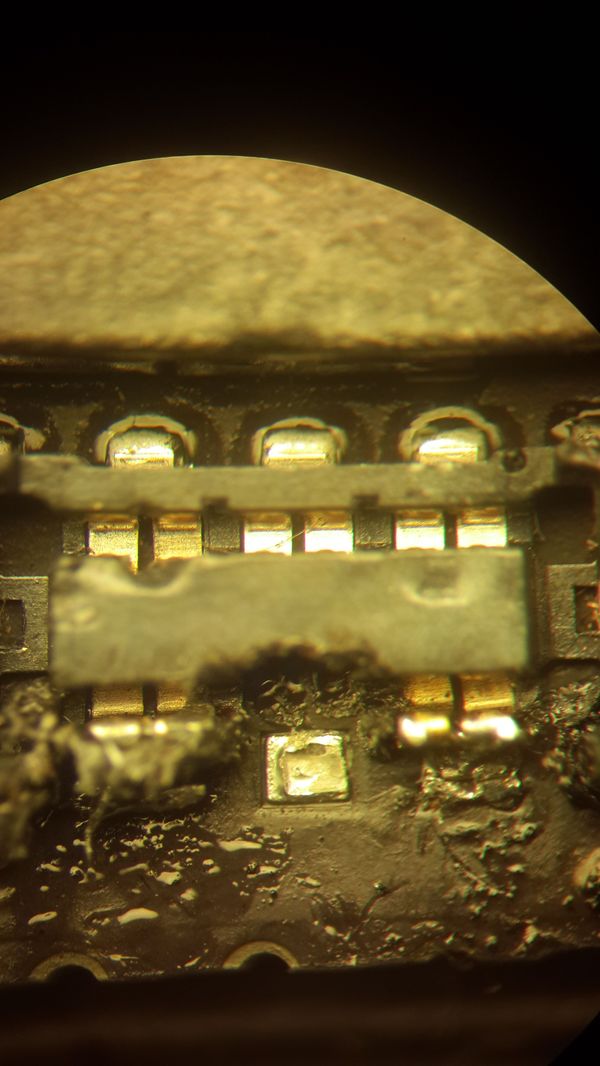

Вот так выглядит разъем аккума на плате аппарата.

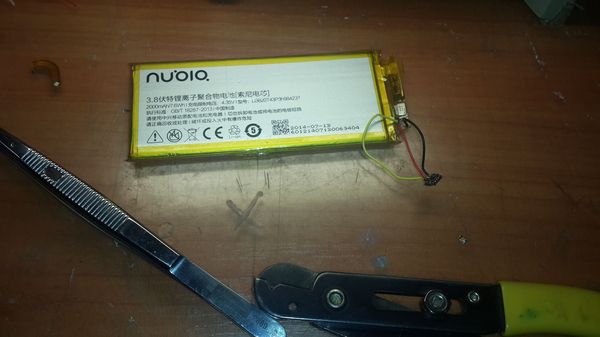

Припаиваем проводочки к разъему шлейфа. Мультиметром заранее определяем где есть что.
Припаиваем недостающие контакты проводочками. И. Включился, НО. А НО заключается в том, что он не дает пользоваться аппаратом, выскакивает предупреждение, что аномальная температура. Датчик температуры же у нас «накрытый». На фотке надписи нет, не успел сфоткать, да и лень потом стало опять демонстрировать, но можете поверить на слова. Такие же красные круги, только еще и надпись «аномальная температура». Заряжаться не давал. Ток идет вначале 1 Ампер, через несколько секунд падал до 0,06 ампера и все.

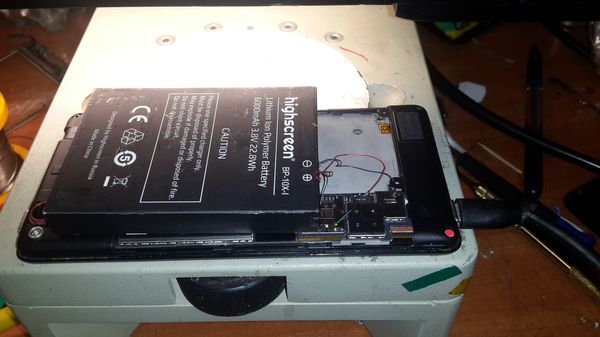

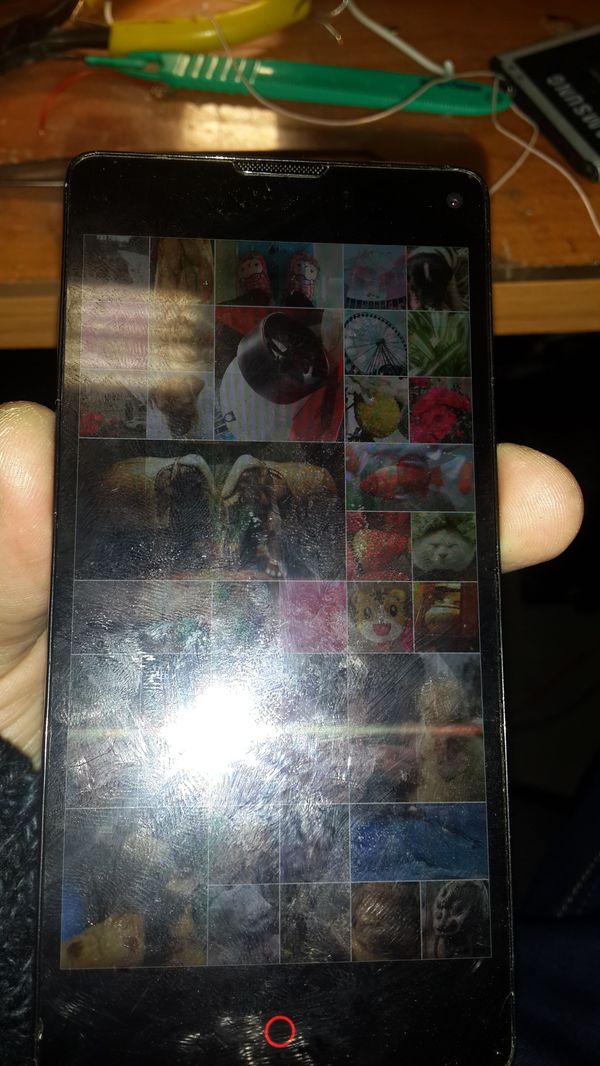

Берем другой аккум и подсоединяем к аппарату. Постоянным читателям, он уже должен быть знаком.

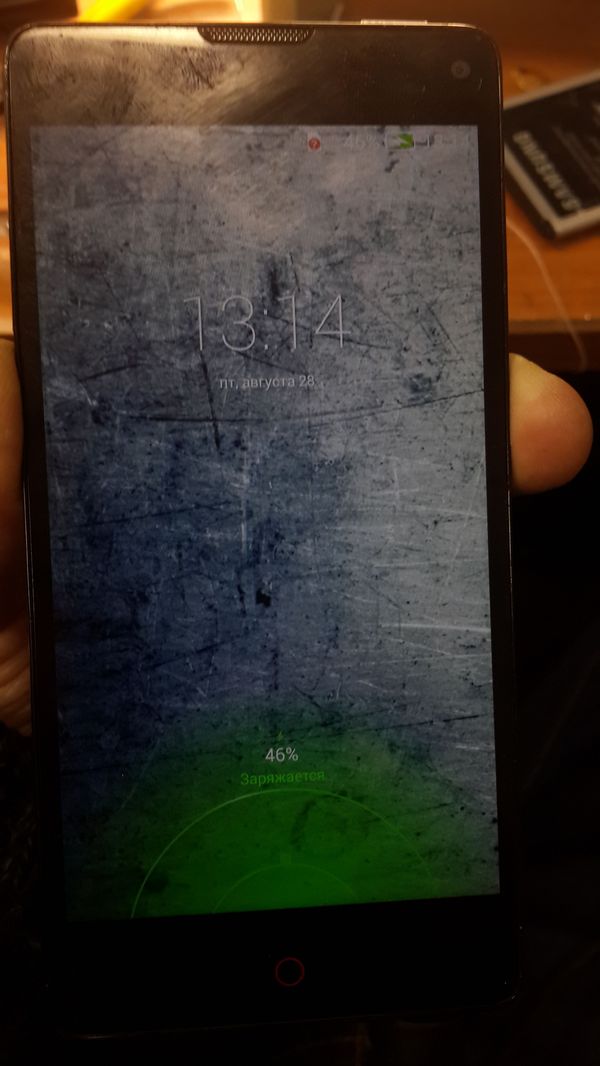

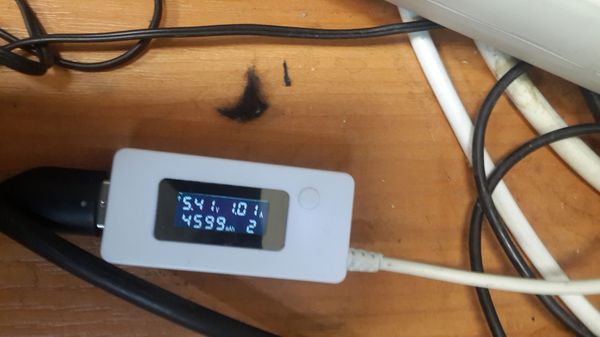

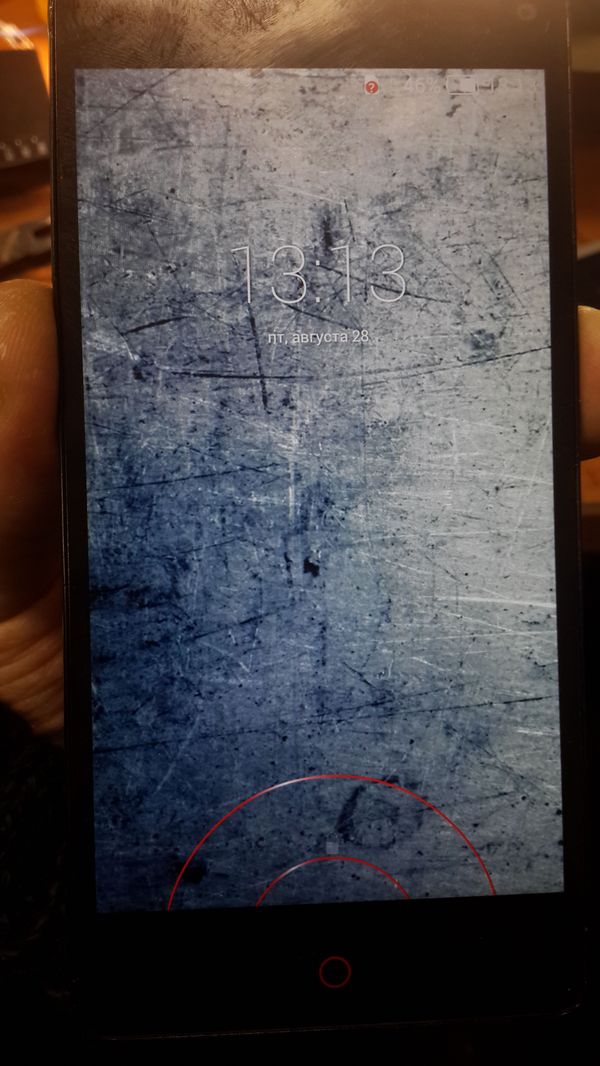

И даже заряжается отлично.

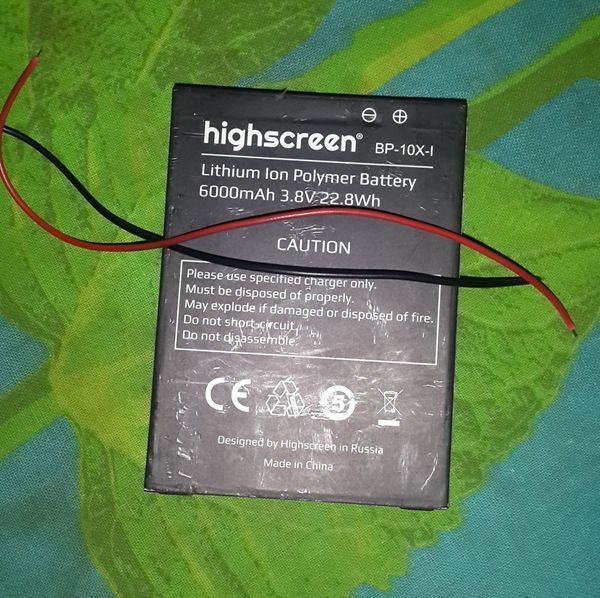

Вот такой аккум по сравнению с телефоном. На неделю хватит наверное. Фиксируем скотчем и возвращаем хозяину. Шучу.
На данный момент проводятся тесты родной батареи, если она «жива», то просто платку другую переколбасить и запаять и готово. Если нет, то либо заказывать родную, но там тоже много но о качестве, по сравнению «с родной». Либо искать альтернативные, что влезут по размеру. На данном этапе ведутся переговоры с хозяином аппарата.
Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю. Это у меня хобби такое, ремонтить разные электронные штуки.
эмм а что мешает закаусчику заказать батарейку?
Гнездо для симки в galaxy s3 сможешь отремонтировать? Там контакты все погнулись и некоторые отломались.
Такая проблема на нексусе 2012.
Проявляется, когда нагревается. Остывает и снова нормально показывает. Нагревается минут за 10.
Ремонтопригодно по твоему?
Здравствуйте ув. автор. заметил в вашем посте аккум на 6к хайскриновский.
если его разобрать то получится 2 аккума по 3к соединенные параллельно(хотя вы наверное это и без меня знаете).

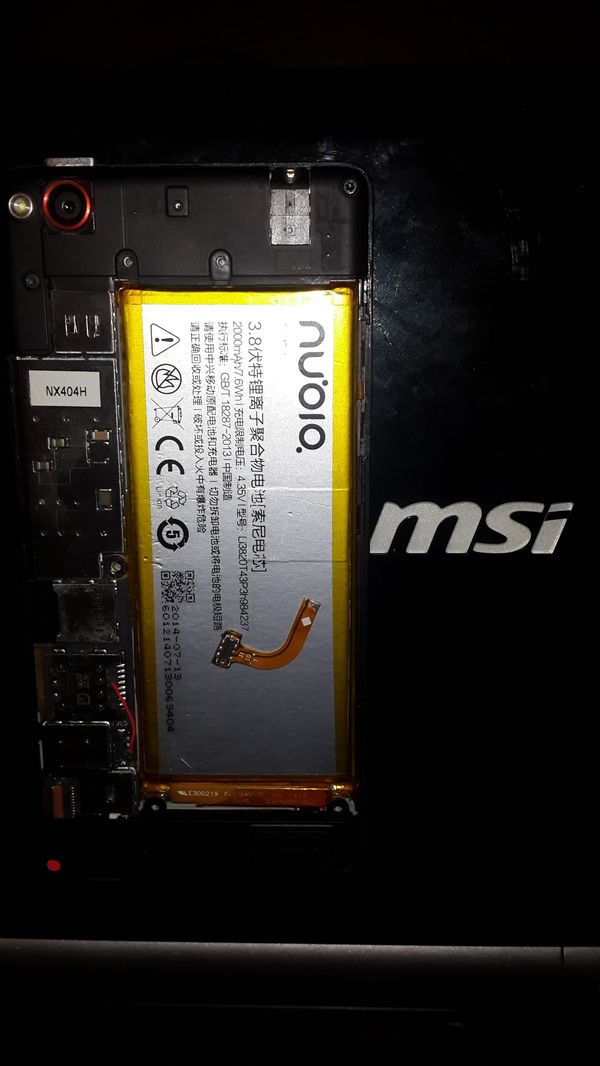

Привет, есть вопрос по такому же nubia z5s mini, только nx404h. В один прекрасный момент перестал заряжаться (показывал 50%) и начало вылезать сообщение при блокировке «аномальная температура батареи». Усадил его, выключился, на зарядку не реагировал. Перекинул акум с другого такого-же, та же проблема (второй тел рабочий). Собрал и собственно пациент ожил. Думаю еще придется столкнуться с этой проблемой) В чем может быть дело?
Кстати, на счет акума, если еще нужно- по размерам идеально подходит от lenovo s960. Только подключать не пробовал, но вроде не подходит разъем. Если нужно- могу отправить тебе лишний)
Мил человек, на тебя вся надежда.
У меня как раз такой аппарат как в посте.
По стандарту когда телефон включается, он сразу сам заходит в меню (рис).
Но у меня выходит так, что он заходит туда сам. То есть как бы уходит в спящий режим если по простому, до момента нажатия на кнопку включения. При этом включается мгновенно, то есть все таки не перезагружается.
Дозвониться до меня при этом можно, но музыка вырубается, будильник не срабатывает и так далее.
Проблема учащается и в такое состояние он начинает входить каждые 2-3 мин.
Несколько раз полностью сбрасывал настройки до заводских, но через неделю-месяц болячка опять всплывала.
Жить можно конечно, но дискомфорт имеется.
Аппарату пошел 3 год, покупал новый, В ремонте не бывал.
Очень буду благодарен за помощь )
Вопрос конечно не в тему но все же задам. Не занимался ли покраской ноутбуков? У меня облезла панелька рядом с тачпадом. Можешь ли что нибудь посоветовать?
добрый день Уважаемый автор, вот у меня проблемка небольшая накрылся экран на sony xperia xr c5503, сколько будет стоить ремонт, замена экрана, перепаять порт для зарядки и отремонтировать приемник передатчик wifi на этом аппарате?

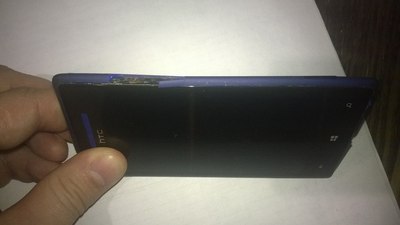

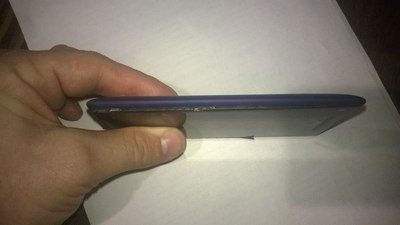

привет! есть HTC 8x. в один прекрасный момент перестала работать камера. а потом он просто вырубился.
наши криворукие мастерские не знают в чем дело. только корпус испортили.
попробуешь взяться за него?
О, слушай, есть такое дело. После попытки кустарного ремонта, оторвался разъём микроюсб, на мамке планшета. Можно ли его починить? Фото сейчас сделаю, если надо
Еще бы цены писал 🙂
А то видишь смартфон за 2000р и ремонт за 1500р 🙂
Уважаемый, а правда, что на Нексусе 7 (2013) системная плата не ремонтопригодна? Полетела флеш-память, за новую материнку в СЦ Асус запросили 14600р.
привет! а как на счет техники покрупнее? мозги стиралки например)
Айфон 4с. говорят материнка сгорела. можно ли его оживить? Просто грелась там где симка вставляется. потом вообще заряжаться перестал
Друг. Батя тут недавно на ZTE Nubia 5S mini вытаскивал сим кару ножом в сим лотке ковырялся, теперь соответсвенно сим не видит мобила. Он возил в ремонт куда-то ну и там ничего не сделали, да и к тому же кнопки качелек громкости проебали.
Как думаешь критично? могло ли чего серьезное замкнуть? или так чисто коннекторы или дорожки какие попортил? Везти короче другим мастерам есть смысл? мобилу жалко класный аппарат
А термодатчик на плате аккума или глубже?
Я один вижу на пятой фотографии картину, на которой нарисован двухэтажный дом занесенный снегом, внизу кусты, во всех окнах горит свет.
Привет! Есть смартфон Lenovo A820, на котором нужно заменить экран и тач. Заказывал у какого-то продавца на ebay: тач работает плохо, экран не работает. Если нерабочий экран ещё можно списать на повреждение при доставке, то тач явно бракованный изначально был.
Может, ты знаешь надёжного продавца, у которого можно заказать запчасти?
@gepka нужна твоя помощь. Как с тобой связаться вне сайта?
А может и вообще Qi получится присобачить на него. Мечты)
@robi1317, а почем пересылка вышла?
Молодца! Шамань ещё))
Маленькое хобби продолжение
И снова Всем Приветушки от Даркушечки) XD
Честно не предугадывал, что так зайдет пост, очень приятно за пожелания в успехах
Ну ладно будем краткими как я и писал
Имеем снова honor 9 lite только явно поживее)
Для начала снимаем заднюю крышку
Насчет чем и как, изопропанол, нагрев (фен для волос) сепаратор дорого для меня((( и подручные средства Обязательно из пластика (заточенные пластиковые карты, либо от защитных стекол подложка, еще тонкий медиатор из профи, чтоб приподнять только)
Далее обесточивание платы и снятие аккумулятора (изопропанол и карты в помощь)
Далее снятие модуля при помощи нагрева, присосок, растворителя(в идеале спирт, бензин калоша) инструмента
Важное замечание для Всех, будьте аккуратными с жидкостями, так как попадание в микрофоны\динамики летально для последних.
После конечно же пристальный осмотр
ниже фото вмятины, по причине подобных, новые модули трескаются.
Исправляется можно сказать рихтовкой.
В магазин уже слетали, примерили, все отлично
Нанесение клея герметика Т7000
хотя стоп, крышка же есть)
Наносим снова герметик (Т7000) по периметру задней части.
В Итоге 800р модуль, защитное стекло 100р пожелание владельца
Котейку Вам в ленту)
PS не ругайте сильно позязя) буду стараться отвечать на вопросы в комментариях и не только.
Всем хорошего и приятного утра,дня,вечера
И да прибудет с нами сила)
Маленькое хобби
Ну чтож 3 года и первый пост, ну ок)
Всем Привет от дяди Евгена(Даркуши)
Есть у меня маленькое увлечение, разбирать собирать все подряд, с детства зародилось.
И как то переросло это в хобби, если конечно можно так назвать.
Буду всегда более краток т.к. не люблю прощаться, так что извиняйте
имеем honor 9 lite
Страшно да? на него еще и звонки проходили в таком состоянии, ну ладно, глаза боятся а опыт есть опыт)
Была заказана с aliexpress средняя часть по цене в 409,66 руб.
приехала за пару недель
Далее снимаем все навесное со старого и перекидываем в новое)
Далее летим в магазин и примеряем модуль (800р), в навесном состоянии при этом еще аккумулятор (750р) и заднюю крышку (100р), убеждаемся в работоспособности сенсора и везем его на базу)
К сожалению фото зачистки и дальнейшей склейки не осталось, в дальнейших постах опишу при помощи чего все проходит)
Вообщем как то так) не ругайте сильно, всеж чукча не писатель..
PS Если зайдет, буду пилить и оттачивать навыки вместе с Вами)
Всем хорошего и приятного утра,дня,вечера
И да прибудет с нами сила)
Мои инструменты
Как и обещал, сделал пост с моим инструментом для ремонта телефонов. Сразу скажу я не специалист, экраны я меняю уже давно сам, и прочую мелочь. Паяльник в руках держать умею, мне это интересно и хочется заниматься этим. Самый большой мой ремонт, это был монитор, в котором всдулись конденсаторы, поменял, после чего монитор еще 3 года отработал без нареканий. И так начнем.
Это мое рабочее место. Свет переделаю и будет светло.
А вот и мой микроскоп, как видим рабочая высота большая.
Это мой мультиметр.
Моя паяльная станция, купленная совсем недавно, до этого был простой паяльник.
Отвертка с набором разных насадок, маленькие бокорезы, и отвертка для iphone.
Пинцеты и не только
Разные отвертки, и прочий инвентарь.
Фонарик с зарядкой от usb, пользуюсь им часто.
Клей, флюс, жала для паяльника, медная опленка 2мм, изопропиловый спирт, маленько припоя.
Ну а это на десерт, это мои старые телефоны, у всех разбиты экраны, менял экраны по несколько раз на каждом.
Буду докупать помаленьку, в этом месяц планирую докупить лбп и сепаратор, и разной мелочевки типо маски, оплетки помельче зажимы для экранов и прочее.
Ремонт подсветки IPhone 6s
Долго смотрел на посты и работы других мастеров, решился выложить и свою работу) Хотелось бы отметить, что это у меня хобби, сам я работаю тестировщиком (QA). Но так как «ТЫЖПРОГРАММИСТ» то мне часто приходилось «чинить» всякого рода технику, постепенно улучшая свои навыки пайки добрался и до ремонта телефонов, итак приступим.
Принесли мне IPhone 6s с диагнозом не включается! До меня был в ремонте, там сказали что короткое замыкание и нужно менять плату, после небольшой диагностики действительно было выявлено кз, ну что ж осмотрев внимательно плату был обнаружен отколотый диод подсветки d4021 и вокруг микросхемы подсветки уже кто-то колупал компаунд (фото платы целиком, увы тогда не сделал, ремонт был ещё в сентябре, поэтому далее фото с микроскопа)
Далее была поднята микросхема подсветки и прозвонена «обвязка», был выявлен «пробитый» конденсатор C4023 и при снятии заметил оторваный пятак (на фото замазаны «ковыряния» предыдущих мастеров китайской синькой). Телефон стартанул ожидаемо без подсветки. Был заказан набор из Китая, микросхема с диодом конденсатором и катушкой (цена
Спустя месяц получил набор и приступил к работе. Что ж раньше не доводилось восстанавливать настолько маленький пятачек, но как говориться глаза бояться, а руки делают. Стоит отметить что работу проводил под цифровым микроскопом ибо обычного у меня пока нет =(.
Берём проволочку от оплётки, залуживаем и потихоньку подпаиваем.
Далее аккуратно отрезаем лишнее и загинаем по форме пятака.
Замазываем оголенные дорожки и части платы.
Вуаля микросхема снова на месте (за качество фото извиняюсь лучше увы не сделал ).
Телефон включился подсветка заработала) Эмм фото рабочего аппарата увы нет, тогда не думал что решусь делать пост). Если будет интересно посмотреть на другие работы, с радостью выложу и в лучшем качестве. Спасибо за внимание если кто дочитал)
