От нечего делать или создание старого мобильного телефона
Перебирая квартиру наткнулся на чудо инженерной мысли под названием Harvest HT-07
По сути радиотелефон с большой дальностью действия, хотел выкинуть но потом в голову пришла интересная идейка. На вид симпатичный телефон времен 90х почему бы с таким бы не походить, яблоко-фоном сейчас никого не удивить а вот такой трубкой запросто!)
И так нашел в закромах у себя донора для этого дела (Nokia 6021), примерил плату и дисплей, все подходит кроме кнопок на клавиатуре. Решено было вытравить платку с правильным расположением кнопок для этого телефона.
Прозваниваем телефон донор и рисуем по нему плату и переносим на текстолит.

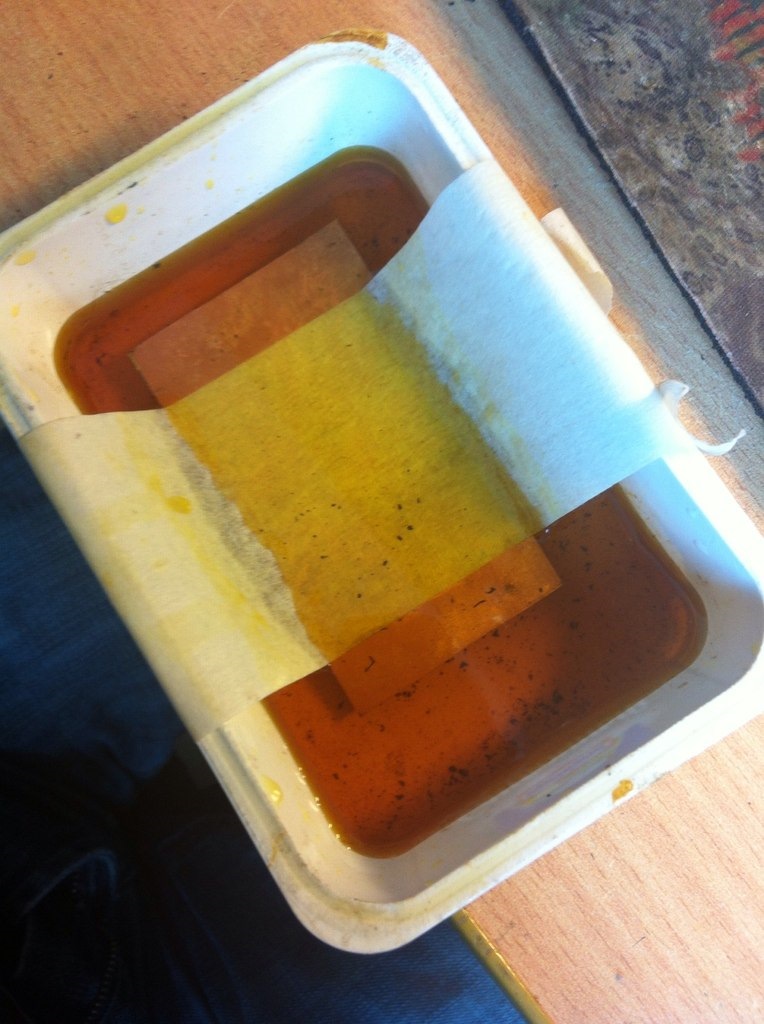

а затем вытравливаем то что нарисовали

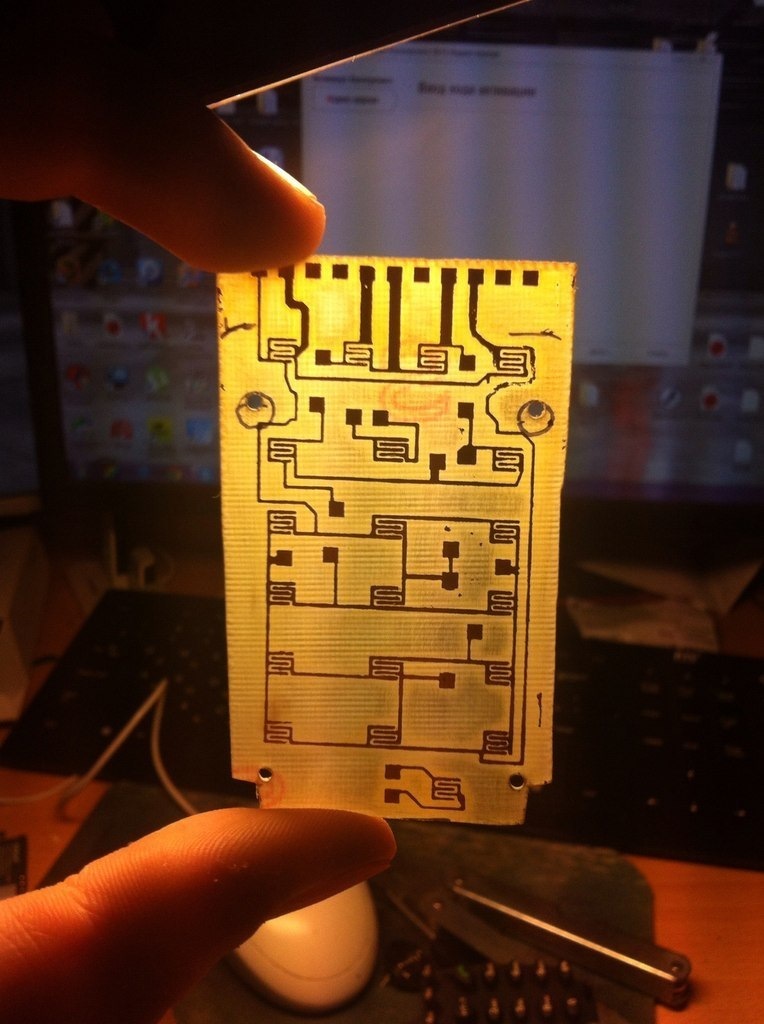

Спустя пару часов наша плата готова к дальнейшей работе.
подгоняем плату по размеру корпуса, смотрим что все кнопки на своих местах.
Ну а дальше самое муторное это припайка проводов клавиатуры.
Тестируем аппарат, все кнопки работют как надо
Собираем все в корпус
Доделываем зарядное устройство в виде док станции и вуаля можно пользоваться!
Делаем мобильный телефон с нуля
Сегодня мы сделаем вполне себе рабочий, хотя и довольно простой в плане функционала, мобильный телефон.
Вот перечень тех функций, которые будет поддерживать наш телефон:
Телефон будет работать в GSM сетях и использовать обычную SIM карту. Он будет сконструирован на базе железа и софта входящего в комплект Arduino GSM Shield (можно купить на амазоне,
90$ за новый, и 70$ за б/у). Однако Arduino GSM Shield это просто набор голых плат, в них мало веселья, нам же нужен настоящий телефон, с интерфейсом, кнопками, микрофоном, дисплеем и т.д. Детальное описание железа и софта можно найти на open source проекте размещенном на GitHub (Железо и Софт)
Зачем я делаю этот проект? Отчасти потому что это весело, и отчасти потому что, хотя телефоны и стали за последние 10-15 лет вездесущими, очень малый процент людей догадывается и понимает как они работают, и как они устроены. С виду они кажутся сложными, но на самом деле собираются также как электро чайник или микроволновка. А так как телефоны вездесущи и популярны, в мире полно компаний которые выпускают нужные нам комплектующие.
Проведя пару вечером за компьютером я натыкался на места где можно было бы купить все элементы по довольно низким ценам в малом количестве, и для их сборки не нужно было дополнительное оборудование, только твои, надеюсь умелые руки. Возможно я что то упростил, и конечно придется приложить немного усилий для сборки телефона, но поверь мне, собрать его гораздо проще, чем получить степень по физике.
Шаг 1: Материалы и комплектующие
Платы можно заказать от OSH Park. Стоимость комплекта из 3 штук
Для сборки платы понадобится конечно же паяльник (пример), припой, щипцы и т.д. Для программирования микроконтроллера понадобится AVR программатор (например такой) и usb кабель (пример). Для зарядки батареи понадобится mini-USB. Если у тебя нет ничего из этого, и ты не планируешь создавать дома полноценную лабораторию, то обратись в местный кружок юных техников, скорее всего у них есть все что тебе нужно, и они не откажут тебе в просьбе поработать с их оборудованием в обмен на хрустящие купюры или банку меда 🙂
Для корпуса нам понадобится фанера 6 мм (только не покупай фанеру на которой видны следы клея, при работе с лазером он может возгореться), шпон,
1.5 см шурупы. Хотя конечно ты можешь придумать и свой корпус и сделать его из любого другого материала.
Шаг 2: Паяем электронику
Хотя в телефоне много мелких компонентов, которые монтируются к плате, тем не менее, немного наловчившись, вполне можно спаять все это руками.
Хотя процесс припоя большинства компонентов не сложен, есть некоторые моменты на которые нужно обратить внимание:
Конденсаторы: будь осторожен с полярностью больших конденсаторов (1000 uf), они могут взорваться если паять их обратной стороной. Для ориентира обращай внимание на оранжевую полосу.
Полярность: другие компоненты с полярностью: включая супер конденсатор, диоды, микроконтроллер ATmega1284P, M10 GSM модуль, сокет SIM карты, микрофон. Компоненты без полярности: микрофон, кнопки, малые конденсаторы, резисторы.
Шаг 3: Прошиваем
Шаг 4: Решаем проблемы со связью
В телефоне много компонентов, которые ответственны за работу с сетью, их не верная настройка может повлечь проблемы с подключением к сети. Если на дисплее не исчезая светится Connect, можно быть уверенным что то то пошло не так. Ниже я приведу одни из самых частых причин подобного поведения. Если же ты вовсе не видишь на дисплее ничего, то нужно проверить места спайки компонентов, и убедится в том, что софт встал как нужно и без ошибок.
Что нужно проверить:
Не забыл ли ты вставить SIM карту?
Корректно ли припаян сокет SIM карты? А 22 омный резистор (тот, который соединяет сокет сим карты и GSM модуль)? Все ли в порядке с GSM модулем?
Корректно ли припаяна антенна?
Резистор на 0 ом корректно ли припаян? (тот, что на соединении M10 GSM модуля и антенны)
Попробуй выйти из помещения в место с точно хорошим сигналом.
Шаг 5: Использование телефона
Вот и настал таки тот самый радостный момент, когда можно начать звонить подругам и друзьям 🙂
По крайней мере, я надеюсь что у тебя все получилось! Однако осталось еще буквально пара моментов.
Блокировка телефона.
Чтобы заблокировать телефон нажми левую верхнюю кнопку. В таком состоянии он по прежнему будет принимать смс и звонки.
Звонки.
Для совершения звонков просто набери нужный номер и нажми Call (все как на обычном телефоне), для удаления вводимых цифр используй кнопку *.
Шаг 6: Делаем корпус
Корпус я сделал из шпона на лазерном чпу. Нужно быть очень внимательным с размерами, так чтобы в корпус поместилась плата и конечно чтобы на задней и передней частях совпадали места с отверстиями. Схему корпуса можно найти на GitHub (ссылка).
Ну что, кажется аппарат для дозвона на Луну готов 🙂
Мобильный телефон своими руками. Часть 1
Недавно на хабре был пост про то, как некие умельцы из Массачусетсого Технологического создали «самодельный» мобильный телефон. Я думаю, пришла пора доказать, что наши месье тоже знают толк в из… э… в изысканных удовольствиях.
Итак, представляю вашему вниманию мобильный телефон, собранный практически «на коленке»!
Всех заинтересованных прошу под кат. Много картинок!
В связи со значительным объёмом материала статья будет в двух частях. В первой части будет приведено описание аппаратной части, а во второй части будут рассмотрены AT-команды модуля и приведены примеры их использования.
Итак, начнём.
Краткое описание
«Сердцем» телефона является GSM-модуль Quectel M10, обладающий широкими функциональными возможностями, включая как телефонную связь, так и передачу данных. Также устройство имеет источник питания, позволяющий питать устройство от источника 12В (например, свинцово-кислотного аккумулятора), интерфейс RS-232, клавиатуру, антенну, держатель SIM-карты и разъём подключения гарнитуры.
Модуль M10-TE-A
Начнём с блока питания
Блок питания
Блок питания обеспечивает питание устройства напряжениями +4,1В (ток до 2А), +5В (ток до 500 мА), +3,3В (ток до 100 мА). Напряжение 4,1В нужно для питания GSM-модуля. GSM-модули предъявляют весьма высокие требования к источнику питания. Источник питания модуля должен иметь напряжение от 3.4 В до 4.5В при токе до 2А, при этом амплитуда пульсаций при скачкообразном изменении тока нагрузки от нуля до максимума не должна превышать 400мВ. На рис. 1 показана допустимая амплитуда пульсаций питающего напряжения при работе модуля.
Рис. 1. Допустимые пульсации напряжения питания при работе GSM-модуля.
Изначально предполагалось, что устройство будет содержать микроконтроллер с напряжением питания 3.3 В и дисплей, для питания подсветки которого нужно будет напряжение 5В. На данном этапе предположим, что ток по каналу 5В не превышает 0.5А. Входное напряжение источника питания выберем равным 12В. Схема электрическая принципиальная приведена на рис. 2.
Рис. 2. Схема источника питания (pdf)
Схема не лишена недостатков, и в основном использует то, что было у меня «под рукой». Для серийной продукции такое решение, конечно, мало подходит, но для экспериментов вполне годится. Не будем подробно останавливаться здесь на работе этой схемы и на расчетах номиналов, так как они элементарны и подробно описаны в документации на соответствующие микросхемы.
Итак, собираем схему на макетной плате (рис. 3) и проводим испытания под нагрузкой, при этом контролируя температуру тепловыделяющих элементов. Испытания пройдены успешно.
Если вы собираетесь использовать только GSM-модуль, без других узлов, то источники +5В и 3,3В не нужны.
Рис.3. Плата источника питания
Плата клавиатуры
Схема платы клавиатуры практически без изменений взята из документации на модуль. Однако, уже после того, как она была собрана, оказалось, что ряд кнопок не поддерживается данной версией модуля. В принципе, можно вообще не подключать клавиатуру к модулю, все действия с модулем можно производить с помощью AT-команд через UART.
Схема клавиатуры приведена на рис. 4. Диоды служат для защиты модуля от статического напряжения.
Рис.4. Схема клавиатуры (pdf)
Рис.5. Плата клавиатуры
Плата GSM-модуля
Переходим к основной плате.
Так как устройство собрано на макетной плате, я решил использовать не модуль Quectel M10, который распаивается на плате, а его «производную», модуль с модулем M10-TE-A, имеющий разъём IDC с шагом контактов 1,27мм (двухрядная розетка). Антенна подключается к специальному маленькому разъёму (GSC) через переходник GSC-SMA. В серийном устройстве, на нормальной плате, разумеется, имеет смысл использовать обычный модуль M10. Следует иметь в виду, что M10 и M10-TE-A имеют разную нумерацию выводов, поэтому схему также придётся скорректировать.
Рис.6. Схема платы GSM (pdf)
Схема содержит модуль, держатель SIM-карты, разъем для подключения гарнитуры, разъем клавиатуры и пару микросхем: интерфейс RS-232 и вспомогательную микросхему для подключения к модулю пъезоизлучателя и светодиода. Никаких особых схемотехнических изысков здесь нет, практически всё взято из документации на модуль.
Ещё пара слов про подключение клавиатуры. Так как ряды ROW3, ROW4 и столбец COL4 не используются модулем, я решил задействовать их для кнопок включения и выключения модуля.
Дисплея телефон тоже не имеет. Хотя модуль имеет выводы для прямого подключения дисплея, его всё равно нельзя подключить, так как эта функция (как и многие другие) отключена у модулей, поступающих в открытую продажу.
Для питания часов реального времени используется ионистор (конденсатор ёмкостью 1Ф, большая круглая штука на плате). Если часы не нужны, его можно не устанавливать.
Сборка
Итак, пришла пора собрать наш конструктор:
Рис. 8. Всё готово к сборке
Рис. 9. Телефон в сборе
Теперь можно вставить SIM-карту, подключить питание, подключить телефон к компьютеру через COM-порт и приступить к исследованию AT-команд.
Пара слов про бюджет.
Бюджет
Модуль Quectel M10-TE-A 665,64 р.
Антенна 120 р.
Держатель SIM-карты SCV-W2523X-06-LF 21,80р
Кабель-переходник GSC-SMA — 161,86р.
Остальные комплектующие найдены в радиусе трёх метров.
В заключение первой части
В следующей части будут рассмотрены AT-команды, поддерживаемые модулем.
Ссылки
К сожалению, на сайте производителя представлена далеко не полная информация о модуле. Большая часть pdf-файлов не выложена в открытый доступ, тем не менее, в сети можно найти некоторые из них. Я взял на себя труд собрать эти файлы и выложить для скачивания.
1. M10_ATC_V1.03.pdf — справочник по AT-командам модуля M10
2. M10_EVB_UGD_V1.01.pdf — описание отладочной платы на базе модуля M10
3. M10_GSM_Module_Specification.pdf — краткое описание модуля M10
4. M10_HD_V1.02.pdf — Hardware Design
5. M10-TE-A_HD_V1.01.pdf — описание платы на основе модуля M10
6. GPRS_Startup_UGD_V101.pdf — установка модема в Windows
7. GSM_UART_AN_V100.pdf — подключение устройств к UART
8. RF LAYOUT_AN_V1.0.pdf — подключение антенны к модулю
9. GSM_Location_ATC_V10.pdf — запрос координат и времени
Документы, описывающие работу с FTP, HTTP, MMS, SMTP и TCP/IP соответственно:
10. GSM_FTP_ATC_V100.pdf
11. GSM_HTTP_ATC_V100.pdf
12. GSM_MMS_ATC_V101.pdf
13. GSM_SMTP_ATC_V11.pdf
14. GSM_TCPIP_AN_V101.pdf
PS. Если у вас не открываются ссылки, попробуйте скачать здесь:
PDF (одним архивом)
Схемы (одним архивом)
Без слежки и закладок. Как собрать свой мобильник и почему это проще, чем кажется
Содержание статьи
Все началось с того, что некоторое время назад я собирал для себя телефон на модуле связи GSM. Современная электроника была размещена в винтажном корпусе с внешней трубкой и дисковым номеронабирателем (помнишь ли ты еще, как ими пользоваться?). Увы, из-за непродуманной схемы звонить с него было неудобно.
Тогда я решил предпринять вторую попытку, но уже с новой концепцией. Хотелось создать компактное устройство, выполняющее функции простого кнопочного телефона и при этом пригодное к практическому использованию. В идеале заряда даже от небольшого аккумулятора должно хватать минимум на неделю. Никаких лишних сервисов, подозрительных приложений и надоедливых уведомлений, только самое необходимое — звонки, SMS и телефонная книжка.
Проект демонстрировался на Chaos Constructions 2019 и, к моему (приятному) удивлению, вызвал интерес у широкой аудитории. Многим было любопытно узнать внутреннее устройство мобильного телефона, поэтому сегодня я подробно расскажу, как можно собрать подобный гаджет самостоятельно.
WARNING
Увы, система сотовой связи по умолчанию позволяет операторам следить за абонентами практически в режиме реального времени и с точностью порядка двадцати метров (за счет триангуляции с нескольких вышек). C учетом российской практики выдачи симок в обмен на паспортные данные, ситуация выглядит печальной. На самом деле уйти из-под надзора телекоммуникационных компаний тоже возможно, но такие способы выходят за рамки этой статьи.
Блок-схема компонентов
Сперва определимся с требованиями к устройству: нам нужно совершать исходящие звонки, принимать входящие, читать и писать SMS (в том числе на кириллице) и управлять контактами в телефонной книге. Это базовая функциональность, которую пользователи ожидают от кнопочных телефонов. Конечно, это далеко не полный список и тут не хватает как минимум встроенных игр (змейки или тетриса), но их легко будет добавить уже на финальном этапе.
Ключевым компонентом устройства станет модуль сотовой связи SIM800C. Он содержит полный радиотракт, аудиотракт и реализует основные функции работы с сетью GSM. Иными словами, это практически готовый мост GSM-UART, который нуждается лишь в управлении через внешний терминал.
Для этого нам потребуется экран, клавиатура и какой-нибудь микроконтроллер для выполнения основной программы. В качестве экрана я использовал дисплейный модуль ST7735 с разрешением 128 на 160 пикселей. К нему у меня уже была готовая библиотека, которая позволяла отрисовывать символы и графические примитивы. По большому счету выбор дисплея некритичен для проекта, и ты можешь использовать любой другой с подходящей диагональю.
Клавиатура с шестнадцатью кнопками реализована на сдвиговых регистрах (пара восьмибитных микросхем 74HC165 (PDF). Также ты можешь использовать их отечественный аналог — микросхемы компании «Интеграл» КР1533ИР9. В любом случае выход таких регистров представляет собой неполноценный SPI, так как даже при отключении они не переходят в высокоимпедансное состояние. Поэтому вместо аппаратной и совмещенной с дисплеем шины SPI для них использовалась программная реализация.
Управлять всем будет микроконтроллер семейства STM32. Так как особого быстродействия не требуется, подойдут даже бюджетные решения. Я остановил свой выбор на F103C8T6 (PDF), его ресурсов тут должно хватить с избытком. Кроме того, именно на таком микроконтроллере выпускается известная модельная линейка отладочных плат BluePill (прекрасное средство для избавления от Arduino-зависимости). Это позволило собрать прототип и протестировать работу компонентов практически с самого старта.
Некоторые микросхемы F103C8T6 имеют 128 Кбайт памяти вместо заявленных по документации 64 Кбайт. Однако это относится к недокументированным возможностям, и рассчитывать на «лишний» банк памяти не стоит.
Позже (и в качестве приятного бонуса) я решил добавить в проект внешнюю постоянную память W25Q32 (PDF) на 32 Мбит. Это позволило не перезаписывать флеш самого микроконтроллера и хранить все контакты отдельно. Кроме того, появилась возможность загружать на телефон картинки, символы и прочие элементы растровой графики.
Сама схема мобильного телефона достаточно стандартная и в комментариях вряд ли нуждается. SIM800C включается при подаче низкого уровня на вывод REST (используется транзистор Q1, соединенный с контактом PA0 микроконтроллера). Дополнительно светодиоды VD2 и VD3 указывают на состояние радиомодуля. VD2 мигает при успешном подключении, тогда как VD3 горит все время, пока SIM800C активен.
Принципиальная схема устройства
Компоненты размещены на двух односторонних печатных платах, преимущественно поверхностным монтажом. Первая плата содержит радиомодуль, микроконтроллер, микросхему внешней памяти и разъемы для подключения антенны и динамика. Вторая плата целиком и полностью отдана под клавиатуру. Собранная конструкция помещается в корпус из оргстекла и закрепляется на стойках М3.
Питается наше устройство от литий-полимерного аккумулятора на 1500 мА · ч. Его емкость примерно в два раза ниже, чем у современных флагманских смартфонов, но и ее хватает примерно на неделю в режиме ожидания (потребление около 6 мА) или на сутки активного пользования (потребление около 40 мА).
Вообще говоря, большая часть использованных электронных компонентов сейчас доступна в виде готовых оценочных плат или модулей. Поэтому, если тебе не хочется возиться с разводкой плат и пайкой микросхем, ты можешь собрать все на беспаечных макетках.
Настраиваем UART
Сегодня существует масса вариантов для программирования микроконтроллеров. Это и различные языки (С/С++, Rust), и самые разнообразные прикладные библиотеки, абстрагирующие разработку от аппаратного уровня (HAL от ST Microelectronics, Arduino Core и другие). Я использовал в проекте каноничный C и открытую libopencm3.
Полный комплект исходных файлов проекта доступен в репозитории на GitHub.
Первым делом следует инициализировать UART1, ведь именно он отвечает за общение с радиомодулем. Параметры стандартные: 115 200 бод и 8N1.
Работа с экраном
Как и любую другую периферию, дисплей перед использованием предстоит инициализировать. Конечно, сегодня подходящий код можно найти и в интернете, но я решил написать реализацию самостоятельно. Это не отнимет много времени, зато позволит лучше узнать возможности микросхемы ST7735. Я ориентировался на документацию (PDF) производителя и брал за основу готовые примеры в псевдокоде.
Продолжение доступно только участникам
Вариант 1. Присоединись к сообществу «Xakep.ru», чтобы читать все материалы на сайте
Членство в сообществе в течение указанного срока откроет тебе доступ ко ВСЕМ материалам «Хакера», позволит скачивать выпуски в PDF, отключит рекламу на сайте и увеличит личную накопительную скидку! Подробнее
Мобильные телефоны для пожилых
У меня есть проблема, с которой я борюсь уже пару лет и никак не могу победить. Звучит все довольно просто: мне нужно приобрести мобильный телефон, которым смогла бы пользоваться моя бабушка. Не вдаваясь в подробности, у моей бабушки все очень плохо со зрением. Это не совсем слепота, но прочесть даже огромную и суперконтрастную надпись она не в состоянии. Т.к. болезнь пришла довольно поздно, шрифт Брайля и вообще навыки осязания она тоже развить не успела.
На мое удивление на рынке совершенно не оказалось таких мобильных телефонов, которые способны удовлетворить бабушкин (и, как следсвтие, мой) запрос, который сводится к следующим требованиям:
1) Исходящий вызов путем нажатия не более чем одной кнопки. (Быстрый набор)
2) Ответ на входящий вызов путем нажатия ЛЮБОЙ кнопки аппарата, а не только «зеленой».
3) Отсутствие сложного меню, куда можно случайно углубиться, или же возможность простого возврата на домашний раздел, откуда можно выполнить п.1.
4) Простая постановка на зарядку (кредл, док-станция).
5) (Желательно) Влагозащищенность и ударопрочность.
Ниже я опишу те варианты, которые я уже (неудачно) успел попробовать. Также прошу сообщество о помощи в этом вопросе. Буду благодарен любым подсказкам и возможным решениям.
1. Голосовой ассистент в современном смартфоне.
Поэтому в дальнейшем я рапссматривал только кнопочные аппараты без программных наворотов.
2. Решение студии Артемия Лебедева.
Первым телефоном, который я реально приобрел было вот такое чудо дизайна от Артемия Лебедева:
Казалось бы, все очень хорошо. Телефон красивый, цифры контрастные, кнопки большие. Я настроил быстрый набор для цифровых клавиш. Таким образом, для набора нужного номера нужно было нажать и подержать одну определенную кнопку.
К сожалению, как оказалось, этими большими кнопками совершенно невозможно пользоваться на ощупь, потому что между ними нет промежутков и вся клавиатура ощущается гладкой. Даже я с закрытыми глазами нащупывал нужную клавишу с трудом. Для бабушки это было почти невозможно. К тому же бабушка совершенно не могла найти взглядом «Зеленую кнопку» ответа на входящий, потому что из зеленого там только маленькая полосочка.
Артемий, большой привет!
3. Обычная серийная модель
Следующим я взял серийный телефон марки то ли Onext, то ли Texet. К сожалению, точной модели я не помню, в интернете тоже не нашел, а сам телефон уже давно утрачен. Выглядел телефон примерно так:
Это казалось хорошим решением. Но на деле им не оказалось. Проблемы возникли следующие.
1) Даже такую зеленую кнопку бабушке оказалось сверхсложно найти (так я пришел к п.2 требований)
2) Бабушка иногда нажимала не те кнопки, которые нужно, а для возврата обратно требовалось найти красную кнопку, с которой, увы, были такие же проблемы, как с зеленой (так я пришел к п.3 требований)
3) У телефона была не стандартная зарядка miscroUSB, а тонкая круглая (как у Нокий старых). Попасть штырьком в дырку для слабовидящего человека очень сложно. Через несколько месяцев разболтались и штекер, и гнездо зарядки. Можно было попробовать починить, но по совокупности с другими недостатками я решил просто забить и взять другой аппарат. (А заодно и пришел к п.4 требований)
Моим последним на данный момент вариантом решения вопроса был аппарат Vertex C317
Преимущества телефона были следующими:
— возможность настроить быстрый набор на кнопках 1-9;
— возможность ответа на входящий вызов путем нажатия ЛЮБОЙ кнопки (о да!);
— нажатые кнопки подзвучиваются голосом;
— возможность постановки на зарядку на док-станцию, которая идет в комплекте (!), с помощью двух контактов на нижней грани (см. фото), а не разъема microUSB;
— возврат на «домашний экран» с помощью отдельной кнопки на боковой грани.
Бабушка потихоньку (и в начале довольно успешно) начала учиться пользоваться аппаратом. Но счастье было недолгим. Через несколько месяцев у телефона вздулся и умер аккумулятор. Точную причину неисправности я не знаю, но вариантов много. Это могло быть из-за залития водой, т.к. я видел следы ржавчины на контактах док-станции и телефона. Это могло быть из-за многочисленных падений аппарата (увы, этого не избежать). Вероятно, причиной могла стать неверная постановка на зарядку: док-станция в принципе позволяла поставить телефон экраном от себя и, как следствие, получить неправильную полярность.
Этот елефон уже снят с продажи. На данный я безуспешно пытаюсь найти к нему аккумулятор. А заодно пришел к п.5 своих требований.
Какие еще варианты я рассматривал
Совершенно потрясающее решение от какого-то австралийского оператора KISA phone.
Ребята предлагают сделать свой кастомный телефон с кастомным дизайном, кастомными кнопками (в том числе и тактильными) и заранее настроенными номерами телефонов на этих кнопках. Это то, к чему бы я хотел в итоге прити, потому что кнопки с цифрами моей бабушке (и не только ей, подозреваю) на фиг не нужны, если есть кнопки с конкретными контактами на них. Стоит это удовольствие довольно больших денег: 200$, но я в принципе был бы готов к приобретению и по такой цене.
К сожалению, купить аппарат можно только в комплекте с тарифным планом и жестко зашитым австралийским номером. Да и доставкой в Россию по понятной причине ребята себя утруждать не собираются.
Есть похожий вариант в Великобритании. Это бренд DORO
Может быть неплохим вариантом теоретически, но:
— стоит около 130$, что многовато, конечно, но ОК;
— всего 4 контакта. маловато;
— боюсь все той же проблемы с зеленой кнопкой;
Была попытка сделать телефоны для детей у компании BB-mobile
Теоретически в каком-то приближении они могли бы подойти под мои задачи, но я так понимаю, что в продажу подобные аппараты никогда не поступали.
Вот так получается. В нашем современном мире я не нашел решения, казалось бы, несложной задачи нахождения мобильного телефона для слабовидящего пенсионера. Надеюсь, что я просто недосмотрел и недоискал. Буду благодарен любым советам, ссылкам и просто направлениям, куда идти.
Спасибо, что дочитали!
Найдены дубликаты
Поиск сужен до невероятно малых размеров.
Обычно хватает варианта три и четыре, то есть кнопочный телефон с крупными кнопками и небольшим экраном.
Своей бабушке покупал раскладушку- она открывала её и автоматически принимала вызов. Для звонка мне жала двойку.
Зрения у неё вообще не было- даже телевизор не смотрела, только слушала, но раскладушки хватало вполне. Что касательно зарядки- она её не отключала из прибора и таскала с собой, благо далеко не выходила. Максимум до лавочки подъезда.
Я тоже думал про раскладушку. Но у меня, к сожалению, очень мало сомнений, в каком именно месте раскладушка сломается)
Ну я не знаю, если честно, что там у вас за бабушка такая)
Моя ходила года три с раскладухой без всяких проблем.
Пожилые люди, по моим наблюдениям, очень бережно относятся к вещам, особенно к малознакомым.
Прошел весь ваш путь поиска телефона для бабушки: от андройд смартфона до бабушкофонов. В итоге неожиданно подошла обычная раскладушка ZTE: ответ открытием, быстрый набор, т.е. звонок одной кнопкой.
Такая штука решит проблему с зарядкой. Провод достаточно примерно поднести к разъему, и магнит, довольно сильный сам цепляется как нужно. Пользую такой в машине и дома. Гнездо телефона остаётся совершенно целым.
Все, кроме 1 обходится гарнитурой, которая умеет в докстанцию и в принятие звонков нажатием на кнопку на ней самой. И, естественно, разъяснительной работы, что носить ее от пробуждения и до сна.
Первый пункт обходится установкой аналога тревожной кнопки, только который не ментам звонит, а тебе.
Либо, да, сборка самому на ардуино. Если голосовой помощник не смог- тут особо не повыбираешь.
простую мобилку можно к стационарному подключить, сняла трубку-ответ
Если заморочится и напечатать док-станцию то DIGMA LINX A230WT
Можно по своим хотелкам самому собрать телефон.
У вас даже проще будет. Экран не нужен.
Воу! Я так не умею ) Ну т.е. как. У меня уйдет минимум полгода на то, чтобы разобраться, какие нужны комплектующие, закупить их, разобраться в коде, отдебажить это все. Я вряд ли этим займусь, но спасибо за ссылочку все равно
Как вариант есть еще Onext Care-Phone 5 Там есть кнопка SOS а также функция предупреждения через СМС определенных номеров о том что телефон не использовался определенное время или заряд батареи на исходе. (мне он не понравился маленьким экраном и плохой камерой)
Мои родители мне так же говорят. Но я еще немножко повоюю)
я немного не поняла. Зачем после окончания разговора слушать, что происходит на том конце провода и «орать и свистеть»? Можно же просто со своей стороны «положить трубку» и у них автоматически разговор завершится. Разве нет?
1) Исходящий вызов путем нажатия не более чем одной кнопки. (Быстрый набор)
2) Ответ на входящий вызов путем нажатия ЛЮБОЙ кнопки аппарата, а не только «зеленой».
Приклеить что-то шершавое или объемное на зелёную кнопку не пробовали, чтобы она тактильно отличалась?
Как вариант, да. На случай, если решусь на Doro
Ещё меня возмущает отказ ВСЕХ сотовых операторов от тарифов без интернета. Это официальный грабеж и без того бедного населения. И вообще, оставляет без выбора людей. Хотя.. «. выбор. » о чем я вообще.
Вот, кстати, тарифы без интернета и даже без абонплаты я нашел. Они скрыты очень глубоко на сайтах операторов, но они есть почти у всех.
Мне в салоны с паяльником ходить надо, значит
Теле2- у меня тариф 230 рублей и шесть часов разговоров в месяц.
6 часов за 230 р это так-то совсем не дёшево. На иоте 100 часов и 1 гиг ( меньше нет)
Хотя для меня, что двести рублей, что сто- разница не шибко кардинальная.
Ну вот и взяли маме симку в иоте. На гиг в Ватсаппе сидит, переписывается с сестрой из ближнего зарубежья. Я себе хотела в качестве рабочего номера симку без интернета. Так и не нашла.
Блин, капец. Разговор начался с фразы:
Это официальный грабеж и без того бедного населения.
Я себе хотела в качестве рабочего номера симку без интернета. Так и не нашла.
Зачем именно без интернета? Дешевле ста рублей в месяц что бы? Я не-по-ни-маю, честно. Или это бзик такой- «чтоб без интернета!»?
Вы явно давно или никогда не были в замкадье, видимо понятия не имеете сколько зарабатывают и как живут россияне. И зачем я должна оплачивать услугу, которая мне не нужна. Интернет у меня на второй симке, рабочая только для звонков. Интернет для работы на рабочем компьютере есть.
Сто рублей в месяц это много? В каком замкадье вы живёте? В Таджикистане? Сколько по вашему должны стоить сто часов разговора? Рублей двадцать? Семь сорок?
Я шесть часов то не выговариваю никогда, а тут- сто часов, по рублю за час.
И я в замкадье живу, так что не надо тут чесать про пенсионеров у которых нет ста рублей в месяц.
Капец, блин. Ну надо же- рубль в час это дорого. [сижу ахуиваю]
Да, что рублей в месяц это много. Потому что если каждый член семьи будет переплачивать какому-то левому дяде сто рублей в месяц в год это выливается в немаленькую сумму! Я лучше фруктов на эти сто рублей куплю!
Скакого перепугу он «переплачивает»? Это меньше рубля за час общения.
МЕНЬШЕ РУБЛЯ! Если посчитать ещё и интернет.
Вас бы какая сумма устроила? Тридцать копеек за пять часов?))
Несёте бред, уж простите, потому что такая сумма за мобильную связь это вообще ни о чём.
. Потому что если каждый член семьи будет переплачивать какому-то левому дяде сто рублей в месяц в год это выливается в немаленькую сумму!
В какую «немаленькую»? В три сотни в месяц? В пятьсот рублей?))
Даю совет- вместо интернета вы могли бы купить хлеба вашей маме на целый месяц! Ещё- вместо туалетной бумаги собирайте бесплатные газеты. В Магнитах их кучи. На сэкономленные деньги покупайте фрукты))
Так и сделаю, спасибо за совет
Есть архивные. Но если взять новый номер, то не подключат. В нашем регионе по крайней мере.
Неужели у Теле2 в вашем регионе нет подобных тарифов?
Где живёте- я погуглю.
В салонах связи они не признаются. Утверждают, что таких тарифов нет. Раньше были, а сейчас нет.
Ну похожие есть наверняка.
Стационарный Gsm не рассматривали?
Стационарный телефон дома и так есть. Он работает. Там есть отдельные кнопки быстрого набора, так что с ним все хорошо. Нужен именно мобильный.
Спасибо, но нет. Нужен именно мобильный телефон, что была возможность коммуникации, если бабушка ушла из дома или лежит в больнице.
Мне вроде встречалась такая картинка, но опять же, я нигде не нашел в продаже
Наоборот, надо купить если не флагман, но нормальный смарт от 15 до 20к, который сможет и голосом набирать и youtube показывать. Поверьте, при адекватном подходе пожилой человек освоит это всё быстро.
а если 98 лет пожилому человеку?
Сколько лет бабушке?
Если не работает WhatsApp, то надо идти к мобильному оператору
Потом уже, попозже, узнал, что по всему миру не работает WhatsApp.
Улучшил результат
Приколы нашего ковидария (красная зона)
1. Пациент жалуется, что не чувствует запахов. И тут в палату как раз привозят «ароматного» бомжа.
Мужик: Ан нет, чувствую-чувствую! И даже очень хорошо!
Доктор: Теперь жди рассказов про то, как мы с Невского насильно людей забираем лечиться для выполнения плана.
3. Делаем обход по палатам на предмет вечернего туалета: кому судно подставить, кому памперс поменять.
Санитарка (само содой, в скафандре): Не знаю как бабушка, а вот я очень писать хочу.
4. Врач попросил надеть на бомжа памперс. Объясняем, что у него нет, а мы и так уже воры-рецидивисты, украли у кого только могли для тех, у кого нет своих. Нас уже сегодня хорошо все запомнили, не можем больше воровать.
Доктор: Ну хотите тогда я сворую?
5. Друзья, прочитав здесь мои посты с жалобами на нехватку памперсов для больных, в качестве новогоднего подарка прислали мне почтой две большие упаковки. Понёс их в лифте с медсестрой и санитаркой.
Они: Теперь не страшно и застрять: у нас есть памперсы!
6. Одна женщина попросила родственников передать ей в больницу кресло-туалет. Вызывает медсестру:
А никто не может специально за ним сходить, забрать? Это же ценная вещь! Его же точно украдут!
7. Кончились чёрные мешки для трупов, просим на другом отделении.
Там сотрудник: Значит хорошо работаете!
8. Меняем памперс старушке с поносом, а соседи ещё не доели обед:
Самое время! Это нам для аппетита.
9. Дедушка ругался, что у него украли телефон. Обыскали всё: тумбочку, кровать, под кроватью. Нашли. в памперсе.
10. Выходной день, ночь, дежурил хирург. Бабулька свалилась с кровати. Хирург осмотрел: всё хорошо, не надо рентген.
Утром пришёл терапевт: Нужен рентген. Сделали. Нашли перелом.
Как я 2 недели ухаживал за «лежачей» бабушкой
Лежала у нас в 12 палате самая обычная старушка, 94 года. Не сумасшедшая, не капризная. И никто бы о ней не вспомнил, если бы не момент выписки, который стал для нас и моментом истины.
2 недели мы с санитарками меняли ей памперсы, приносили еду из буфета, перекладывали на лежачую каталку и возили на процедуры (УЗИ, ФГДС, МРТ). Типичный уход за лежачими пациентами. Надо отдать должное актёрскому мастерству бабульки: даже никто из 5 её соседок не заподозрил ничего неладного.
«Лежачая» больная быстро встала с кровати, взяла с пола 2 огромных баула, которые даже мне было тяжело поднять, и побежала так быстро, что олимпийцы позавидуют.
На старушку мы зла не держим, мало ли как с ней дома обращались, не можем мы знать, от какой жизни дома ей пришло в голову так притворяться в больнице. Но случай этот вспоминаем до сих пор, настолько врезался в память. Вспоминаем и смеёмся.
В России предложили жестче наказывать за преступления против стариков
В Госдуме предлагают внести поправки в УК РФ, защищающие людей старше 75 лет
В Госдуме предлагают считать преступления против людей старше 75 лет отягчающим обстоятельством. В правительство внесен законопроект, предусматривающий соответствующие поправки в Уголовный кодекс. Об этом «Известиям» рассказала разработчик документа, член комитета ГД по социальной политике, труду и делам ветеранов Светлана Бессараб. Инициативу поддержали в Совете Федерации. По данным Генпрокуратуры, за прошлый год против лиц пожилого и старческого возраста было совершено 177,5 тыс. преступлений. По словам экспертов, чаще всего пенсионеры становятся жертвами мошенников или подвергаются физическому насилию — их легко обмануть, и они не могут оказать сопротивление.
Насилие и мошенничество
В Госдуме разработан проект поправок в пункт «з» ст. 63 УК РФ («Обстоятельства, отягчающие наказание»). В список таких обстоятельств предлагается внести преступления против лиц старше 75 лет.
— Сегодня и в ВОЗ, и в Министерстве здравоохранения считают, что старческий возраст наступает с 75 лет. У людей этой группы в большинстве случаев теряются многие когнитивные функции. Это приводит к тому, что человек дольше реагирует, лишается определенных возможностей по состоянию здоровья. Поэтому в законопроекте такая категория определена как наиболее уязвимая. Преступникам с ней работать проще всего, — пояснила Светлана Бессараб.
В пояснительной записке к законопроекту приведены статистические данные, предоставленные Генеральной прокуратурой. Так, в 2018 году было зарегистрировано 164,4 тыс. преступлений, совершенных в отношении граждан пожилого (60–74 года) и старческого возраста, в 2019-м — 177,5 тыс.
Например, 8 июля 91-летний житель Иваново перевел мошенникам 1,7 млн рублей, сообщил местный отдел МВД. А 5 июля, по данным ГУ МВД по Самарской области, в квартиру его ровесницы из села Обшаровка Самарской области ворвался грабитель и забрал крупную сумму денег.
— Преступления против лиц старше 75 лет можно сравнить с деяниями против несовершеннолетних, — считает адвокат, полковник МВД в отставке Евгений Черноусов. — Они одинаково беспомощны. Старики страдают не столько от разбойных нападений, хотя и от них тоже, сколько от мошенничества, которое сегодня в разы усилилось.
При этом, говорится в пояснительной записке, если в отношении детей сформированы нормы дополнительной защиты, то в отношении граждан старческого возраста законодательство не предусматривает разницы между таким потерпевшим и более молодым.
Зачастую люди в возрасте 75+ болеют не только физически, но и имеют ментальные нарушения, подчеркнул в разговоре с «Известиями» председатель правления ассоциации специалистов сферы социально-медицинского ухода «Патронаж» Алексей Сабадаш.
— Они нуждаются в особой заботе и уходе. Пользуясь этим, злоумышленники совершают преступления, и такие случаи я бы действительно считал преступлением иного рода, — рассуждает он.
В случае если законопроект будет принят, возраст потерпевшего — 75+ — станет таким же отягчающим обстоятельством, как если бы преступление было совершено в отношении беременных женщин, малолетних, а также других беззащитных или беспомощных лиц. К тому же пункту «з» ст. 63 УК РФ относятся злодеяния против человека, который находится в зависимости от виновного.
— В любом случае если имеются отягчающие обстоятельства, то назначение наказания ниже низшего предела или понижение категории преступления не может быть применено, — пояснила адвокат Сталина Гуревич.
Конкретное наказание зависит от позиции судьи, добавила она.
Депутатскую инициативу в целом поддержал член комитета Совета Федерации по конституционному законодательству и государственному строительству Алексей Александров, отметив, однако, что здесь могут понадобиться уточнения.
— Безусловно, сегодня много нападений на ветеранов, на стариков, и теоретически я бы поддержал данный законопроект. Но что, если человеку 74 года, например? Кроме того, нужно будет доказать факт, что преступник знал о старческом возрасте жертвы, — сказал парламентарий «Известиям».
Граждане пожилого возраста — тоже уязвимая категория и часто имеют те же проблемы, что и люди старше них, добавил председатель Общественного совета при МВД России Анатолий Кучерена.
— Поэтому я бы больше концентрировался не на возрасте, а на состоянии беспомощности, — сказал он.
Возрастная граница смутила и гендиректора гериатрического центра Senior Group Алексея Сиднева.
— Здесь важен не возраст, а состояние человека, который или не может дать отпор физическому насилию, или не может до конца осознавать результат своих действий или бездействия, чем пользуются черные риелторы, например, — заявил он.
По мнению Евгения Черноусова, не имеет значения, знает ли преступник, сколько человеку лет, — незнание не освобождает от ответственности.
Телефон для пожилых
Купили бабушке телефон для пожилых, fly. Решил посмотреть что там да и как, и в основном меню оформить случаюную подписку даже случайно мне кажется не составит труда.
В этом приложении и шутки и юмор и чего только нет, но только по подписке, зайдя туда такой экран
Но самое интересное что кнопки выход, так таковой нет, только через другое меню. И это только одно приложение, по факту их несколько, и везде подписка.
Вот интересно расчёт на случайную подписку, или же всетаки осознанную.
