Как правильно сварить гаражные ворота: советы профессионалов
Так как сварить гаражные ворота своими руками достаточно просто, то если есть навыки работы с инструментами, можно сэкономить, сделав их самостоятельно. Далее разбираемся в тонкостях изготовления ворот – рассмотрим, какие они вообще бывают, какие потребуются инструменты и материалы, как производится сварка рамы и сворок, монтаж замков и запоров, плюс, утепление готовых ворот.
Виды гаражных ворот
Прежде чем приступать к проектированию и сварке, необходимо определиться с типом будущей конструкции. Типы гаражных ворот могут отличаться в зависимости от размеров исходного помещения и возможностей бюджета исполнителя. Наиболее популярными разновидностями конструкций являются следующие:
Так как сварить ворота для гаража распашного типа может даже не самый опытный сварщик, именно этот тип конструкции стал наиболее популярным. Примерно 9 из 10 помещений гаражных кооперативов закрыто именно таким типом ворот. Простота в монтаже и дешевизна объясняют их большую популярность.
Требования к распашным гаражным воротам
Вне зависимости от выбранного типа металлоконструкции, существует ряд требований, которые должны быть обеспечены при её проектировании и монтаже. Ворота должны быть достаточно широкими, чтобы не препятствовать проезду автомобиля. Минимальную ширину дверей рассчитать очень просто – она должна быть как минимум на 30 см больше ширины транспортного средства.
Вторым по значимости требованием к дверной группе является защита помещения от атмосферных осадков. Обшивку приваривают к каркасу. Для лучшей герметичности края створок покрывают уплотнительной лентой.
Гаражные ворота должны надёжно защищать содержимое строения от неправомерных действий третьих лиц. На рамную конструкцию устанавливают мощный замок со сложным механизмом. Обшивку створок делают из стали от 3 до 5 мм толщиной.
Необходимые инструменты для металлоконструкции
Перед тем как сварить ворота на гараж, следует позаботиться о наличии необходимого оборудования. Учитывая крупные размеры будущей конструкции, лучше всего изготовить её на ровном сварном столе, а потом доставить её на место монтажа. Для создания ворот потребуется:
Основной инструмент для работы – сварочный аппарат. Он может быть как электрическим, так и газовым. Самое важное требование – достаточная мощность для комфортной работы с электродами толщиной в 3,5-4 мм.
Материалы для распашных гаражных ворот
Собрав необходимый инструментарий, можно переходить к покупке железа для изготовления финальной конструкции. Основа каркаса – металлические профильные трубы. Минимально возможным размером считается 20х40 мм при толщине металла не менее 2 мм. Массивные трубы обеспечат большую устойчивость, но потребуют мощного каркаса и опыта работы со сварочным аппаратом.
Для каркаса потребуется облицовочный материал. Наиболее популярным вариантом выступают металлические листы толщиной в 3-4 мм. Их украшают коваными элементами и окрашивают баллончиком. В качестве обшивки могут выступать профнастил, дерево или ПВХ панели.
Готовые створки вешают на открытые или потайные петли, закреплённые на несущей раме. Её изготавливают из уголка размером не менее 75 мм и толщиной в 3 мм. В комплект ворот также входят задвижка и замок для закрывания помещения.
Изготовление несущей рамы для гаража
Перед тем как сварить гаражные ворота своими руками необходимо сделать для них надёжное основание. Создание несущей рамы требует от строителя точности в подсчётах и соблюдения необходимых размеров при резке металла. При отсутствии ровного стола для сварки, на земле собирают конструкцию из двух одинаковых балки или трубы и выравнивают их по уровню. Процесс создания рамы состоит из следующих этапов:
По аналогичному алгоритму собирают дублирующую раму. Удобно сверять размеры конструкций, приложив их друг к другу. Лишь при полном совпадении можно приступать к их монтажу в дверной проем.
Монтаж сваренной несущей рамы
Установку готовой конструкции производят вместе с помощником. Для надёжной фиксации рамы в вертикальные стены необходимо вставить по 2-3 металлических штыря для надёжного распределения веса будущих ворот. Длина каждого из них составляет 15-20 см при толщине в 12-14 мм.
Одну часть рамы прикладывают к стене и, пока один надёжно фиксирует её, второй просверливает в металле отверстия для монтажа арматуры. Ширина проёмов должна быть на 1 мм больше диаметра металлического прута. Через отверстия маркируют точки в стене, которые потом просверливают перфоратором. Вновь приложив часть каркаса к проёму, при помощи молотка арматуру забивают в подготовленные отверстия. Арматуру по кругу приваривают к раме и обрезают выходящую часть при помощи болгарки. Все сварочные швы тщательно зашлифовывают.
По аналогии устанавливают вторую часть конструкции. Для большей надёжности две части рамы соединяют между собой металлической полосой толщиной в 2-3 мм. Для надёжного крепления достаточно 2-3 перемычки на каждую из сторон рамы. После окончательной зачистки всех сварочных швов приступают к монтажу петель для будущих гаражных ворот. Окончательным этапом установки рамы является её покраска водостойкой эмалью.
Часть 6.1 — Новые ворота (каркас)
Зима близко и пришлось резко активизироваться…
С гаражом сделано было уже достаточно много и результат меня полностью устроил:
Часть 1 — Теплоизоляция: «Процесс пошел» и «Почти финал»
Часть * — «Какой же гараж без музыки»
Часть 2 — «Дверь в никуда»
Часть 3 — «Обшивка изнутри»
Часть 4 — «Вентиляция и водостоки»
Часть 5 — «Новый пол»
Никак не мог взяться только за переделку ворот. Работа не простая и ответственная, а сварочник я взял в руки впервые лишь полгода назад. Но, вид старых ворот и их дыры не давали покоя, а душа не позволяла тратиться на утепление и обшивку этого дерьма!
И вот недавно я все же решился! Холода подгонять начали ))) Правда немного выбило из графика Путешествие в Горный Алтай, но его я никак не хотел отложить. Обшивку металлом и утеплителем я решил оставить для другой части, а про каркас рассказать отдельной записью.
Цены на металл конечно сносят крышу, а найти БУшный 63ий уголок оказалось не так просто, пришлось выбирать из такого г**на! Там же и нарезали по примерным кускам, чтоб еще за доставку не платить. Все доставлено, диски закуплены, музыка включена, гараж нагрет, мастер готов, понеслось…
Конечно же поначитался интернета, посмотрел видео, малость потренировался на кошечках («Операция Ы»). Стык выбрал такой, мне кажется он надежней чем «под 45». Все работы решил проводить в гараже на полу, так как он у меня идеально ровный. А чего его жалеть — все равно надеюсь застелить резиной.
Вроде получилось, но спецы сказали ток побольше, так как проварено не идеально! Но так как я проваривал с двух сторон, то надежность на уровне. Да, зная что спец я еще тот, электроды я не жалею ))) Каркас был готов за пару вечеров.
Вот только с материалом я лоханулся, как-то умудрился не учесть уголок на дверь калитки. Благо, побродив у себя по базе, нашел уголки нужного размера, да еще и нахаляву получил их. Да и меж базой и кооперативом окошечко отыскал, не пришлось в машину грузить или тащить вокруг )))
Еще немного аналогичной работы и калитка тоже готова.
Далее самая ответственная часть — шарниры! Тренироваться конечно же начал на калитке, там нагрузка значительно меньше, поэтому можно и накосячить малость. Опять же спасибо интернету и полезным советам хороших сварщиков на ютубе! Приспособление мне очень понравилось и помогло.
Получилось не совсем аккуратно, но надежно!
А вот за большие шарниры я боялся зря, и в этом еще заслуга правильных электродов! Оказалось варить электродами «Esab Оk 46 3х350» намного проще и лучше, чем синими МР-3 и серыми МР-3 Престиж. Правда и стоят они в два раза дороже!
Угловые швы на каждом шарнире я сделал для надежности тройными. Получилось (мне кажется) хорошо.
Про всю запорную арматуру и приспособы запись будет отдельной и не скорой, только когда все будет готово, а процесс не простой, опять же по причине неопытности и желания сделать на совесть. Но кое-что пришлось сделать заранее, так как хотя бы временно, но ворота запирать надо! Долго думал как же сделать так, чтоб было функционально и эстетично, а не просто кусок металла торчал из стены над дверями… Решение пришло неожиданно, суть не изменилась, но швеллер был заменен двумя уголками. А в стороны от них до стен пойдут неширокие полочки, которые закроют это безобразие и будут полезны для чего-то не тяжелого.
А есть тут владельцы ситроенов? Я могу вам шильдиков насобирать… На фото лишь полтора, но еще куча в углу валяется ))) А если договоримся по цене, то могу напилить и зачистить )))))
А вот далее процесс заглох почти на три недели, так как найти нормальный листовой металл БУ — практически невозможно, а новый — ну ооочень дорого! И опять же желание «сделать красиво» + «неудобные» размеры проема тоже мешают.
Ширина воротин — более 1,5 метров, а металл идет в листах по 1,5 и 1,25, да еще и длинной 6 метров. Было два варианта: переплатить за большой остаток или варить из кусков. Напилить по моим размерам без остатков согласился товарищ моего знакомого, вот тут я и потерял половину времени, так как он заболел и все никак не мог решить вопрос. Благо нашел у нас еще одну контору «Профсталь», которая продает металл кратно 50см., и переплата за остаток составила около трех тысяч, ладно — пригодиться. И вот металл в гараже, работа уже в процессе…
Но это уже совсем другая история…
На настоящий момент результат выглядит так (на фото процесс примерки по месту):
Буду очень рад дельным советам и готов выслушать объективную критику!
Кроме того, есть и вопросы:
— Нужны ли еще вертикальные и горизонтальные поперечины для жесткости, или достаточно того что обошью металлом 3мм?
— Может вместо поперечин добавить треугольные косынки по углам, уже потом, вывесив ворота?
— Что еще нужно учесть.
Замена гаражных ворот
Осенью прошлого года наконец куплен гараж ради ямы, чтобы иногда поковыряться с авто и кинуть там старую резину, которой весь балкон был завален. Да не очень удачно — крыша оказалось подтекающей, да так, что в гараж хрен попадешь в морозы
И в гараж не зайти, т.к. калитки нет. Да и в целом ворота 80-х годов из фольги с деревянным внутренним наполнением и смешным замком.
Хоть ценного в гараже ничего храниться не будет, но хотелось сделать все по-человечески надежно и функционально. Поэтому решено делать из нормального толстого металла, как делали всегда на родине в Оренбуржье. Как раз встретил земляка, который занимается металлоконструкциями и он вызвался помочь с воротами. Через неделю воротины с калиткой были готовы и выбран выходной для их установки
Срезали старые створки, усилили уголками старый каркас-раму ворот и навесили первую воротину для калитки.
Петли варили по месту, накрутив на них по обороту проволоки, чтобы выставить минимальный зазор между петлей и рамкой, чтобы не затирало при открытии
Начали примерять левую воротину, приставили ее по месту на уголки и… бл…, на 5 см короче оказалась. Пип, пип.пип…
Ладно, что для воротин был закуплен 6-ти метровый лист и отрез должен был остаться в цехе с размером, большим чем нужно. Поехали в цех. нашли остаток, замерили, все хватает, нужно даже отрезать еще 20 см. Хорошо, что есть гильотина. Подцепили лист классной приблудой — магнитами для кран-балки и закранили в гильотину.
В итоге через час лист привезли и приварили петли.
На очереди навеска калитки. Но не тут то было. При резке плазморезом, калитку повело дугой от плоскости листа. Попробуем выпрямить, нагрузив машинкой. На ситре дизель-то и морда ой какие тяжелые.
Однако не помогло. Металл толстый и статической нагрузке не поддался. Помогали и кувалдой, и прыгали качая машину…бестолку.
Ну ладно, есть оказывается и вальцы в цехе. Грузим в ситр дверцу (вес ее кстати также огромный) и полетели раскатывать.
Все отлично, все получилось! навесили калитку приварив петли. Изнутри из полосы стали наварили упорную планку-нащельник вокруг отверстия калитки.
Изнутри на воротины наварили уголок по контуру, хотя и без него 8 мм лист никуда не гнется, но на уголок проще будет утеплитель в дальнейшем крепить. Кроме того наварили противосъемные уголки и штыри изнутри в районе петель.
Теперь дело за установкой замков.
Было решено ставить два замка. Первый — знаменитый челябинский Риф-1м, а второй самодельной конструкции с падающим ключом. Замки установлены как положено, на дистанционные уголки, на каленые болты на которые накручены колпачковые нержавеющие гайки от высверливания, между замками и дверкой размещены напильники. Извиняйте, фото не прикладываю 🙂
Мучили меня сомнения, как же сделать для ключа Рифа замочную скважину, которая в форме гантели. Деваться некуда, надо сверлить. Долго, очень долго и нудно на малых оборотах сверлом с оксидом титана высверлил два отверстия, теперь нужно между ними прорезать щель для ключа на глубину 8мм металла. Хорошо взял из дома дремель, хотя и без особой надежды.
Китайские братья в очередной раз поразили
В итоге за 1,5 выходных дня заменены полностью ворота, пожарено и скушано куча шашлыка и получено моральное и физическое удовольствие.

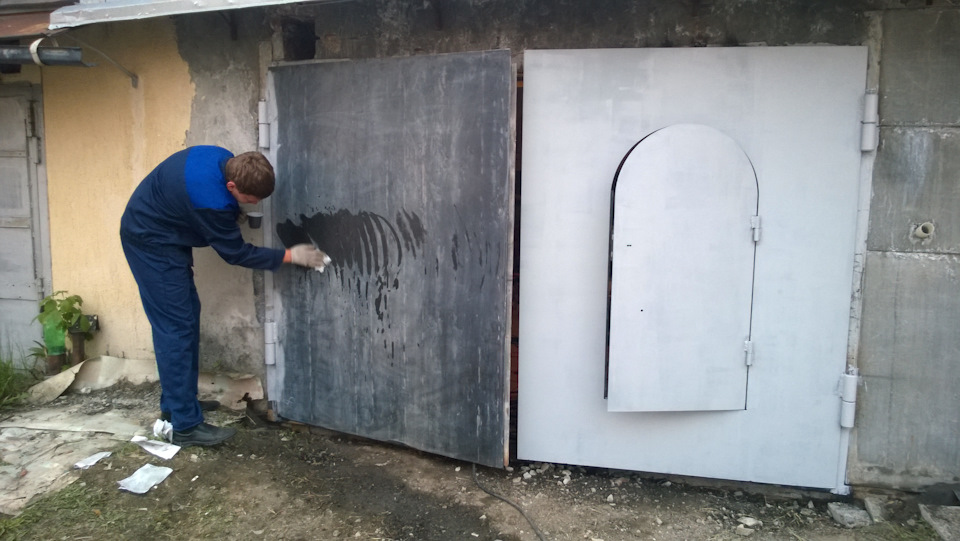

Ну и финал, точнее предфинал — зачистка лепестковым диском торцов и кромок, фосфатирование металла, мойка, обезжиривание и грунтовка акриловым грунтом на три раза
Следующим шагом будет ремонт крыши и утепление ворот.
Всем удачи!
Пошаговая технология, как лучше сварить гаражные ворота своими руками
На современном рынке продается масса готовых вариантов ворот для гаража. Но существует множество людей, которые хотели бы узнать, как сварить ворота для гаража своими руками. Для этого нужно сделать проектный эскиз и купить необходимые материалы. Сделать всю работу самостоятельно будет достаточно трудно, поэтому желательно попросить помощи у друга.
Преимущества сварных ворот
Преимуществ, как и недостатков, у таких конструкций немного. Среди плюсов можно выделить:
Недостаток только один – работа займет время.
Необходимые материалы и инструменты
Необходимо заранее приобрести все необходимые материалы для работы. Для этого замеряем размеры проема для въезда и толщину стен.
Нам понадобится следующее:
Кроме материалов, нам нужны и инструменты:
Технология сбора и сварки конструкции
Для правильной сборки и сварки всех элементов своими собственными руками нужна проектировка. Нужно заранее замерять все проемы и стены и составить чертежи ворот. На этом этапе также подбирается материал. Можно начинать собирать каркас.
Собираем и устанавливаем внутреннюю раму
Создание рамы начинается с порога. Порядок создания следующий:
Внимание! Избегайте зазоров между стенами и элементами рамы.
Изготавливаем створки
Створки являются самой простой конструкцией. Нам нужно:
Обшиваем ворота
Один из самых важных и трудных этапов. Малейшая ошибка при варке может привести к тому, что конструкция будет кривой. Необходимо:
Привариваем петли
Верхняя половина петель приваривается к створкам, а нижняя – к раме. Но есть пара моментов, на которые нужно обратить внимание:
Теперь, используя болгарку, зачищаем швы. Можно приступать к созданию замков.
Замки, запоры и задвижки
Навесные замки – самый простой вариант. Но, в то же время, они неудобные, поскольку сильно замерзают зимой, и их становится трудно открывать. Для создания такого замка нужно приварить два ушка согнутого прута из железа к каркасу и зачистить их при помощи болгарки.
Для увеличения надежности можно установить дополнительные штыри и засовы. Установка строп позволит зафиксировать обе части ворот изнутри. А дополнительная створка позволит сделать еще одну дверь в помещение.
Есть также цилиндрические замки. Они очень прочные и качественные, но, из-за повышенной прочности, они замерзают еще сильнее, чем навесные. Потому этот вариант – не самый удачный, если гараж используется зимой.
Самый лучший вариант – врезной замок, но только если у ключа форма трубки.
В конце работы нужно также уделить внимание покраске и утеплению. Для покраски можно использовать стандартную эмаль любого цвета. Также нужно покрыть ворота грунтовкой (это защитит их от воды). Поскольку ворота сделаны из металла, вода, попавшая на их, может стать причиной коррозии. Грунтовка же защищает ворота.
Еще следует обратить внимание на утепление. Ворота, сделанные из железа, – хороший проводник холода, поэтому зимой в подобных гаражах будет зябко. В качестве утеплителя подойдет пенопласт, вата или пенополистирол. Утепление в нижней половине ворот должно быть больше, ведь холод накапливается снизу. Также необходимо заделать все щели.
Изготавливаем проем для калитки
Ворота упрощенного типа будут без калиток. Но если планируется еще и калитка, проем для нее необходимо делать на шаге, когда устанавливается каркас.
Ее можно сделать из профильной трубы. Обшивка должна выступать на 10 сантиметров с каждой стороны каркаса. Учитывая это, нужно вырезать лист подобных размеров и приварить его к раме.
Сделать ворота своими руками нетрудно. Главное – правильно подобрать материал, и сделать чертежи.
Гаражные ворота.
Итак напечатаю второй пост в этом сообществе думаю многие его уже видели в моем блоге но все же для тех кто не видел.
В общем пообщавшись со сварщиками и посмотрев пару видео принялся за дело. В принципе как всегда одни говорят одно другие другое, в общем как всегда и везде.
Собственно минимум который понадобился: Сварочный, электроды, собственно сам уголок и металл, струбцины, диски отрезные, диски для зачистки торцевые, болгарка, эмаль. Ну и на определенном этапе свободные руки.
Закупил уголок 50х50х5 принялся за дело так как я сварщик можно сказать вообще без опыта старался все что возможно сваривать по возможности на полу. Итак для начала отрезаем уголок по размеру и делаем фаску.
Начинать нужно с низа проема так как у меня полы уже залиты с внутренней стороны пускаю полоску вместо уголка.
И приступаем за боковые прикинув, подрезав, отмечаем мелом полоски в местах выделенных желтым и зажав стяжками свариваем.
Прижав к стенке прихватил внизу проваривать можно и по том. Не забываем про фаску и угол 45 сверху да и учесть небольшое расстояние для верхнего уголка. Полоски выделенные желтым нужно приварить на уровне где будут стоять петли.
Сварил с другой стороны прикинул и прихватил
Правую и левую сторону устанавливал по уровню.
После подгона верхних уголков так же отметил места соединения полосок мелом и сварил на полу после чего нам и понадобиться вторые свободные руки и две распорки. И произвел сварку.
И приступил к сварке ворот. В видео говорилось о зазорах которые нужно соблюдать сверху 1см, снизу 2см сбоку 0,5 см. Пообщавшись со сварщиком он сказал сверху достаточно электрода, снизу 1 см на случай то что будет забиваться грязь снег, с боку 0,5 см. И еще пару вещей.
Сверху сделал электрод 4-ка выделено красным, сбоку 0,5 см выделено желтым. Внизу 1 см выделено черным. И прихватил кусочками арматуры, кстати уголок развернут не просто так а для удобства утепления и обшивки.
Уже после приварки мне показалось что уголок немного кривоват, и не даром пообщавшись с соседом у которого опыта по больше он сказал что все идет кривое и нужно ровнять кувалдой, вот так новость помимо что на метал цена космическая так он еще и кривой. Ну да ладно узнал я это после того как почти все уже было сварено и назад пути нет.
Так же вырезал и прихватил по всем размерам справа и приступил к нижнему уголку напомню снизу подложив пластины 1 см
Отмерив середину створок делаем надрез как на фото.
Так же вырезал верхний уголок и сделал такую же прорезь по середине створки.
И приступил к середине створки вырезав уголок у установив небольшой зазор с помощью отрезного диска 1,2 мм ( в принципе можно и побольше дверь закрывается слегка в распор но терпимо) хотя про данный зазор не где не нашел.
По такому же принципу приварил поперечные.
И переварил арматуру так как она мешает укладывать лист снаружи.
Приварил на прихватках внизу и сбоку по два уголка примерно на 1,5 см если не изменяет память ниже для выпуска листа металла.
Обрезал лист металла нужной длинны и снова привлек еще одни свободные руки которые снизу вверх поджимали лист через рейку что бы не обжечься а я на прихватках потихоньку все обварил.
Далее вырезал плашки под петли из уголка. И опять не известно должен ли быть зазор между петлей и воротами. Походив по дворам соседей вроде должен быть небольшой. Подложив полотно 2мм под саму петлю прихватил уголки к петле что мягко сказать было немножко не удобно. Обварив получаем петли предварительно как говорилось в видео смазать литолом что бы они не прикипели.
Установить и прихватить петли нужно так что бы они были по центру где заканчивается лист металла выделена на фото красным.
Обрезав уголок дверей болгаркой до конца, верху и внизу распахнул впервые створки ворот.
Доварил места в середине где не хватило металла, обрезал торчащий уголок петель и обварил петли окончательно.
После наварил внутри запоры ворот.
Снаружи уши под висячий замок из того же уголка 50Х50.
После зачистки швов приварил полосу что бы снег не забивался типо ветровая.
После окончательной проварки и зачистки швов покрасил ворота.
Для первых ворот думаю не плохо:)
Комментарии 74
Обалденно получилось, доходчиво объяснил!
Все для людей 😁. Просто сам столкнулся а толком ничего нет.
класс, очень подробно всё описано ))) желаю тебе еще и калиточку врезать, очень удобная штука, смею заметить
Спасибо, но калитка мне не нужна гараж в доме вход в гараж с дома по этому посчитал калитка это лишнее.
Отлично! Хороший самоучитель для начинающих!
И я так думаю так как сам всю информацию недели 2 собирал в инете, у сварщиков, и ходя по гаражам смотря как у них сделано.
Для первого опыта годится.
Но много заморочек. Советовать это дело конечно «хорошее»)))) но все же может потом пригодится.
Рамки из уголка удобнее варить конечно же на полу, предварительно сняв размеры с подготовленного проема. На счет створок, уголок давно уже не использую как каркас, удобней работать с профтрубой, она ровная и не так ее ведет при сварке.
Между уголком и навесами (петлями) обязательно должен быть зазор т.к нижняя часть навеса приварена к уголку а верхняя вращается. И если она будет плотно прилегать к уголку то это не очень хорошо, я когда привариваю навесы прикручиваю на них проволоку ф1,5мм 2 шт на одну половину и 2 шт на вторую половину навеса.
Когда привариваю петли к листу створки, то под лист подкладываю подложку толщиной 3мм, это при дальнейшей эксплуатации не дает пружинящего эффекта при закрывании на оси петель, и в тоже время дает возможность наклеить туда оконный Е образный уплотнитель.
При утеплении ворот изнутри, если конечно гараж будет отапливаться. То прикреплять отделочный материал прям к металлическому каркасу, не желательно т.к метал хороший тепло проводник и в данном случае будет служить мостком холода. Саморезы или клепки которыми будет прикреплен отделочный слой зимой всегда будут в обледенелом состоянии будут ржаветь и разрушать отделку.
Я при таком утеплении прикручиваю по периметру и не только, деревянный пропитанный антисептиком брус и уже непосредственно к брусу креплю всю отделку.
Про то что на полу у меня это не рассматривалось так как спереди лежала куча гравия, По проф трубе не стали так как она внутри полая и утеплить ее это проблема, прикинули просто лишний источник промерзания. Под петлю я подложил полотно 2мм. Ворота уже утеплены на половину, т.е. в качестве эксперимента покрыли теплоизоляционным полимерным покрытием Астратек затем пенопласт 5 ка. А далее будет термофлекс блестяжка такая с утеплителем ну и финишное покрытие пока думаю может ламинат.
