Ремонт рулевого редуктора Газель 3302 (ч.1)

Сегодня на операционном верстаке оказался рулевой редуктор. Это настоящий «шедевр» автопрома! Ну да ладно.
Зачем всё это? Из-за одной мелочи. Течет масло через уплотнительное кольцо со стороны рулевой сошки. Вроде пустяковое дело, но тут как всегда закон подлости! Объехал очень много магазинов, но ремкомплекты для червячных РР — нет и больше не возят. Вот блин придётся разобрать, а потом живьём искать РТИ.

Чтобы после разборки, грязь не попала в редуктор, сначало его моем.

Получилось как-то так.

Снимаем сошку. Здесь без специального съемника сложно что-либо сделать.

С помощью съемника создаем напряжение и по отливу на сошке аккуратно стучит молотком. Подтягиваем болт у съемника (напряжение должно сохраняться) и снова стучим т.д. — пока сошка не снимется.

А вот разобрать, кто ни разу этого не делал, целая наука.
Прежде чем извлекать корпус подшипника обязательно нужно отогнуть забитую кромку с помощью выколотки. Загнутая кромка прячется под пластиковыми заглушками

Далее извлекаем корпус подшипника. Чаще всего, легче снять корпус подшипника со стороны пластмассовой заглушки. Порой достаточно отвёртки.

Симметрично поддеваем корпус и извлекаем. И вот он роликовый подшипник без сепоратора. Жесть! Неужели такая конструкция оправдана?

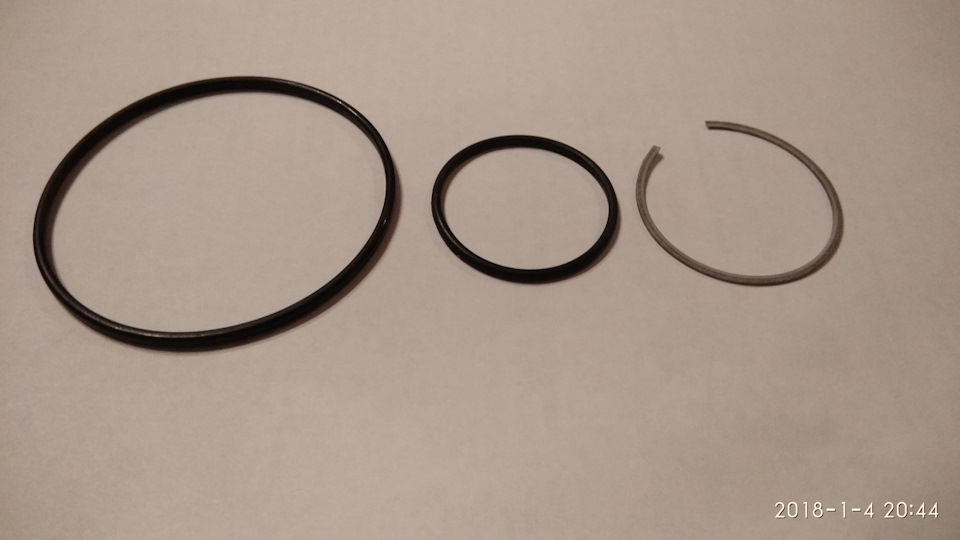

И вот они долгожданные уплотнительные колечки.

Берём колечки и идём в магазин искать заменители. Результат позже.

PS. А что делать если с обоих сторон корпус подшипника закис?
Нужно сорвать корпус подшипника с помощью специального ключа. Как сделать ключ самому, позже (следите за новостями).

Источник

Ремонт рулевого редуктора Газель 3302 (ч.5 ф)

Всем привет! В этой части хочу закончить с рулевым редуктором, а то в других частях было написано много и обо всем, кроме сборки и регулировки. Поехали.

После замены всех уплотнительных колец и подшипников, начинаем собирать. В моём случае, была обязательно отшлифована шейка вала со стороны шлицов, т.к. была коррозия и выработка.

Напишу два слова как заменить обойму подшипника, сидящую глубоко в корпусе.

Согреваем весь корпус целиком, чтобы не повело, а затем газовой горелкой греем то место, где сидит обойма.

Не мешкаясь ставим новую обойму и бронзовым бруском (можно деревянным) осаживаем на место. Фуу. Готово!

Далее вставляем в корпус редуктора червяк с ходовой гайкой и фиксируем верхней крышкой. Затем устанавливаем вал-сектор, а потом только роликовые подшипники. Более узкая часть обоймы подшипника ориентируется условно вниз, дальше от червяка. Затем я сразу ставлю стопорные кольца. В дальнейшем они никак не мешают регулировке. Собрали? Отлично!

Зажимаем редуктор в тисках и регулируем зазор между валом-сектором и ходовой гайкой. Регулировка этого зазора осуществляется поворотом эксентриковых обойм подшипников с помощью специального ключа. Где его взять? Вот тут Как сделать ключ самому.

Для уменьшения зазора необходимо поворачивать подшипник по часовой стрелке, если смотреть со стороны шлицов вала-сектора (там где ставится сошка).

При регулировке зазора, необходимо поставить сошку в среднее положение и доворотом червяка совместить риску «С» ( см. рисунок) на торце винта с ребром «В» верхней крышки.

Зазор в зацеплении рабочей пары считается допустимым, если люфт на нижнем конце сошки в среднем положении при отрегулированных подшипниках не больше, чем 0,3 мм. Как это контролировать непонятно? Я стремлюсь к отсутствию люфта. Чтобы понять — верно ли отрегулирован зазор, нужно взяться за нижний конец сошки и повернуть её несколько раз от одного крайнего положения до другого. Если сошку не закусывает, то вал-сектор установлен верно, а иначе произошел перекос вала в роликовых подшипников и нужно заново регулировать. После окончания регулировки фиксируем обойму подшипника, для этого отгибаем буртик на подшипниках в отверстия на картере. Но как это сделать под шлицевым валом? Да никак! Шучу — изголяемся, но стопорим любым способом. Будем считать, что с этой задачей справились!

Осталось только проверить крутящий момент на валу червяка. Момент поворота вала, на отрегулированном механизме, должен быть 1—1,8 Н·м (или 10—18 кгс·см). Для этого мастерить приспособление неохота (и не вижу смысла), поэтому я обхожусь гайкоколом.

Закрепляю гайкокол на валу и с помощью динамометра (электронный безмен) замеряю усилие. Длина гайкокола (рычаг) ровно 10 см, т.е. в пересчёте — на конце рычага должно быть примерно 2 кг. Если момент маленький, то снимаем крышку, убираем одну прокладку, собираем и заново замеряем. Пока не получим нужный результат.

PS. Должен ли червячный вал прокручиваться от руки? Нет! Создать момент 20 кг*см двумя пальцами нереально, но выиграть ящик пива — можно! Что я и сделал поспорив с друзьями, на то что проверну вал руками, а они нет. Не зная хитрости они естественно проиграли, но по хохотали вдоволь. Естественно ящик пива распили все в месте! Ладно, немного отвлекся.

Окончательно, ставим пластмассовую крышку подшипника, две заглушки в отверстия, поролоновый уплотнитель и сверху накрываем его пластиковой (резиновой) крышкой, затем сошку и шайбу с гайкой М24х1,5 (s36).

Источник

Рулевая колонка газели: устройство, регулировка

Регулировка рулевого механизма с гидроусилителем автомобиля Газель

Регулировка рулевого механизма нужна при низкой курсовой устойчивости автомобиля на большой скорости движения (руль как бы не чувствуешь на большой скорости).

Этот дефект связан с нарушением регулировки упорных подшипников винта, и в паре рейка-поршень – вал-сектор рулевого механизма.

После регулировки усилие, необходимое для вращения входного вала, не должно заметно возрасти.

В процессе эксплуатации следует постоянно следить за состоянием шлангов, особенно высокого давления.

При трещинах, вздутиях и порезах шланги необходимо заменить.

Также следует проверить отсутствие утечек рабочей жидкости (масла) из-под хомутов шлангов, крышек рулевого механизма или насоса усилителя.

При повышении давления в системе из-за заклинивания перепускного клапана может выдавить технологические заглушки в корпусе насоса, поэтому следует следить за системой и качеством заливаемой рабочей жидкости, вовремя производить ее доливку, замену и смену фильтра.

Не следует надолго задерживать рулевое колесо в крайних положениях. Это может привести к повреждению и даже заклиниванию насоса усилителя.

Слабый шум при работе усилителя не является признаком неисправности.

Регулировка

Снимаем рулевой механизм, не снимая сошки.

1. Зажимаем механизм в тисках штуцерами вниз и сливаем остатки масла в емкость, поворачивая вал механизма ключом на 17.

2. Нажав рукой на вал-золотник, покачиваем сошку.

Если при этом ощущается осевой люфт вала, регулируем упорные подшипники.

3. Для этого через бородок или выколотку выправляем буртик регулировочной гайки, закерненный в пазы картера.

4. Специальным ключом поворачиваем гайку по часовой стрелке до устранения зазора.

При этом контролируем момент вращения вала, который должен составлять не более 0,2 кгсм.

5. Для этого динамометром зацепленным за ключ на 17 измеряем момент проворачивания вала-золотника.

При длине рычага равной 200 мм усилие не должно превышать 1,0 кгс.

6. Бородком загибаем буртик гайки в паз

7. Покачиваем рукой сошку рулевого механизма.

Если ощущается зазор, регулируем зубчатое зацепление

8. Для этого снимаем сошку с вала сектора.

Рулевая колонка газель / соболь, ремонт своими руками

Порядок регулировки рулевого редуктора автомобиля Газель

Порядок регулировки рулевого редуктора автомобиля Газель

Рулевой редуктор на автомобилях Газель устанавливается вне зависимости от наличия гидроусилителя. Он повышает надежность движения, безопасность водителя и пассажиров. Рассмотрим признаки неисправностей и способы регулировки рулевого редуктора Газели.

Признаки появления неисправностей

Узлы управления изнашиваются в первую очередь, поскольку они постоянно испытывают серьезные нагрузки. Рулевой редуктор в этом отношении представляет собой наиболее рискованный узел. После определенного времени эксплуатации проявляются признаки износа:

Факт наличия этих признаков свидетельствует о том, что требуется регулировка рулевого редуктора Газели. Тянуть с этой процедурой не следует, так как одни неисправности неминуемо создают почву для появления еще более серьезных проблем.

Устройство и порядок демонтажа узла управления автомобиля Газель

Состав узла управления Газели:

Ремонт рулевой Газели выполняется по мере необходимости, преимущественно при появлении первых признаков неисправности.

Механизм редуктора компактен, достаточно прост. Работа не требует высокой квалификации, но не следует делать ее первым шагом в настройке.

Дело в том, что для того, чтобы снять проблемный узел, понадобится:

Поскольку эти действия достаточно трудны, процесс регулировки рулевого редуктора необходимо начинать после некоторых подготовительных операций:

Порядок ремонта рулевого редуктора

Регулировка рулевого управления на Газель начинается с регулировки люфта. Снимается пластиковый кожух, головкой на 13 отвинчиваются 4 крепежных болта и снимается металлическая защита. Под ней находятся регулировочные прокладки, с помощью которых устраняется слабина.

Удаляется одна прокладка, узел собирается, проверяется наличие люфта. Если он не исчез, то процедура повторяется до полного устранения слабины. Проверять его надо при среднем положении руля, когда он минимальный. Настройка производится до тех пор, пока не будет достигнута максимальная легкость поворота вала при минимальном люфте.

После устранения люфта ремонт рулевой Газели продолжается. Выполняется регулировка зазора шариковой гайки с вал-сектором. Для этого надо надеть на вал сошку, повернуть вал рулевого колеса 2,5 оборота в любую сторону, проверить наличие свободного хода. Если он есть, придется настраивать положение подшипников. Там используются радиально-упорные подшипники, поэтому величина зазоров должна быть минимальной (в идеале — отсутствовать).

Примечательным обстоятельством является то, что шариковая гайка с винтом не подлежат разукомплектации, что в первые годы эксплуатации автомобиля Газель было существенным недостатком из-за отсутствия запчастей. Сегодня этот вопрос полностью решен, рынок располагает достаточным количеством деталей, что позволяет производить ремонт или настройку при первых симптомах неисправности.

Видео по теме: Ремонт рулевой колонки Газели

дефектовка рулевого часть 1

Особенности рулевого управления автомобиля Газель

Особенности рулевого управления автомобиля Газель

На автомобиле Газель может быть установлено рулевое управление как без гидроусилителя, так и с гидроусилителем руля.

Рулевое управление без гидроусилителя

На автомобиле установлено рулевое управление, состоящее из рулевой колонки с колесом, рулевого механизма и привода рулевого управления.

Рулевая колонка позволяет изменять положение рулевого колеса по высоте и углу наклона.

Верхний конец вала рулевой колонки соединен с рулевым колесом коническими шлицами, а нижний – через карданные шарниры связан с винтом рулевого механизма.

Рулевой механизм состоит из алюминиевого картера, винта с шариковой гайкой и вала-сектора.

Винт установлен в картере на двух радиально-упорных шариковых подшипниках.

На винте установлена шариковая гайка, имеющая внутри винтовую канавку.

Между гайкой и винтом размещен набор шариков. При вращении винта шарики перекатываются по винтовой канавке и шариковая гайка перемещается вдоль винта.

При этом своими зубьями гайка поворачивает вал-сектор, установленный в картере на двух роликовых подшипниках.

На конических шлицах вала-сектора закреплена рулевая сошка.

Винт с шариковой гайкой и набор шариков подобраны друг к другу и при необходимости заменяются только в сборе.

Регулировка зацепления шариковой гайки с валом- сектором производится поворотом эксцентриковых обойм подшипников вала-сектора.

Рулевой механизм смазывается трансмиссионным маслом (0,5 л), залитым в картер через пробку с конической резьбой.

Рулевой привод состоит из сошки, продольной и поперечной рулевых тяг, рычагов поворотных кулаков колес и шарниров рулевых тяг.

Рулевая сошка продольной тягой связана с рычагом поворотного кулака левого переднего колеса.

Поперечная рулевая тяга связывает рычаги обоих колес, синхронизируя их поворот.

Ее длина может быть отрегулирована, что позволяет изменять угол схождения колес. Угол продольного и поперечного наклона оси поворота и развал передних колес заданы конструкцией передней подвески и в процессе эксплуатации не регулируются.

Все шарниры, соединяющие элементы рулевого привода, унифицированные, неразборные и не требуют обслуживания в эксплуатации.

Рулевое управление с гидроусилителем, совмещенным с рулевым механизмом

В рулевом механизме со встроенным гидроусилителем вместо ролика на валу сошки нарезан трехзубый сектор, а роль червяка выполняет винт, связанный с поршнем-рейкой, установленный на двух упорных подшипниках, преднатяг которых регулируется гайкой.

В картере рулевого механизма выполнен цилиндр гидроусилителя, в котором по винту перемещается поршень-рейка.

Поршень выполнен заодно с шариковой гайкой и имеет зубья, входящие в зацепление с зубьями сектора вала сошки.

Поршень делит цилиндр на две полости. При неподвижном рулевом колесе давление в них одинаковое.

В зависимости от направления вращения рулевого колеса, соответствующая полость цилиндра соединяется через гидрораспределитель с нагнетающей магистралью высокого давления, а другая – с отводящей.

Давление жидкости (масла) в гидросистеме рулевого усилителя создает насос лопастного типа с ременным приводом от шкива коленчатого вала, установленный на передней части двигателя.

В расширительном бачке гидросистемы рулевого усилителя размещен фильтрующий элемент, задерживающий частицы размером более 45 мкм.

Рулевой привод состоит из тяг рулевой трапеции, тяги сошки и рычагов.

В проушину маятникового рычага и в наконечники тяг запрессованы самоподжимающиеся разборные шарниры с полусферическими пальцами.

Тяги рулевой трапеции имеют регулировочные трубки, а на буртиках их наконечников напрессованы гофрированные резиновые уплотнители с металлической обоймой.

Шарниры тяги сошки и маятникового рычага защищены колпачковыми резиновыми уплотнителями.

Диагностика неисправностей гидроусилителя рулевого управления

Увеличенный угол свободного хода рулевого колеса:

– Увеличенный зазор в зацеплении пары гайка-сектор

Отрегулировать зацепление пары гайка-сектор

– Появление зазора в подшипниках винта

Отрегулировать подшипник винта

– Чрезмерный износ детали шарниров тяг и их крепления

Заменить изношенные детали

– Повышенный люфт ступиц колес

Отрегулировать зазор в подшипниках ступиц колес

– Ослабление клиньев крепления вилок и гайки крепления сошки

Затянуть ослабленные гайки

Заедание, скрипы или щелчки в рулевом механизме:

– Чрезмерный износ винта или вала-сектора, выкрашивания или вмятины на их поверхности

Заменить винт-гайку или вал-сектор

Слабая фиксация рулевой колонки:

– Ослабление механизма фиксации колонки

Отрегулировать механизм фиксации колонки

Повышенное усилие поворота рулевого колеса “тяжелый руль”:

– Задир втулок шкворня

Заменить втулки и шкворень

– Проворачивание втулок шкворня в бобышках кулака

Заменить втулки и шкворень

– Загрязнение опорного подшипника шкворня (при повороте колес слышен скрип в опорном подшипнике)

Промыть опорный подшипник через пресс-масленку смесью из 50% керосина и 50% трансмиссионного масла.

Смазать опорный подшипник через пресс-масленку до появления смазки из-под уплотнителя

Течь смазки из рулевого механизма:

– Износ или потеря эластичности сальника и уплотнений рулевого механизма

Заменить изношенные сальник и уплотнительные резиновые кольца

Люфт рулевой колонки:

– Осевое перемещение вала рулевого колеса относительно кожухов

Заменить изношенные втулки подшипников вала рулевой колонки

Диагностика неисправностей гидроусилителя рулевого управления

Постоянный шум со стороны насоса:

Усилитель не работает или мала его эффективность (повышенное усилие на рулевом колесе):

– Засорен фильтр в бачке

Замените фильтр (на части двигателей фильтр заменяется с бачком в сборе) и, желательно, жидкость

– Засорились расходный и предохранительный клапаны

Промойте клапаны и насос

– Ремень проскальзывает по шкиву насоса

Подтяните или замените ремень

– Залита жидкость несоответствующей вязкости (как правило, ее вязкость мала)

Руль в одну сторону поворачивается значительно легче, чем в другую:

Промыть гидросистему и усилитель

– Дефект усилителя: разрушение его деталей, негерметичность клапанов

Замените усилитель в сборе

Утечка жидкости из системы:

– Трещины шлангов, неплотно затянуты их хомуты

Подтяните хомуты, замените штанги

– Течь из-под крышек усилителя или насоса

Замените прокладки, резиновые кольца

– Течь через технологические отверстия в корпусе насоса (выдавило заглушки)

Запрессуйте новые заглушки или замените насос

– Повышенное давление в системе из-за заклинивания расходного клапана в закрытом положении

Устраните неисправность или замените насос

– Чрезмерный уровень жидкости в бачке

Отберите излишки жидкости шприцем или резиновой грушей

Низкая курсовая устойчивость на большой скорости:

– Нарушение регулировки подшипников винта и в паре гайка-рейка – вал-сектор рулевого механизма

Отрегулируйте зазоры между деталями

Источник

Особенности конструкции рулевого управления автомобиля Газель

Коммерческий транспорт предполагает интенсивное использование, поэтому здесь зачастую агрегаты работают на пределе, что приводит к их поломке. Особые нагрузки приходятся на органы управления, в том числе рулевую колонку автомобиля Газель. Большинство опытных водителей справляются с ремонтом самостоятельно, используя накопленный опыт коллег по цеху.

Устройство системы управления

Инженерами автозавода «ГАЗ» разработана система, основанная на конструкции «винт-шариковая гайка» и состоящая из:

Вал колонки вращается на двух подшипниках, которые в ходе эксплуатации не нуждаются в регулировках. Колесо управления ставится на конические шлицы вала и закрепляется стопорной шайбой и гайкой.

Обслуживание главных узлов

Состояние узлов одной из важнейших систем самым прямым образом влияет на безопасность движения. Те, кто уделяют данному вопросу должное внимание, заранее могут предусмотреть неприятности в пути следования и избежать непоправимого. Осмотр и контроль основных параметров не займет много времени, но сохранит жизнь.

Что нужно проверить прежде всего:

Помимо этого следует провести смазочные работы агрегатов в соответствии с картой смазки автомобиля. Если свободный ход колеса управления превышает 25° для ГАЗ-2705 и ГАЗ-2705 (для автобусов 20°), то нужно отрегулировать затяжку подшипников и зубчатого механизма. На машинах с гидроусилителем обязательно проверить уровень рабочей жидкости в специальном бачке.

Регулировка рулевой колонки Газель перед эксплуатацией

Если стопор перестал выполнять свое предназначение, то необходимо двумя ключами на «13» отвернуть контргайку и затянуть крепеж рукоятки. После чего закрутить контргайку и поставить кожух на штатное место.

Характерные неисправности узлов управления автомобилем

Неполадки этих агрегатов, прежде всего, имеют внешние признаки, которые выражены в:

Причинами вышеописанных неполадок могут быть нарушения правил эксплуатации и неквалифицированное обслуживание. Наиболее часто встречающийся дефект – люфт рулевой колонки Газель, для устранения которого нужно заменить втулки подшипников вала. Для этого узел требуется демонтировать, о чем ниже.

Процедура снятия и разборки

Для начала отключим АКБ и установим передние колеса в положение «прямо». Далее работа идет по пунктам:

Сборка и установка происходит в обратном порядке. Перед тем, как ставить «баранку», следует убедиться в прямом положении колес. Для выполняющих подобные работы не лишним будет напомнить о соблюдении правил техники безопасности.
