Как отремонтировать рессору своими руками
рессоры
Совет В. Жибутко, как править просевшие рессоры, опубликованный в февральском номере журнала за прошлый год, вызвал интерес у владельцев «москвичей». Руководитель конструкторской группы АЗЛК С. ЛИПГАРТ и автолюбитель В. АНКУДИНОВ из Ижевска откликнулись рассказами о других, более совершенных способах восстановления формы и упругости рессор.
Предлагаем их вашему вниманию.
Автор названной заметки рекомендовал изгибать выпрямившиеся листы рессор, положив их на швеллер и нанося удары с шагом около 50 мм кувалдой через зубилоподобную оправку. Такой способ чреват неприятными последствиями. Во-первых, сильная деформация листа в местах ударов заметно снижает его усталостную прочность. Во-вторых, вмятины на листе, остающиеся в виде тонких полос, становятся концентраторами напряжения и могут вызвать трещины. Эта опасность усиливается, поскольку ровная до этого поверхность листа приобретает граненую форму. И, наконец, автор рекомендует увеличить стрелу прогиба до 50 мм, не указывая форму листа до правки.
Этих недостатков лишен принятый в авторемонтной практике способ восстановления просевших рессор нагартовкой.
Лист кладут на плиту или плоскую наковальню и тяжелым молотком с гладким, слегка выпуклым бойком наносят удары по вогнутой стороне листа, начиная от центрального отверстия. Особенно тщательно проковывают зону, расположенную на расстоянии от 40 до 70 мм по обе стороны от него. Чем равномернее следуют удары и чем меньше каждый из них деформирует поверхностный слой по отношению к расположенному рядом участку, тем меньше опасность поломки листа.
В результате лист изогнется равномерно, приближаясь по форме к дуге постоянного радиуса.
Стрелы прогиба листов (их «высота») должны лежать в пределах, установленных заводом, поскольку они определены с учетом требуемой формы рессоры под нагрузкой и обеспечения усталостной прочности. У рессорных листов «Москвича», подвергнутых правке, следует обеспечить следующие величины стрел прогиба: первый (коренной) — 100…130 мм на дуге длиной 1150 мм, второй — 130…150, третий — 100…115, четвертый — 70…80, пятый — 35…40, шестой (нижний, прямоугольного сечения) — 5…7 мм. При этом кривизна каждого следующего листа после коренного должна быть больше, чем у находящегося над ним. Для разгрузки листа, расположенного выше, необходимо, чтобы детали до стягивания центровым болтом соприкасались только своими концами через противоскрипные прокладки.
После правки листов, сборки рессоры и даже небольшого пробега автомобиля закономерна некоторая осадка рессоры, так как сняты остаточные напряжения.
Учитывая это, не следует опасаться, что рессора сразу после установки на автомобиль окажется слишком «высокой». Если она останется такой и после пробега в несколько десятков километров, то будет излишне жесткой и может преждевременно поломаться из-за увеличения реальных деформаций.
Таким- образом, характер работы и долговечность восстановленной рессоры в значительной мере зависят от правильного наклепа листов (качества получившейся поверхности) и взаимного согласования радиусов кривизны, а значит, от квалификации исполнителя.
Восстановление первоначальной формы рессор простым изгибом листов не дает желаемого результата. По опыту знаю, что через два-три месяца такая рессора опять проседает.
Я восстанавливаю рессоры, проковывая листы. Сразу скажу, что это требует определенных навыков, поскольку удары надо наносить точные и одинаковой силы. Результат замечательный — рессоры служат не хуже, если не лучше новых, долго не теряя формы и жесткости. На последних восстановленных рессорах ижевского «Москвича» езжу уже четыре года с большой нагрузкой и по плохим дорогам, не жалуясь на подвеску.
Как я восстанавливаю рессору?
Разбираю ее, все листы очищаю от ржавчины и грязи. Каждый лист кладу вогнутой стороной на наковальню, которая представляет стальную болванку диаметром 100—120 мм. Молотком наношу удары с шагом 5…6 мм поперек листа, как показано на рис. 1. Сила удара должна быть такой, чтобы на поверхности оставалась заметная вмятина.
Первым проковываю коренной лист, пока расстояние между его концами не достигнет 1150 мм (стрела прогиба около 260 мм). Остальные листы по порядку подгоняю к расположенному сверху. Сначала я собрал рессору из всех семи листов, но жесткость ее оказаласьчрезмерной. Убрал два нижних — получилось что надо.
Несколько слов об инструменте. Это легкая кувалда (масса около 1,5 кг), на боек которой наварен отрезок стального (сталь 45) стержня длиной 30 и диаметром 18 мм, предварительно закаленный. Чтобы он не отпустился при сварке, его следует охлаждать водой. Сначала проковываю коренной лист от концов к середине. Качество работы проверяю так. Закрепив один конец листа, нажимаю на другой, чтобы лист выпрямился. Отпускаю и проверяю, насколько изменилась его форма (стрела прогиба). Если значительно, проковываю еще раз. И так до тех пор, пока не убеждаюсь, что лист сохраняет требуемую кривизну после разгибания.
При сборке рессоры пригодится нехитрое приспособление — крюк с ломиком (рис. 2). Надев крюк на ухо рессоры, через отверстие в нем пропускаем ломик и, уперев конец в лист рессоры, давим на другой вниз, одновременно опуская домкрат. И еще один совет. Чтобы при работе заглушить пронзительный раздражающий звон, обмотайте свободные концы наковальни толстой влажной тряпкой или положите на них мешочки с песком.
Если вы все сделаете правильно, рессоры долго не напомнят о себе.
От редакции. Сравнивая описанные способы рихтовки рессор, читатели, наверное, отметили, что С. Липгарт советует наносить удары молотком по внутренней (вогнутой) стороне листа, а В. Анкудинов — по наружной. А результат одинаковый — лист изгибается внутрь. Ошибки здесь нет. При ударах выпуклым бойком по внутренней стороне листа, лежащего на плоской плите, происходит наклеп (уплотнение) поверхностного слоя, в результате чего волокна здесь сокращаются, а на наружной — удлиняются. Во втором случае под ударами цилиндрического бойка волокна удлиняются, а лежащие на наковальне — сокращаются. Лист изгибается внутрь.
Рис. I. Правка листа: 1 — молоток с приваренным прутком; 2 — наковальня; 3 — лист рессоры.
Тааак. Кажись получилось. От себя добавлю, что действовал обычным но тяжелым молотком и бил его острым концом. А в качестве наковальни была обсадная труба порядка 200мм. То есть я действовал именно как показанно на рисунке. Звон в ушах потом проходит
Ремонт рессор. Теория и подготовка к сборке
Продолжаю работу с рессорами.
Для начала — чуть теории, что бы понять что и почему я делаю.
Если по простому и совсем не по научному да не свернуться уши технических эстетов в трубочку) — у рессор есть 3 характеристики
1) Тот на который чаще всего смотрят владельцы — это высота посадки авто. Иными словами — просели рессоры или нет.
Лечиться бухтовкой или прокаткой (первое по отзывам лучше, хотя думал что лучше второе). В данный момент я этим пунктом не заморачиваюсь, лифт авто будет резиной 195/80 пока абсолютно не понятно как «сядет» снаряжённый автомобиль, если будет просадка — не проблема снять и «бухтануть»
2) Комфорт. То, как водителю и пассажиру воспринимается работа рессорной подвески.
На этот параметр очень сильно влияет межлистовое трение, которое идеально свести к самым минимальным возможным показателям (идеал рессорной подвески- монорессора).
С одной стороны рессора с большим межлистовым трением выступает в роли амортизатора, с другой же сторона — параметры этого амортизатора очень далеки от идеальных, усилие имеет неблагоприятный закон изменения трения и в добавок нестабильность его величины при эксплуатации.
И самое главное — при малых толчках, когда сила, передающаяся через рессору, меньше силы трения между листами, рессора «блокируется», неровности компенсируются только шинами, и плавность хода значительно ухудшается.
Следовательно в идеале отдать работу амортизатора — амортизатору, а с рессоры сошлифовать все ступеньки от работы листов, сгладить края листов без «скрипунов», сделать так, что бы все места сопряжения были как можно «глаже». Ну и само собой смазать, но от этом в следующем бортовике (что, как, чем и как защитить от песка и прочего абразива)
3) Надежность (отказоустойчивсть). Тут по сути две подпункта — первый это вероятность внезапной поломки, скажем при поломке коренного листа в отличие от прочих сразу наступает «режим эвакуации». И второй — это как скоро произойдет это событие (и следовательно по возможности нужно отсрочить поломку на максимальный срок).
На этот пункт в большей степени влияет состояние верхней части рессорных листов (испытывающих растяжение). Ведь усталостные разрушения рессорного листа начинаются с очагов, возникающих на поверхности, испытывающей растягивающие напряжения, или в углах сечения (упрочнить рессору может дробеструйка верхней части!), а ослабляет — коррозия и зоны с высокими контактными напряжениями (ступеньки от трения листов, «скрипунов», стяжных хомутов…
Ну и опять же при длительной стоянке рекомендуется разгружать подвеску (поддомкратив авто и установив подставки с прицелом нахождения подвески в среднем положении, но без нагрузки)
С теорией покончено, теперь практика!
Для начала убрал коррозию элеткрохимическим методом. В результате выбранные ранее в качестве «базовых» коренные листы от 3110 уйдут куда то в коробку рядом с утилём
«ямы» от коррозии на верхней части рессорного листа
Выгрызено стяжными хомутами
Вообще состояние рессорных листов тут мягко сказать аховое поэтому делаю «лайт» обработку и сборку, на год-два (может больше) с прицелом найти новые рессоры родом из СССР запасов (всякое бывает!). Новые купить не проблема- но качество такое. что через полгода-год почти гарантировано просядут(((
Но гарантии что найду пока нет, так что делаю «лайт» по максимуму)
Базовыми в итоге выбрал корневые листы с Серебра, они в плане сохранности верхней части листа будут получше
Шлифую ступеньки в местах выработки, немного места прилегания, закругляю края рессор без «скрипунов»
Та к и межлистовое трение снизиться и рессоры дольше прослужат и не так быстро наберут критические повреждения в местах трения
Лайт версия обработки, так что как то так)
тут была ступенька, теперь пологая волна
Далее защита от коррозии
Любители читать технички к материалам — идите лесом) Отлично он работает при нанесении кистью
для таких поверхностей ( ямы от коррозии выеденные электрохимией) — только такое нанесение по максимуму защитит поверхность, проверено неоднократно!
Сушка. Слой как и нужно — полупрозрачный, как из пулика нанесён)
наверх по накатанной. грунт эмаль с 10-15% акрилового отвердителя (быстро сохнет и прочнее покрытие). Конечно же кистью
Как отремонтировать или заменить рессоры на автомобиле
Задача рессор
Рессоры, как и все остальные части, являются важным элементом устройства автомобиля, за которыми нужно следить и вовремя пресекать какие-либо неисправности. Без них езда на автомобиле не была бы относительно гладкой, особенно на наших дорогах. Не нужно думать, что детали вашего авто не убиваемые. Каждая из них требует к себе определённого внимания и профилактики во избежание быстрого износа, необходимый ремонт рессор должен проводиться вовремя.
Рессоры нужно периодически разбирать и чистить от ржавчины и грязи
Необходимый осмотр и ремонт всегда можно сделать в мастерской, но не слишком сложно это сделать и своими руками. Если, например, есть просадка, то можно установить ещё один подкоренной лист с буферами-отбойниками нижнего рычага передней подвески, для этого достаточно отвернуть гайки центрального болта и стремянок.
Профилактика
Через каждые 10 000 км рекомендуется снимать рессоры, чтобы очистить их от грязи, ржавчины и для глубокой смазки (сначала промываются в керосине, затем наносится смесь из графитовой смазки и тавота), также рекомендуется регулярно делать смазку листов и подтягивать стремянки. Во избежание появления ржавчины перед тем как установить элемент подвески обратно, его следует покрасить.
Чтобы продлить срок службы детали при сильных нагрузках на автомобиль, следует сделать защиту для рессор, обмотав их шпагатом, пропитанным смолой, и надев брезентовый чехол, наполненный тавотом.
Виды поломок
Чаще всего выходят из строя элементы передней подвески, поскольку они больше нагружены из-за неровной поверхности дорог. Ломаться могут листы или пальцы рессоры, бывает просадка, срыв болтов стремянок. В случае если лопнула рессора, её требуется обязательно заменить, если прогнулась, то кузов автомобиля отклоняется набок, что нельзя допускать, деформация устраняется правкой по шаблону. Чтобы знать, как отремонтировать рессору, для начала нужно её осмотреть, что даст вам представление о том, какая из деталей вышла из строя.
При поломке в пути пальца рессоры следует вместо него расположить что-то наподобие отвертки или стержня, который следует закрепить проволокой, при поломке пластины на неё сверху и снизу кладутся длинные гаечные ключи, которые также следует плотно зафиксировать проволокой, в таком состоянии аккуратно добирайтесь до ближайшей мастерской.
Если вы обнаружили повреждения, то производится или полная замена рессор, или же замена её части.
Чтобы сделать осмотр
Часть автомобиля поднимается (в зависимости от того, с какой стороны поломка), устанавливается упор.
Разборка рессоры состоит из следующего
Сначала, чтобы проще было сделать сборку, листы нужно пометить.
Сборка и закрепление на место
Сборка и установка производятся в обратном порядке. Резиновые втулки перед установкой смачиваются бензином и без просыхания вставляются в шарнир. Гайки пальцев серьги заворачиваются поочередно. Желательно гайки стремянок окончательно затягивать с гружёным багажником, чтобы рессоры выпрямились.
Во избежание неисправностей вашего автомобиля не забывайте вовремя проходить техосмотр, сами просматривайте детали, которые возможно не только продиагностировать у себя в гараже, но и исправить. Теперь вы понимаете, как поменять рессоры, дело вполне несложное и вполне разрешимое. Имея необходимые инструменты, можно сэкономить на ремонте в мастерской, и если есть возможность, то желательно советоваться со специалистами.
Рихтовка / восстановление рессор ИЖ 412
Классические автомобили ИЖ. Клуб ретро-автобусов и микроавтобусов
Рихтовка / восстановление рессор ИЖ 412 ⇐ Классические автомобили ИЖ
Сообщение Andrews6666 » 15 дек 2015, 18:24
Путешествуя по обширным просторам Сообщества, я неоднократно встречался с проблемой мешающей уважаемым Москвичеводам нормально эксплуатировать своих любимцев! Речь идёт о «просевших» рессорах и способах решения этого важного вопроса. Многие пытаются поднять «корму», устанавливая дополнительные листы в рессоры, или пружины. Отчасти эффект есть, но какой ценой?! Наши «уставшие» кузова, рвёт по живому! У всех на слуху истории о провалившихся в салон рессорах, оборванных «ушах» и даже лопнувших лонжеронах! Сам я, никогда не ставил, ни листов, ни пружин и считаю это абсолютно неперспективным! Мой путь-это возврат работоспособности штатных рессор, методом «холодной» ковки (в народе-«бухтовка»).
Две рессоры, стояли на Мессере, попа лежала на полу.
Получившийся острый кончик немного сточил и закруглил края, чтобы немного было похоже на край шарика. Надо сказать за всё время работы по рессорам этот кончик ни сколько не заплющился. И этот молоток даже с ручки не слетел, лишь чуть сдвинулся и всё.
Отправлено спустя 15 минут 38 секунд:
Готовим поле битвы! Вытаскиваю на улицу тополёвый пенёк (он живёт у меня в гараже), ставлю на него тисы (я так-то сильный и давно их сломал…теперь не жалко…), рядом стулку и «солиста», тащим на операционный стол коренной лист и-и наносим на тело больного тайные знаки (с помощью спичечного коробка и мела) Коробок-50мм. (под рукой не оказалось), размечаем сектора «обстрела» По монтажной дырке-не колотим! (и вообще…без фанатизьму!) «Прививки»(от усталости), начинаем ставить от центра к краям. По 5-ть штук на сектор, размеренными-спокойными (не со всей дури!) ударами. К концу экзекуции, все соседи песню «Вечерний звон…»полюбят всей душой (ну…или кузнеца зах…рят…) а что делать?!
Тут можно приспособить много чего, 2 любые толстые железки с ровными краями прикручиваем длинными большими (200 мм) саморезами к пню. Маленькими саморезами прикручивать не советую, от ударов и вибрации отлетают шляпки.
Отправлено спустя 18 минут 56 секунд:
Первый слой прививок поставлен. По времени 5-7 мин.
ИНСТРУКЦИЯ: между коренным листом и листом-2, зазор (по центру) составляет 35мм. Поскольку каждый последующий лист короче предыдущего и нам надо «ловить» точные зазоры. Меняем стиль нанесения «прививок!» А именно! бьём не по 5-ть (в сектор), а по одному разу, ровно по всей длине, примерно через 1см (разумеется от центра к краям) Этот стиль сохраняется до конца процесса!
Продолжаем разговор. «Оттягиваем» до состояния булата лист N-2. Откован, зазор недостаточен. Продолжаем!
Первый, коренной лист пришёл к нужным размерам за 1 проход и относительно слабыми ударами. Каждый последующий лист «ковался» всё труднее и труднее. И силушки побольше надо, и проходов больше делать, и строптивая рессора награждает руку восхитительной отдачей. По этому поводу совет из моего опыта. Наматывание тонны тряпок даёт слабый эффект. Лучше взять кусок губки от старого сиденья, вырезать «кирпичик» размерами примерно 150х200х100 мм. И в торце сделать ножом сквозную прорезь, нанизать этот кирпичик на рессору и через него держать. Ещё я заметил что если держать лист не за край, а ближе к месту удара, на сколько это возможно, отдачи меньше.
Самое время, вернуть на место монтажный болт. Длинная (м-8) шпилька и мастерская струбцина (шпилька для центровки)
Да! Результат налицо! И результат отличный! Осталось пустяк, схватить и установить на место! А «крутизна-то» и-и-и… не встанет! Именно потому что «крутая», невозможно растянуть от «ушей» до стремянок! Для решения проблемы, достаём с полки простое в изготовлении приспособление.
Рессору в обвязанном состоянии ставим на автомобиль, и после того как весь крепёж установлен снимаем приспособу.
У меня такого приспособления конечно не было, и сварки нет чтобы его сделать. Я прибегнул к менее технологичному способу, но тем не менее он сработал. Готовую собранную рессору закрепил в проушине крепления, в той которая ближе к переду автомобиля. Приподнял рессору до касания её второй проушиной лонжерона под полом багажника. Под низ рессоры, в районе монтажного центрального болта, подставил ромбический домкрат. И стал потихоньку подымать, рессора распрямлялась и свободная проушина ползла по лонжерону на встречу «серьге».
Когда доползла достаточно близко просто вставил серьгу, закрутил её крепление и опустил домкрат.
Отправлено спустя 12 минут 6 секунд:
А теперь немного советов и рекомендаций. Коренной лист я «отбил» на 230мм. Забудьте об этом! (бил для своих целей) Точные размеры такие: коренной 180-200 мм. остальные размеры в силе: 35-25-15-5 мм. И последний (коротенький) листик-плотно!
Я отбил коренной лист на 230 мм, как и автор. Потому что частенько езжу с пассажирами сзади и грузом в багажнике.
ВАЖНО! Края рессор (где отверстия под прокладки не «колотим!»), когда будет готова вторая рессора выяснится, что одна из двух, будет обязательно «выше!» Это нормально! (рука кузнеца не «автомат») «Высокую» ставим на сторону водителя! (всё будет норм.) После установки рессор на авто, не пытайтесь «одеть» аморты. Не получится! Подвяжите их верёвочкой и тихонько прокатитесь вокруг гаражей, на первой-же кочке корма «сядет»
Я сделал так, нагрузил в багажник кирпичей штук 40, и попрыгал на фаркопе, корма села. Задние проушины рессор «отлипли» от лонжеронов и приняли более естественное положение. Кирпичи сразу же выгрузил, с ними не ездил.
Отправлено спустя 6 минут 51 секунду:
И вот фото моей машины до восстановления рессор
Ракурс немного не тот, но думаю разница заметна.
В таком положении серьги рессор на пустой машине

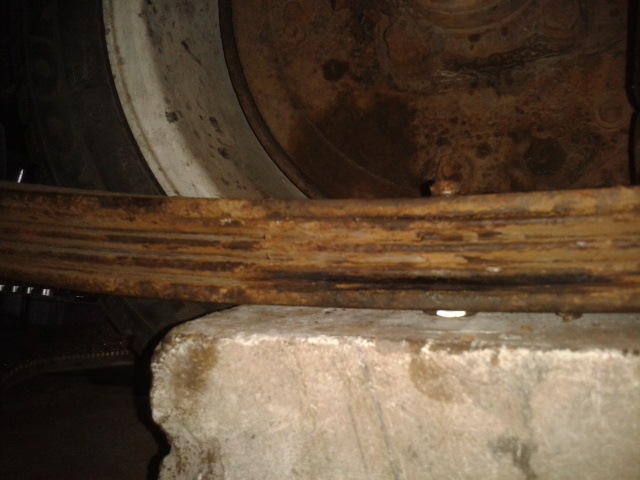

Рессоры, переборка без снятия.

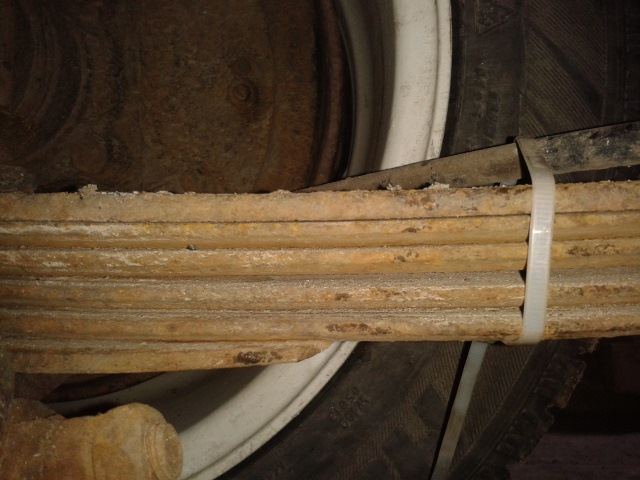

Короче, считаю от маленького листа рессоры до большого(коренного) — их 5, считаю по торцу — их 6)) И так раз десять.)) Потом присмотрелся, а подкоренных листа 2шт.
Чтоб понятней было с фото
Так 5
Ну раз задница авто козлит, руками почти не прокачивается, решаю убрать один лист, Естессно это один из тех, которых два одинаковых, т.е. подкоренной.

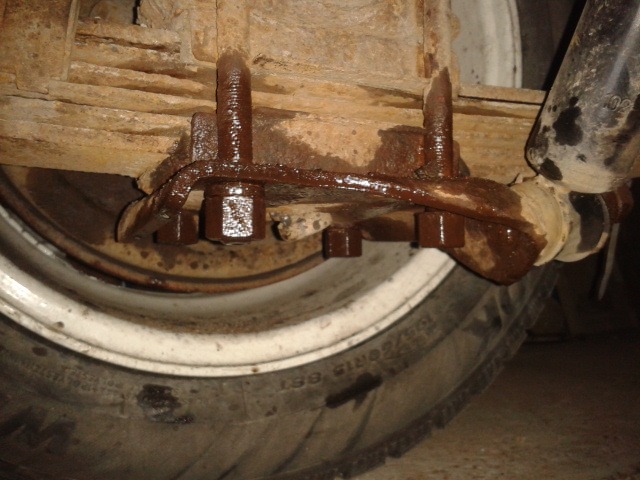

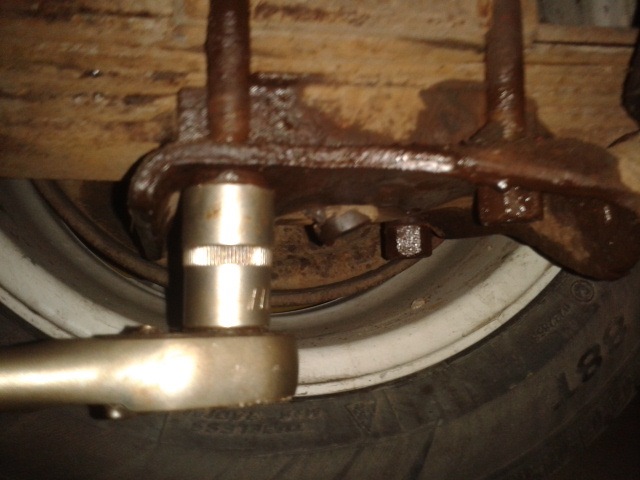

Самое сложное — это болты стремянок. После этой работы решился на покупку гайковерта, ибо вручную откручивать замучался — просто капец.

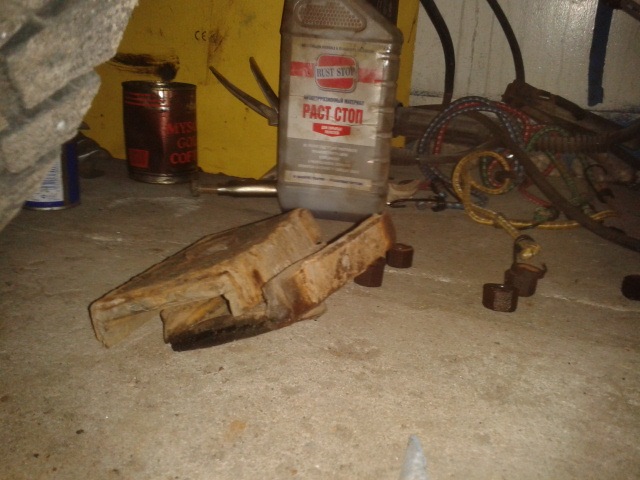

Значит для начала смазываем все. Я тут не стеснялся, обильно поливал вэдэхой и растстопом.
Не помогло, не сорвал. Нее, ну я конечно мог бы, дури хватает, но задача именно открутить, а не сломать стремянки, ибо их нехило гнуло.
Значит греем и срываем на горячую
Все, дело пошло. Также нужно открутить амморты, для снятия всей этой лабуды.

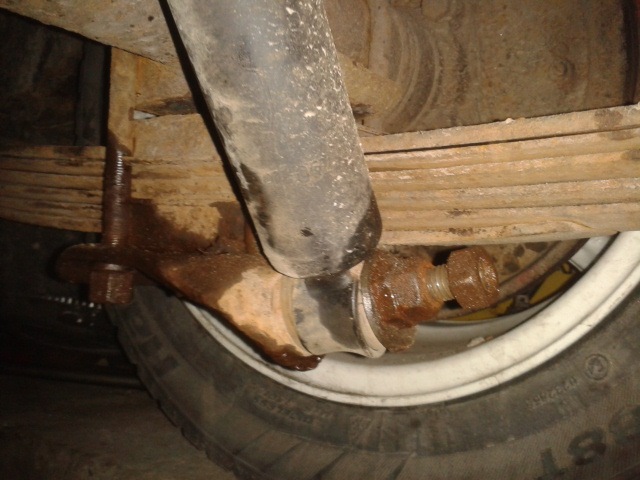

Вобщем снимаем амморт, снимаем стремянки, и снимаем вот эти обжимки
И нам открывается болт, который соединяет все листы рессор
Он на одной рессоре у меня открутился, а на второй (это на фото) сломался и был заменен на новый.
Ну собственно откручивает гайку, вынимаем болт, и все листы рессоры, кроме коренного, у нас в руках. Выкидываю ненужный, смазываю внутри все пушсалом и собираю обратно.
Вот так можно перебрать рессоры не снимая с авто, т.е. не откручивая ни серьги, и не мучаясь со снятием втулок.
Правда пришлось немного помучаться и поиграться с домкратами при совмещении отверстия моста и стяжки рессоры. Вот фото
