Доработка автоматического освежителя воздуха Glade SCJ-180
Наверняка многие из вас знакомы с автоматическими освежителями воздуха. Они бывают разных производителей, например, Glade, AirWick и др. В данной статье речь пойдет о модели Glade SCJ-180 (фото 1):
Освежитель через заданный интервал времени приводит в действие механизм, нажимающий на кнопку баллончика. Просто и эффективно. Однако, у данного освежителя есть два существенных недостатка:
1) Есть выбор только трех периодов распыления — 9, 18 или 36 минут (фото 2). Как показывает практика, даже 36 минут — это слишком часто, и помещение быстро превращается в благоухающую газовую камеру.
2) Из-за частого распыления, баллончик быстро заканчивается. Производитель указывает максимальный срок службы баллончика 2 месяца.
Поэтому решил доработать освежитель, чтобы можно было увеличить период распыления. Как выяснилось в результате изучения темы, этот вопрос интересовал не только меня, и решение уже существовало. Идею подсмотрел здесь, большое спасибо автору: bravikov.wordpress.com/%D…0%BB%D1%8F-glade-scj-180/
Суть доработки заключается в том, что к штатной схеме распылителя подключается небольшая дополнительная схема, позволяющая выбрать любой из 12 различных периодов распыления:
11 часов 39 минут
10.
23 часа 18 минут
11.
1 день 22 часа 36 минут
12.
3 дня 21 час 12 минут
Мне столько периодов было не нужно, поэтому решил оставить 8 периодов, отбросив по два с каждой стороны, т.е. оставил периоды под номерами 3-10.
На рис.3 представлена электрическая принципиальная схема доработки освежителя Glade SCJ-180, которую необходимо собрать:
Чтобы меньше сверлить, использовал электронные компоненты для smd-монтажа, но можно использовать и аналоги, рассчитанные под сверление. Под сверление я оставил только DIP-переключатель, так как он устанавливается с обратной стороны платы.
Для моего варианта доработки, потребуются следующие радиодетали и материалы:
— Односторонний фольгированный стеклотекстолит размером 60×45 мм.
— Микросхема HEF4040BT (smd) — 2 шт.
— Микросхема HEF4081BT (smd) — 1 шт.
— Транзистор IRLML6244 (smd) — 2 шт
— Резистор на 100 Ом (smd 1206) — 2 шт.
— Резистор на 6.8 кОм (smd 1206) — 2 шт.
— Переключатель DIP на 8 позиций (под сверление)- 1 шт
— Монтажный провод
— Изолента или скотч (для изоляции и закрепления проводов)
Дополнительно:
— Химические реактивы для травления печатной платы
— Паяльные принадлежности (паяльник, паяльный фен, паяльная паста, припой, флюс, сплав Розе, спирт, огурец )
Нарисовал печатную плату в программе Sprint Layout (рис. 4):
Изготовил плату методом лазерно-утюжной технологии (ЛУТ), дорожки залудил сплавом Розе (фото 5):
Распаял компоненты со стороны дорожек методом smd-монтажа, с другой стороны установил DIP-переключатель (фото 6, 7):
Теперь переходим подключению и установке нашей платы на освежитель.
Выкручиваем 4 самореза и извлекаем механизм с платой в сборе (фото 8, 9). Штатные саморезы с треугольными шлицами (чтобы затруднить разборку), но прекрасно выкручиваются небольшой головкой Torx (размер не помню):
Аккуратно отщелкиваем с двух сторон защелки и извлекаем из корпуса механизм и плату (фото 10):
К ножке 2 штатной микросхемы и к ножке 1 штатного переключателя подпаиваем провода от точек T и C на плате (на фото 11 синий и белый провода соответственно):
Выводим наши провода на другую сторону платы, закрепляем, чтобы случайно не попали в механизм (фото 12):

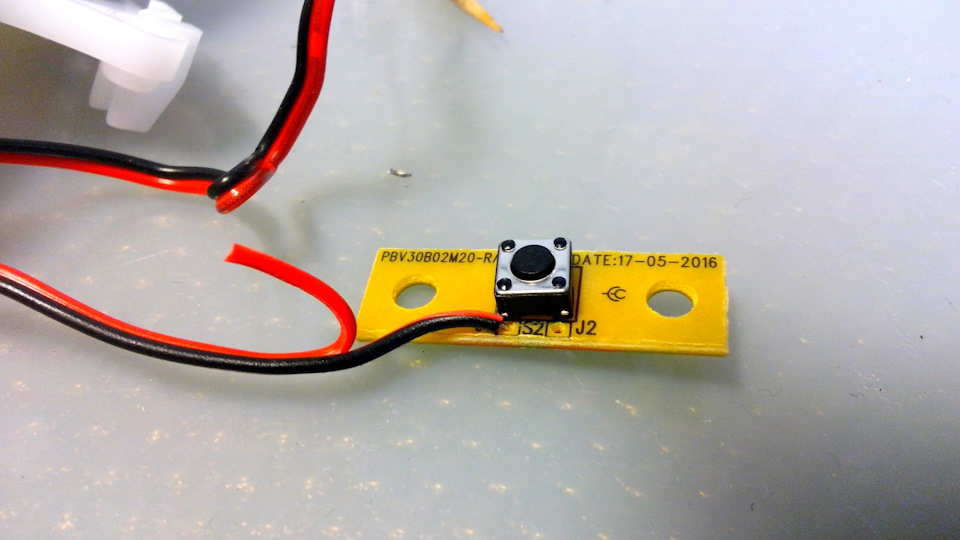

Далее, отпаиваем от платы с кнопкой штатный красный провод (контакт J2 на плате кнопки), изолируем его. Черный провод (J1) оставляем штатный (фото 13):

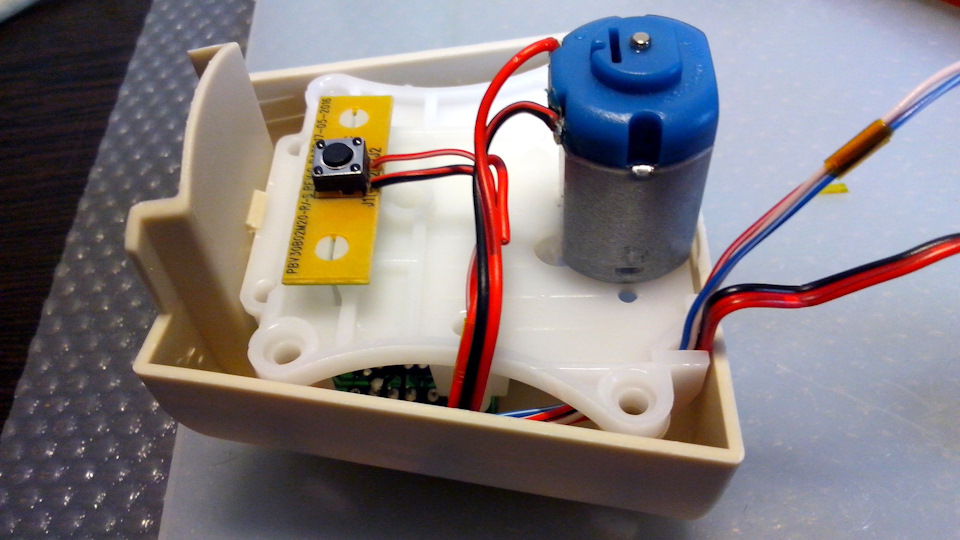

Припаиваем к J2 наш провод от точки B на плате (фото 14, тонкий красный провод):

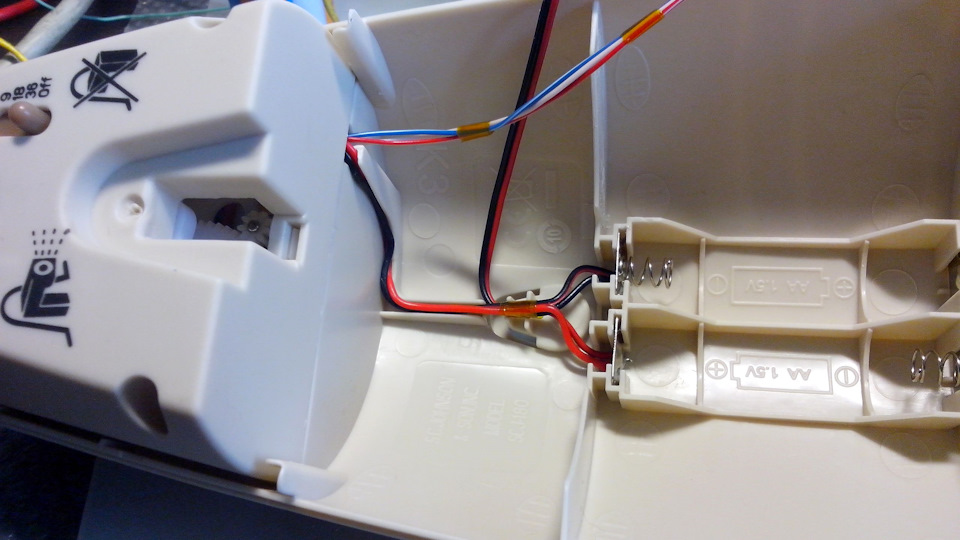

Собираем новые провода в жгут, устанавливаем плату, выводим наш жгут рядом со штатными проводами питания (фото 15):

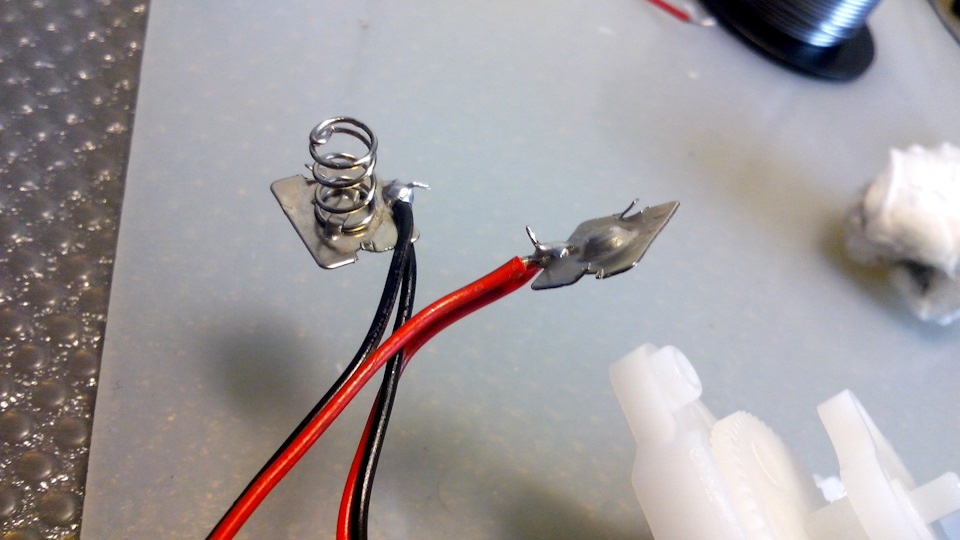

Подпаиваем к контактам батарейного отсека два провода для питания дополнительной платы (красный — плюс и черный — минус, фото 16):
Припаиваем провода к дополнительной плате:
— Синий провод к точке «T» (X1) на плате (это провод от ножки 2 штатной микросхемы).
— Белый провод к точке «C» (X6) на плате (это провод от ножки 1 штатного переключателя).
— Красный провод к точке «B» (X5) на плате (это провод от контакта J2 штатной кнопки).
— Провода питания красный и черный соответственно к точкам «+» (X2) и «-» (X3) на плате.

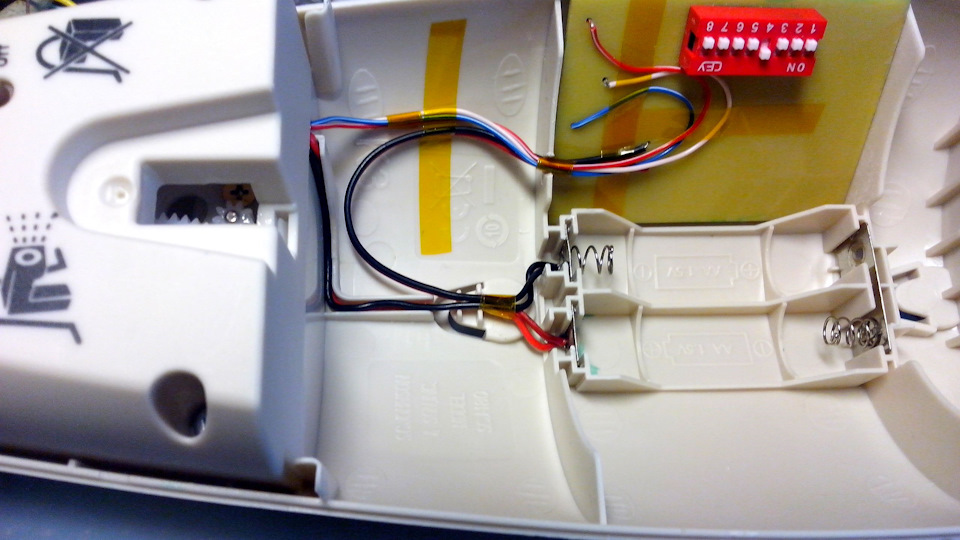

Укладываем и закрепляем провода, устанавливаем плату (фото 17, 18):
Плату можно не закреплять, она прекрасно поджимается баллончиком, который упирается в DIP-переключатель (фото 19):
Если предполагается эксплуатация освежителя во влажных помещениях, можно дополнительно защитить плату, покрыв дорожки и электронные компоненты лаком (фото 20):
Выставляем на переключателе требуемый период, подключаем батарейки, включаем распылитель штатным переключателем из положения OFF в любое из трех других положений (штатные периоды уже не действуют).
Проверить работу распылителя можно, удерживая штатную кнопку в течение нескольких секунд, произойдет принудительное распыление.
Таким образом я доработал уже два освежителя, работают прекрасно. Надеюсь, это пригодится и вам.
