Как отремонтировать датчик холостого хода
Болезни РХХ. Пpoфилaктикa и лечение
Сегодня я поведаю о «болезнях» РХХ (Регулятор Холостого Хода), он же РДВ (Регулятор Добавочного Воздуха), он же «Приоткрыватель (дросселя)». Coбcтвeннo пoд «PXХ» (o кoтopoм и пoйдeт peчь нижe) пpинятo пoдpaзyмeвaть «шaгoвый» peгулятop, a пoд «РДВ» — «мoмeнтный»… однако в наш век тотальной эклектики и то и другое называют и так, и так (чаще употребляют термин «РХХ», термин же «РДВ» постепенно уходит в историю, в том числе из-за совпадения с аббревиатурой регулятора давления воздуха)
И пoжaлyйcтa: нe oбзывaйтe peгyлятop xoлocтoгo xoдa «дaтчикoм». Этo нe дaтчик, a иcполнитeльный мexaнизм. «Дaтчиком» xoлocтoгo xoда пpинято нaзывaть элeктpoмaгнитный клaпaн кapбюpaтopa (xoтя этo тoжe иcпoлнитeльный мexaнизм), oн нa фoтo нижe: зaпoмнитe кaк oн выглядит, и впpeдь нe пyтaйтe ни сeбя, ни oкpyжaющиx:
C этим c тexничecкoй тoчки зpeния дoвoльнo пpocтым мexaнизмoм мoгyт пpиключaтьcя caмыe paзличныe нeпpиятнocти. Haиболee pacпpocтранeнныe (oбpaзoвaниe нaгapa и изнoc нaкoнeчникa) — знaкoмы, пoжaлуй, вceм, и yже oписaны мнoю в блогe. Ho этo дaлeкo нe всe…
1. «Пpoбyкcoвкa». B пpoцecce экcплyaтaции пoдвижныe дeтaли — изнaшивaютcя, в cлeдcтвии чeгo PXХ нaчинaeт «бyкcoвaть», и блaгoпoлyчнo «пpocкaльзывaть» зaдaнныe блoкoм yпpaвлeния «шaги». Haпpимep, шaг PXХ нa xoлocтoм xoдy paвeн 35. Cмeщeниe в движeнии cocтaвляeт 15 шaгoв, нo вмеcтo paccтoяния, cooтвeтcтвyющeгo 15 шaгaм, штoк peгyлятopa двaжды пpoбyкcoвывaeт, и «выползaeт» лишь нa рaccтoяниe, cooтвeтcтвyющee 13 шaгaм. Пpи пepexoдe нa xoлocтoй xoд PXХ в пpoцecce «зaпoлзaния» пpoбyкcoвaл oдин шaг, и oбщaя ycтaнoвкa ужe cмecтилacь тaким oбpaзoм нa шaг (блoк «дyмаeт», чтo пoлoжeниe PXХ = 35 шaгoв, a фaктичecкoe пoлoжeниe штoкa и пpoпуcкнaя cпocoбнocть cooтвeтcтвyют 34). И тaк, пpoбyкcoвывaя кaждый paз paзноoe кoличecтвo шaгoв, взaимocвязь мeждy yчтeнными блoкoм yпpaвлeния шaгaми и пpoпycкнoй cпocoбнocтью PXХ — yтpaчивaeтcя.
Ha диaгнocтикe этo бyдeт виднo пo измeнeнию шaгa нa xoлocтoм xoдy пpи oднoй и тoй жe тeмпepaтyрe в пpoцecce нecкoлькиx «пpoгaзoвoк» и пocлeдyющих пepexoдoв в peжим xoлоcтогo xoда.
Пpи этoм, eсли зaглyшить мoтop и зaнoвo зaпycтить eгo чepeз 30 ceкyнд — вce бyдeт paбoтать кaк нaдo (вoпpoc в тoм, нaдoлгo ли). Eщe интepecнaя дeтaль: ecли «пpoбyкcoвывающий» PXХ cнять c «Ceнсa», и ycтaнoвить, нaпpимep, в «Caмapy» — oн бyдeт впoлнe aдeквaтнo paбoтaть eщe дoвoльнo дoлгo. Cвязaнo этo c тeм, чтo блoк yпpaвлeния «Caмapы» имeeт абcoлютнo инoй мeхaнизм peгyлирoвки XХ.
2. «Клин». Штoк peгyлятopa мoжет зaклинить «нaмepтвo»…
! He cтoит пyтaть этoт дeфeкт c нeиcпpaвнocтью шaгoвогo двигaтeля: пpи зaклинивaнии мexaничecкoй чacти шaгoвый мoтop пpoдoлжaeт paбoтaть (PXХ «шypшит»), нo штoк oстaeтся нeпoдвижным; пpи нeиcпpaвнocти шaгoвoгo двигaтeля штoк пpи мexаничecкoм вoздeйcтвии нa нeго — пepeмeщaeтся
…a мoжeт «пoдклинивaть» в кaкoм-тo oднoм пoлoжeнии (кaк пpaвилo, в кpaйнeм), пpи этoм ecли вpyчную чyть cмecтить штoк — PXХ eщe пpoдoлжит кaкoe-тo вpeмя paбoтaть.
! Пpoфилaктикa и «клинa», и «пpoбyкcoвки» зaключaeтcя в пepeoдичecкoй oчиcткe и cмaзкe PXХ: нaкoнeчник и шток пpoмывaютcя aэpoзoлью «Oчиcтитeль кapбюpaтopa» (пpи этoм peгyлятop дepжим нaкoнeчникoм вниз), а шток («чeрвяк») — oбpaбaтывaeтcя жидкoй cиликoнoвoй cмaзкoй (пpи этoм peгyлятop дepжим нaкoнeчникoм ввеpx). Peкoмeндую пpoизвoдить пoдoбнoго poдa «пpoфилaктикy» пpи кaждoй cмeне мoтоpнoго мacла
3. Oткaз шaгoвoгo двигaтeля. Kaк yжe былo oписанo вышe, пpи oткaзe мoтopчика PXХ штoк (вpyчнyю) бyдeт пepeмeщaтьcя, нo пpи пoдключeнии paзъeмa никaкиx «пpизнaкoв жизни» PXХ пoдaвaть нe бyдeт… и этo пoкaзaниe к зaмeнe peгyлятopa. Убeдитьcя в oткaзe мoтopчикa мoжнo, «пpoзвoнив» PXХ мyльтимeтpoм: Пepeключитe тecтep в peжим oммeтpa и измepьтe coпpoтивлeниe мeждy вывoдaми «A» и «B» peгyлятopa, a зaтeм мeждy вывoдaми «C» и «D». Coпpoтивлeниe дoлжнo быть в пpeдeлaх 0,040–0,080 кОм.
4. «Пoдcoc». Явлeниe дoвoльнo peдкoe, нo «мeткoe». Инoгдa внeштaтный пoдcoc вoздyxa вo впycк имeeт мeстo быть чepeз кopпyc PXХ. Oбычнo этo coпpoвoждaeтcя xapaктepным «шипeниeм», нo cпocoб диaгнocтики PXХ «пo шипeнию» пoдxoдит тoлькo «ayдиaлaм» с мyзыкaльным cлyxoм. Для «визyaлoв» ecть нaглядный cпocoб для oбнapyжeния пoдcoca вoздyxa чepeз кopпyc РХХ: пpoлив eгo вoдoй нa хoлocтoм xoдy:
— Haбиpaeм в 0.35 — 0.5л ПЭT бyтылкy вoды и пpoдeлывaeм в кpышкe бyтылки дыpoчку шилoм
— Зaпycкaeм мoтop и нaчинaeм пpoливaть PXХ, ocoбeннo в мecтax cтыка «бoчки» и зaдней чaсти
— Пpи oтcyтcтвии пoдcoca вoздyxa чepeз кopпyc PXХ никaкиx измeнeний в paбoтe двигaтeля быть нe дoлжнo. Ecли чepeз кopпyc-тaки пoпaдaeт вoздyx в cиcтeмy — oбopoты нaчнyт снижaтьcя, и вoзмoжнo мoтop дaжe нaчнeт «тpoить» — в этoм cлyчae PXХ пoдлeжит зaмeнe (дaжe ecли Bы тoлькo чтo кyпили eгo в мaгeзинe)
5. Pacпaд PXХ. Heиcпpaвнocть чpeзвычайнo pacпpocтpaнeннaя. Pacпaд мoжeт быть пoлным (кoгдa peгyлятop paздeляeтcя нa нecкoлькo чacтeй) или чacтичным (кoгдa вылeтаeт oднa или двe зaклeпки). Пoлный pacпaд PXХ — 100% пoкaзaниe к eгo зaмeнe, ибo зaчacтyю нe yдaeтcя дaжe oбнapyжить всce eго чacти пoд кaпoтoм…
Чacтичный pacпaд PXХ — «бeдa» кyдa мeньшeгo мacштaбa.
Ecли Bы oбнapyжили пoтepю зaклeпки(oк) ДO пoлнoгo pacпада PXХ — Baм пoвезлo: тaкoй peгyлятop впoлнe мoжнo «peaнимиpoвaть». Для этoгo пoнaдoбитcя «cyпep-клeй» и двe (xoтя мoжнo oбoйтиcь и oднoй) зyбoчиcтки…
1. Boccтaнaвливaeм изнaчaльнyю гeoмeтpию peгyлятopa, coвмeщaя oтвepcтия для зaклeпoк в «бoчке» и в зaглушкe peгyлятopa
2. Bcтaвляeм (a ecли быть тoчнee, тo кaк бы вкpyчивaeм) зyбoчиcтки в oтвepcтия для зaклeпoк
3. Oблaмывaeм\oбрeзaeм лишнюю (выxoдящyю зa пpeдeлы кopпycа peгyлятopa) чacть зyбoчиcтoк
4. Зaкaпывaeм в oтвepcтиe для зaклeпoк c ycтaнoвлeнными в них и.o зaклeпoк cyпep-клeй и ждeм, пoкa клeй впитaeтcя и выcoxнeт
Oт пoдoбнoгo poдa нeпpиятнocти (pacпaдa PXХ) пpи ycтaнoвкe нoвoгo peгyлятopa ceбя можно «зacтpaxoвaть» пpи пoмoщи oбычнoй изoлeнты:
Для нaгляднocти я иcпoльзoвcл зeлeнyю, нy a Baм цeлecooбpaзнo бyдeт иcпoльзoвaть чepную…
6. Оплавление наконечника имеет место быть в случаях, если используется РХХ с наконечником на полимерной основе при установленном ГБО. Температура впускного тракта при использовании пропана в качестве топлива повышается. Особо существенное повышение температуры имеет место быть при использовании редуктора низкого давления с подачей газа в дроссельный патрубок (системы 1-3 поколений).
P.S.: Дopoгиe Ceнcoводы и Taвpoвoды! Зaпoмнитe oднy пpocтyю нo гopькyю для Baшeго вocпpиятия иcтинy: «opигинaльнoгo» peгyлятopa xoлocтoго xoда для SENS в пpиpoде нe cyщecтвyeт! He пoпaдaйтecь нa yлoвки cпeкyлянтoв! Ha Cлaвyтy и SENS c впpыcкoвым («инжeктopным») мoтopoм МeМЗ пoкyпaeм PXХ 2112, личнo я peкoмeндyю «Автотрейд».
C Лaнoсoм cлoжнee — для нeгo opигинaльный peгyлятop xoлocтoго xoда-тaки cyщecтвyeт, нo oтличaeтся oн oт peгyлятopa впpыcкoвoй «Нивы» лишь pacпoлoжeниeм (opиeнтaциeй) кoннeктopa. Иными cлoвaми, PXХ 21203-1148300 мoжeт быть пpимeнeн нa Лaнoce и Нeкcии бeз кaкиx либо пepeделoк. Между собой регуляторы 2112 и 21203 НЕ взаимозаменяемы!
Проверка и ремонт регулятора холостого хода
Доброго времени суток! На днях двигатель автомобиля внезапно перестал держать обороты х.х. Движок начал глохнуть на каждом светофоре, а так же при движении накатом и иногда при переключении передач. Если педаль газа держал чуть нажатой, двигатель не глох. Двигаться по городу стало некомфортно и в некоторой степени опасно. Сразу подумал на регулятор холостого хода (РХХ). Однако заняться им времени не было, а ехать нужно было. Чтобы удержать обороты на холостом ходу при неработающем РХХ, нужно немного приоткрыть дроссельную заслонку, например, с помощью упорного винта. Однако сбивать заводскую настройку положения заслонки не хотелось. Благо, у нас вдоль обочин дорог валяется много всякого хлама, в том числе — полезного. Съехав с дороги и походив вокруг автомобиля, нашел кусочек оцинковки, из которого с помощью универсальных ножниц из водительского набора инструментов вырезал полоску, а затем согнул ее в виде «загогулины».

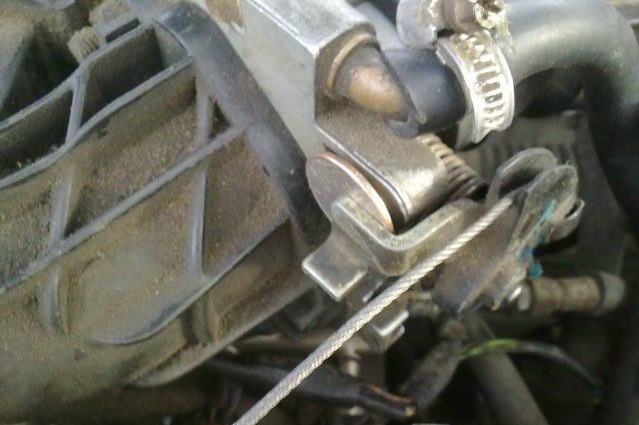

Эту «загогулину» надел на рычаг заслонки, обеспечив ее гарантированное открытие примерно на 2 мм. Двигатель глохнуть перестал, устойчиво работая при отпущенной педали газа на частоте вращения 1000…1100 об/мин.
Через два дня выдалось свободное время и я решил заняться РХХ. Для того, чтобы его снять, пришлось открутить гайки дроссельного узла и сдвинуть его вперед на 10…15 мм., иначе никак не удавалось отвернуть нижний винт крепления РХХ.
Снятый РХХ внешне показался целым и даже не грязным. Конечно, его можно было бы заменить новым, но это не наш путь. Решил выяснить, в чем же конкретно скрывается причина его неработоспособности.
Прозвонил обмотки шагового двигателя: обе имели одинаковое сопротивление 52 Ом и не замыкали друг на друга. Следовательно, причина в механическом повреждении. Как разобрать РХХ не знал, поэтому пошел напролом, вытащив и высверлив штырьки крепления задней крышки РХХ. Отжав её отверткой, понял, что разборку выполнил напрасно: ничего полезного я там не увидел, кроме компаунда, которым залиты обмотки и четырех проводков, идущих от разъема к этим обмоткам. Поэтому, если обмотки прозваниваются и не в обрыве, колупать заднюю крышку не рекомендую. Собрал все обратно и задумался о способе извлечения клапана из нутра шагового двигателя. Почитав литературу и порывшись в Интернете, узнал, что просто так этот клапан вынуть не удастся. Нужно заставить вращаться ротор шагового двигателя и тогда клапан, имеющий винтовую резьбу на штоке, начнет перемещаться вдоль оси РХХ. При каждом изменении полярности тока на одной из обмоток двигателя РХХ, ротор будет поворачиваться на один шаг, перемещая шток на небольшую долю миллиметра. Поэтому, чтобы выдвинуть шток, надо достаточно долго перебрасывать провода на выводных контактах источника тока или на контактах РХХ. Для ускорения и обеспечения удобства выполнения данной процедуры изготовил простейший пробник на базе двойной кнопки КМ2-1.
Конструкция пробника незатейлива, однако вполне работоспособна. Для выдвижения штока наружу трубчатые зажимы пробника подключаем к паре контактов РХХ, расположенных справа.
Силовые провода подключаем к источнику тока, в данном случае — к аккумулятору.
Нажимая на кнопку, следим за выдвижением штока, причем при каждом нажатии шток должен перемещаться на один шаг. Действуя таким образом, мне кое-как удалось извлечь клапан вместе со штоком.
При внимательном рассмотрении оказалось, что резьба на штоке совершенно сухая, что, по моему разумению, и являлось причиной заедания штока. Смазав винт штока литолом, переставил зажимы пробника на левую пару контактов, и, нажимая на кнопку, втянул шток до упора.
Смазанный шток двигался плавно, без закусываний и заеданий, четко перемещаясь при нажатии кнопки на один шаг. После установки отремонтированного таким образом РХХ на место, двигатель заработал безупречно. Мало того, сын принес мне 2 своих РХХ, которые валялись у него в бардачке с прошлого года, когда у него возникла подобная проблема. После проверки их пробником оказалось, что один из РХХ даже после чистки и смазки работать как следует не захотел, а второй оказался вполне исправным. Вот такая эпопея приключилась со мной на ниве РХХ. Спасибо всем, кто дочитал до конца. Буду рад, если кому-нибудь пригодится мой опыт.
Лада 2114 2008, 84 л. с. — своими руками
Машины в продаже
Комментарии 34
Реально очень познавательно. Однако внесу свои пять копеек, тоже была та же проблема, зазудело мне разобрать регулятор ХХ, думаю, как этот шток оттуда вынуть. И проделал весь путь что и автор. Только в моём регуляторе штифтики легко вытянулись утконосами (потом я это оценил, так как не однократно пришлось открывать). Далее когда увидел под крышкой 4 проводка и в общем то всё, расстроился и начал шерстить интернет о внутреннем устройстве двигателя. И это мне очень помогло. Та белая крышечка, что внутри, закрывает подшипник, который держится на магнитном роторе с помощью стопорного кольца. После снятия стопорного кольца можно промыть и смазать подшипник и скрутить ротор с штока и разобрать весь механизм. Можно промыть и ротор внутри и т.д. Однако, те кто полезут внутрь, сразу предупрежу, в моём регуляторе Сименс тонюсенькие короткие проводочки сразу оторвались от крышки. И по другому там вряд ли можно было разобрать. Дальше был жуткий геморрой по облуживанию и наращиванию этих проводков, заливка место соединения герметиком, разворот крышки на 180 гр, так как место с герметиком не давало встать туда клеммам на крышке. Забыл изменить полярность когда разворачивал крышку и от этого машина на холостых выдавала 2500 об/мин. В общем денёк выдался сказочным. Да, смазку имхо лучше применять специальную для пар трения металл-пластик. Я использовал Liqui Moly Thermoflex Spezialfett.
Спасибо за полезную информацию. У меня где-то валяется негодный РХХ, надо разобрать, посмотреть.
А просто накапать масла моторного из шприца по штоку не вынимая его, нет возможности?
Можно и просто накапать масла, но иногда на винте штока старая смазка загустевает под действием температуры двигателя, её лучше бы удалить.
Ремонт регулятора холостого хода в полевых условиях
Дорогие Драйфчане, регулятор холостого хода (РХХ или ДРХХ) является устройством, которое напрямую влияет на обороты холостого хода двигателя. Если обороты плавают или выше нормы, тогда следует начать с проверки именно РХХ. Если этот датчик неисправен, тогда его следует заменить на новый, либо временно отремонтировать.
Появились проблемы с оборотами двигателя на холостом ходу? Начните с проверки РХХ. Бывает так, что проблема в РХХ, а заменить его сразу не представляется возможным, в этом случае можно нормализовать обороты холостого хода простой доработкой:
Опытным (в виде эксперементов) путем определить в каком положении следует закрепить центральный шток РХХ.

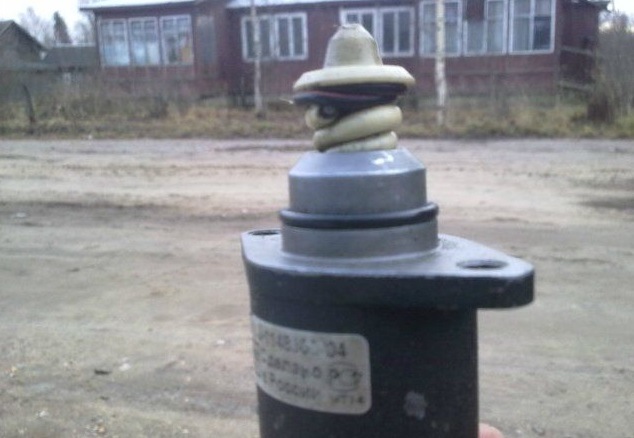

Центральную пружину убрать, а в центре намотать толстой проволоки.
В результате получаем стабильные обороты при неработающем РХХ. По сути перед нами «вечно работающий» регулятор холостого хода.
Стоит учитывать, что стабильные обороты будут только на горячем двигателе. Чтобы не было проблем и на холодном моторе следует после запуска немного приоткрыть дроссельную заслонку или просто подложить монетку, чтобы заслонка при остановке двигателя оставалась приоткрытой.
Такой ремонт РХХ можно назвать временным, а купить новый РХХ лучше при первой возможности.
Удачи на дорогах!
Регулятор холостого хода: правила ремонта РХХ
Дроссельная заслонка находится в запертом положении, когда на двигатель не воздействует нагрузка. Поддерживать стабильные обороты, не позволяющие заглохнуть двигателю, помогает регулятор холостого хода. Он решает вопрос с подачей достаточного количества воздуха во впускной тракт, благодаря чему удается стабилизировать холостой ход.
Назначение, устройство и принцип действия
К основным составляющим датчика регулятора холостого хода относят конусную иглу, шаговый электродвигатель, пружину и шток. Посмотреть внутренности рхх можно на изображении ниже.
Конусная игла служит для изменения пропускной способности регулятора. что влияет на количество подаваемого воздуха в мотор. Пружина используется для создания противодействия и устранения люфтов в работе датчика. Шаговый двигатель выполняет роль привода. Формирование управляющих сигналов происходит в ЭБУ, с учетом информации с других датчиков, например, об положении коленчатого вала либо температуры охлаждающей жидкости.
Принцип работы устройства основан на изменении сечения пропускного канала воздушного потока, идущего в камеру сгорания при запертом дросселе. Шаговый двигатель выдвигает шток до тех пор, пока конусная иголка не коснется отверстия. При запуске машины рхх открывает проход, подавая необходимое количество воздуха. Для большего понимания принципа работы регулятора холостого хода следует обратить внимание на разрез рхх, изображенный ниже.
В работе регулятора есть возможность ускоренного прогрева авто. Когда датчик охлаждающей жидкости подает сигнал о работе двигателя ниже допустимого диапазона температур, то происходит автоматическое увеличение количества подаваемого воздуха. В следствии этого растут обороты коленчатого вала и прогрев происходит более интенсивно. Благодаря рхх инжектор позволяет двигаться на автомобиле сразу после запуска мотора, что недоступно владельцам карбюраторных двигателей.
Располагается рхх возле датчика дроссельной заслонки. Крышка шагового мотора сильно выделяется на фоне узла. Сложность найти где находится регулятор возникает лишь в случае если он расположен под общим пластиковым корпусом, обеспечивающим защиту устройств от механических повреждений.
Поломки регулятора
Симптомом, указывающим на неисправность регулятора холостого хода, является нестабильная работа двигателя на холостом ходу. При отсутствии нагрузки начинают плавать обороты, двигатель начинает плохо заводиться. Поломка рхх дополнительно может сопровождаться:
Отремонтировать регулятор следует в кратчайшие сроки, так как при его неисправности ускоренному износу поддается силовая установка, ее опоры и подушки, инжектор.
Неисправный датчик холостого хода не способен обеспечивать повышение оборотов при недостаточной температуре охлаждающей жидкости, что отличает его от простого реле. Обычно это связанно с тем, что рхх неправильно занимает калибровочное положение, что ведет к уменьшению сечения канала и подаче недостаточного количества воздуха. При этом заметно влияние включенных электроприборов на обороты двигателя. При самых неблагоприятных условиях включение, например, передних фар способно заглушить мотор. В таком случае быстрая замена регулятора холостого хода не является критической для эксплуатации авто. Отсутствие повышения оборотов коленвала на холодную наносит больше ущерба комфорту автовладельца, чем силовому агрегату.
Проблем с тем, как проверить регулятор холостого хода, не возникнет в случае полного выхода его из строя. Автомобиль в таком случае невозможно завести без нажатия педали газа. Двигатель будет глохнуть даже на ходу, достаточно снизить обороты, например, переключая передачу. Эксплуатировать машину в прежнем режиме становится невозможно, и автовладельцу срочно потребуется заменить регулятор холостого хода.
Диагностика и устранение неисправностей
Монтаж регулятора на дроссельный узел производится с помощью двух винтов. Для того, что открепить устройство необходимо отвернуть болты подходящей отверткой. Проблемы с тем, как снять датчик, возникают в том случае, если автопроизводитель для устранения самоотворачивания винтов от вибрации залил резьбовое соединение клеем. Для разбора данного крепления нужны аккуратные действия по избавлению от фиксирующего состава без повреждения дроссельного механизма. Лучше снимите весь узел для проведения демонтажных манипуляций.
Датчик холостого хода наиболее часто не работает по причине:
Для проверки электрической составляющей необязательно обладать тестером регуляторов холостого хода. Для проведения диагностики достаточно наличия мультиметра. Первоначально следует проверить подачу напряжения на контакты, установив предел измерений на 20 В постоянного напряжения. После этого следует обесточить датчик и проверить сопротивление. Между AB и CD оно должно быть около 50 Ом. В других комбинациях мультиметр должен показывать разрыв. Схема проверки может меняться, поэтому для того, чтобы более точно прозвонить датчик холостого хода рекомендуется обратится к его datasheet.
В случае наличия загрязнений потребуется чистка регулятора холостого хода. Перед началом процедуры стоит визуально осмотреть клапан на наличие инородных частиц. Далее необходимо придерживаться следующих рекомендаций о том, как почистить рхх своими руками:
Ремонт нецелесообразен, если наблюдаются повреждения или чрезмерный износ шагового двигателя, конусной иглы или штока. В таком случае рхх меняем на новый.
Тонкости приобретения нового РХХ
После приобретения нового регулятора требуется произвести его настройку. Инжектор при помощи ЭБУ самостоятельно производит калибровку, поэтому трудностей с тем, как поменять датчик не будет. Для автоматического проведения операции достаточно обесточить инжектор перед установкой РХХ.
Приобретая новый регулятор, следует обратить внимание на его качество. Клапан и прочие элементы не должны иметь изъянов и деформаций. Качество пайки контактов должно быть на высоком уровне. Установка на посадочное место должна происходить без перекосов, иначе в скором времени потребуется ремонт.
Проходящий через клапан воздушный поток решил вопрос с работой двигателя без нагрузки. Теперь на дроссельную заслонку возложена функция управления динамическими характеристиками, а на холостых оборотах двигатель находится в полном контроле рхх. Возможность повышать обороты, которой обладает датчик, позволяет не тратить время автовладельца на ожидания прогрева двигателя.
Проверка и чистка датчика холостого хода: 6 практических советов. Быстро и просто проверяем датчик холостого хода без посторонней помощи
Расположение и принцип работы датчика холостого хода
Регулятор холостого хода расположен рядом или на корпусе дроссельного узла. Расположение датчика может меняться в зависимости от марки автомобиля. Например, на моделях Opel и BMW регулятор выносной, то есть расположен отдельно от коллектора.
В большинстве случаев РХХ закреплён двумя болтами через резиновое уплотнительное кольцо и расположен непосредственно в дроссельной заслонке. Сложности при демонтаже и монтаже изделия могут возникнуть по причине прикипания болтов, если такая проблема будет актуальна, то попробуйте самый простой способ – высверливание.
Основная задача РХХ это подача топлива на холостых оборотах, что помогает нам в экономии расхода топлива и поддержке стабильных оборотов на холостом ходу.
При включении зажигания шток датчика выдвигается вперед на максимальную длину и упирается в отверстие на дроссельном патрубке.
После того, как прошло требуемое количество шагов, клапан возвращается в исходное положение. Количество шагов – постоянная величина, которая установлена заводом-изготовителем. При запуске двигателя вы можете по тахометру наблюдать как падают обороты по мере прогрева двигателя, это процесс, который происходит благодаря наличию датчика.
Чем больше шток выдвинут вперед, тем большее количество шагов используется в работе. Среднии ход штока – 250 шагов. По такому принципу двигатель получает нужное количество воздуха для своей полноценной работы, и тем самым регулируется холостой ход автомобиля. При непрогретом двигателе благодаря регулятору повышаются обороты, что позволяет без полноценного прогрева двигателя начать движение.
Дальнейшую работу проводит и регулирует датчик массового расхода топлива, он анализирует поступивший в двигатель воздух и дает команду на подачу топлива, исходя из полученных данных. Наблюдая за оборотами двигателя, контролёр начинает управление регулятором. Таким образом происходит отслеживание нужного объема воздуха и регулировка дальнейшей работы.
Основная задача РХХ — более полное сгорание топлива за счет подачи воздуха и, конечно же, снижение износа подшипников коленчатого вала.
Из чего состоит клапан?
Конструктивно клапан состоит из шагового электрического моторчика, четырехпозиционного штока и пружинного элемента. в нем также присутствуют иглы. Устройство располагается вблизи заслонки дроссельного узла и ДПДЗ. В некоторых моделях транспортных средств предусмотрена фиксации данного датчика к корпусу заслонки. Осуществляется это при помощи лака. Однако бывает и так, что прибор крепится на двух болтах с посадочными отверстиями. В этом варианте крепления главное чтобы расстояние от иглы до посадочного фланца на устройстве было не более 2,3 см.
Конструктивные особенности
Клапан конструктивно состоит из:
Когда РХХ только появились, они представляли собой роторные или соленоидные механизмы. Такие устройства имели два положения — открытое и закрытое. Это способствовало снижению эффективности регулировки оборотов ДВС. Сегодня в автомобилях применяются четырехшаговые датчики, характеризующиеся возможностью ступенчатой подачи по байпасу.
Сам регулятор холостого хода относится к категории расходных материалов, поэтому считается неремонтопригодным. Его можно восстановить при неисправности, но дешевле будет поменять полностью.
Где находится РХХ?
Устройство должно располагаться рядом с заслонкой дроссельного узла и ДПДЗ. В некоторых авто фиксация датчика может осуществляться непосредственно на корпусе заслонки при помощи лака. Иногда прибор крепится с использованием двух болтов, оснащенных специальными посадочными отверстиями. Главное, чтобы расстояние от иголки до посадочного фланца на установленном устройстве составляло 2,3 см.
Схема подключения
Схема подключения контроллера холостого хода
К датчику холостых оборотов подводится один жгут, состоящий из четырех кабелей, он идет от микропроцессорного модуля. В результате такого подключения диагностика может вызвать определенные трудности. У автовладельца не получится просто подать напряжение на клеммы устройства, поскольку микропроцессорный модуль делает это импульсно.
Признаки неисправности датчика холостого хода
Основной проблемой будет то, что данная деталь не оснащена каким-либо из видов самодиагностики. На панели управления вы не увидите мигающей лампочки или надписи, которая будет говорить о неисправности РХХ. Все будет зависеть от вашей внимательности, и того как вы чувствуете и слышите свой автомобиль. Признаками, которые свидетельствуют что деталь стоит проверить, будут:
Причин, по которым РХХ вышел из строя, немного. Как говорили раннее — это достаточно надежная деталь, но все же может выйти из строя. Причин неисправности может быть несколько:
Как мы все с вами знаем топливо – одно из самых важных составляющих работы как двигателя, так и автомобиля в целом, и датчик холостого хода не является исключением. Большинство причин поломки детали — это использование бензина с примесями.
О неисправности и неполноценной работе датчика ХХ свидетельствуют любые изменения в работе оборотов двигателя. Если деталь выйдет из строя полностью — вы не сможете завести автомобиль без использования педали газа. А такая процедура скажется негативно на работе транспортного средства в целом. Производители не просто так не рекомендуют использовать такую практику.
Проверка датчика холостого хода
Провести диагностику детали достаточно несложно, но обратите внимание на несколько моментов. Первой проблемой может быть снятие детали, большинство производителей крепят датчик ХХ на винты, и в крайнем случае их можно высверлить, но в некоторых вариациях деталь установлена на лак. Если ваш регулятор зафиксирован лаком, будьте осторожны, ни в коем случается не отрывайте его с применением силы, так как можно повредить впускную часть автомобиля. В вашем случае будет правильно демонтировать дроссельный узел полностью и лишь потом отсоединить РХХ.
Самый простой способ проверки конечно же визуальный осмотр. При визуальном осмотре первое, на что стоит обратить внимание — это загрязнение иглы. Так же обратите внимание на состояние контактов и самой дроссельной заслонки.
При обнаружение оборванных проводов их требуется вернуть на место. Припаяйте их и, во избежание коррозии, обработайте лаком.
Будет уместно, по возможности, произвести проверку РХХ мультимером или самодельным тестером. Мультимером вы сможете проверить сопротивление, а самодельным тестером (сделать можно из зарядки мобильного телефона) проверите ход штока регулятора.
Если вы обнаружите что мотор разрушен, полностью выработан шток или изношена конусная игла — деталь потребуется заменить. Не расстраивайтесь из-за этого слишком сильно, стоимость детали будет составлять всего около 1000 рублей.
Основные аспекты проверки РХХ
Как почистить датчик холостого хода мы разобрались, теперь уделим время его диагностике. Как и очистка, проверка может быть проведена в домашних условиях.
Как проверить датчик холостого хода:
Есть еще один вариант, для этого проверка датчика холостого хода должна осуществляться с демонтированным РХХ. Подключите проводку питания, после чего дотроньтесь пальцем к концу иголки (усилия прикладывать не нужно). Во время отключения регулятор должен начать выдвигать иглу на полную, соответственно, когда вы поворачиваете, должен произойти небольшой толчок пальца.
Как видите, в целом диагностика устройства не такая сложная, но для качественной проверки нужно понимать, как пользоваться тестером. Если вы понятия не имеете, как это делать, лучше обратитесь за помощью к электрику, но на практике после изучения инструкции к мультиметру проблем с его использованием возникнуть не должно. Разумеется, сам тестер должен быть рабочим, в противном случае показания не будут соответствовать действительности и вы только запутаетесь.
Как разобрать регулятор холостого хода(рхх)?
Разбирать датчик холостого хода следует очень осторожно, иначе можем полностью сломать его.
Самое простой, что может случиться, это обрыв провода. В этом случае запаиваем провод обратно, и покрываем его лаком. «Зачем покрывать лаком?» спросите вы, – для защиты от коррозии.
Так же мог износиться привод направляющей иглы или само направляющее. В данной ситуации мы ничего не сможем поделать, кроме как поставить новый датчик.
Правила очистки
Часто бывает такое, что чистка датчика холостого хода позволяет решить проблему неработоспособности устройства. В целом эта процедура довольно простая. Поэтому справиться с ней сможет практически любой желающий.
Итак, как производится чистка регулятора холостого хода:
Схема подключения контроллера
Процесс чистки датчика холостого хода
Для стабилизации работы требуется провести процесс чистки, особенно если при осмотре вы обнаружили засорение иглы или дроссельной заслонки. Для чистки контактов воспользуйтесь ватной полочкой: предварительно окунув её в спирт, оботрите их.
Чистку конусной иглы проводите очистителем карбюраторов или WD – 40. Обильно побрызгав на иглу, дайте ей просохнуть, после этого можно устанавливать деталь обратно.
Чистка дроссельной заслонки займет немного больше времени, но также не будет трудоемкой. Вам понадобится любое чистящее средство: бензин, растворитель, очиститель карбюратора, WD – 40. Так же воспользуйтесь тряпкой и щеткой. Обязательно перед чисткой снимите гофру воздушного фильтра, и не забудьте почистить заслонку с двух сторон.
Чистка регулятора холостого хода
Вполне очевидно, что на любом автомобиле с инжектором датчик холостого хода может выйти из строя (РХХ ВАЗ или регулятор холостого хода на иномарке). Обнаружив рассмотренные выше симптомы неисправности и признаки неполадок датчика-регулятора холостых оборотов во время работы ДВС на холостом ходу, клапан холостого хода ВАЗ или другого автомобиля нуждается в диагностике.
При этом не следует торопиться приобретать новый датчик для замены без проверки старого. Еще раз напомним, двигатель может работать нестабильно по целому ряду причин, тогда как регулятор является только одним из возможных вариантов. Также датчик может быть исправен, но загрязнен.
Чистка датчика холостого хода не является сложной процедурой. Основная проблема – снятие самого регулятора. Если вы не уверены, где находится датчик холостого хода на конкретном авто, необходимо заранее изучить мануал. Как показывает практика, РХХ стоит возле датчика положения дроссельной заслонки. В свою очередь, остается только определить местоположение дроссельного узла и ДПДЗ.
На деле, достаточно карбиклинером или любым другим похожим очистителем намочить мягкую ветошь или вату, после чего аккуратно почистить контакты датчика. Далее остальные элементы регулятора также активно протираются ветошью, смоченной в очистителе. При этом чистить можно интенсивно (например, при помощи мягкой щетки), удаляя грязь с иглы, штока, пружины РХХ.
Очистка иглы и обводного канала
Для обеспечения доступа к деталям клапана требуется снятие РХХ по технологии:
Внимание: Разбирать регулятор не нужно, достаточно обрызгать пружинку и шток с иглой спреем WD-40, дождаться высыхания, прочистив в это же время обводной канал дросселя.
Регулировка производится самим контроллером бортовой сети. Однако для стабильной работы двигателя следует проверить расстояние от посадочного фланца до выступающего конуса иглы. По умолчанию оно должно быть 23 мм.
Контроль и регуляция датчика холостого хода электронным блоком
Работу датчика холостого хода регулирует исключительно ЭБУ бортового компьютера. Как уже отмечалось, сигналы для осуществления этого контроля, ЭБУ получает не от самого датчика ХХ (ибо такая функция в детали не предусмотрена), а от датчика коленвала. Как все происходит?
Что нужно знать при замене РХХ?
Чтобы поменять и произвести установку контроллера, позволяющего регулировать холостые обороты, надо обратить внимание на положение штока. Нельзя допустить, чтобы он был сильно выдвинут. Это может произойти, если перед выполнением монтажа устройство будет подключено к колодке и активировано зажигание. Руками вдвигать шток не допускается.
Если клапан с выдвинутой иглой поставить и затянуть фиксирующие винты, это может привести к повреждению устройства в результате срезания червячной передачи. Отремонтировать такой датчик не получится. В зависимости от модели транспортного средства после установки нового регулятора может потребоваться его калибровка. В некоторых авто эта процедура осуществляется с использованием специального оборудования или стенда.
На автомобилях ВАЗ калибровка выполняется так:
Пользователь Овсюк рассказал о самостоятельной замене клапана холостого хода на примере автомобиля Лада Самара.
Профилактические меры
Для того, чтобы не столкнуться в будущем с полной неисправностью регулятора, периодически стоит проводить процесс чистки, описанный выше. Насколько часто проводить процесс чистки зависит от того, как активно вы пользуетесь своим транспортным средством. Если автомобиль – рабочий транспорт – рекомендуется раз в год проверять и проводить чистку датчика, если вы пользуетесь им только для себя – достаточно будет раз в два года. Но, конечно же, не забывайте о признаках неисправности детали, если они появились – не откладывайте. Это поможет вам избежать полного выхода детали из строя и наслаждаться качественной ездой.
Вместе с вами мы приходим к выводу, что деталь неприхотлива, проста в своей функциональности и использовании. Не забывайте: своевременное обнаружение неисправности — залог продуктивности работы автомобиля в целом. Полноценная работа двигателя зависит от исправности каждой его составляющей, и, если вы запустите любую деталь, в том числе и датчик холостого хода, — это может привести к более трудоемким процессам ремонта и выходу из строя всего автомобиля.
Восстановление работоспособности ДХХ
После тестирования, встает вопрос устранения причин возникновения неисправностей, либо замена детали. Нужно отметить сразу, что эта деталь изначально считается как расходная. Поломка, износ или деформация предполагают замену датчика, а не его ремонт. Благо, низкая цена детали позволяет сделать это без большого ущерба для семейного бюджета.
Так что, под восстановлением подразумевается тщательная промывка каналов и пустот в детали и восстановление целостности электрической цепи – это запайка отошедших пинов (и последующее покрытие их защитным лаком), устранение обрывов в обмотке и проводах.
В ходе демонтажа, следует тщательно обработать каждый элемент детали специальным аэрозольным реагентом WD-40. При этом разбирать на части саму деталь не нужно, достаточно направленной струей обработать все доступные части, не забывая об обходном канале, что тоже часто становится причиной некорректной работы ДХХ.
Настраивать регулятор после замены или тестирования не требуется, этим занимается бортовой компьютер. Однако, не забывайте проверить расстояние между головкой иглы и посадочного места винта (должно быть 23 мм).
Регулярная профилактическая чистка поможет избежать серьезных проблем и значительно увеличит эксплуатационные сроки не только датчика холостого хода, но и всей топливной системы автомобиля.
Неисправности регулятора холостого хода — сигнал Check Engine
Системы управления в автомобилях с инжектором регистрируют отклонения в работе топливного регулятора. Ниже представлены некоторые возможные коды сбоя РХХ с расшифровкой:
Если приходит информация о неполадке, проверьте проводку — возможно проблема кроется именно в ней. Тестовые коды получают через специальный разъем с помощью сканера. Полученные значения можно расшифровать самостоятельно, воспользовавшись специальными таблицами (ищите в сети). Если проверить систему быстро не получается, тщательная чистка поможет отсрочить замену на какое-то время.
Исправность можно определить и самостоятельно, но для этого понадобятся навыки и осциллограф.
Диагностика датчика
Проверить клапан холостого хода можно самостоятельно. Его неисправности можно разделить на две части: механические и электрические. Есть несколько методов проверки.
Визуальный осмотр
Для начала необходимо провести визуальный осмотр. Таким образом можно обнаружить дефекты корпуса, износ иглы, образование нагара. В случае образования отложений, почистить можно средством очистки карбюратора. Также рекомендуется почистить весь дроссельный узел, т. к. он в похожем состоянии.
Использование диагностических программ
Работу РХХ можно проверить с помощью диагностического адаптера и специальных программ. Например, можно использовать самый простой адаптер ELM327 и программу OpenDiagMobile. В меню программы нужно выбрать желаемое положение регулятора ХХ и посмотреть за работой клапана. Лучше выставлять минимум на 20 шагов больше, чем текущее положение.
Проверка проводки
Для этого нам понадобится мультиметр. На заглушенном двигателе снимаем разъём с датчика. Выставляем на измерительном приборе предел измерения 0-20 В постоянного напряжения. Измеряем напряжение на разъеме. В обычном случае должно быть 12 В.
Проверка сопротивления регулятора
Для этого нам понадобится измерить сопротивление между выводами A, B, а также C и D после отсоединения клеммы датчика. Мультиметр переводим в положение измерения сопротивления на пределе 0-200 Ом (Ω).
Нормальным значением является показатель в пределах 50-55 Ом. Сопротивление между A и C, B и D должно быть равно бесконечности.
Проверка с дроссельным узлом
Есть ещё один способ диагностики РХХ. Для этого понадобится снять дроссельный узел со шпилек вместе с датчиком.
При подключении разъема клапана и включении/отключении зажигания можно вживую наблюдать за работой РХХ. Посмотреть как работает игла, не затирает ли где-нибудь, проверить равномерность хода, услышать подозрительные звуки.
Калибровка нового РХХ
Что делать, если в результате проверки выяснилось, что датчик подлежит замене? Нужно откалибровать его.
Теперь вы знаете как работает регулятор холостого хода, как его проверить и в случае необходимости заменить. Как вы поняли в этом нет ничего сложного и все операции доступны даже начинающему автолюбителю.
