Как отремонтировать брелок автосигнализации старлайн
Ремонт брелка сигнализации Starline A91
Всем привет. Решил поделиться с вами опытом ремонта брелка сигнализации.
Несколько месяцев назад я уронил брелок и у меня треснуло стекло. Небольшая неприятность, я не особо расстроился, хотя скрип треснувшего стекла слегка бесил. Второе падение брелка на бетон оказалось фатальным для жк экрана. Высота падения была даже ниже нижнего положения руки стоя, я открыл водительскую дверь и стал вылазить из машины с ключом в руках, тогда он у меня и выпал из рук. Вот такие хрупкие эти брелки.
Долго думал что делать, ходил по специализированным магазинам и представительствам компании Ultrastar. Ремонта брелков я не нашел, зато каждый с радостью предлагал купить новый за кругленькую сумму. В Архангельске предлагали 2500 р. за брелок + 300 р. за прописку. У нас в Котласе нашел за 1650 и прописка бесплатно. Жаба как всегда норовила меня придушить даже за упоминание таких сумм. Думаю если бы брелок был полностью неисправен, то она бы помолчала где то в глубине меня и позволила купить новый. Но тут ситуация только с корпусом и экраном, поэтому было принято решение чинить.
На youtube уйма видео по ремонту и замене жк дисплеев брелков сигнализации. Но я решил запостить свой гайд.
На Aliexpress нашел дешевый дисплей и корпус в сумме вышло всего 392,34 р. Копейки, да ещё и доставка бесплатная. Жаба была довольна. Жаль только нет в продаже дисплеев с графитовым гибким шлейфом как на оригинале, пришлось взять с ножками. С Китая пришло все и кое что ещё. Внутри ждал сюрприз в виде китайской купюры. Надеюсь не подцеплю какой нибудь азиатской болезни с этой купюры, которую трогали не одна сотня рук до меня. Не хочу показаться брезгливым просто, как вы знаете, у каждой нации свой иммунитет к своим микробам.
Разобрал брелок. Здесь видны повреждения жк экрана от незначительного падения.
Для удобства дальнейшей работы снимаю плату с антенной.
Отрываю дисплей от площадки подсветки, он там просто приклеен, и отдираю от контактных площадок гибкий графитовый шлейф.
Далее я зачищаю контактные площадки и примеряю новый экран, как видите ножки нифига не дотягиваются до них, поэтому нужно потанцевать с бубном.
И тут начинаются мучения. В видеороликах советовали нарастить на ножки уголки из проволоки и спаять в двух местах. Я пробовал так, но когда начинал припаивать вторую точку, первая отпаивалась. Промучившись более получаса с одной ножкой, сложив рядом во многоэтажную стопку всевозможные маты, я решил отказаться от этой идеи.
Решил напаивать «мостики» из олова по воздуху. Это оказалось гораздо проще, но из за толстого жала паяльника пришлось наматывать на жало медную проволоку и паять уже её концом. Кстати этот способ намного лучше, причем приноровившись и найдя нужную длину кончика проволоки можно добиться хорошей вязкости олова и «вытягивать» его с ножки на площадку. Ещё час работы глаза в кучу и сложа ещё пару многоэтажных стопок матов я закончил паять. Получилось коряво, но все работает. Претензии по качеству не принимаются. Посмотрел бы я на вас)))
Далее нужно было приклеить стекло к корпусу. И тут не обошлось без казусов. На трафарет нанесен сильный клеевой состав и он сильно прилипает к рукам. И в таких условиях нужно было отделить рамку трафарета он основы, чтобы клеевая основа была только по краям стекла. Но я прилипнув к трафарету ляпнул его целиком на стекло. Далее ещё около 20 минут отскребал клей с центра стекла и отмывал его спиртом. Также пришлось повозиться с корпусом. Внутри корпуса было несколько не нужных штырков, которые мешали плате встать на место. Срезал их канцелярским ножом. После этих манипуляций пульт был собран и проверен. Все работает. И ещё на дисплее присутствует защитная пленка с двух сторон её можно удалить при сборке.
Ну на этой хорошей ноте закончу свой пост и пожелаю быть аккуратнее со своими брелками. Такого геморроя я никому не пожелаю.
Ремонт брелка сигнализации Старлайн (Starline). Если отвалилась кнопка.
Старлайн — достаточно распространённая сигнализация. При этом, как мне поведал человек ими занимающийся, у её брелков есть одна часто случающаяся болезнь: продавливается та или иная кнопка. Оказалось, что исправить это можно быстро и просто.
Внутри она просто припаяна на четыре лапки и при достаточном усилии пайка не выдерживает и кнопка отваливается. Диагностируется предельно просто: кнопка не работает, брелок превращается в погремушку из-за болтающейся внутри кнопки. Очень часто случается у девушек с длинными ногтями.
Случай не гарантийный. Выходов несколько: купить новый брелок (мне сказали, что он стоит отдельно больше 2000 руб.), отдать брелок в официальный ремонт (припаяют, сколько стоит — неизвестно, ждать месяц и более), отдать брелок в дом быта (любое место, где есть специально обученный человек с паяльником), попробовать починить самому.
Я решил, что в дом быта я его отдать всегда успею и нужно пробовать хотя бы разобрать и посмотреть как это всё устроено.
Стоит заметить, что паять я не умею от слова совсем, паяльник у меня здоровый советский на 40 ватт. Претензии по некачественной/не эстетичной пайке не принимаются. Пока только учусь.
Нужно:
— Маленькая отвертка (для очков или аналогичного размера)
— Суперклей (одна капля)
— Зубочистка
— Паяльник
— Припой и канифоль
— Минимальное умение паять
— 15-20 минут времени
1. Открываем крышку батарейного отсека.
2. Вытаскиваем батарейку. Под батарейкой маленький винтик. Откручиваем его. Настоятельно советую его положить туда где он не потеряется и не улетит.
3. Я на всякий случай проверил под наклейкой. Там винтов нет, так что при помощи отвёртки или ножа смело, но аккуратно начинаем открывать брелок.
4. Брелок нужно вскрывать с задней стороны.
5. Получаем три части. Стоит сказать, что фотографировал я уже после того как всё сделал, так как идея сделать инструкцию пришла уже после того, как всё заработало. Так что вида отвалившейся кнопки нет.
6. Вот они, наши многострадальные кнопки. Я был очень удивлён, когда увидел на каких соплях они держатся.
7. Находим отвалившуюся кнопку, откладываем. Кладём основную часть дисплеем вниз. Самое противное — это пружинка (я так понимаю, что она выступает в роли антенны), которая жутко мешала запаять дальний внутренний контакт.
8. Кнопка имеет четыре контакта по углам и две маленькие ножки (пластиковые, без контакта, как направляющие) снизу, которые входят в сквозные отверстия в плате. Берём зубочистку, окунаем её в суперклей, берем кнопку в пинцет, мажем кнопку снизу и эти ножки и приклеиваем кнопку к плате. Неправильно приклеить не получится. Главное — не залить клеем контакты.
9. Клей схватывается, кнопка вернулась на своё законное место. Теперь всё что нужно — это пропаять те самые четыре контакта по углам. Просто, лишь бы соединить контакт на кнопке с контактом на плате. Аккуратно у меня сделать не получилось, но главное — все контакты соединены.
Тяжелее всего с контактом №3. Приходится одной рукой огибать пружинку, во второй держать паяльник. При этом надо не задеть контакт №4 и ничего лишнего не расплавить.
10. Всё, у нас всё получилось. Основную часть вкладываем в переднюю крышку. Вставляем на весу винтик в заднюю крышку. Если крышку надеть — винтик вставить почти нереально. Ну, у меня не вышло. Впрочем, если отвёртка намагниченная, то может и выйти.
11. Кладем заднюю крышку сверху, наполовину заворачиваем винтик.
12. Защёлкиваем крышку и затягиваем винтик до конца.
13. Вставляем батарейку. Закрываем крышку батарейного отсека. Всё, брелок готов. Осталось настроить время.
14. Чтобы брелок связался с машиной надо один раз нажать на «закрыть».
Вот. Всё оказалось легко и просто. Брелок работает. Я потратил 15 минут. Получил опыт в пайке. Никаких специальных инструментов не понадобилось.
Надеюсь, что эта инструкция окажется полезной и кого-нибудь сподвигнет на то, чтобы попробовать отремонтировать вещь самостоятельно, а не покупать новую или идти в мастерскую. Это просто!
Все про ремонт брелков автосигнализации: пошаговая инструкция и хитрости
Каждый автолюбитель может столкнуться с поломкой и глюками брелка сигнализации. Однако, не во всех случаях стоит сразу спешить в сервисный центр. Некоторые проблемы вы можете устранить своими руками.
Частые поломки брелков сигнализации автомобиля
Села батарейка
В 90% случаев, когда не работает пульт, причиной тому является севший источник питания. Косвенным признаком разрядившейся батарейки будет потускневший экран. Это происшествие трудно назвать поломкой.
На такой случай лучше всегда иметь под рукой запасной аккумулятор. Брелки в основном оснащаются батареями формата: А27 (укороченная мизинчиковая), А23, ААА (мизинчиковая) и CR2032 (таблетка).
Если возможности поменять элемент на новый нет, а открыть и ехать на автомобиле надо срочно, вы можете попробовать аккуратно нагреть старую батарейку и постучать ей по чему-то твердому. Эти действия возобновят электрохимические процессы внутри нее. Тем самым вы сможете получить энергию для подачи сигнала открытия дверей и снятия с охраны. Для полной уверенности поднесите брелок как можно ближе к центральному блоку сигнализации и только после этого подавайте команду нажатием кнопки.
Попадание влаги
В случае попадания воды внутрь корпуса появляется высокий риск возникновения короткого замыкания. Вода является хорошим электропроводником. И поэтому, создавая нежелательные связи между элементами, может привести к выходу их из строя. Вода, в принципе, вредит любому электроприбору.
Попадание песка и мелкого мусора
Песок уже не так страшен для пейджера. Однако, он может заклинить кнопки, попав внутрь их. В таком случае необходимо будет разобрать корпус и почистить их. Можно попробовать промыть клавиши спиртом.
Падение брелка с высоты
Физические повреждения пульта могут привести ко многим последствиям. В самом безобидном случае вы поцарапаете брелок, испортив его вид. Но следующие поломки куда серьезнее:
Трещина в корпусе
Она не только ухудшает внешность, но и повышает риск попадания через нее воды внутрь. Также она может привести к окончательной поломке корпуса.
Разбитый экран
На нем может как и просто появиться трещина, мешающая восприятию информации, так и из-за удара дисплей полностью потеряет свою работоспособность. В таком случае поможет только замена экрана или брелка целиком. Его совершенно не трудно заменить самостоятельно и найти в магазинах на все популярные модели девайсов.
Внутренние повреждения
От энергии удара об поверхность внутри корпуса может покинуть свое посадочное место тот или иной радиоэлемент (например, шлейф экрана отошел от места его подключения). Если внешних повреждений вы не наблюдаете, но брелок не подает признаков жизни – советуем начать искать проблему там.
Прежде чем разбирать пульт, проверьте батарейку. Часто от удара она «выскакивает» из контактов и перестает питать систему. Если, вернув батарейку на свое место брелок включился и начал функционировать в нормальном режиме – считайте, что вам повезло!
Обнаружив внутри пейджера элемент, который лежит отдельно или плохо прилегает к плате, можно сделать вывод о том, что именно он виновен в неработоспособности системы.
Важно! Для защиты брелка от воды, песка и физических воздействий рекомендуем пользоваться защитными чехлами. Они иготавливаются из кожи или силикона и могут иметь яркий красивый окрас.
Утечка электролита из батарейки
Если вы используете низкокачественные элементы, то со временем из них может вытечь электролит. Даже небольшое количество этой жидкости, попав на контактные площадки батарейки, вызовет их быстрое окисление и ржавчину. Если это произошло, нужно сразу вынуть батарейку, смыть утечку спиртом и просушить брелок.
Износ от времени, старение
Как и любое устройство, брелок не может работать вечно. Со временем корпус брелка затирается, накладки кнопок протираются до дыр, а механическая их часть изнашивается и приходит в негодность. Но, как правило, если любое из перечисленного произошло, ремонтировать брелок нет особого смысла, ведь все его остальные элементы скорее всего близки к выработке ресурса. Смысл будет только тогда, когда найти брелок на замену невозможно, а менять сигнализацию на новую целиком для вас нецелесообразно.
Перестал работать, полежав на жаре
От длительного воздействия солнечного света в жаркую погоду пластиковые элементы и экран могут пострадать. Корпус и кнопки может потерять форму и начать плавиться, а экран выгорит. Не рекомендуем оставлять брелок на палящем солнце на долгое время.
Ремонт пульта управления сигнализацией на авто своими руками
Если вы обладаете необходимыми навыками и инструментом, то можете попробовать самостоятельно починить брелок.
Инструмент для разборки-сборки и ремонта
Чтобы разобрать, а затем собрать пульт вам подойдет, например, простейший набор для ремонта мобильных телефонов. Для работы необходима маленькая отвертка, пинцет, а также пригодится специальная пластиковая лопаточка, которая поможет поддевать и вынимать те или иные элементы, не царапая и не повреждая их.
Внимательно запомните откуда вы открутили каждую из деталей. Аккуратно складывайте винтики туда, где вы их точно не потеряете (например, в небольшую чашу). В случае утери найти винт на замену будет очень не просто.
Найти неисправность поможет мультиметр. Для самого ремонта вам скорее всего понадобится паяльный набор. В него входят: паяльник с тонким жалом, припой, флюс. Еще пригодится приспособление для удаление лишнего припоя и спирт для замытия платы после пайки с флюсом. Работу может упростить «третья рука». Она представляет из себя стойку с зажимами и увеличительным стеклом. Зафиксировав на ней плату брелка вам гораздо проще будет сориентировать и припаять радиодеталь.
Обеспечьте себе удобное рабочее место. На нем должно быть достаточно пространства, и оно должно хорошо освещаться. Без хорошего света не только неудобно работать, но еще и вредно для зрения. Особенно если вы работаете с миниатюрными элементами.
Инструкция как открыть и разобрать брелок
Разбор брелка каждой модели кроет в себе особенности. Но, в общем и целом, алгоритм выглядит следующим образом:
Внутри вы обнаружите блок, состоящий, как правило, из трех модулей:
Обычно, эти модули разъединяются без использования специального инструмента.
Далее выполните ремонтные воздействия и соберите пейджер в обратной последовательности.
Что надо делать с брелком если он упал в воду?
Если вы утопили пейджер автосигнализации, то следует сразу же вытащить из него батарейку. Это нужно, чтобы обесточить его. Затем просто положите пульт в теплое и сухое место минимум на 8-10 часов. Сушить его феном или положив на батарею мы не рекомендуем. Воздействие повышенных температур хоть и высушит влагу гораздо быстрее, но также может испортить пластиковый корпус или дисплей.
Но в случае появления замыкания до того, как вы успеете извлечь батарейку, последствия намокания могут быть необратимыми. И тогда придется искать и ремонтировать «сгоревший» от замыкания элемент.
Обнаружить его можно визуально. Поврежденный элемент почернеет, а плата вокруг него может слегка обуглиться. Если таким образом неисправность идентифицировать не получается – воспользуйтесь мультиметром. Поочередно «прозванивайте» каждый из элементов на плате и вы найдете поломку.
Процесс чистки брелка
Для чистки вам понадобятся следующие вещи:
Для выполнения этой задачи нужно предварительно разобрать брелок. Если загрязнения существенные, то начните очищать элементы щеткой, предварительно немного смочив ее раствором спирта. Очищая плату орудуйте щеткой предельно аккуратно, чтоб не повредить радиоэлементы и связи между ними.
Для чистки корпуса от сильных загрязнений можно воспользоваться бытовыми моющими средствами. Главное – тщательно просушить детали после такой мойки. Кнопки можно целиком замачивать в спиртовом растворе.
Окончательную очистку элементов проведите ватной палочкой, смоченной в спирту. Если она загрязнилась, то возьмите новую. Чистка грязной палочкой может еще больше испачкать детали.
После окончания чистки дайте просохнуть всем элементам. Спирт испаряется достаточно быстро, поэтому 30-40 минут будет вполне достаточно. Убедившись, что детали высохли – соберите брелок.
Как отремонтировать кнопки?
Для замены кнопок точно так же для начала разберите пульт. Чаще всего кнопка состоит из двух частей: внешней накладки (на которую происходит нажатие) и самой кнопки, припаянной к плате и замыкающей отдельные контакты, тем самым давая понять плате, что вы нажали на нее. Замена пластиковой или резиновой накладки на кнопку не представляет из себя ничего сложного. Как правило она просто зажата между платой и корпусом. Вынув плату, вы легко сможете поменять ее. Проблема состоит только в том, что в свободной продаже эту накладку почти невозможно найти. Купить ее можно только в сборе с корпусом.
Если необходимо заменить кнопку, тогда предварительно старую нужно будет отпаять от платы. Эта процедура требует определенных навыков из-за маленьких размеров контактных ножек кнопки. Если вы не обладаете ими – лучше обратитесь в сервис по ремонту электроники. Бездумно прикладывая паяльник к плате, вы рискуете испортить ее.
Что касается ремонта кнопки, целесообразно только отмачивать ее в спирте, если она залипла. В противном случае проще купить другую на замену.
Как проверить работоспособность брелка после ремонта?
После успешного завершения ремонта появляется вопрос о проверке брелка в работе. Для начала вставьте батарейку в ее посадочное место. Если брелок включится, то есть издаст звуковой сигнал, включит дисплей – то это первый шаг.
Затем необходимо проверить его в работе. Но, прежде чем идти к автомобилю возьмите с собой дополнительный брелок. В случае, если отремонтированный брелок начнет неадекватно работать или сам посылать команды, вы сможете возобновить охрану автомобиля вторым исправным брелком.
Подойдите к автомобилю и начните посылать сигнализации команды брелком. Начните с открывания и закрывания автомобиля, затем проверьте все остальные функции. Проверьте расстояние, с которого сигналы брелка воспринимаются автомобилем.
Если все команды выполняются, радиус действия в заводских значениях – то поздравляю, ремонт завершился успешно! Если не работает ни одна из функций или работают не все – нужно разбираться с проблемой глубже.
Справка! Иногда, стоимость нового брелка равна или ниже цены восстановления старого, имейте это в виду!
Если вы самостоятельно не можете выяснить, почему не работает та или иная функция, обратитесь в специализированный сервисный центр.
Как самостоятельно отполировать стекло брелка сигнализации старлайн?
Со временем от песка и постоянного трения в кармане брюк стекло, накрывающее экран брелка, может помутнеть от царапин. И помутнеть до такой степени, что информация на дисплее будет совершенно не читаема. В таком случае автовладелец задумывается, можно ли вернуть стеклу былую прозрачность?
Одним из вариантов будет замена стекла на новое. Особенно если на старом присутствуют глубокие царапины. Их полировкой убрать невозможно.
А вот если на стекле нет сильных царапин, без труда можно отполировать его для восстановления прозрачности. Для полировки нужна полировальная паста. Самая простая и дешевая для этого – паста ГОИ. Но вместо нее можно использовать обыкновенную зубную пасту или зубной порошок, которые легко найти. Еще понадобится тряпочка, желательно микрофибровая.
Перед началом работы стекло с брелка можно снять. Оно крепится на клей, либо на двусторонний скотч. Наносим небольшое количество пасты на стекло и начинаем растирать ее тряпкой. В среднем тереть нужно где-то 20 минут. Но если у вас не хватит терпения, воспользуйтесь специальной насадкой на шуруповерт или банально плотно намотать тряпку на сверло.
Если итоговый результат не удовлетворил вас – повторите полировку еще раз. И так до момента собственного удовлетворения. Для повышения эффективности, бывалые мастера рекомендуют смачивать тряпку в мягком растворителе или в WD-40.
Полезное видео
Наглядно посмотреть на нюансы замены кнопки в брелке старлайн можно в видео ниже:
Ремонт ЖК брелка starline a8/a9
Сколько помню, всегда была какая — то проблема с брелком.
Первый брелок был с разбитым экраном. Мутное пятно на пол экрана.
В офисе старлайн спрашиваем, брелки делаете?
«Нет, покупайте новый». Цена нового было тогда ещё около 2100.
У машины появляется новый брелок ценой в 2400р (2100р брелок + 300р настройка).
Через пару лет отваливается кнопка. Цена осталось почти преждней, снова в офисе говорят стандартный ответ. Старый брелок не работает (не подключён). Жаба давит.
Пару дней машина закрывается просто на ключ, пока в одну из ночей машина на утро не остаётся стоять на кирпичах, без колёс. Ну его эту экономию! Ставим колёса, покупаем новый брелок, третий по счёту и больше никогда не оставляем машину под окном на ночь.
Спустя опять какое — то время и он неудачно падает, оставляя жирную кляксу на пол машинки. К этому времени интернет заказы уже освоены и ко мне за 400р попадает новый китайский брелок, который остался прозапас).
Брелков много, есть что разобрать, пытаюсь собрать из двух брелков один. Но в оригиналах стоит графитовый шлейф, который нереально без последствий оторвать и снова использовать. Чтобы представлять о чём я говорю, смотрим видео:
Разбор не сложный, 1 болт и 3 защёлки, на видео всё видно.
Первый раз отпаял от брелка графитовый шлейф и припаял к другому брелку. Хотя припаял это громко сказано. Нагреваем паяльник до 200 градусов и аккуратно, не прожигая водим по контактам. Между дорожками что — то похожее на клей, который приклеивается к текстолиту. Новый такой шлейф не удалось найти где — то, поэтому часть иконок на брелке не работает.
В итоге заказал дисплей из китая:
www.aliexpress.com/snapshot/313011518.html
Шёл ровно месяц.
В китайской версии платы, контакты находятся на краю текстолита.
Если не убирать пластмассу под подсветкой, то получится так:
Я убрал пластмассу, она выступает как держатель, а под освещение положил пару кусков изоленты.

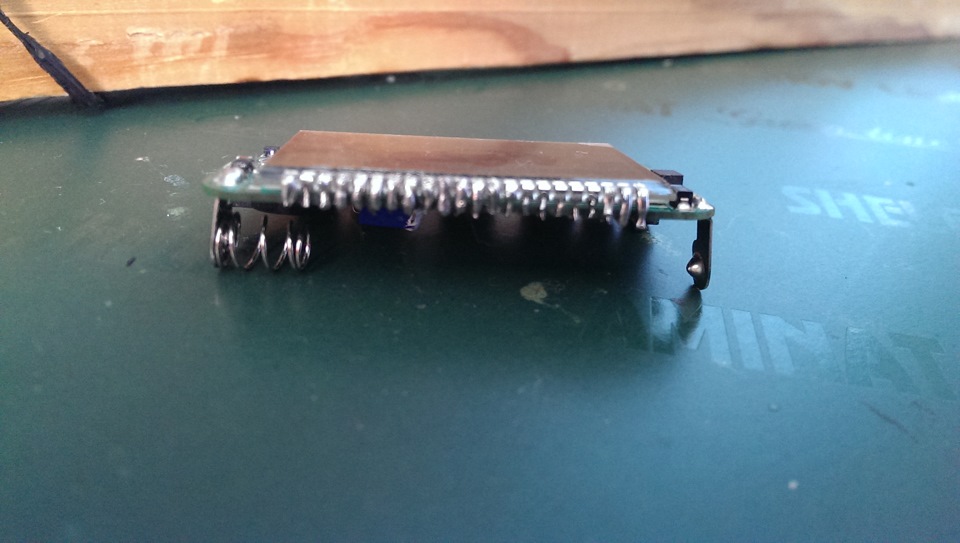

Дорожки уже почти доставали до уровня текстолита, но выхода не было, пришлось извращаться и паять так.
Прозвонил все контакты, соприкосновений нету. Брелок функционирует нормально. Записал его в систему, третий день проблем нет.
