Как отремонтировать амперметр постоянного тока
Изготовление шунта амперметра для зарядного устройства
Всем добрый вечер! Хочу поделится методикой изготовления шунта для амперметра в зарядное устройство. Не давно у знакомого в зарядном устройстве перегорел шунт и соответственно сгорел и сам амперметр.
И так, нашол вот такой прибор со шкалой от 0 до 50А.
Обмотка измерительной головки и контакты не рассчитана на ток в 50А, для применения в нашем ЗУ надо изготовить шунт.
Шунт — устройство, которое позволяет электрическому току протекать в обход какого либо участка электрической схемы. В нашем случае через шунт проходит основной зарядный ток, а через амперметр малая часть, пропорциональная основной величине тока.
Для шунта берем обычную канцелярскую скрепку.
На упаковке со скрепками было написано «Скрепки никелированные», фото не сделал самой упаковки. Разгибаем ее, чтоб из нее получился прямой кусочек проволоки…
Далее сгибаем кончики проволоки под гайки прибора и прикручиваем их вместе с проводами к амперметру.
Для калибровки амперметра нам понадобится регулируемый блок питания от 0 до 20 В с током в 5А, но можно обойтись обычным автомобильным аккумулятором (напишу далее), проволочный 100 Вт резистор ПЭВ-100,
мультиметр и соединительные провода. Все соединяем проводами между собой последовательно и подключаем к блоку питания.
Выставляем ток в 1А и смотрим на наш амперметр. Он показывает около 1,5 А. Нам надо 1 А.
Уменьшаем длинну шунта, чтоб стрелка амперметра стала показывать 1А.(По шкале амперметра это будет 10А). Далее вместо резистора подключаем лампочку с фары на ближний свет. Проверяем как работает амперметр на больших токах.
После, когда длинна шунта уже нам известна, завернутые под гайку кончики необходимо залудить оловом.
После разбираем наш прибор и белым корректором зарисовываем на шкале нули, собираем прибор. Шкала прибора получилась от 0 до 5А вместо 0-50А.
Если нету под рукой блока питания с регулировкой и проволочного 100 Вт резистора, вместо блока питания можно использовать автомобильный аккумулятор, а вместо резистора лампочку с габаритов задней фары на 15Вт. При подключении к аккумулятору, ток в цепи будет равен около 1 А, что достаточно для начальной калибровки амперметра. Потом так же можна подключить лампочку с передней фары в режиме ближнего света, для проверки амперметра под большим током.
Делаем контрольную поверку мультиметром и прибор можно устанавливать в зарядное.
Вот я поделился наглядной методикой изготовления шунта для амперметра в зарядное устройство…
Задавайте вопросы если что то не понятно…
Удачи всем на дорогах!
Ремонт амперметров: Энергетика под контролем
Амперметр, устанавливаемый на ряд автомобилей советского автопрома («Волга», «Москвич», УАЗ, ЛуАЗ), часто выходит из строя. Как восстановить его работоспособность?
 | | Амперметр, устанавливаемый на ряд автомобилей советского автопрома («Волга», «Москвич», УАЗ, ЛуАЗ), часто выходит из строя. Как восстановить его работоспособность? |
Иногда амперметр перегревается и искажает показания. Бывает, от высокой температуры даже подплавляется пластмассовый корпус приборного щитка в месте крепления прибора, отчего его шкала перекашивается. Такое явление – следствие окисления винтов прибора там, где они контактируют с магнитопроводом. Изготовленные из разных материалов, эти детали со временем корродируют в точке запрессовки винтов со шлицевым посадочным местом, что сопровождается повышением электрического сопротивления и нагревом. Пайка помогает не всегда, поскольку магнитопровод может быть изготовлен из «непаяющегося» цинкового сплава. В таком случае можно обеспечить контакт с помощью шайбы и гайки небольшой высоты (см. фото внизу справа). В обход окислившихся поверхностей ток пойдет через шайбу и гайку.
Иногда в амперметре заклинивает или, наоборот, начинает непрерывно колебаться стрелка. Это значит, что нужно уделить внимание опорам ее оси. Засорившиеся втулки нужно очистить, а загустевшую демпфирующую смазку типа ПМС – заменить. Ее можно поискать в лабораториях контрольно-измерительных приборов (КИП) на промышленных предприятиях. В качестве альтернативы для смазки оси подойдет «Литол».
Если после выключения зажигания стрелка не возвращается на ноль, значит, она или якорь прибора провернулись на оси. В этом случае стрелку нужно подогнуть, чтобы она вернулась в исходное положение.
Постоянные отклонения показаний прибора в одну сторону (завышения или занижения) свидетельствуют об изменении характеристик постоянного магнита. В таком случае прибор подлежит замене. Кстати, приступая к ремонту амперметра, следует убедиться, что используемые стальные инструменты не намагничены. Описанным способом можно устранить большинство неисправностей других контрольных приборов.
Подготовил Игорь Широкун
Фото Юрия Нестерова
Ремонт электрической части магнитоэлектрических амперметров и вольтметров
Под таким ремонтом понимается выполнение регулировок, преимущественно в электрических цепях измерительного прибора, в результате которых его показания оказываются в пределах заданного класса точности.
При необходимости регулировку осуществляют одним или несколькими способами:
изменением активного сопротивления в последовательных и параллельных электрических цепях измерительного прибора;
изменением рабочего магнитного потока через рамку посредством перестановки магнитного шунта или намагничиванием (размагничиванием) постоянного магнита;
изменением противодействующего момента.
В общем случае вначале добиваются установки указателя в положение, соответствующее верхнему пределу измерений при номинальном значении измеряемой величины. Когда такое соответствие достигнуто, поверяют измерительный прибор на числовых отметках и записывают погрешность измерения на этих отметках.
Если погрешность превышает допускаемую, то выясняют, нельзя ли путем регулировки преднамеренно внести допускаемую погрешность на конечной отметке диапазона измерений, с тем чтобы погрешности на других числовых отметках «уложились» в допускаемые пределы.
В тех случаях, когда такая операция не дает нужных результатов, заново производят градуировку прибора с перечерчиванием шкалы. Обычно это имеет место после капитального ремонта измерительного прибора.
Регулировку магнитоэлектрических приборов выполняют при питании постоянным током, а характер регулировок устанавливают в зависимости от конструкции и назначения прибора.
По назначению и конструкции магнитоэлектрические приборы делятся на следующие основные группы:
Регулировка вольтметров, у которых на циферблате указано номинальное внутреннее сопротивление
Вольтметр включают в последовательную цепь по схеме включения миллиамперметра и регулируют так, чтобы получить при номинальном токе отклонение указателя на конечную числовую отметку диапазона измерений. Номинальный ток вычисляют как частное от деления номинального напряжения на номинальное внутреннее сопротивление.
При этом регулировку отклонения указателя на конечную числовую отметку выполняют либо изменением положения магнитного шунта, либо заменой спиральных пружинок, либо изменением сопротивления шунта, параллельного рамке, если таковое имеется.
Магнитный шунт в общем случае отводит через себя до 10% магнитного потока, текущего через междужелезное пространство, причем перемещение этого шунта в сторону перекрывания полюсных наконечников приводит к уменьшению магнитного потока в междужелезном пространстве и, соответственно, к уменьшению угла отклонения указателя.
Спиральные пружинки (растяжки) в электроизмерительных приборах служат, во-первых, для подвода и отвода тока от рамки и, во-вторых, для создания момента, противодействующего повороту рамки. При повороте рамки одна из пружинок закручивается, а вторая раскручивается, в связи с чем создается суммарный противодействующий момент пружинок.
Если необходимо уменьшить угол отклонения указателя, то следует поменять имеющиеся в приборе спиральные пружинки (растяжки) на более «сильные», т. е. установить пружинки с повышенным противодействующим моментом.
Этот вид регулировки часто относят к нежелательному, так как он связан с кропотливой работой по замене пружинок. Однако ремонтники, имеющие большой опыт в перепайке спиральных пружинок (растяжек), предпочитают именно этот способ. Дело в том, что при регулировке изменением положения пластинки магнитного шунта в любом случае она в результате оказывается смещенной к краю и отпадает возможность в дальнейшем перемещением магнитного шунта корректировать показания прибора, нарушаемые старением магнита.
Изменение сопротивления резистора, шунтирующего цепь рамки с добавочным сопротивлением, можно допустить лишь как крайнюю меру, так как такое разветвление тока обычно используется в устройствах температурной компенсации. Естественно, что любое изменение указанного сопротивления будет нарушать температурную компенсацию и в крайнем случае может быть допущено лишь в небольших пределах. Нельзя также забывать, что изменение сопротивления этого резистора, связанное с удалением или с добавлением витков проволоки, должно сопровождаться длительной, но обязательной операцией старения манганиновой проволоки.
С целью сохранения номинального внутреннего сопротивления вольтметра любые изменения сопротивления шунтирующего резистора должны сопровождаться изменением добавочного сопротивления, что еще больше затрудняет регулировку и делает нежелательным применение этого способа.
Далее вольтметр включается по обычной для него схеме и поверяется. При правильной регулировке по току и сопротивлению дополнительных регулировок обычно не требуется.
Регулировка вольтметров, у которых внутреннее сопротивление не указано на циферблате
Вольтметр включают, как обычно, параллельно измеряемой электрической цепи и регулируют, чтобы получить отклонение указателя на конечную числовую отметку диапазона измерений при номинальном напряжении для данного предела измерений. Регулировку выполняют изменением положения пластинки при перемещении магнитного шунта, или же посредством изменения добавочного сопротивления, или путем замены спиральных пружинок (растяжек). Все замечания, сделанные выше, справедливы и в данном случае.
Часто вся электрическая цепь внутри вольтметра — рамка и проволочные резисторы — оказывается сгоревшей. При ремонте такого вольтметра вначале удаляют все сгоревшие части, затем тщательно чистят все оставшиеся несгоревшие части, устанавливают новую подвижную часть, замыкают накоротко рамку, уравновешивают подвижную часть, размыкают рамку и, включив прибор по схеме миллиамперметра, т. е. последовательно с образцовым миллиамперметром, определяют ток полного отклонения подвижной части, изготовляют резистор с добавочным сопротивлением, при необходимости намагничивают магнит и в заключение собирают прибор.
Регулировка однопредельных амперметров с внутренним шунтом
При этом может быть два случая ремонтных операций:
1) имеется неповрежденный внутренний шунт, и требуется, заменив резистор при той же рамке перейти на новый предел измерений, т. е. заново градуировать ампер метр;
2) при капитальном ремонте амперметра была заменена рамка, в связи с чем изменились параметры подвижной части, необходимо рассчитать, изготовить новый и заменить старый резистор с добавочным сопротивлением.
В обоих случаях вначале определяют ток полного отклонения рамки прибора, для чего заменяют резистор на магазин сопротивления и, пользуясь лабораторным или переносным потенциометром, компенсационным методом измеряют сопротивление и ток полного отклонения рамки. Таким же путем измеряют сопротивление шунта.
Регулировка многопредельных амперметров с внутренним шунтом
В этом случае в амперметр устанавливают так называемый универсальный шунт, т. е. шунт, который в зависимости от выбранного верхнего предела измерений подключают параллельно рамке и резистору с добавочным сопротивлением целиком или частью от полного сопротивления.
Например, шунт в трехпредельном амперметре состоит из трех последовательно включенных резисторов Rb R2 и R3. Допустим, амперметр может иметь любой из трех пределов измерений — 5, 10 или 15 А. Шунт включается последовательно в измерительную электрическую цепь. В приборе имеется общий зажим « + », к которому подключен вход резистора R3, являющегося шунтом на пределе измерений 15 А; к выходу резистора R3 последовательно включены резисторы R2 и Rx.
При подключении электрической цепи к зажимам, обозначенным « + » и «5 А», на рамку через резистор R доб снимается напряжение с последовательно включенных резисторов Rх, R2 и R3, т. е. полностью со всего шунта. При подключении электрической цепи к зажимам « + » и «10 А» напряжение снимается с последовательно включенных резисторов R2 и R3 и при этом резистор Rx оказывается включенным последовательно в цепь резистора R доб, при подключении к зажимам « + » и «15 А» напряжение в цепь рамки снимается с резистора R3, а резисторы R2 и Rх оказываются включенными в цепь R доб.
При ремонте такого амперметра возможны два случая:
1) пределы измерений и сопротивление шунта не изменяются, но в связи с заменой рамки или дефектного резистора нужно рассчитать, изготовить и установить новый резистор;
2 ) производится градуировка амперметра, т. е. изменяются его пределы измерений, в связи с чем нужно рас считать, изготовить и установить новые резисторы, после чего произвести регулировку прибора.
В случае крайней необходимости, что бывает при наличии высокоомных рамок, когда температурная компенсация нужна, применяют схему с температурной компенсапией посредством резистора или терморезистора. Прибор поверяют на всех пределах, причем при правильной подгонке первого предела измерений и правильном изготовлении шунта дополнительных регулировок обычно не требуется.
Регулировка милливольтметров, не имеющих устройств специальной температурной компенсации
В магнитоэлектрическом приборе имеются рамка, намотанная из медной проволоки, и спиральные пружинки, изготовленные из оловянноц инковой бронзы или из фосфористой бронзы, электрическое сопротивление которых зависит от температуры воздуха внутри корпуса прибора: чем выше температура, тем больше сопротивление.
Учитывая, что температурный коэффициент оловянноцинковой бронзы довольно мал (0,01), а манганиновой проволоки, из которой изготовлен добавочный резистор, близок к нулю, приближенно полагают температурный коэффициент магнитоэлектрического прибора:
Хпр = Хр ( R р / R р + R доб)
где Хр — температурный коэффициент рамки из медной проволоки, равный 0,04 (4%). Из уравнения следует, что для уменьшения влияния на показания прибора отклонений температуры воздуха внутри корпуса от ее номинального значения добавочное сопротивление должно быть в несколько раз больше сопротивления рамки. Зависимость отношения добавочного сопротивления к сопротивлению рамки от класса точности прибора имеет вид
где К — класс точности измерительного прибора.
Из этого уравнения следует, что, например, для приборов класса точности 1,0 добавочное сопротивление должно быть в три раза больше сопротивления рамки, а для класса точности 0,5 — уже в семь раз больше. Это приводит к уменьшению полезно используемого напряжения на рамке, а в амперметрах с шунтами — к увеличению напряжения на шунтах. Первое вызывает ухудшение характеристик прибора, а второе — увеличение потребляемой мощности шунта. Очевидно, использование милливольтметров, не имеющих устройств специальной температурной компенсации, целесообразно только для щитовых приборов классов точности 1,5 и 2,5.
Регулировку показаний измерительного прибора выполняют путем подбора добавочного сопротивления, а также изменением положения магнитного шунта. Опытные ремонтники применяют также подмагничивание постоянного магнита прибора. При регулировке включают входящие в комплект измерительного прибора соединительные провода или учитывают их сопротивление посредством подключения к милливольтметру магазина сопротивления с соответствующим значением сопротивления. При ремонте иногда прибегают к замене спиральных пружинок.
Регулировка милливольтметров, имеющих устройство температурной компенсации
Устройство температурной компенсации позволяет увеличить падение напряжения на рамке, не прибегая к существенному увеличению добавочного сопротивления и потребляемой мощности шунта, что резко улучшает качественные характеристики однопредельных и многопредельных милливольтметров классов точности 0,2 и 0,5, используемых, например, в качестве амперметров с шунтом. При неизменном напряжении на зажимах милливольтметра погрешность измерения прибора от изменения температуры воздуха внутри корпуса практически может приближаться к нулю, т. е. быть настолько малой, что с ней можно не считаться и не учитывать.
Если при ремонте милливольтметра обнаружится, что в нем отсутствует устройство температурной компенсации, то для улучшения характеристик прибора такое устройство может быть установлено в прибор.
Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!
Подписывайтесь на наш канал в Telegram!
Просто пройдите по ссылке и подключитесь к каналу.
Не пропустите обновления, подпишитесь на наши соцсети:
Ремонт китайского вольтметра & амперметра (добавлено)

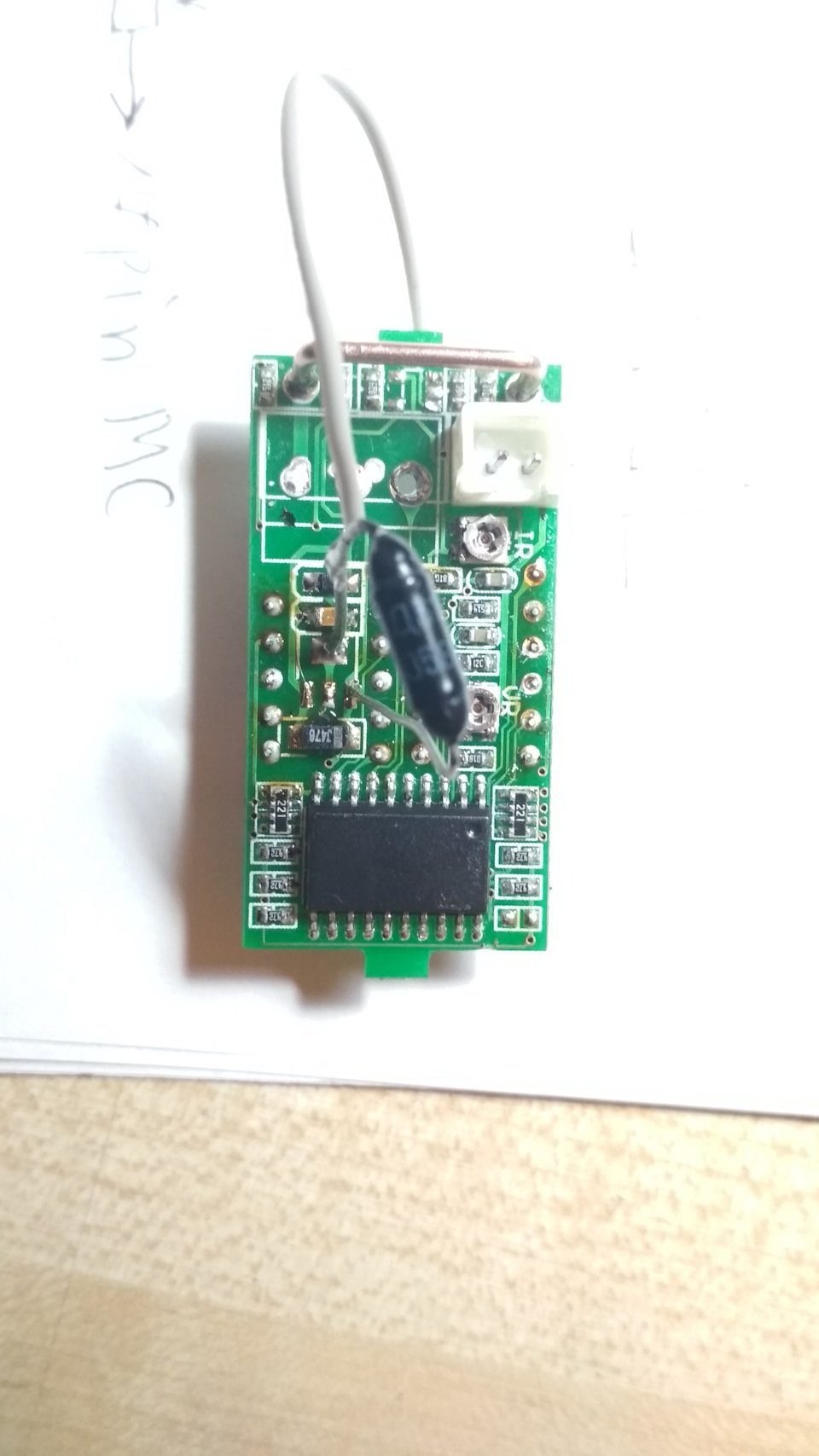

Примерно пол года назад купил себе такой прибор, хотел собирать регулируемый блок питания. При проверке все работало отлично. Питание брал от измеряемого напряжения, как только оно достигло 20 В, он завонял и перестал работать (на выходе трансформатора стоял конденсатор 10 мФ и не было нагрузки, значит пульсаций свыше 20 В не было).
Заявленное напряжение питание от 4.5 до 30 В. Кто же знал, что случится такая обида.
При проверке обнаружил 2 пробитых микросхемы M5330B (SOT-89) и 963 69 (SOT-23-5). Одна была похожая на стабилизатор напряжения, другая — неизвестная. Datasheet на первую не нашел. Вместо стабилизатора питание брал от батарейки 4.7 В, поэтому допаял последовательно диод. Вольтметр рабочий.
Стал разбираться что за вторая микросхема. Срисовал схему. Судя с ее обвязки — операционный усилитель.
Искал по smd коду, но нашел только какой-то детектор напряжения, который точно в данную обвязку не вписывается.
Поискал аналоги микросхем:
M5330B (SOT-89) — MC78LC33
963 69 (SOT-23-5) — LMV321ILT
После замены отпишусь.
Все работает, пришлось заменить еще и полевик 2n7002.
Онлайн журнал электрика
Статьи по электроремонту и электромонтажу
Ремонт электрической части магнитоэлектрических амперметров и вольтметров
Под таким ремонтом понимается выполнение регулировок, в большей степени в электронных цепях измерительного прибора, в итоге которых его показания оказываются в границах данного класса точности.
По мере надобности регулировку производят одним либо несколькими методами:
конфигурацией активного сопротивления в поочередных и параллельных электронных цепях измерительного прибора;
конфигурацией рабочего магнитного потока через рамку средством перестановки магнитного шунта либо намагничиванием (размагничиванием) неизменного магнита;
конфигурацией противодействующего момента.
В общем случае сначала достигают установки указателя в положение, соответственное верхнему лимиту измерений при номинальном значении измеряемой величины. Когда такое соответствие достигнуто, поверяют измерительный прибор на числовых отметках и записывают погрешность измерения на этих отметках.
Если погрешность превосходит допускаемую, то узнают, нельзя ли методом регулировки целенаправленно внести допускаемую погрешность на конечной отметке спектра измерений, с тем чтоб погрешности на других числовых отметках «уложились» в допускаемые пределы.
В тех случаях, когда такая операция не дает подходящих результатов, поновой создают градуировку прибора с перечерчиванием шкалы. Как правило это имеет место после полгого ремонта измерительного прибора.
Регулировку магнитоэлектрических устройств делают при питании неизменным током, а нрав регулировок устанавливают зависимо от конструкции и предназначения прибора.
По предназначению и конструкции магнитоэлектрические приборы делятся на последующие главные группы:
Регулировка вольтметров, у каких на циферблате обозначено
номинальное внутреннее сопротивление
Вольтметр включают в поочередную цепь по схеме включения миллиамперметра и регулируют так, чтоб получить при номинальном токе отклонение указателя на конечную числовую отметку спектра измерений. Номинальный ток вычисляют как личное от деления номинального напряжения на номинальное внутреннее сопротивление.
При всем этом регулировку отличия указателя на конечную числовую отметку делают или конфигурацией положения магнитного шунта, или подменой спиральных пружинок, или
конфигурацией сопротивления шунта, параллельного рамке, если таковое имеется.
Магнитный шунт в общем случае отводит через себя до 10% магнитного потока, текущего через междужелезное место, при этом перемещение этого шунта в сторону перекрывания полюсных наконечников приводит к уменьшению магнитного потока в междужелезном пространстве и, соответственно, к уменьшению угла отличия указателя.
Спиральные пружинки (растяжки) в электроизмерительных устройствах служат, во-1-х, для подвода и отвода тока от рамки и, во-2-х, для сотворения момента, противодействующего повороту рамки. При повороте рамки одна из пружинок закручивается, а 2-ая раскручивается, в связи с чем создается суммарный противодействующий момент пружинок.
Если нужно уменьшить угол отличия указателя, то следует поменять имеющиеся в приборе спиральные пружинки (растяжки) на более «сильные», т. е. установить пружинки с завышенным противодействующим моментом.
Этот вид регулировки нередко относят к ненужному, потому что он связан с тщательной работой по подмене пружинок. Но ремонтники, имеющие большой опыт в перепайке спиральных пружинок (растяжек), предпочитают конкретно этот метод. Дело в том, что при регулировке конфигурацией положения пластинки магнитного шунта в любом случае она в итоге оказывается смещенной к краю и отпадает возможность в предстоящем перемещением магнитного шунта корректировать показания прибора, нарушаемые старением магнита.
Изменение сопротивления резистора, шунтирующего цепь рамки с дополнительным сопротивлением, можно допустить только как крайнюю меру, потому что такое разветвление тока обычно употребляется в устройствах температурной компенсации. Естественно, что хоть какое изменение обозначенного сопротивления будет нарушать температурную компенсацию и в последнем случае может быть допущено только в маленьких границах. Нельзя также забывать, что изменение сопротивления этого резистора, связанное с удалением либо с добавлением витков проволоки, должно сопровождаться долговременной, но неотклонимой операцией старения манганиновой проволоки.
С целью сохранения номинального внутреннего сопротивления вольтметра любые конфигурации сопротивления шунтирующего резистора должны сопровождаться конфигурацией дополнительного сопротивления, что еще больше
затрудняет регулировку и делает ненужным применение этого метода.
Дальше вольтметр врубается по обыкновенной для него схеме и поверяется. При правильной регулировке по току и сопротивлению дополнительных регулировок обычно не требуется.
Регулировка вольтметров, у каких внутреннее
сопротивление не обозначено на циферблате
Вольтметр включают, как обычно, параллельно измеряемой электронной цепи и регулируют, чтоб получить отклонение указателя на конечную числовую отметку спектра измерений при номинальном напряжении для данного предела измерений. Регулировку делают конфигурацией положения пластинки при перемещении магнитного шунта, либо же средством конфигурации дополнительного сопротивления, либо методом подмены спиральных пружинок (растяжек). Все замечания, изготовленные выше, справедливы и в этом случае.
Нередко вся электронная цепь снутри вольтметра — рамка и проволочные резисторы — оказывается спаленной. При ремонте такового вольтметра сначала убирают все спаленные части, потом кропотливо чистят все оставшиеся несгоревшие части, устанавливают новейшую подвижную часть, замыкают накоротко рамку, уравновешивают подвижную часть, размыкают рамку и, включив прибор по схеме миллиамперметра, т. е. поочередно с примерным миллиамперметром, определяют ток полного отличия подвижной части, изготовляют резистор с дополнительным сопротивлением, по мере надобности намагничивают магнит и в заключение собирают прибор.
Регулировка однопредельных амперметров с внутренним шунтом
При всем этом может быть два варианта ремонтных операций:
1) имеется неповрежденный внутренний шунт, и требуется, заменив резистор при той же рамке перейти на
новый предел измерений, т. е. поновой градуировать ампер
метр;
2) при полном ремонте амперметра была заменена
рамка, в связи с чем поменялись характеристики подвижной
части, нужно высчитать, сделать новый и поменять
старенькый резистор с дополнительным сопротивлением.
В обоих случаях сначала определяют ток полного отличия
рамки прибора, зачем подменяют резистор на магазин сопротивления и, пользуясь лабораторным либо переносным потенциометром, компенсационным способом определяют сопротивление и ток полного отличия
рамки. Таким же методом определяют сопротивление шунта.
Регулировка многопредельных амперметров с внутренним
шунтом
В данном случае в амперметр устанавливают так именуемый универсальный шунт, т. е. шунт, который в
зависимости от избранного верхнего предела измерений подключают параллельно рамке и резистору с дополнительным сопротивлением полностью либо частью от полного сопротивления.
К примеру, шунт в трехпредельном амперметре состоит из 3-х поочередно включенных резисторов Rb R2 и R3. Допустим, амперметр может иметь хоть какой из 3-х пределов измерений — 5, 10 либо 15 А. Шунт врубается поочередно в измерительную электронную цепь. В приборе имеется общий зажим « + », к которому подключен вход резистора R3, являющегося шунтом на пределе измерений 15 А; к выходу резистора R3 поочередно включены резисторы R2 и Rx.
При подключении электронной цепи к зажимам, обозначенным « + » и «5 А», на рамку через резистор
R доб снимается напряжение с поочередно включенных резисторов Rх, R2 и R3, т. е. стопроцентно со всего шунта. При подключении электронной цепи к зажимам « + » и «10 А» напряжение снимается с поочередно включенных резисторов R2 и R3 и при всем этом резистор Rx оказывается включенным поочередно в цепь резистора
R доб, при подключении к зажимам « + » и «15 А» напряжение в цепь рамки снимается с резистора R3, а резисторы R2 и Rх оказываются включенными в цепь
R доб.
При ремонте такового амперметра вероятны два варианта:
1) пределы измерений и сопротивление шунта не меняются, но в связи с подменой рамки либо дефектного
резистора необходимо высчитать, сделать и установить
новый резистор;
2 ) делается градуировка амперметра, т. е. меняются его пределы измерений, в связи с чем необходимо рас
считать, сделать и установить новые резисторы,
после этого произвести регулировку прибора.
В случае последней необходимости, что бывает при наличии высокоомных рамок, когда температурная компенсация нужна, используют схему с температурной компенсапией средством резистора либо терморезистора.
Прибор поверяют на всех границах, при этом при правильной подгонке первого предела измерений и правильном изготовлении шунта дополнительных регулировок обычно не требуется.
Регулировка милливольтметров, не имеющих устройств
специальной температурной компенсации
В магнитоэлектрическом приборе имеются рамка, намотанная из медной проволоки, и спиральные пружинки, сделанные из оловянноц инковой бронзы либо из фосфористой бронзы, электронное сопротивление которых находится в зависимости от температуры воздуха снутри корпуса прибора: чем выше температура, тем больше сопротивление.
Беря во внимание, что температурный коэффициент оловянноцинковой
бронзы достаточно мал (0,01), а манганиновой проволоки, из которой сделан
дополнительный резистор, близок к нулю, приближенно считают температурный
коэффициент магнитоэлектрического прибора:
Хпр = Хр ( R р / R р
+ R доб)
где Хр — температурный коэффициент рамки из медной проволоки, равный 0,04 (4%).
Из уравнения следует, что для уменьшения воздействия на показания прибора отклонений температуры воздуха снутри корпуса от ее номинального значения дополнительное
сопротивление должно быть в несколько раз больше сопротивления рамки.
Зависимость дела дополнительного сопротивления к сопротивлению рамки от класса точности прибора имеет вид
где К — класс точности измерительного прибора.
Из этого уравнения следует, что, к примеру, для устройств класса точности 1,0 дополнительное сопротивление должно быть втрое больше сопротивления рамки, а для класса точности 0,5 — уже в семь раз больше. Это приводит к уменьшению полезно применяемого напряжения на рамке, а в амперметрах с шунтами — к повышению напряжения на шунтах. 1-ое вызывает ухудшение черт прибора, а 2-ое — повышение потребляемой мощности шунта. Разумеется, внедрение милливольтметров, не имеющих устройств специальной температурной компенсации, целенаправлено только для щитовых устройств классов точности 1,5 и 2,5.
Регулировку показаний измерительного прибора делают методом подбора дополнительного сопротивления, также конфигурацией положения магнитного шунта. Бывалые ремонтники используют также подмагничивание неизменного магнита прибора. При регулировке включают входящие в набор измерительного прибора соединительные провода либо учитывают их сопротивление средством подключения к милливольтметру магазина сопротивления с подходящим значением сопротивления. При ремонте время от времени прибегают к подмене спиральных пружинок.
Регулировка милливольтметров, имеющих устройство
температурной компенсации
Устройство температурной компенсации позволяет прирастить падение напряжения на рамке, не прибегая к существенному повышению дополнительного сопротивления и потребляемой мощности шунта, что резко улучшает высококачественные свойства однопредельных и многопредельных милливольтметров классов точности 0,2 и 0,5, применяемых, к примеру, в качестве амперметров с шунтом. При постоянном напряжении на зажимах милливольтметра погрешность измерения прибора от конфигурации температуры воздуха снутри корпуса фактически может приближаться к нулю, т. е. быть так малой, что с ней можно не считаться и не учесть.
Если при ремонте милливольтметра обнаружится, что в нем
отсутствует устройство температурной компенсации, то для улучшения черт
прибора такое устройство может быть установлено в прибор.
