Как отрегулировать зазор между контактами прерывателя

Проверка и регулировка зазора между контактами прерывателя, ВАЗ 2105, 2107

Нормальный зазор между максимально разведенными контактами прерывателя в трамблере для автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 составляет 0,35-0,45 мм.

При таком зазоре обеспечивается нормальная работа системы зажигания в частности и двигателя автомобиля в целом. Если зазор меньше нормы, искра на электродах свечей будет маленькой и слабой. При слишком большом зазоре, когда контакты прерывателя полностью не смыкаются, искры может не быть вообще. И маленький и большой зазоры являются одной из основных и часто встречающихся причин проблемного запуска, «провалов» на разных режимах, неустойчивых оборотов холостого хода двигателя.

Проверка зазора между контактами прерывателя

— Снимаем крышку трамблера;

— Медленно вращаем коленчатый вал двигателя за храповик по часовой стрелке. Устанавливаем кулачок валика привода распределителя зажигания в такое положение, при котором контакты прерывателя будут максимально разомкнуты.

— Проверяем зазор между контактами плоским щупом (0,32-0,45 мм).

Щуп между контактами должен входит легко, без защемления.

В случае если зазор не соответствует требуемому, проводим его регулировку.

Регулировка зазора между контактами прерывателя

В положении, когда контакты прерывателя максимально разомкнуты отпускаем стопорный винт и смещаем отверткой контактную стойку выставляя необходимый зазор между контактами. Проверяем его щупом. Затягиваем стопорный винт. Проверяем зазор еще раз. В случае необходимости процедуру повторяем.

Схема регулировки зазора между контактами прерывателя трамблера ВАЗ 2104, 2105, 2107

Примечания и дополнения

— Контакты прерывателя должны быть сухие и чистые, плотно прилегать друг к другу. При необходимости их следует зачистить (например, тонким плоским надфилем).

— Принцип работы прерывателя контактной системы зажигания карбюраторных двигателей автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107: цепь питания первичной обмотки катушки зажигания прерывается за счет размыкания в нужный момент контактов прерывателя в трамблере. После чего катушка выдает импульс тока высокого напряжения на свечу.

Источник

Регулировка контактов зажигания ваз 2106

Нормальный зазор между максимально разведенными контактами прерывателя в трамблере для автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 составляет 0,35-0,45 мм. При таком зазоре обеспечивается нормальная работа системы зажигания в частности и двигателя автомобиля в целом. Если зазор меньше нормы, искра на электродах свечей будет маленькой и слабой. При слишком большом зазоре, когда контакты прерывателя полностью не смыкаются, искры может не быть вообще. И маленький и большой зазоры являются одной из основных и часто встречающихся причин проблемного запуска, «провалов» на разных режимах, неустойчивых оборотов холостого хода двигателя.

— Снимаем крышку трамблера;

— Медленно вращаем коленчатый вал двигателя за храповик по часовой стрелке. Устанавливаем кулачок валика привода распределителя зажигания в такое положение, при котором контакты прерывателя будут максимально разомкнуты.

— Проверяем зазор между контактами плоским щупом (0,32-0,45 мм).

Щуп между контактами должен входит легко, без защемления.

В случае если зазор не соответствует требуемому, проводим его регулировку.

Регулировка зазора между контактами прерывателя

В положении, когда контакты прерывателя максимально разомкнуты отпускаем стопорный винт и смещаем отверткой контактную стойку выставляя необходимый зазор между контактами. Проверяем его щупом. Затягиваем стопорный винт. Проверяем зазор еще раз. В случае необходимости процедуру повторяем.

Примечания и дополнения

— Контакты прерывателя должны быть сухие и чистые, плотно прилегать друг к другу. При необходимости их следует зачистить (например, тонким плоским надфилем).

— Принцип работы прерывателя контактной системы зажигания карбюраторных двигателей автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107: цепь питания первичной обмотки катушки зажигания прерывается за счет размыкания в нужный момент контактов прерывателя в трамблере. После чего катушка выдает импульс тока высокого напряжения на свечу.

Еще статьи по системе зажигания ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Чтобы мотор функционировал корректно и запускался без проблем, следует провести корректную регулировку зажигания ВАЗ 2106. Следует сказать, что подобный параметр влияет на параметр расхода горючего, а также динамику транспортного средства.

Неправильно выполнив данную процедуру, можно привести к детонации, что, в результате, скажется на длительности работы мотора, а также может привести к различным непредвиденным последствиям на дороге. Об особенностях установки угла замкнутого состояния контактов ВАЗ 2106 мы и поговорим в данной статье.

Что нам потребуется

Если вы хотите выполнить регулировку зажигания угла опережения ВАЗ 2106, то никаких особых инструментов не нужно. Из приспособлений нам понадобится наличие:

Далее приступаем к самой работе.

Видео-совет по регулировке зажигания ВАЗ 2106:

Первый этап: регулируем угол замкнутого состояния контактов

Подобная процедура является необходимой в случае классических и транзисторных систем зажигания. В случае использования тиристорной системы, показатель УЗСК не особенно влияет на общее функционирование элемента.

Прежде всего, следует провести демонтаж крышки трамблера. Если у вас классическая системы зажигания, зачищаем контакты трамблера (просто нужно снять бугорок на одном из контактов). Далее важно проверить, достаточно ли плотно контакты соприкасаются между собой. В случае необходимости, следует подрегулировать все.

Затем, в ходе установки УЗСК ВАЗ 2106, поворачиваем коленчатый вал, чтобы максимально увеличить дистанцию между контактами. Отвинчиваем винт, вводим между контактами щуп толщиной 0,4 миллиметра, фиксируем положение с помощью винта. Важно, чтобы более толстый щуп не мог проникнуть в зазор.

Далее вращаем коленчатый вал с помощью специального ключа. Если его нет, то переводим коробку переключения передач на четвертую скорость, после чего медленно толкаем авто.

Далее регулировка зажигания 2106 предполагает установку нужного значения УЗСК. Важно добиться угла, который достигает 55 градусов, при этом диапазон находится в пределах 52-58 градусов. Для этого следует использовать тахометр, в котором есть встроенная функция специально для замеров УЗСК. Чтобы выполнить это, собираем трамблер, подключаем к нему тахометр, после чего запускаем мотор. Обнаружив, что показатель находится за пределами необходимых параметров, следует снова заняться регулировкой зазора.

Можно также вынуть из крышки трамблера высоковольтный провод, после чего соединить его с массой транспортного средства. Далее подключаем к проводу, который сопряжен с катушкой, 12-вольтную лампочку. Если включить зажигание, лампочка загорится при разомкнутых контактах трамблера. В случае тристорной системы, вместо лампочки берем вольтметр. Вращаем коленчатый вал, пока контакты не будут разомкнуты. Замеряем угол, который получится в таком положении. Также можно измерить длину дуги по корпуса трамблера (она должна достигать 31-34 мм).

Второй этап: регулируем угол опережения зажигания

Далее приступаем установке угла опережения зажигания ВАЗ 2106. Есть парочка методов подобного решения:

Третий этап: анализируем результаты

Под конец регулировки угла опережения зажигания ВАЗ 2106, следует проверить работоспособность транспортного средства. Прогреваем мотор, потом набираем скорость в 50 км/ч на ровном дорожном участке. Включаем 4 передачу, после чего резко газуем. Прислушиваемся к работе системы – на протяжении одной-двух секунд вы должны услышать характерное цоканье, при этом машина должна сильно набрать в скорости. В случае, когда детонация отсутствует, необходимо повернуть трамблер против часовой на один градус. Если детонация длится дольше, чем нужно, корпус поворачиваем за часовой. Повторяем, пока не достигнем оптимального показателя.

Стоит отметить, что если пришлось сильно менять положение устройства, то это свидетельствует об определенных неисправностях.

При этом данный факт может свидетельствовать о том, что вы используете горючую смесь плохого качества, а также о поломках такие элементов, как регулятор, люфт вала или подшипник трамблера.

Стоит отметить, что для корректной установки угла зажигания двигателя 2106 и любых других автомобилей, следует сделать небольшой диодный пробник.

В бардачке он не займет у вас много места, при этом польза от него будет неоспоримой.

Как правильно выставить зажигание на ВАЗ 2106: наглядное видео

В общем, мы разобрались в том, как правильно выставлять зажигание в ВАЗ 2106.

Стоит отметить, что ничего особенно сложного тут нет, так что практически каждый автолюбитель сможет справиться с данной задачей самостоятельно.

В то же время, от корректной работы системы во многом зависит комфортность, экономичность и безопасность при езде на авто, так что, подойти к задаче следует максимально ответственно.

Далее наглядное видео о том, как делать установку зажигания на ВАЗ 2106:

Угол замкнутого состояния контактов (УЗСК) — очень важный параметр, от которого зависит нормальная работа двигателя. Если этот угол больше или меньше нормы, двигатель будет плохо заводиться, неустойчиво работать на режиме холостого хода, не развивать полной мощности и излишне расходовать бензин.
УЗСК прерывателя проверяйте и регулируйте с помощью специального автотестера или в автомастерских, имеющих соответствующее оборудование. В крайнем случае, УЗСК можно оценить по зазору между контактами. Этот способ является приближенным, оценочным, его целесообразно применять для экстренной проверки при поиске неисправностей в пути или при самостоятельной установке момента зажигания.

Распределитель зажигания (трамблер) установлен на двигателе слева впереди.

ПРИМЕЧАНИЕ
Зазор между контактами прерывателя должен быть 0,35-0,45 мм.

Для регулировки на автомобиле ваз 2106 УЗСК вам потребуются: плоский щуп толщиной 0,40 мм и отвертка.

1. Отстегните держатели крышки и снимите крышку распределителя зажигания (трамблера).

2. Отверните два винта крепления ротора распределителя зажигания и снимите его.

3. Проворачивая коленчатый вал специальным ключом (см. «Установка поршня четвертого цилиндра в положение ВМТ такта сжатия»), установите кулачок прерывателя в такое положение, при котором контакты прерывателя будут максимально разомкнуты.

4. Проверьте щупом зазор между контактами. Если он не соответствует норме…

ПРЕДУПРЕЖДЕНИЕ
В результате работы на неподвижном контакте образуется бугорок. При замере зазора щуп располагайте между плоскостями контактов.

ПОЛЕЗНЫЙ СОВЕТ
Перед проверкой зазора алмазным надфилем удалите бугорок на неподвижном контакте. Углубление на подвижном контакте удалять шлифовкой не надо.

5.… ослабьте затяжку сначала одного…

6.… затем второго винта крепления стойки с контактами.

7. Сдвигая стойку с контактами (например, отверткой), добейтесь нормального зазора между контактами.
8. Затяните винты крепления стойки. Установите на место снятые детали в порядке, обратном снятию.

ПРЕДУПРЕЖДЕНИЕ
После регулировки УЗСК (зазора между контактами) всегда изменяется момент зажигания. Поэтому обязательно отрегулируйте этот момент (см. «Проверка и установка момента зажигания»).

Источник

Зазор на контактах прерывателя ВАЗ 2107: установка и проверка

Когда автомобиль глохнет и не заводится, то причину поломки найти намного проще, чем когда на ходу возникают перебои работы мотора. Такие поломки возникают и на авто ВАЗ 2107, отечественного автопрома. Если сталкиваетесь с ситуацией, когда мотор работает нестабильно на холостом ходу и при движении, то первым делом надо проверить зазор контактов прерывателя ВАЗ 2107. Как проверить и выставить необходимые зазоры, выясним подробно.

Когда нужна регулировка

Прерыватель или трамблер на ВАЗ 2107 представляет собой устройство, посредством которого происходит распределение высокого напряжения, подаваемого на свечи зажигания посредством высоковольтных проводов. Прерывателем устройство называется по причине того, что оно получает поступающее от катушки напряжение и в момент сжатия топливной смеси в одном из четырех цилиндров, подает импульс напряжения на свечу этого цилиндра. Цикл работы трамблера классики 1-3-4-2 цилиндры.

Признаки необходимости регулирования трамблера ВАЗ 2107 могут быть такими:

Если наблюдается нестабильная работа мотора во всех режимах, а также невозможность запуска двигателя, то понадобится произвести проверку трамблера. Зачастую исправить поломку поможет регулировка зазора зажигания ВАЗ 2107. Как правильно отрегулировать контакты, узнаем далее.

Выставление зазора в контактах трамблера

Регулировка контактов трамблера ВАЗ 2107 выполняется после снятия крышки. На ВАЗ 2107 угол контактов в сомкнутом положении должен соответствовать 55 градусам. Зазор между контактами прерывателя можно измерить при помощи щупа или тестера. Для этого устройства следует разомкнуть. Чтобы облегчить процесс выполнения работ, надо устройство снять с машины, но при этом важно учесть, что тогда понадобится повторно выставлять зажигание. Чтобы не пришлось повторно выставлять зажигание, можно произвести проверку и настройку зазора без снятия трамблера с авто.

Для проверки прерывателя надо:

Процедура регулировки представляет собой выполнение таких действий:

После того, как все сделано правильно, остается установить на место крышку, и произвести проверку работоспособности двигателя. Отсутствие дефектов в работе говорит о том, что проблема успешно устранена.

Как проверить правильность выставления зажигания ВАЗ 2107

Убедится в том, что контакты прерывателя имеют нормальный зазор можно способом, который описан ниже. Этот способ позволяет убедиться в том, что не только правильно выставлен зазор, но и установлено зажигание.

Если кулачок контактов прерывателя поврежден или на нем стерлись контакты, то он подлежит замене. Заменить его также необходимо в случае, если невозможно установить зазор в пределах 0,35-0,45 градусов.

Как поменять контакты зажигания на классике

Определить, что прерыватель нуждается в замене не трудно. Чтобы заменить его, понадобится купить новые контакты, а также отвертка для выкручивания крепежных соединителей. Сам процесс выполняется в следующей последовательности:

На этом весь процесс замены контактов на ВАЗ 2107 завершен, и остается только произвести проверку стабильности работы мотора. Как только наблюдается нестабильная работа мотора ВАЗа, не забывайте, что в первую очередь следует проверить исправность работы такого элемента, как трамблер. Ведь именно этот механизм отвечает за правильное воспламенение топливной смеси в цилиндрах двигателя.

В завершении надо отметить, что процесс регулировки зазора или замены контактов занимает не более 20 минут. При этом учитывайте, что после проведения работ необходимо обязательно проверить исправность работы системы зажигания.

Источник

Зазор между контактами прерывателя

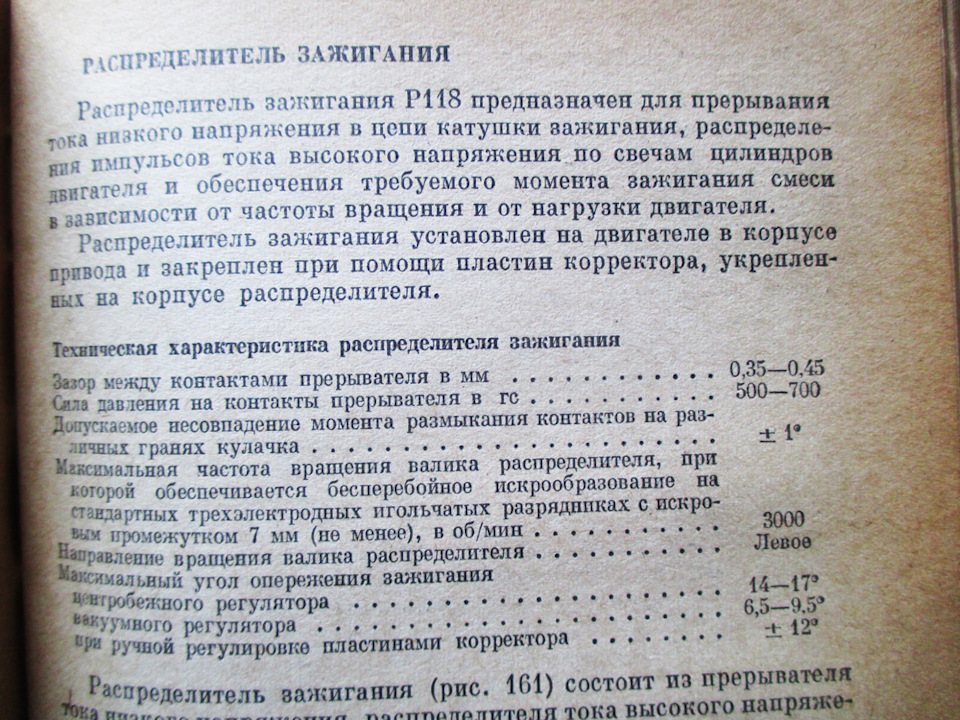

Что такое контакты прерывателя, знают все автомобилисты моего поколения (сейчас их (контактов) нет, как и, собственно, трамблёров). И что между контактами существует определённый зазор. Я с детства, еще по «Москвичу-401» помню, что величина этого зазора составляет 0,4 мм. Так писали в старой автомобильной литературе. И так было на всех трамблёрах, по крайней мере, четырёхцилиндровых. Вот, к примеру, отрывок из книги «Москвич-412» 1973 года.

Трамблёр, естественно, Р-118. Да и по другим автомобилям так: 0,35 — 0,45 мм. Ну или 0,4 плюс-минус 0,05. Допуск 5 соток. Появившиеся в 1970 году «Жигули» немного удивили. Зазор остался таким же, 0,4 мм, но допуск почему-то ужесточили, сделали 0,03 мм.

А вот фрагмент из автомобильного справочника НИИАТ 1982 года.

Тут видно, что зазор 0,35 — 0,45 мм был установлен для четырёх — и шестицилиндровых трамблёров. А для восьмицилиндровых был несколько меньше, 0,3 — 0,4 мм.
Но это ладно. А в 1983 году на «Москвичах» с двигателем 412 появляется совершенно новый трамблёр, Р-147А, который сильно отличается от Р-118. Лицензионный, ведущий происхождение от фирмы «Бош». Он был подробно описан в своё время www.zr.ru/archive/zr/1984…vyie-raspriedielitieli#10 Разумеется, я сразу обратил внимание на необычную величину зазора, 0,45 плюс-минус 0,05 мм. То же самое написано и в книге «Автомобиль «Москвич-2140» 1985 года.

А вот это взято из инструкции к «Москвичу-2140» 1986 года издания:

Хотя, как я понял, не все знают, что 0,4 — 0,5 мм это то же самое, что 0,45 плюс-минус 0,05 мм. То, что было очевидно для людей моего поколения, увы, не всегда очевидно сейчас.
Да, у Р-147 действительно зазор 0,45 мм. Странно немного. Зачем такое отклонение? Непринципиально, конечно, но все привыкли пользоваться щупом 0,4 мм. Он и в комплект инструмента «Жигулей» входил. Естественно, такой трамблёр был установлен и на моём «Москвиче» (что меня радовало). Контакты у меня стояли недолго, меньше года. Щупом я не пользовался, ибо давно уже привык измерять не зазор, а УЗСК, электрическим методом. Он у меня составлял ровно 50, как сейчас помню (УРСК — 40). Значит, зазор был точно 0,45 мм, как и положено. Правда, потом контакты я снял и храню www.drive2.ru/l/518649256622424338/
А вот что такое УЗСК и как его измерять — это уже тема отдельного разговора.

Москвич 2140 1987, двигатель бензиновый 1.5 л., 75 л. с., задний привод, механическая коробка передач — наблюдение

Машины в продаже

Комментарии 21

Вы правы. Нашёл таки в «руководстве по ремонту ИЖей» 2008го года конкретно для р-118 значение угла 41-45°. Вопрос снят)

Литература тех лет не больно авторитетна. Со старых справочников взято.

На 0.05, да)
Все — таки где написано, какой именно УЗСК у 118го? Может, он тоже был исключением?

А вот у меня там и написано, что для всех четырёхцилиндровых, кроме Р-125 и Р-119, он равен 43 градуса. А персонально я что-то не помню…

С одной стороны, при таком профиле, когда у сторон кулачка меньше длина ровной части, УЗСК должен быть больше. Т.е. в данном случае вроде у 118. Но он у него меньше. А у 147 при таком профиле УЗСК вроде должен быть меньше. А с учётом большего на 0,05 мм ещё меньше. А на деле наоборот, что ли?

Источник

Проверка и регулировка зазора между контактами прерывателя

Проверку зазора обычно производят плоским щупом. Перед проверкой вращением валика прерывателя уста­навливают кулачок преры­вателя в положение полного размыкания контактов и вводят щуп в зазор между контактами. Щуп должен входить плотно, без раз ведения контактов.

Для регулировки за­зора между контактами пре­рывателя ослабляют винт 1 (рис. 50,а) крепления пла­стины неподвижного кон­такта вращением регулиро­вочного эксцентрика 2 уста­навливают нормальный за­зор. Затем завертывают винт 1 и снова проверяют зазор между контактами. В прерывателях – распределителях Р147-Д автомобиля ГАЗ-3102 и Р125 автомобилей ВАЗ для регулировки зазора между контактами прерывателя следует немного отвернуть два винта 2(рис. 50, б)крепления пластины неподвижного контакта, затем установить лезвие отвертки в спе­циаль­ную прорезь на пластине и легким вращением отвертки сместить пластину до нормального зазора между контактами. Затем завертывают оба винта 2и снова проверяют зазор.

Вследствие образования на рабочей поверхности кон­тактов прерывателя лунки и выступа (рис. 51) зазор А,измеренный плоским щупом, будет меньше фактического за­зора Б.

Поэтому более целесообразно измерять не величину зазора между кон­тактами, а угол замкнутого состояния их, который определяют с помощью специального оборудова­ния или упрощенным спосо­бом — при помощи транспортира. Для этого транспортир уста­навливается под ротор распределителя (рис. 52).

Параллельно контактам прерывателя подключают контрольную лампу. Вклю­чают цепь тока низ­кого напряжения и мед­ленно, плавно вращают валик прерывателя в направле­нии его рабочего вращения. В пе­риод вращения контрольная лампа будет периодически за­гораться и гаснуть. По величине угла поворота ротора, при котором лампа не горит, заме­ряют угол замкнутого состояния контактов преры­вателя. Нор­мальные значения зазоров ме­жду контактами и углы замкнутого состояния контактов указаны в табл. 4.

Однако такой способ измерения угла замкнутого состояния контактов недостаточно точный, так как не позволяет учесть влияния износа и люфтов, поэтому целесообразно проверять угол замкнутого состояния при вращении валика.

Принцип такой проверки заключается в следующем. Сила то­ка, проходящего через контакты прерывателя во время их работы, зависит от напряжения батареи, сопротивления контактов, часто­ты вращения вала прерывателя и угла замкнутого состояния контактов. При постоянной частоте вращения вала прерывателя сила тока, проходящего через кон­такты прерывателя, будет про­порциональна углу замкнутого состояния контактов, поэтому из­мерение этого угла заключается в измерении силы тока, прохо­дящего через контакты.

Прерыватель подключается по схеме, приведенной на рис. 53.

На шкале микроамперметра 2 наносят зоны, соответствующие допустимым значениям угла замкнутого состояния контактов для прерывателей с четырьмя, шестью и восемью выступами ку­лачка при определенной частоте вращения вала прерывателя (например, 1500− 1 мин). Резистор 6 подбирается при градуировке микроамперметра 2 в зависимости от частоты вращения, на кото­рой производится измерение угла замкнутого состояния контак­тов. Чем больше этот угол, тем больше средняя сила тока, проходящего через микроамперметр, и тем на больший угол отклонится стрелка прибора. При непо­движном вале прерывателя и замкнутых контактах прерыва­теля стрелка микроамперметра отклоняется на всю шкалу. Пе­ременный резистор обеспечи­вает точность настройки микро­амперметра 2 в зависимости от напряжения батареи и состоя­ния контактов прерывателя. Для регулировки угла замкну­того состояния контактов при определенной частоте вращения (при которой наносились мет­ки) ослабляют винт крепления держателя неподвижного кон­такта и, плавно вращая регу­лировочный эксцентрик, сов­мещают стрелку прибора с со­ответствующей зоной на шкале. Приборы и стенды промышленно­го изготовления позволяют производить такие проверки и регу­лировки независимо от частоты вращения валика прерывателя, что значительно упрощает проверку.
