Как отрегулировать задний мост на УАЗ Патриот

Автомобили Patriot оснащаются жесткими балками мостов, которые крепятся к раме на листовых или пружинных рессорах. Регулировка заднего моста УАЗ Патриот «Спайсер» позволяет снизить уровень шума при работе и увеличивает ресурс шестерен. При некорректных зазорах в сопряженных деталях увеличивается скорость износа и возникает риск заклинивания редуктора.

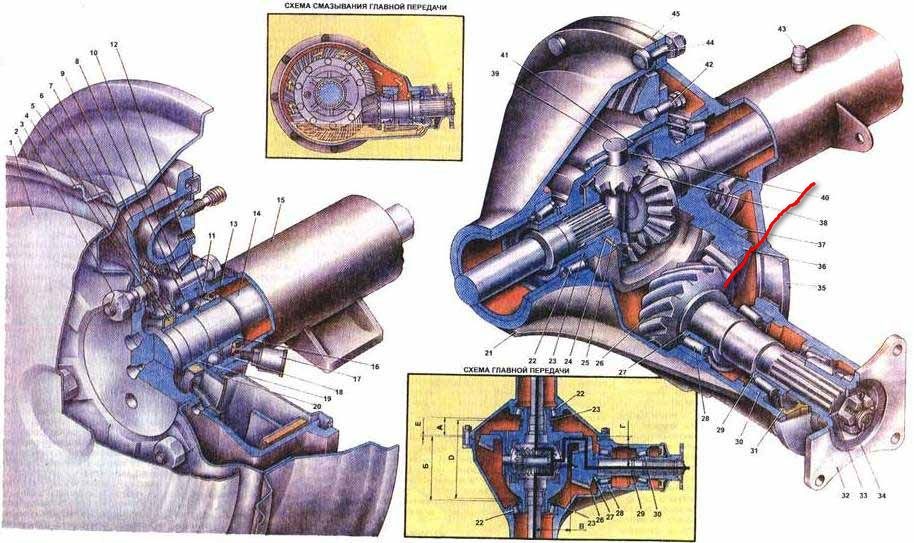

Устройство и схема заднего моста

Задний мост «Спайсер» на УАЗ Патриот представляет собой литой картер с запрессованными чулками полуосей, на которых предусмотрены площадки для рессор. Внутри корпуса находится коническая главная пара и дифференциал, шестерни установлены на роликовых конических подшипниках и бронзовых втулках. Смазка осуществляется разбрызгиванием, масло хранится в нижней части картера. В боковой части корпуса предусмотрена пробка для проверки уровня и заливки свежей жидкости.

Устройство переднего моста УАЗ Патриот отличается от конструкции задней балки. Передние колеса установлены на поворотных кулаках, которые оснащены шарнирами равных угловых скоростей. Для передачи мощности к главным парам используются карданные валы, подключенные к 2-скоростному раздаточному редуктору.

Важные нюансы перед началом работы

Перед началом регулировки требуется заменить изношенные детали, а затем подготовить инструменты и приспособления:

Регулировка главной пары

После проведения ремонта переднего моста, связанного с заменой шестерен, необходимо выполнить регулировку пятна контакта:

Провернуть шестерни на 3-4 оборота и осмотреть отпечаток, который появился на ведущей шестерне. Если пятно имеет овальную конфигурацию и находится в центральной части зубцов, то регулировка корректна. Смещение пятна к вершине зуба указывает на необходимость приближения хвостовика к шестерне дифференциала, но при этом ведомое колесо отводится в сторону от ведущей шестерни.

Если пятно смещено к основанию, то ведущее колесо отводится от ведомого (уменьшением толщины регулировочного кольца). Для удержания бокового зазора в допустимых пределах необходимо сместить ведомую шестерню к ведущему зубчатому колесу. При смещении пятна к узкому или широкому концу зуба необходимо соответственно отодвинуть или придвинуть ведомую шестерню.

После завершения регулировки устанавливается сальник, предотвращающий вытекание масла. Затем производится затяжка подшипников хвостовика (до момента совмещения меток, нанесенных краской). Для предотвращения самопроизвольного откручивания резьбового соединения фланец гайки заминается в специальный паз, предусмотренный на боковой поверхности вала.

Настройка заднего моста

Как проверить правильность сделанной работы

Базовая проверка работоспособности моста производится путем замера температуры картера. Автомобиль должен проехать по сухой дороге 25-30 км, для проверки степени нагрева используется электронный термометр. Завод допускает повышение температуры картера около мест установки подшипниковых опор хвостовика до 90°С. Для грубой оценки степени нагрева может использоваться вода: нанесенная на корпус моста жидкость не должна вскипать. При повышенной температуре проводится повторная регулировка осевого зазора в подшипниковых опорах.

В процессе работы не допускается повышенный шум, который возникает из-за зазора между шестернями и смещения пятна контакта. В процессе притирки деталей посторонний звук не исчезает, а только увеличивается из-за ускоренного износа шестерен и подшипников. Стук в мосту, возникающий в момент резкого ускорения или сброса газа, указывает на чрезмерный зазор между зубьями. При обнаружении посторонних звуков требуется вернуться в зону ремонта и проверить регулировку зазоров в главной паре.

Источник

Несколько нюансов по регулировке пары колхозного моста.

На машине, особенно Уазе, одно из быстроумирающих узлов является задний мост, т.к вся нагрузка ложится именно на него.И до недавнего времени при ремонте я не заморачивался, а отдавал агрегат на переборку «мастерам».
Но не зря пословица гласит «хочешь сделать хорошо сделай сам».Перерыв интернет и получив консультацию от мастера, приступил к ремонту моста и регулировке пары.
Год назад собрал мост, но не учел некоторые моменты и мост завывал всеми голосами, действуя на нервы.
И недавно решено было очередной раз мост перебрать.
Итак опять перелопатив информацию было выявлено несколько моментов до селе мне неизвестных.

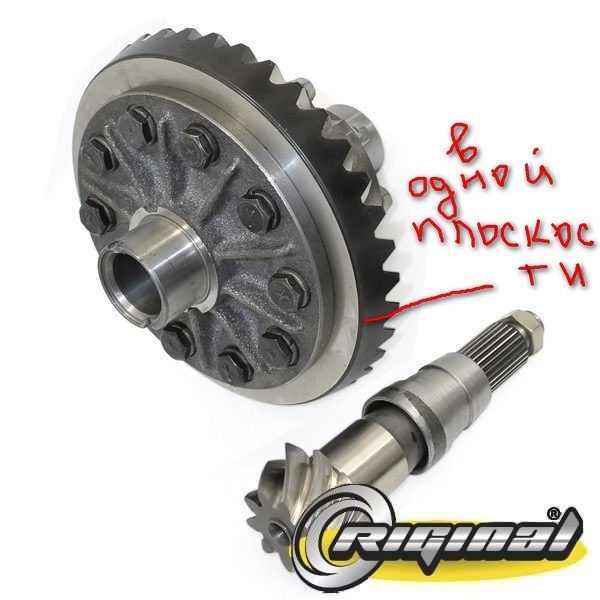

1.Ведущая шестерня должна быть в полном зацеплении, не торчать и не проваливаться

Если зубья ведущей шестерни будет торчать то мост будет выть при нажатии на газ т.е. под нагрузкой(что у меня и было).
Если зубья будут провалены то гудеть будет в накат.
Это правда больше относится к мостам до 1989 года, но при кривизне нынешних запчастей лучше проверить.

2.Зазор в паре точно выставить невозможно т.к. он плавает в пределах 0.2-0.3 десятых (звонил знающим людям, сказали что ровных практически нет ).Себе сделал 0.35-0.55 при допуске 0.6
3. Для удобства снятия обойм опорных подшипников их следует обварить по кругу, остудить и они сами выпадут.

4.Бывает что наружный подшипник на ведущей шестерне налазит очень туго, в дальнейшем при регулировки хвостовика это может привести к большим проблемам, его просто невозможно будет вынуть для удаления регулировочных шайб, поэтому нужно сразу проверить и если понадобится удалить этот натяг, натфелем или наждачкой.
С этим ремонтом мне повезло больше, езжу теперь радуюсь тишине.
Всем удачи на дорогах.

Источник

Сборка и регулировка заднего моста УАЗ-3151

Сборку дифференциала производите в следующем порядке:

1. Перед сборкой дифференциала смажьте шестерни полуосей, сателлиты, упорные шайбы и оси сателлитов трансмиссионным маслом

2. Установите упорные шайбы на шейки шестерен полуосей.

3. Установите шестерню полуоси с упорной шайбой в сборе в левую коробку сателлитов.

4. Установите сателлиты на оси разъемной крестовины.

Рис. 7. Выпрессовка наружного кольца подшипника дифференциала

5. Установите разъемную крестовину (рис. 1) с сателлитами в левую коробку сателлитов.

Рис. 8. Установка коробок сателлитов по меткам

6. Установите шестерню полуоси с упорной шайбой в сборе в правую коробку сателлитов.

Придерживая шестерню полуоси, установите правую чашку сателлитов на левую так, чтобы метки (рис. 2) (порядковые номера) обеих чашек были совмещены.

7. Соедините половины болтами и затяните их. Момент затяжки 32–40 Нм (3,2–4,0 кгс).

Рис. 20. Задний мост

8. Установите ведомую шестерню главной передачи на коробку сателлитов, совместив отверстия под болты. Установите болты и затяните их.

Момент затяжки 98–137 Н·м (10–14 кгс·м).

У собранного дифференциала шестерни полуосей должны проворачиваться с помощью шлицевой оправки от усилия не более 59 Н (6 кгс), приложенного на радиусе 80 мм.

Регулировку подшипников дифференциала производите (в случае их замены) в следующем порядке:

Рис. 9. Предварительная напрессовка внутренних колец подшипников дифференциала

1. Напрессуйте внутренние кольца подшипников (рис. 9) дифференциала на шейки собранного дифференциала так, чтобы между торцами коробки сателлитов и торцами внутренних колец подшипников был зазор 3,5–4,0 мм.

Рис. 10. Прикатка роликов подшипников дифференциала

2. Установите дифференциал в сборе в картер, затем прокладку и крышку картера и, проворачивая крышку за кожух, прикатайте подшипники так, чтобы ролики заняли правильное положение (рис. 10).

Затем болтами и гайками равномерно соедините крышку с картером.

Рис. 11. Замеры зазоров при регулировке подшипников дифференциала

Рис. 12. Зазоры А и А1 между торцами внутренних колец подшипников и коробки сателлитов

3. Вновь отверните болты, осторожно снимите крышку, выньте из картера дифференциал и щупом замерьте зазоры А и А1 (рис. 11 и 12) между торцами внутренних колец подшипников и коробки сателлитов.

4. Подберите пакет прокладок толщиной, рассчитанной по формуле:

s = А + А1 + 0,1, где: s – толщина пакета прокладок, мм;

А и А1 – зазоры между торцами внутренних колец подшипников и коробкой сателлитов, мм;

0,1 – постоянная величина (для обеспечения предварительного натяга), мм.

5. Снимите внутренние кольца подшипников дифференциала. Разделите подобранный пакет прокладок примерно пополам.

Установите прокладки на шейки коробки сателлитов и напрессуйте внутренние кольца подшипников до упора.

Сборку и регулировку подшипников ведущей шестерни производите в следующем порядке:

Рис. 13. Кернение торца хвостовика после напрессовки подшипника: А – место кернения

Рис. 14. Установка распорной втулки и регулировочных прокладок переднего подшипника ведущей шестерни

Распорную втулку (рис. 14) и регулировочные прокладки переднего подшипника (двухрядного конического) ведущей шестерни располагайте между внутренними кольцами.

2. Установите регулировочное кольцо 5 (см. рис. 20) ведущей шестерни 9 (с 1991 г. не устанавливается).

Рис. 15. Проверка затяжки подшипников ведущей шестерни

При этом маслоотгонное кольцо 6 и фланец должны быть установлены на вал шестерни, а крышка переднего подшипника должна быть снята, чтобы трение манжеты о фланец не влияло на показания замеров.

Для уменьшения натяга добавьте прокладки, для увеличения – уберите.

При правильной регулировке осевой зазор должен отсутствовать, а пружинный динамометр должен показывать усилие 15–30 Н (1,5–3 кгс) для приработанных подшипников и 20–35 Н (2,0–3,5 кгс) для новых подшипников при проворачивании шестерни за отверстие во фланце (рис. 15).

4. После окончания регулировки, сняв фланец, установите прокладки и крышку переднего подшипника ведущей шестерни.

Закрепите крышку болтами. Поставьте фланец, затяните гайку 7 (см. рис. 20) и зашплинтуйте. Момент затяжки 167–206 Нм (17–21 кгс·м).

Регулировку бокового зазора и положения шестерен главной передачи производите после регулировки подшипников ведущей шестерни и дифференциала в следующем порядке:

1. Установите в картер дифференциал с отрегулированными подшипниками в сборе.

Установите прокладку на плоскость разъема картера с крышкой. Установите крышку картера и закрепите болтами.

Рис. 16. Проверка бокового зазора в зацеплении шестерен главной передачи

2. Замерьте боковой зазор между зубьями ведущей и ведомой шестерен, который должен быть 0,2–0,6 мм.

Замер производите на фланце ведущей шестерни на радиусе 40 мм (рис. 16).

Боковой зазор регулируйте перестановкой прокладок 3 (см. рис. 20) с одной стороны коробки дифференциала на другую.

Если снимаете прокладки со стороны ведомой шестерни, то зазор в зацеплении увеличивается, если же прибавляете, зазор уменьшается.

Прокладки переставляйте, не изменяя их количества, так как это нарушит натяг подшипников дифференциала.

Рис. 17. Пятно контакта шестерен главной передачи

3. На мостах, имеющих регулировочное кольцо 5 (см. рис. 20), проверьте зацепление шестерен по пятну контакта.

Для этого окрасьте зубья ведомой шестерни краской.

Учитывайте, что очень жидкая краска растекается, а слишком густая – не выжимается из промежутков между зубьями.

Затем с помощью полуосей притормозите ведомую шестерню, а ведущую вращайте в обоих направлениях до тех пор, пока не обозначится четкое пятно контакта.

На рис. 17 показаны типичные положения пятна контакта на зубьях ведомой шестерни и способы устранения неправильного контакта.

Перемещение ведущей шестерни производите установкой регулировочного кольца 5 (см. рис. 20) другой толщины.

Перемещение ведомой шестерни производите перестановкой прокладок 3 подшипников дифференциала.

Указанную проверку зацепления шестерен производите и на мостах с бортовыми передачами.

Сборка заднего моста

Сборку заднего моста производите после регулировки зацепления шестерен в следующем порядке:

Рис. 18. Замер зазора между крышкой подшипника и картером для подбора прокладок

1. Установите пакет прокладок между торцом крышки переднего подшипника ведущей шестерни и картером.

Толщина пакета должна быть в 1,3 раза больше зазора (рис. 18) между торцами крышки и картера. При необходимости толщину пакета увеличьте в 1,4 раза.

2. Установите крышку переднего подшипника ведущей шестерни с манжетой в сборе и закрепите болтами.

3. Установите фланец и шайбу. Затяните гайку 7 (см. рис. 20) до отказа так, чтобы прорези в ней совпали с отверстиями в хвостовике шестерни и зашплинтуйте. Момент затяжки 167– 206 Нм (17–21 кгс·м). Не отворачивайте гайку для совпадения паза и отверстия под шплинт.

4. Установите дифференциал с ведомой шестерней и подшипниками в сборе в картер моста.

5. Установите прокладку между картером и крышкой.

6. Установите крышку картера так, чтобы обе подушки рессор находились в верхней части моста.

Соедините крышку и картер с помощью болтов и гаек.

7. Проворачивая ведущую шестерню, проверьте отсутствие заедания или задеваний в собранном мосту.

После сборки моста проверьте его нагревание во время движения автомобиля. Если картер сильно нагревается (свыше 90 °С), проверьте правильность регулировки подшипников.

Источник

Задний мост автомобилей УАЗ (Тимкен)

Техническое обслуживание

Техническое обслуживание заднего моста заключается в поддержании уровня масла в картере и своевременной его замене, проверке уплотнений, своевременном обнаружении и устранении осевых зазоров в шестернях главной передачи. Периодически прочищайте предохранительный клапан, подтягивайте все крепежные детали.

Если масло в картере сильно загрязнено или в нем замечены металлические частицы, то перед заливкой свежего масла промойте картер керосином. Для промывки залейте в картер 1–1,5 л керосина; поднимите колеса, пустите двигатель и дайте ему проработать 1,0–1,5 минуты, после чего слейте керосин и залейте свежее масло.

Рис. 3.79. Задний мост:
1 – предохранительный клапан; 2 – подшипник дифференциала; 3,8 – регулировочные прокладки; 4 – задний подшипник ведущей шестерни; 5* – регулировочное кольцо; 6 – маслоотгонное кольцо; 7 – гайка; 9 – ведущая шестерня; 10 – передний подшипник ведущей шестерни; 11 – упорная шайба полуосевой шестерни; 12 – ведомая шестерня. (* С 1991 г. не устанавливается)

Осевой зазор ведущей шестерни ставной передачи не допускается.
Зазор проверяйте покачиванием ведущей шестерни за фланец крепления карданного вала. При появлении в процессе эксплуатации автомобиля осевого зазора ведущей шестерни более 0,05 мм подтяните гайку 7 (рис. 3.79). Момент затяжки – 167–206 Н·м (17–21 кгс·м). Если зазор не устранится, произведите регулировку, как указано в главе «Сборка и регулировка узлов заднего моста».

Осевой зазор ведомой шестерни главной передачи не допускается. Проверку его производите перемещением шестерни через маслоналивное отверстие. Для устранения зазора добавьте одинаковые по толщине комплекты прокладок между торцами дифференциала и подшипников.

Не добавляйте комплекты прокладок разной толщины и не устанавливайте их по одну сторону от ведомой шестерни, т.к. это приведет к нарушению зацепления приработавшихся шестерен и быстрой их поломке.

Ремонт

Разборка заднего моста

Разборку моста производите в следующем порядке:

Рис. 3.80. Установка моста на стенде

1. Установите мост на стенд (рис. 3.80), отверните пробки маслоналивного и маслосливного отверстий и слейте масло.

2. Отверните болты крепления полуосей и с их же помощью снимите полуоси.

3. Отверните гайки и болты крепления крышки и картера, осторожно разъедините мост на две части. Снимите прокладку.

4. Выньте из картера дифференциал с ведомой шестерней в сборе.

5. Снимите ведущую шестерню главной передачи. Не разбирая моста, снять ведущую шестерню нельзя, так как при выпрессовке шестерни с подшипниками в сборе из картера моста задний подшипник (с цилиндрическими роликами) упрется в ведомую шестерню.

Рис. 3.81. Выпpессовка ведущей шестеpни

Для снятия ведущей шестерни расшплинтуйте и отверните гайку на хвостовике, снимите шайбу и фланец, отверните болты и снимите крышку переднего подшипника ведущей шестерни. Снимите маслоотгонное кольцо, выпрессуйте приспособлением ведущую шестерню (рис. 3.81) с подшипниками в сборе из картера.

6. Разберите дифференциал в следующем порядке:
– отверните болты крепления ведомой шестерни к коробке сателлитов; снимите ведомую шестерню;
– отверните болты крепления половин коробки сателлитов;
– отсоедините правую половину коробки сателлитов от левой и извлеките шестерни дифференциала, оси сателлитов и опорные шайбы.

Оценка технического состояния деталей

После разборки моста детали тщательно промойте в керосине и осмотрите.
Шестерни с задирами и выкрашиванием на зубьях замените.

Рис. 3.82. Выпpессовка наpужного кольца подшипника диффеpенциала

Рис. 3.83. Снятие внут-pеннего кольца подшипника диффеpенциала

Рис. 3.84. Снятие заднего подшипника с ведущей шестеpни

Рис. 3.85. Снятие переднего подшипника с ведущей шестеpни

Подшипники, имеющие износ, замените. Если подшипники и сопряженные с ними детали не требуют замены, то выпрессовку колец подшипников не производите. Выпрессовку наружных колец подшипников (рис. 3.82) дифференциала из картера и крышки и снятие внутренних колец (рис. 3.83) этих подшипников производите приспособлениями. Снятие заднего и переднего подшипников ведущей шестерни показано на рис. 3.84 и 3.85. Торец шейки, на которую напрессован задний подшипник, раскернен, следовательно, выпрессовку его производите только для замены. При разборке моста внутренние и наружные кольца подшипников дифференциала и ведущей шестерни не разукомплектовывайте, а при сборке подшипники, не подлежащие замене, устанавливайте на прежние места.

Маслоотгонное кольцо должно иметь гладкие торцы. При необходимости прошлифуйте его до толщины не менее 5 мм.

Фланец кардана. Торец фланца, сопряженный с маслоотгонным кольцом, должен быть гладким. При необходимости шлифуйте его до размера по высоте не менее 53 мм.

Картер моста. Удалите все неровности и заусенцы с посадочных и смежных поверхностей картера. Прочистите масляные каналы.

Дифференциалы и полуоси. Упорные шайбы, оси сателлитов, сателлиты, шестерни полуосей и коробки сателлитов с задирами и сильным износом замените. Сателлиты и полуосевые шестерни заменяйте комплектно. Замените упорную шайбу полуосевой шестерни, если ее толщина меньше 1,2 мм. При износе торцов коробки сателлитов допускается установка шайб, увеличенных по толщине на 0,1 мм или на 0,2 мм.

При ремонте заднего и переднего мостов пользуйтесь данными табл. 3.7 и 3.8.

Сборка и регулировка узлов заднего моста

Сборку дифференциала производите в следующем порядке:
1. Перед сборкой дифференциала смажьте шестерни полуосей, сателлиты, упорные шайбы и оси сателлитов трансмиссионным маслом.
2. Установите упорные шайбы на шейки шестерен полуосей.
3. Установите шестерню полуоси с упорной шайбой в сборе в левую коробку сателлитов.
4.Установите сателлиты на оси разъемной крестовины.

Рис. 3.86. Выпpессовка наpужного кольца подшипника диффеpенциала

5. Установите разъемную крестовину ( рис. 3.86 ) с сателлитами в левую коробку сателлитов.

Рис. 3.87. Установка коpобок сателлитов по меткам

6. Установите шестерню полуоси с упорной шайбой в сборе в правую коробку сателлитов. Придерживая шестерню полуоси, установите правую чашку сателлитов на левую так, чтобы метки ( рис. 3.87 ) (порядковые номера) обеих чашек были совмещены.
7. Соедините половины болтами и затяните их. Момент затяжки 32–40 Н·м (3,2–4,0 кгс).
8. Установите ведомую шестерню главной передачи на коробку сателлитов, совместив отверстия под болты. Установите болты и затяните их. Момент затяжки 98–137 Н·м (10–14 кгс·м). У собранного дифференциала шестерни полуосей должны проворачиваться с помощью шлицевой оправки от усилия не более 59 Н (6 кгс), приложенного на радиусе 80 мм.;

Регулировку подшипников дифференциала производите (в случае их замены) в следующем порядке:

Рис. 3.88. Пpедваpительная нап-pессовка внут-pенних колец под-шипников диффе-pенциала

1. Напрессуйте внутренние кольца подшипников ( рис. 3.88 ) дифференциала на шейки собранного дифференциала так, чтобы между торцами коробки сателлитов и торцами внутренних колец подшипников был зазор 3,5–4,0 мм.

Рис. 3.89. Пpикатка pоликов подшипников диффеpенциала

Рис. 3.90. Замеpы зазоpов пpи pегулиpовке подшипников диффеpенциала

Рис. 3.91. Зазоpы А и А1 между тоpцами внутpенних колец подшипников и коpобки сателлитов

3. Вновь отверните болты, осторожно снимите крышку, выньте из картера дифференциал и щупом замерьте зазоры А и А1 ( рис. 3.90 и 3.91 ) между торцами внутренних колец подшипников и коробки сателлитов.
4. Подберите пакет прокладок толщиной, рассчитанной по формуле:
s = А + А1 + 0,1, где: s – толщина пакета прокладок, мм; А и А1 – зазоры между торцами внутренних колец подшипников и коробкой сателлитов, мм; 0,1 – постоянная величина (для обеспечения предварительного натяга), мм.
5. Снимите внутренние кольца подшипников дифференциала. Разделите подобранный пакет прокладок примерно пополам. Установите прокладки на шейки коробки сателлитов и напрессуйте внутренние кольца подшипников до упора.

Сборку и регулировку подшипников ведущей шестерни производите в следующем порядке:

Рис. 3.92. Кеpнение тоpца хвостовика после напpессовки подшипника: А – место кеpнения

Рис. 3.93. Установка pаспоpной втулки и pегулиpовочных пpокладок пеpеднего подшипника ведущей шестеpни

1. Напрессуйте подшипники на ведущую шестерню. После напрессовки заднего опорного подшипника с цилиндрическими роликами раскерните торец хвостовика, на который он напрессован ( рис. 3.92 ). Распорную втулку ( рис. 3.93 ) и регулировочные прокладки переднего подшипника (двухрядного конического) ведущей шестерни располагайте между внутренними кольцами.
2. Установите регулировочное кольцо 5 (см. рис. 3.79 ) ведущей шестерни 9 (с 1991 г. не устанавливается).

Рис. 3.94. Пpовеpка затяжки подшипников ведущей шестеpни

3. Запрессуйте ведущую шестерню в сборе с подшипниками в картер до упора и отрегулируйте предварительный натяг переднего подшипника, изменяя толщину пакета прокладок 8 и затяжкой гайки 7 до отказа. При этом маслоотгонное кольцо 6 и фланец должны быть установлены на вал шестерни, а крышка переднего подшипника должна быть снята, чтобы трение манжеты о фланец не влияло на показания замеров. Для уменьшения натяга добавьте прокладки, для увеличения – уберите. При правильной регулировке осевой зазор должен отсутствовать, а пружинный динамометр должен показывать усилие 15–30 Н (1,5–3 кгс) для приработанных подшипников и 20–35 Н (2,0–3,5 кгс) для новых подшипников при проворачивании шестерни за отверстие во фланце ( рис. 3.94 ).
4. После окончания регулировки, сняв фланец, установите прокладки и крышку переднего подшипника ведущей шестерни. Закрепите крышку болтами. Поставьте фланец, затяните гайку 7 (см. рис. 3.79 ) и зашплинтуйте. Момент затяжки 167–206 Н·м (17–21 кгс·м).

Регулировку бокового зазора и положения шестерен главной передачи производите после регулировки подшипников ведущей шестерни и дифференциала в следующем порядке:
1. Установите в картер дифференциал с отрегулированными подшипниками в сборе. Установите прокладку на плоскость разъема картера с крышкой. Установите крышку картера и закрепите болтами.

Рис. 3.95. Пpовеpка бокового зазоpа в зацеплении шестеpен главной пеpедачи

2. Замерьте боковой зазор между зубьями ведущей и ведомой шестерен, который должен быть 0,2–0,6 мм. Замер производите на фланце ведущей шестерни на радиусе 40 мм ( рис. 3.95 ). Боковой зазор регулируйте перестановкой прокладок 3 (см. рис. 3.79 ) с одной стороны коробки дифференциала на другую. Если снимаете прокладки со стороны ведомой шестерни, то зазор в зацеплении увеличивается, если же прибавляете, зазор уменьшается. Прокладки переставляйте, не изменяя их количества, так как это нарушит натяг подшипников дифференциала.

Рис. 3.96. Пятно контакта шестеpен главной пеpедачи: I – стоpона пеpеднего хода; II – сто-pона заднего хода; 1 – пpавильный контакт в зацеплении шестеpен пpи пpовеpке под небольшой нагpузкой; 2 – контакт на веpшине зуба (для испpавления следует ведущую шестеpню подвинуть к ведомой); 3 – контакт на коpне зуба (для испpавления следует ведущую шестеpню отодвинуть от ведомой); 4 – контакт на узком конце зуба (для испpавления следует отодвинуть ведомую шестеpню от ведущей); 5 – контакт на широком конце зуба (для исправления следует подвинуть ведомую шестерню к ведущей)

Примечание
Указанную проверку зацепления шестерен производите и на мостах с бортовыми передачами.
