Как отрегулировать турбину на дизеле
Добрый день уважаемые коллеги,
Сегодня пойдёт речь о правильной настройке геометрии турбины :
Настройка регулировочных винтов : упорного и шершавого
Но, как говорится не всё потеряно
Регулировка упорного винта турбины
поднимаем и удерживаем обороты до 1300, смотрим на скважность N75, должна оставатся 85% не ниже.
Затем выкручиваем на нет упорный винт,
постепенно вкручиваем до касания лапки штока, и от этого места +2 оборота. Это начальное положение, затем по шнурку крутим упорный +/- 0,5оборотов смотрим максимальный наддув в 3й группе.
Регулировка длинны штока актуатора
Снимаeм лог по 1-10-11 группах при разгоне полный газ на 3й и на 4й передаче с 1000 до 4000об, АКПП в режиме типтроник.
Сравниваем реальный наддув турбины с заданным по логам, если он меньше, раскручиваем контрогайку шершавого винта штока актуатора и круча его уменьшаем длинну штока, и наоборот при передуве
Настройка (регулировка) турбины БЕЗ стенда.
Приветствую собратья по Мондео.
Мне уже тяжело писать посты в правильном порядке, так как полез чинить одно, сломалось другое… А иногда ремонты не дают нужного результата. Приходится разбирать и чинить снова.
Хотелось бы досканально расписывать все действия по ремонту, но реально нет времени…
И вот в этом посте распишу вкратце всю эпопею с турбиной. Эта информация для тех кто чинит своими руками в условиях гаража.
Так вот… Моя турбина уже ремонтировалась до меня. Собрана из китайских деталей.
По началу была ошибка по наддуву. P003A-16. Причина была найдена ЗДЕСЬ
После этого ремонта ошибка с аварией ушла, но волновой разгон остался. Его починили ЗДЕСЬ
Но была неправильная регулировка турбины, из за чего была сильная дымность, плохой разгон с низов, недостаточная тяга на верхах.
И тут попало дело случая… Надо было поменять прокладку Выпускного коллектора.
И тут понеслась…

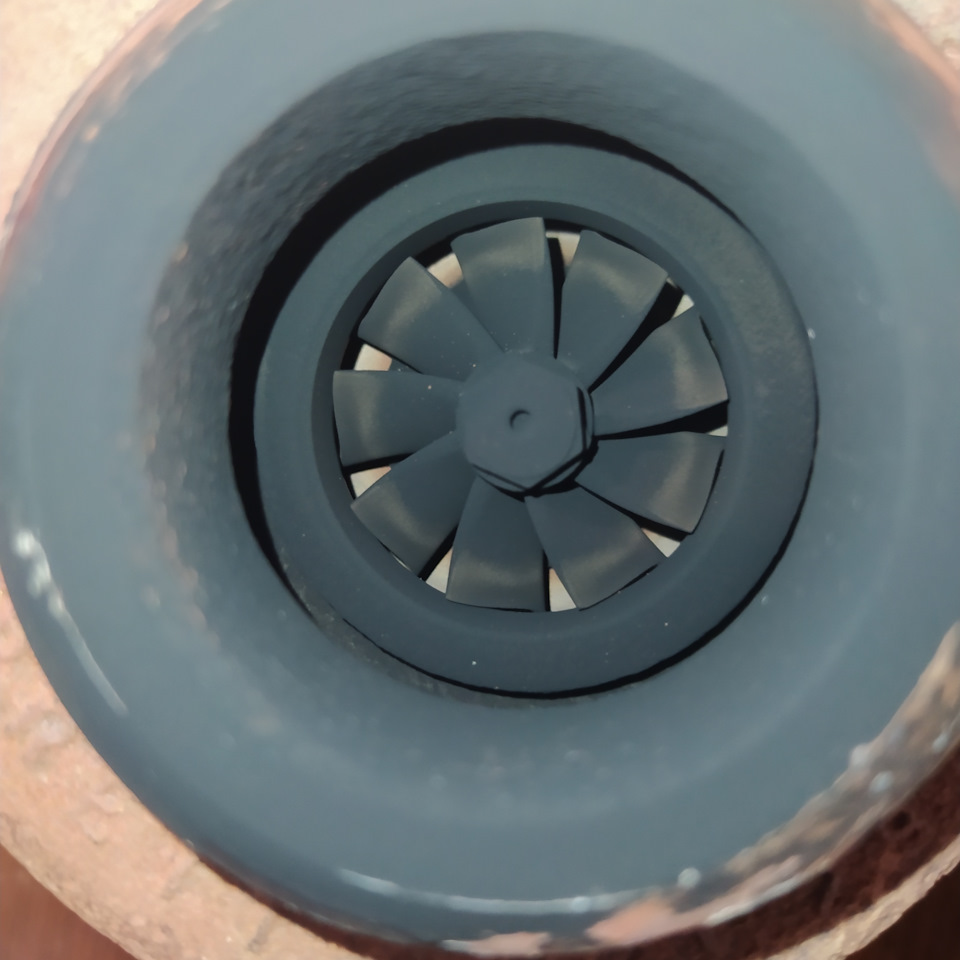

Снял турбу и вижу что сажи внутри огого сколько. Видимо из за неправильной регулировки было повышенное сажеобразование.
Но мыл я ее 1.5 мес назад.

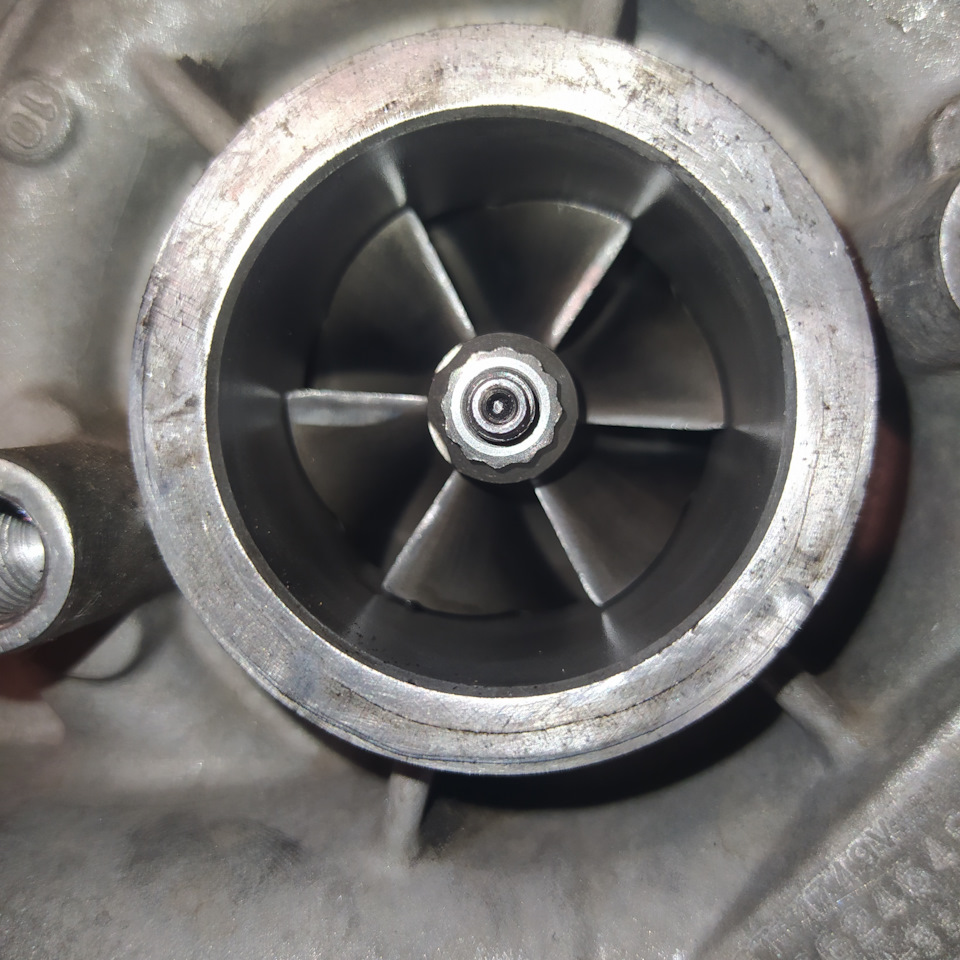

Разбираю турбину для почистки и вижу вот что:

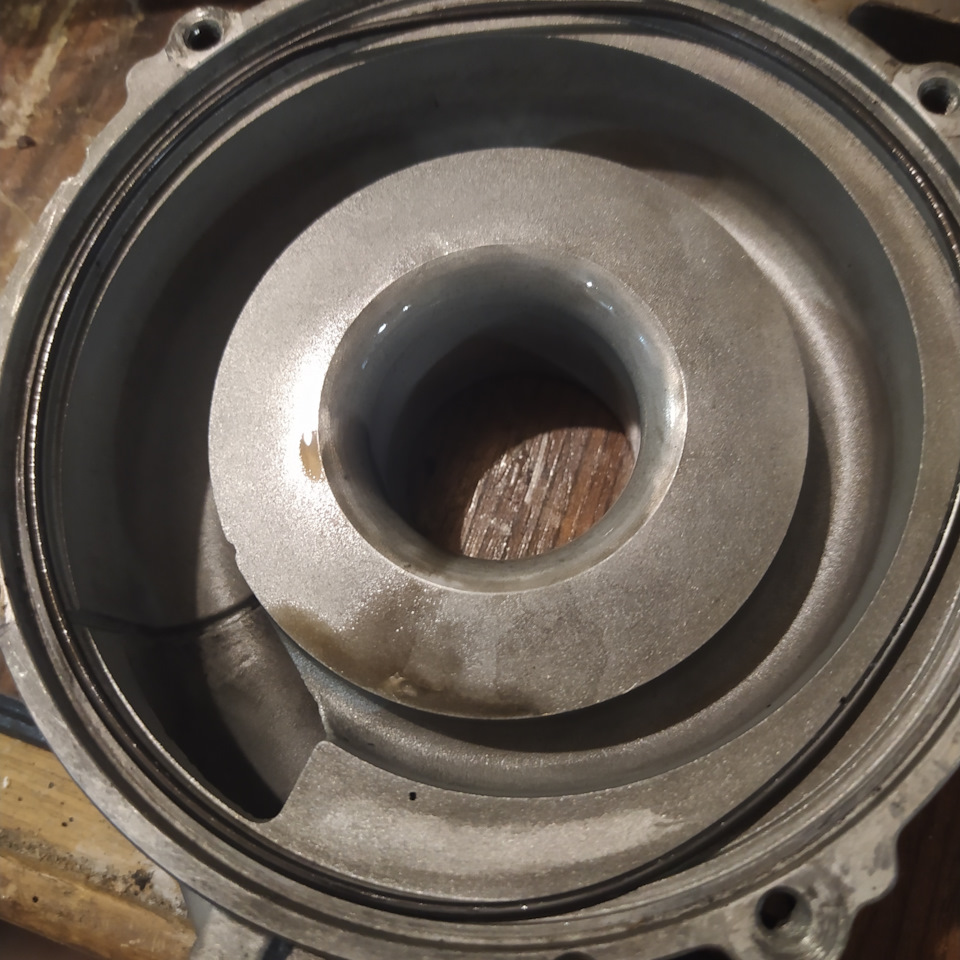

Помыл все это дело и расстроился.
Я тут же приступил к сборке и монтажу.
А дальше полезная информация по НАСТРОЙКЕ или РЕГУЛИРОВКЕ турбины на форд Мондео 4, 2.0 TDCI.
Я собирался делать регулировку на стенде. Но… Как выяснилось в Воронеже нет стенда для регулировки именно нашей турбины. Вроде миллионник, но… Обзвонил всех. Слышал от конкретных отказов сразу, до слов что типа «есть своя методика» и «без гарантии». Меня так не устраивает. Стенда на продув и регулировку нет. Ближайший в МСК, а это значит ее надо туда отправить, они ее дефектуют, и после ремонта отрегулируют. А это уже бюджет 20+к и ожидание в пару недель. Не мой вариант.
Я начал шерстить тырнет. Опрашивать знакомых… И пришел к выводу что я ее сам отрегулирую по своей методике. В интернете есть несколько видео по регулировке. Но на мой взгляд они в корне не правильные.
В общем сначала я отрегулировал так: Выкрутил упорный винт, и начал его закручивать до соприкосновения с лапкой геометрии. Как только лапки соприкоснулись, сделал 2 оборота и законтрил его. Затем шершавой гайкой выставил значения Vane Pos в показатель 98%.
И ЭТО БЫЛО НЕПРАВИЛЬНО! Это регулировка на глаз. При нажатии педали в пол с места вываливался клубок дыма и плохой разгон с низов.
Покатавшись так немного я разработал свою методику:
И так.
Так как наш датчик актуатора всего лишь просто передает информацию на мозг о текущем положении геометрии, то в корне неправильно выставлять его последним. Ведь должен же быть какой то показатель или точка отсчета для выставления этого положения. В общем вот моя методика:
На установленной турбине, в заглушенном положении.
1. Выкручиваем упорный винт.
2. Срываем контргайку на штоке актуатора.
3. Подключаем любой диагностический сканер, и запускаем считывание параметра Vane Pos. Это в блоке PCM.

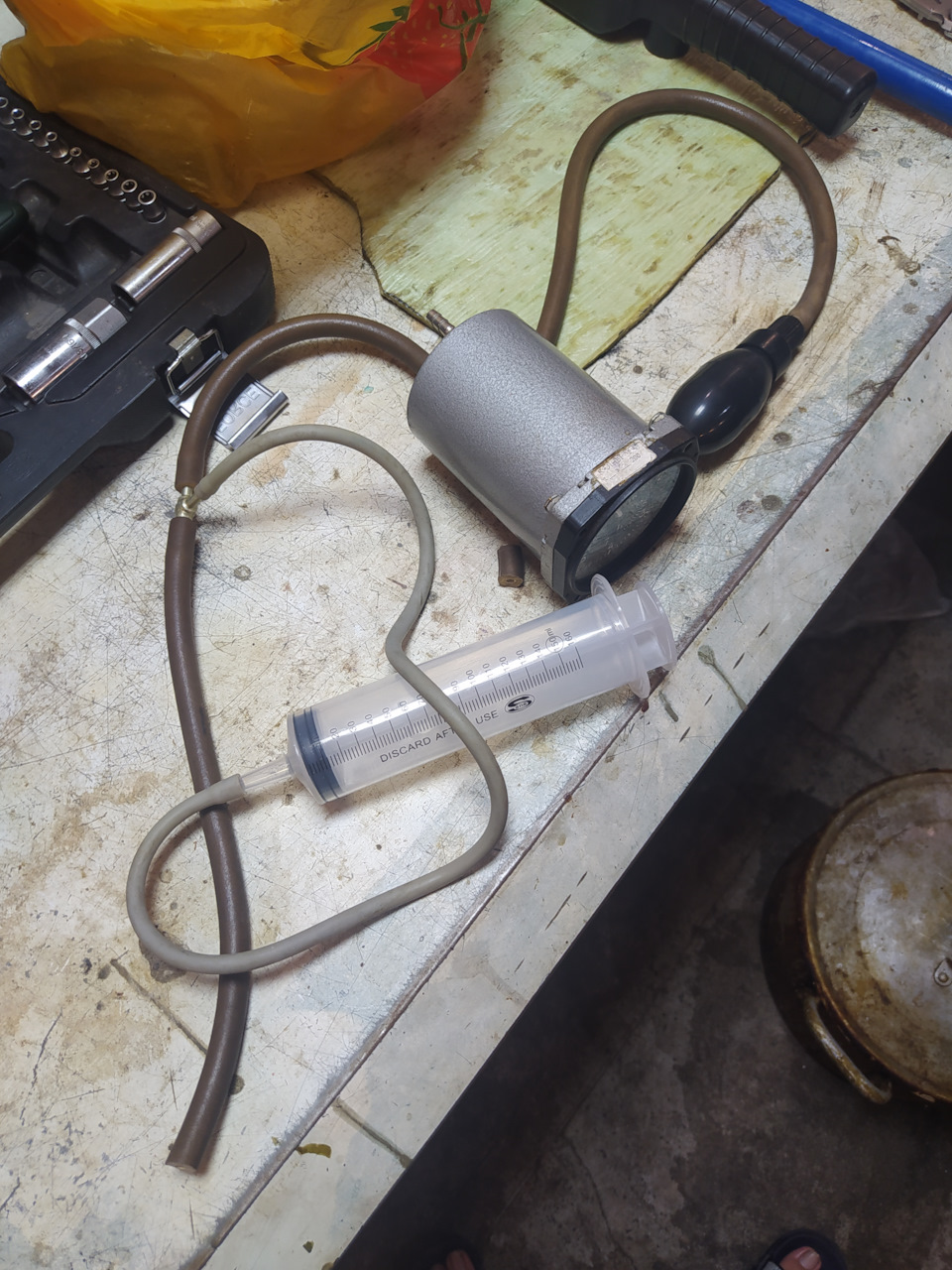

4. Далее необходимо создать вакуум в системе. Я использовал шприц ЖАНЕ на 160 мл. Можно использовать вакууметр. Можно и на заведенную. Так будет даже лучше. Просто там будет шумно, горячо и неудобно.

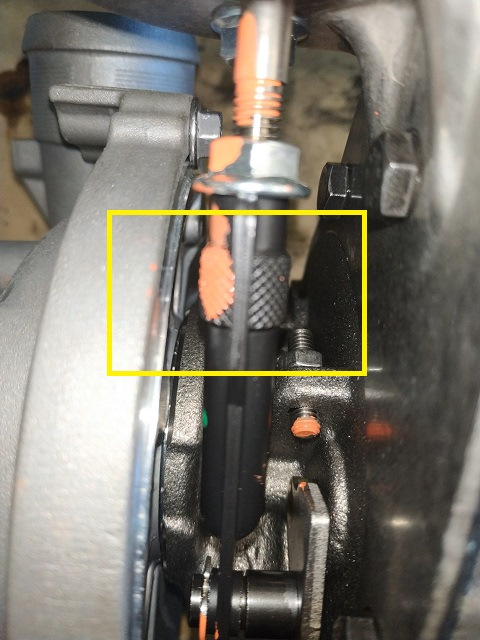

5. И теперь крутим шершавую гайку. Неудобно до ужаса. Я просовывал одну руку с правой части машины (по ходу движения), прикасался к гайке пальцем и второй рукой помогал крутить шершавую гайку через длинную отвертку. У меня получилось. Шершавую гайку крутим до тех пор, пока показания Vane Pos не станут 118.4%. =- 1%.
118.4% это как бы крайние показания датчика потенциометра. На китайских датчиках они могут быть и 120% и меньше. Цель- найти максимальные показания и на них остановиться. Это будет точкой отправления для регулировки упорного винта и положения геометрии на ХХ.
6. И теперь вкручиваем упорный винт до показаний в 98-99%.
7. Контрим упорный винт головкой на 8.
8. Собираем все вакуумные шланги на место.
Вуаля — готово. заводим машину и едем проверять че получилось.
С 6 пунктом можно поиграть. Поставить показания повыше или пониже. Прокатиться и посмотреть результат. Все это делается на прогретом авто. Как получилось найти наилучшие ходовые показания, так все оставляйте именно так.
В моем случае с низов рвет как зверь. Дымность пропала. На ХХ работает ровно. Волновой разгон отсутствует. Расход соляры упал до 7.7-8 в смешаном режиме. (был не меньше 10.5). Тяга как у ракеты.
Но все равно позже буду менять турбину. Моя воет((( Выла, Воет, и будет выть пока не поменяю. Хотя уже имея опыт можно поменять просто картридж.
Но пока и так отлично.
Всем добра)
Как контролируется надув, и как прибавить 20% мощности к Вашему турбомотору
Всем привет, давно не писал по делу. Сегодня хочу Вам рассказать о различных системах контроля надува в турбо системе мотора. Но для начала, очень коротко о самой турбине и как она работает. Турбина или точнее турбокомпрессор состоит из двух частей – из самой турбины (горячая часть) и компрессор (холодная часть)
Вот так выглядит турбокомпрессор
1. Вход в турбину выпускных газов (из выпускного коллектора)
2. Вход в компрессор свежего воздуха
3. Выход из турбины горячих газов в систему выпуска
4. Выход из компрессора сжатого воздуха
Принцип очень простой отработанные газы, попадая в турбину, раскручивают крыльчатку (лопатки) которая имеет одну ось с лопатками компрессорной части. Крыльчатка компрессора всасывает свежий воздух и под давлением (создает надув, избыточное давление) направляет сжатый воздух в интеркулер, где он охлаждается и потом поступает в камеру сгорания. Вот и все.
Но сегодня я бы хотел более подробно остановится о принципах, видах контроля надува. Последнее время мне часто попадались споры о том, что лучше 2 портовый или 3 портовый соленоид и т.д. Лично я даже, не понимаю сути этих споров. Моя цель рассказать Вам, как все это работает, а Вы потом сами решите, что лучше.
Надув контролируется регуляцией выпускных газов в горячей части турбокомпрессора (турбине). Для этого в ней есть специальный клапан, дверка или вестгейт
Если дверка закрыта, то все газы попадают на лопатки, если этот клапан (на фото valve) открыть то часть газов, направится в систему выпуска, минуя крыльчатку и тем самым снизится скорость вращения лопаток, что соответственно приведет к понижению давления. Все гениальное, очень просто. И вот здесь начинается самое интересное, а именно, как производится регулировка открытия и закрытия вестгейта.
Для этих целей используется актуатор (на фото wastegate Actuator), если его шток выдвигается, то он открывает вестгейт Для качественной настройки системы регулирования вестгейтом необходимо установить правильный преднатяг. Для этого, у большинства хороших актуаторов, используется шток с изменяемой длиной
(это кстати мой любимый актуатор)
В нутрии актуатора есть возвратная пружина. Если ее не будет, то давление выпускных газов в турбине сразу откроют вестгейт и мы не сможем создать избыточное давление (буст). Обычно в стоке (если у машины максимальное давление около 1 бара) пружина устанавливается на 0.6 бара. Расмотрим на различных примерах
При таком подключении (на актуатор подается давление, источник должен быть до заслонки, чем ближе, короче трубка, тем лучше) надув будет контролироваться жесткостью пружины актуатора. Если мы уберем источник давления на актуатор (заглушим трубку) то надув будет максимально возможный (очень большой)
Как мы можем увеличить надув, есть много вариантов. Один из хорошо себя зарекомендовавших это установка в актуатор пружины под планируемый надув, работает великолепно. Этот вид подключения можно использовать, как при установке турбокомпрессора на атмосферный мотор, так и при желании улучшить характеристики стандартной системы контроля с помощью соленоида. Очень просто, подберите пружину или актуатор с жесткостью пружины для планируемого Вами максимального надува, Подключите как на выше указанном примере. Трубки, идущие к соленоиду заглушите, а сам соленоид оставьте подключенным к разъему (или можете заменить на сопротивление 10 кОм)
Самое главное, Вы должны понять принцип, а он очень простой. В выше указанном примере давление контролируется пружиной актуатора. Если мы отсоединим от источника давления, то сможем увеличить надув в 2 раза (возможно). В таком случае без помощи дополнительного давления на мембрану актуатора будет необходимо создать намного больше обратного давления в системе выпуска, для открытия вестгейта.
Принцип ясен, уменьшая подачу давления на актуатор, мы увеличиваем силу необходимую для открытия вестгейта и тем самым увеличиваем надув, избыточное давление или буст.
Скажем у Вас пружина на 0.6 бара и Вы решили поднять давление до 0.9 бар, что можно для этого сделать. Вот несколько вариантов
Установка рестриктора. Чем меньше будет диаметр рестриктора, тем меньше будет подаваться давления на актуатор, и тем больше мы сможем получить избыточное давление (надув). Какой диаметр рестриктора? Необходимо подбирать, скажем, где-то между 1.5 мм – 0.8 мм.
Если для Вас это слишком сложно, то можете использовать следующий вариант
Обыкновенный ручной (мануал) буст контролер. В принципе это регулируемый рестриктор, не более. Зажимаем, уменьшаем диаметр, уменьшаем давление на актуатор – понимаем давление турбины и наоборот.
Это мы рассмотрели возможные механические варианты регулирования надува. Конечно, большинство современных моторов с турбонадувом используют электронную систему управления. Предлагаю рассмотреть основные, с использование электронного соленоида 2 или 3 портового. Соленоид, это электромагнитный клапан, который регулируется ЭБУ.
Основные схемы подключения
С 2-х портовым соленоидом
С 3-х портовым соленоидом
Теперь более подробно
Порт 1 – источник давления
Порт 2 – возврат в систему впуска (после МАФ сенсора)
Порт 3 – подключается к актуатору
Если соленоид закрыт, то в таком случае порт 1 и 2 соединены между собой, на актуатор нет подачи, и как следствие мы можем ожидать максимальный надув.
Если соленоид открыт, то порты 1 и 3 соединены, надув контролируется пружиной актуатора.
ЭБУ меняя дюти сайкл соленоида, перераспределят подачу между портами 2 и 3.
Теперь рассмотрим варианты с 2-х портовым соленоидом
Bleed Style Boost Controller
Достаточно узкий диапозон контроля надувом соленоидом, но очень точный. Taкая система контроля эффективно работает только с рестриктором, если Вы не можете добиться необходимого Вам надува, то для увеличения буста, просто уменьшите диаметр рестриктора, только очень аккуратно
Если соленоид закрыт, то система работает по размеру рестриктора и пружине актуатора
Если клапан, соленоид открыт тот система будет иметь максимальное давление. Максимальное значение в большей степени зависит от диаметра рестриктора
И последний (мой любимый вариант), так же с использованием 2-х портового соленоида. Очень широкий диапазон контроля надувом с помощью соленоида
Interrupt Stule Boost Controller
Если соленоид открыт, то надув контролируется только пружиной актуатора
Если соленоид закрыт, то будет достигнуто максимальное значение надува.
Мы рассмотрели основные варианты используемые для контроля надува в системах с турбонагнетателями. Теперь я подскажу Вам, как можно безопасно, эффективно повысить мощность Вашего турбомотора на 20%.
Очень просто. Для этого необходимо поменять систему выпуска Вашего автомобиля на более эффективную, большего диаметра, без катализатора или с заменой на спортивный. Главное понизить обратное давление в системе выпуска. Следующее, желательно установить холодный впуск (как его сделать я уже писал) или хотя бы более эффективный фильтр в стандартный фильтр бокс.
После этого Вы можете безопасно повысить надув Вашего турбонегнетателя на 10-15% и получите, как минимум прибавку мощности 20%. Как поднять буст Вы теперь знаете, все в Ваших руках. Да и последнее, не пытайтесь изменить надув на автомобиле в котором система контролируется ЭБУ с использованием соленоида. Для этого надо перевести в механическую систему контролем надува, а сам соленоид, чтобы ЭБУ не выдавал ошибку оставить просто подключенным к разъему или впаять сопротивление.
И главное, нет необходимости прибегать к услугам различных ателье, мастеров занимающихся пошивом прошивок для ЭБУ. В этом нет необходимости. Нет это не значит, что не надо настраивать мотор, конечно качественная настройка на порядок улучшит характеристики Ваше автомобиля.
Как самому отремонтировать и настроить актуатор турбины
Турбонаддув сегодня является одним из самых распространенных способов, который позволяет существенно увеличить мощность бензинового или дизельного двигателя без увеличения рабочего объема силового агрегата. Установка турбокомпрессора также является более эффективным решением по сравнению с механическими нагнетателями.
Основой турбонаддува является подача воздуха в цилиндры ДВС под давлением. Чем больше воздуха удается подать в мотор, тем большее количество топлива получается сжечь. Гражданские версии турбомоторов имеют не слишком большой наддув, которого достаточно для достижения необходимых показателей. Вполне очевидно, что для достижения максимальной производительности на двигатели устанавливаются турбины, которые способны обеспечить высокое давление. В этой статье мы поговорим о том, для чего нужен актуатор на турбине, каков принцип работы актуатора турбины, а также как производится проверка актуатора турбины и настройка данного элемента.
Актуатор турбины: особенности работы
Актуатор, он же вестгейт или вакуумный регулятор — клапан для сброса избыточного давления воздуха на высоких оборотах двигателя. Задачей данного решения является своеобразная защита турбокомпрессора и двигателя. Указанный регулятор для защиты от избыточных нагрузок находится в выпускном коллекторе (фактически, на самой турбине), местом установки является область перед турбиной.
Работает вестгейт по следующему принципу: если обороты двигателя высокие, в результате чего растет давление отработавших газов и давление надувочного воздуха, тогда открывается клапан. Его открытие перенаправляет часть выхлопных газов в обход турбинного колеса.
Так происходит в том случае, когда турбинное колесо раскручивается выхлопными газами до слишком высоких оборотов, в результате чего актуатор инициирует срабатывание обходного клапана, то есть отработавшие газы проходят мимо турбинного колеса. Получается, вестгейт попросту не позволяет турбонагнетателю раскручиваться до максимума под действием слишком сильного потока выхлопа на высоких оборотах мотора.
Добавим, что турбомоторы с завода изначально точно настроены. Во время тюнинга ДВС или установки турбонаддува на атмосферный мотор актуатор необходимо настраивать отдельно. Настройка и регулировка актуатора турбины является важным моментом, так как от нормальной работы системы зависит исправность двигателя и турбокомпрессора. Вестгейт желательно настраивать при помощи спецоборудования, но также это можно сделать самостоятельно, о чем мы расскажем ниже.
Распространенные неисправности вестгейта
Теперь давайте поговорим о частых неисправностях, при которых неизбежна замена актуатора турбины или требуется ремонт данного элемента. Начнем с того, что причин для выхода из строя указанной детали несколько. Прежде всего, ломаются электронные компоненты, возможны неисправности электромотора, а также происходит поломка зубьев шестерней привода клапана.
В ряде случаев проблема устраняется после диагностики в специализированных сервисах по ремонту турбин. Специалисты проводят проверку работоспособности контроллера, выполняют целый ряд тестов. Частой неисправностью, которую помогает устранить ремонт актуатора турбины без замены, является вышедшая из строя манжета (мембрана актуатора турбины).
В полседнем случае к поломке приводит значительный пробег и естественный износ деталей, в результате часто указанная манжета повреждается. Для устранения необходимо снять актуатор турбины, после чего из корпуса вынимается старая мембрана. Далее поверхности следует обезжирить, после чего новая манжета приклеивается клеем к корпусу с двумя колпачками и дополнительно проходит процесс круговой завальцовки. Затем производится настройка актуатора турбины.
Как отрегулировать актуатор турбины
О необходимости регулировки вестгейта говорит появление узнаваемого дребезга в месте установки турбокомпрессора в тот момент, когда двигатель глушат. Также вибрации и дребезжание появляется при пергазовках, в момент сброса газа. Такой дребезг появляется в результате того, что шток актуатора начинает болтаться, сам дребезжащий звук создает «калитка» регулятора. Еще на проблемы с актуатором укажет недостаточный наддув воздуха в том случае, если с герметичностью на впуске и другими элементами системы турбонаддува никаких неполадок не было обнаружено.
Еще хотелось бы добавить, что многие водители прибегают к манипуляциям с вестгейтом не только по причине неполадок, но и в целях увеличения производительности и повышения давления наддува, то есть реализуют своеобразный тюнинг системы.
Для настройки и регулировки вестгейта необходимо добраться до регулировочной гайки. Сделать это можно после снятия турбины. Также на некоторых автомобилях доступ можно получить не снимая турбокомпрессор. Достаточно добраться до места установки байпаса. Подтягивание указанной гайки позволяет укоротить шток, в результате чего «калитка» будет закрыта сильнее. Чтобы выполнить данную работу, желательно заранее снять катализатор. Это позволит на глаз определить степень закрытия актуатора. Для настройки необходимо иметь ключ под регулировочную гайку (подходит ключ на 10) и плоскогубцы. Весь процесс представляет собой следующие действия:
Завершением процесса регулировки можно считать затяжку гайки ключом на 10, а также установку скобы на место. В результате после такой настройки актуатор должен иметь максимальную степень закрытия. После можно запустить двигатель и проверить работу устройства на разных режимах работы ДВС. Посторонних звуков от вестгейта на перегазовках и при глушении мотора быть не должно, давление наддува также прогнозируемо достигает желаемых показателей.
Регулировка актуатора турбины
Установка турбокомпрессора на авто – один из вариантов наиболее действенного тюнинга двигателя. При правильном подборе, монтаже и настройке этот агрегат серьезно повышает мощность мотора (до полутора раз). Среди различных вариантов конструкций наибольшую распространенность получили устройства высокого давления, оснащенные в отличие от иных моделей перепускным клапаном. Он служит для обеспечения стабильного функционирования силового агрегата при большом давлении и высоких оборотах. Следует заметить, что на дизелях нет отдельных систем экстренного сброса давления: все регулировочные процессы осуществляются при помощи геометрии турбины и объемом подаваемой в цилиндры топливно-воздушной смеси. О том, как эксплуатируется устройство на бензиновых моторах и как производится самостоятельная регулировка актуатора турбины, описывается ниже.
Нюанс: на сленге автовладельцев актуатор имеет еще пару названий – вакуумный регулятор, а также вестгейт. Эти термины обозначают одну-единственную деталь, защищающую турбокомпрессор от перегрузки.
Принципы работы
Вакуумный регулятор устанавливается перед турбиной в выпускном коллекторе двигателя. Как работает актуатор турбины? Принцип несложен: при повышении оборотов коленвала увеличивается давление выхлопных газов, и задача актуатора – пропустить их мимо самой турбины. Это и происходит при открытии клапана. Одновременно внутрь попадает больше воздуха, что дает возможность максимально разогнаться нагнетателю. Проще говоря, вестгейт в своей работе использует принцип обычного насоса, преобразуя энергию нажима в передвижение штока. Но есть и другие системы.
Конструкционные особенности вакуумного регулятора
Наибольшее распространение получили устройства типа Bypass, которые предлагаются в двух вариантах:
Зачем нужно настраивать актуатор турбины
Действительно: казалось бы, установил новую деталь на двигатель и пользуйся! Но здесь такой момент не пройдет: при отсутствии должной регулировки в районе размещения турбокомпрессора будет наблюдаться дрожание (дребезжание) устройства (особенно сильно оно ощущается при перегазовке и остановке мотора). Еще одно следствие неверной регулировки (или ее отсутствия) – малый наддув.
Нюансы: последняя проблема может появиться и в случае отсутствия герметичности в системе впуска. На некоторых моделях автомобилей о неисправности сигнализирует бортовой компьютер, пишущий, например, «слабый наддув».
Как отрегулировать актуатор турбины
Настройка устройства производится двумя способами, каждый из которых позволяет увеличить эффективность работы турбокомпрессоре.
Настройка наддува
Самый простой метод заключается в замене пружины: чем она будет жестче, тем больше воздействие на мембрану и наоборот. Все зависит от того, что требуется: понизить силу воздействия газов на вакуумный регулятор или понизить.
Следующий способ — регулировка по резьбе на его конце. Ослабление приведет к удлинению тяги вестгейта, а затягивание, наоборот, к уменьшению длины детали. В последнем случае заслонка плотнее прижимается и потребуется большее усилие для ее открытия. Итогом такого действия является более быстрое раскручивание крыльчатки турбинного колеса.
Применение соленоида
Его также называют буст-контролем. Установка этого устройства увеличивает силу наддува. Соленоид монтируется перед вакуумным регулятором. Соленоид просто выпускает часть воздуха, «облегчая» функционирование клапана.
Регулировка штока
Для выполнения этой операции рекомендуется демонтировать турбокомпрессор с двигателя (на некоторых моделях авто до регулировочной гайки можно добраться и без снятия агрегата). Это даст возможность увидеть, как закрывается «калитка». Если шток сделать короче, то она прижмется сильнее и наоборот.
Процесс регулировки (понадобятся пассатижи и ключ на 10):
После такой регулировки вакуумный регулятор будет закрываться полностью. Чтобы проверить правильность настроек, запустите мотор и опробуйте его на разных режимах с перегазовками. Посторонних звуков быть не должно (в т. ч. и при глушении двигателя).
Замена вестгейта
Полноценный его ремонт возможен лишь в профильном техническом центре, где можно наиболее точно диагностировать устройство. Причины поломки вакуумного регулятора:
Если выясняется, что ремонт вакуумного регулятора обойдется достаточно дорого, то целесообразна замена актуатора турбины на новую деталь. Процесс осуществляется нижеследующим образом:
Сложность ремонта наиболее современных моделей актуаторов заключается в наличии непростой электронной начинки, поломка которой ведет к выходу из строя сервопривода. Здесь без профессионального оборудования не обойтись. Это может быть, например, тестер Turboclinic. Он позволяет провести диагностику и выполнить регулировку электронных компонентов таких систем, как Toyota, Garret, MHI, IHI.
Как продлить эксплуатационный ресурс изделия
Пользуясь нехитрыми правилами, можно серьезно продлить жизнь, как отдельных элементов турбокомпрессора (в т. ч. вакуумного регулятора), так и всего устройства в целом. Далее рассмотрены эксплуатационные особенности на разных режимах функционирования двигателя:
Соблюдение этих рекомендаций позволит пролить срок службы турбокомпрессора и избежать преждевременной регулировки, а то и дорогостоящего ремонта.
