Как отрегулировать троса переключения передач
#15 Инструкция по регулировке тросов кулисы МКПП-5 и МКПП-6
После снятия сердца автомобиля, в ходе эксплуатации заметил что первая 1-я включается с ступенькой и иногда не до конца включается 3-я передачи. Грешил на тросы, думал попала влага когда «жопастый» стоял без двигла. Смазали, вродь как даже помогло, но не долго…Данный недуг меня немного раздражал, но люди такие твари что привыкают ко всему, поэтому забил на некоторое время и приловчился подтыкать передачи аккуратно. Но в голове постоянно крутилась мысля, не сцепа ли это, может коробас на подходе (при этой мысле волосы начинают шевелиться на голове). Пошерстив инфу наткнулся на интересное видео и статью. Сорян за COPY/PAST, но пусть данное пособие будет у себя в БЖ. Может кому-то пригодится. Взято с сайта — vagdrive.com
Сразу оговорюсь, что данная инструкция актуальна как для автомобилей концерна VAG c МКПП-5, так и с МКПП-6.
В данной статьей описана процедура регулировки кулисы на примере автомобиля Skoda Octavia A7fl 2017 г.в. с 6-ти ступенчатой механической коробкой передач и двигателем 1.4 150 л.с.
Для того, чтобы отрегулировать тросы:

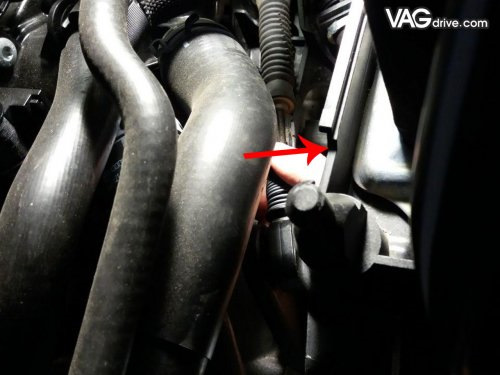

1) Следует зафиксировать положение кулисы коробки передач. Для этого нужно открыть капот и найти ее (кулису КПП). Она представляет из себя металлическую лапку с противовесом. Задача кулисы переключать передачи в коробке в зависимости от ее положения. Положение кулисы регулируется с помощью двух тросов, которые идут от рычага переключения передач (в салоне) непосредственно к ней самой. 1 трос отвечает за горизонтальное положение, кулисы, а второй трос за вертикальное. Так вот, у основания кулисы есть специальный Г-образный пластиковый рычажок.

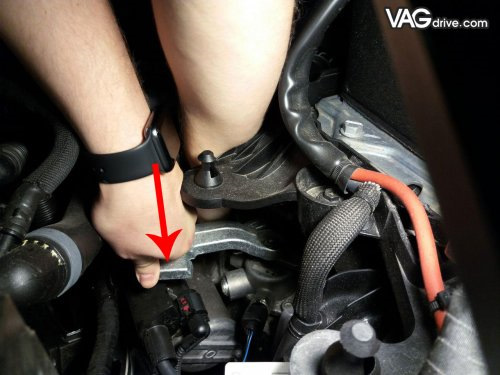

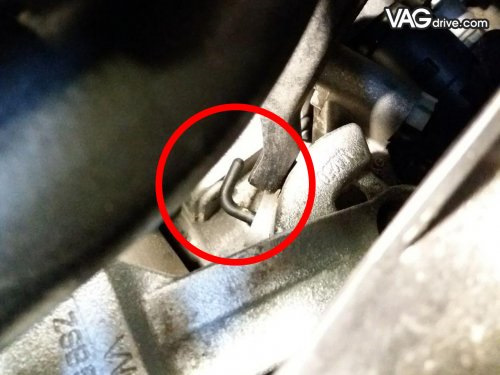

Изначально он находится в паралелльном состоянии относительно земли. Чтобы зафиксировать кулису неоходимо одной рукой притопить ее вниз (почти до упора), а второй рукой повернуть рычажок по часовой стрелке на 90 градусов. Сразу оговорюсь, что процедура может получится не сразу, при этом не стоит силой пытаться поворачивать рычаг, так как есть вероятность его деформирования. Поэтому аккуратно, найдите ту высоту кулисы при которой рычаг аккуратно повернется.

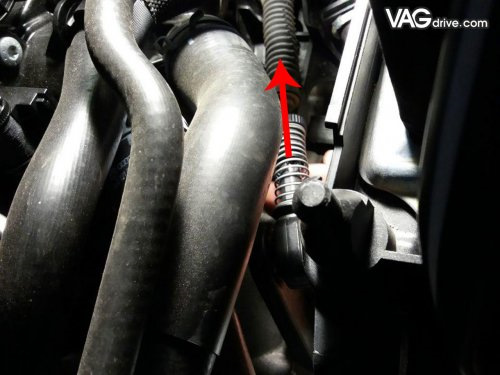

2) Далее находим 2 троса кулисы. У них необходимо ослабить пружины. Для этого находим пластиковые кольца, которые зажимают резьбовые фикстаторы, беремся за них пальцами и отжимаем пружины «на себя» до упора. Затем поворачиваем их по часовой стрелке, тем самым фиксируя в крайнем нижнем состоянии. Данную процедуру необходимо произвести с обоими тросами.
3) Теперь идем в салон автомобиля, где снимаен накладку рычага МКПП. Для этого сначала вынимаем резиновый коврик в пенале за рукояткой МКПП, беремся за облицовочный кожух рукоятки и тянем на себя. После чего кожух должен спокойно отщелкнуться:

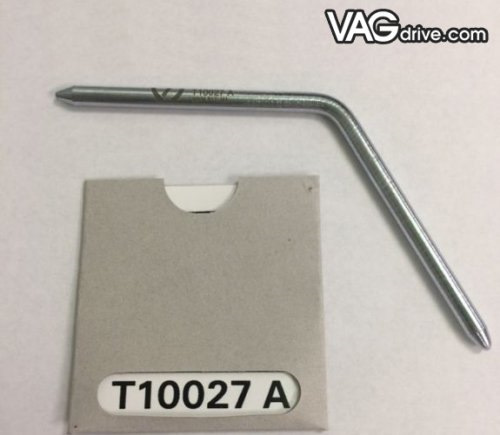

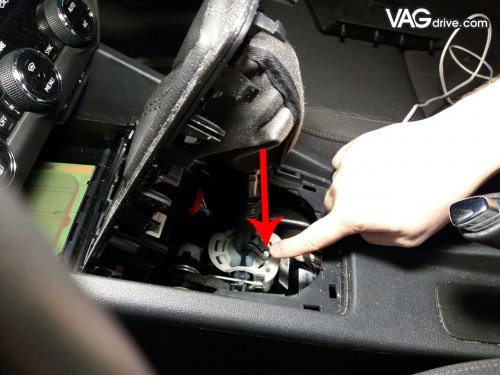

4) Под ним находим 2 отверстия, которые необходимо совместить специальным ВАГовским фиксатором: T10027 A
Но если данного инструмента нет, то вполне подойдет обычно сверло на 5мм. Сверло необходимо вставить в оба паза, тем самым зафиксировав положение рычага КПП.

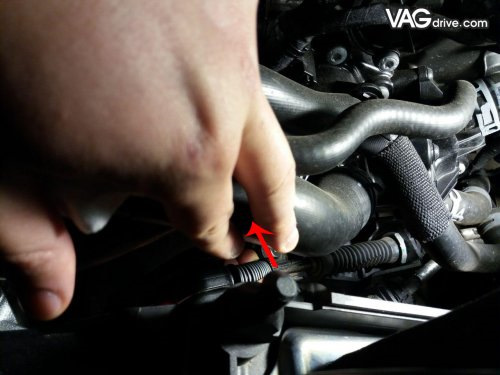

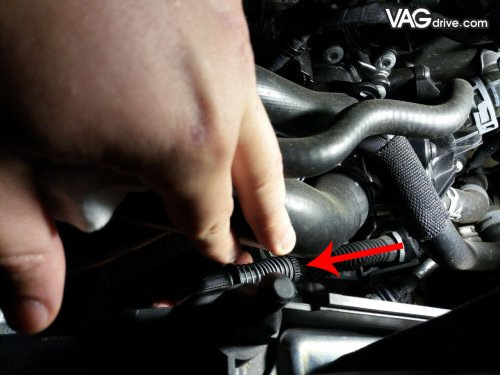

5) Теперь можно вернуться к подкапотному пространству и отщелкнуть пластиковые кольца на тросиках, которые фиксировали пружины. Делать это необходимо просто поворачивая их по часовой стрелке. Под действием пружины стопорный механизм вернется в свое исходное состояние:
6) Ну и последний штрих — снять фиксацию самой кулисы, надавив на нее одной рукой и повернув фиксирующий ключик против часовой стрелки в изначальное положение.
Также есть отличный ролик, где рассказывается и показывается данная процедура на снятой коробке передач:
73: Регулировка троса АКПП. Чудо!
Итак, уже более полугода мучает меня весьма ощутимый пинок с 1 на 2 передачу. Также сильный толчок при переключении с P на D. И еще чувство, что немного затягивает с переключением передач. Хотя переключение передач со второй и выше происходит незаметно, без толчков, пинков.
Я вообще по натуре паникёр)) В мыслях уже приговорил коробку)) Начал собирать деньги на полную замену жижи и фильтра, причем старая жижа — светлая, без запаха гари.
Тут, на днях, случайно наткнулся на одном форуме про то, что за некорректное переключение с 1-2 передачу, а также пинки, отвечает «правильная» регулировка троса АКПП. Я сразу же вспомнил, как осенью, при замене свечей, снимал трос с кронштейна, так как он мешался. Обратно поставил без всяких регулировок))
Глянул мануал. Исходя из написанного там, стопор тросика должен вылезать из резинового чехла на расстояние 1мм.(ниже на фото будет более понятно). Открыл капот. У меня стопор торчал гораздо дальше, не знаю, миллиметра на 3-4… К сожалению не сфоткал как было ДО.
(двигатель: 3S-FE, АКПП: А241Е-03).
Ниже приведу несколько фото для наглядности.
Регулируется просто, надо всего лишь два накидных ключа на 14. Ими чуть ослабляешь или подтягиваешь две гайки, которые крепят трос к кронштейну.
Также подтянул трос акселератора, а то он немного провис)) Ниже на фото, я пририсовал как примерно было до этого:
На всякий случай приведу картинку из мануала:
Теперь об изменениях. Результат превзошел все мои самые смелые ожидания!)))
С переключениями больше не тянет. Стало переключать заметно охотнее))
Что для меня удивительно, пропал толчок при переключении с P на D. Я не думал, что регулировка троса на это влияет…
Отмечу еще кое-что. До регулировки обороты двигателя на холостых (D + тормоз) часто падали до 550-600, из за этого машинку немного даже потряхивало, короче слабенькое такое троение.
После регулировки троса стоит ровно на 750 оборотах:
Пока падения не наблюдалось. Опять же, не уверен, влияет ли на холостой ход регулировка троса АКПП… Но результат есть определенно.
Короче очень и очень доволен! Всем, у кого наблюдаются пинки с 1й на 2ю, очень рекомендую))
П.С. С заменой жижи пока немного отложил, НО не забыл про нее!))
Что такое трос механической коробки передач: принцип работы и замена тросов МКПП
Даже с учетом того, что за последнее время спрос на автомобили с автоматической трансмиссией заметно вырос, автомобили, оборудованные механической трансмиссией, все также востребованы.
Коробка МКПП — устройство, в котором выбор передач осуществляется водителем вручную (механически). К тому же эта коробка относится к ступенчатым КПП, поскольку крутящий момент в ней изменяется ступенями.
Существует несколько видов МКПП, которые отличаются друг от друга схемой устройства и способом реализации управления. Отметим, что современные коробки на бюджетных авто тросовые (тросиковые МКПП). В этой статье мы рассмотрим, что представляет собой трос МКПП, а также как поменять трос МКПП в случае возникновения тех или иных неисправностей.
Механизм переключения и трос механической коробки передач
Итак, начнем с особенностей разных МКПП. В зависимости от количества ступеней, такие коробки передач могут подразделяться на:
Также МКПП выполняются по двум разным схемам и делятся на:
Далее остановимся более подробно на механизме переключения двухвальной коробки, где чаще всего в механизмах переключения использовано тросовое соединение. Рычаг двухвальной МКПП, как уже упоминалось выше, расположен дистанционно (на рулевой колонке либо в области центрального тоннеля) и соединен с коробкой тросами или тягой, расположенными отдельно от коробки.
Такое расположение имеет свои плюсы и минусы. Среди преимуществ можно выделить отсутствие вибраций рычага коробки, а также дистанционное расположение рычага коробки. Если говорить о недостатках, механизм менее долговечен, возможно не четкое включение передач, периодически требуется регулировка либо замена механизма.
Трос коробки передач: замена
При правильной эксплуатации МКПП необходимо не только следить за техническим состоянием этого узла, но и грамотно обращаться непосредственно с рычагом переключения передач. Так как основные неисправности в механической коробке возникают при неправильной работе водителя с рычагом переключения (резкие включения либо «дерганья»).
В этом случае могут выйти из строя механизмы переключения, синхронизаторы, валы, шестерни, тросы и т.д. Нельзя забывать и о том, что со временем система переключения передач, подвергаясь сильным нагрузкам, также может выйти из строя. Как следствие, отмечается нестабильное включение передач, сложности с включениями и т.п.
Итак, давайте рассмотрим, как поменять трос МКПП. Кстати, замена тросов МКПП практически ничем не отличается от замены тросов АКПП. Разница только лишь в количестве тросов. Последовательность действий при снятии тросов управления МКПП следующая:
Установка новых тросов проводиться в порядке, обратном порядку снятия. Также по окончании требуется отрегулировать привод управления коробкой передач. Обратите внимание, регулировки кулисы и других механизмов должны быть выполнены максимально качественно, чтобы добиться четкого и легкого включения передач.
Что в итоге
Важно понимать, что правильная эксплуатация МКПП (плавное переключение скоростей, переключения с небольшой паузой в «нейтрале» и т.д.) позволяет продлить срок службы не только самой коробки, но и механизма переключения (тросы МКПП, кулиса).
Правильная настройка переключения скоростей на велосипеде
Настройка переднего переключателя скоростей велосипеда. Как настроить?
Регулировка, настройка переднего переключателя, дело не сложное, если все делать внимательно и последовательно, но для начала нужно настроить задний переключатель, а затем приступать к переднему.
Весь процесс можно разделить на три этапа:
Для настройки нам понадобятся:
1) Фигурная отвертка;
4) Ключ на 9 (в некоторых случаях нужен шестигранник 4-5);
5) Тросик и рубашка троса (если ваши в плохом состоянии);
Первый этап — подготовка.
Для начала проверьте трос и рубашку троса (для этого ослабьте натяжной трос и достаньте его из рубашки), убедитесь в том, что трос нигде не расплетен, рубашка троса не «заломона». В случае если нет заломов и расплетений, а тросик все равно туго двигается в рубашке, почистите его от грязи, песка и смажьте.
Далее вымойте и почистите передний переключатель, хорошо вытрите и высушите его, а затем смажьте все подвижные части.
Закрутите «барашку», которая находится на монетках переключения передач, почти до самого конца (оставьте пару витков для регулировки). На этом этап подготовки закончен.
Второй этап — настройка переднего переключателя.
Установите переключатель так, что если бы вы смотрели на него сверху, рамка переключателя находилась параллельно передним звездам. (для регулировки высоты и угла переключателя расслабьте зажимной болт)
Для того, что бы отрегулировать высоту, установите цепь на большую звезду, зазор между рамкой и большой звездой должен быть 2-3 мм. Чем меньше этот зазор тем лучше переключение
Далее следует отрегулировать «завал цепи»(для того что бы цепь не падала при переключении на низшую и высшую передачи)
Установим цепь на маленькую звездочку спереди и на большую сзади
Теперь следует проверить как работает переключатель, вращая педали (поставьте велосипед на подставку или подвесьте заднее колесо), пошагово переключайте передачи в обе стороны. Если плохо переключается с больших звёзд на малые, необходимо ослабить тросик, вращая «барашку» на монетках, по часовой стрелке, а если плохо поднимается с малых на большие, против часовой стрелки.
Третий этап — проверка переднего переключателя.
После того как мы проверили работу переключателя на весу, нужно сделать это под нагрузкой, сядьте на велосипед и проедьте, переключая передачи. Передний переключатель должен работать плавно и четко, цепь не должна тереться о рамку .
Операция №1: как отрегулировать задние скорости на велосипеде любого типа
Приступая к процессу наладки заднего переключателя, следует ознакомиться с его конфигурацией. Стандартный модуль имеет пять регулировочных элементов:
Методика «как отрегулировать задние скорости на велосипеде» состоит из трех этапов.
Настройка ограничителей
Выполняется, как правило, один раз – при установке нового переключателя и с целью предотвратить цепь от соскакивания на крайних звездах кассеты. Последовательность действий такова:
Регулировка качества переброса
Является ключевой операцией в процессе, как настроить задний ряд скоростей на велосипеде как шоссейного, так и горного типа. Технология процесса проста: спереди и сзади устанавливаются самые маленькие звездочки; вращением регулировочного барабана добиваются, чтобы переброс срабатывал четко и мгновенно:
Регулировка натяжителя (высоты направляющего ролика или угла наклона цепи)
В технологии «как отрегулировать сзади скорости на велосипеде» данная наладка имеет целью при прочих равных условиях улучшить качество переключения скоростей.
Спереди устанавливается самая маленькая звездочка, сзади – самая большая. Вращая винт, направляющий ролик приближается или удаляется от звездочки. Задача – добиться зазора между роликом и звездочкой в 3-5 мм.
Задний переключатель скоростей
Переключатель скоростей передач является важной деталью многоскоростного велосипеда. Благодаря этойсоставляющей, становится возможным передвижение в экстремальных условиях, к которым можно отнести движение против ветра, подъемы, плохое качество дороги
Со всеми этими проблемами и должен справляться трансмиссионный узел. От отлаженной работы переключателя скоростей зависит качество езды и безопасность велосипедиста. Этот навык является очень полезным, и каждый владелец велобайка должен научиться самостоятельно регулировать переключатель скоростей передач. Произвести регулировку велосипедных переключателей передач самостоятельно под силу каждому велосипедисту. Нужно детально изучить теорию, прочитав инструкцию, либо воспользовавшись советами опытных владельцев байков.
Перед настройкой переключателя, необходимо сделать регулировку заднего переключателя. Значительно облегчит весь процесс регулировки выставление велосипеда в правильное положение (колесами вверх). Так, все необходимые детали будут на виду, и подобраться к ним будет значительно проще.
Причины плохого переключения скоростей:
Если вы наблюдаете повреждение, деформацию и износ составляющих деталей, их необходимо заменить так как они практически не подлежат восстановлению.
Если все детали исправны, займитесь регулировкой переключателя. Из чего состоит переключатель скоростей? Составляющие детали переключателя скоростей следующие:
Шоссейные переключатели
Shimano также производят шоссейные переключатели SORA и TIAGRA. Говоря о переключателях, также стоит коснуться шифтеров (манеток находящихся на руле). На детских и бюджетных велосипедах часто устанавливаются шифтеры револьверного типа, переключение которыми осуществляется простым вращением как ручкой газа на мотоцикле. Плюс таких шифтеров в том, что они имеют небольшую стоимость и можно быстро переключиться на несколько передач одним вращением кисти
Минус же в том, что тяжело переключиться на какую-то определённую передачу, и есть вероятность случайно переключить, неосторожно взявшись за руль. Поэтому самыми распространёнными являются триггерные шифтеры
Переключать передачи такими шифтерами очень легко. Два рычага находятся под указательным и большим пальцами у Shimano, и оба под большим пальцем у Sram. Один раз прокатившись на велосипеде с такой системой переключения, вы сразу же запомните, какой рычаг понижает, а какой повышает передачу. Кроме того на шоссейных велосипедах бывают переключатели на раме, а также совмещённые с тормозной ручкой.
Регулировка тормозов.
Неправильная настройка тормозов — прямой путь к потере управления байком и увеличению вероятности аварии. Чтобы настроить тормоза на велосипеде, необходимо, прежде всего, определить их тип — дисковые или ободные. Следующий шаг — проверка работоспособности тормозной системы вхолостую. Обычно после такой проверки приходится подтянуть трос, чтобы при нажатии тормозной ручки она не касалась руля. Для дисковых тормозов, как правило, этого достаточно. Регулировка ободных тормозов может включать настройку колодок: их устанавливают симметрично, параллельно ободу и на расстоянии в 1 мм от него.
Регулировка и настройка заднего переключателя скоростей велосипеда
После того как мы закончили подготовительные работы можно переходить к настройке заднего переключателя велосипеда. Для этого нам понадобится минимум инструментов и усилий.
Что делать если не получается настроить задний переключатель скоростей велосипеда
Существует несколько методов решения этого вопроса. Но если стандартная инструкция настройки не сработала, для настраивания заднего переключателя скоростей нужно:
Регулятор фиксируется болтами. Его необходимо выставить в крайнее положение. После чего, цепь необходимо сместить в таком порядке: передняя кассета – самая большая по диаметру звезда, задняя наоборот – наименьшая.
Основные правила настройки
Точная настройка велосипедной коробки зависит от установленной высоты подъема и угла переключателя.
Установка угла держателя
Чтобы поставить систему под правильным углом надо переключатель скоростей установить параллельно передним звёздам (вид сверху).
Любое смещение угла будет отражаться на качестве езды:
Фиксация высоты держателя
Высота установления переднего скоростного переключателя отражается на точности передач.
Если механизм расположить ниже положенного уровня, велоцепь перестанет нормально перемещаться по звездам.
Если держатель расположен выше положенного, то переключение цепей происходит с задержкой или неправильно.
При правильном расположении между верхним зубчиком большой звезды и наружной панелью остается максимально допустимое расстояние 2 мм.
Меньший зазор делает переключение передачи более чётким.
Настройка переднего переключателя скоростей на велосипеде с регулировкой высоты:
Данные действия производятся до достижения оптимального зазора (в одну монетку) между зубчиками малой звезды и нижним краем панели механизма.
При установке необходимо учитывать размеры трансмиссионных звёзд: если звездочка больше оптимального размера для переключателя, то он будет задеваться зубчиками звезды и расстояние зазора надо увеличивать.
Если размер звезды меньше положенной нормы, передача скоростей останется четкой, но цепь будет задевать раму при переключении на малые звезды.
Чтобы не испортить трансмиссионную систему следует настраивать ограничитель велоцепи.
Задний переключатель скоростей
Переключатель скоростей передач является важной деталью многоскоростного велосипеда. Благодаря этойсоставляющей, становится возможным передвижение в экстремальных условиях, к которым можно отнести движение против ветра, подъемы, плохое качество дороги
Со всеми этими проблемами и должен справляться трансмиссионный узел. От отлаженной работы переключателя скоростей зависит качество езды и безопасность велосипедиста. Этот навык является очень полезным, и каждый владелец велобайка должен научиться самостоятельно регулировать переключатель скоростей передач. Произвести регулировку велосипедных переключателей передач самостоятельно под силу каждому велосипедисту. Нужно детально изучить теорию, прочитав инструкцию, либо воспользовавшись советами опытных владельцев байков.
Перед настройкой переключателя, необходимо сделать регулировку заднего переключателя. Значительно облегчит весь процесс регулировки выставление велосипеда в правильное положение (колесами вверх). Так, все необходимые детали будут на виду, и подобраться к ним будет значительно проще.
Причины плохого переключения скоростей:
Если вы наблюдаете повреждение, деформацию и износ составляющих деталей, их необходимо заменить так как они практически не подлежат восстановлению.
Если все детали исправны, займитесь регулировкой переключателя. Из чего состоит переключатель скоростей? Составляющие детали переключателя скоростей следующие:
Регулирование давления воздуха в шинах
Давление в колесах надо проверять перед каждой поездкой. Изменения температуры воздуха оказывают влияние на давление в колесе, а также давление имеет свойство уменьшаться с течением времени.
Что надо сделать: как правило, давление в шинах должно быть как можно ниже. Рекомендуемое давление шин можно найти на боку колеса. Если не хотите рисковать и повредить шины, надо поддерживать низкое давление. Это обеспечит более мягкую и щадящую поездку, а также улучшит силу сцепления.Как отрегулировать: Необходимые инструменты очень просты: нужен измеритель давления и насос, подходящий к клапану (Presta или Schrader). Большинство измерителей давления и насосов подходят к обоим типам клапанов. Вы также можете купить отдельный адаптер для клапана.
Ниже приведена инструкция по регулированию давления. У вас могут появиться другие предпочтения, отличающиеся от нижеприведенных, когда вы станете более опытным велосипедистом. Отрегулируйте давление пропорционально вашему весу: Если вес колеблется от 45-70 кг: используйте минимальное давление. Если вес 70-90 кг: прибавьте от 0 до 5 фунтов на квадратный дюйм до минимума. Если ваш вес более 90 кг: прибавьте от 5 до 10 фунтов на квадратный метр до минимума.
ПРАВИЛЬНО ПЕРЕКЛЮЧЕНИЕ
Правильное переключение скоростей обуславливается одним главным правилом, соблюдение которого является очень важным – при езде нужно следить, чтобы цепь не перекашивалась. Такое может случиться, если цепь зацеплена на противоположных крайних позициях передних и задних звезд. При таком расположении цепи, она цепляется за все возможные и невозможные препятствия, подвергается неравномерной нагрузке и гораздо быстрее изнашивается.
Вот несколько советов, которые помогут вам правильно переключать скорости:
