Как отрегулировать смесь на инжекторе

Эксперименты с ручным управлением составом смеси на инжекторном движке.

У карбюратора, при всей его конструктивной громоздкости по сравнению с инжектором, есть один плюс: если тебе не нравится текущий состав смеси, откорректировать его можно с помощью банальной отвертки и пары жиклеров. На инжекторном же движке понадобится ноутбук с недешевым софтом, а также умение с этим софтом обращаться. Но это если все делать по науке, а если по-колхозному, то можно и проще \ почти бесплатно. Этим я и озадачился, частично чтобы понаблюдать как 465Q ведет себя на разных смесях, частично просто потому что меня, как моториста, раздражала сама по себе невозможность что-нибудь подправить в консерватории. Суть методы заключается в коррекции сигнала датчиков: к примеру, если в прошивке прописано обогащение смеси при понижении температуры воздуха, то, вручную увеличив сопротивление термодатчика, мы заставим мозг лить больше бензина. Варианты следующие:

2. ДАД и ДК.
Датчикам этого типа откорректировать сигнал чуть сложнее. Тот же самый переменник на 10КОм (для ДК может понадобиться больше) подключается таким вот образом:

На массовый провод одна из боковых ног цепляется если нужно понизить напряжение сигнала, если же нужно повысить, то она цепляется на +5в. Понижение сигнала любого из датчиков ведет к обеднению смеси и наоборот.

Что касается практики, то единственный датчик, которому мозг доверяет безусловно — это лямбда, поэтому если вам по какой-то причине нужно корректировать смесь регулярно, то модифкатор паять надо именно к ней. Все манипуляции с ДАД и ДТВ мозг проверяет по лямбде и при отклонении смеси от стехиометрии врубает топливную коррекцию, поэтому надолго что-то изменить с помощью этих датчиков можно только отключив обе лямбды. Тогда мозг переходит в аварийный режим, зажигает желтый глаз и тут уже ему можно накрутить что угодно: контролировать состав смеси нечем. Второй вариант — понемногу подкручивать сигнал пока мозг не упрется в границы возможностей коррекции (+\- 50% в моем случае) и если крутить дальше, он ничего не сможет сделать.

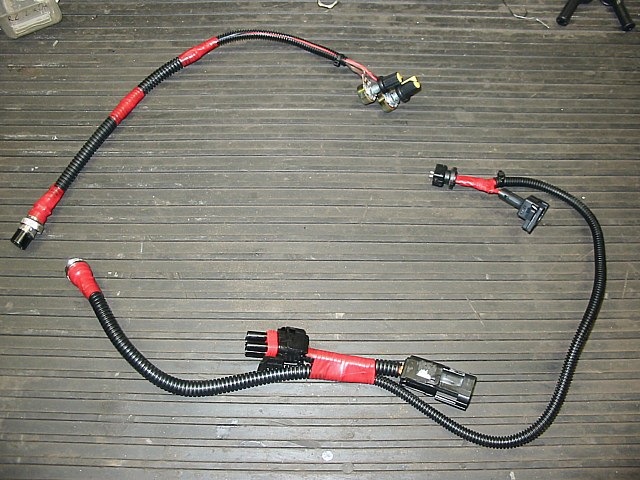

Лично мне было лениво лезть под машину и возиться с пайкой нержавеечной проводки, поэтому я таки допаял модификаторы к ДАД и ДТВ. Все сделал на разъемах, чтобы их можно было быстро и безболезненно удалить из машины.

Итоги наблюдений.
Разочарую любителей экономить бензин: обеднение смеси сильно бьет по динамике, повышает внутреннюю температуру движка, и при этом практически не дает никакой экономии. А небольшое обогащение улучшает динамику, причем на халяву — расход не растет. При дальнейшем обогащении растут и динамика, и расход.

Единственное, чего я не понял — по каким принципам делфайный мозг рулит зажиганием. При любых манипуляциях с датчиками углы оставались более-менее теми же и зависели только от оборотов и нагрузки. При этом датчика детонации на движке нет. По свечам проверяет? Или лепит по универсальной карте, такое вообще бывает? Буду благодарен если кто подскажет.

UPDATE: Очень мне это ручное управление пригодилось когда сначала сдохли лямбды, а потом я воткнул неродной распредвал и штатная прошивка вообще стала не актуальна. Крутилками накрутил нужные режимы и оно прекрасно поехало.

Источник

Как отрегулировать и настроить инжектор своими руками

Здравствуйте, уважаемые автовладельцы! Многие еще помнят те времена, когда нашими народными автомобилями были легендарные Москвичи и Жигули.

И каждый уважающий себя автолюбитель, вооружившись ключом и отверткой, считал своим долгом отрегулировать, под себя, карбюратор своего автомобиля.

Бензиновые двигатели современных автомобилей оборудуются инжекторной системой подачи топлива. Данная система полностью завязана на электронный «мозг» автомобиля и отладить ее работу ключом и отверткой вряд ли получится.

Нынешние автолюбители, желающие большую часть операций, по техническому обслуживанию своего автомобиля, проводить самостоятельно, имеют в своем арсенале, наряду с ключами и отвертками, компьютеры со специальным программным обеспечением.

Самостоятельная регулировка инжектора

Став обладателем автомобиля с инжекторной системой впрыска топлива, чаще, не совсем нового, большинство из нас в ходе эксплуатации начинает замечать в работе двигателя, определенные отклонения, которые хотелось бы исправить. То нам тяги маловато, то вроде топлива ест больше положенного, то работает не ровно. Именно в таких случаях и необходима регулировка инжектора.

Для проведения регулировки инжектора самостоятельно, вам необходим ноутбук, с установленным программным обеспечением, соответствующим марке вашего автомобиля и кабель для подключения к бортовому компьютеру. Бортовой компьютер имеет свою прошивку, «мозг» автомобиля, с помощью которой и происходит управление всеми процессами.

Подключившись к бортовому компьютеру, вы сможете наблюдать параметры автомобиля, а также присутствующие ошибки. Обладая определенным багажом знаний, вы без труда, самостоятельно удалите ошибки.

А при помощи нестандартных прошивок, добыть которые сейчас не составляет большего труда, сможете внести изменения в основную прошивку бортового компьютера автомобиля, и таким образом настроить под себя динамику своего железного друга.

Чип-тюнинг: настройка инжектора «под себя»

Настройка инжектора или чип-тюнинг – это доработка электронной системы управления двигателем с целью получения максимально возможного улучшения его эксплуатационных характеристик.

На экспериментальном автомобиле заводское программное обеспечение дорабатывается и адаптируется к местному топливу, конкретным погодным условиям, доводятся до совершенства настройки по расходу топлива.

И только потом, при помощи доработанного программного обеспечения, проводится настройка инжектора вашего автомобиля.

В итоге, ваш автомобиль получит:

Настоятельно рекомендуется, настройку инжектора доверять квалифицированным специалистам, работающим с лицензионным программным обеспечением. Установка непроверенного программного обеспечения может порадовать вас спортивными результатами вашего автомобиля, но недолго. Далее, как правило, следует дорогостоящий ремонт двигателя.

Регулировка холостого хода на инжекторе

Одним из исполняющих органов работы двигателя является регулятор холостого хода (РХХ), который представляет собой шаговый электродвигатель с конусной иглой.

РХХ регулирует подачу воздуха в двигатель, получая команды от бортового компьютера. Именно его неисправности вызывают плавающие обороты двигателя.

Регулировка холостого хода инжектора выполняется в следующем порядке:

Инжекторная система впрыска топлива, несмотря на свою кажущуюся сложность, вполне поддаётся регулировке и настройке. При качественном и своевременном проведении мероприятий по ее техническому обслуживанию, она долгие годы будет радовать вас безупречной работой.

Источник

Как обеднить смесь на инжекторе

Инжекторная система, по сравнению с карбюратором, уже имеет ряд преимуществ, связанных с уменьшением расхода топлива и повышением мощности приблизительно на 10 % при одинаковых объемах двигателя. Регулировка датчиков и соблюдение рекомендаций производителя по выбору бензина позволяет дополнительно как снизить расход топлива на инжекторе, так и предотвратить износ деталей.

Содержание статьи

Регулировка датчиков для экономии бензина на инжекторе

На регуляцию режима образования и доставки топливовоздушной смеси влияют тип и настройки инжекторной системы. Сейчас чаще всего на машинах установлен многоточечный (распределенный) впрыск, который постепенно вытеснил моновпрыск, оставшийся на старых моделях автомобилей. В такой распределительной системе форсунки устанавливаются на впускном тракте каждого отдельного цилиндра, а при комплектации последовательным типом агрегата, горючее подается непосредственно в камеру сгорания. Соответственно отладка каждого датчика прямо или опосредованно, но влияет на расход топлива.

Среди видов распределительного впрыска последовательный или фазированный тип сейчас применяется практически повсеместно. За 1 рабочий цикл каждая форсунка открывается непосредственно перед тактом впрыска, производящегося прямо в цилиндр. Там происходит управление длительностью и фазой впрыска.

Одна из причин снижения экономичности – закоксовывание впускного клапана, неомываемого топливом.

Поскольку инжекторные системы работают путем передачи данных с датчиков на контроллер, а ЭБУ в результате управляет целым рядом систем (электро-бензонасосом. форсунками, модулем зажигания, регулятором холостого хода и др.), рассмотрим самые распространенные проблемы с датчиками, приводящими к излишнему расходу топлива.

Так как экономить топливо на инжекторе в этом случае можно путем замены датчиков, необходимо установить факт неисправности и погрешности в работе. Для этого существует способы:

Как экономить бензин на инжекторе простыми способами

Самый простой и часто очень действенный способ уменьшения расхода топлива – прочистка инжектора, поскольку при загрязнении нарушается правильная форма факела распыления. При этом ввиду задержки переключения передач меняются и динамические характеристики разгона автомобиля.

К схожим профилактическим мерам относится очистка засоренного воздушного фильтра. Он влияет на достоверность передаваемых данных на электронный блок управления и опосредовано – на расчет удельного расхода бензина при заданной нагрузке.

Неполадки в работе катализатора приводят к тому, что он сопротивляется выходу выхлопных газов. Это приводит к недостаточному разряжению в выпускном коллекторе, а это, в свою очередь, – к передаче искаженной информации о возросшей нагрузке. Система, реагируя на якобы выросшую нагрузку, увеличивает подачу горючего, избыточно обогащая топливовоздушную смесь. К выходу из строя катализатора приводят использование бензина качества худшего, чем рекомендовалось производителем. Поэтому и совет соблюдать требования по качеству топлива – один из первых и самых распространенных.

Содержание

Настройка смеси воздух/топливо (AFR) — это сделать смесь оптимальной для сгорания в двигателе.

AFR — отношение воздуха к топливу в камере сгорания двигателя.

Идеальное соотношение топлива и воздуха для бензиновых двигателей (стехиометрической смесь) = 14.7/1 (AFR ) для бензина / дизеля.

14,7 г воздуха на 1 г бензина.

Под каждое топливо нужно свое соотношение топливо/воздух.

Бедная или богатая смесь. Топливовоздушная смесь может быть бедной или богатой.

Бедная смесь (инжектор), признаки и последствия

Настройка смеси

Бедная смесь последствия — на высоких оборотах, с полной нагрузкой, уровень детонации достигает катастрофических последствий. Прогорание или сплавления поршня, выгорание клапанов или свечей зажигания. Повышение температуры и потеря мощности это самое простое что может случится с двигателем при детонации. Обычно это заклинивший и перегретый мотор.

Богатая смесь (инжектор), признаки и последствия

Настройка смеси

Богатая смесь признаки

Богатая смесь последствия — длительная работа двигателя на богатой смеси может привести к поломке поршней и выходу из строя свечей.

Причины образования богатой смеси инжекторного двигателя

Лямбда-датчик

Показания лямбда-датчика — это отношение текущей смеси к идеальной.

Пример: текущая смесь- воздуха 12.8 г. Показания лямбда-датчика 0.87=12.8 / 14.7

ЭБУ учитывает показания лямбда-датчика только при равномерном движении.

При ускорении, торможении и прогреве ЭБУ не учитывает показания лямбда-датчика и работает по программе.

При настройке, необходимо поймать переход от бедной смеси в богатую. От этой точки сделать чуть побогаче.

Показания лямбда-датчика при этом скачут от 0 до 1. Точка перехода, примерно, 0.45.

Для остальных режимов работы двигателя применяют широкополосый датчик.

Воздух — главным в оптимальном образовании топливо-воздушной смеси является ДМРВ

Если по линии подачи бензина все в порядке, то главным в оптимальном образовании смеси является ДМРВ (датчик массового расхода воздуха ). На основе его сигналов ЭБУ подает бензин. На выходе стоит «контролер» (лямбда зонд) и «нюхает» выхлопные газы. Он определяет чего много — бензина или воздуха и сообщает ЭБУ. ЭБУ корректирует подачу бензина.

Когда вы меняете расходомер на неродной ( VAF на MAF), то:

Датчик температуры входящего воздуха

Для решения проблемы датчика температуры входящего воздуха есть два пути:

Двигатель

У двигателя несколько режимов работы:

холостой ход и прогрев

Резкое ускорение, торможение — это резкое воздействие на поток воздуха (дроссельная заслонка). Получаем пульсации и завихрения.

Резкое ускорение — воздуха много, а бензина мало. Добавить бензина в экстренном порядке — должен включиться ускорительный насос.

Резкое торможение — воздуха мало, бензина много. Добавить воздуха в экстренном порядке — должен открыться дополнительный канал подачи воздуха.

Для обоих режимов — должен сработать «замедлитель» открытия дроссельной заслонки. Узел дроссельной заслонки снабжен системой плавного сброса газа — чисто механической системой-демпфером, сбрасывающим обороты не резко, а плавно при отпускании педали акселератора. Вот, похоже, именно его регулировка и позволила, по крайней мере сейчас проверено, что это именно так, обеспечить плавное снижение оборотов двигателя без передергивания.

Решение проблемы при плохой работе двигателя:

6. Идем по линии подачи воздуха :

Настройка смеси воздух/топливо (AFR)

Цель настройки — получить максимальную мощность и максимальный момент при резком ускорение, с умеренным расходом в городском режиме и на трассе.

Для настройки смеси есть два пути:

Чем выше обороты тем топливо-воздушная смесь должна быть богаче, и тем угол зажигания должен быть ранним.

Не забудьте перед началом работы механический угол опережения зажигания выставить по стробоскопу.

Список причин бедной смеси на инжекторе. Что нужно проверить и как это сделать?

Что такое бедная и богатая смесь?

Добро пожаловать! А что такое богатая смесь подскажите пожалуйста если вам не трудно? А бедная тогда что такое? Такие вопросы нам задают в основном молодые парни, более старшее поколение этим не интересуются и поэтому многим людям приходиться всё подробно объяснять что да как, так вот чтобы больше не объяснять мы написали данную статью в которой ответили на этих два вопроса как можно было подробнее, но всё же если у вас появились ещё какие либо вопросы, тогда задавайте нам их в комментариях и мы на них тоже ответим!

Примечание! В самом конце статьи, размещён очень интересный видео-ролик про то как при помощи бедной смеси можно будет экономить топливо на автомобиле, но прежде чем приступить к его просмотру прочтите полностью саму статью, для того чтобы вы хоть немного понимали что такое бедна и что такое богатая смесь!

Теперь поближе подберёмся к системе питания, для этого вам нужно просто понять какие детали относятся к этой системы и вы уже в дальнейшем будете понимать когда речь будет идти о системе питания, так вот к этой системе относятся все те детали которые подают топливо и все те которые подают воздух в цилиндр, вот к примеру на инжекторных автомобилях система питания выглядит следующим образом:

А если брать карбюраторные автомобили, то в них система питания состоит так же из деталей которые относятся к подачи топлива и к деталям которые относятся к подачи воздуха в цилиндры, для примера смотрите схему автомобиля ВАЗ 2109:

Что такое богатая смесь?

Любой вид смеси подразумевает в себе смесь топлива и смесь воздуха, данное сочетание в основном бывает 1 к 14, либо же 1 к 12 и т.д. На самом деле это говорит вот о чём, а именно 1 килограмм бензина приходиться на 14 килограммов воздуха и тоже самое со вторым значением, а именно 1 килограмм бензина приходиться на 12 кг воздуха и т.д.

Это так называемая смесь, самый нормальный уровень смеси бывает где то в районе 1 к 14, на данном уровне и машина будет прилично ехать и расходовать топлива она будет тоже не очень много, но если вы захотите обогатить данную смесь, то есть воздуха сделать меньше а бензина больше, то можете богатить её до 1 к 12, при таком сочетании бензина будет тратиться больше чем при предыдущем сочетании, да и это понятно потому что 1 кг топлива уже приходиться на меньше кг воздуха, поэтому и топлива будет тратиться быстрее, но автомобиль будет ехать получше, чем на предыдущем составе смеси.

Но богатить сильно очень смесь нельзя, к примеру нельзя делать 1 кг топлива к 5 кг воздуха, потому что если смесь будет настолько богатая, то в связи с этим у вас двигатель перестанет нормально ехать, а самое главное двигатель будет очень быстро греться и появиться никому не нужная детонация, которая очень пагубно влияет на мотор и сокращает его ресурс в очень приличное количество раз, поэтому как вы уже из этого поняли сильно богатить смесь нельзя примерно 1 к 12 либо же 1 к 13 будет достаточно. (О том что такое детонация и почему она так пагубно влияет на двигатель, вы можете посмотреть в статье под названием: «Что такое детонация двигателя?»)

Теперь ещё пару слов об сильно обогащённой смеси, замечали ли вы когда ни будь чёрный дым из глушителя какого либо автомобиля? В основном такой дым бывает как раз таки из-за переобогащенной смеси в автомобиле, поэтому если вы сегодня настраивали сами карбюратор или же отдавали его кому ни будь, а после настройки у вас из трубы начал валить чёрный дым, то это говорит о том что карбюратор был настроен неправильно и тем самым смесь была очень сильно переобогащена, после этого машина должна начать ехать хуже, расход топлива тоже должен увеличиться и соответственно этот самый чёрный дым начнёт валить из выхлопной трубы автомобиля.

Примечание! Кстати с инжектором тоже произойдёт такая же ситуация как и с карбюратор ситуация которая описана чуть выше, если машину с распределённым впрыском топлива (Инжектор) отдать в руки не очень опытному настройщику, и он как говориться в народе неправильно прошьёт мозги, тем самым из трубы может тоже начать валить чёрный дым и будет это говорить о том что смесь лишнего переобогащена, и тем самым как уже было сказано увеличиться расход топлива, машина станет хуже ехать, появиться детонация и ещё много чего другого, поэтому отдавайте прошивать мозги на своём автомобиле опытным людям и карбюраторы настраивать тоже не отдавайте кому попало!

И в завершение отметим пару фактов из-за которых смесь сама может богатиться, без вмешательства при этом в карбюратор, к примеру одним из таких факторов является сильно загрязненный воздушный фильтр, потому что когда он загрязнён воздуха начинает попадать в цилиндры мало а бензина будет подаваться столько же и поэтому смесь будет сама богатиться что приведёт в дальнейшем к уменьшенному ресурсу у двигателя. (Это относиться только лишь к карбюратору, потому что в инжекторе сами мозги распределяют сколько нужно подавать топлива в двигатель, вот к примеру вы выставили 1 к 14 и всегда инжектор столько и будет подавать в цилиндры)

Что такое бедная смесь?

Примечание! Прежде чем начать читать про бедную смесь, прочтите обязательно ещё про богатую, потому что там всё основное было сказано и разжёвано, поэтому здесь вы можете что то не понять!

Что то мы заговорились слишком о богатой смеси, надо вам же ещё и о бедной рассказать что к чему, в общём как вы уже поняли нормальная смесь идёт примерно 1 к 14 л, но это можно и обогатить максимум до 1 к 12 машина будет ехать действительно лучше, но расход к сожалению станет тоже больше, но так же эту смесь ещё можно обеднить максимум тоже где то до 1 к 16, при такой бедной смеси двигатель будет потреблять меньше топлива, но к сожалению ехать будет хуже, все эти значения где написано максимум действительно будут практически не влиять на двигатель, то есть ресурс у него не будет уменьшаться и не будет увеличиваться при этом, но если выйти за эти пределы, то ресурс и ездовые качества уже по не многу начинают страдать и тем самым двигатель плохо едет и быстрее изнашивается.

Так вот вернёмся снова к бедной смеси, в общём мы поняли то что смесь определяется только лишь по бензину, то есть если бензина в цилиндр попадает больше а воздуха меньше то смесь становиться богатой бензином, а если бензина начинает в цилиндр попадать меньше то смесь становиться бедной бензином и вследствие чего двигатель начинает хуже ехать, но при бедной смеси последствия тоже очень серьёзные такие же примерно как и при богатой, но вы скажете а почему, в бедной смеси воздуха вить много а бензина совсем то чуть-чуть, какие отсюда могут быть серьёзные последствия если бензина то мало и гореть соответственно то нечему, спросите вы? Давайте мы вам объясним всё по подробней.

Помните уроки пожарной безопасности, там говорилось нельзя открывать окна когда в квартире начался пожар, нельзя махать чем ни будь в сторону огня, а надо либо выбираться либо же всё засыпать песком, либо же водой если есть возможность, помните такое? Так вот и с бедной смесью всё идентично, а именно воздуха много а бензина очень мало и в связи с этим начинается жуткая детонация в двигателе которая убивает по не многу поршни и другие детали.

Кстати когда такое случается, то есть когда воздуха много а бензина мало, то смесь обычно бывает очень высокой температуры (Для примера возьмём зажигалку), мы когда зажигаем зажигалку и подносим к ней руку пламя хоть и маленькое но оно настолько горячее, что можно запросто оставить ожоги на руке, но это пламя очень обеднено, его как уже сказали ранее мало, но воздуха которое поддерживает это пламя очень много и поэтому смесь получается бедной но очень при этом горячей, поэтому слишком бедная смесь так же опасна как и слишком богатая, просто на данном виде смеси (На слишком бедной) автомобиль не сможет очень долго работать, потому что нечему гореть, он будет в основном у вас только глохнуть, но если будет зажигаться всё же смесь то она будет наносить очень сильный урон, поэтому смесь всегда держите в нормальном сочетании бензина и воздуха, примерно около 1 к 14, считается более менее нормально, но так же и 1 к 15 является тоже нормальном значением и 1 к 13 тоже является нормальным сочетанием смеси, в общём где то в этих пределах.

Дополнительный видео-ролик: Если вас интересует о том как с помощью бедной смеси можно добиться экономии вашего топлива, а так же если вы вообще хотите вникнуть в сам термин бедная смесь и более углублённо об нём узнать, тогда просмотрите виде-ролик который располагается чуть ниже, там сказано много чего полезного и поучительного!
