Рулевой редуктор УАЗ 469
Автомобиль УАЗ 469 оборудован механическим рулевым управлением. Оно состоит из рулевой колонки, редуктора и привода. Воздействие на механизм осуществляется из кабины автомобиля с помощью рулевого колеса. В процессе эксплуатации могут возникать различные неисправности рулевого редуктора. Для восстановления его работоспособности необходим ремонт или регулировка.
Устройство рулевого редуктора УАЗ 469
Рулевой редуктор автомобили УАЗ 469 представляет собой узел, служащий для поворота передних колес автомобиля. Устройство рулевого редуктора УАЗ предусматривает снижение усилий, прилагаемых водителем к рулевому колесу при движении автомобиля.
Картер рулевого редуктора УАЗ устанавливается на раме автомобиля. Узел фиксируется с левой стороны по ходу движения. Крутящий момент от рулевой колонки к редуктору передаётся с помощью карданного вала.
Рабочая пара рулевого редуктора автомобиля УАЗ-469 состоит из глобоидального червяка и ролика двухгребневого типа. Червяк связан с валом, на который передаётся усилие рулевого колеса. Ролик устанавливается на одном валу с сошкой рулевого механизма. Таким образом, при вращении червяка ролик вместе с сошкой смещаются в определенную сторону. Для предотвращения проскальзывания вала, сошка установлена на мелкие шлицы.
При положении колёс для движения по прямой ролик должен находиться по центру червяка. Для правильности установки сошки шлицевое соединение оснащено сдвоенными единицами. Это исключает вероятность неправильной установки детали.
Ремонт рулевого редуктора УАЗ-469
В некоторых случаях может потребоваться ремонт рулевого редуктора. Для того чтобы выполнить работы по ремонту, не обязательно наличие профильного образования. С задачей справится человек, имеющий минимальные технические знания. Разборка рулевого редуктора осуществляется в следующей последовательности.
После разборки все детали очищают от смазочного материала и металлической стружки, образовавшейся в результате трения. Проводится деффектовка деталей. Вышедшие из строя части необходимо заменить новыми. Сборка и установка узла осуществляется в обратной последовательности. После сборки необходимо провести регулировку рулевого редуктора.
Регулировка рулевого редуктора УАЗ 469
При наличии люфта в рулевом управлении, превышающего норму, необходимо в первую очередь проверить работоспособность крестовины рулевого карданного вала и шарниров рулевых тяг. Сильный износ деталей рулевого управления может привести к возникновению люфта. Если шарниры рулевых тяг и крестовина не изношены, потребуется регулировка узла.
Регулировка момента затяжки подшипников червяка
Чтобы отрегулировать момент затяжки подшипников червяка, необходимо демонтировать узел с автомобиля. После снятия рулевого редуктора необходимо неподвижно зафиксировать его. Для этого используют тиски. После этого регулировка осуществляется в следующей последовательности:
Регулировка зацепления червяка с роликом
При износе ролика или червяка появляется люфт в рулевом управлении. Для его устранения не требуется снятие узла с автомобиля. Регулировка осуществляется при установленном на автомобиль редукторе. Для устранения люфта необходимо:
После регулировки зазора в зацеплении червяка с роликом следует проверить усилие, прилагаемое к рулевому колесу. Слишком сильно закрученный регулировочный винт приведет к повышенному трению деталей рулевого редуктора и к быстрому их износу.
Перед разборкой и регулировкой редуктора следует проверить работоспособность других частей рулевого управления. Разборку и сборку узла можно провести без использования специализированного оборудования.
После правильной регулировки рулевого редуктора на автомобиле УАЗ 469 допустимый максимальный люфт должен составлять не более 10о. Превышение этого показателя свидетельствует о нарушениях в работе других частей рулевого управления.
Видео: Ремонт и регулировка
Регулировка рулевого
С самого приобретения меня напрягал большой люфт на рулевом колесе, блин сантиметров 20 наверное, точно не мерил. И вот начитавшись умных форумов решил подрегулировать. Снимать редуктор конечно не хочется и поэтому решил пойти простым путем — крутить регулировочный болт. А до него добраться это целая история. Что бы открутить крышку на 30, надо:
1. Открутить боковые кожухи радиатора
2. Открутить левую тягу радиатора и отогнуть в сторону
3. Открутить диффузор и надвинуть его на двигатель (не хотелось вынимать)
4. Одеть на крышку головку на 30, вставить карданчик, одеть удлинитель и одеть ручку с трещоткой.
Далее собственно болт,
который я начал крутить по часовой стрелке. сделал несколько оборотов — люфт не ушел, стало туго крутиться рулевое колесо, начали чувствоваться какие то типа неровности при прокручивании. Пришлось крутить назад до прошлого состояния. Так и оставил пока.
А теперь вопрос — можно ли как то отрегулировать не снимая? Или придется все таки снять и разобрать? Я так думаю там с рождения ничего не регулировалось.
В итоге:
Снял РР, разобрал, промыл, собрал, отрегулировал. Теперь люфта как такового нет — в положенных допусках.
Заодно проверил наконечники тяг, подтянул гайки на шпильках крепления рычага поворотного кулака — почему то ослабли и видимо здесь была главная причина люфта. Все поставил на место и теперь все отлично.
Регулировка рулевого редуктора и сошка в центральном положении
Регулировка рулевого редуктора и замена рулевых наконечников.
Доброго времени суток господа, после установки 35 колёс, да и последние месяцы до этого, на машине стало неприятно передвигаться в городе и на трассе. Любая коллейность, ямы, скорость больше 70 и машину еле держишь в полосе. Такая ситуация меня абсолютно не устраивала, хотя кто то говорил, чего ты ждёшь от 35 колёс? Я говорю жду езду 80-90 без подруливаний. По вечерам изучая тему, решил отрегулировать рулевой редуктор, выставить в центральное положение и подтянуть.
По работам: снял наконечники с помощью ключей и съёмника. Важный момент
тут не пытаться продавить наконечник только съёмником, а создать напряжение и помочь молотком. Но даже так один из наконечников шёл крайне тяжело.

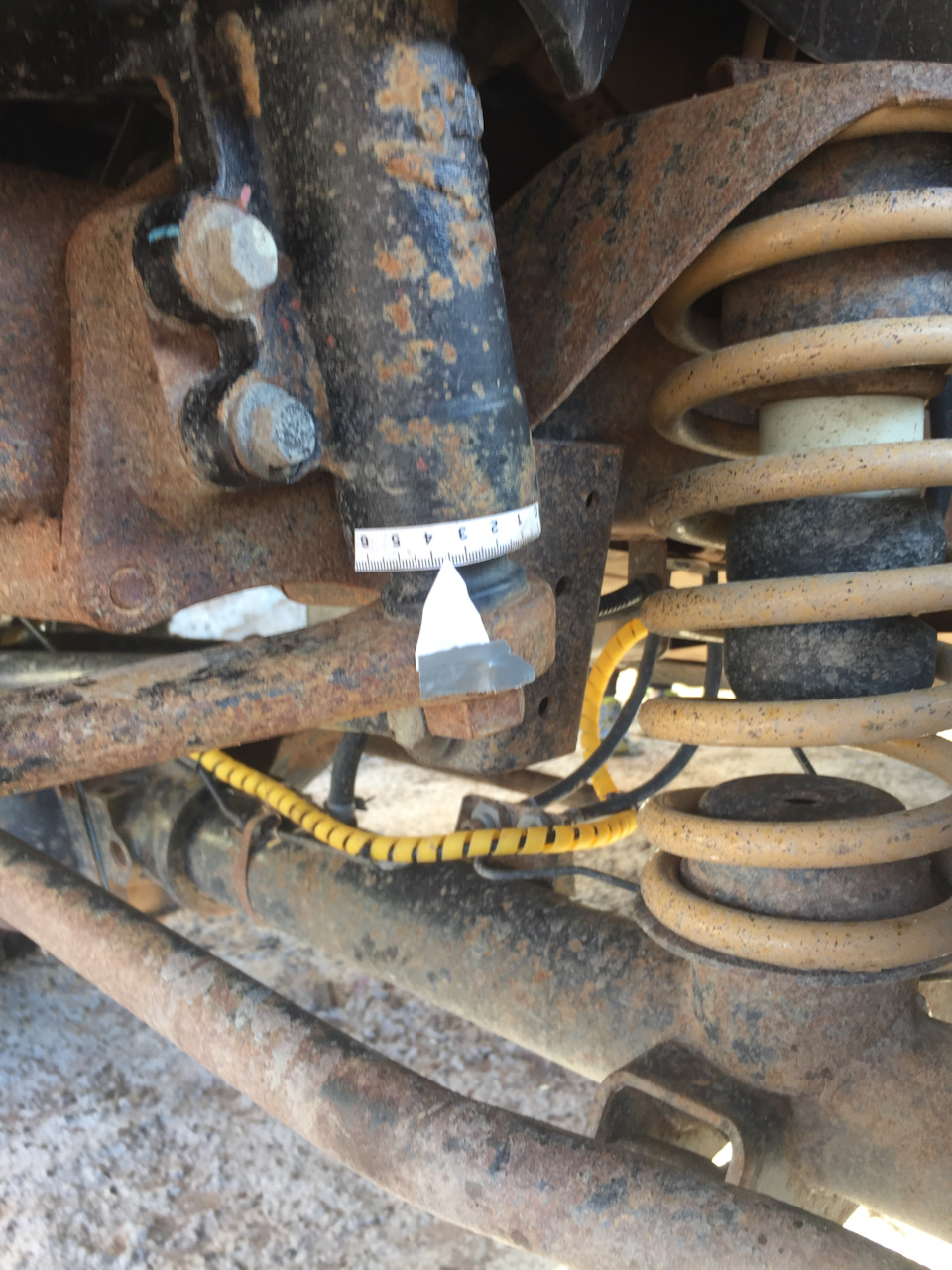

Далее для удобства, на рулевой редуктор приклеил шкалу, а на сошку приклеил метку. (На фото видно)
Благодаря этому точно определил крайние положения, а от них середину, путём математических вычислений уровня начальной школы. Сошка выставлена идеально в центр, винтик сверху подтянут ( не перепутайте куда его крутить, на патриотах год от года по разному)
Заменил два наконечника, еле еле вкрутил их в рулевую тягу (уменьшив длину тяги), что бы не сдвигать сошку с центрального положения.
После чего все было собрано. При сборке, один наконечник стал делать мозги, прокручиваясь при затяжке гайки, поджал его снизу хайджеком, после чего успешно затянул.
Всё описал кратко, т.к подробное описание замены, регулировок и инструмента есть в других статьях на драйве. Рекомендую так же делать с прикливанием бумажной линейки.
Итог: всю весеннюю охоту ездил по трассе по 70-110 км в одну сторону, (после данных регулировок). Скорость при этом составила как на ровных дорогах, так и на убитых 90-100 км/ч одной рукой держа руль и абсолютно не напрягаясь. На 110 все таки не хватает четкости рулевого, но тут косяк в первую очередь колёс, и хилых, люфтящих палочек между рулём и редуктором. (Если кто знает что вместо них впихнуть, порекомендуйте)
Но руль в центральное положение так и не выставил, делал это снимая карданчик, друг держал руль ровно, только все собрал и поехал домой, руль снова криво, при этом видимо перекрутили его в одну сторону, и при развороте услышал страшные звуки в руле (порвал шлейф).
Сайт о внедорожниках УАЗ, ГАЗ, SUV, CUV, кроссоверах, вездеходах
В процессе эксплуатации автомобилей семейства УАЗ-452 изнашиваются рабочая пара рулевого механизма, подшипники червяка и другие детали рулевого управления. Вначале появляется повышенный зазор в зацеплении червяка и ролика, а позже — повышенное осевое перемещение червяка.
Появление повышенных зазоров в рулевом механизме вызывает нарушение его регулировки и ведет к потере безопасности движения автомобиля.
Регулировка рулевого механизма УАЗ-452.
При правильной регулировке зацепления рабочей пары рулевого механизма автомобилей семейства УАЗ-452 люфт рулевого колеса при езде по прямой должен отсутствовать. При повороте рулевого колеса в любую сторону на 45 градусов и более появляется зазор в зацеплении червяка с роликом вала. При дальнейшем вращении рулевого колеса зазор в зацеплении, постепенно увеличиваясь, доходит в крайних положениях ролика до 30 градусов поворота рулевого колеса.
Номинальные размеры, допуски и посадки сопрягаемых деталей рулевого механизма УАЗ-452.
Поэтому следует периодически проверять зазор в зацеплении рабочей пары рулевого механизма и осевое перемещение червяка и устранять их регулировкой. Зазор в зацеплении рекомендуется проверять после пробега автомобилем первой 1000 километров, а затем через каждое одно очередное техническое обслуживание.
Состояние рулевого механизма считают нормальным и не требующим регулировки, если свободный ход на ободе рулевого колеса в положении движения по прямой не превышает 40 мм. Если люфт рулевого колеса будет более указанного, то прежде чем приступить к регулировке рулевого управления, необходимо убедиться в плотности затяжки болтов крепления картера рулевого механизма, исправности шарнирных соединений, плотности посадки сошки на валу. Регулировку начинают с проверки осевого зазора в подшипниках червяка.
Проверка осевого зазора в подшипниках червяка рулевого механизма УАЗ-452.
Для проведения проверки необходимо поставить колеса автомобиля в положение езды по прямой. Затем, приложив палец к нижнему торцу ступицы рулевого колеса и трубе колонки, поворачивать рулевое колесо в обе стороны на некоторый угол. При наличии износа подшипников червяка будет ощущаться пальцем осевое перемещение ступицы рулевого колеса относительно трубы. Если осевое перемещение отсутствует, то регулируют только зацепление рабочей пары рулевого механизма.
Регулировка зацепления рабочей пары рулевого механизма УАЗ-452.
При появлении зазора в зацеплении рабочей пары его регулируют за счет перемещения вала сошки вдоль оси, не снимая рулевого управления с автомобиля. Порядок регулировки следующий.
— Поставить передние колеса автомобиля в положение движения по прямой.
— Отсоединить продольную рулевую тягу от рулевой сошки.
— Отвернуть контргайку регулировочного винта и снять стопорную шайбу.
— Вращать ключом регулировочный винт по часовой стрелке до устранения зазора в зацеплении червяка с роликом.
— Надеть стопорную шайбу. Если отверстие в шайбе не совпадает со штифтом, повернуть регулировочный винт так, чтобы отверстие шайбы совпало со штифтом.
— Навернуть контргайку на винт. Проверить, покачивая рукой сошку, правильность выполненной регулировки. Перемещение конца рулевой сошки не должно превышать 0,3 мм.
— Установить шаровой палец в отверстие сошки, навернуть гайку и зашплинтовать ее.
Регулировка подшипников червяка.
После длительной эксплуатации автомобиля в рулевом механизме появляются зазоры в подшипниках червяка. Для устранения осевого перемещения червяка нужно снять рулевой механизм с автомобиля и отрегулировать подшипники.
Снятие рулевого механизма необходимо для проверки правильности выполненной регулировки и замера величины усилия проворачивания вала с червяком. Регулировку выполняют уменьшением числа бумажных прокладок, установленных под нижней крышкой картера, в следующей последовательности.
— Снять рулевой механизм с автомобиля.
— Слить масло из картера рулевого механизма, разобрать механизм и промыть его детали.
— Установить в картер рулевой вал с червяком и подшипниками.
— Установить нижнюю крышку картера, предварительно вынув тонкую регулировочную прокладку.
— Затянуть болты крепленая крышки и закрепить на валу рулевое колесо.
— Проворачивая рулевое колесо, чтобы ролики подшипников заняли правильное положение, проверить червяк на отсутствие осевого перемещения.
— Если люфт не устранен, снять толстую прокладку крышки картера, а тонкую установить на место.
После устранения люфта проверить, используя специальное приспособление, правильность затяжки подшипников. Усилие необходимое для вращения рулевого колеса и соответственно для проворачивания вала с червяком, приложенное на радиусе 212,5 мм, должно быть в пределах 0,22-0,45 кг, без установленного вала сошки. Осевая игра вала в подшипниках при этом должна отсутствовать.
При отсутствии специального приспособления для проверки усилия необходимого для проворачивания вала руля, можно использовать динамометр. Усилие замеряют динамометром у обода рулевого колеса, а динамометр зацепляют за конец спицы.
Усилие, необходимое для проворачивания вала с червяком, находящимся в зацеплении с роликом вала сошки, при положении рулевой сошки для движения по прямой, приложенное на радиусе 212,5 мм, должно быть в пределах 0,9-1,4 кг при проверке без сальников. В среднем положении ролика, в пределах 45 градусов поворота червяка в ту или другую сторону, зазор в зацеплении должен отсутствовать.
После регулировки подшипников червяка установить в картер вал сошки и боковую крышку, и отрегулировать зацепление червяка с роликом. При правильно отрегулированном зацеплении свободный ход на ободе рулевого колеса, при неподвижных колесах, должен быть в пределах 10-15 мм.
Обслуживание рулевого управления автомобилей семейства УАЗ-452.
Обслуживание рулевого управления заключается в своевременной смазке шарниров рулевых тяг и доливке масла в картер рулевого механизма, в регулировке рулевого механизма и шарниров продольной тяги, в своевременной подтяжке болтов крепления картера к лонжерону рамы, в проверке крепления рычагов рулевых тяг к поворотным кулакам и пальцев продольной, и поперечной рулевых тяг к рычагам поворотных кулаков и сошке.
Если произошло ослабление конических соединений пальцев, его следует своевременно устранить, для чего необходимо расшплинтовать гайку и затянуть ее до отказа. Несвоевременная затяжка указанных соединений вызывает износ и разрушение конических отверстий в поворотных кулаках и рычагах, что потребует замены деталей.
Один раз в год необходимо снимать рулевые тяги с автомобиля, разобрать шарнирные соединения для промывки и осмотра. При этом детали не следует менять местами во избежание неправильного сопряжения их при сборке.
Если износ сферических поверхностей пальца или сухарей по диаметру превышает 0,5 мм, детали нужно заменить новыми. Устанавливать продольную тягу на автомобиль нужно так, чтобы ее конец, в котором расстояние от отверстия для шарового пальца до конца тяги больше, был обращен назад.
Рулевое управление УАЗ. Техническое обслуживание
5.1 Техническое обслуживание.
Рис. 5.1. Рулевой механизм автомобилей семейства УАЗ–31512:
1 – картер; 2,39 – втулки; 3 – манжета; 4 – сошка; 5 – шайба; 6,33 – гайки; 7 – сальник; 8,14 – подшипники; 9 – пробка; 10 – вал рулевого механизма; 11 – червяк; 12 – нижняя крышка; 13 – регулировочные прокладки; 15 – ось ролика; 16 – ролик вала сошки; 17 – вал сошки; 18 – болты крепления картера; 19 – шарнир; 20 – стопорное кольцо; 21 – защитная шайба; 22 – пружина; 23 – разжимное кольцо; 24 – подшипники; 25 – провод звукового сигнала; 26 – контактная втулка; 27 – винт; 28,29 – пластмассовые втулки; 30 – рулевое колесо; 31 – рулевой вал; 32 – регулировочный винт; 34 – стопорная шайба; 35 – штифт; 36 – подшипник; 37 – боковая крышка картера; 38 – прокладка
Рис. 5.3. Рулевой пpивод автомобилей семейства УАЗ–31512:
1 – pычаги pулевой тpа-пеции; 2 – попеpечная pулевая тяга; 3 – сошка pулевого механизма; 4 – тяга сошки; 5 – pычаг повоpотного кулака
Рис. 5.4. Рулевой пpивод автомобилей семейства УАЗ-3741:
1 – пpодольная pулевая тяга; 2 – pычаг пpодольной pулевой тяги; 3, 6 – pычаги pулевой тpапеции; 4, 7 – наконечники попеpечной pулевой тяги; 5 – попеpечная pулевая тяга
Рулевое управление автомобиля состоит из рулевого механизма типа червяк-ролик с рулевым колесом (рис. 5.1, 5.2) и рулевого привода (рис. 5.3, 5.4).
Рис. 5.5. Рулевой механизм типа винт-шариковая гайка-сектор:
1 – картер рулевого управления; 2 – вал-сектор; 3 – гайка-рейка; 4 – шарики; 5,21,24 – стопорные кольца; 6,9,20,25 – защитные крышки; 7 – карданный шарнир; 8 – втулка; 10 – манжета; 11 – подшипники винта; 12 – болты крепления рулевого механизма к раме; 13 – регулировочные прокладки; 14 – винт; 15 – сошка; 16 – крышка нижняя картера; 17, 23, 26 – уплотнительные кольца; 18 – гайка; 19 – шайба; 22 – ролики; 27 – защитное кольцо; 28 – кольцо опоры вала-сектора; 29 – пробка заливного отверстия; 30 – желоб шариковода; 31 – накладка шариковода; 32 – пробка сливного отверстия; 33 – заглушка
Рис. 5.6. Рулевой механизм с гидроусилителем:
1 – гайка; 2, 5, 6, 19, 21, 22, 35, 39 – уплотнительные кольца; 3 – стакан; 4, 10 – упорные подшипники; 7 – поршень-рейка; 8 – винт; 9 – картер; 11 – штуцер нагнетательного шланга; 12 – штуцер сливного шланга; 13 – гильза; 14 – манжета; 15 – торсион; 16, 38 – штифты; 17 – шариковод; 18 – шарики; 20 – канал в картере; 23 – сошка; 24 – гайка сошки; 25 – крышка защитная нижняя; 26 – стопорные кольца; 27 – регулировочные шайбы; 28 – опоры вала сошки; 29 – ролики; 30 – вал сошки; 31 – крышка защитная верхняя; 32 – ротор; 33 – защитный колпак; 34 – корпус распределителя; 36 – канал в корпусе распределителя; 37 – болты крепления корпуса распределителя к картеру
На отдельные автомобили семейства УАЗ–31512 устанавливается рулевой механизм типа винт-шариковая гайка-сектор без гидроусилителя (рис. 5.5) или с гидроусилителем (рис. 5.6).
Техническое обслуживание рулевых управлений отличается только регулировкой рулевых механизмов.
Своевременно подтягивайте болты крепления картера рулевого механизма к лонжерону рамы, проверяйте крепление пальцев рулевых тяг, сошки и рычага поворотного кулака. Проверяйте свободный ход рулевого колеса, регулируйте рулевой механизм, смазывайте шарниры рулевых тяг и доливайте масло в картер рулевого механизма или в масляный бачок (в случае рулевого механизма с гидроусилителем), согласно указаниям таблицы смазывания.
Рис. 5.7. Шарнир рулевых тяг:
1 – заглушка; 2 – пружина; 3 – пята; 4 – шайба сферическая нижняя; 5 – шайба сферическая верхняя; 6 – защитное кольцо; 7 – пружинный колпак; 8 – шплинт; 9, 13 – гайки; 10 – шаровый палец; 11 – сухарь; 12 – наконечник; 14 – тяга
При появлении зазора в шарнирах рулевых тяг заверните до упора заглушку 1 (рис. 5.7), а затем отверните ее на 1/2 оборота и в этом положении закерните.
Периодически проверяйте затяжку гаек наконечников рулевых тяг.
Не допускайте появления зазоров в конических соединениях рычагов и пальцев.
Для их устранения расшплинтуйте гайку и затяните ее до отказа.
Несвоевременная затяжка указанных соединений вызывает износ конических отверстий в рычагах, что потребует замены деталей.
При обслуживании автомобилей семейства УАЗ–31512 обращайте внимание на состояние крепления подшипников в вилках шарнира рулевого управления.
При появлении радиального зазора в шарнире (осевое перемещение крестовины в подшипниках) произведите дополнительную раскерновку подшипников в ушках вилок. Раскерновку производите таким образом, чтобы не допустить смятие стакана подшипника.
В подшипниках крестовины заложена смазка Литол–24 при сборке на заводе и в эксплуатации добавлять ее не требуется.
Обслуживание системы гидроусилителя руля заключается в проверке натяжения ремня привода насоса, проверке герметичности шлангов и их соединений, проверке отсутствия течей уплотнителей насоса и рулевого механизма, проверке уровня и замене масла в масляном бачке.
Проверка свободного хода рулевого колеса
Состояние рулевого механизма считается нормальным и не требующим регулировки, если свободный ход рулевого колеса в положении движения по прямой не превышает 10 градусов, что соответствует 40 мм при измерении на ободе рулевого колеса.
При наличии гидроусилителя руля свободный ход рулевого колеса проверяйте при работе двигателя в режиме холостого хода, покачивая рулевое колесо в ту и другую сторону до начала поворота передних колес.
В случае рулевого механизма без гидроусилителя свободный ход проверяйте с приложением усилия 7,5 Н (0,75 кгс) на ободе рулевого колеса в ту и другую сторону. Если свободный ход более указанного, то, прежде чем чем приступить к регулировке рулевого механизма, проверьте крепление рулевого механизма, состояние шарниров рулевых тяг, состояние шарнира рулевой колонки, затяжку болтов крепления вилок шарниров и отсутствие люфта в шлицевом соединении карданного вала, затяжку гаек крепления сошки и рычага, крепление рулевого колеса.
Натяжение ремня привода насоса гидроусилителя
При нормальном натяжении ремня прогиб его в середине между шкивами коленчатого вала и насоса, при нажатии на ремень с силой 39 Н (4 кгс), должен составлять 12–17 мм. При необходимости натяжение ремня осуществляйте перемещением насоса по кронштейну его крепления к двигателю. Для этого ослабьте болты крепления насоса к кронштейну, переместите насос натяжным винтом до нормального натяжения ремня и затяните болты крепления насоса. Заменяйте ремень в случае его повреждения или чрезмерного растяжения.
Проверка уровня и смена масла гидроусилителя
При проверке уровня масла в масляном баке передние колеса должны быть установлены прямо.
Масло доливайте до уровня сетки заливного фильтра масляного бака или выше ее не более чем на 5 мм. Масло должно быть предварительно отфильтровано через фильтр с тонкостью фильтрации не более 40 мкм.
В качестве рабочей жидкости применяется всесезонное масло марки «Р».
Объем заливаемого масла 1,1 л.
Через каждые 100 000 км пробега или 2 года эксплуатации заменяйте масло и фильтр в масляном баке.
Смену масла производите и при ремонте или регулировке рулевого механизма.
Заправку системы производите в следующем порядке:
1. Снимите крышку масляного бака, залейте масло до его появления над фильтрующей сеткой (не более чем на 5 мм).
2. Не запуская двигатель, поверните рулевое колесо или входной вал механизма от упора до упора до окончания выхода пузырьков воздуха из масла в баке. Долейте масло в бак. При прокачке следует отсоединить тягу сошки от сошки или вывесить передние колеса.
3. Запустите двигатель, одновременно доливая масло в бак.
Примечание В случае обильного вспенивания масла в баке, что свидетельствует о попадании воздуха в систему, двигатель заглушите и дайте маслу отстояться не менее 20 мин (до выхода пузырьков воздуха из масла). Осмотрите места присоединения шлангов к агрегатам системы гидроусилителя и при необходимости устраните негерметичность.
4. Дайте двигателю поработать 15– 20 сек и прокачайте систему гидроусилителя для удаления остаточного воздуха из рулевого механизма поворотом рулевого колеса от упора до упора, не задерживая в крайних положениях, по три раза в каждую сторону.
5. При необходимости долейте масло в бак.
6. Закройте бак крышкой и затяните гайку крышки усилием руки.
7. Присоедините тягу сошки, затяните и зашплинтуйте гайку шарового пальца.
Обслуживание расходного и предохранительного клапанов насоса
При загрязнении расходного и предохранительного клапанов промойте их.
Для этого:
1. Отвинтите пробку-заглушку, расположенную над выходным отверстием насоса.
2. Выньте пружину и золотник расходного клапана, а пробку-заглушку установите на место, что предотвратит вытекание масла.
3. Промойте золотник и предохранительный клапан, который установлен внутри золотника.
4. Сборку производите в обратном порядке.
Регулировка рулевого механизма типа червяк-ролик
Регулировку рулевого механизма необходимо производить для устранения зазоров, которые появляются между червяком и роликом.
Рис. 5.8. Пpовеpка осевого зазоpа в подшипниках чеpвяка
Регулировку начинайте с проверки осевого зазора в подшипниках червяка.
Для этого обхватите ладонью колонку так, чтобы большой палец касался торца ступицы рулевого колеса и поворачивайте рулевое колесо в обе стороны на некоторый угол (рис. 5.8). При износе подшипников червяка палец будет ощущать осевое перемещение ступицы рулевого колеса относительно трубы колонки. Если осевое перемещение червяка отсутствует, то регулируйте только зацепление ролика с червяком.
Регулировку затяжки подшипников червяка автомобилей семейства УАЗ–31512 (Регулировка на автомобилях семейства УАЗ–3741 производится аналогично) производите с помощью прокладок 13 (см. рис. 5.1), установленных между картером и нижней крышкой картера рулевого механизма, в следующем порядке:
1. Снимите рулевой механизм с автомобиля.
2. Слейте масло из картера.
3. Закрепите рулевой механизм в тисках.
4. Отверните гайку 33 и снимите стопорную шайбу 34 с регулировочного винта 32.
5. Отверните болты крепления боковой крышки 37 картера.
6. Легко ударяя медной или алюминиевой выколоткой по торцу вала 17 сошки, выньте вал сошки вместе с роликом и крышкой и осторожно снимите прокладку 38.
7. Отверните болты крепления нижней крышки 12 картера и снимите крышку.
8. Осторожно отделите и снимите тонкую бумажную прокладку 13.
9. Установите нижнюю крышку на место, затяните болты и проверьте осевое перемещение червяка.
10. Если осевое перемещение осталось, вновь снимите нижнюю крышку, снимите толстую прокладку, а на ее место установите ранее снятую тонкую. Не снимайте более одной прокладки
11. Вращением червяка 11 окончательно проверьте затяжку подшипников 8 и 14. При правильной затяжке роликовых подшипников червяка усилие, необходимое для поворота рулевого колеса, должно быть 2,2–4,5 Н (0,22–0,45 кгс) (без установленного вала сошки).
Проверку затяжки подшипников производите с помощью динамометра (рис. 5.9).
Рис. 5.9. Пpовеpка затяжки подшипников чеpвяка с помощью динамометpа
Регулировку зацепления ролика с червяком автомобилей семейства УАЗ–31512 (Регулировка на автомобилях семейства УАЗ–3741 производится аналогично) проводите в следующем порядке:
1. Установите рулевое колесо в положение, соответствующее движению автомобиля по прямой.
2. Отсоедините рулевую тягу от сошки.
3. Отверните гайку 33 (см. рис. 5.1) и снимите стопорную шайбу 34 с регулировочного винта 32.
4. Проворачивая регулировочный винт 32 по часовой стрелке, устраните зазор в зацеплении.
5. Наденьте стопорную шайбу. Если отверстие в шайбе не совпадает со штифтом проверните регулировочный винт так, чтобы отверстие в шайбе совпало со штифтом.
6. Наверните гайку 33 на регулировочный винт и, покачивая рукой рулевую сошку, проверьте отсутствие зазора в зацеплении.
7. Проверьте усилие, необходимое для проворачивания рулевого колеса. Рулевое колесо должно свободно проворачиваться от среднего положения, соответствующего движению по прямой, при усилии 9–16 Н (0,9–1,6 кгс), приложенном к рулевому колесу. При отсутствии специального приспособления для проверки усилия, необходимого для проворачивания рулевого колеса, используйте динамометр.
8. Соедините тягу с сошкой
Регулировка рулевого механизма типа винт-шариковая гайка-сектор
Для регулировки рулевого механизма снимите его вместе с сошкой с автомобиля.
Закрепите рулевой механизм шлицевым концом винта 14 (см. рис. 5.5) вверх, ось винта 14 должна занять вертикальное положение.
1. С помощью динамометра замерьте момент проворачивания винта 14 в среднем и в крайних положениях вала-сектора
2. Среднее положение вала-сектора находится поворотом винта на 2,5 оборота из любого крайнего. Для замера момента проворачивания винта в крайнем положении вала-сектора необходимо поворотом винта на 1/2 оборота вал-сектор отвести от упора в крайнем положении и замерять величину момента вращением винта на один оборот. При правильной затяжке подшипников и отсутствии зазора в зацеплении гайки-рейки и вала-сектора момент проворачивания вала в среднем положении вала-сектора должен быть 1,6–2,5 Н·м (0,16–0,25 кгс·м), в крайнем положении вала-сектора момент должен уменьшаться до 0,8–1,2 Н·м (0,08–0,12 кгс·м).
3. Если момент проворачивания винта в крайних положениях меньше указанного, необходимо произвести регулировку затяжки подшипников 11 винта.
Регулировку затяжки подшипников винта производите в следующей последовательности:
1. Установите рулевой механизм нижней крышкой 16 (см. рис. 5.5) вверх и закрепите в таком положении.
2. Отверните болты крепления крышки и снимите крышку 16.
3. Снимите одну из тонких прокладок 13 (толщиной 0,05 мм).
4. Установите крышку на место, затяните болты, переверните рулевой механизм шлицевым концом винта 14 вверх и снова замерьте момент проворачивания винта в крайних положениях.
5. Если требуемая величина момента не достигнута, в той же последовательности снимите прокладку толщиной 0,1 мм или 0,15 мм, а ранее снятую прокладку установите на место. В рулевом механизме установлено не менее трех прокладок толщиной 0,05 мм, а также могут быть установлены прокладки толщиной 0,1 мм, 0,15 мм и 0,5 мм, количество которых определено потребностями сборки. Снимать более одной прокладки толщиной 0,05 мм при наличии прокладок большей толщины не рекомендуется.
6. Окончательно проверьте момент проворачивания винта в крайних положениях вала-сектора.
Если при проверке момента проворачивания винта окажется, что момент в крайних положениях вала-сектора соответствует рекомендованной величине, а момент в среднем положении вала-сектора ниже рекомендованной, следует произвести регулировку зацепления гайки-рейки 3 и вала-сектора 2.
Дополнительным признаком необходимости регулировки зацепления может служить зазор, ощутимый при покачивании вала-сектора за сошку в среднем положении вала-сектора.
Регулировку зацепления производите в следующей последовательности:
1. Если на механизме кольца 28 (см. рис. 5.5) опор вала-сектора застопорены кернением буртика в отверстие картера, снимите заглушки 33 отверстий и выправьте буртик с помощью бородка и молотка, не применяя чрезмерно сильных ударов. Если указанные кольца застопорены винтами, ослабьте их.
2. Снимите защитные крышки 20 и 25. При стопорении колец кернением необходимо снять и сошку.
3. Устраните зазор в зацеплении путем поворота колец 28 опор вала-сектора против часовой стрелки, если смотреть со стороны шлицев вала-сектора. При этом кольца опор вала-сектора должны поворачиваться на одинаковый угол.
4. Проверьте момент проворачивания винта в среднем положении вала-сектора.
5. При достижении момента проворачивания винта в среднем положении рекомендованной величины застопорите кольца опор вала-сектора кернением буртика в отверстия картера или затяжкой стопорных винтов и контргаек.
6. Установите защитные крышки 20 и 25, заглушки 33, сошку. Предварительно заверните гайку крепления сошки. Окончательную затяжку гайки сошки производите после установки рулевого механизма на автомобиль и присоединения тяги сошки к сошке.
Регулировка рулевого механизма с гидроусилителем
Для выполнения регулировки рулевого механизма его нужно снять с автомобиля.
Для этого:
1. Отсоедините нагнетательный и сливной шланги от рулевого механизма и закрепите шланги таким образом, чтобы предотвратить полное вытекание масла из гидросистемы.
2. Отверните гайку и выньте клиновой винт из вилки шарнира, снимите вилку шарнира с механизма.
3. Отсоедините тягу сошки от сошки.
4. Отверните болты крепления и снимите рулевой механизм.
Регулировку рулевого механизма выполняйте в следующей последовательности:
1. Закрепите рулевой механизм в тисках так, чтобы нагнетательное и сливное отверстия были внизу. Поворачивая вручную входной вал рулевого механизма, слейте масло из механизма.
2. Слегка нажимая рукой на входной вал вдоль его оси, покачайте сошку. Если при этом ощущается осевое перемещение входного вала, выполните регулировку натяга подшипников винта.
Для этого:
– с помощью бородка и молотка осторожно, не применяя чрезмерно сильных ударов, выправьте буртик стакана 3 (см. рис. 5.6), закрепленного в пазы стенки картера 9;
– поворачивая стакан 3 по часовой стрелке, устраните люфт;
– проверьте момент проворачивания входного вала, который должен быть не более 3 Н·м (0,3 кгс·м). Момент замерять на протяжении не более одного оборота входного вала от любого крайнего положения;
– закерните край стакана в пазы стенки картера
3. Если осевое перемещение ротора не ощущается или устранено, а в среднем положении вала сошки при покачивании за сошку ощущается зазор, выполните регулировку зубчатого зацепления.
Для этого:
– отверните гайку 24 и снимите сошку 23;
– снимите верхнюю 31 и нижнюю 25 защитные крышки;
– снимите стопорные кольца 26 и регулировочные шайбы 27;
– выпрямите регулировочные шайбы;
– поворачивая одновременно опоры 28 вала сошки против часовой стрелки (если смотреть со стороны шлицевого конца вала сошки), устраните зазор в зацеплении. Регулировку производите в положении вала сошки, соответствующем среднему положению зубчатого сектора;
– проверьте момент проворачивания вала сошки, который должен быть в пределах 35–45 Н·м (3,5–4,5 кгс·м) при переходе вала сошки через среднее положение. Если после регулировки натяга подшипников и зазора в зубчатом зацеплении люфт устранить не удается, значит люфт вызван износом шарико-винтовой передачи. В этом случае рулевой механизм подлежит ремонту;
– установите регулировочные шайбы, загните один из усов в обеих регулировочных шайбах в паз опоры вала сошки и установите стопорные кольца.
4. Установите рулевой механизм на автомобиль, установите сошку и заверните от руки гайку сошки.
5. Присоедините вилку карданного вала, нагнетательный и сливной шланги, не допуская их скручивания и резких перегибов, залейте масло в гидросистему (см. выше).
6. Присоедините тягу сошки, затяните и зашплинтуйте гайку шарового пальца, затяните гайку сошки.
Ремонт
При ремонте рулевого управления пользуйтесь данными табл. 5.1.
Снятие и разборку поперечной рулевой тяги производите в следующем порядке:
1. Расшплинтуйте гайки крепления пальцев рулевой трапеции.
2. Отверните гайки и выпрессуйте приспособлением пальцы из рычагов.
3. Снимите с пальцев 10 (см. рис. 5.7) пружинные колпаки 7, резиновые защитные кольца 6 и сферические шайбы 4 и 5.
4. Закрепите тягу в тисках, отверните стопорные гайки 1 (рис. 5.10) и 3 и выверните наконечники 4 и регулировочный штуцер 2.
5. Отверните резьбовую заглушку (рис. 5.7) наконечника и выньте пружину 2, пяту 3, палец 10 и сухарь 11.
Рис. 5.10. Наконечник попеpечной pулевой тяги:
1 – гайка с левой pезьбой; 2 – pегулиpо-вочный штуцеp; 3 – гайка с пpавой pезьбой; 4 – наконечник
Сборку тяги производите в обратном порядке.
Палец заменяйте в комплекте с сухарем. Заменять только палец не рекомендуется, так как сфера сухаря изнашивается неравномерно и при замене одного пальца не удается добиться хорошего сопряжения сфер пальца и сухаря.
Перед сборкой смажьте детали шарнира согласно указаниям таблицы смазывания. При установке резьбовой заглушки заверните ее до упора, а затем отверните на 1/2 оборота и в этом положении закерните.
Снятие, разборка и сборка тяги сошки производится аналогично.
Моменты затяжки основных соединений рулевого управления, Н·м (кгс·м):
Гайка крепления рулевого колеса. 64–78 (6,5–8,0)
Гайки шпилек кронштейна (стремянок крепления колонки). 18–25 (1,8–2,5)
Гайка крепления вилок шарнира рулевого вала. 20–25 (2,0–2,5)
Болты крепления картера к раме автомобилей семейства:
УАЗ–31512. 55–78 (5,6–8,0)
УАЗ–3741. 55–61 (5,6–6,2)
Гайка сошки. 196–275 (20–28)
Стопорные гайки рулевых тяг. 103–128 (10,5–13,0)
Гайка крепления шарового пальца. 49–69 (5–7)
Рулевой механизм без гидроусилителя
Снятие и разборку рулевой колонки автомобилей семейства УАЗ–31512 производите в следующем порядке:
1. Снимите переключатель указателей поворота.
2. Отсоедините провод сигнала.
3. Снимите кнопку сигнала и контактные детали.
4. Отверните на 2–3 оборота гайку крепления рулевого колеса и, пользуясь съемником (рис. 5.11), ослабьте крепление рулевого колеса на конусе рулевого вала. Отверните гайку крепления рулевого колеса и снимите рулевое колесо.
5. Отверните гайки и снимите стремянку крепления рулевой колонки и резиновую втулку.
6. Отверните гайку и извлеките верхний стяжной болт шарнира рулевой колонки.
7. Снимите рулевую колонку.
8. Выверните винт 27 (см. рис. 5.1) и выньте втулки 26 и 28.
9. Снимите нижнее стопорное кольцо 20, защитную шайбу 21, пружину 22 и разжимное кольцо 23.
10. Извлеките рулевой вал 31, выпрессуйте подшипники.
Разборку рулевой колонки производите только для замены изношенных подшипников.
Сборку и установку рулевой колонки производите в обратном порядке
Рис. 5.11. Снятие pулевого колеса
Снятие рулевого механизма с автомобилей семейства УАЗ–31512 производите без снятия рулевой колонки в следующем порядке:
1. Отверните стяжной болт шарнира рулевой колонки.
2. Отверните гайку крепления сошки рулевого механизма и снимите сошку (рис. 5.12) с помощью съемника.
3. Отверните болты крепления картера рулевого механизма к лонжерону рамы.
4. Снимите рулевой механизм и слейте масло
Снятие рулевого механизма с автомобилей семейства УАЗ–3741 производите в следующем порядке:
1. Снимите переключатель указателей поворота.
2. Отсоедините провод сигнала.
3. Снимите кнопку сигнала и контактные детали.
4. Отверните на 2–3 оборота гайку крепления рулевого колеса и, пользуясь съемником (см. рис. 5.11), ослабьте крепление рулевого колеса на конусе рулевого вала. Отверните гайку крепления рулевого колеса и снимите рулевое колесо.
5. Отверните гайки и снимите стремянку крепления рулевой колонки и резиновую втулку.
6. Отсоедините тягу сошки от сошки.
7. Отверните болты крепления картера рулевого механизма.
8. Снимите рулевой механизм вместе с рулевой колонкой.
На автомобилях с рулевой колонкой с карданным шарниром (см. рис. 5.2, а) снятие рулевого механизма возможно без снятия рулевой колонки (аналогично снятию рулевого механизма автомобилей семейства УАЗ–31512).
Рис. 5.2. Рулевой механизм автомобилей семейства УАЗ–3741:
а – вариантное исполнение – рулевая колонка с карданным шарниром; 1 – сошка; 2 – каpтеp; 3 – нижняя кpышка; 4 – pегулиpовочные пpокладки подшипников чеpвяка; 5 – pолик; 6 – чеpвяк; 7, 8, 29 – подшипники; 9 – пробковое уплотнение; 10 – пpобка наливного отвеpстия; 11 – прокладка; 12 – боковая крышка картера; 13 – штифт; 14 – стопорная шайба; 15, 35 – втулки; 16 – вал сошки; 17 – манжета; 18 – шайба; 19 – гайка; 20 – pулевое колесо; 21 – колонка; 22 – рулевой вал; 23 – подшипник вала сошки; 24 – pегулиpовочный винт зазоpа в зацеплении; 25 – колпачковая гайка; 26 – ось ролика; 27 – сальник; 28 – провод звукового сигнала; 30, 39 – пластмассовые втулки; 31 – винт; 32 – распорная втулка; 33 – защитная шайба; 34 – шарнир; 36 – стопорное кольцо; 37 – пружи-на; 38 – контактная втулка
Разборку рулевого механизма типа червяк-ролик производите в следующем порядке:
1. Отсоедините карданный шарнир от вала червяка (на автомобилях семейства УАЗ–31512).
2. Отверните гайку и снимите стопорную шайбу с регулировочного винта.
3. Отверните болты крепления боковой крышки картера.
4. Легкими ударами медной или алюминиевой выколотки по торцу вала сошки выньте вал сошки вместе с роликом и крышкой и осторожно снимите прокладку.
5. Ввертыванием регулировочного винта в боковую крышку картера снимите боковую крышку и регулировочный винт с вала сошки.
6. Отверните болты крепления нижней крышки картера и снимите крышку вместе с прокладками, наружное кольцо нижнего подшипника и сепаратор с роликами.
7. Выньте из картера вал с червяком в сборе и сепаратор с роликами верхнего подшипника. Наружное кольцо верхнего подшипника, манжету вала рулевого механизма, манжету вала сошки и втулку вала сошки выпрессовывайте из картера рулевого механизма только в случае их замены.
Разборку рулевого механизма типа винт-шариковая гайка-сектор производите в следующем порядке:
1. Снимите защитные крышки и стопорные кольца колец опор вала-сектора с обеих сторон.
2. Снимите заглушки в отверстиях Ж 7 мм картера над опорами вала-сектора и выправьте буртики опор или ослабьте стопорные винты, как указано в подразделе «Регулировка зацепления».
3. Легкими ударами медной или алюминиевой выколотки по торцу вала-сектора сначала со стороны верхней опоры, а затем со стороны шпилевого конца выньте кольца опор и вал-сектор.
4. Отверните болты крепления нижней крышки картера и снимите ее вместе с регулировочными прокладками, наружным кольцом нижнего подшипника винта и сепаратором с шариками.
5. Выньте из картера винт в сборе с гайкой-рейкой, внутренними кольцами подшипников и сепаратором с шариками верхнего подшипника. Наружное кольцо верхнего подшипника винта, манжету вала винта, уплотнительные кольца в корпусе и крышке, уплотнительные и защитные кольца в опорах вала-сектора вынимайте только в случае необходимости их замены. Выпрессовывайте внутренние кольца подшипников и снимайте гайку-рейку с винтами также только в случае необходимости замены подшипников и деталей шарико-винтовой пары рулевого механизма. Не разбирайте без необходимости ролики в кольцах опор вала-сектора.
Оценка технического состояния деталей.
После разборки тщательно промойте и осмотрите каждую деталь.
При появлении на поверхности червяка, винта, гайки-рейки или вала-сектора рулевого механизма отслоений закаленного слоя в виде раковин, а также при значительном их износе замените детали.
Подшипники червяка (винта) заменяйте новыми, если для устранения осевого люфта необходимо удалить все регулировочные прокладки или если повреждены рабочие поверхности колец и роликов (шариков).
Если на рабочих поверхностях ролика вала сошки имеются раковины, трещины, вмятины или образовался люфт в шарикоподшипниках или в посадке на оси, то рассверлите головку оси, выбейте ось, извлеките ролик. Вставьте в паз вала новый ролик и ось.
Допускается крепление электросваркой на валу сошки старой оси – со стороны рассверленной головки, а новой оси – с обеих сторон. При этом не допускайте перегрева ролика.
Замените кольца опор вала-сектора, если на поверхностях под роликами имеются раковины, вмятины и значительный износ.
Замените вал сошки, если скручены его шлицы.
Замените бронзовую втулку картера при значительном одностороннем износе. После запрессовки в картер новой втулки прогладьте ее брошью до диаметра 35 +0,027 мм.
Сборку рулевого механизма типа червяк-ролик производите в обратном порядке с учетом следующего:
1. В случае замены червяка при напрессовке его на вал необходимо, чтобы высокий шлиц червяка совпал со шпоночным пазом вала. Несовпадение торца вала с торцом выточки на червяке не должно превышать 0,25 мм.
2. Ролик вала сошки должен свободно проворачиваться от руки. Цилиндрическую часть вала сошки и ролик при установке в картер смажьте жидкой смазкой. Цилиндрический и конические подшипники, наружные поверхности червяка и сальники смажьте смазкой Литол–24.
3. Затяжку подшипников червяка и регулировку зацепления ролика с червяком производите, как указано в разделе «Регулировка рулевого механизма типа червяк-ролик».
4. Биение шейки вала под шариковый подшипник рулевой колонки на собранном рулевом управлении не должно быть более 3 мм. При проверке вал в сборе с червяком должен легко проворачиваться в подшипниках червяка (для автомобилей семейства УАЗ–3741).
5. При установке рулевого механизма на автомобили семейства УАЗ–3741 затяните сначала болты крепления картера к лонжерону рамы, а затем закрепите колонку. При этом предварительно подберите необходимое количество регулировочных прокладок, устанавливаемых между резиновой втулкой и кронштейном крепления колонки, для исключения изгиба вала.
Сборку рулевого механизма типа винт-шариковая гайка-сектор производите в порядке, обратном разборке, с учетом следующего:
1. Винт и сопрягающуюся с ним гайку-рейку собирайте с шариками 7,144–40 ГОСТ 8722–81 только одной группы и из одной партии.
2. Болты, фиксирующие накладку желоба, должны быть затянуты моментом 8–10 Н·м (0,8–1,0 кгс·м). Один из лепестков накладки, совпадающий с гранью каждого болта, после затяжки должен быть отогнут на грань болта.
3. Вращение винта в гайке-рейке должно быть плавным без заеданий и рывков. Момент, необходимый для проворачивания винта, должен быть 0,3–0,5 Н·м (0,03–0,05 кгс·м). Проверяйте момент после двукратного проворачивания гайки-рейки по всей длине винта.
4. Регулировку преднатяга подшипников винта производите регулировочными прокладками до установки вала-сектора, при этом количество прокладок толщиной 0,05 мм должно быть не менее трех. Осевое и радиальное перемещения винта не допускаются. Отсутствие его контролируйте усилием 49–78 Н·м (5–8 кгс·м).
5. При установке вала-сектора средний зуб сектора должен входить в среднюю впадину гайки-рейки.
6. Устанавливайте опоры вала-сектора путем плавной, без перекосов запрессовки в отверстия картера, при этом ролики опор должны быть одной группы, а для исключения их выпадения между ними должен быть установлен один пластмассовый вкладыш. При установке опор вала-сектора пазы на наружных торцах колец опор должны находиться напротив отверстий картера Ж 7 (для заглушек), при этом риска на кольце должна быть максимально удаленной от зубчатого зацепления.
7. После установки стопорных колец проверьте осевое перемещение вала-сектора, которое должно быть в пределах 0,02–0,1 мм при усилии 15–20 Н (1,5–2,0 кгс).
8. Регулировку зацепления гайки-рейки и вала-сектора производите путем одновременного поворота колец опор вала-сектора в отверстиях картера по часовой стрелке, если смотреть со стороны шлицевого конца вала-сектора. При этом пазы на наружных торцах колец, предназначенные для их поворота, должны располагаться в одной плоскости.
9. После окончания регулировки зацепления зафиксируйте положение каждой опоры вала-сектора, как указано в подразделе «Регулировка зацепления».
10. Перед установкой защитных пластмассовых крышек закрываемые ими поверхности деталей смажьте смазкой Литол–24.
Рулевой механизм с гидроусилителем
Снятие рулевого механизма производите в следующем порядке:
1. Отсоедините шланги от рулевого механизма, отвернув болт- штуцеры и закрепите шланги так, чтобы предотвратить полное вытекание масла из гидросистемы или слейте масло в чистую посуду.
2. Отверните гайку болта крепления вилки карданного шарнира, извлеките болт, снимите вилку с выходного вала механизма.
3. Расшплинтуйте и отверните гайку крепления пальца шарнира тяги сошки к сошке, извлеките палец из отверстия сошки.
4. Отверните болты крепления рулевого механизма и снимите рулевой механизм.
Разборка рулевого механизма с гидроусилителем
1. Слейте масло из механизма, прокручивая входной вал от упора до упора.
2. С помощью съемника снимите сошку с вала сошки.
3. Снимите верхнюю и нижнюю защитную крышки опор вала сошки.
4. Снимите стопорные кольца опор вала сошки и стопорные шайбы.
5. Плавным нажатием пресса выпрессуйте вал сошки вместе с верхней опорой, не извлекая вал сошки из нижней опоры полностью.
6. Снимите верхнюю опору с роликами с вала сошки, не рассыпая ролики.
7. Плавным нажатием пресса на верхний конец вала сошки выпрессуйте нижнюю опору вала сошки.
8. Снимите нижнюю опору с роликами с вала сошки, извлеките вал сошки.
9. Извлеките уплотнительные кольца опор вала сошки из канавок картера.
10. Отверните болты крепления корпуса распределителя.
11. Осторожно, без перекосов снимите корпус распределителя.
12. Извлеките из картера винт с гидрораспределителем и рейкой-поршнем.
13. Извлеките из картера стакан подшипника с подшипником и гайкой.
Разборка шарико-винтовой передачи
1. Отогните лепестки накладки шариковода от граней болтов.
2. Отверните болты крепления накладки шариковода.
3. Извлеките шариковод из рейки-поршня.
4. Переверните рейку-поршень отверстиями под шариковод вниз и, поворачивая винт от руки, высыпьте шарики.
5. Извлеките винт из рейки-поршня.
Разборка гидрораспределителя
1. Осторожно выпрессуйте штифт гильзы и штифт торсиона.
2. С помощью специального приспособления снимите ротор с гильзой и торсионом с винта.
3. Осторожно снимите гильзу с ротора.
4. Извлеките торсион из ротора. Уплотнительные кольца и манжету, установленные в корпусе распределителя и в рейке-поршне, вынимайте только в случае их замены.
Оценка технического состояния деталей
После разборки тщательно промойте, просушите сжатым воздухом и осмотрите детали.
При появлении на рабочей поверхности винта, рейки-поршня, вала сошки, опор вала сошки или тел качения подшипников отслоений закаленного слоя в виде раковин, а также при значительном их износе замените детали.
Замените вал сошки, если скручены его шлицы.
Замените резиновые уплотнительные кольца при обнаружении повреждений или изменении формы поперечного сечения (кольца должны быть круглыми), видимыми невооруженным глазом.
При замене винта или рейки-поршня детали должны заменяться только на детали одной группы. Номер группы маркируется на торце винта и рейки-поршня.
Детали гидроусилителя (ротор, гильза и торсион) подбираются на заводе-изготовителе индивидуально, поэтому и заменяться могут только комплектом. При этом необходима регулировка гидравлического центра на специальном стенде. Опоры вала должны заменяться вместе с роликами.
Сборка рулевого механизма с гидроусилителем производится в порядке, обратном разборке, с учетом следующего:
Сборка шарико-винтовой передачи.
Для сборки шарико-винтовой передачи применяются шарики Ø 7,144 ±0,014 мм, рассортированные на семь групп по диаметру через 0,004 мм. Для сборки все шарики должны быть одной группы. Для облегчения сборки применять трубку-дозатор (трубку 10х1 мм длиной 275 мм).
1. Вставьте винт в отверстие рейки-поршня и совместите первый виток винтовой канавки с отверстием в рейке-поршне под шариковод, ближнем к фланцу винта.
2. Вставьте заполненную шариками трубку-дозатор в отверстие шариковода так, чтобы шарики начали заполнять винтовой канал.
3. Для заполнения винтового канала плавно поворачивайте винт против часовой стрелки до появления первого шарика во втором отверстии под шариковод.
4. Оставшимися шариками заполните желоб шариковода. Для предотвращения рассыпания шариков густо смажьте желоб консистентной смазкой Литол–24.
5. Заполненный шариками желоб в паре со вторым желобом вставьте в отверстие под шариковод в рейке-поршне.
6. Придерживая шариковод от выпадения, проверьте момент проворачивания винта, который должен быть 0,5–0,8 Н·м (0,05–0,08 кгс·м). Вращение должно быть плавное, без рывков и заеданий. Если момент вращения больше или меньше требуемого, весь комплект шариков замените на комплект меньшего или большего диаметра соответственно. Смешивание шариков разных размерных групп не допускается.
7. Установите накладку шариковода, заверните болты ее крепления и застопорите их, отогнув на грань каждого болта лепесток накладки.
Установка фторопластовых уплотнительных колец
Фторопластовые уплотнительные кольца применяются для уплотнения подвижных соединений: гильза-корпус распределителя, рейка-поршень-картер, винт-рейка-поршень. В опорах вала сошки применяется защитное фторопластовое кольцо совместно с резиновым. Повторная установка фторопластовых колец не допускается. Внутренние кольца устанавливаются с предварительным прогибом их внутрь, наружное кольцо – с предварительным растяжением на конической оправке до размера, достаточного для монтажа. После установки кольца необходимо откалибровать (осадить) специальными оправками с выдержкой на оправке в течение 30 мин (табл. 5.2).
Сборка рулевого механизма из подсобранных узлов
1. В стакан 3 (см. рис. 5.6) установите диск подшипника 4, сепаратор с роликами и кольцо.
2. В картер установите резиновое уплотнительное кольцо 2 и гайку 1 так, чтобы выступ гайки совпал с проточкой на дне картера.
3. Вверните стакан в гайку на 2–3 оборота.
4. Рейку-поршень в сборе с винтом, ротором и гильзой установите в картер так, чтобы выступ винта вошел в отверстие кольца подшипника, а зубы рейки-поршня были параллельны оси вала сошки.
5. Установите роликовый подшипник 10 на винт.
6. Установите корпус 34 распределителя, закрепите его болтами 37.
7. Отрегулируйте натяг в подшипниках винта (см. подраздел «Регулировка рулевого механизма с гидроусилителем»).
8. Поворачивая входной вал и придерживая от поворота рейку-поршень установите рейку-поршень так, чтобы средняя впадина рейки находилась напротив центра отверстия под вал сошки. Установите резиновые кольца 21.
9. На вал 30 сошки установите опору 28 с роликами 29 и уплотнительными кольцами 22 так, чтобы метка на опоре располагалась напротив среднего зуба сектора вала сошки.
10. Вставьте в картер вал сошки с опорой так, чтобы средний зуб сектора вошел в среднюю впадину рейки и запрессуйте опору.
11. Осторожно, не допуская рассыпания роликов, запрессуйте вторую опору вала сошки.
12. Отрегулируйте зацепление сектора зубьев вала сошки и рейки (см. п. 3 подраздела «Регулировка рулевого механизма с гидроусилителем»).
