Стояночная тормозная система Fiat Ducato / Citroen Jumper / Peugeot Boxer с 1994 года
6. Стояночная тормозная система
Рычаг стояночного тормоза
Снятие и установка
1. Отсоединить электрические разъемы (1).
2. Снять стопорную пружину (2).
3. При исходном положении рычага стояночного тормоза извлечь штифт (3a) крепления тяги (3b).
4. Отвернуть болты крепления (4) рычага стояночного тормоза.
5. Снять рычаг стояночного тормоза (5).
6. Установка производится в порядке обратном снятию.
7. После установки выполнить регулировку привода стояночной тормозной системы.
Трос стояночного тормоза
Снятие
1. Установить автомобиль на подъемник.
2. Снять оба задних колеса.
3. Находясь под автомобилем, отвернуть регулировочные гайки (1) стояночного тормоза.
4. Снять проставку (2).
5. Отвернуть болт (3a) и снять кронштейн (3b).
6. Высвободить концы наружного кожуха (4a) из фиксаторов (4b) с обеих сторон.
7. Отсоединить фиксаторы троса (1a) от пластин рессор (1b) по обе стороны.
8. Сдвинуть конец (1a) троса стояночного тормоза внутри кронштейна (1b) по обе стороны; пока можно будет высвободить его из креплений на тормозных колодках.
9. Снять трос стояночного тормоза (2).
Установка
1. Проверить, чтобы трос стояночного тормоза не имел повреждений.
2. Установить концы троса стояночного тормоза в крепления на колодках по обе стороны.
3. Установить фиксаторы троса на пластины рессор.
4. Установить наружные кожухи в фиксаторы с обеих сторон.
5. Установить кронштейн и затянуть болт.
6. Установить проставку.
7. Завернуть регулировочные гайки стояночного тормоза, не затягивая их.
8. Установить обратно задние колеса.
9. Убрать автомобиль с подъемника.
10. Выполнить регулировку привода стояночной тормозной системы.
11. Проверить работу тормозов.
Колодки стояночного тормоза
Снятие
1. Снять тормозной диск.
2. Снять возвратные пружины тормозных колодок (1a) и (1b) на одной стороне.
3. Снять стопорные пружины тормозных колодок (2a), затем снять штифты (2b) с обратной стороны.
4. Снять тормозные колодки (3a) и (3b), освободив их от рычага соединения со стояночным тормозом (3c).
5. Отсоединить колодки от устройства регулировки зазора (4).
Примечание:
— Колодки должны быть заменены, если толщина фрикционного материала менее 1,5 мм.
— Проверить, чтобы на обоих колесах были установлены тормозные колодки одинакового типа.
Установка
1. Установить колодки и устройство регулировки зазоров на штатное место.
2. Установить рычаг соединения со стояночным тормозом на штатное место.
3. Установить стопорные пружины колодок и штифты на штатные места.
4. Подсоединить возвратную пружину тормозных колодок.
5. Проверить работу тормозов.
6. Установить тормозной диск.
Тормозной щит
Снятие
1. Снять тормозной диск.
2. Снять колодки стояночного тормоза.
3. Снять ступицу заднего колеса.
4. Освободить зажим замка троса стояночного тормоза (1a) из держателя (1b), проведя его через свободное пространство (1c).
5. Отвернуть болты (2), крепящие неподвижную пластину тормоза.
6. Снять неподвижную пластину тормоза (3).
Установка
1. Установить неподвижную пластину тормоза на штатное место.
2. Затянуть крепежные болты неподвижной пластины.
3. Подсоединить зажим замка троса стояночного тормоза к держателю.
4. Установить ступицу заднего колеса.
5. Установить колодки стояночного тормоза.
6. Установить тормозной диск.
7. Выполнить регулировку привода стояночной тормозной системы.
8. Проверить стояночную тормозную систему.
1. Вы сможете скачать книгу сразу же после оплаты.
2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.
1. Все книги идеального качества, так как мы работаем с издательствами напрямую.
2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.
3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.
4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.
Книга не предназначена для продажи в Вашей стране.
Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.
Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.
Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.
Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.
После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)
При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.
Кроме этого, на сайте для оплаты представлены четыре платежные системы:
Оплата через Яндекс Кассу
После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.
Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.
Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru
Оплата через Portmone
После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.
Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.
Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Официальный сайт платежной системы Portmone https://www.portmone.com
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Официальный сайт платежной системы PayPal https://www.paypal.com
Оплата через WebMoney
После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.
Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Официальный сайт платежной системы WebMoney https://www.webmoney.ru/
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.
Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

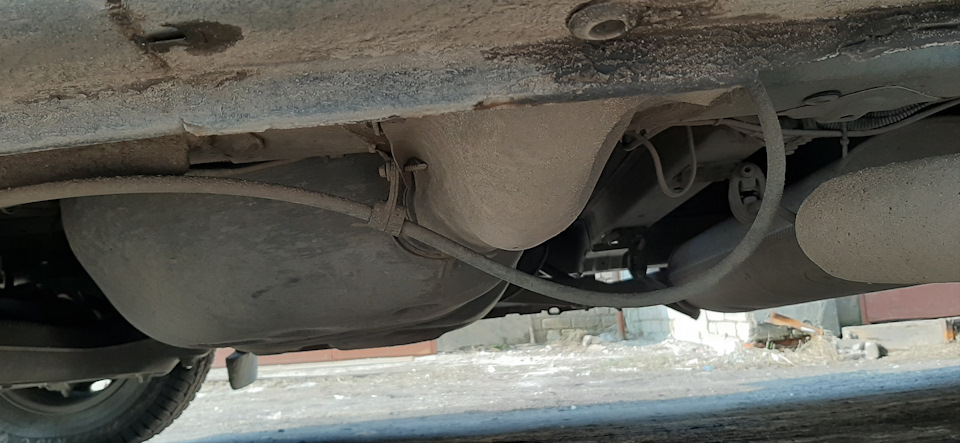

Вечный ручник за косарь
