Как отрегулировать ручник на лачетти
Регулировка ручника
Приехал отец на замену резины и в процессе я заметил что не держит ручник на правом колесе. Но перед этим расскажу свои наблюдения по поводу колесных гаек изначально на задних колесах стояли гайки открытого типа
Я думал что шевроле просто экономят так как машина была с завода на железных штамповках и поэтому купил гайки такие же как и спереди и поставил их. А сегодня при замене резины я заметил что все гайки что я поставил на задние колеса имеют трещины
И это только когда стоят железные диски на литье все нормально поэтому если вы тоже захотите поставить закрытые гайки и использовать два комплекта дисков как я(зимой железо а летом литье)то покупайте удлиненные гайки.
Ну а теперь про ручник. Читаю много бортжурналов и многие не знают как регулировать ручник поэтому решил в деталях показать как это делаю я принцип одинаковый у всех машинах где есть отдельно колодки ручника или сзади стоят барабаны (я так регулирую и на мерседесе и на опеле и на лачетти).

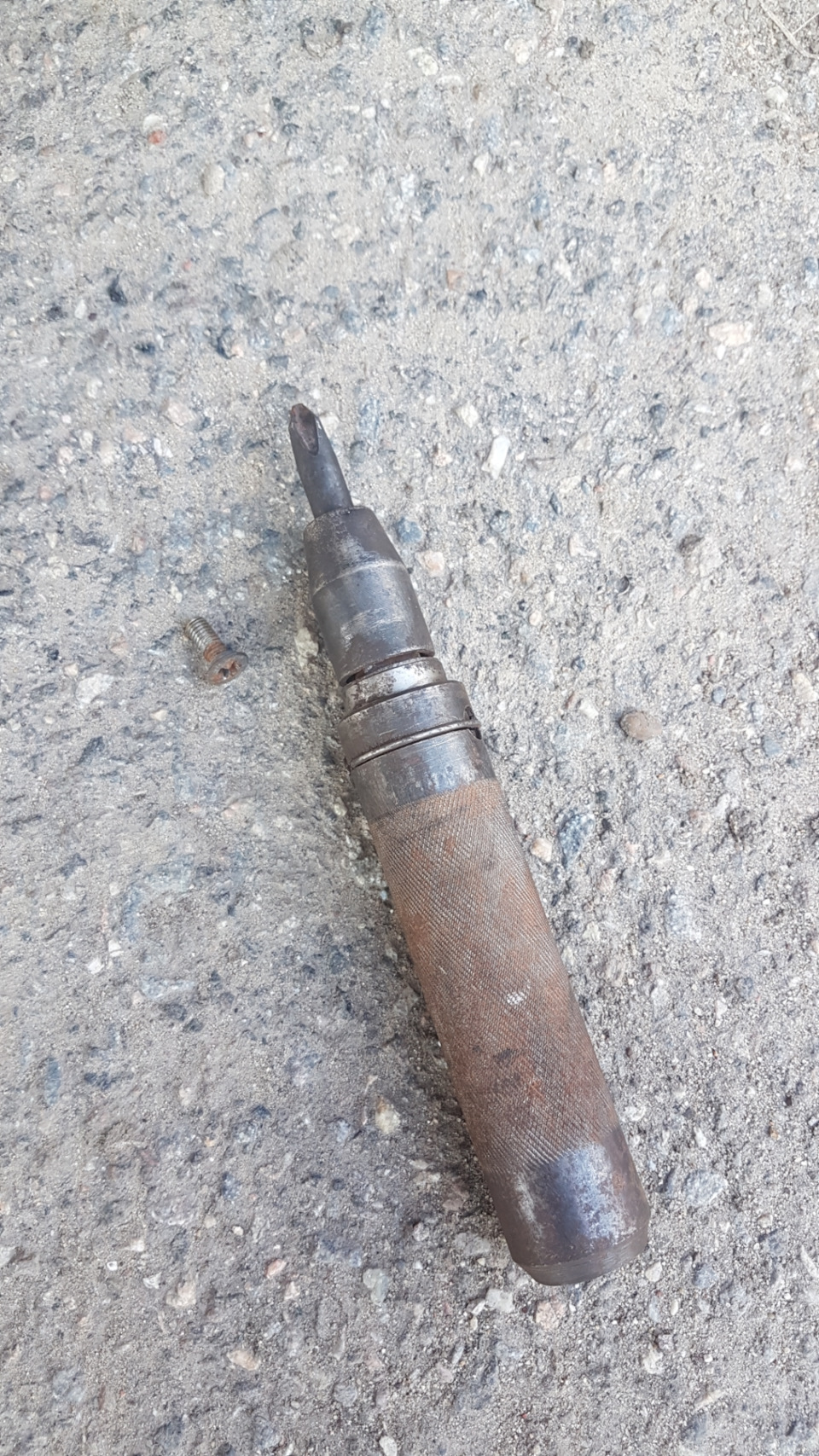

Снимаю колесо и с помощью ударной отвертки открутил вот этот болт
Теперь снимаю скобу вместе с суппортом и колодками.
Дальше придется помучиться и сбить тормозной диск или барабан (на некоторых есть специальные отверстия с резьбой там проще вкрутил болты и диск слез) в лачетти приходиться воспользоваться молотком. Бил там где стоял тормозной суппорт и прокручивал. Как только диск слез со ступицы беру отвертки или ещё что подойдет и раскачивая влево вправо понемногу диск должен слезть
В моем случае я буду все чистить и ставить обратно хотя по хорошему нужно менять колодки (я их просто не купил и у нас карантин поэтому купить можно только через интернет и ждать пару дней) снимал пружины с помощью вот такого крючка и отвертки
Далее взял наждачку и железную щетку и начал все чистить

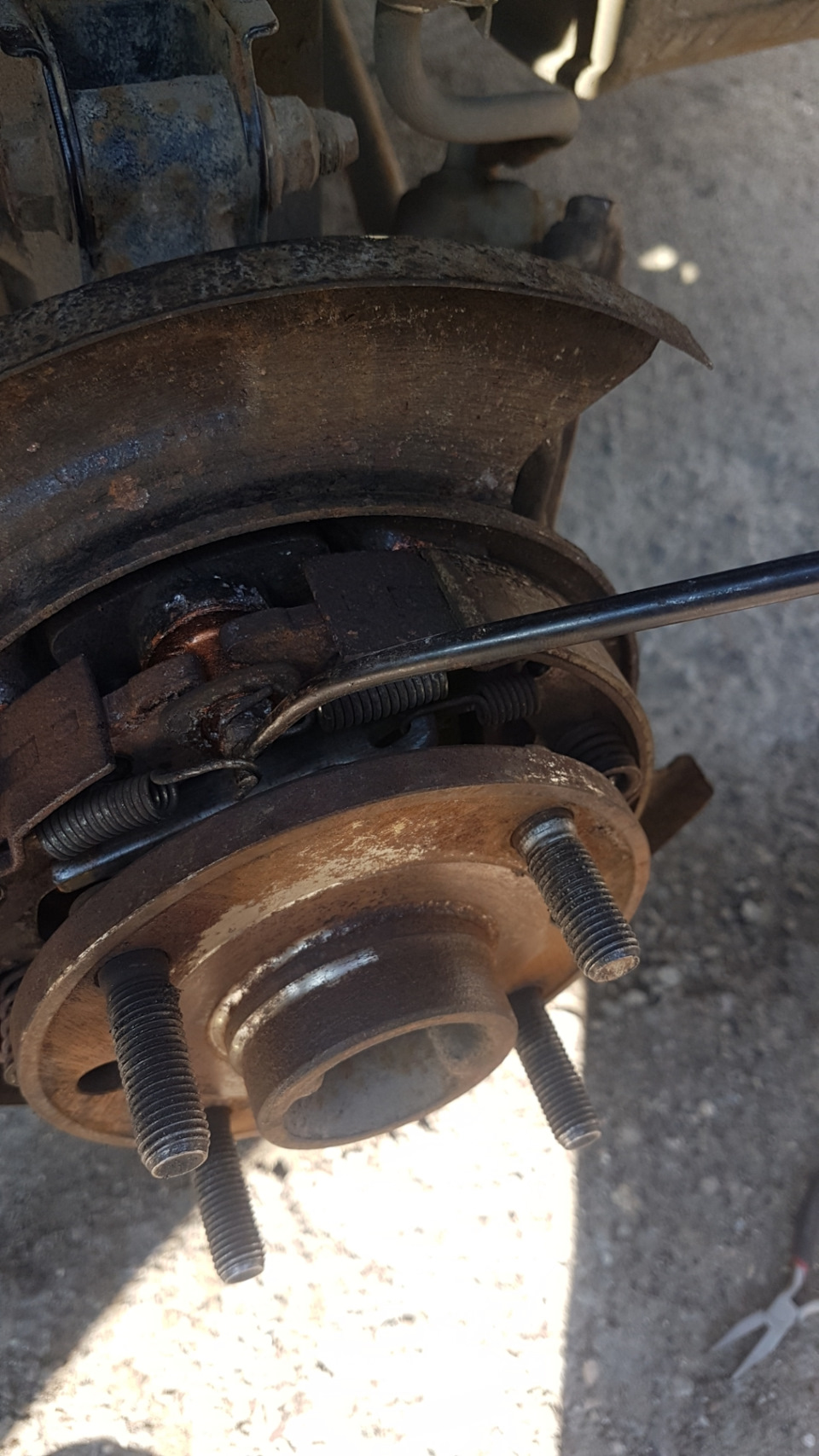

Разводим колодки ручника лачетти
При затягивании ручника левое колесо не тормозило. А поскольку сегодня менял стойки стабилизатора, колесо было снято, то заодно решил и подтянуть колодки ручника.
Ставим тормозной диск так, чтобы отверстие для регулировки стало внизу, (по правому краю стойки, если провести условную линию (на фото). И плоской отверткой толкаем зубы шестерни подводящего механизма, (от себя).
Chevrolet Lacetti 2006, двигатель бензиновый 1.8 л., 122 л. с., передний привод, автоматическая коробка передач — плановое ТО
Машины в продаже
Комментарии 21
Така же кака на газ 3309
Многие и не догадываются, что основное натяжение и подвод колодок ручника осуществляется разводным барашком у колодок. Гайкой под подлокотником натягиваются только сами троса.
Ты забыл, что прежде чем регулировать в колёсах, надо сначала в салоне гайку ослабить, чтобы рычаги на колодках ушли а крайнее заднее положение, а после регулировки а барабанах, отрегулировать натяжение тросов.
Да, но у меня колодки и были в крайнем положении.
А еще проще на снятом барабане вымеряем штангелем диаметр и разводим колодки.затем одеваем и пару раз ручкой щелкаем чтоб еще развернулись и все.
Твой вариант точно не проще
А чем же он сложнее?
+ снятие суппорта, снитие барабана, наличии штангель циркуля (не у всех он есть) у меня есть но не разведется на такое растояние
Если снятие и разрабатывание направляющих для вас проблемма.То смысл лезть к ручнику он итак автоподводится.А вот если полезли его подводить то значит там все закисло внутри и тут волей не волей надо все разбирать.К сожалению лачики страдают закисанием механизма ручника и закисанием направляек суппорта.
Как он самоподводится, если шестерню пружина прижимает? (Фото#3) или я ошибаюсь?
Так вот именно пружина и вращает барашек.Сними барабан и посмотри как механизм работает.
На барабанных тормозах!
Если снятие и разрабатывание направляющих для вас проблемма.То смысл лезть к ручнику он итак автоподводится.А вот если полезли его подводить то значит там все закисло внутри и тут волей не волей надо все разбирать.К сожалению лачики страдают закисанием механизма ручника и закисанием направляек суппорта.
Речь шла о том как проще а не как хочется вам
А еще проще на снятом барабане вымеряем штангелем диаметр и разводим колодки.затем одеваем и пару раз ручкой щелкаем чтоб еще развернулись и все.
Это мазохизм. Чтобы для регулировки снимать барабан.
Это правильное обслуживание а не мазохизм.
Масло когда меняешь, поддон снимаешь? Или пробкой сливной обходишься? Вот если я почувствую, что с ручником что то не так, тогда и полезу снимать барабан. Если ручником пользоваться постоянно, то ничего не закисает и достаточно иногда через отверстие подрегулировать. Я на своей машине 4 года назад поставил новые колодки и тросы и с тех пор прекрасно работает, пару раз в барабанах регулировал.
Если звёздочка регулировочная закисла, ты её при всём желании отвёрткой не повращаешь. И знаешь, у меня ничего не закисает и всё работает, даже на Кадете, которому 34 года, не говоря уж о Лачетти. И где ты гайки на направляйках нашёл.
Регулировка ручника
На этой странице рассмотрим такую тему, как правильная регулировка ручника. А также в конце будет видео на эту тему.
Бороздя просторы интернета я был удивлён тем, как люди регулируют ручник и учат этому других. Ещё больше я удивился, когда решил посмотреть, что поэтому поводу пишут в мурзилках. Как оказалось, там тоже описан довольно странный алгоритм регулировки ручника.
Я всегда говорю, что информацию в интернете слушать не нужно, а необходимо только прислушиваться и окончательное решение оставить своим мозгам, а не чужим.
Ну ладно, хватит рассусоливать, поехали…
Как отрегулировать ручник
И вот решил, значит, показать, как я регулирую ручник со своей точки зрения.
Как известно, ручник регулируется в двух местах:
И вот здесь начинается самое интересное. Абсолютное большинство занимается натяжкой троса из салона. Закрутили гайку, трос натянули, добились необходимого количества щелчков и готово.
Но как по мне – это в корне не верно.
Если Вы когда-нибудь снимали тормозной диск и обращали внимание, как устроен и как работает сам механизм ручника, то Вы поймёте суть ошибки данных мануалов.
Дело в том, что трос разводит колодки только вверху! Следовательно работать будет только верхняя часть колодок, а нижняя останется не при делах. А оно нам надо такое? Конечно нет.
Тем более постоянно перетянутый трос – это тоже как-то не по Фэншую.
В общем, как по мне правильная регулировка ручника состоит из следующих шагов:
Важно понять, что трос необходимо не натягивать, а регулировать!
Теперь более детально рассмотрим этот процесс.
Для начала добираемся до гайки регулировки троса в салоне. Для этого дергаем вверх подстаканник
Поддеваем ее с правого торца и снимаем
Видим гайку под ключ на 12 мм. Это и есть гайка регулировки троса ручника
Лезем под машину и оцениваем состояние троса. Если он сильно перетянут, то послабляем его. Если имеются порванные нити троса, то трос необходимо заменить
Если пыльники порваны, тогда трос также нуждается в замене
В этом месте всё очищаем и также оцениваем целостность троса
Снимаем тормозной суппорт. Сделать это достаточно просто, открутив ключом на 14 два болта его крепления. Один внизу…
Снимаем суппорт и подвешиваем его за проволоку
Теперь у нас два пути:
Предпочтительнее пойти по второму пути, так как там всё очень любит ржаветь, да и состояние колодок желательно оценить.
В общем, если лень или нет времени возиться, тогда вынимаем резиновую заглушку (красная стрелка) и приступаем к регулировке, а если есть желание сделать всё основательно, тогда откручиваем болт крестовой отвёрткой (желтая стрелка)
Если пошли по лёгкому пути, то после извлечения заглушки необходимо выставить диск так, чтобы отверстие было внизу. При помощи фонарика в отверстии мы увидим зубчатое колесо регулировочного механизма
Разводим колодки до упора, а затем немного назад, чтобы диск не затирал о колодки.
Внимание! Так как диск крепится только одним болтиком, то чтобы избежать перекоса и обеспечить точность регулировки – имеет смысл дополнительно зафиксировать диск колёсной гайкой
Теперь идём в салон и регулируем трос. Закручивая гайку, добиваемся необходимых 6-8 щелчков.
В принципе, можно оставить и большее количество щелчков – до 10.
Проверяем вращение колёс и работу ручника. На этом процесс регулировки ручника окончен.
Если Вы всё же решили снять диск и оценить состояние механизма, то я делаю это так.
Откручиваем болтик крестовой отвёрткой и снимаем диск.
Очищаем все доступные места
Затем я всё обрабатываю преобразователем ржавчины
Ждём пока всё высохнет и почернеет
Затем все трущиеся места и крепления пружин и колодок смазываем медной смазкой. Не рабочую часть колодок.
Ей же смазываем резьбу регулировочного механизма и болт крепления диска, чтобы в следующий раз он открутился без особых проблем
Осталось только отрегулировать ручник по вышеизложенному алгоритму.
Будут вопросы или поправки с дополнениями – милости прошу в комментарии ниже.
Если в процессе работы выяснится, что суппорт Вашего авто заклинил, тогда посетите страницу Ремонт тормозного суппорта
Вот обещанное видео о регулировке ручника
Регулировка стояночного тормоза Шевроле Лачетти
Ручной тормоз Chevrolet Lacetti нуждается в периодической регулировке. Такая необходимость может возникнуть в 3 случаях:
Когда же производится замена троса либо барабанных колодок, то регулировать нужно и натяг троса (из салона), и положение колодок в дисковом барабане. Регулируется положение колодок путем перемещения специального разводящего/стягивающего устройства. Далее по тексту будет рассказано и про регулировку положения тормозных колодок Chevrolet Lacetti.
Процесс регулировки стояночного тормоза Шевроле Лачетти
Если ручник перестал надежно фиксировать положение авто, но точно известно, что колодки еще не израсходовали свой ресурс, то вполне можно обойтись только регулировкой натяга троса.
Регулируем положение колодок
Для случаев, когда производится просто ревизия задних тормозных барабанов или же осуществляется замена троса/тормозных колодок, то параллельно с подтягиваем троса на ручнике обязательно и непременно нужно регулировать положение колодок.
Добраться до колодок не так-то и просто. Колодки ручника спрятаны за барабан-диском. Демонтаж задних тормозных дисковых барабанов в подробностях описан в статье по замене колодок стояночного тормоза.
Если вкратце, то необходимо вывесить задние колеса на домкратах, подложив какой-нибудь упор для страховки. Снимаются колеса. Крышка барабан-дисков зафиксирована к ступице потайным винтиком, его нужно выкрутить. И только после этого получится снять с колесной ступицы дисковый барабан, за котором спрятаны тормозные колодки ручника.
Дополнительная информация
Срок обслуживания элементов ручного тормоза ничем не регламентирован. Регулировать натяг ручника или менять колодки/трос нужно по мере необходимости. И в каждом отдельном случае время износа ручника будет разным. Кто-то пользуется ручным тормозом чуть ли не каждый день, а у кого-то в ручном тормозе вообще нет необходимости.
По поводу водителей второй категории (которым ручнике не нужен), специалисты рекомендуют разрабатывать ручной тормоз в теплый период года не менее 1 раза в месяц, а когда холодно и сыро, то ручник нужно взводить не менее 4 раз в месяц (1 раз в неделю).
Ручник Шевроле Лачетти
Ручник, он же ручной тормоз, стояночный тормоз, предназначен для удержания автомобиля на опорной поверхности, уклонах и так далее.
Ручник и принцип его работы
На Шевроле Лачетти ручник приводится в действие усилием руки, за ручку привода между передними сиденьями. Что бы его отпустить, нужно утопить кнопку на торце ручника и затем отпустить его вниз.
Привод ручника осуществляется на задние колеса. Они блокируются посредством поджатия тормозных колодок к поверхности барабанного тормоза. Привод осуществляется с помощью тросового привода.
Основная рабочая тормозная система никак не связана со стояночной. Это две абсолютно разные системы.
То что эти системы не взаимосвязаны, это, как всегда, и хорошо и плохо. Плохо то, что вам нужно покупать отдельно колодки для рабочей тормозной системы и для стояночной. А хорошо то, что если одна система выйдет из строя, в экстренной ситуации вы сможете воспользоваться запасной.
Диагностика ручника
Диагностика стояночной системы автомобиля сводится к подсчету щелчков перемещения рычага стояночного тормоза, при котором автомобиль, в снаряженном состоянии (читай с водителем и полным баком бензина), должен надежно удерживаться на склоне не менее 23%.
По мануалу Chevrolet Lacetti количество щелчков ручника составляет 7 — 10. Если на вашем автомобиле щелчков больше, то соответственно нужна регулировка ручника.
Также большинству автовладельцев не нравится столь большое перемещение рычага и они его изначально регулируют к состоянию ВАЗовских нормативов (3 щелчка). В принципе это можно делать, но убедитесь в том, что тормозные механизмы не будут перегреваться в этом случае.
Также при диагностике следует убедиться что затормаживается оба задних колеса.
Как отрегулировать ручник
На Лачетке ручник можно отрегулировать двумя способами:
Второй вариант также применяют в случае, когда колеса затормаживают неравномерно. Проще говоря, тормозит только одно из задних колес.
Регулируем ручник из салона
Регулировочная гайка находится под подстаканником между сидениями, поэтому:
После проделанных манипуляций будет хорошо вывесить колеса и проверить их вращение при опущенном ручном тормозе. Если никаких посторонних звуков нет (трения тормозного барабана о колодки), то тут все ок. Также проверьте — блокируются ли оба колеса. Просто поднимите ручник и попробуйте провернуть колеса.
Регулируем ручник с помощью раздвижения колодок
В этом случае необходимо вывесить задние колеса (можно поочередно). Как правильно вывешивать и снимать колеса читайте в этой статье
Вот это зубчатое колесико, только здесь снят тормозной диск
Для наглядности этой операции прикладываем видео:
Когда менять колодки ручника
Колодки необходимо менять когда ручник не поддается регулировкам описанным выше. По срокам замены сказать что-либо сложно. Так как эти сроки сильно разнятся.
Кто-то меняет колодки при полной ревизии тормозной системы. Стоят они в среднем за не оригинал от 800 р. до 1500 р. и меняются довольно не просто, так как это редкая процедура и там вероятнее всего всё закисшее.
Также меняют колодки если колеса сзади начинают сильно греться. Связано это в основном с тем, что механизм привода стояночного тормоза может закисать в своих направляющих, а также если пришел в негодность трос привода ручника.
Какие колодки ручника поставить
Оригинальные колодки идут под каталожным номером 964 967 64, производитель GM, стоимость весьма немаленькая 2350 — 3100 рублей.
Неоригинал, которые ставят Ashika 55-0W-W04. По отзывам форумчан эти колодки подходят по всем параметрам как оригинальные колодки, однако цена на них ниже 1380 рублей. Страна производства Италия.
Также устанавливают JapanParts GFW04AF по цене 1470 рублей.
Если вы предпочитает «подергать» ручник не только для стоянки, то присмотритесь к Ferodo FSB4017. Итальянский производитель с ценой 1350 — 1450 рублей за комплект.
