Как отрегулировать кулису уаз 3303
Регулировка кулисы КПП Уаз 452, 3303.
Давно ничего не писал, работа. Сам не заметил как 3 месяца уже прошло. В общем нашел наконец то эмблему Уаз. Год не мог ее найти. А тут попалась.
Купил и поменял промежуточную кулису. В старой был люфт.
Хотел поменять втулки но эта кулиса отказалась разбираться.
И как всегда новую зап часть дорабатываем напильником.
И установил кулису.
Поменял одну втулку на флажке кпп.
И после всех манипуляции у меня осталась только 4 передачи задняя просто исчезла.
Полез в инет видео на Ютубе по ее регулировке ПОЛНАЯ ЧУШЬ.
Толком ничего нет и только в двух местах наткнулся письменно.
Так что ниже пишу как делал я. Пока не тестировал на ходу но все включается.
Кпп на нейтраль и стронул гайки, чуть открутил.
И на КПП то же.
Нужно добиться что бы флажки на КПП и промежуточной кулисе смотрели вниз. Как ниже на фото.
На КПП
И затягиваем гайки.
Поставив ручку примерно на середину нейтрали. Затянул гайки.
При включении задней передачи зазор между флажком (промежуточной кулисы) и рамы должен быть если не ошибаюсь где то 1мм.
У меня немного разбит один флажок так что более точная регулировка еще впереди.
Всем до связи.
Механизмы КПП УАЗ “Буханка”: как отрегулировать кулису
Тяга привода управления КПП — один из самых малознакомых элементов трансмиссии. У автомобилистов эту деталь принято называть кулисой. Поскольку эта часть коробки не видна снаружи, многие “молодые” автовладельцы, естественно, ошибочно часто подразумевают под тягой рычаг переключения передач.
Поговорим о признаках износа и регулировке тяги 4-ступенчатой КПП на УАЗ “Буханка”.
Как понять, что требуется ремонт/регулировка кулисы УАЗ “Буханка”
Итак, тяга привода управления КПП расположена между самой коробкой ПП и рычагом переключения, а дислоцируется под дном авто (рядом с карданным валом) или сразу под рычагом ПП. В теории кулиса должна быть очень прочной, поскольку на её долю выпадают большие рабочие нагрузки. По факту производитель действительно устанавливает добротную деталь, довольно хорошо защищённую от воздействия внешних факторов, но и ей не чужды разные повреждения.
Учитывая тяжёлые условия эксплуатации, для которых обычно и приобретается “Буханка”, тяга привода всё-таки подвержена как физическому износу, так и механическим повреждениям:
От 200 до 300 тыс. километров пробега фургона — рабочая “жизнь” кулисы до её замены или ремонта, так утверждает производитель. Однако реальность показывает несколько другие цифры — в среднем уже через 100 тыс. километров автовладельцу придётся воочию познакомиться с этим элементом трансмиссии. К характерным “симптомам” износа кулисы КПП, говорящих о приближающемся ремонте или замене детали, которые может заметить водитель, относят:
Многие автовладельцы считают свободный ход КПП нормой, но это важный диагностический признак, говорящий о неисправности тяги привода. В таком случае следует обязательно провести осмотр КПП, так как отрегулировать кулису на УАЗ “Буханка” проще, чем полностью менять её ремкомплект. Игнорировать проблемное переключение передач — вообще плохая идея, поскольку сложности, кажущиеся на первый взгляд незначительными, вполне могут привести к тяжёлым последствиям, ведь увеличивают риск попадания в ДТП.
Кулиса КПП: регулировка на УАЗ “Буханка”
При обнаружении вышеперечисленных признаков неисправности в большинстве случаев проблему можно исправить регулировкой кулисы УАЗ “Буханка”. Сделать это можно самостоятельно, не обращаясь в профессиональные сервисы, но помощник в этом деле точно не помешает. Регулировку детали можно провести двумя способами:
Проверьте свою работу, последовательно включая первую передачу и задний ход. В этих положениях как тяги, так и промежуточные рычаги не должны упираться в рядом расположенные элементы. Следите, чтобы рычаг управления КПП в салоне не подходил к приборной панели слишком близко. Это не очень удобно и может повредить руки человека, управляющего автомобилем. Передачи должны включаться полностью, то есть шток должен попасть на фиксатор.
А вам приходилось регулировать кулису КПП на вашем фургоне?
Кулиса
Доброго времени суток, уважаемые! Погода стоит жаркая, даже очень. Отпуск практически закончился. Последние дни мы усиленно работаем на стройке. Хотя и так понятно, что не успеваю я ((( Но тем не менее трудимся ударно. Вот вчера возил землю, точнее песок с глиной пополам. Короче грунт для засыпки, уровень пола поднимаю. Тяжелая это работа. Да и груз не легкий. Но уаз справился вполне достойно. Если бы не одно «но»… Еще раньше замечал, что первая передача выскакивает. Точнее как будто не включается до конца и в процессе езды плавно отключается. Да и рычаг кпп болтался как… (каждый подумает в меру распущенности)) ). В общем после осмотра решил я поменять кулису. Новая сейчас стоит 1500р. Из-за временного недостатка финансов жалко было купить )) Выпросил у отца кулису. Лежала новая лет, наверно, 20. Ждала своего часа )) Еще советская.

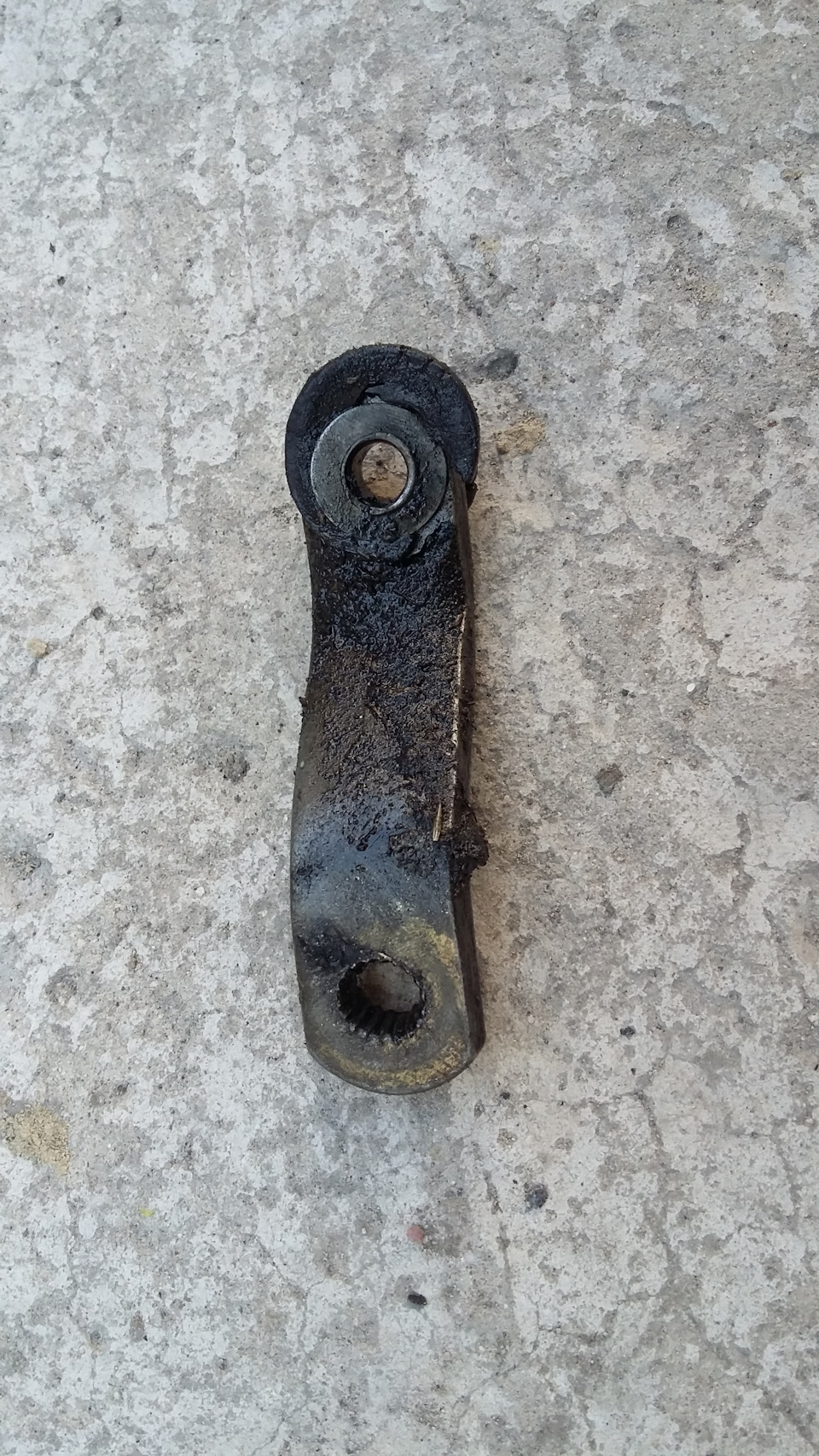

Ну и полез я ремонтировать. Снял старую кулису. Оказывается одному ее никак не снять. Из кабины надо болты держать. Девушка помогала )) И вот что я там увидел
Фиг знает, как на этом машина ездила вообще. Видимо так только уаз может. Все оторвано и варено не раз. Внизу тоже печально
Тяги болтаются жутко. В общем поставили кулису, попутно смазал все соединения и движущиеся узлы, убрал зазоры по возможности (куча шайб ушла на это). После всего попробовал повтыкать передачи. Класс! Все четко и ход рычага короткий и понятный. На радостях пошел пообедал и решил продолжить. Из коробки лило масло под вал переключения передач. Снял я крышку, которая на трех болтиках. Колечко резиновое еле нашел. совсем плохое оно. И снова поход по магазинам. Но как всегда в наших колхозных магазинах ни хрена нет. Не нашел я и это кольцо. Купил другое, оно не подошло, натянул его на вал просто так. А старое на герметик и на место. Бред конечно, но вдруг поможет… Попутно заменил вот эту штуку. Та, что стояла, совсем разбита была.

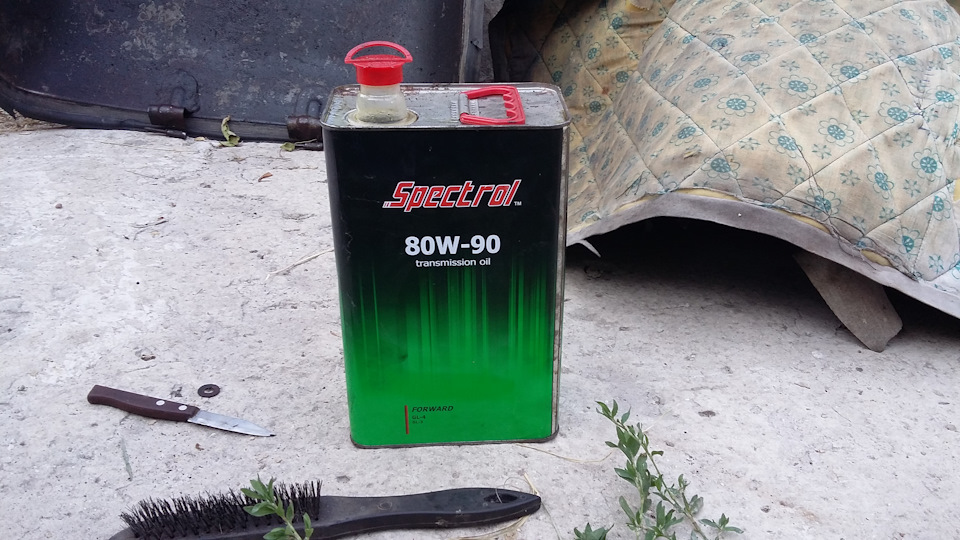

Дело к вечеру, решил проверить масло в кпп, рк и мосту заднем. Кпп почти сухая. Пришлось старые запасы использовать. Сделал вот такое приспособление для заправки

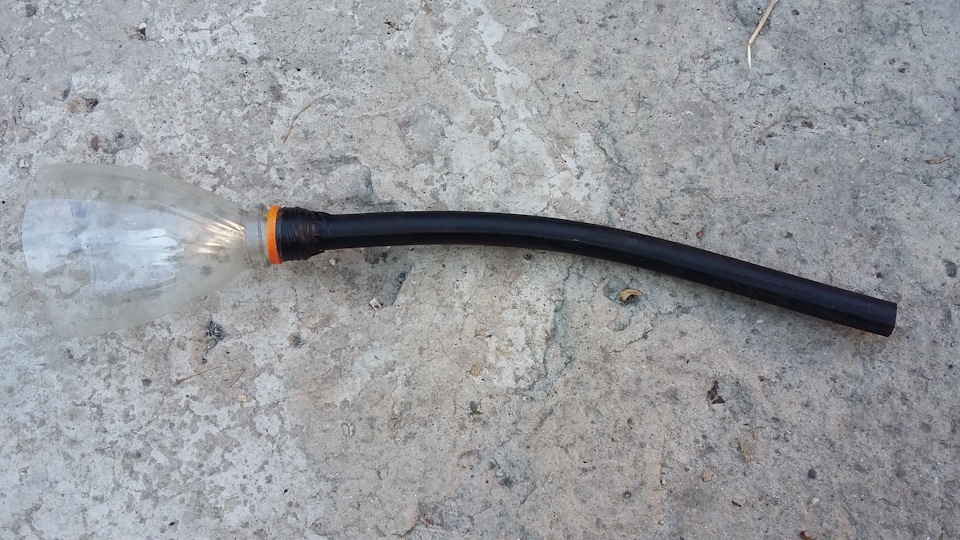

Места под кузовом достаточно для маневров с такой чудо-лейкой. Ну и масло, оставалось немного, уже и не помню, зачем покупал его
Получилось только в кпп и мосту поменять. Мост кстати совсем сухой был. Хотя смотрел как-то. Течет видимо куда-то. Предстоит ремонт. Ну а в финале… Решил завести и чуть взад-вперед потрогать, попробовать. Завожу машину, сцепление и… ни одна передача не включается! Втыкал, втыкал, нашел одну заднюю. Что за хрень? Настроение на ноль. А был такой момент. Когда снял крышку, чтобы поменять резиновое кольцо, оттуда выпала пружина и валик выскочил и повис. Я его на место попытался вставить. Вроде встал, собрал все. Видимо куда-то я его воткнул не туда. Или вилка соскочила. Короче не знаю, что случилось. Предстоит разбирать механизм переключения. Ни разу не лазил туда, не представляю. Страшно, что не соберу. А нужно. Вот так грустно сегодня закончился день. Попробую завтра разобраться, что случилось. Будет еще запись. До связи…
Кпп Уаз буханка — устройство, регулировка, ремонт.
Навигация по статье
Принцип работы кпп на уаз буханка.
Трансмиссия используется для изменения тяги и скорости автомобиля в зависимости от условий. С помощью кпп уаз буханка можно изменить направление движения на задний ход и отключить работающий двигатель от коробки передач при остановке.
УАЗ 452, 469, 2206… имеет механическую четырехступенчатую коробку передач, оснащенную инерционной синхронизацией для облегчения включения первой, второй, третьей и четвертой передач. Коробка передач крепится к картеру сцепления четырьмя штифтами, которые вкручиваются в картер сцепления.
Шестерни приводят в движение промежуточный вал, вторая и третья шестерни — косозубые, первая шестерня — косозубая и находится в постоянном зацеплении. Шестерни первой, второй и третьей передач установлены на приводном валу в игольчатых подшипниках.
Автомобиль может быть оснащен коробкой передач, имеющей синхронизатор только для третьей и четвертой (прямой) передач.
Техническое обслуживание этих трансмиссий одинаково. Полные кпп уаз буханка взаимозаменяемы, но детали этих коробок и механизмы переключения передач не взаимозаменяемы.
Схема коробки передач с синхронизатором только для третьей и четвёртой (прямой) передачи.
Схема кпп уаз буханка:
|
1, 16, 23 — главный, вспомогательный и промежуточный валы;
2 — крышка переднего подшипника;
3 — специальная гайка или стопорное кольцо;
6 — подшипник главного вала;
7 — передний подшипник вторичного вала;
9 — муфта синхронизатора 3-й и 4-й передач;
10, 11 — шестерни 3-й и 2-й передач;
12 — муфта синхронизатора 1-й и 2-й передач;
13 — шестерня передачи I;
14 — стопорные пластины;
17 — стопорное кольцо;
19 — распорное кольцо;
20 — подшипник промежуточного вала;
21 — специальный винт;
22 — специальная шайба;
24 — ось шестерни тормоза заднего хода;
25 — промежуточная шестерня передачи заднего хода;
26 — сливная пробка;
27 — блок шестерен привода промежуточного вала и коробки передач III;
28 — стопорное кольцо;
30 — роликовый подшипник.
Использование синхронизаторов в коробке передач облегчает управление автомобилем, обеспечивает бесшумное переключение передач и повышает долговечность зубчатых муфт.
Передаточные числа коробки передач УАЗ:
Читайте также: буржуйка | тюнинг уаз буханка своими руками | установка дизельного двигателя на уаз | установка дизельного двигателя на уаз
Схема коробки передач УАЗ буханка.
Рис. 3.10 Синхронизированная передача:
1 — главный вал; 2 — передняя крышка; 3 — специальная гайка; 4,14,17,28 — стопорные кольца; 5 — уплотнение; 6,15,20,30 — подшипники; 7 — передний подшипник вторичного вала; 8 — картер; 9 — синхронизатор 3-й и 4-й передач; 10 — шестерня 3-й передачи; 11 — шестерня 2-й передачи; 12 — синхронизатор 1-й и 2-й передач 13 — 1-я передача; 16 — вторичный вал; 18 — шайба; 19 — распорное кольцо; 21 — специальный винт; 22 — тарельчатая пружина; 23 — промежуточный вал; 24 — ось шестерни заднего хода; 25 — шестерня заднего хода; 26 — вилка; 27 — промежуточный вал и 3-я передача; 29 — крышка
Рис. 3.9 Частично синхронизированная передача:
1 — картер; 2 — промежуточный вал привода коробки передач; 3 — промежуточный вал с подшипником; 4 — гайка; 5 — промежуточный вал; 6 — крышка подшипника; 7 — передняя крышка; 8 — главный вал; 9 — специальная гайка; 10 — передний подшипник вторичного вала; 11 — муфта синхронизатора; 12 — вторичный вал; 13 — 3-я передача; 14 — 2-я передача; 15 — 1-я передача; 16 — задний подшипник вторичного вала; 17 — стопорные кольца; 18 — винт крепления заднего подшипника промежуточного вала; 19 — блок подшипников ведомого вала; 20 — блок оси ведомого вала; 21 — блок ведомого вала; 22 — проставка; 23 — промежуточный вал 2-й передачи; 24 — промежуточный вал 3-й передачи; 25 — пробка корпуса сливного отверстия
Автомобили могут быть оборудованы коробками передач с синхронизаторами только для III и IV (прямых) передач (рис. 3.9, далее — частично синхронизированная коробка передач) или с синхронизаторами для всех передач переднего хода (рис. 3.10, далее — синхронизированная коробка передач).
Полные коробки передач взаимозаменяемы, но детали этих коробок и механизмы переключения передач — нет.
Техническое обслуживание
Во время работы проверяйте уровень масла и меняйте его через интервалы, указанные в таблице смазки.
В случае утечки необходимо найти причину и заменить поврежденные детали (уплотнения, заглушки и т.д.).
Периодически проверяйте крепление коробки передач, а также крепление и регулировку механизма управления коробкой передач на автомобилях семейства УАЗ-3741.
Момент затяжки болтов и гаек крепления коробки передач к картеру сцепления и коробке передач должен составлять 39-55 Н-м (4,0-5,6 кгс-м).
Процедура регулировки описана в разделе «Ремонт». Сами редукторы не имеют регулировки.
Составляющие трансмиссии УАЗ
В машинах семейства УАЗ — 452 новой конструкции установлена механическая коробка передач (четырехступенчатая). Он позволяет легко переключать зубчатые синхронизаторы инерционного типа. Пятиступенчатая коробка передач ADF синхронизирована на всех передачах переднего хода.
УАЗ может быть оснащен 5-ступенчатой коробкой передач DYMOS. Эта коробка передач отличается своей надежностью. Средний срок его эксплуатации — 300000 км пробега. Заливная пробка расположена в середине коробки, сливная пробка — снизу. Их можно открутить с помощью шестигранного ключа. После слива масла необходимо подготовить специальную емкость. Залейте новую жидкость до уровня маслозаливного отверстия на коробке. Щуп — хороший способ определить, куда именно была залита жидкость. В качестве альтернативы щупу можно использовать длинный ноготь. Профилактически уровень масла следует проверять каждые 15000 км.
Причины возникновения поломок
Как правило, необходимость замены основных компонентов трансмиссии возникает по мере их естественного износа.
Основной причиной утечки масла из коробки передач является наличие повышенного уровня топлива в системе. Необходимо использовать высококачественное масло для коробки передач в УАЗе. Если жидкость не надлежащего качества, это может вызвать характерные шумы со стороны коробки. Если синхронизатор или его детали изношены, вы всегда будете замечать затрудненное переключение передач. Также следует обратить внимание на детали механизма переключения. При деформации зубьев шестерен часто наблюдается самопроизвольное переключение передач.
КПП УАЗ-452, регулировка механизмов
Механизм переключения передач четырехступенчатой полусинхронной коробки передач семейства УАЗ-452 установлен в боковой крышке коробки передач. Вилки переключения крепятся к штокам с помощью конического винта, входящего в зацепление с проволокой.
Перемещение вилки при переключении осуществляется с помощью тяг, которые имеют гнездо для установочного винта и пазы для замка и стопорного устройства. Средний стержень дополнительно имеет промежуточный штифт для стопорного устройства. Когда одна из шестеренок входит в зацепление, шток перемещается и фиксирует соседние штоки с помощью штифта.
Таким образом, каждый из остальных стержней блокируется стопорным штифтом и не может быть перемещен из нейтрального положения, пока ранее перемещенный стержень не вернется в нейтральное положение. Эта же блокировка предотвращает одновременное включение двух передач.
Вилки фиксируются в нейтральном положении и в положениях, когда шестерни зацепляются шариками. Для перемещения вил используется рычажная муфта, установленная на шлицах вертикального вала. Головка рычага сцепления входит в пазы вилки. Муфта может перемещаться вдоль вала в осевом направлении. Когда вал вращается, муфта вращается, и ее рычаг перемещает то одну, то другую вилку.
Одновременно, в крайнем верхнем положении, сцепление соединено с вилками первой и второй передач, в среднем положении — с вилками третьей и четвертой передач, а в крайнем нижнем положении — с вилкой заднего колеса. Среднее положение сцепления фиксируется упором сцепления в шайбе, в которую упирается пружина. Чтобы перевести муфту в нижнее положение, необходимо приложить дополнительное усилие для сжатия пружины. На внешнем конце вала имеются пазы и резьба для крепления рычага переключения передач.
Читайте также: чем наскучил УАЗ Патриот?
Для перемещения муфты вверх и вниз имеется рычаг управления, который вращается на валу и входит в паз муфты. Внешний конец вала имеет шлицы и резьбу для крепления внешнего рычага. Валы уплотнены резиновыми уплотнительными кольцами.
Внешние рычаги управления и рычаги переключения передач имеют на одном конце щелевое отверстие, а на другом — отверстия, в которые вставляются резиновые шайбы с латунными втулками. После установки на шлицы рычаги управления и переключения передач могут отклоняться от своего положения в пределах 5 градусов в каждую сторону.
Кулиса КПП: что это такое, признаки износа, как отрегулировать самостоятельно
Не все автовладельцы знают, как называется та или иная деталь в их автомобиле. В данном случае речь идет не только о механизмах, «спрятанных» в двигателе, но и об устройствах, с которыми они взаимодействуют буквально каждый день. Одной из таких деталей является рычаг переключения передач.
Примечание: Название «качалка» не является официальным названием этого механизма, но оно общепринято. Фактически, эта часть называется приводным звеном управления коробкой передач.
Признаки износа кулисы КПП
Водитель должен обращать внимание на возможные неисправности узлов автомобиля, в том числе знать характерные признаки износа шибера переключения передач, чтобы своевременно принять меры по его замене. Несмотря на то, что механизм достаточно надежен, следует знать следующие «симптомы» его скорой поломки:
Читайте также: Цельнометаллическая Газель Next избавилась от «кочерги»
Водители часто не обращают внимания на появление люфта в трансмиссии, считая это нормальной ситуацией. В действительности, если есть люфт, необходимо провести диагностику трансмиссии и, при необходимости, отрегулировать или заменить переключатель. Дело в том, что небольшой люфт — это уже достаточно серьезный признак неисправности штока переключения.
Если он «оторвется» во время движения автомобиля, это может привести к серьезным последствиям, как для автомобиля, так и для водителя, поскольку такая ситуация может стать причиной аварии.
Поэтому, если вы заметили какие-либо проблемы с переключением передач, необходимо посетить сервисный центр для диагностики и ремонта рычага управления, если это необходимо.
Как отрегулировать тяги КПП на УАЗ Буханка?
Скользящие вилки крепятся к прутьям с помощью конуса из спиральной проволоки. Правильность положения рычага проверяется в нейтральном положении в кпп уаз буханка после регулировки механизма переключения в коробке передач в соответствии с рис. Проверьте и оцените четырехступенчатую коробку передач с синхронизаторами на всех передачах переднего хода. Приработайте шатуны УАЗа к шаровым опорам стабилизатора и уменьшите угол продольного наклона. При последовательном включении первой и задней передач необходимо проверить правильность выравнивания привода.
Как отрегулировать кулису на уаз буханка четырехступка
Регулировка кулисы КПП Уаз 452, 3303.
Давно ничего не писал, работа. Сам не заметил как 3 месяца уже прошло. В общем нашел наконец то эмблему Уаз. Год не мог ее найти. А тут попалась.
Купил и поменял промежуточную кулису. В старой был люфт.
Хотел поменять втулки но эта кулиса отказалась разбираться.
И как всегда новую зап часть дорабатываем напильником.
И установил кулису.
Поменял одну втулку на флажке кпп.
И после всех манипуляции у меня осталась только 4 передачи задняя просто исчезла.
Полез в инет видео на Ютубе по ее регулировке ПОЛНАЯ ЧУШЬ.
Толком ничего нет и только в двух местах наткнулся письменно.
Так что ниже пишу как делал я. Пока не тестировал на ходу но все включается.
Кпп на нейтраль и стронул гайки, чуть открутил.
И на КПП то же.
Нужно добиться что бы флажки на КПП и промежуточной кулисе смотрели вниз. Как ниже на фото.
На КПП
И затягиваем гайки.
Поставив ручку примерно на середину нейтрали. Затянул гайки.
При включении задней передачи зазор между флажком (промежуточной кулисы) и рамы должен быть если не ошибаюсь где то 1мм.
У меня немного разбит один флажок так что более точная регулировка еще впереди.
Всем до связи.

Сборка и регулировка механизма управления переключением передач УАЗ-3741
Сборку механизма управления переключением передач автомобилей семейства УАЗ-3741 производите в порядке, обратном разборке.
После сборки произведите регулировку механизма управления коробкой передач. Регулировку производите изменением длины горизонтальных — 8,11 (см. рис. 106) и вертикальных — 5, 14 тяг в следующем порядке:
Рис. 106. Механизм управления переключением передач автомобилей семейства УАЗ-3741:
1-рычаг переключения передач; 2-уплотнитель механизма; 3-выбирающий рычаг механизма; 4-переключающий рычаг механизма; 5-вертикальная тяга переключения; 6-промежуточный рычаг переключения; 7-промежуточный рычаг выбора; 8-горизонтальная тяга выбора; 9-рычаг переключения передач; 10-рычаг выбора передач; 11-горизонтальная тяга переключения; 12-кронштейн промежуточный рычагов; 13-промежуточный рычаг выбора; 14-вертикальная тяга выбора; 15-пресс-масленки
Кпп Уаз буханка — устройство, регулировка, ремонт.
Трансмиссия используется для изменения тяги и скорости автомобиля в зависимости от условий. С помощью кпп уаз буханка можно изменить направление движения на задний ход и отключить работающий двигатель от коробки передач при остановке.
УАЗ 452, 469, 2206… имеет механическую четырехступенчатую коробку передач, оснащенную инерционной синхронизацией для облегчения включения первой, второй, третьей и четвертой передач. Коробка передач крепится к картеру сцепления четырьмя штифтами, которые вкручиваются в картер сцепления.
Шестерни приводят в движение промежуточный вал, вторая и третья шестерни — косозубые, первая шестерня — косозубая и находится в постоянном зацеплении. Шестерни первой, второй и третьей передач установлены на приводном валу в игольчатых подшипниках.
Автомобиль может быть оснащен коробкой передач, имеющей синхронизатор только для третьей и четвертой (прямой) передач.
Техническое обслуживание этих трансмиссий одинаково. Полные кпп уаз буханка взаимозаменяемы, но детали этих коробок и механизмы переключения передач не взаимозаменяемы.
Схема коробки передач с синхронизатором только для третьей и четвёртой (прямой) передачи.
Схема кпп уаз буханка:
 |
1, 16, 23 — главный, вспомогательный и промежуточный валы;
2 — крышка переднего подшипника;
3 — специальная гайка или стопорное кольцо;
6 — подшипник главного вала;
7 — передний подшипник вторичного вала;
9 — муфта синхронизатора 3-й и 4-й передач;
10, 11 — шестерни 3-й и 2-й передач;
12 — муфта синхронизатора 1-й и 2-й передач;
13 — шестерня передачи I;
14 — стопорные пластины;
17 — стопорное кольцо;
19 — распорное кольцо;
20 — подшипник промежуточного вала;
21 — специальный винт;
22 — специальная шайба;
24 — ось шестерни тормоза заднего хода;
25 — промежуточная шестерня передачи заднего хода;
26 — сливная пробка;
27 — блок шестерен привода промежуточного вала и коробки передач III;
28 — стопорное кольцо;
30 — роликовый подшипник.
Использование синхронизаторов в коробке передач облегчает управление автомобилем, обеспечивает бесшумное переключение передач и повышает долговечность зубчатых муфт.
Передаточные числа коробки передач УАЗ:
Читайте также: буржуйка | тюнинг уаз буханка своими руками | установка дизельного двигателя на уаз | установка дизельного двигателя на уаз
Схема коробки передач УАЗ буханка.
Рис. 3.10 Синхронизированная передача:
1 — главный вал; 2 — передняя крышка; 3 — специальная гайка; 4,14,17,28 — стопорные кольца; 5 — уплотнение; 6,15,20,30 — подшипники; 7 — передний подшипник вторичного вала; 8 — картер; 9 — синхронизатор 3-й и 4-й передач; 10 — шестерня 3-й передачи; 11 — шестерня 2-й передачи; 12 — синхронизатор 1-й и 2-й передач 13 — 1-я передача; 16 — вторичный вал; 18 — шайба; 19 — распорное кольцо; 21 — специальный винт; 22 — тарельчатая пружина; 23 — промежуточный вал; 24 — ось шестерни заднего хода; 25 — шестерня заднего хода; 26 — вилка; 27 — промежуточный вал и 3-я передача; 29 — крышка
Рис. 3.9 Частично синхронизированная передача:
1 — картер; 2 — промежуточный вал привода коробки передач; 3 — промежуточный вал с подшипником; 4 — гайка; 5 — промежуточный вал; 6 — крышка подшипника; 7 — передняя крышка; 8 — главный вал; 9 — специальная гайка; 10 — передний подшипник вторичного вала; 11 — муфта синхронизатора; 12 — вторичный вал; 13 — 3-я передача; 14 — 2-я передача; 15 — 1-я передача; 16 — задний подшипник вторичного вала; 17 — стопорные кольца; 18 — винт крепления заднего подшипника промежуточного вала; 19 — блок подшипников ведомого вала; 20 — блок оси ведомого вала; 21 — блок ведомого вала; 22 — проставка; 23 — промежуточный вал 2-й передачи; 24 — промежуточный вал 3-й передачи; 25 — пробка корпуса сливного отверстия
Автомобили могут быть оборудованы коробками передач с синхронизаторами только для III и IV (прямых) передач (рис. 3.9, далее — частично синхронизированная коробка передач) или с синхронизаторами для всех передач переднего хода (рис. 3.10, далее — синхронизированная коробка передач).
Полные коробки передач взаимозаменяемы, но детали этих коробок и механизмы переключения передач — нет.
Техническое обслуживание
Во время работы проверяйте уровень масла и меняйте его через интервалы, указанные в таблице смазки.
В случае утечки необходимо найти причину и заменить поврежденные детали (уплотнения, заглушки и т.д.).
Периодически проверяйте крепление коробки передач, а также крепление и регулировку механизма управления коробкой передач на автомобилях семейства УАЗ-3741.
Момент затяжки болтов и гаек крепления коробки передач к картеру сцепления и коробке передач должен составлять 39-55 Н-м (4,0-5,6 кгс-м).
Процедура регулировки описана в разделе «Ремонт». Сами редукторы не имеют регулировки.
Составляющие трансмиссии УАЗ
В машинах семейства УАЗ — 452 новой конструкции установлена механическая коробка передач (четырехступенчатая). Он позволяет легко переключать зубчатые синхронизаторы инерционного типа. Пятиступенчатая коробка передач ADF синхронизирована на всех передачах переднего хода.
УАЗ может быть оснащен 5-ступенчатой коробкой передач DYMOS. Эта коробка передач отличается своей надежностью. Средний срок его эксплуатации — 300000 км пробега. Заливная пробка расположена в середине коробки, сливная пробка — снизу. Их можно открутить с помощью шестигранного ключа. После слива масла необходимо подготовить специальную емкость. Залейте новую жидкость до уровня маслозаливного отверстия на коробке. Щуп — хороший способ определить, куда именно была залита жидкость. В качестве альтернативы щупу можно использовать длинный ноготь. Профилактически уровень масла следует проверять каждые 15000 км.
Причины возникновения поломок
Как правило, необходимость замены основных компонентов трансмиссии возникает по мере их естественного износа.
Основной причиной утечки масла из коробки передач является наличие повышенного уровня топлива в системе. Необходимо использовать высококачественное масло для коробки передач в УАЗе. Если жидкость не надлежащего качества, это может вызвать характерные шумы со стороны коробки. Если синхронизатор или его детали изношены, вы всегда будете замечать затрудненное переключение передач. Также следует обратить внимание на детали механизма переключения. При деформации зубьев шестерен часто наблюдается самопроизвольное переключение передач.
КПП УАЗ-452, регулировка механизмов
Механизм переключения передач четырехступенчатой полусинхронной коробки передач семейства УАЗ-452 установлен в боковой крышке коробки передач. Вилки переключения крепятся к штокам с помощью конического винта, входящего в зацепление с проволокой.
Перемещение вилки при переключении осуществляется с помощью тяг, которые имеют гнездо для установочного винта и пазы для замка и стопорного устройства. Средний стержень дополнительно имеет промежуточный штифт для стопорного устройства. Когда одна из шестеренок входит в зацепление, шток перемещается и фиксирует соседние штоки с помощью штифта.
Таким образом, каждый из остальных стержней блокируется стопорным штифтом и не может быть перемещен из нейтрального положения, пока ранее перемещенный стержень не вернется в нейтральное положение. Эта же блокировка предотвращает одновременное включение двух передач.
Вилки фиксируются в нейтральном положении и в положениях, когда шестерни зацепляются шариками. Для перемещения вил используется рычажная муфта, установленная на шлицах вертикального вала. Головка рычага сцепления входит в пазы вилки. Муфта может перемещаться вдоль вала в осевом направлении. Когда вал вращается, муфта вращается, и ее рычаг перемещает то одну, то другую вилку.
Одновременно, в крайнем верхнем положении, сцепление соединено с вилками первой и второй передач, в среднем положении — с вилками третьей и четвертой передач, а в крайнем нижнем положении — с вилкой заднего колеса. Среднее положение сцепления фиксируется упором сцепления в шайбе, в которую упирается пружина. Чтобы перевести муфту в нижнее положение, необходимо приложить дополнительное усилие для сжатия пружины. На внешнем конце вала имеются пазы и резьба для крепления рычага переключения передач.
Читайте также: чем наскучил УАЗ Патриот?
Для перемещения муфты вверх и вниз имеется рычаг управления, который вращается на валу и входит в паз муфты. Внешний конец вала имеет шлицы и резьбу для крепления внешнего рычага. Валы уплотнены резиновыми уплотнительными кольцами.
Внешние рычаги управления и рычаги переключения передач имеют на одном конце щелевое отверстие, а на другом — отверстия, в которые вставляются резиновые шайбы с латунными втулками. После установки на шлицы рычаги управления и переключения передач могут отклоняться от своего положения в пределах 5 градусов в каждую сторону.
Кулиса КПП: что это такое, признаки износа, как отрегулировать самостоятельно
Не все автовладельцы знают, как называется та или иная деталь в их автомобиле. В данном случае речь идет не только о механизмах, «спрятанных» в двигателе, но и об устройствах, с которыми они взаимодействуют буквально каждый день. Одной из таких деталей является рычаг переключения передач.
Примечание: Название «качалка» не является официальным названием этого механизма, но оно общепринято. Фактически, эта часть называется приводным звеном управления коробкой передач.
Признаки износа кулисы КПП
Водитель должен обращать внимание на возможные неисправности узлов автомобиля, в том числе знать характерные признаки износа шибера переключения передач, чтобы своевременно принять меры по его замене. Несмотря на то, что механизм достаточно надежен, следует знать следующие «симптомы» его скорой поломки:
Читайте также: Цельнометаллическая Газель Next избавилась от «кочерги»
Водители часто не обращают внимания на появление люфта в трансмиссии, считая это нормальной ситуацией. В действительности, если есть люфт, необходимо провести диагностику трансмиссии и, при необходимости, отрегулировать или заменить переключатель. Дело в том, что небольшой люфт — это уже достаточно серьезный признак неисправности штока переключения.
Если он «оторвется» во время движения автомобиля, это может привести к серьезным последствиям, как для автомобиля, так и для водителя, поскольку такая ситуация может стать причиной аварии.
Поэтому, если вы заметили какие-либо проблемы с переключением передач, необходимо посетить сервисный центр для диагностики и ремонта рычага управления, если это необходимо.
Как отрегулировать тяги КПП на УАЗ Буханка?
Скользящие вилки крепятся к прутьям с помощью конуса из спиральной проволоки. Правильность положения рычага проверяется в нейтральном положении в кпп уаз буханка после регулировки механизма переключения в коробке передач в соответствии с рис. Проверьте и оцените четырехступенчатую коробку передач с синхронизаторами на всех передачах переднего хода. Приработайте шатуны УАЗа к шаровым опорам стабилизатора и уменьшите угол продольного наклона. При последовательном включении первой и задней передач необходимо проверить правильность выравнивания привода.
