Регулировка кулисы КПП или почему вместо задней — первая.
Случилось это дело в поездке: все было хорошо, решил сдать назад, включил заднюю и…поехал вперед.
В общем расположение стало таким:
задняя = первая
первая = третяя
вторая = четвертая
третяя = третяя
четвертая = четвертая
пятая = пятая
Весь процесс занял не больше 15 минут, ибо проще ничего нет. Частично фото из интернета т.к. телефон разрядился.
1) В моторном отсеке ближе к перегородке от салона ослабляйте затяжку болта на хомуте, соединяющем вал переключения передач и привода ключом на 12.
2) Вытаскиваем пружинный фиксатор и вытаскиваем малую ось, соединяющую шток переключения передач с приводом
4) Далее кулису можно снять и заменить, либо заменить изношенные детали ремкомплектом.
5) Устанавливаем коробку в нейтральное положение. Находим на механизме коробки передач, пробку регулировочного отверстия. И вытаскиваем ее.

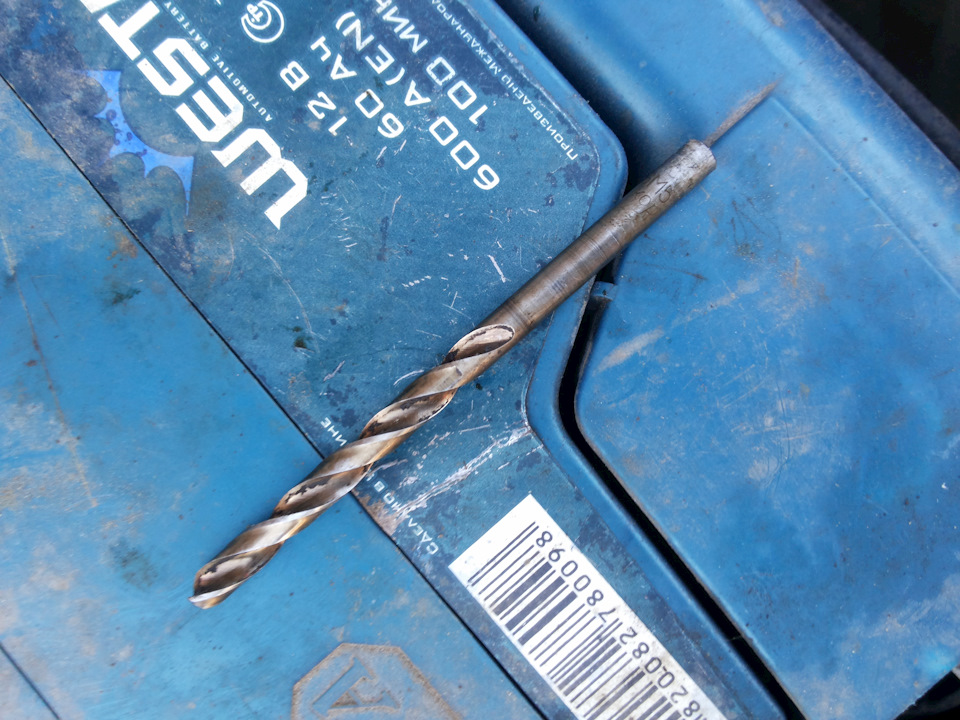

На ее место вставляем сверло, диаметром 4 мм и медленно проворачивая вал переключения, нащупываем фиксирующее отверстие.
Школа авторемонта — Ремонт автомобиля своими руками
Ремонт и регулировка привода переключения передач на автомобилях Daewoo Nexia, Daewoo Lanos, Chevrolet Lanos
Увеличился свободный ход кулисы переключения передач? Пропала четкость переключения? Тяжело «найти» заднюю передачу или с первого раза не получается включить первую? Если Вы говорите да, на все вопросы (или почти на все) и Вы счастливый обладатель автомобиля Daewoo Nexia (Дэу Нексия), Daewoo Lanos (Дэу Ланос), Chevrolet Lanos (Шевроле Ланос), то в этой статье Вы сможете найти решение своей проблемы. Так же, статья будет интересна и полезна, не менее счастливым владельцам автомобилей Opel Kadett (Опель Кадетт) и Opel Vectra (Опель Вектра).
Причиной ухудшения переключения передач в данных автомобилях, является «разбитый» привод переключения передач. И есть два варианта решения этой проблемы. Первый вариант, самый простой, быстрый и дорогой, замена привода целиком. Второй вариант, более хлопотный и дешевый (значительно дешевый!), покупка ремкомплекта для привода переключения передач. Какой из вариантов будет для Вас более удобным, Вы сможете решить после прочтения статьи. И так….
Снятие привода переключения передач с автомобиля:
1. В моторном отсеке ослабляйте затяжку болта на хомуте, соединяющем вал переключения передач и привода (фото 5).
2. Вытаскиваем пружинный фиксатор и вытаскиваем малую ось, соединяющую шток переключения передач с приводом (фото 6 и 7).
3. И последний шаг. Вытаскиваем ось, соединяющую привод переключения передач с кронштейном (фото 8). Для этого ось следует немного провернуть против часовой стрелки и, поддевая отверткой, вытащить ее вверх.
Привод снят. Можно приступать к главной части – Ремонт привода переключения передач.
1. Поочередно меняет втулки шарниров привода – пассатижами снимает стопорное кольцо, и разъединяем соединение; снимаем старую втулку и устанавливаем на шарнир новую; напрессовываем на втулку проушину, до появления канавки для стопорного кольца (фото 9).
2. Меняем пластиковый треугольник привода (его замена очень важна, так как он всегда значительно выработан, смотрим фотографию 10) — стачиваем расклепанный конец оси, выбиваем ее и устанавливаем новые детали — треугольник и ось; расклепываем конец новой оси (фото 11).
3. И самое легкое. Меняем втулки и резинки на самом рычаге привода (фото 12).
2. После этого лезем в салон и …. «Ланосоводы» просто снимают чехол с кулисы переключения передач, а вот владельцы Нексий занимаются небольшой разборкой салона (фото 16 и 17). После этого, находим регулировочные отверстия на кожухе и кулисе. Совмещаем их и фиксируем вторым сверлом (фото 18).
3. Когда все у нас будет зафиксировано, можно затягивать хомут соединения вала и привода переключения передач.
4. Вынимаем сверла, устанавливаем заглушку и проверяем, как переключаются передачи.
Если все сделано правильно, то дополнительной регулировки уже не потребуется. Передачи будут все «на месте». Правда, кулиса будет немного туговатой, но как показываем практика, это не надолго, на первые 3-4 дня.
UPD 03.01.2016
Начал замечать, что в последнее время, на автомобилях Дэу Ланос и Дэу Нексия после ремонта или полной замены и финальной регулировки привода переключения передач, через определённое время, эти самые передачи начинают опять теряться. Проверяешь, всё нормально, все детали на месте. Делаешь повторную регулировку, после которой с передачами проблем нет. Но, не долго. День, два и опять передачи разбежались. Пришлось искать проблему, которая крылась в хомуте кулисы и экономных китайских производителях.
В оригинальных приводах переключения передач диаметр вала привода составляет 13,6 мм, а на китайских изделиях диаметр вала колеблется с 12,5 до 12,9 мм. Плюс, к этому, резьба на болте и хомуте покрывалась ржавчиной, что тоже мешало использовать затяжку хомута до конца. И эти два фактора, объединившись, становились причиной, по которой регулировка привода постоянно сбивалась. Выход из этой ситуации прост – снимаем хомут и, используя метчик, и плашку (8*1мм) прогоняем резьбы. Ставим хомут и затягиваем болт. Миссия выполнена! Передачи больше не терялись)))
Поэтому, рекомендую всем автолюбителям, после ремонта и особенно после замены привода переключения передач, снимать хомут и прогонять резьбы. Времени эта затея много не займёт, а вот неприятных сюрпризов избежать позволит.
При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!
Понравилась статья? Поделись ею на своей странице!
Читайте также:
Комментарии
Показано комментариев: 10.
Всего: 27.
Юрий
Здравствуйте, проблема такого характера: На Део Сенс пропала первая скорость, сначала вообще никакая не включалась, потом с трудом включилась третья.
Ivan
20 янв. 2018 19:47
#
Думаю, что привод переключения передач рассыпался. Определить так это или нет, не сложно. Достаточно открыть капот и рассмотреть привод переключения передач. Если Вы знаете как он должен выглядит и из каких деталей он состоит, то понять, что ему «крышка», не сложно. Если Вы его (привод) в глаза не видели, то тогда для определения причины проблемы придётся обратиться к знающим людям.
Александр
Скажите пожалуйста чьего производства рем комплект был использован Rapid или CRB? Хочу сделать аналогичную переборку кулисы, а качество ремкомплекта сильно влияет на конечный результат. Пожалуйста посоветуйте какой лучше использовать.
Ivan
20 дек. 2017 20:05
#
При ремонте привода переключения передач использую в основном комплекты от CRB. Как по мне, они получше будут, чем Rapid.
6
АндрейСенс
21 дек. 2017 09:09
#
CRB — приличный кетай из доступного за умеренные деньги. Стаёт нормально и вроде как ходит. Поддерживаю.
Все получилоь, огромное спасибо.
Александр
Подскажите, как отрегулировать скорости, у меня шанс 1,5 на крышке которая на коробке нет заглушки для регулировки в которое все вставляют сверло на 5, у меня на этом месте стоит как я понял фиксатор передач. Его диаметр примерно 12мм и сверло на 5 туда бессмысленно засовывать
На крышке механизма переключения передач должен быть подпружиненный, стационарный, фиксатор (смотрим фото ниже). Он заменяет сверло))). Использовать также как и сверло — провернули шток, нажали фиксатор. Выставили кулису, затянули болт хомута, после этого можно покачать шток выбора передач и фиксатор сам (при помощи пружины) вернётся в исходное положение.
Дима
30 апр. 2015 16:24
#
очень нужен совет! Нексия n100 2008 года, задняя передача перестала включаться. решил ведет сцепление, регулировка штоком не помогла, снял коробку, на выжимном была выработка. поменял, поставил коробку, поменял ремкомплект на привод пер. передач, отрегулировал. задняя появилась. день отьездил нормально и тут началось что попало! то вместо 1 включиться задняя, то вместо 1 и 2 включаются 3 и 4, то 5-ой нет! уже кулису новую поставил, не помогло! уже не знаю куда лезть!
Если замена масла в кпп результата не принесла, то остается только сам привод механизма переключения передач. Другую причину и предположить трудно. Проверьте привод на предмет люфта и износа. Замените изношенные детали (пластиковые сухари, оськи и особое внимание уделите штоку переключения передач), смажьте шарниры литолом и правильно отрегулируйте привод и кулису переключения передач. Данная статья Вам поможет. На Лачетти все делается также как и на Ланосе.
Если не затруднит, сообщите нам о результате.
Алексей72
andrey petrov1221
Кирилл: Вообще нигде не смог найти ПОЛНЫЙ ремкомплект. Ни в инете, ни в городе у нас. Ткните, пожалуйста, пальцем где купить
могу подсказать где найти все один в один цена была около 270 гривен
Василий364: Сделал как у вас написано, все работает как новое, а до этого не включалась вторая скорость)))Спасибо! 8)
Всегда пожалуйста! 😉 Рад, что помог.
Василий364
27 июня 2014 20:22
#
Сделал как у вас написано, все работает как новое, а до этого не включалась вторая скорость)))Спасибо! 8)
Настройка кулисы Дэу Нексия после снятия КПП
Механическая коробка передач Дэу Нексия всегда отличалась высоким уровнем надежности. Причем это не зависело от завода сборки. Несмотря на преклонный возраст, коробка, разработанная тогда еще более или менее самостоятельной компанией Опель, могла безо всякого ремонта пройти больше 250 тысяч км до капремонта и замены запчастей Нексия.
Более того, эту КПП устанавливали и на Ланосы, Лачетти, Авео и еще целый ряд автомобилей. Разница в модификациях КПП заключалась только в разных передаточных числах и некоторых других мелочах.
Проблемы с кулисой КПП. Не включаются передачи на Нексии
Чтобы добраться до корзины, выжимного подшипника или ведомого диска, как известно, необходимо снять коробку передач, а это связано с нарушением регулировки механизма переключения.
Привод управления переключением передач на Нексии состоит из нескольких элементов. Скажем прямо, не самой удачной, громоздкой и устаревшей конструкции:
Кулиса ручки переключения с шаровой опорой, которая закреплена к кузову.
Системы из рычагов и тяг, установленных на задней подушке двигателя.
Механизма выбора передач, он расположен внутри КПП и к нему претензий не возникает.
Естественно, вся эта конструкция рано или поздно тоже изнашивается, особенно пластиковые втулки и фиксаторы. Но к приводу переключения передач в каталоге запчастей Дэу Нексия всегда можно купить ремкомплект и забыть про проблемы с люфтами и плохим включением.
Все же есть одна проблема: после установки нового ремкомплекта кулисы или сцепления передачи могут некорректно переключаться. Дело в регулировке самой кулисы.
Как самому быстро отрегулировать кулису на Деу Нексия
Для регулировки кулисы на Дэу Нексия можно использовать несколько вариантов, мы рассмотрим оба. Причем первый вариант желательно применять в случае установки новых запчастей из ремкомплекта Дэу (или установки новой кулисы в сборе, номер по каталогу 96332660), а второй отлично подходит для в меру изношенных кулис, прослабленных втулок с небольшими люфтами.
Если применить второй, более сложный вариант регулировки, после полной замены штока КПП, штифтов, тяги с фиксаторами и самой кулисы, могут возникнуть сложности. Например, рычаг переключения может быть очень жестким, а первая, третья и задняя передачи могут включаться не до конца.
Цель регулировки проста — синхронизировать положение ручки переключения передач в слоне с положением вала выбора передач на КПП. Другими словами, мы добиваемся того, чтобы определенному положению ручки в салоне точно соответствовала включенная избирательным механизмом передача.
Вариант первый. Для новых кулис КПП Нексия
Самый простой вариант настройки кулисы. После установки всех запчастей привода переключения передач, болт фиксации хомута вала КПП не затягиваем, хомут должен быть свободен.
Выдвигаем шток выбора КПП до упора, чтобы включить заднюю передачу. Чтобы в этом убедиться, включаем зажигание, если задний ход включен, загорятся лампы задней передачи в задних фонарях.
Перемещаемся в салон, где ставим рычаг выбора передач в положение заднего хода. Перемещаем рычаг не до упора, а примерно на половину его хода.
Под капотом подтягиваем болт хомута вала выбора передач. Делаем это без фанатизма, чтобы не сорвать резьбу в хомуте, иначе придется менять болт на более длинный и играться с установкой гайки из-под машины. Или покупать новый хомут.
Работа выполнена, осталось все проверить во время пробной поездки. Если передачи включаются некорректно или туго, выполняем регулировку повторно. В большинстве случаев новые кулисы после такой регулировки работают безукоризненно.
Вариант второй. Для кулис с допустимыми люфтами
В том случае, когда мы снимали КПП для замены сцепления или других работ, а к кулисе и ее износу у нас проблем нет, приступим к регулировке по второй, более сложной схеме. Нам придется фиксировать вал выбора передач КПП.
Сначала определимся с типом коробки передач. На ранних выпусках Дэу Нексия для фиксации вала выбора передач использовалось обычное отверстие с заглушкой в корпусе механизма выбора передач.
На более поздних выпусках Нексии (в основном с 1,6-литровым 16-клапанным мотором) для фиксации этого вала производитель предусмотрел подпружиненный фиксатор, которым пользоваться куда удобнее. В остальном регулировка обоих типов КПП ничем не отличается.
Первым делом нам нужно добраться до самой кулисы, а для этого нужно приподнять чехол рычага КПП в салоне. В некоторых комплектациях чехол можно снять, открутив два винта крепления рамки на центральной консоли.
В остальных случаях рамка снимается еще проще — ее нужно просто поддеть отверткой с плоским шлицем в задней части.
Сам чехол с рычага снимать не нужно.
Под чехлом находим два отверстия для фиксации ручки переключения в нейтральном положении — одно на корпусе ручки, второе на пластиковом отливе кулисы.

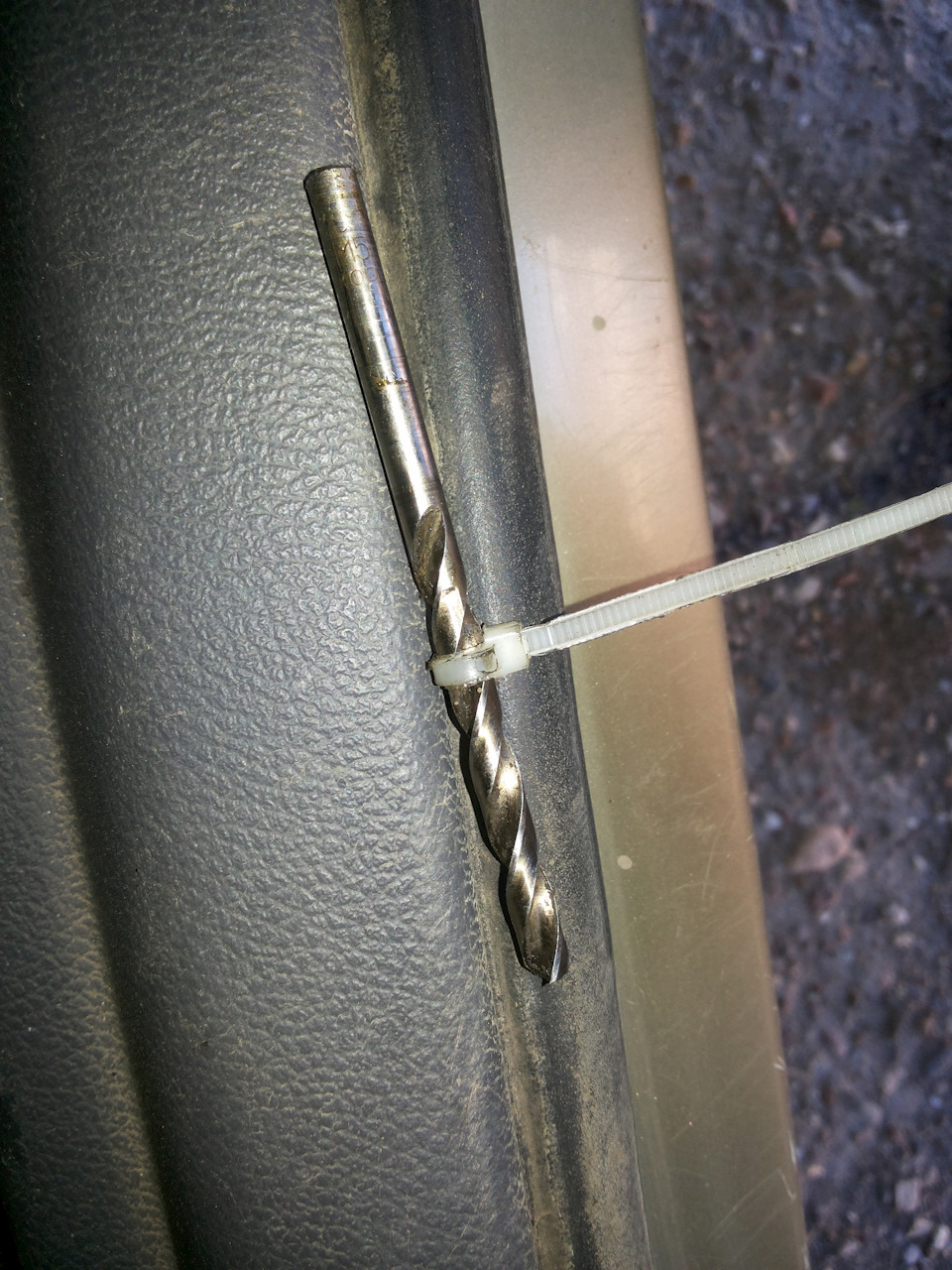

Совмещаем эти два отверстия, затем вставляем в них либо сверло диаметром 5 мм, которое нужно снабдить ограничителем (простая стяжка), чтобы оно не провалилось.
Либо крестовой отверткой диаметром жала около 5 мм, но не тоньше, иначе регулировка будет не точной.
Когда отверстия совмещены и рычаг зафиксирован, откручиваем болт крепления хомута вала КПП, если мы успели его закрутить.
На корпусе механизма выбора передач находим заглушку, вынимаем ее, затем вставляем в отверстие сверло диаметром 5 мм или шестигранный ключ похожего диаметра до упора.
Надавливая на сверло или ключ, вращаем вал выбора передач по часовой стрелке и обратно до тех пор, пока сверло не сядет еще на 5-7 мм. Вал зафиксирован на нейтральной передаче.
Таким же образом поступаем и с подпружиненным фиксатором на КПП другого типа — вращаем вал выбора передач до тех пор, пока фиксатор не утопится до упора и вал не зафиксируется в нейтральном положении.
Осталось затянуть болт хомута вала, убрать сверло из салона и освободить вал выбора передач. Такой вариант обязательно сработает для Нексии с не новой кулисой, передачи станут включаться четко и без сбоев.
Регулировка кулисы переключения передач
Всем привет! В принципе особой поломки не было. Просто при замене сцепления я настраивал кулису на глаз. Не знал что ее нужно выставлять по особому. В общем в инете много информации об этом, и статьи, и видео сняли. Почитав и посмотрев видео решил заняться этим. Как пишется в статьях нужно 2 сверла на 5 и 6 мм. В моем случае почему то понадобилось 2 сверла на 5мм.
Расслабляем болт соединяющую кулису и вертолет.
Смотрим на коробку передач сверху и видим это
У меня уже вставлено сверло. Но увидите вот эту заглушку

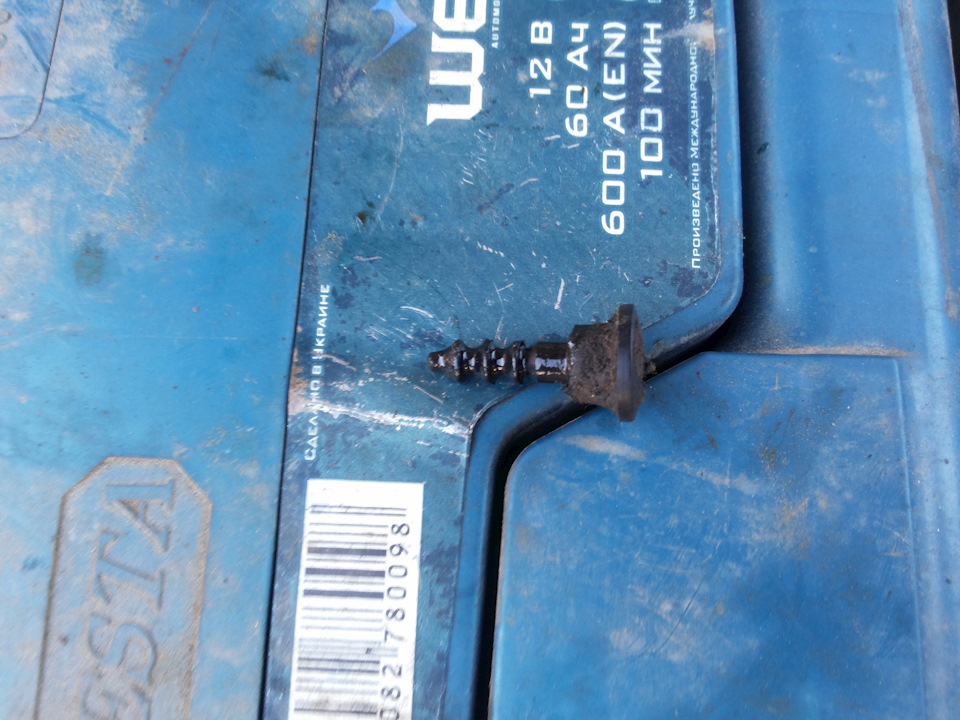

Вытаскиваем эту заглушку. И увидите её вот такой
Затем вставляете вместо заглушки сверло, в моем случае на 5мм.
И поворотом вертолета толкаете сверло глубже. Почувствуете что сверло немного протолкнулось глубже. Дальше идем в салон автомобиля разбираем центральную панель и панель где кулиса. Сняв панель и чехол с КПП увидите 2 отверстия. Сводим их вместе и фиксируем сверлом(в моем случае так же 5 мм).
Далее затягиваем болт который ослабили в начале, соединяющий кулису и вертолет. Затем вытаскиваем сверла и собираем все обратно. И про заглушку не забываем. И радуемся правильной регулировкой кулисы. У меня кулиса была сдвинута чуть вперед. Для включения задней передачи нужно было сначала подать рычаг чуть назад, поднять кольцо, подать влево и воткнуть заднюю передачу. Сейчас же все как и должно быть)) Извиняюсь за грязный двигатель и машину. Все почистится)))
Всем удачи на дороге)))
Как отрегулировать кулису на дэу нексия 16 клапанная
Настройка кулисы Дэу Нексия после снятия КПП
Механическая коробка передач Дэу Нексия всегда отличалась высоким уровнем надежности. Причем это не зависело от завода сборки. Несмотря на преклонный возраст, коробка, разработанная тогда еще более или менее самостоятельной компанией Опель, могла безо всякого ремонта пройти больше 250 тысяч км до капремонта и замены запчастей Нексия.
Более того, эту КПП устанавливали и на Ланосы, Лачетти, Авео и еще целый ряд автомобилей. Разница в модификациях КПП заключалась только в разных передаточных числах и некоторых других мелочах.
Проблемы с кулисой КПП. Не включаются передачи на Нексии
Чтобы добраться до корзины, выжимного подшипника или ведомого диска, как известно, необходимо снять коробку передач, а это связано с нарушением регулировки механизма переключения.
Привод управления переключением передач на Нексии состоит из нескольких элементов. Скажем прямо, не самой удачной, громоздкой и устаревшей конструкции:
Кулиса ручки переключения с шаровой опорой, которая закреплена к кузову.
Системы из рычагов и тяг, установленных на задней подушке двигателя.
Механизма выбора передач, он расположен внутри КПП и к нему претензий не возникает.
Естественно, вся эта конструкция рано или поздно тоже изнашивается, особенно пластиковые втулки и фиксаторы. Но к приводу переключения передач в каталоге запчастей Дэу Нексия всегда можно купить ремкомплект и забыть про проблемы с люфтами и плохим включением.
Все же есть одна проблема: после установки нового ремкомплекта кулисы или сцепления передачи могут некорректно переключаться. Дело в регулировке самой кулисы.
Как самому быстро отрегулировать кулису на Деу Нексия
Для регулировки кулисы на Дэу Нексия можно использовать несколько вариантов, мы рассмотрим оба. Причем первый вариант желательно применять в случае установки новых запчастей из ремкомплекта Дэу (или установки новой кулисы в сборе, номер по каталогу 96332660), а второй отлично подходит для в меру изношенных кулис, прослабленных втулок с небольшими люфтами.
Если применить второй, более сложный вариант регулировки, после полной замены штока КПП, штифтов, тяги с фиксаторами и самой кулисы, могут возникнуть сложности. Например, рычаг переключения может быть очень жестким, а первая, третья и задняя передачи могут включаться не до конца.
Цель регулировки проста — синхронизировать положение ручки переключения передач в слоне с положением вала выбора передач на КПП. Другими словами, мы добиваемся того, чтобы определенному положению ручки в салоне точно соответствовала включенная избирательным механизмом передача.
Вариант первый. Для новых кулис КПП Нексия
Самый простой вариант настройки кулисы. После установки всех запчастей привода переключения передач, болт фиксации хомута вала КПП не затягиваем, хомут должен быть свободен.
Выдвигаем шток выбора КПП до упора, чтобы включить заднюю передачу. Чтобы в этом убедиться, включаем зажигание, если задний ход включен, загорятся лампы задней передачи в задних фонарях.
Перемещаемся в салон, где ставим рычаг выбора передач в положение заднего хода. Перемещаем рычаг не до упора, а примерно на половину его хода.
Под капотом подтягиваем болт хомута вала выбора передач. Делаем это без фанатизма, чтобы не сорвать резьбу в хомуте, иначе придется менять болт на более длинный и играться с установкой гайки из-под машины. Или покупать новый хомут.
Работа выполнена, осталось все проверить во время пробной поездки. Если передачи включаются некорректно или туго, выполняем регулировку повторно. В большинстве случаев новые кулисы после такой регулировки работают безукоризненно.
Вариант второй. Для кулис с допустимыми люфтами
В том случае, когда мы снимали КПП для замены сцепления или других работ, а к кулисе и ее износу у нас проблем нет, приступим к регулировке по второй, более сложной схеме. Нам придется фиксировать вал выбора передач КПП.
Сначала определимся с типом коробки передач. На ранних выпусках Дэу Нексия для фиксации вала выбора передач использовалось обычное отверстие с заглушкой в корпусе механизма выбора передач.
На более поздних выпусках Нексии (в основном с 1,6-литровым 16-клапанным мотором) для фиксации этого вала производитель предусмотрел подпружиненный фиксатор, которым пользоваться куда удобнее. В остальном регулировка обоих типов КПП ничем не отличается.
Первым делом нам нужно добраться до самой кулисы, а для этого нужно приподнять чехол рычага КПП в салоне. В некоторых комплектациях чехол можно снять, открутив два винта крепления рамки на центральной консоли.
В остальных случаях рамка снимается еще проще — ее нужно просто поддеть отверткой с плоским шлицем в задней части.
Сам чехол с рычага снимать не нужно.
Под чехлом находим два отверстия для фиксации ручки переключения в нейтральном положении — одно на корпусе ручки, второе на пластиковом отливе кулисы.
Совмещаем эти два отверстия, затем вставляем в них либо сверло диаметром 5 мм, которое нужно снабдить ограничителем (простая стяжка), чтобы оно не провалилось.
Либо крестовой отверткой диаметром жала около 5 мм, но не тоньше, иначе регулировка будет не точной.
Когда отверстия совмещены и рычаг зафиксирован, откручиваем болт крепления хомута вала КПП, если мы успели его закрутить.
На корпусе механизма выбора передач находим заглушку, вынимаем ее, затем вставляем в отверстие сверло диаметром 5 мм или шестигранный ключ похожего диаметра до упора.
Надавливая на сверло или ключ, вращаем вал выбора передач по часовой стрелке и обратно до тех пор, пока сверло не сядет еще на 5-7 мм. Вал зафиксирован на нейтральной передаче.
Таким же образом поступаем и с подпружиненным фиксатором на КПП другого типа — вращаем вал выбора передач до тех пор, пока фиксатор не утопится до упора и вал не зафиксируется в нейтральном положении.
Осталось затянуть болт хомута вала, убрать сверло из салона и освободить вал выбора передач. Такой вариант обязательно сработает для Нексии с не новой кулисой, передачи станут включаться четко и без сбоев.
Daewoo Nexia Silver Lady › Бортжурнал › Регулировка кулисы КПП
Сегодня с утра поехал на работу. При попытке включить первую скорость, понял что что-то не так ибо она включилась, но с напрягом… Дальше хотел включить вторую, но она вообще не захотела включаться. Я слегка озадачился, но торопился на работу и еще раз попробовал воткнуть передачу и о чудо она включилась, но не так мягко как обычно. Покубатурив в обед что могло случиться — пришел к выводу, что нужно проверить так называемый вертолет. Вечерком заехал в гараж и понеслась…)))))
Сначала скинул чехол рычага КПП там есть два отверстия(диаметр около 5 мм)
, которые после того как выставишь на нейтралку нужно совместить(вставить в них что-нибудь).
Далее лезем под капот и на коробке находим подпружиненный фиксатор
на который нужно нажать, но перед этим действием необходимо ослабить болт на кулисе(«вертолете»)
, который зажимает хомут на валу рычага КПП.
Очень длинной головкой на 12)))))
После чего фиксируем подпружиненным фиксатором и затягиваем болтик. И вуаля все передачи на месте переключаются 1 пальцем.
P.S. не забудьте откинуть фиксатор обратно.
Всем удачи на дорогах!))))
Daewoo Nexia 2010, двигатель бензиновый 1.5 л., 80 л. с., передний привод, механическая коробка передач — своими руками
Машины в продаже
Daewoo Nexia, 2012
Daewoo Nexia, 2010
Daewoo Nexia, 2007
Daewoo Nexia, 2008
Комментарии 16
Фиксатор должен утапливаться до упора или до фиксации
он должен до упора и зафиксироваться
До упора он не заходит, но фиксирует
Спасибо от души, за инфу.
тоже так делал, только у меня отверстия не много расшатаны были и когда их соединял, то рычаг не плотно прилегал с левой стороны, подсовывал справа пластиковую бутылку, что бы рычаг упирался с левой стороны, а то когда первую и вторую втыкаешь рычаг упираешь в лево до упора, так получилось как следует отрегулировать, правда тогда еще мешал люфт из за уплотнительной резинки на самом штоке рычага, было устранено изолентой)
Подскажите пожалуйста глупцу) нужно совместить два отверстия в салоне, позже ослабить болт на кулисе, а что делать с пружинным фиксатором? Его нужно выжать до упора, а потом что? Так и не могу понять(
Ослабил вертолет, нажимаешь фиксатор, покачивая вертолетом, после того как фиксатор полностью утопился, затягиваешь вертолет и все. Только после не забудь фиксатор отщелкнуть обратно.
Спасибо. Очень подробно. Положил в закладки.
Школа авторемонта — Ремонт автомобиля своими руками
Ремонт и регулировка привода переключения передач на автомобилях Daewoo Nexia, Daewoo Lanos, Chevrolet Lanos
Увеличился свободный ход кулисы переключения передач? Пропала четкость переключения? Тяжело «найти» заднюю передачу или с первого раза не получается включить первую? Если Вы говорите да, на все вопросы (или почти на все) и Вы счастливый обладатель автомобиля Daewoo Nexia (Дэу Нексия), Daewoo Lanos (Дэу Ланос), Chevrolet Lanos (Шевроле Ланос), то в этой статье Вы сможете найти решение своей проблемы. Так же, статья будет интересна и полезна, не менее счастливым владельцам автомобилей Opel Kadett (Опель Кадетт) и Opel Vectra (Опель Вектра).
Причиной ухудшения переключения передач в данных автомобилях, является «разбитый» привод переключения передач. И есть два варианта решения этой проблемы. Первый вариант, самый простой, быстрый и дорогой, замена привода целиком. Второй вариант, более хлопотный и дешевый (значительно дешевый!), покупка ремкомплекта для привода переключения передач. Какой из вариантов будет для Вас более удобным, Вы сможете решить после прочтения статьи. И так….
Снятие привода переключения передач с автомобиля:
1. В моторном отсеке ослабляйте затяжку болта на хомуте, соединяющем вал переключения передач и привода (фото 5).
2. Вытаскиваем пружинный фиксатор и вытаскиваем малую ось, соединяющую шток переключения передач с приводом (фото 6 и 7).
3. И последний шаг. Вытаскиваем ось, соединяющую привод переключения передач с кронштейном (фото 8). Для этого ось следует немного провернуть против часовой стрелки и, поддевая отверткой, вытащить ее вверх.
Привод снят. Можно приступать к главной части — Ремонт привода переключения передач.
1. Поочередно меняет втулки шарниров привода — пассатижами снимает стопорное кольцо, и разъединяем соединение; снимаем старую втулку и устанавливаем на шарнир новую; напрессовываем на втулку проушину, до появления канавки для стопорного кольца (фото 9).
2. Меняем пластиковый треугольник привода (его замена очень важна, так как он всегда значительно выработан, смотрим фотографию 10) — стачиваем расклепанный конец оси, выбиваем ее и устанавливаем новые детали — треугольник и ось; расклепываем конец новой оси (фото 11).
3. И самое легкое. Меняем втулки и резинки на самом рычаге привода (фото 12).
2. После этого лезем в салон и …. «Ланосоводы» просто снимают чехол с кулисы переключения передач, а вот владельцы Нексий занимаются небольшой разборкой салона (фото 16 и 17). После этого, находим регулировочные отверстия на кожухе и кулисе. Совмещаем их и фиксируем вторым сверлом (фото 18).
3. Когда все у нас будет зафиксировано, можно затягивать хомут соединения вала и привода переключения передач.
4. Вынимаем сверла, устанавливаем заглушку и проверяем, как переключаются передачи.
Если все сделано правильно, то дополнительной регулировки уже не потребуется. Передачи будут все «на месте». Правда, кулиса будет немного туговатой, но как показываем практика, это не надолго, на первые 3-4 дня.
Начал замечать, что в последнее время, на автомобилях Дэу Ланос и Дэу Нексия после ремонта или полной замены и финальной регулировки привода переключения передач, через определённое время, эти самые передачи начинают опять теряться. Проверяешь, всё нормально, все детали на месте. Делаешь повторную регулировку, после которой с передачами проблем нет. Но, не долго. День, два и опять передачи разбежались. Пришлось искать проблему, которая крылась в хомуте кулисы и экономных китайских производителях.
В оригинальных приводах переключения передач диаметр вала привода составляет 13,6 мм, а на китайских изделиях диаметр вала колеблется с 12,5 до 12,9 мм. Плюс, к этому, резьба на болте и хомуте покрывалась ржавчиной, что тоже мешало использовать затяжку хомута до конца. И эти два фактора, объединившись, становились причиной, по которой регулировка привода постоянно сбивалась. Выход из этой ситуации прост — снимаем хомут и, используя метчик, и плашку (8*1мм) прогоняем резьбы. Ставим хомут и затягиваем болт. Миссия выполнена! Передачи больше не терялись)))
Поэтому, рекомендую всем автолюбителям, после ремонта и особенно после замены привода переключения передач, снимать хомут и прогонять резьбы. Времени эта затея много не займёт, а вот неприятных сюрпризов избежать позволит.
При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem. обязательна!
Понравилась статья? Поделись ею на своей странице!
Читайте также:
Комментарии
Показано комментариев: 10.
Здравствуйте, проблема такого характера: На Део Сенс пропала первая скорость, сначала вообще никакая не включалась, потом с трудом включилась третья.
Думаю, что привод переключения передач рассыпался. Определить так это или нет, не сложно. Достаточно открыть капот и рассмотреть привод переключения передач. Если Вы знаете как он должен выглядит и из каких деталей он состоит, то понять, что ему «крышка», не сложно. Если Вы его (привод) в глаза не видели, то тогда для определения причины проблемы придётся обратиться к знающим людям.
Скажите пожалуйста чьего производства рем комплект был использован Rapid или CRB? Хочу сделать аналогичную переборку кулисы, а качество ремкомплекта сильно влияет на конечный результат. Пожалуйста посоветуйте какой лучше использовать.
При ремонте привода переключения передач использую в основном комплекты от CRB. Как по мне, они получше будут, чем Rapid.
CRB — приличный кетай из доступного за умеренные деньги. Стаёт нормально и вроде как ходит. Поддерживаю.
Все получилоь, огромное спасибо.
Подскажите, как отрегулировать скорости, у меня шанс 1,5 на крышке которая на коробке нет заглушки для регулировки в которое все вставляют сверло на 5, у меня на этом месте стоит как я понял фиксатор передач. Его диаметр примерно 12мм и сверло на 5 туда бессмысленно засовывать
На крышке механизма переключения передач должен быть подпружиненный, стационарный, фиксатор (смотрим фото ниже). Он заменяет сверло))). Использовать также как и сверло — провернули шток, нажали фиксатор. Выставили кулису, затянули болт хомута, после этого можно покачать шток выбора передач и фиксатор сам (при помощи пружины) вернётся в исходное положение.
очень нужен совет! Нексия n100 2008 года, задняя передача перестала включаться. решил ведет сцепление, регулировка штоком не помогла, снял коробку, на выжимном была выработка. поменял, поставил коробку, поменял ремкомплект на привод пер. передач, отрегулировал. задняя появилась. день отьездил нормально и тут началось что попало! то вместо 1 включиться задняя, то вместо 1 и 2 включаются 3 и 4, то 5-ой нет! уже кулису новую поставил, не помогло! уже не знаю куда лезть!
Если замена масла в кпп результата не принесла, то остается только сам привод механизма переключения передач. Другую причину и предположить трудно. Проверьте привод на предмет люфта и износа. Замените изношенные детали (пластиковые сухари, оськи и особое внимание уделите штоку переключения передач), смажьте шарниры литолом и правильно отрегулируйте привод и кулису переключения передач. Данная статья Вам поможет. На Лачетти все делается также как и на Ланосе.
Если не затруднит, сообщите нам о результате.
Кирилл: Вообще нигде не смог найти ПОЛНЫЙ ремкомплект. Ни в инете, ни в городе у нас. Ткните, пожалуйста, пальцем где купить
могу подсказать где найти все один в один цена была около 270 гривен
Василий364: Сделал как у вас написано, все работает как новое, а до этого не включалась вторая скорость)))Спасибо!
Сделал как у вас написано, все работает как новое, а до этого не включалась вторая скорость)))Спасибо!
Регулировка кулисы дэу нексия
Настройка кулисы КПП Daewoo Nexia — видео на diabloarea.ru
И вытаскиваем ее фото
шток кпп daewoo nexia (дэу нексия) Замена и ремонт
Пришлось искать проблему, которая крылась в хомуте кулисы и экономных китайских производителях. Вопрос есть, рычаг КПП болтается как хвост у буренки Что делать?
Готовимся к регулировке привода и кулисы переключения передач на автомобилях Daewoo Nexia (Дэу Нексия), Daewoo…
Но есть одно маленькое НО, которое может превратить простую работу в сложную. Совмещаем их и фиксируем вторым сверлом фото Вследствие этого шток механизма переключения передач лучше заменить.
На её место вставляем сверло, диаметром 5 мм и медленно проворачивая вал переключения, нащупываем фиксирующее отверстие фото Поменял сцепление теперь коробка плохо включаетьсядумал завоздушило прокачал и нет толку! После этого вал кулисы проворачиваться перестанет.
Вытаскиваем ось, соединяющую привод переключения передач с кронштейном фото 8. Для этого ось следует немного провернуть против часовой стрелки и, поддевая отверткой, вытащить ее вверх.
Можно приступать к главной части — Ремонт привода переключения передач. Поочередно меняет втулки шарниров привода — пассатижами снимает стопорное кольцо, и разъединяем соединение; снимаем старую втулку и устанавливаем на шарнир новую; напрессовываем на втулку проушину, до появления канавки для стопорного кольца фото 9. Меняем пластиковый треугольник привода его замена очень важна, так как он всегда значительно выработан, смотрим фотографию 10 — стачиваем расклепанный конец оси, выбиваем ее и устанавливаем новые детали — треугольник и ось; расклепываем конец новой оси фото Меняем втулки и резинки на самом рычаге привода фото Теперь, как говорится, готовое изделие устанавливаем на автомобиль.
Но хомут соединения вала и привода переключения передач не затягиваем. Устанавливаем коробку в нейтральное положение.
Находим на механизме коробки передач, пробку регулировочного отверстия фото И вытаскиваем ее фото На её место вставляем сверло, диаметром 5 мм и медленно проворачивая вал переключения, нащупываем фиксирующее отверстие фото После этого лезем в салон и …. После этого, находим регулировочные отверстия на кожухе и кулисе.
Почему ломается кулиса и признаки поломки
Совмещаем их и фиксируем вторым сверлом фото Когда все у нас будет зафиксировано, можно затягивать хомут соединения вала и привода переключения передач. Вынимаем сверла, устанавливаем заглушку и проверяем, как переключаются передачи. Если все сделано правильно, то дополнительной регулировки уже не потребуется. Правда, кулиса будет немного туговатой, но как показываем практика, это не надолго, на первые дня.
Настройка кулисы КПП Daewoo Nexia
Проверяешь, всё нормально, все детали на месте. Делаешь повторную регулировку, после которой с передачами проблем нет. День, два и опять передачи разбежались.
Вы говорите в видео, что после того как вставишь сверло на 5 мм в отверстие в коробке вал кулисы надо пошатать по сторонам. Во первых этого не видно и поэтому непонятно в какие стороны двигать вал. Шатал этот вал минут 10, все пофиг.
Устройство кулисы
После этого вал кулисы проворачиваться перестанет. Это и будет сигналом, что вы добились своего. Седне 2 часа настраивали ловили В итоге 3,4 передача отсутствовала. Бросил эту затею до утра,а утром когда попробывал снова всё повторилось но я увидел что поднимается двигатель в верх тогда я понял что оборвало подушку.
Регулировка кулисы МКПП на автомобиле Daewoo Nexia
Регулировка кулисы на автомобиле дэу
Чтобы решить проблему можно заменить привод переключения в сборе или приобрести ремонтный комплект для кулисы. Находим регулировочные отверстия на кожухе и кулисе. На ее место вставляем сверло, диаметром 4 мм и медленно проворачивая вал переключения, нащупываем фиксирующее отверстие и вставляем в него сверло.
Как правильно прокачать тормоза у Нексии и Эсперо. Диагностика двигуна по коду ошибок. Моменты затяжки…
Плюс, к этому, резьба на болте и хомуте покрывалась ржавчиной, что тоже мешало использовать затяжку хомута до конца. Спасибо за фото 11dimon11 www.
Фото 1 Фото 2 Если будете ремонтировать кулису, конечно лучше их поменять, так как они имеют износ, но у меня и так прокатило.
Кулисой принято называть механизм многорычажного узла, который связывает тягу, идущую от рычага КПП, со штоком, подходящим к коробке. Чтобы решить проблему можно заменить привод переключения в сборе или приобрести ремонтный комплект для кулисы. Подготовительные работы Начните с приобретения запчастей, в ремонтный комплект для замены кулисы будут входить тяга для выбора передач и пять пластиковых втулок с резиновыми уплотнительными кольцами.
Помимо комплекта, еще рекомендуется докупить оси привода переключения, одну большую и две маленьких с пружинными замками. Кроме того, желательно сразу заменить шток и сальник для механизма переключения.
Как правило, при разборе обнаруживается присутствие значительной выработки на проушине штока, поэтому потребуется его замена. Из инструментов вам потребуются: Замена кулисы в автомобиле Daewoo Nexia своими руками Снятие кулисы.
Проведите некоторые подготовительные работы. Причиной данной поломки в этих автомобилях является запущенный разбитый привод переключения передач.
Daewoo Nexia 2010, 80 л. с. — самостоятельный ремонт
В этой проблемы 2 варианта решения, дорогой и быстрый, экономный и длительный. В первом варианте нужно заменить привод целиком, второй для настоящих автолюбителей, это приобретение ремонтного комплекта для привода переключения передач.
Какой вариант будет для вас лучше вы можете определить после прочтения этой статьи. Начнем с деталей которые понадобится нам для ремонта.
Дня начала нам нужно подыскать и естественно приобрести ремкомплект на переключателя передач для автомобилей Daewoo Lanos, Daewoo Nexia, Chevrolet Lanos. В нем должно присутствовать фото 1 пяти пластмассовых в втулок обязательно с резиновыми кольцами и тяга выбора передачи. Меняем втулки и резинки на самом рычаге привода.
Замена кулисы в автомобиле Daewoo Nexia своими руками
Устанавливаем собраный привод на автомобиль. Устанавливаем коробку в нейтральное положение.
Находим на механизме коробки передач, пробку регулировочного отверстия и вытаскиваем ее. На ее место вставляем сверло, диаметром 4 мм и медленно проворачивая вал переключения, нащупываем фиксирующее отверстие и вставляем в него сверло. Находим регулировочные отверстия на кожухе и кулисе.
В салоне извлеките из передней части облицовки тоннеля пола рамку чехла рычага управления коробкой передач, преодолевая усилие ее фиксаторов. Выверните чехол рычага наизнанку, перекусите бокорезами или разрежьте ножом хомут крепления чехла и снимите чехол с рычага. Хомут крепления чехла рычага переключения передач одноразового использования. При сборке установите новый хомут.
Регулировка кулисы Нексии Nexia
Следите за мусором, он может попасть в коробку! Сам ремонт кулисы и настройка коробки передач хорошо описан по ссылке: Тут 4 Смажьте все, что видите в кулисе.
General Motors Прокладка механизма коробки передач — не подошла!
Замена кулисы в Daewoo Nexia своими руками
Большинство владельцев подержанных автомобилей Daewoo Nexia сталкиваются с проблемой переключения скоростей, это может выражаться в тяжелом или не полном включении, нечеткости в переключениях, например, когда вместо одной передачи включается совсем другая. Этому есть объяснение, может быть неисправность сцепления или коробки переключения передач, но, скорее всего, причиной всех неприятностей будет кулиса привода переключения передач, иногда ее называют «вертолетом». Кулисой принято называть механизм многорычажного узла, который связывает тягу, идущую от рычага КПП, со штоком, подходящим к коробке. Чтобы решить проблему можно заменить привод переключения в сборе или приобрести ремонтный комплект для кулисы.
Подготовительные работы
Начните с приобретения запчастей, в ремонтный комплект для замены кулисы будут входить тяга для выбора передач и пять пластиковых втулок с резиновыми уплотнительными кольцами. Помимо комплекта, еще рекомендуется докупить оси привода переключения, одну большую и две маленьких с пружинными замками. Кроме того, желательно сразу заменить шток и сальник для механизма переключения. Как правило, при разборе обнаруживается присутствие значительной выработки на проушине штока, поэтому потребуется его замена. Из инструментов вам потребуются: торцевой ключ на 12, два сверла, отвертка, молоток и разжимные пассатижи, чтобы снять стопорные кольца.
Замена кулисы в автомобиле Daewoo Nexia своими руками
Сборка и регулировка кулисы.
Кулиса Nexia: ее особенности и возможности неисправности
Знать подобную информацию — очень важно, так как с транспортным средством, вне зависимости от марки и модели, может случиться поломка, связанная с переключением скоростей и основная неисправность, скорее всего, будет заключаться в этом устройстве.
Подобная проблема способна затронуть и автомобиль Daewoo Nexia. Самое интересное, что «профессиональное» название этой запчасти звучит, как тяга привода управления кпп.
И лишь небольшому числу водителей известно, что данное приспособление необходимо время от времени подвергать регулировке или замене.
Как устроены кулисы?
На транспортных средствах Ravon кулиса является точно такой же деталью, как на машинах других производителей. Некоторые, ошибочно думают, что кулиса является рычагом, переключающим скорость.
Данная часть автомобиля является уникальным механизмом. Основной целью такого приспособления считается связывание рычага и штока. Состоит кулиса из нескольких запчастей, располагается она между рычагом и кпп. В Нексия она находится под днищем.
Данная деталь обладает высокой степенью прочности. До первой замены кулисы nexia способна проехать огромное количество километров.
Но если вовремя не заменить такое устройство, могут возникнуть многочисленные проблемы с транспортным средством.
Главной причиной данной неисправности может быть попадание в систему влаги, пыли, грязи. Также кулиса способна изнашиваться из-за отсутствия специальных средств для смазки, в том числе из-за плохого качества подобных веществ.
Кулиса состоит из вилки, рычага КПП, тяг и прочих деталей. Также к ней относится корпус, трос переключения, пружина. Все эти приспособления образовывают целую систему, с её помощью переключается скорость.
Причины поломок
Как была отмечено выше, поломка кулисы на такой машине, как Nexia чревата немалым количеством негативных последствий. Несмотря на тот факт, что данное приспособление обладает высокой степень прочности и не нуждается в регулярном ремонте, время от времени следует обращать на него внимание.
Внимание! Особенно детально следует осматривать кулису, если транспортное средство отличается большим пробегом или было выпущено достаточно давно.
Необходимо отметить, что в Нексии определить поломки очень просто, так как они вполне очевидны и понятны. Во всех машинах марки Деу, при неисправности подобной запчасти скорость будет переключаться очень плохо либо трудно. Также фактом того, что возникла неисправность, будет свидетельствовать существенно увеличенный люфт рычага.
Не менее важно прислушиваться к звукам во время переключения рычага. Если передачи включаются неправильно, тут следует срочно прибегать к услугам профессионалов. Свидетельством того, что кулиса не функционирует, является неисправная передача.
Одной из наиболее распространённых причин неисправности этой детали, является порванная подушка переключения передач.
При появлении люфта, сначала она не повлияет на скорость передвижения машины, в том числе и на функционирование кпп. Поэтому, немалое количество водителей не обращают особого внимания на подобное явление.
Со временем состояние проблемы ухудшается, что приводит к существенным неисправностям. К тому же, это может случиться в самой непредвиденной ситуации, которая нередко приводит к дорожно-транспортным происшествиям. Поэтому, если вы обнаружили большой люфт — лучше сразу обратитесь на СТО.
Правильная регулировка кулисы
По большому счёту отрегулировать кулису в машине Нексиа не составит особых проблем. Несмотря на то, что Деу считается иномаркой, справиться с неисправностями не так уж и сложно, поэтому не стоит сразу бежать в СТО.
Тут следует отметить, что регулировка будет целесообразна лишь в той ситуации, если кулиса рабочая.
Чтобы правильно настроить кулису в Деу Нексиа для начала придётся включить первую передачу скорости.
Далее установите транспортное средство на подъёмник.
После подобных действий автомобиль устанавливаем на ручной тормоз.
Под колёса следует подложить противооткаты, это поможет избежать неприятностей во время ремонтных работ.
Установить такие приспособления можно на эстакаде либо на яме. Только после этого можно будет заглушить двигатель машины, но передачи так и не включаем.
После того, как все манипуляции будут выполнены, следует сместить рычаг в левую сторону. Делаем это до упора. После этих действий следует залезть под транспортное средство и затянуть хомут. Делать это следует очень аккуратно, главное не переусердствовать.
Но здесь важно отметить, что подобную процедуру не всегда нужно выполнять. Иногда достаточно изменить положение запчасти по отношению к карданному валу. После подобного ремонта транспортное средство снова будет отлично функционировать.
