Внимание!
На некоторых инжекторных двигателях ЗМЗ-409, после того как Гудрые Мудвины производят «чипсовку» и «тухлинг», установлены карбюраторные распредвалы.
Разница распределительных валов впускных и выпускных клапанов только
в месте установки штифта звездочки привода.
На каждом распредвале просверлено по ДВА отверстия под установку штифта.
Правила установки не сложные.
В распределительном вале ВПУСКНЫХ клапанов (ЛЕВОМ) штифт должен быть установлен в ЛЕВОЕ отверстие.
В распределительном вале ВЫПУСКНЫХ клапанов (ПРАВОМ)
штифт должен быть установлен в ПРАВОЕ отверстие
. и на задний конец распредвала установлен «флажок» для ДПРВ.
Если настройка углового положения распредвалов производится по методике статьи М. Уханова, размещенной на сайте чиптюнер.ру
— со звездочками просверленными по кондуктору разработанному в 2001г. в УГК ЗМЗ
или
— установлены звездочки с конусами для бесступенчатой регулировки углового положения распредвалов,
. то нет разницы куда установлены штифты в распределительных валах.
Распредвалы для ЗМЗ 409 (увеличение мощности)
После посещения мощностного стенда на своем УАЗе стало примерно понятно, что можно снять со стандартного мотора, в моем случае это 155 л.с. и 260 Н.м.
И что дальнейшего роста отдачи мотора можно ожидать после замены стандартного «железа». Хотелось пойти самым простым и недорогим путем.
Увеличение объема у нас затруднительно, 409-й и так самый большой в семействе.
Турбокит — как вариант, правда тоже не самый дешевый вариант. Но хотелось сохранить простоту и надежность авто в стандарте, поэтому от него отказался.
Остался вариант форсировки по атмосферному алгоритму — увеличение наполнения цилиндров, расширение рабочего диапазона оборотов. Т.е. замена стандартных распредвалов на тюнинг и увеличение пропускной способности впуска и выпуска. Решил начать с первого, а впуск и выпуск оставить на потом, если это потребуется.
Стандартные распредвалы имеют параметры — фаза 252 гр., подъем 9.0 мм.
Что же нам предлагается из нестандартных распредвалов? Вот табличка производителя:
34-й распредвал имеет близкие к стандарту параметры — фаза 254 гр., подъем 9.7 мм, но более агрессивный профиль и большее время-сечение открытие клапана. Неплохой вариант для стандартного мотора.
Меня больше заинтересовал следующий на ступеньку выше, 38-й распредвал — у него фаза 262 гр., подъем 10.15 мм. Его параметры выделены красным. Они заметно выше стандарта, но без «экстрима». Этот вал должен давать прибавку в середине — на верхах, что мне и было нужно.
Т.к. самые низы меня вполне устраивали, и при правильном выставлении перекрытий и настройке они останутся на достаточном уровне, возможно даже лучше, чем на стандартных валах.
Все что выше, 42-46 валы — это ближе к спорту. А то что ниже — 30-й вал, более «тракторный» мне был не нужен. Он конечно даст немного больше низов, но срежет верхи.
В общем, был приобретен 38-й вал. Вот его небольшая фотосессия:
Быстрее, мощнее, экономичней — валы ЗМЗ ПРО
Решил внедрить в свой патриот распредвалы от ЗМЗ ПРО.
Основная причина — раскрыть КПД и без того задушенного мотора, прибавить мощности и момента. Так же было интересно впервые воочию взглянуть на состояние цепи ГРМ, башмаков и натяжителей.
Для данного ремонта было закупленно :
1 Впускной и выпускной распредвалы
2 транспортир для замера фаз 252 валов (родные)
3 транспортир для замера фаз ЗМЗ ПРО
4 бронзовые полукольца распредвалов
5 разрезные звезды для пластинчатой цепи ЕВРО 4
6 полные ремкомплект прокладок от РОСТЕКО (клапанная крышка, свечные колодца, заливная горловина, клапан ВКГ)
7 пракладки крышек гидронатяжителей
8 прокладки под сами гидронатяжители
9 Масло и фильтр в ДВС
10 новые свечи NGK V11
С 1 по 5 позиции заказывал у «Прогресса» на сайте ( www.progress-motor.ru/ ), остальное покупал в местных автомагах.
Сам процесс работы не сложный и не спеша занимает 4-5 часов. В моем случае растянулось на 12 часов, но об этом чуть позже.
ПРОЦЕСС РАБОТЫ-
— снимаем катушки зажигания
— высвобождаем все шланги и проводку над клапанной крышкой
— снимаем вискомуфту и диффузор
— снимаем ремень
— откручиваем клапанную крышку
— выкручиваем все свечи

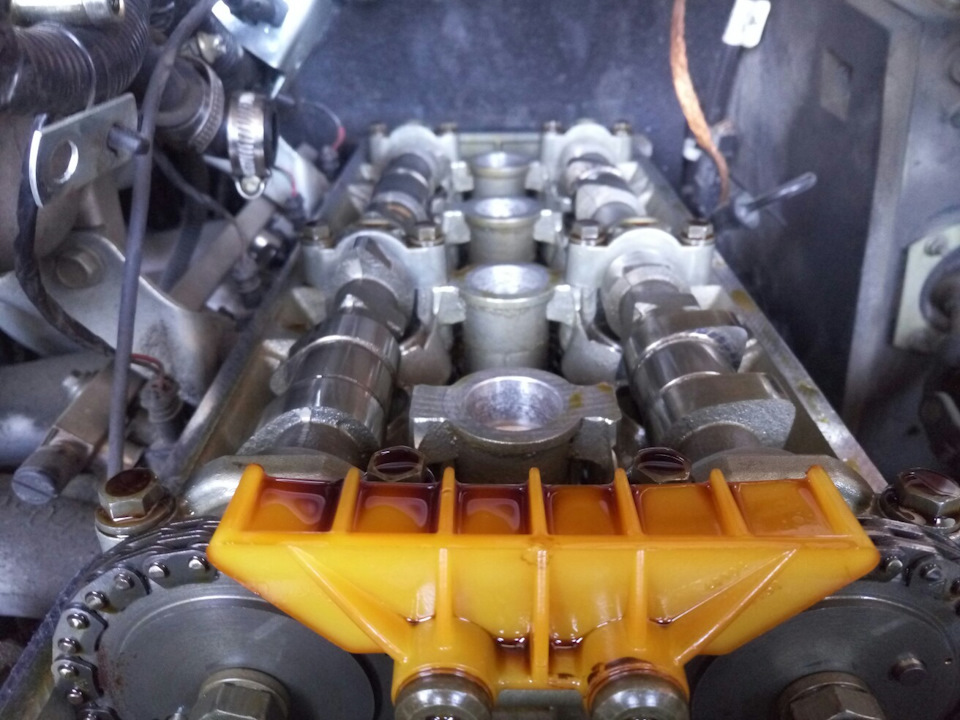

Перед нами открывается вид на верхнюю часть ГРМ и распредвалы (пробег на момент вскрытия 44 тыс. км)
Осматриваем износ натяжного башмака, а так же выход верхнего гидронатяжителя цепи.
Далее приступаю к замене распредвалов (начинаю с выпуска)
— откручиваем верхний гидронатяжитель цепи
— фиксируя ключом на 27 распредвал откручиваем и снимаем звезду
— ослабляем и откручиваем 3-и бугеля крепления вала (не путать их местами)
— демонтируем распредвал
— осматриваем постели распредвала и гидрокомпенсаторы ( поверхности должны быть идеально гладкими без царапин и задиров)
— из шприца смазал моторным маслом все постели и компенсаторы
— устанавливаем новый вал ПРО
— заменяем в первом бугеле пластиковое полукольцо осевого смещения вала на бронзовое
— постепенно протягивая бугеля осаживаем вал на место
— наживляем новую разрезную звезду и накидываем цепь
Далее ту же операцию проводим с впускным валом
Запасных крышек нет, в гараже один, альтернативного транспорта добраться до автомага по близости нет… Напомню что все действо происходит 1-ого Мая (время 6-7 часов вечера). Звонок одному другу — отдыхает, второй — укатил на дачу, третий — отдыхает, четвертый укатил на шашлыки… позвонил Super700 — Спасибо Димон что выручил. Привез новую крышку с прокладкой в течении часа. Процесс пошел дальше.

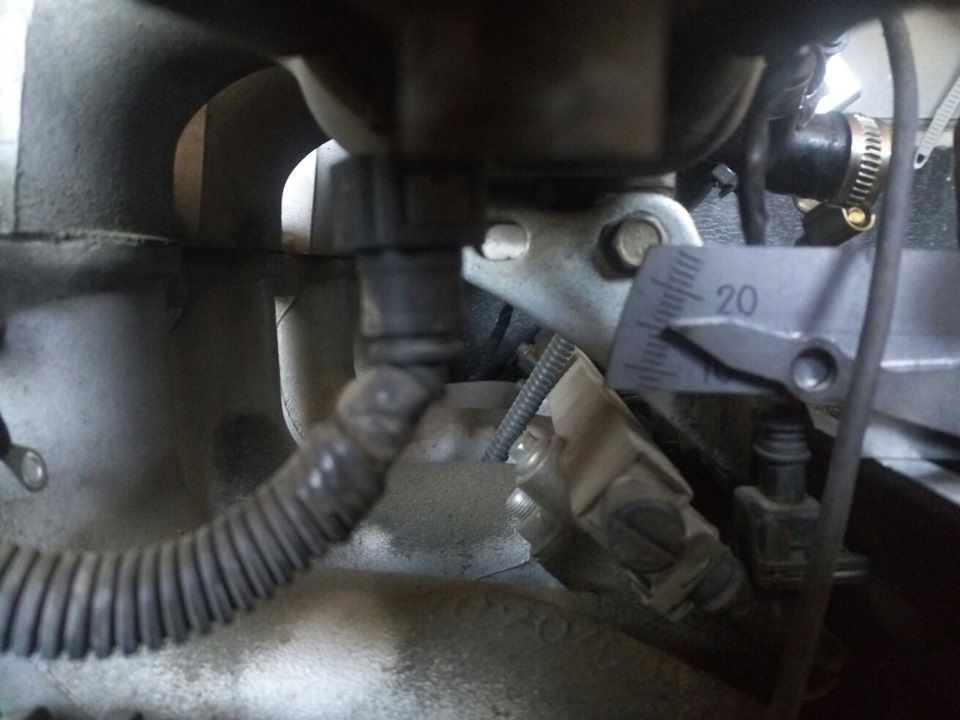

Установив валы и разрядив гидронатяжитель начинаем устанавливать фазы.
— проверяем метку на коленвале
— выставляем на выпуск 16 градусов
— подтягиваем разрезную звезлу
-выставляем впуск на 19 градусов
— протягиваем разрезную звезду
— проверяем еще раз метку на коленвале, градусы на выпуске впуске. Протягиваем разрезные звезды придерживая ключом от проворота сами валы.
Далее проворачиваем коленвал 2 оборота и проверяем фазы. При выставлении 19выпуск 16 впуск у меня фазы убежали ровно на 1 градус и стали 18/17. — непорядок. Заново расслабляю разрезные звезды и выставляю уже 20/15 градусов. Все затягиваю. Проворачиваю коленвал и получаю заветные 19 впуск 16 выпуск. Прокрутил колено еще несколько раз — фазы без изменений — ОТЛИЧНО идем дальше.
Сайт о внедорожниках УАЗ, ГАЗ, SUV, CUV, кроссоверах, вездеходах
В двигателях семейства ЗМЗ-409 в зависимости от года выпуска и модификации двигателя есть различия в приводе распредвалов. В нем могут применяться однорядные и двухрядные втулочные цепи или однорядные зубчатые цепи. Некоторые различия есть и в самих распределительных валах.
Различия в приводе распредвалов ЗМЗ-409, зубчатые и втулочные цепи ГРМ.
Привод распределительных валов ГРМ двигателя ЗМЗ-40905.
Привод распределительных валов двигателя ЗМЗ-40905 состоит из звездочки коленчатого вала на 29 зубьев, ведомой на 46 зубьев и ведущей на 23 зуба звездочек промежуточного вала, звездочек на 29 зубьев распределительных валов, двух зубчатых цепей : нижняя — 84 звена. верхняя 108 звеньев, гидронатяжителей, башмаков натяжения цепей и успокоителей цепей. Натяжение цепи каждой ступени осуществляется гидронатяжителями.
Для правильной сборки привода распределительных валов и установки фаз газораспределения на звездочке коленчатого вала, ведомой звездочке промежуточного вала, звездочках распределительных валов, блоке цилиндров имеются метки.
При установке привода метки М1, М2 на блоке цилиндров должны совпадать с метками на звездочках коленчатого и промежуточного валов. Метки на звездочках распределительных валов должны быть направлены в разные стороны наружу двигателя и совпадать с верхней плоскостью головки блока цилиндров.
Такое положение распределительных и коленчатого валов соответствует нахождению поршня первого цилиндра в ВМТ такта сжатия. Положение поршня первого цилиндра в ВМТ также можно определить по совпадению риски на диске демпфера шкива коленчатого вала с выступом на крышке цепи.
Звездочки впускного и выпускного распределительных валов привода распределительных валов с зубчатыми цепями не взаимозаменяемые. Для их отличия друг от друга на звездочке впускного распределительного вала выбито две установочных метки, на звездочке выпускного распределительного вала имеется только одна метка.
Ведущая звездочка промежуточного вала стальная, для увеличения твердости и износостойкости углеродоазотирована. Звездочки коленчатого вала, распределительных валов и ведомая звездочка промежуточного вала изготовлены из высокопрочного чугуна.
Привод распределительных валов ГРМ двигателя ЗМЗ-40904.
Привод распределительных валов двигателя ЗМЗ-40904 такой же как и на двигателе ЗМЗ-40905, за тем исключением, что на двигателях ЗМЗ-40904.10 ранних выпусков применялся привод распределительных валов не на зубчатых цепях, а на двух однорядных или двухрядными втулочных цепях : нижняя – 72 звена, верхняя — 92 звена, и натяжные устройства со звездочкой вместо башмаков натяжения цепей. То есть такой, как ранее на двигателе ЗМЗ-409.10.
Привод распределительных валов ГРМ двигателя ЗМЗ-40911.
Привод распределительных валов двигателя ЗМЗ-40911 такой же как и на двигателях ЗМЗ-40904 и ЗМЗ-40905. Различия в приводе распредвалов касаются только самих распределительных валов.
Замена однорядных втулочных цепей привода распредвалов ГРМ ЗМЗ-409 на двухрядные или зубчатые цепи.
При замене однорядных втулочных цепей привода распределительных валов на двухрядные цепи необходимо заменить все звездочки, гидронатяжители и натяжные устройства со звездочками, а при их замене на зубчатые цепи необходимо поменять все звездочки, успокоители цепей, а вместо натяжных устройств со звездочкой поставить башмаки натяжения цепей.
Замена двухрядных втулочных цепей привода распредвалов ГРМ ЗМЗ-409 на зубчатые цепи и наоборот.
При замене двухрядных втулочных цепей привода распределительных валов на зубчатые цепи или наоборот, зубчатые на двухрядные втулочные, надо заменить все звездочки, успокоители цепей, гидронатяжители. Натяжные устройства со звездочкой меняются на башмаки натяжения цепей или наоборот.
Распределительные валы газораспределительного механизма ЗМЗ-40904, ЗМЗ-40905 и ЗМЗ-40911.
Распределительные валы всех моделей двигателей отлиты из специального легированного чугуна. Для достижения высокой износостойкости рабочих поверхностей применяется отбел кулачков. Валы вращаются в два раза медленнее коленчатого вала в подшипниках, образованных головкой цилиндров и съемными алюминиевыми крышками.
От осевых перемещений распредвалы удерживаются упорными полукольцами из полиамида, которые входят в проточки на передней опорной шейке валов и передней крышки распределительных валов.
В двигателях ЗМЗ-40904 и ЗМЗ-40905 впускной и выпускной распределительные валы имеют одинаковый профиль кулачков, и обеспечивают высоту подъема клапанов на 9 мм.
На двигателе ЗМЗ-40911 впускной и выпускной распределительные валы имеют разный профиль кулачков и обеспечивают высоту подъема впускных клапанов на 8 мм, а выпускных на 9 мм.
На заднем торце выпускного распределительного вала закреплена металлическая пластина, служащая для подачи импульсов датчику фазы Bosch 0 232 103 097 или Bosch 0 232 103 048 системы управления двигателем и последующему определению микропроцессором фазы работы двигателя.
На часть двигателей ЗМЗ-40905 датчик фазы может не устанавливаться и тогда идентификация такта сжатия в первом цилиндре электронным блоком управления происходит по отдельному специально заложенному в него алгоритму.
Фазы газораспределения.
Распределительные валы обеспечивают фазы газораспределения одинаковые для двигателей ЗМЗ-40904 и ЗМЗ-40905, и отличные для двигателя ЗМЗ-40911. Подробности на схеме ниже.
Фазы газораспределения действительны только при правильной установке привода распределительных валов. В процессе длительной эксплуатации происходит удлинение цепей привода, что приводит к нарушению фаз газораспределения и ухудшению характеристик двигателя.
