#17 Рычаг лючка бензобака
Случилась у меня такая беда, как купил машину рычажок открывания лючка бензобака был весь проржавевший и с трудом выполнял свою функцию, отчего на заправке приходилось раком пытаться сдвинуть его с места по минут 10, еще к тому же постоянно бегая к лючку бензобака проверить открылся он или нет.
Конечно есть замечательное решение гуру Legazoid Электрооткрывалка лючка бензобака где он ставит привод ЦЗ чтобы все было как есть даже на нексии (нажал кнопку и крышка открылась), но мне всеравно по-душе чтоб было как с завода, поэтому я просто купил новый рычажок.
Номерок:
General Motors 96310389 Рычаг механизма открывания лючка топливозаливной горловины (450 руб)
Toyota 08887-83010 Смазка гтц 100гр. (не обязательно, но мне она понравилась, решил ее использовать) (550 руб)
Теперь к сути: Замена и проста и сложна одновременно, проста потому что нужно всего лишь заменить один элемент (сам рычажок) который к слову крепиться все одним болтом на 10, а сложность заключается в том чтобы подобраться к этому рычажку, об этом по-подробнее:
1) Откручиваем водительское сиденье — 4 болта на 12 (2 спереди, 2 сзади)
2) откручиваем крепление подножки под торпедой (место для отдыха левой ноги, когда она устала уже ходить на лево :D) — один винт под крестообразную отвертку
3) снимаем накладку порога водительской двери (просто тянем ее вверх, она держиться на зажимах)
4) снимаем накладку слева от ноги водителя (одна клипса в дальнем верхнем углу, откучивается, и винт у основания кожуха под крестообразную отвертку.
5) отодвигаем сиденье, поднимаем ковролин
6) откручиваем болт на 10 держащий рычажок
7) вытаскиваем его с задней стороны усилителя пола (через заднее отверстие, туда входит тросик)
8) отсоединяем тросик от старого рычажка и перекидываем на новый
9) я на будещее смазал рычажок (смазка не по прямому ее назначению, но она мне понравилась, и не воняет, и гламурно
10) ставим все на место в обратной последовательности
Электро-открывачка лючка бензобака

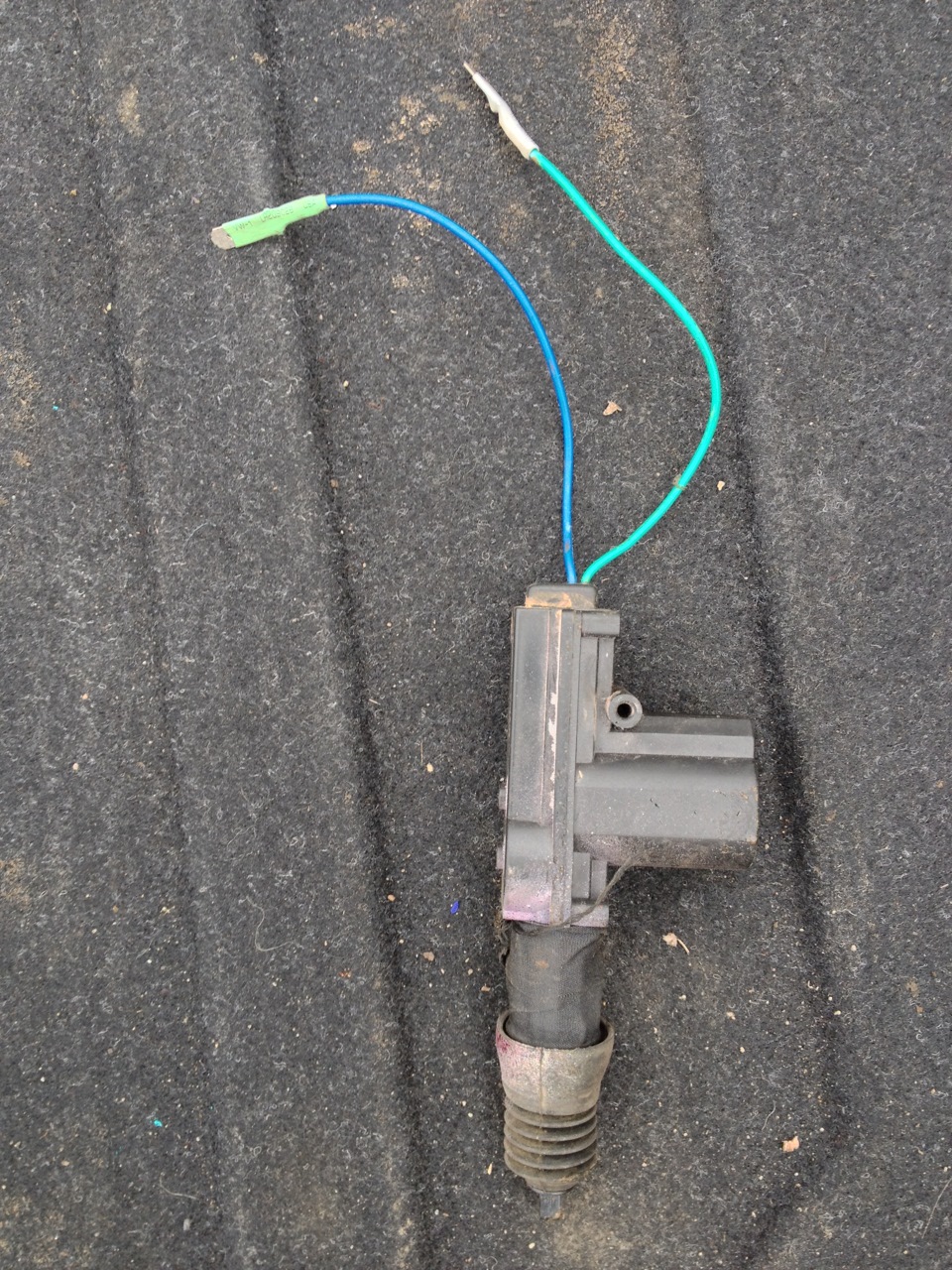

Как всегда рылся в БЖ разных парней и у небезызвестного Legazoid я нашел интересную статейку. Доработка нештатная — хенд-мейд посвященный электрооткрыванию лючка заливной горловины бензобака. У всех Лачетти этот лючок открывается маленьким рычажком возле водительского сидения. Олег решил сделать открывание электроприводом (кстати, снятый с двери центр. замка). Я последовал тому же примеру. Нахаляву от одного знакомого дяфика достался точно такой же электропривод замка
правда с одной стороны с отломанным кончиком для крепления, но я умудрился даже и на один саморез зафиксировать его ) Впрочем, как говориться «дарованному коню в зубы не заглядывают» 🙂

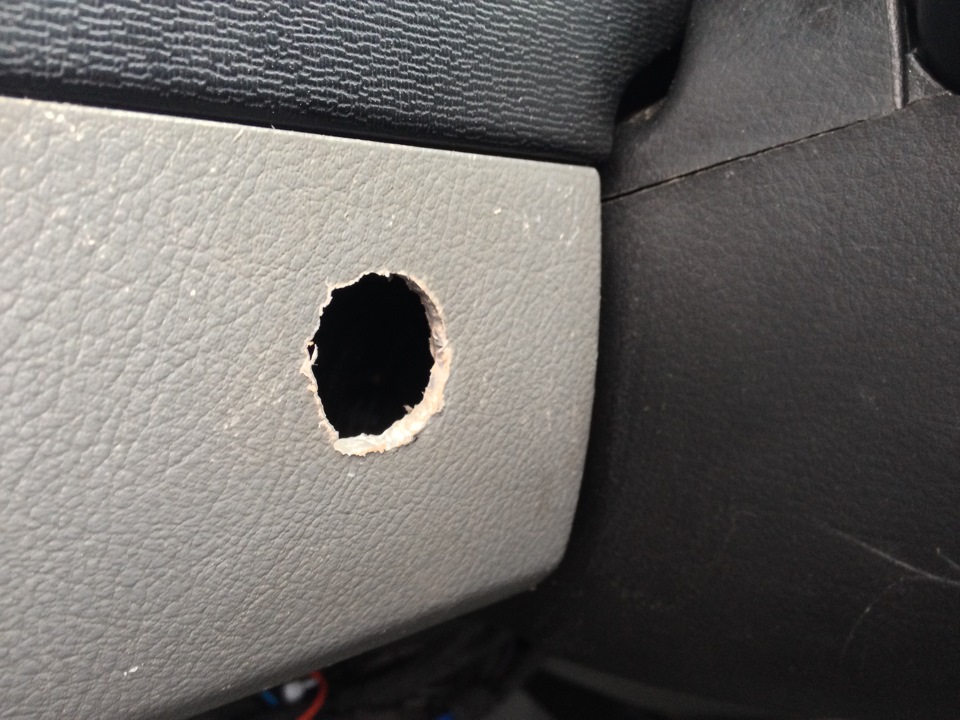

С чего все началось. Был однажды отец испортил в салоне торпедо вот этой дыркой )
Видите ли ему нужно было куда-то вставить кнопку включения ПТФ. Пришлось думать чем заткнуть потом ту дыру. Прочитав тему об электрооткрывачке решил купить кнопку на базаре, наклеил наклейку «заправка» и был таков )

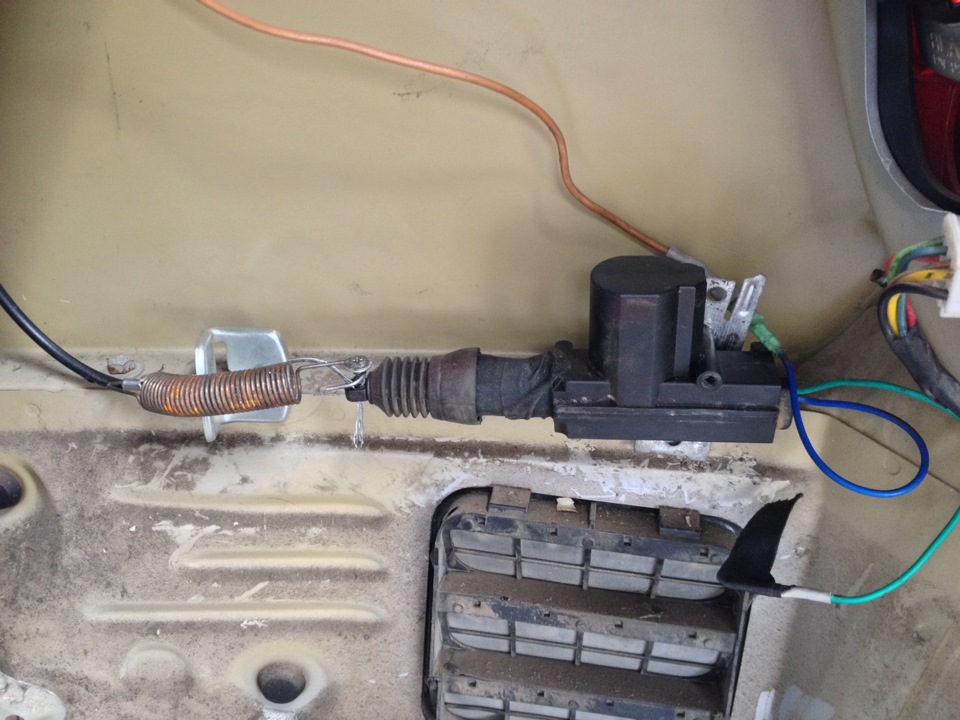

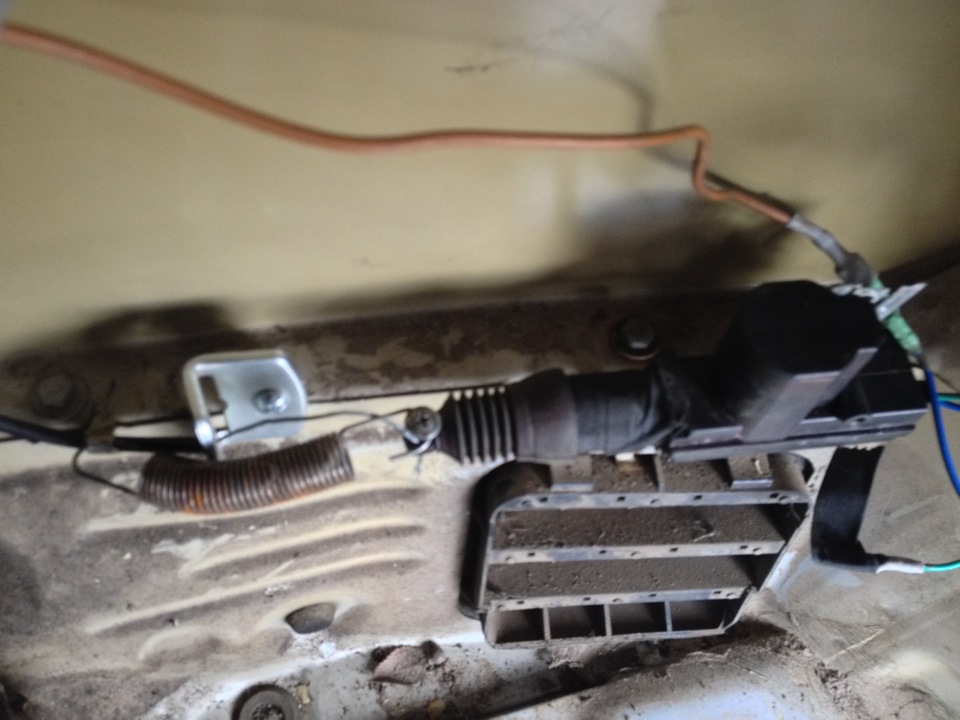

Сам электромеханизм я разместил за правой частью обшивкой багажного отсека. Там есть не занятые отверстия, которые нам могут послужить местом для крепления. Самое сложное это угадать с длинной обрезанного троса. Затем нужно найти или изготовить кронштейн, в который будет упираться кожух троса. За ним последует сам привод. Только вот я плохо рассчитал длину оголенного тросика и мне не удалось слепить петлю, которая зажмется после хомутом. По-этому, закрутил в кончик привода саморез, который в свою очередь зажмет трос в том пласиковом кольце концевика привода.
Тупо получилось, я знаю, но что уже поделаешь. Главное что работает и ничему не мешает.

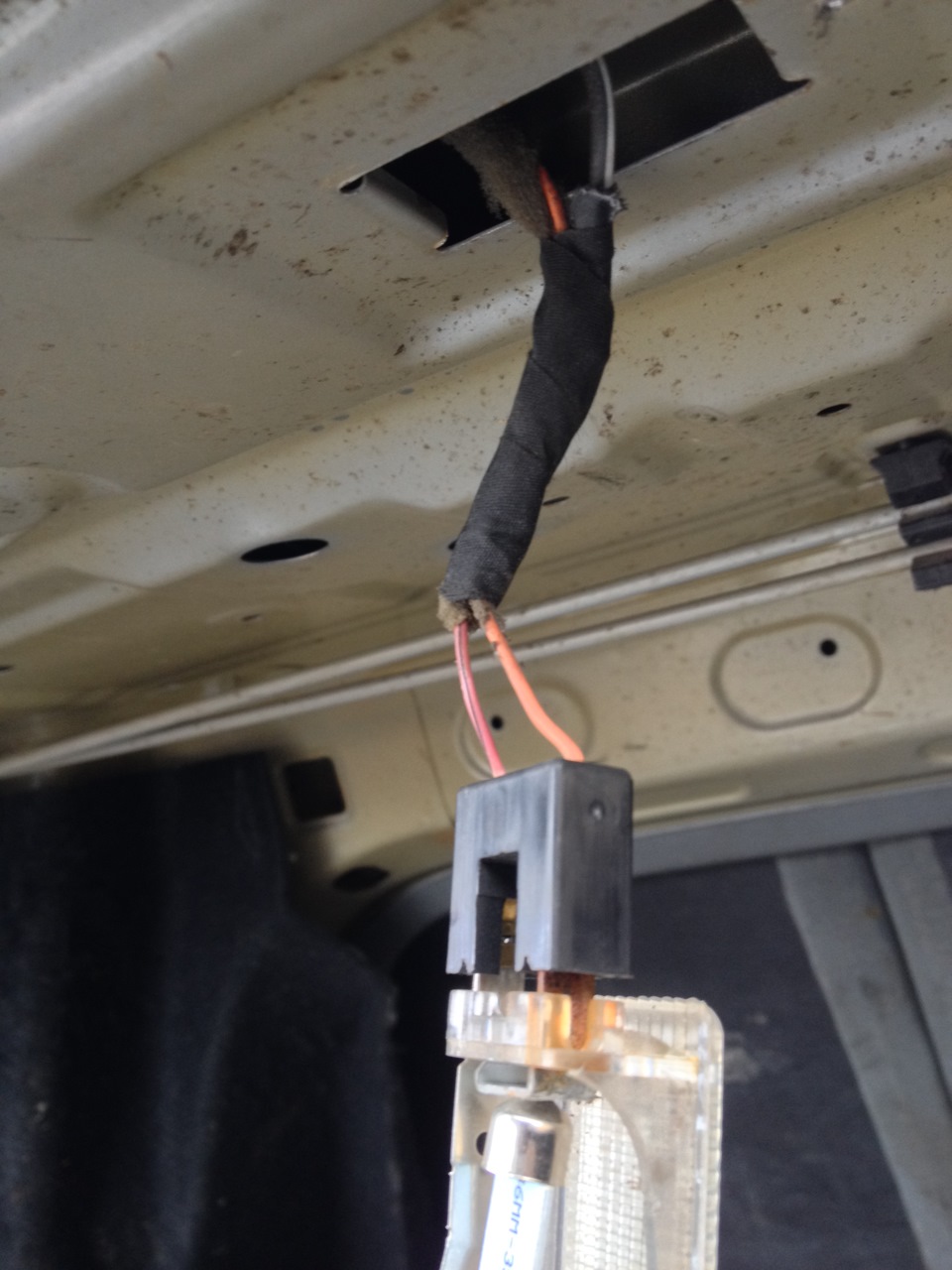

Запитку +12В я взял с оранжевого провода подсветки багажника, так как у него постоянный + от АКБ.
Ах да, и еще для надежности зацепил пружину. Теперь работает четко )
А минусовый контакт исходит с кнопки возле руля. И сама кнопка запитана с массой автомобиля. Немного «поигравшись» с проводкой минусового провода через всю машину я подключил его к электроприводу. На всякий случай заложил провод в гофру, чтобы никогда в жизни случайно не коротнул об корпус машины, иначе и привод может выйти из строя и батарея может разрядиться и лючок напостой будет открыт. Впрочем, плюсовый контакт исходит с предохранителя на 15А.
Всё же, я очень рад такой идее и переделке этой штуковине. У меня не раз ржавел тот рычажок под сидением и был немного гемор с открывание лючка, особенно когда сзади на заправке еще подпирают другие машины, а у меня никак не получается открыть бензобак )
Но теперь можно со спокойной душой наконец-то удалить рычажок под сидушкой 🙂 И заодно ржавые пятна, что он оставил в разрезе на ковре, которые я еще не вывел )
Оригинальный электропривод открытия лючка бензобака GM 96178614 на Lacetti
1. Активатор замка крышки бензобака GM 96178614 за 710 ₽
Ну вот и выходной и все железяки на руках.
Первым делом снял с горловины старый привод и приложил активатор, подходит отлично, только немного другой изгиб лапок крепления. С помощью тисков выгнул нужный мне угол.
Далее примеряем, сверлим отверстия (представляю ужас некоторых, кода слышат про новые отверстия в кузове Лачи), закрашиваем отверстия
Для красоты еще и красим болты

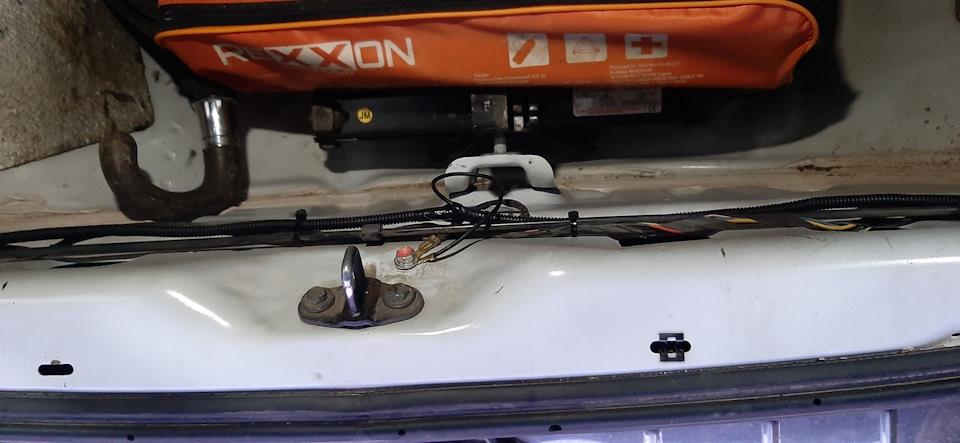

Так выглядит со стороны багажника
Далее займемся электрикой.

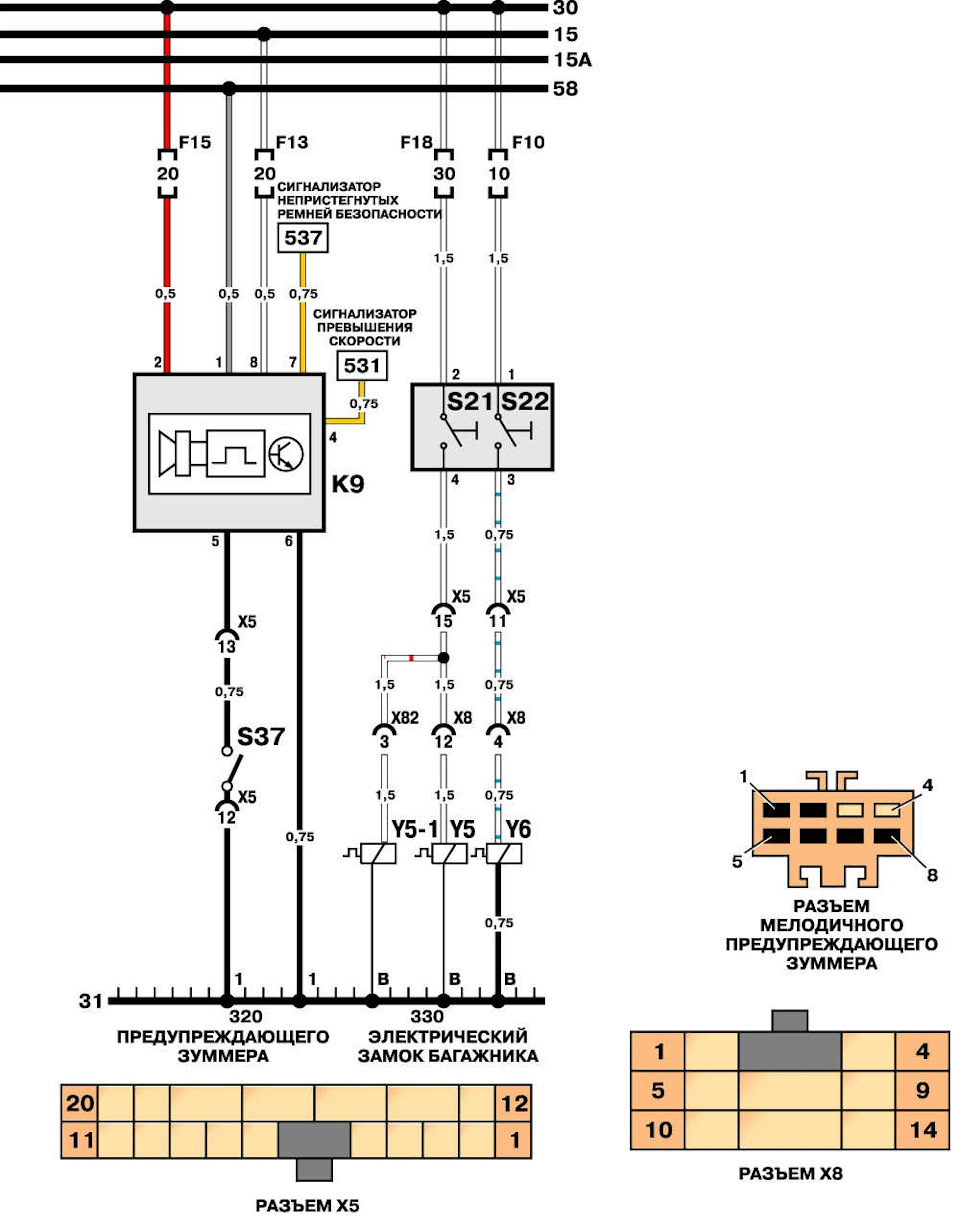

Подключил по схеме Нексии, только в применении к Лаче
На активаторе 2 провода, один на массу, второй на постоянный плюс через кнопку.
При отсутствии разъема на активатор, обжал клеммы и в термоусадку, в будущем найду разъем и заменю
Провода в гофру и протягиваем по багажнику и салону до передней части автомобиля

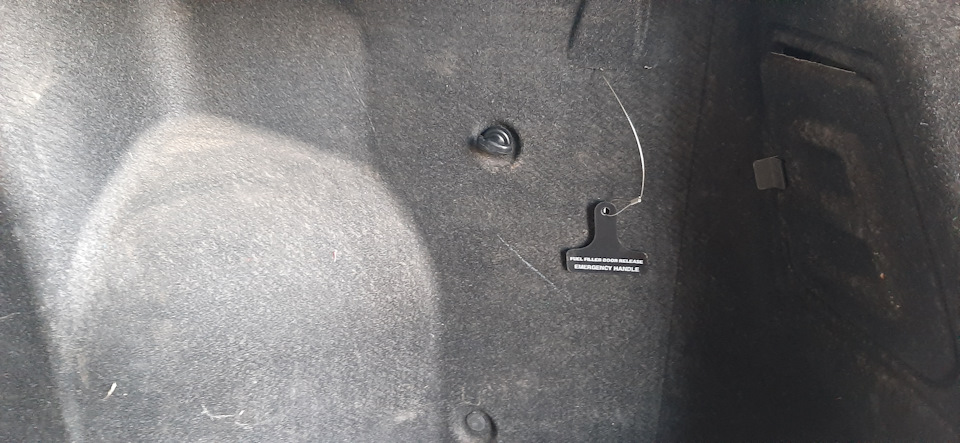

Протянул проводку, собрал обшивку багажника, предварительно через разрез вставил аварийный трос. Также проверил открытие, всё отлично
На обратной стороне ручки есть липучка

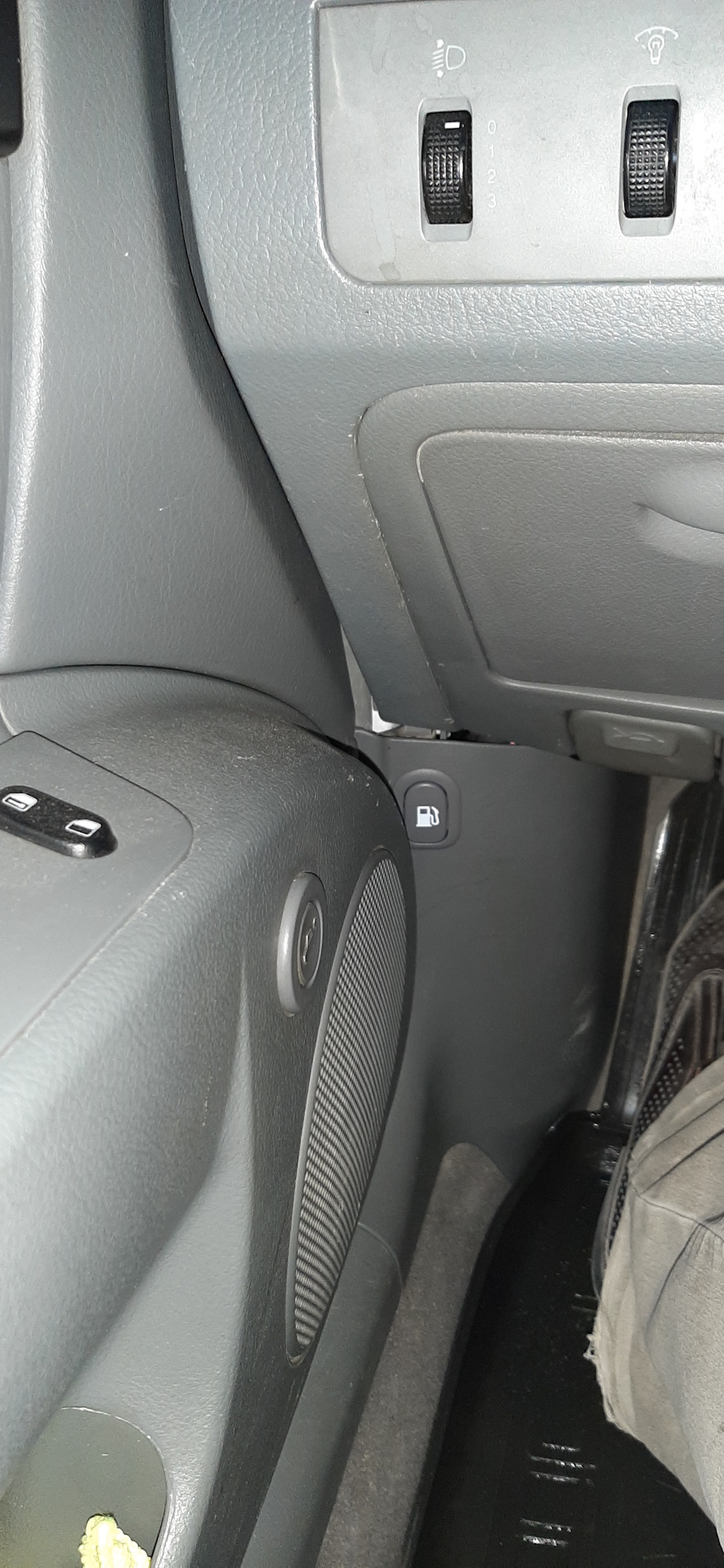

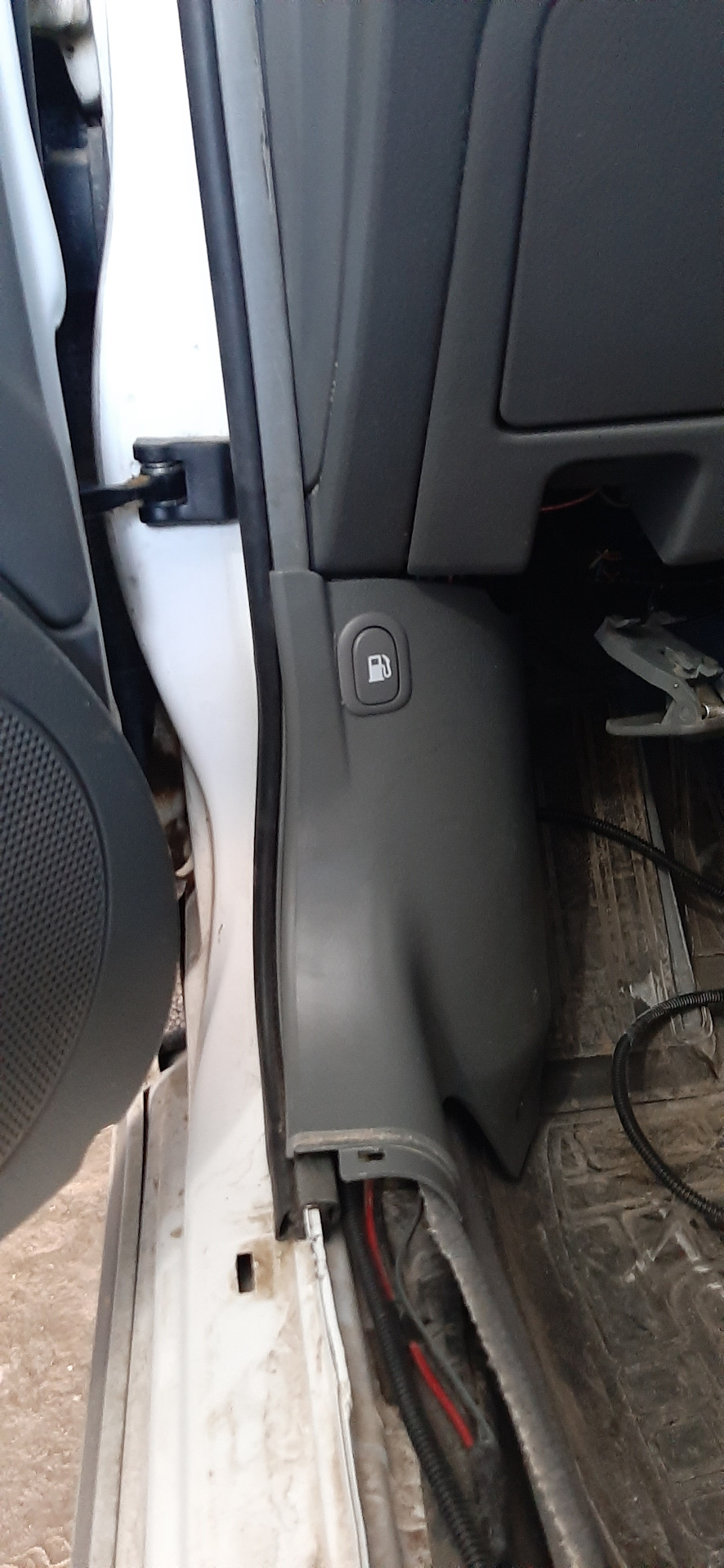

Ну все переходим в переднюю часть. Долго выбирал, куда поставить кнопку, но остановился на месте Влада. Вырезал отверстие и установил

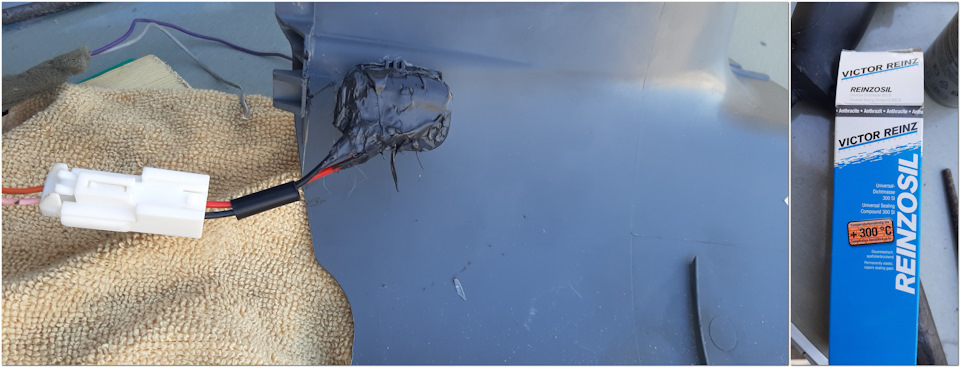

Так как контакты совсем открытые, то замазал грметиком

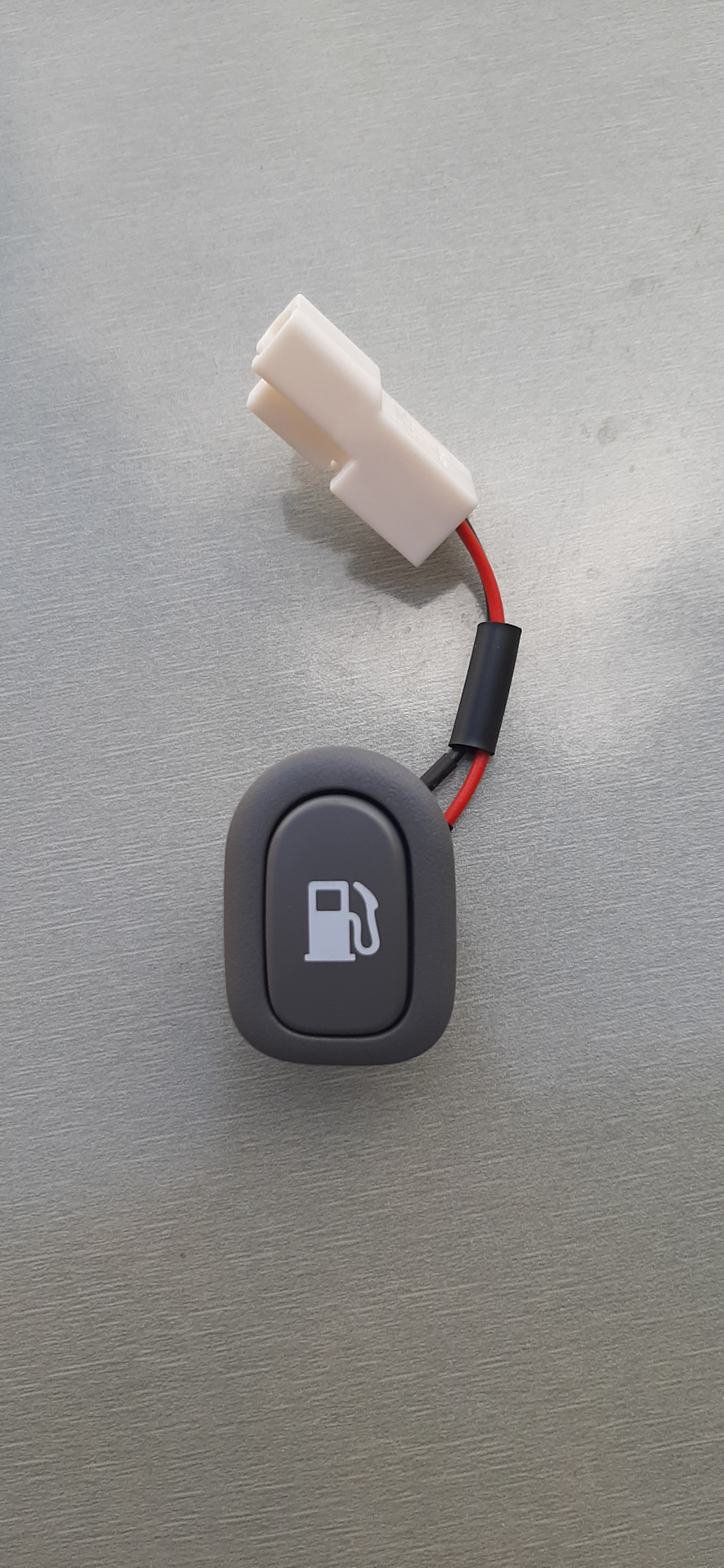

Разъем на кнопку нашел в своей куче проводок, нужный разъем есть в дверной проводке.
От кнопки один провод подключил к проводу от активатора, второй провод к проводу на С201, пин 72, это для задних ПТФ, а их у меня всё-равно нет.

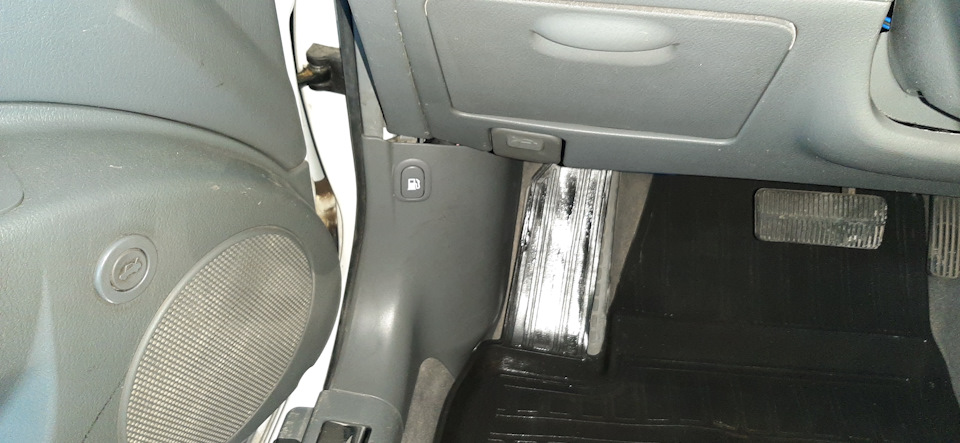

Даже при закрытой двери возможно нажать кнопку, что очень удобно.
Что могу сказать по доработке, в принципе удобно, прикольно и всё. Очень характерный теперь звук при открытии, приятный.
Открывание лючка бензобака кнопкой
Все это работает уже почти два года так что смело могу рекомендовать.
Chevrolet Lacetti SW 2006, engine Gasoline 1.8 liter., 122 h. p., Front drive, Manual — accessories
Comments 18
О, делал я такую штуку 🙂
Все кинуто давным давно. Нужно два провода соединить))) Впадло, надоело крутить её (
Покажи или скажи как что кидал от сигналки на моторчик
Сейчас не скажу. В инструкции к старлайну есть доп каналы свободные. Управляется по минусу, к блоку сигналки провод проведенный осталось подключить
Его нада через реле.а на прямую он сгорит.так что смари опят был уже
Кто сгорит? Актуатор?
Выход из сигналки.на томагавки подключили на актуатор напрямую.без реле контакт пропал с этого провода.
Там по минусу или плюсу управление?
Ничего странного. У сигналок управляющие слаботочные выходы. И не важно какая у них полярность — вообще ни на что не влияет.
Старлайн везде пишет — «до 200мА» — т.е. силовые исполнители только через реле.
Че странного, практически на любой сигналке канал — это открытый коллектор SOT транзистора или сборка типа ULN2003 в лучшем случае. На то они и доп каналы, рулить не исполнительными устройствами, а обмотками автомобильных реле. Ток 0,05- 0,5а максимальный в зависимости от производителя сигналки или ее модели. Актуатор в пике берет около 5А. То, что ничего не сгорело — это что импульс совсем короткий, не успевает шваркнуть ключ. Но это до поры)) Развяжите через реле, цена вопроса — 70-80 наших тугриков, хз сколько в ваших это, но по-любому дешевле, чем один бакс или ремонт блока сигналки.
Спасибо, все понятно. Я электрик-самоучка просто)))
