Как открыть Прадо 120, если сел аккумулятор или потеряли ключ
Владельцы внедорожника Toyota Land Cruiser Prado могут столкнуться с ситуацией, когда из-за севшей АКБ, сработавшей блокировки нельзя попасть в салон авто. Возможно открыть Прадо 120, если сел аккумулятор или нет брелка. При помощи самодельного троса разблокируют дверь, а доступ к аккумулятору получают через генератор.
Метод вскрытия, если села АКБ
Даже новая батарея может быстро садиться, если водитель, например, забудет отключить фары. В этом случае сигнализация отключается, автоматически блокируются замки дверей и капота. Есть относительно простой способ открыть Прадо 150, если сел аккумулятор.
Придется залезть под внедорожник, чтобы получить доступ к его генератору. Сначала потребуется разбирать моторный отсек, отстегнув пластиковую накладку. Когда эта задача будет выполнена, потребуется еще одна заряженная батарея, 2 провода сечением 2 см² с зажимами на концах.
Следует найти болт «плюс» на генераторе и соединить его с клеммой «плюс» на АКБ. Затем минусовую клемму батареи потребуется заземлить, подсоединив ее к металлической части Toyota Prado. Теперь сигнализация включится, а открыть Тойота Прадо 150 можно будет ключом.
Способ вскрытия, если нет ключа
Можно открыть Прадо 150 без ключа, если замок заблокируется. Брелок часто остается внутри машины. Если запасного брелка нет, а разбивать стекло Тойоты не хочется, есть способ аккуратно разблокировать дверь. Но придется проявить ловкость и немного повозиться.
Потребуется кухонная деревянная лопатка или специальная подушечка. Это позволит не повредить лакокрасочное покрытие. Лучше подложить под лопатку или деревянный клин мягкую, плотную ткань. Если есть специальная подушечка, создать щель нужного размера будет еще проще.
В образовавшееся отверстие просовывают жесткую проволоку. Подойдет отрезок длиной около 65 см. Чтобы открыть отмычкой Прадо 120 без ключа, на одном конце проволоки делают крючок. С его помощью нужно подцепить внутреннюю ручку. После первого нажатия автомобиль разблокируется. Второе нажатие позволит отомкнуть замок. Возможно, придется потратить на это много времени, удачная попытка будет.
Можно просто высверлить замки, если причина блокировки заключается в их поломке. Но в полевых условиях это сделать сложно. Иногда водителю ничего не остается, как выбить стекло. После разблокировки заедьте в автомастерскую.
Как угнать «Ленд Крузер»
Toyota Land Cruiser 200 – традиционное «фирменное блюдо» на столе автоугонщика. Высокая цена и хороший спрос на этот внедорожник обеспечивает постоянный интерес к нему со стороны «рыцарей код-краббера и отмычки»
Toyota Land Cruiser 200 – традиционное «фирменное блюдо» на столе автоугонщика. Высокая цена и хороший спрос на этот внедорожник обеспечивает постоянный интерес к нему со стороны «рыцарей код-краббера и отмычки»
Текст: «Юнион Системс»
Только выпущенный с завода Land Cruiser 200 оснащен лишь штатной противоугонной охранной системой Smart Key («Умный ключ»). Эта разработка считается ультрасовременной, но, к сожалению, не представляет особых преград для угонщика высокой квалификации. И сейчас мы расскажем, как это все происходит.
Smart Key – это фирменный брелок с встроенной радиометкой, суть работы которой такой же, как у обычного бесконтактного иммобилайзера: в машине спрятан основной модуль, периодически посылающий радиосигнал-запрос на присутствие метки в радиусе 1-2 метров от автомобиля (как говорят, «опрашивает» метку). Соответственно, при удалении метки на большее расстояние метка «теряется» и автомобиль автоматически встает в режим охраны (блокируются двери, багажник, капот), а в случае отсутствия метки в салоне становится невозможным запуск двигателя – размыкается реле блокировки зажигания.
Так выглядит тойотовский Smart Key
Так как все автомобили «премиум» класса последнего поколения, в том числе и Toyota Land Cruiser 200, заводятся с кнопки Start/Stop, то Smart Key делает эксплуатацию гораздо удобнее: водителю достаточно иметь брелок-метку при себе (она может находиться в кармане или сумке – доставать ее нет необходимости). При приближении автомобиль «видит» брелок и выходит из режима охраны, открывает центральный замок – водитель садится в машину и нажимает на кнопку. Все! Можно ехать.
Способ угнать Land Cruiser 200 №1: Ретранслятор (самый быстрый и простой способ)
Завод-изготовитель допустил ошибку: в Smart Key нет привязки ко времени отклика по связи «свой-чужой», т.е. неважно, через како
е количество времени приходит ответ на запрос. По времени передачи сигнала можно вычислить расстояние (чем дальше находится метка от модуля, тем больше времени приходится на передачу радиосигнала), и, по идее, изготовителю надо было бы это учесть, ведь если водитель удалился более чем на 2 метра, то автомобиль должен встать в режим охраны. Но Smart Key не понимает этого, и если ответ на запрос приходит, то он снимается с охраны.
Так, используя этот недочет в системе, угонщики сменили так называемые код-грабберы на ретрансляторы радиосигнала (также ретранслятор называют «удочкой», «длинной рукой» и радиоудлинителем).
Ретранслятор представляет собой два небольших устройства (размер каждого – не более ноутбука, вес – около 2 кг), которые могут принимать/передавать радиосигналы на большие расстояния.
Ретранслятор
Ретрансляторы используются угонщиками для того, чтобы беспрепятственно попасть в салон автомобиля и завести двигатель. Для угона с помощью ретранслятора нужны двое, поэтому система обычно применяется в многолюдных местах, например, на парковках супермаркетов, т.к. одному угонщику нужно находиться рядом с автомобилем, а другому рядом с брелоком-меткой (т.е. рядом с владельцем), оставаясь при этом незамеченными.
Принцип работы ретранслятора довольно прост. Нужно перехватить сигнал от автомобиля, передать его на брелок, и от брелка к автомобилю. Если брелок-метка удаляется на определенное расстояние, то автомобиль уже «не видит» его и перестает посылать сигналы. Ретранслятор же усиливает радиосигнал, что позволяет увеличить расстояние, на котором «общаются» автомобиль и метка, с 1-2 до 100-200 метров.
Как видно из рисунка, схема работы ретранслятора выглядит следующим образом:
1. Водитель (владелец автомобиля) удаляется от транспортного средства, думая, что а/м встал в режим охраны.
2. Угонщик 1 отправляется вслед за владельцем с Ретранслятором 1 (находясь от него на расстоянии 1-2 метров).
3. Угонщик 2 приближается к автомобилю c Ретранслятором 2 (на расстояние 1-2 м).
4. Автомобиль (блок иммобилайзера) посылает сигнал-запрос.
5. Ретранслятор 2 перехватывает сигнал от автомобиля и передает на Ретранслятор 1 (рас-стояние до 200 метров).
6. Ретранслятор 1 передает полученный сигнал на брелок-метку владельца.
7. Брелок-метка владельца отвечает на запрос и посылает сигнал-ответ.
8. Ретранслятор 1 перехватывает сигнал и передает на Ретранслятор 2 (расстояние до 200 метров).
9. Ретранслятор 2 передает полученный сигнал на автомобиль (блок иммобилайзера).
10. Автомобиль принимает полученный сигнал и не становится в режим охраны. Он будет «видеть» устройство угонщика, который находится рядом, как «родной» брелок-метку, и, соответственно, будет открыт.
Пример принципа работы ретранслятора
Далее Угонщик 2 просто открывает дверь, садится в автомобиль, нажимает на кнопку START/STOP, двигатель запускается и злоумышленник отключает свою «удочку». Все! Можно ехать.
И тут возникает вполне логичный вопрос: «Но как автомобиль поедет с отключенным ретранслятором, ведь метку (или псевдометку) он уже «не видит”, а, соответственно, после очередного опроса двигатель должен “заглохнуть”?». Так вот, все это сказки, рассказанные менеджерами в автосалонах!
Заведенный двигатель при отсутствии метки блокируют только дополнительные (нештатные) бесконтактные иммобилайзеры: например, SkyBrake, Pandect, Agent и т.п.
Штатная же система Smart Key не блокирует уже работающий двигатель, она блокирует (не дает завести) двигатель только в случае попытки несанкционированного запуска (без брелока-метки). После запуска двигателя Smart Key продолжает периодически опрашивать метку, но, не получая ответ, она не заблокирует двигатель, а только будет «пиликать», сообщая, что брелок-метка отсутствует. Вероятно, это было сделано для безопасности водителя, чтобы в любом нештатном случае – например, если в брелоке сядет батарейка – отключение двигателя при движении автомобиля не привело к аварийной ситуации.
Таким образом, используя ретранслятор, угонщик может спокойно доехать до «отстойника», где позже перепрограммирует блок электронного управления и пропишет свой ключ (подробнее см. ниже), после чего автомобиль технически будет готов к дальнейшей эксплуатации.
Достать ретранслятор не составляет труда. В Интернете масса сайтов, где «удочки» продаются под видом усилителей сигнала телефонной связи (для радиотелефонов) для использования, например, в помещениях с бетонными и металлическими конструкциями. Иногда доходит до смешного: попадаются интернет-ресурсы, предлагающие радиоустройства такого рода для особых отделов полиции и спецслужб. Неужели они закупают оборудование через Интернет? 🙂 Продавцы, правда, предупреждают, что «устройства не предназначены для совершения противоправных действий». Но тем самым они только формально снимают с себя ответственность за предложение подобных «игрушек».
Стоимость ретрансляторов зависит от количества встроенных модулей, т.е. от того, какое количество марок и моделей можно с их помощью открыть, и варьируется от 350 000 до 8 000 000 руб.
Популярным устройством для ретрансляции радиосигнала у угонщиков является система «Волна». К ней в Интернете нашлась даже подробная инструкция по применению с алгоритмом действий для конкретных марок и моделей! А их, стоит заметить, немало.
Ретранслятор «ВОЛНА»
Полный комплект (модули на весь список авто + само устройство + дополнительные антенны) обойдется угонщику примерно в 7,5 млн. руб. Комплект только для автомобилей марки Toyota после 2013 года выпуска будет стоить около 800 000 руб. И что это по сравнению с одним только угнанным Land Cruiser 200 стоимостью порядка 3 миллионов?
Заглавная страница инструкции ретранслятора «Волна»
Способ угнать Land Cruiser 200 №2: подключение к CAN-шине + программирование штатного ключа
С течением времени потребность автовладельцев в комфорте растет все больше, что обуславливает появление множества дополнительных функций в автомобилях: электростеклоподъемников, электропривода зеркал, электроусилителя руля, кондиционера, встроенного навигатора, кнопки бесключевого запуска двигателя (кнопка Start/Stop) и пр. Все это, естественно, привело к усложнению электропроводки, и для ее упрощения была создана проводная система передачи данных Controller Area Network (CAN), представляющая собой два переплетенных провода, т.н. «витую пару» (еще ее могут называть «косой»). Систему такого рода в электронике принято называть «шиной».
Через CAN-шину ведется контроль и управление всеми электронными системами в автомобиле: к ней подключены все электронные блоки, датчики и узлы автомобиля. В их число также входит блок управления дверями.
Таким образом, имея доступ к CAN-шине, угонщик может открыть центральный замок и попасть в салон автомобиля. Добраться до CAN-шины в Land Cruiser 200 не составляет особого труда: изготовитель провел ее в непосредственной близости к заднему правому крылу. Поэтому угонщики просто выпиливают в крыле отверстие и методом прямого подключения (врезаясь в провода) подсоединяются к шине с помощью CAN-адаптера, через который с ноутбука (или даже смартфона!) со специальной программой подается команда на открытие дверей.
После того, как угонщик попал в автомобиль, ему остается только запустить двигатель, «обманув» штатный иммобилайзер. Имея ноутбук с установленной на нем специальной программой и программатор smart-ключей, угонщик за 20-30 секунд может считать/стереть коды иммобилайзера и запрограммировать (как говорят, «прописать») новый ключ-метку (при этом штатный Smart Key не нужен!). Программатор подключается через OBD-разъем, который в Land Cruiser 200 также находится в легкодоступном месте – под рулем.
После перепрограммирования иммобилайзера система уже не будет распознавать родной ключ – она начинает работать с ключа угонщика, т.е. с него заводится двигатель и открывается центральный замок. При применении «удочки» (см. Способ угона №1) угонщики проводят именно эту процедуру в «отстойнике», куда был отогнан автомобиль.
Программатор
CAN-адаптер для подключения к CAN-шине и программное обеспечение для работы с ним и программатором можно приобрести примерно за 20 000 руб.
Заднее правое крыло взамен «покалеченного» на разборке можно купить за 10 000 руб., хотя в большинстве случаев отверстие просто шпаклюется. А покраска обойдется примерно в 5000 руб.
Таким образом, общий бюджет для угона Land Cruiser 200 таким способом составит всего 50 000 – 60 000 руб.
Необходимо отметить, что этот способ угона требует значительно больше времени и операций, чем применение ретрансляторов, поэтому угонщики используют его только при определенных условиях – например, ночью на стоянке и т.п. Угон с помощью «удочки» по скорости и простототе остается непревзойденным!
Способ угнать Land Cruiser 200 №3: механический взлом дверного замка + перепрограммирование штатного ключа
На Land Cruiser 200, несмотря на Smart key, есть и механический замок двери. Как видно на рисунке, обычный ключ встроен в брелок. Таким образом, появляется и третий способ угнать автомобиль – свернуть личинку замка, попасть в салон, а далее перепрограммировать ключ, как описано в методе №2. «Сворачиватель личинок» стоит не более 2000 руб., и весомые затраты здесь только на ремонт дверного замка.
Кстати говоря, много владельцы автомобилей с системой Smart Key просто убирают эту личинку и заменяют ручки двери, делая таким образом механический взлом невозможным.
Как видно из изложенного, штатная система защиты Land Cruiser 200 (равно как и любого другого автомобиля!) обходится без проблем при наличии специального оборудования и навыков, вопрос только в цене. Поэтому для любого автомобиля, входящего в группу риска или просто дорогостоящего, необходимо устанавливать дополнительную систему защиты, которая потребует от угонщика больших усилий и средств. По общей статистике, установка подобной (совсем необязательно дорогостоящей!) системы в профессиональном установочном центре снижает вероятность угона на 70-80%.
Про центральный замок, продолжение без хеппи-энда
Болезнь стала прогрессировать — сотка начала хлопать замками по несколько раз, в разные стороны, в любой момент. Неважно, заведён двигатель или нет. Неважно, на сигналке или нет. Потому пришлось разбирать и смотреть с глупым видом ей вовнутрь (ну точнее не совсем так, я для начала поехал узнал на тему купить новый прадик а это овно спихнуть — но увы, его надо ждать от 9 до 12 месяцев, а значит надо ведро чинить пока-что).
В общем, коротко о проделаном
1. в машине нет никаких неродных сигнализаций
2. все личинки отключены, а разьёмы (сухие и чистые) замотаны изолентой
3. батарейку в пульте поменял
4. кнопки на двери отключал
5. полностью отключил изнутри косы проводов на обе передние двери и на двери багажника
6. провода за ГУ визуально проверял, шевелил-гнул, перепроложил
7. снял блок из ног водителя, в общем кроме лёгкого налёта ржавчины в месте крепления опоры кузова вообще никаких следов воды нет
посмотрел все разьёмы

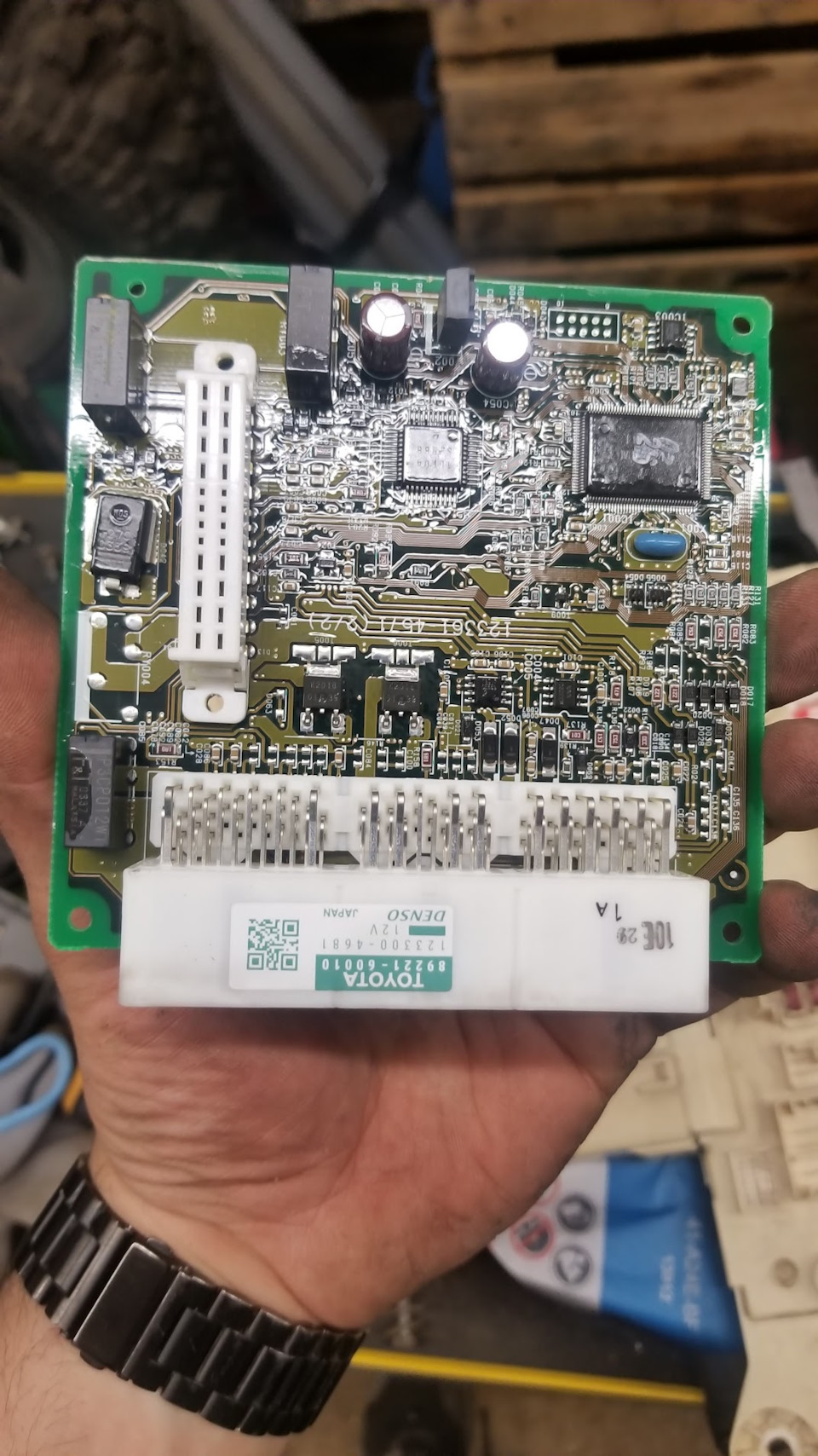

8. снял плату с боку этого блока, посмотрел
Ничего не помогло, в общем. Как тарабанила замками так и тарабанит. Иногда один раз на закрывание, иногда десяток раз открыть-закрыть.
С практически 100% гарантией эффекта можно достичь следующим образом:
— вставить ключ в зажигание, не поворачивать
— нажать на стойке водительской двери контакт закрытия (ну или дверь закрыть)
Всё, будет пару раз замки пытаться закрыть. А в какой-то момент может начать стучать не пару раз, а раз 10-20 (не считал).
При чём если без ключа — то не будет. Если ключ повернуть — тоже не будет. На датчики других дверей так не реагирует.
В общем у меня что-то больше идей нету, кроме как ещё раз снять этот блок, проверить реле (они с обратной стороны блока, чтобы удобней было бл.), а если ничего по ним не будет видно — то, видимо, надо будет расшивать этот пластиковый кожух и смотреть вовнутрь. Я так понимаю, он условно-неразборный, но если очень надо то можно?
И о хорошем: в процессе сборки-разборки панели нашел отвалившийся датчик внутрисалонной температуры. А в процессе сборки-разборки дверей нашел таки один блин неправильно подключеный к кроссоверу. Да, руки из ж.ы, иначе не назвать. Зато когда собрал правильно — наконецто музыка заиграла и песни запели. Теперь если Pink поёт — по заметно, что она перед тобой скачет по сцене. А если слушать Dropkick Murphys то полное ощущение того, что ты в портовом баре и сейчас какое-то пьяное ирландское мурло будет толкаться. В этом плане я доволен, в общем.
Вот вам видео, а вы мне советуйте что ещё можно проверить
Программирование брелока ДУ штатной сигнализации Toyota (Тойота)
Программирование брелока ДУ штатной сигнализации Toyota (Тойота)
Предлагаю Вашему вниманию инструкции по программированию брелков родных сигнализаций для линейки автомобилей Тойота (Toyota remote key fob programming guide).
Во многих случаях приобрев новый или подержанный брелок от родной сигнализации, вы можете перепрограммировать его для использования со своим автомобилем. Это может сохранить вам и время и деньги. Как правило, если автомобиль укомплектован центральным замком, то и система дистанционного управления открытия и закрытия дверей и включения сигнализации тоже уже установлены фабрично. При этом во многих случаях перепрограммировать брелок (или несколько брелков) намного дешевле и проще, чем ехать к официальному дилеру и платить у него полную стоимость сервиса и собственно брелка (а то и двух-трех).
Рассмотрены: Toyota 4Runner, Toyota Avalon, Toyota Camry, Toyota Solara, Toyota Celica, Toyota Corolla, Toyota Echo, Toyota Highlander, Toyota Land Cruiser, Toyota Matrix, Toyota Prius, Toyota RAV4, Toyota Sequioa, Toyota Sienna, Toyota Tacoma и Toyota Tundra.
Если у вас другая модель, год или просто не сработало — не поленитесь написать комментарии.
Для моделей:
Toyota 4Runner c 1999 по 2002 год,
Toyota Avalon c 1998 по 2001 год,
Toyota Camry с 2000 по 2001 год,
Toyota Solara c 1999 по 2003 год,
Toyota Land Cruiser c 1998 по 2002 год,
Toyota Sequioa c 2001 по 2006,
Toyota Sienna c 1999 по 2003 год.
1. В начале все двери закрыты кроме водительской, водительская открыта и отомкнута, ключи не в зажигании.
2. Вставьте и выньте ключ в замок зажигания 1 раз.
3. В течение 40 секунд, при помощи центрального замка замкните и отомкните водительскую дверь 5 раз (1 раз в секунду), затем закройте и откройте водительскую дверь.
4. В течении 40 секунд, при помощи центрального замка замкните и отомкните водительскую дверь 5 раз (1 раз в секунду), затем вставьте ключ в зажигание и проверните в положение ACC (машину не заводите и не проворачивайте!), затем выключите и выньте ключ из зажигания.
5. Центральный замок должен клацнуть, это сигнал ввода автомобиля в режим программирования. Если этого не произошло — повторите шаги 1-4.
6. В течение 40 секунд нажмите одновременно кнопки открытия и закрытия на брелоке на 1 сек.
7. Сразу после того, как отпустите две кнопки согласно пункта 6 — нажмите кнопку закрытия на брелоке (lock) на 2 секунды — в течение 3 секунд сработает центральный замок (клацнет) если все прошло успешно. Если ЦЗ не клацнул или клацнул дважды — брелок не запрограммировался — повторите пункты 6-7.
8. Сразу за первым брелком (в течении 40 сек) можно запрограммировать второй и третий следуя пунктам 6-7.
9. Закройте водительскую дверь.
Для моделей:
Toyota 4Runner c 2003 по 2006,
Toyota Avalon c 2002 по 2006 год,
Toyota Camry c 2002 по 2006 год,
Toyota Solara c 2004 по 2006 год,
Toyota Celica с 2001 по 2006 год,
Toyota Corolla c 2003 по 2006 год,
Toyota Echo c 2001 по 2006 год,
Toyota Highlander c 2001 по 2006 год,
Toyota Land Cruiser c 2003 по 2006 год,
Toyota Matrix c 2003 по 2006 год,
Toyota Prius с 2001 по 2006 год — не технологический ключ,
Toyota RAV4 с 2001 по 2006 год,
Toyota Sienna c 2004 по 2006 год,
Toyota Tacoma c 2005 по 2006 год,
Toyota Tundra c 2003 по 2006 год.
1. В начале все двери закрыты кроме водительской, водительская открыта и отомкнута, ключи не в зажигании.
2. В течение 5 секунд дважды вставьте и вытащите ключ в замок зажигания (не проворачивайте!)
3. В течение 40 секунд дважды закройте (физически) и откройте водительскую дверь, затем вставьте и вытащите ключ в зажигание.
4. В течение 40 секунд дважды закройте (физически) и откройте водительскую дверь, затем вставьте ключ в зажигание, закройте водительскую дверь и проверните ключ в положение ACC (не проворачивайте двигатель!), а затем вытащите ключ из зажигания.
5. Центральный замок должен клацнуть, это сигнал ввода автомобиля в режим программирования. Если этого не произошло — повторите шаги 1-4.
6. В течение 40 секунд нажмите одновременно кнопки открытия и закрытия на брелоке на 1,5 сек.
7. Сразу после того, как отпустите две кнопки согласно пункта 6 — нажмите кнопку закрытия набрелоке (lock) на 2 секунды — в течение 3 секунд сработает центральный замок (клацнет) если все прошло успешно. Если ЦЗ не клацнул или клацнул дважды — брелок не запрограммировался — повторите пункты 6-7.
8. Сразу за первым брелком (в течении 40 сек) можно запрограммировать второй и третий следуя пунктам 6-7.
9. Откройте водительскую дверь.
Бесключевой доступ в авто / или как Прадик отказался заводиться с кнопки
Случилась со мной вчерась такая оказия — сидел в авто ждал человека. Ну и пока сидел, полез я чтото в меню настроек с руля. Настройки индикаций, открывания-закрывания дверей и, чёрт меня дернул, как то невзначай выключил функцию «Доступ в салон и автопуск двигателя системой»…
Человек которого ждал пришел, отвлекся, поехали, у дома авто заглушил и все… когда через полчаса хотел ехать дальше, Прадик отказался заводиться с кнопки. Просто реакция НОЛЬ.
Машина открывается с ключа нажатием кнопок, но кнопка Старт/Стоп не активизируется при нажатии педали тормоза. Селектор КПП в паркинге, ручник на месте, педали жму — не заводимся и все.
Стал звонить ОД и в Помощь на дороге… посоветовали заменить батарейку в ключе или, если не поможет, сказали «вызывайте эвакуатор, приезжайте, будем разбираться». Заменил батарейку, все тоже самое — кнопка не активна.
Звонок другу подкинул вариант скинуть клеммы с аккумулятора — может на солнышке перегрелась… сделал, не помогло.
Жена мне — ладно, меняем планы, вызывай эвакуатор. Не, сказал я — фигня какая то: самое интересное, примерно понимал, что виной тому мои шаловливые ручки, полазившые по меню настроек… Но ёпрст, ну полазил, ну что теперь не заводиться что ли?! В очередной раз помянул Мерса прошлого, где не ехать из-за глюков было в норме, но тут то Прадо.
Налил себе кофе, открыл инструкции и на 752й странице через 25 минут ответ был найден.
Короче, садимся в машину, закрываем дверь, дергаем ручник, жмем педаль тормоза, ключ стороной с эмблемой Тойота прикладываем к кнопке — загорается лампочка на кнопке и не позднее 10 секунд надо нажать эту самую кнопку пуска. Авто завелось, зашел в меню, активизировал этот самый пункт в меню «Дочтуп в салон и автопуск двигателя системой» и радости не было предела.
Дача с шашлыками все же состоялась вместо утомительных поездок к ОД на эвакуаторе…
Еще раз обращу внимание, что ОД была озвучена версия, что скорее всего я сбил настройки в меню и просил помочь дистанционно завести машину, чтобы добраться до меню. Не помог ОД — не читают они инструкции.
Всем привет и хорошего настроения!
