Неоткрывается багажник с кнопки на багажнике
Добрый день! Подскажите вопрос на 6 Джетте, багажник перестал открываться с кнопки на самом багажнике! С брелка и кнопки в двери открывается! Пробовал ручки менял аж 3 штуки, дело не в них! Что может быть? На перелом грешу в последнюю очередь, т.к на крышке все остальное работает. Ошибок нет смотрел. Можно ли програмно отключить кнопку на багажнике через васю? Мне кажется дело в этом.
Комментарии 17
Проводка была переломлена на сгибе крышки багажника
Проверить на наличие ошибок и посмотреть, какие блокировки замка активны, есть блокировка замка багажника после начала движения машины
а в каком блоке смотреть не подскажешь?
Провод переломался наверное.
Если бы переломался провод, то и с брелка багажник бы не открылся.
Все показывает на умерший микровыключатель на самой клавише багажника.
С клавиши что провод не идёт что-ли в блок электрики?
Если бы переломался провод, то и с брелка багажник бы не открылся.
Все показывает на умерший микровыключатель на самой клавише багажника.
Зачем давать советы, если не знаешь принцип работы? Не надо вводить людей в заблуждение. С кнопки провод идет сначала в BCM, а из него силовой провод уже идет на привод замка.
По делу рекомендую в тесте исполнителей посмотреть доходит ли сигнал с кнопки до bcm
Принцип работы мне давно известен, в схемах думаю разбираюсь не хуже, а может и лучше тебя.
Вопервых я или не дочитал, что человек уже менял ручку в крышке багажника, или это было дописано потом. А во вторых, прежде чем менять можно было просто проверить тестером микрик на сопротивление или тупо перемкнуть контакты на фишке чем угодно, хоть скрепкой. В данном случае, смотреть по Эльзе схему и прозвонить провод идущий с клавиши до BCM, если обрыв-смотреть перелом в багажнике, если нет-ремонтировать сам BCM. Прецинденты уже были…
Здравствуйте. У меня была такая беда, просто провод переломился, открываешь багажник и слева идут провода там смотри.
Во первых, вопрос был год назад, а во вторых, вопрос задавал Alex33533, а я на него отвечал…
Slava1974d, будьте внимательней в комментах…
Недавно на сайте пока полностью не разобрался.
Во первых, вопрос был год назад, а во вторых, вопрос задавал Alex33533, а я на него отвечал…
Slava1974d, будьте внимательней в комментах…
Привет. Что такое ВСМ?У меня тоже отказала кнопка. Проводка хорошая микрик в ней тоже перепаял.
Блок центральной электроники.
Находтися под пенелью со стророны пассажтра.
Как «вскрыть» багажник изнутри
Данный лайф-хак пишу для упрощения и понимания в ситуации, когда случается ахтунг.
Например, переломилась проводка в косе или отключили вы аккумулятор для каких-то монтажных работ и, забыв, закрыли багажник, но подключать аккум нельзя или он на подзарядке, например, а каждый раз лазать через спинку сидений неудобно.
Если про открывание замка спинки сидений мало-мальски все знают из теории в Мурзилке, то лайф-хак по открыванию замка багажника, из той же Мурзилки, возможно многим непонятен.
Немцы предлагают нам всего один единственный инструмент — выкидной ключ зажигания. (ну нормально, так же как и весь салон можно разобрать банковской картой).
И вот вы откинули спинку сидений, залезли в багажник и нашли ту самую заветную заглушку, отковыряли её и наверно на этом у многих всё заканчивается с оптимизмом. Оно и понятно, дальше немного мудрённо всё.
Я разобрал обшивку замка и вот такие интересные вещи там оказались.
Но давайте по порядку. Чтобы иметь представление об этой открывашке, посмотрим на неё снаружи.
Это вид перевёрнутого механизма, таким его видим с улицы, когда крышка багажника открыта.
Здесь под первой заглушкой уже открыта мной вторая. Сразу говорю — откройте её заблаговременно и так оставьте, потом будет намного проще открывать багажник изнутри, ибо два пальца пролазят в эту дырку очень стеснённо, а язычок второй заглушки маленький и скользкий.
Вот так выглядит механизм замка под кожухом
Как видите, здесь имеется паз для ключа. А особо внимательные должны увидеть проушину для тросика (указано стрелкой). И опять фрицы недоукомплектовали машину. К этой проушине я планирую приделать тросик и вывести его к дырке под заглушку, для этого уже предусмотрены все детали
Т.е. у нас есть два варианта вскрытия — ручной и с помощью тросика. Первый чуть сложнее, второй («ленивый») быстрый и простой, но его ещё надо сделать.
А теперь посмотрим на механизм из салона и какое движение рукой надо делать
Далее вставляем ключ немного левее и делаем движение как на фото — вверх и вправо до щелчка. Всё, замок открыт.
Вместо ключа можно попробовать даже пальцем или минусовой/плоской/шлицевой (кому как нравится) отвёрткой, должно получиться. При сборке вторую заглушку оставьте открытой.
Открытие крышки багажника с кнопки из салона
Всем привет, очень давно ни чего не писал тут, так как просто было некогда, накопилось немного интересного, о чем в ближайшее время поведаю.
Сейчас по теме записи, сначала много букв)): сейчас в СПб грязь и машину сохранить в чистоте вообще нет ни какой возможности. Заметил что меня начало раздражать то что при заведенной машине мне не открыть багажник не испачкав руки. Грязь копится прямо на кнопке(ручке) крышки багажника. Соответственно, нужно глушить машину, доставать ключ, нажимать на нем кнопку открытия багажника — и вуаля, руки чистые! Но меня такой расклад не устраивает совсем. Почему на пассатах, поло и т.д. есть кнопка открытия багажника из салона, а нашу Джетту обошли стороной! Долго думал над вариантами, как и что сделать, в итоге есть три основных варианта, которые я нашел:
1.Колхоз кнопки от Passat B6
+ Выглядит круто, удобно, красивая, двойная…
— Нужно пилить, кромсать накладку под кнопку…
2.Кнопка на центральном тоннеле, например от зимнего режима, как сделано тут
+ Выглядит круто, вполне функционально
— Протяжка проводов через пол машины, врезка в проводку кнопки ESP, ну и по идее надо переделать рисунок на кнопке
3.Доработка кнопки открытия лючка бензобака
+Внешне ни каких изменений, удобно в установке, бюджетно
—Для эстетики, нужно конечно изменить рисунок на кнопке (есть конторы которые этим занимаются)
Для себя выбрал 3-й вариант.
Расходники:
Кнопка открытия бензобака или кнопка стеклоподъемника (я взял на разборке, за 300р кнопку открытия лючка бензобака)

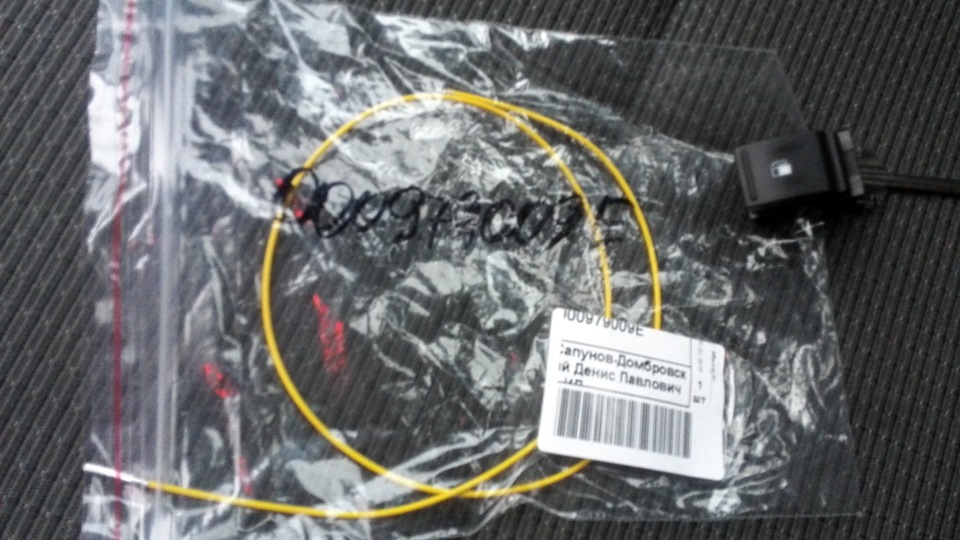

Провод 000979009E(можно купить пины N90764701 и обжать, будет дешевле)
Матерчатая изолента
Возможно клипсы на обшивку двери

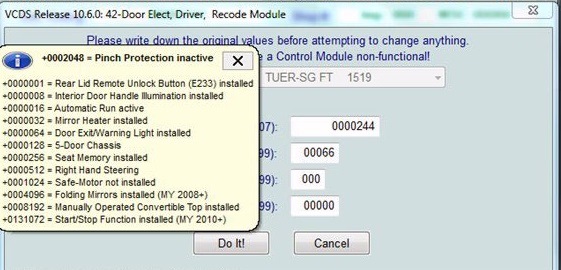

Итак, первое что надо сделать, это через vcds (или Васей) активировать что у вас установлена кнопка открытия крышки багажника (к кодировке блока водительской двери, прибавить 1):
Дальше разбираем водительскую дверь: снимаем обшивку, все фишки, и кнопку открытия лючка бензобака. (отчетов как снять обшивку полно, думаю что все найдут)
Приступаем к работе с кнопкой. Для начала нужно срезать пластиковый пупсик, который не дает нажать кнопку вниз.

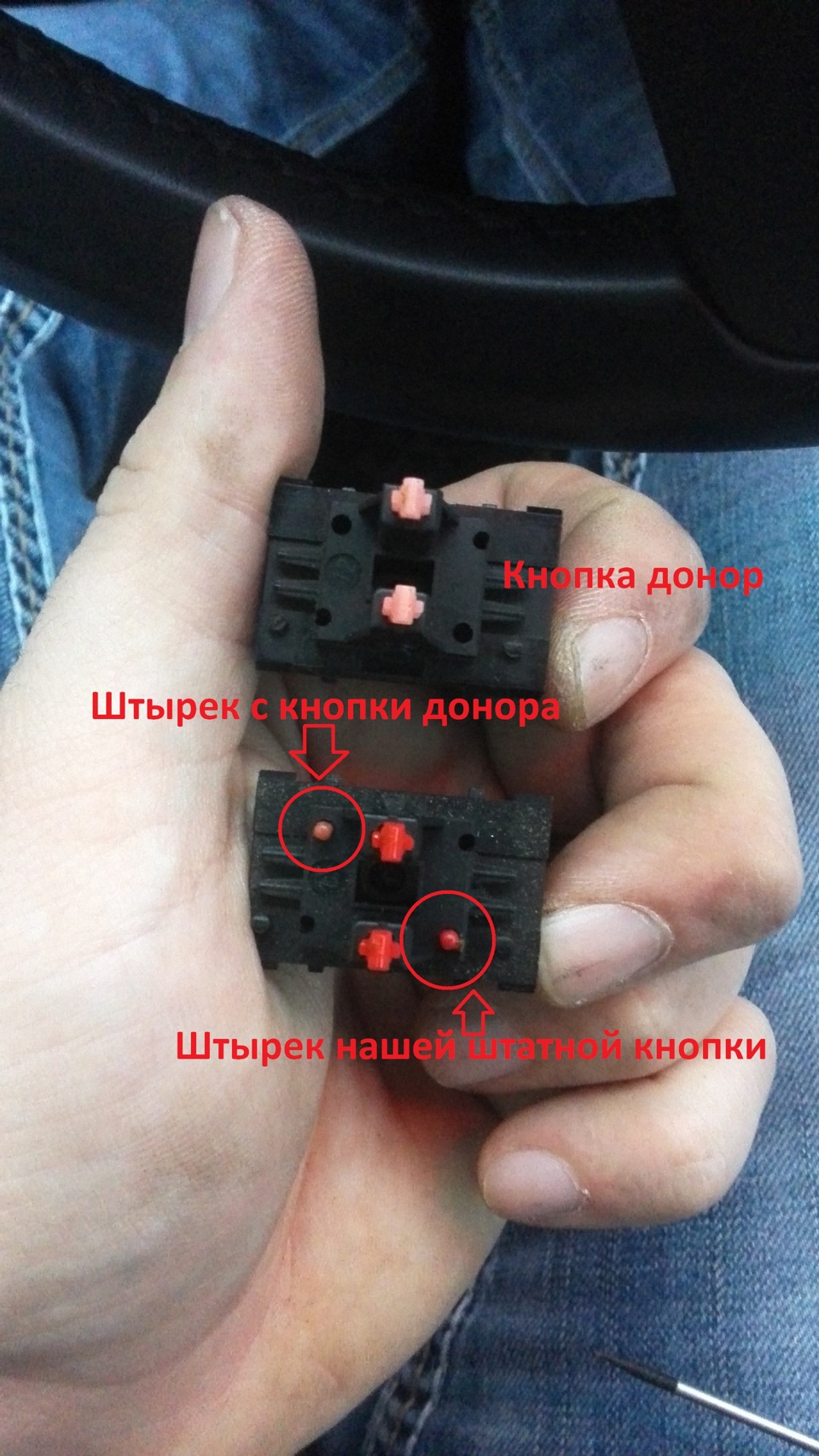

Далее снимаем верх с кнопки, которая стояла у вас, и с купленной тоже. Переставляем пластиковый штырек в нашу кнопку (в противоположный угол установленного штырька). Собираем обратно.
Теперь разбираем нижние части, из кнопки донора нужен один из контактов, тянем его вверх(он просто вставлен в микросхему). Вставляем этот контакт в нашу кнопку, в свободное место. Все, кнопку можно собирать.

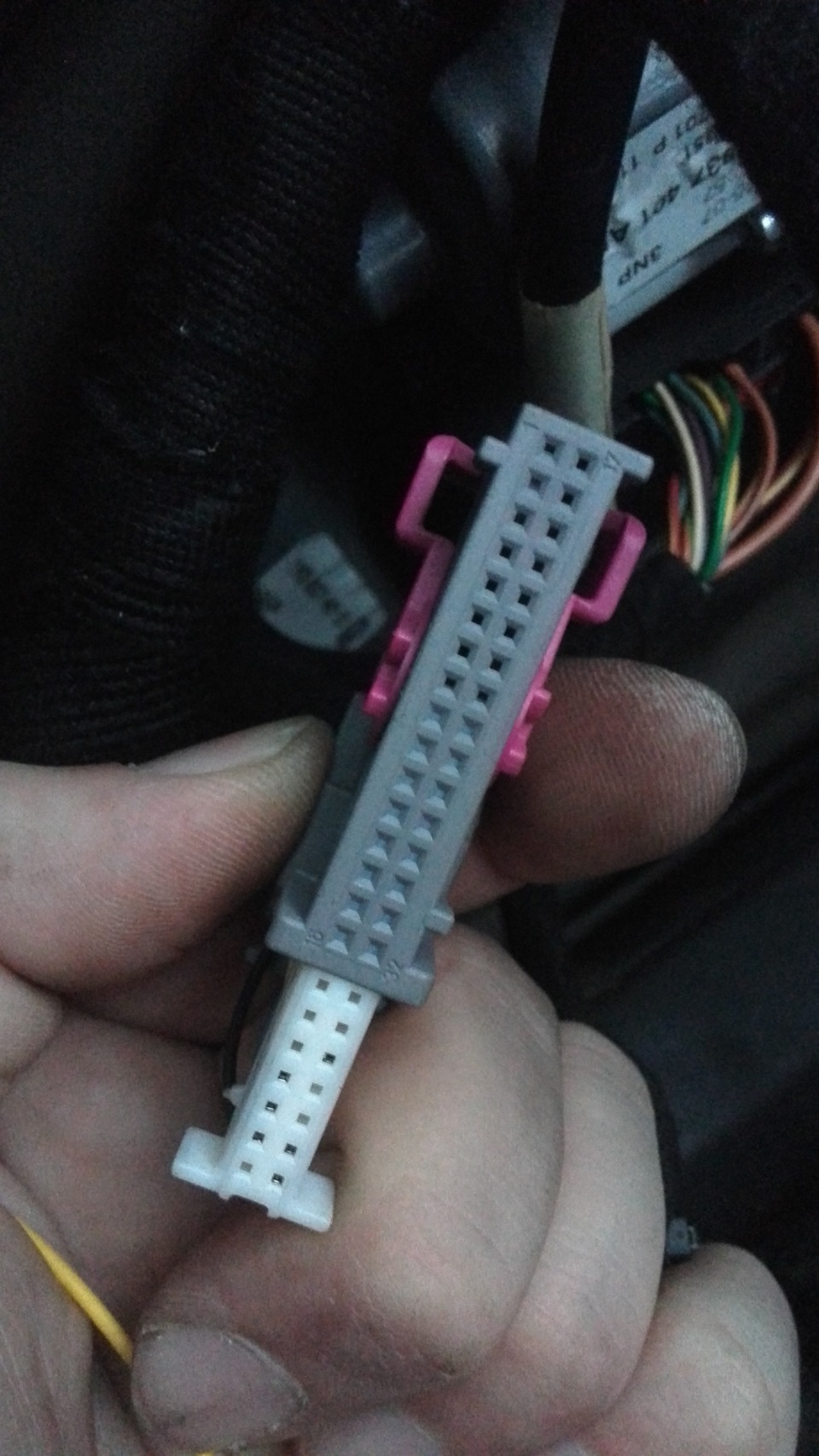

Далее вытаскиваем разъем из блока двери, отведя розовую качельку-зажим.

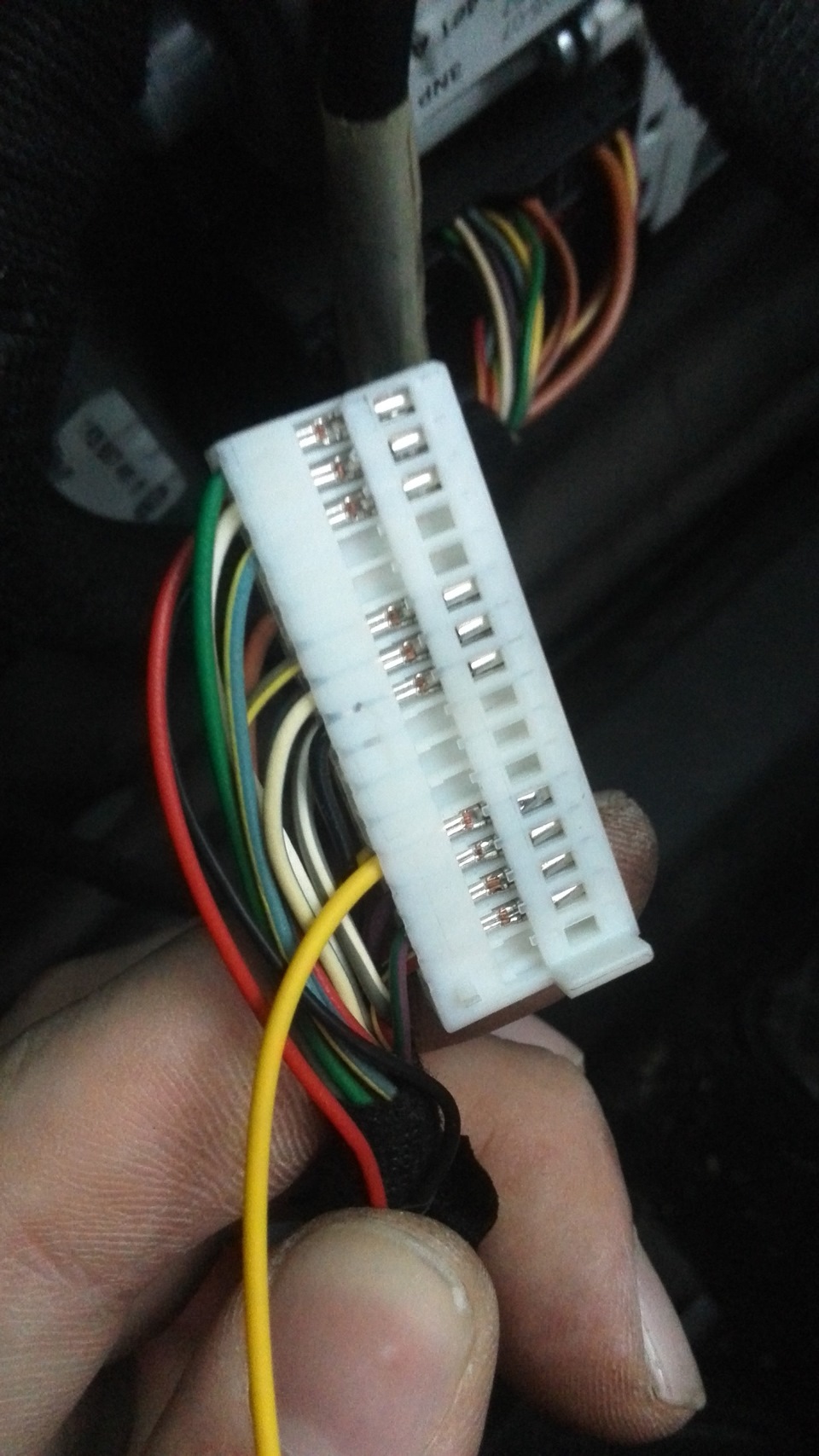

Разбираем разъем (вытаскиваем белую часть из серой), берем обжатый провод 000979009E и вставляем в контакт №12 или №30, тут нужно пробовать какой именно подойдет под ваш блок (у меня оказался 30-й).
Свободный пин этого провода нужно вставить в колодку кнопки открытия лючка бензобака, в свободную ячейку (предварительно нужно поднять на нем зажим, плоской отверткой). Теперь можно подключить кнопку и проверить, как и что работает.
После проверки, новый провод обматываем матерчатой изолентой.
Соответственно открытие лючка бензобака, осталось прежним, тянем вверх. А при нажатии вниз. открывается багажник!
Собираем все в обратной последовательности, радуемся результату!
как открыть багажник фольксваген джетта 6
1. При одновременном открытии капота и багажника лампочка в багажнике не загорается. Если открывать только багажник, то все нормально. Это у всех так или у меня какие-то несиправности? На дисплее все отображается корректно. 2.
При отключенном аккумуляторе, открыть багажник не удается вообще. Там похоже замок только электрический и работает только когда аккумулятор подключен. Подскажите так и должно быть или у меня что-то неисправно? Можно ли как то открыть багажник если акумулятор полностью разрядился?
моя сейчас под снегом стоит. разгребать неохота, но, насколько я помню, на конце цилиндрической трубки замка ( на части, которая торчит внутрь, есть как бы два пропила- выборки.
Когда замок закрыт трубка при нажатии вырезами попадает мимо тяги замка проволочной.
Как попасть в багажник VW Jeta Mk VI прямо из салона
Когда положение откр- при нажатии трубка давит краем без прорези на тягу и замок отщелкивается. те. можешь делать крючок из гвоздя, вбитого в палку,по типу буквы ге, заводитьего сбоку за эту тягу и дергать на себя ( если через дырку динамика. ) Желательно, чтобы кто-буть одновременно теребил крышку.
Зы. я тоже сначала грел феном снаружи, не помогло,туда к замку тепло хрен пройдет.
Открылось только после отогрева всего авто в теплом гараже. попробуй строительным феном дуть внутрь багажника как раз через эту дырку от динамика минут 15-20. ( только аккуратно, не запали авто
Фотоотчет Кнопка открытия багажника из салона (VW Jetta V / VW Golf V)
Столкнулся с неудобством чтобы открыть крышку багажника надо или доставать ключ из замка и открывать с помощью брелка или пачкать руки открывая вручную и вот решил усовершенствовать данную тему.
Примечание: На Джеттах (и некоторых гольфах) после нажатия на кнопку замка багажника крышка поднимается сама.
Из материалов мне понадобилось:
1. Кнопка Зимнего режима (W) 1K0 927 227 AREH 550 р.
2. Разъем к ней 4D0 971 636 D 150 р.
4. 1 клемма N 906 845 05 15 р/шт
5. 1 Клемма N 103 190 05 15р/шт или найти нечто похожее, впринципе спокойно можно использовать из чип-дипа к примеру.
6. Двойной провод сечением
9. Из инструментов
а. Отвертки-Торкс на 20 и 30
б. Плоская отвертка
в. Инструмент для зачистки проводов и обжимки клемм
2. Снимаем 32 контактную фишку с блока управления двери, снимается нажатием на защёлку и переводом карусельки в нижнее положение.
4. Разбираем контактную фишку(обрезать хомут удерживающий провода, отверткой поддеть зажим на фишке и сдвинуть её вбок) и вставляем в нужный пин клемму с проводом.
7. Оба эти провода протягиваем до ручки переключения передач, снимать пластиковую накладку сбоку от центрального тоннеля не стоит, провод элементарно просунуть и так. Только прокладывайте так чтобы он нигде не болтался, и уж тем более не попал на рулевую.
8. Поддеваем декоративную накладку ручки КПП, под ней два торкса на 20, откручиваем их.
9. Вытаскиваем корпус пепельницы вместе с кнопками. Отсоединяем фишку от прикуривателя.
10. На провод который протянули крепим клеммы. Проведенный провод подключаем в 4 и 5 пин фишки, 1 и 2 пин не трогаем, это включение активного режима. Подсветку в 3 и 6 пин. Соответственно нам понадобиться два провода 000 979 009 E разрезанных на 2 части.
11. Пробуем, если всё нормально, то от кратковременного нажатия открывается крышка багажника. Собираем обратно, не забываем провода на фишку кнопки обтянуть хомутом.
По работе понадобиться около 2 часов неспешной работы.
С Уважением Dzen.
