Замена или ремонт вискомуфты Газель Cummins 2.8
В один прекрасный день присматривался к ремню генератора, тот уже давно просился на помойку с пробегом за 130 000 км и случайно покрутил крыльчатку вентилятора. К моему удивлению обнаружил на Газели люфт вискомуфты. Поломка подшипника вискомуфты не распространенная на Газель Некст с двигателем Cummins 2.8, поэтому как там все устроено я не знал. В ночь нужно было ехать в рейс и я решил оставить как есть до следующего дня.
На другой день полез под капот. Необходимо освободить пространство для маневра вокруг вискомуфты вентилятора, для этого откручиваем кронштейн ГУРа с бачком и убираем в сторону.
Откручиваем 4 гайки на 10, которые держат диффузор и поднимаем вверх.
Вискомуфта каминс прикручена к шкиву опоры вентилятора гайкой на 32.
Записал ролик «Замена вискомуфты Cummins» посмотрев его можно за 30 минут произвести замену без труда.
Гайку можно открутить довольно быстро ударом длинного зубила или монтажки по левой стороне против часовой стрелки. После этого можно крутить ключом. Я потерял много времяни пытаясь открутить по другому.
На ролике отлично видно как это сделать.
Пару оборотов ключом и можно скручивать от руки.
Рассчитывал если честно, что можно будет просто заменить подшипник, т.к. на некоторых автомобилях я его успешно менял. Сделал срез болгаркой, чтобы посмотреть как расположен подшипник в теле вискомуфты. К сожалению ремонту не подлежит, завальцован.
Небольшой тест как работает термодатчик, нагреваем феном пружину и видим как он проварачивает пластину
После того как датчик проворачивает пластину и открывает масленные каналы, масло под действием центробежных сил перетекает из одной камеры в другую и крыльчатка начинает вращаться сильнее. Соответственно если нет нужного количества масла, то вентилятор будет вращаться недостаточно для охлаждения мотора. Если у вас проблемы с перегревом, это может быть одной из причин.
После всех экспериментов куплена новая вискомуфта для Газели Next такая же как и стояла BorgWarner номерок 020005181 стоимостю 3900 р. Не дешевое удовольствие.
Ставим на место и проверяем режимы ее работы. На холодном моторе и хорошо прогретом максимальные обороты, когда чуть прогреется должна крутиться не очень сильно, чтобы не отбирать мощность у мотора, можно в этом режиме остановить свернутой газеткой.
Надеюсь статья была для тебя полезной и интересной )
Замена крыльчатки вентилятора радиатора и пескоструйный аппарат

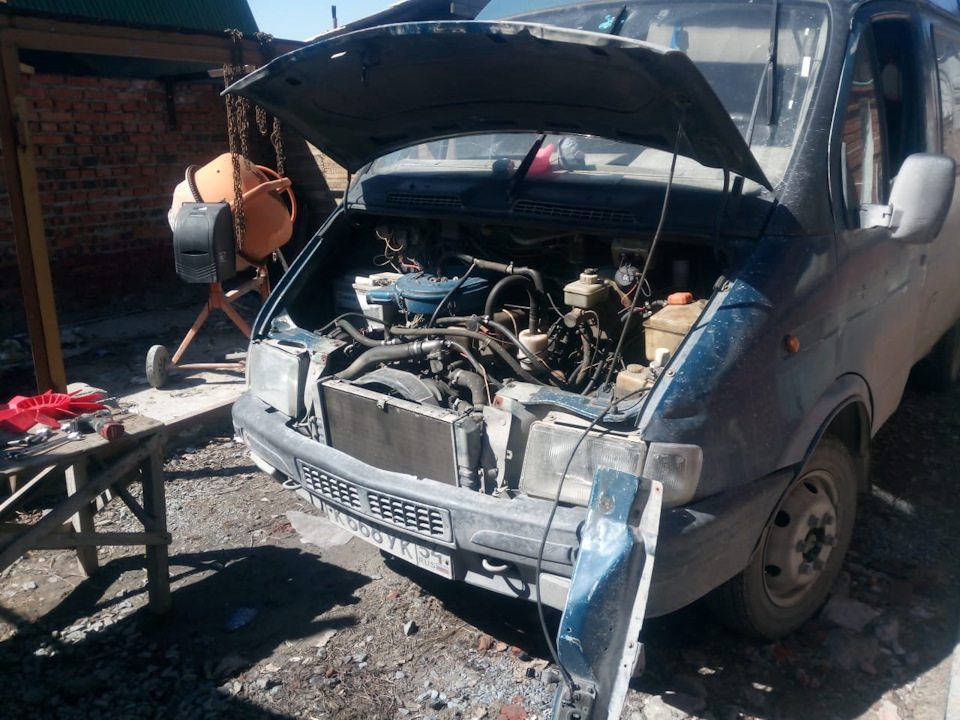

Зимой, во время ремонта ДВС я снимал радиатор. Когда ставил его обратно, оторвал случайно болт крепления радиатора к верхней поперечине «телевизора». Поскольку надо было быстро выезжать из гаража, любезно предоставленного моим соседом для ремонта мотора в тепле. Решив, что сделаю потом, временно примотал радиатор проволочкой, выехал из гаража и два месяца ездил так. Забыл короче. Но однажды во время лютого снегопада. двигаясь на первой передаче в гору по заваленной по ступицу снегом улице домой, подпрыгнув на очередной кочке, я услышал странный звук. Заподозрив неладное, всё же продолжил движение, не снижая оборотов, т.к. иначе застрял бы там. В общем пиехал домой, а звука нет. СТранно. Походл вокруг. машины, послушал. Мотор работает как обычно. Не нашёл источника. Потом ч/з несколько дней поехал по делам и звук то появлялся, то пропадал. Но про примотанный проволочкой радиатор я забыл начисто.

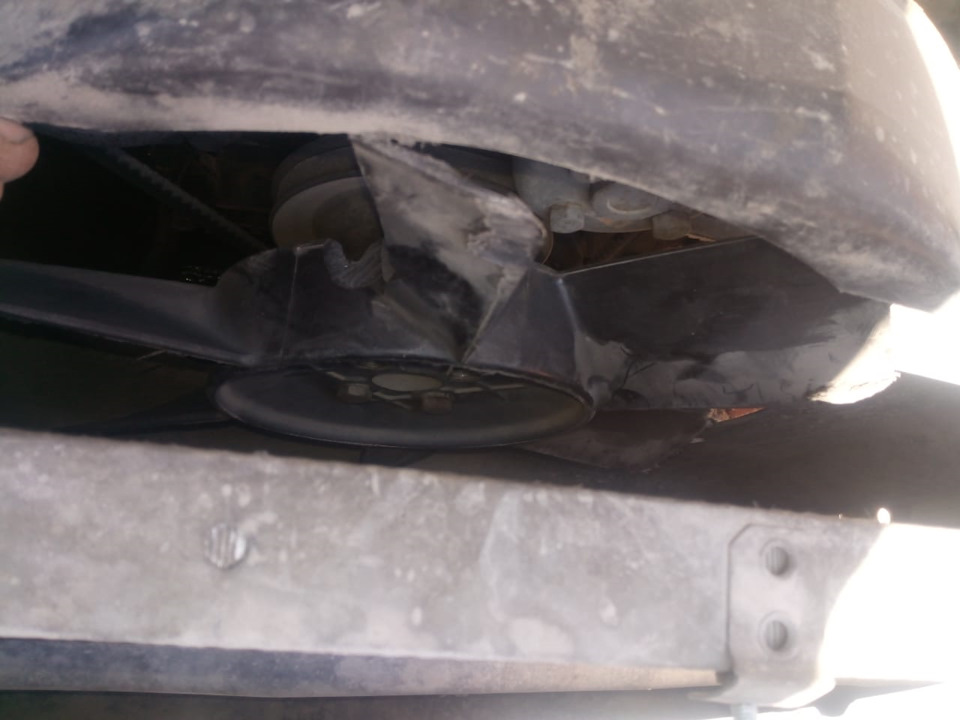

Только на третий день я нашёл источник звука — крыльчатка касалась радиатора, который периодически её касался. В итоге пропеллер загладил часть ламелей на радиаторе и растерял части лопостей.
Тогда, в феврале, я ограничился тем, что снова установил болт М6х20 на место вместо злополучной проволочки.
На днях выбрался по делам и попал в небольшую пробку на ул. Большевистская (две каких то малолитражки далеко впереди зацепили друг-друга зеркалами и из-за этого куча народу должна объезжать их вёдра по одной полосе вместо 4.
Короче за бортом +17 и температура ОЖ поползла вврех, да так, что пришлось включить отопитель в салоне.
Благо рядом был магазин запчастей, где я и купил чудесную крыльчатку с кучей лопастей, крутого красного цвета! 🙂 Стоила около 100 р.

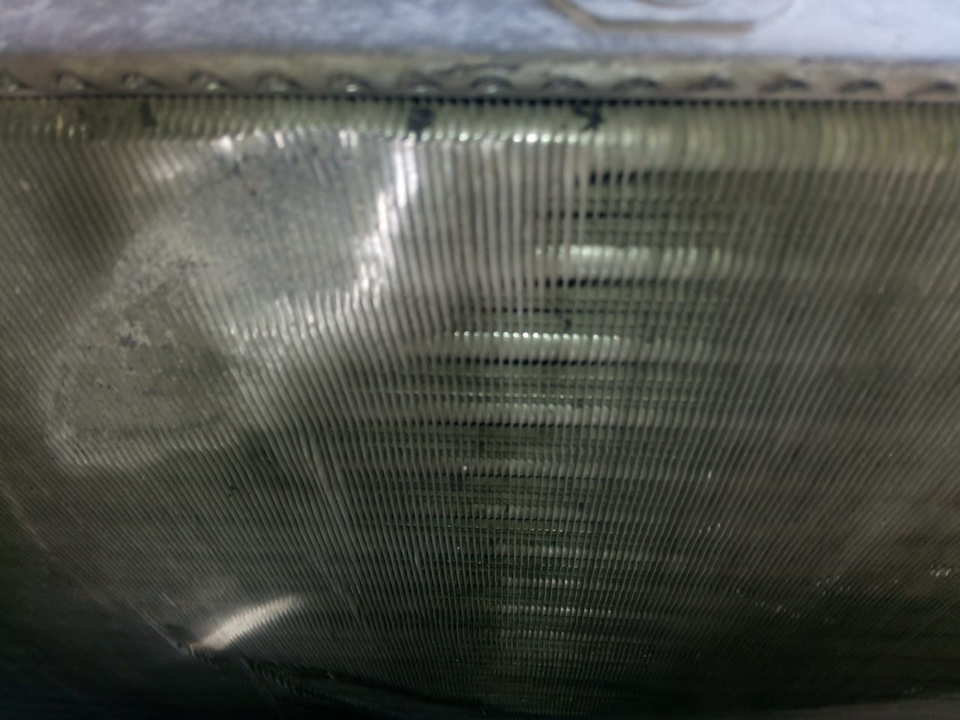

Собственно парку дней назад я её заменил, попутно за час разровняв обратно все ламели на радиаторе для восстановления сечения для пропуска и обдува воздухом.

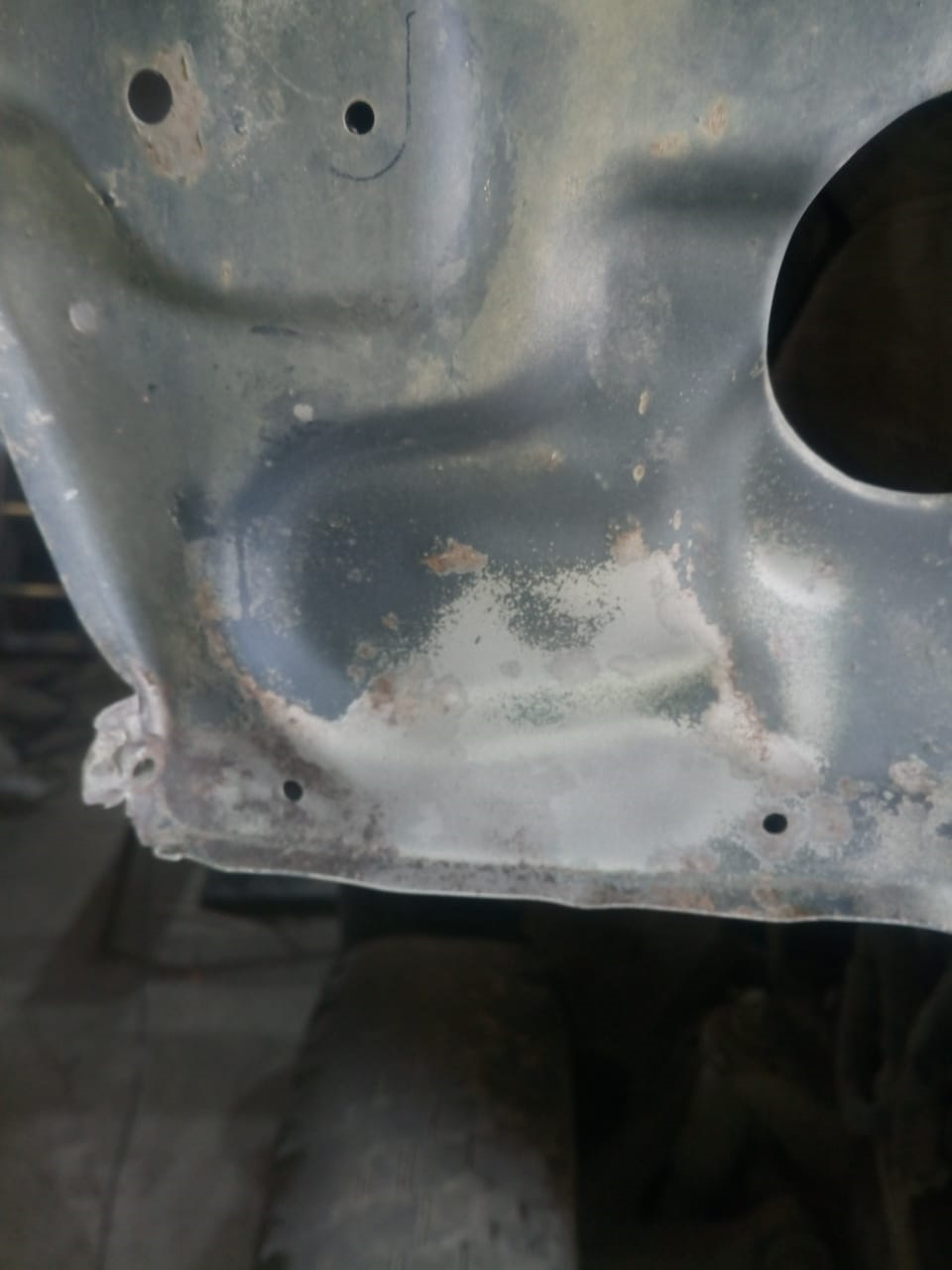

Между делом был прикручен снова оторвавшийся брызговик, сделанный на заводе из какого то гавна. Эти брызговики редко живут больше полугода. Надо радикально менять их конструкцию. Зимой, пожалуй займусь.

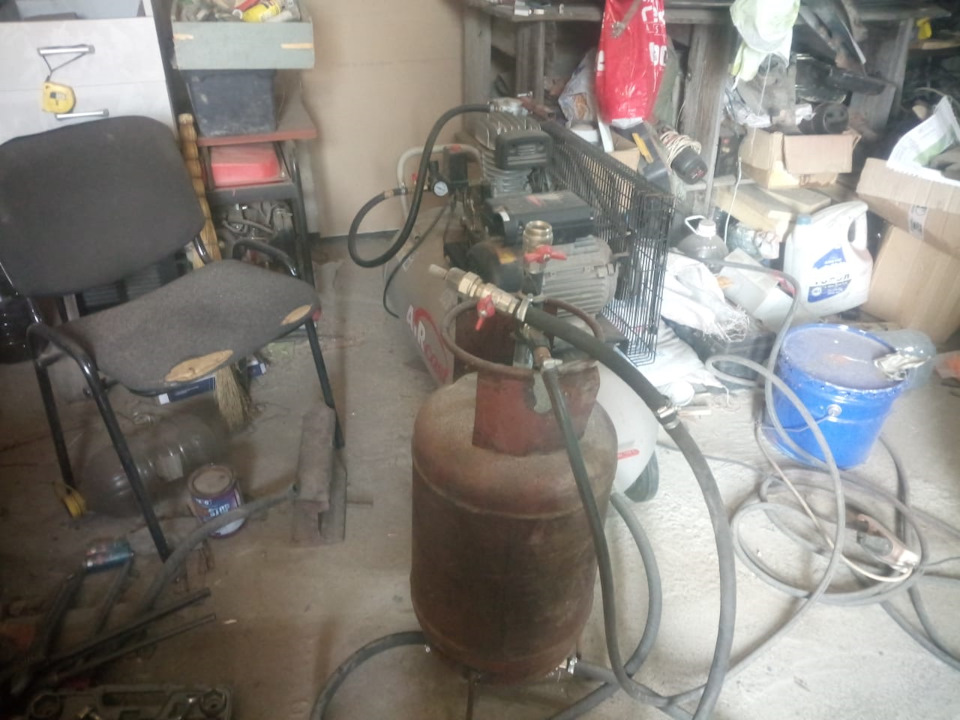

Пока сидел и разглаживал ламели обдумывал конструкцию пескоструйного аппарата (нужная штука в хозяйстве) и пытался вспомнить, где у меня валяется старый газовый баллон. Баллон был извлечён из бурьяна и вскрыт. Как же он вонял меркоптаном! Кашмар!
Сын по моей просьбе залил его водой. Я приварил к дну баллона резьбу на 3/4 и сделал из него пескоструйный аппарат.
Подключен к компрессору шлангом 14мм. Краны 3/4. Компрессор даёт около 300 л/мин. Пескоструй работает, проверено.
Самое долгое теперь — сеять и сушить песок для него.
Как открутить вентилятор на 406 двигателе
Как снять вентилятор газель 406 Продемонстрируем для вас хитрый способ снятия и замены электромуфты включения вентиляторов без снятия радиатора в Газель
Метки: инструмент для откручивания ступицы вентилятора газель змз 405-406
Участвовать в обсуждениях могут только зарегистрированные пользователи.
Проблема старой панели и преимущества новой
Усовершенствования в автомобилестроении несут в себе множество положительных изменений, в числе которых доработка слабых сторон, устранение заводских недоработок, улучшение технических и эксплуатационных характеристик.
Претензий к Газели с панелью старого образца по факту не так много. Достаточно функциональная, информативная и качественная для своего времени и своей стоимости. Но если вопрос касается такого узла как электродвигатель отопителя, который требуется снять и поменять на новый, тогда тут у владельцев машины возникают серьёзные проблемы.
Если сравнивать с обновлённой версией, когда речь идёт о панели нового образца, там заменить мотор отопителя, если он не работает или функционирует некорректно, было предельно просто. Это вы наглядно узнаете в следующем разделе.
Что же касается старой панели на Газели, то здесь поменять мотор печки будет объективно проблематично.
Фактически предлагается два варианта.
Первый способ замены предусматривает полное снятие всей торпеды. Да, работа предстоит крайне серьёзная и продолжительная. Потребуется снять буквально всё, включая приборную панель, рулевое колесо, центральную консоль, вещевой ящик, отключить множество клемм и проводов. Задача не из простых, и новичку за неё браться не рекомендуется. Здесь требуется помощь ещё одного человека.
Браться за замену электроветилятора в случае с печкой старого образца решаются лишь единицы. Поэтому зачастую с этим вопросом идут к специалистам, которые за определённую плату поменяют узел.
При этом есть высокая вероятность того, что сами мастера решат поменять ваш неисправный электромотор несколько обходным путём. Он не предусмотрен в официальном руководстве по эксплуатации, зато существенно экономит время и силы.
Как снять вентилятор газель 406
Продемонстрируем для вас хитрый способ снятия и замены электромуфты включения вентиляторов без снятия радиатора в Газель Бизнес с двигателем 4216. Сразу стоит предупредить, что если у вас машина была битая и плохо вытянута, таким образом поменять электромуфту у вас не получится. Снимаем верхнею часть телевизора, снимаем ремень, откручиваем диффузор. Вытаскиваем штекер идущий на электромуфту. Откручиваем саму электро муфту (3 гайки под ключ на 13) подобраться к ним не сложно. Диффузор отодвигаем в сторону и достаём электро муфту вместо с вентилятором наверх. Вытаскиваем муфту между генератором и помпой. Снимаем вентилятор со старой муфты и ставим на новую. Собираем всё в обратной последовательности.
Видео замены электро муфты включения вентиляторов без снятия радиатора в Газель Бизнес:
Резерв видео по замене электромуфты включения вентиляторов в Газель 4216:
Такой способ замены занимаем гораздо меньше времени, чем если бы вы снимали радиатор, но есть свои трудности.
Двигатели внутреннего сгорания (ДВС) автомобилей должны качественно охлаждаться во время эксплуатации, чтобы не выйти из строя раньше гарантированного изготовителем срока. Охлаждение моторов в современных машинах строится на использовании жидкостей различного типа. Поэтому применяется название — жидкостная система охлаждения.
31 альбом
обновлён четыре года назад
обновлён пять лет назад
обновлён четыре года назад
Показать 31 альбом
Проверка работоспособности
Вискомуфты радиаторов проверить не так уж и сложно. В эксплуатационных пособиях указано, что вращение вентилятора положено проверять сначала на холодном, а затем на горячем моторе. При этом на горячем моторе при перегазовке частота вращений серьезно возрастает, тем временем как на холодном – нет. «Народный» способ проверки очень хорош, так как он предусматривает еще и уход за системой охлаждения двигателя. Вот что надо сделать:
Основные компоненты ЖСО автомобиля
Для нормальной работы двигателя его необходимо постоянно охлаждать, включая даже зимний холодный период.
Особое внимание рекомендуется обращать на исправность системы трубопроводов, по которым циркулирует охлаждающая жидкость (ОЖ), а также на корректную работу основной детали жидкостной системы охлаждения (ЖСО) — водяного насоса либо по-другому — водяной помпы автомашины.
Водяная помпа на двигатель является основным компонентом ЖСО в любом современном автомобиле
В силу конструктивных особенностей силовые агрегаты современных автомашин эксплуатируются при высоких уровнях температуры. К примеру, отечественные автомобили марки «Газель» рассчитаны на диапазон рабочей температуры силового агрегата, составляющий 92—99 °C.
Отечественные автомобили марки «Газель» являются довольно распространёнными бюджетными вариантами для местных грузоперевозок
В случае интенсивной эксплуатации машины двигатель начинает нагреваться сверх нормы. Но благодаря своевременной подаче к элементам мотора ОЖ рабочая температура силового агрегата быстро приходит к необходимым показателям, а значительные нагрузки для авто становятся не страшны. В качестве ОЖ в системах охлаждения различных моделей «Газели» применяются антифриз либо тосол.
Антифриз — один из популярных вариантов качественной ОЖ
Таким образом, ЖСО выполняет задачу по своевременному охлаждению механизмов двигателя. Для эффективной работы системы крайне необходима постоянная циркуляция ОЖ. Во время своего передвижения по трубопроводам ЖСО антифриз (тосол) существенно охлаждается, благодаря чему и поддерживается работоспособность ДВС.
Более дешёвый вариант незамерзающей охлаждающей жидкости — тосол
Применяемая жидкость в ЖСО циркулирует в принудительном режиме. Обеспечивает данную циркуляцию водяной насос (помпа) автомобиля. Благодаря этому компоненту конструкции мотора последний не перегревается и его технико-эксплуатационные параметры всегда находятся в необходимом для эффективной работы температурном диапазоне.
Общее устройство помпы для «Газели»
В состав стандартного водяного насоса входят следующие детали:
Корпус помпы всегда изготавливается из прочных сплавов
Вал с крыльчаткой являются основным рабочим элементом помпы
Подшипник помпы обеспечивает свободное вращение вала, а сальник — герметичность устройства
В конструкции помпы для некоторых модификаций «Газели» предусмотрен специальный механизм автоматического включения вентилятора обдува радиатора. Речь идёт об электромуфте. Замена помпы в этих моделях двигателей (к примеру, в ЗМЗ 405) возможна лишь вместе со всем механизмом.
Один из удачных вариантов установки электромуфты — монтаж в одном узле с помпой
К основным недостаткам такого конструктивного решения относятся следующие моменты:
Располагаясь на блоке цилиндров двигателя, насос функционирует посредством подсоединения через приводной ремень от коленчатого вала.
Оптимальный вариант обеспечения функционирования водяного насоса — подсоединение через приводной ремень от коленвала
Принцип работы помпы состоит в следующем:
Для избежания нежелательной утечки ОЖ между блоком цилиндров и корпусом помпы устанавливается специальная уплотнительная прокладка. При этом необходимо тщательно зачищать поверхности соприкосновения на двигателе и помпе.
При ремонте необходимо в обязательном порядке заменять прокладку под помпу
Выход вала помпы оборудуется сальником, способным к уплотнению, благодаря своей конструкции. Он состоит из резинового рукава и уплотнительной шайбы. Сальник обеспечивает необходимую герметизацию изделия.
Сальник помпы не должен пропускать в насос воздух, обеспечивая её полную герметичность
Устройство обладает прочным корпусом из сплава металлов, а также специальными петлями, которые обеспечивают надлежащее крепление к силовому агрегату.
Популярная модель водяного насоса для «Газели» без электромуфты
Признаки неисправности помпы
Помпа является довольно надёжным механизмом, однако нередки случаи её внезапного выхода из строя. Чтобы избежать этого, необходимо знать основные признаки, указывающие на возможную поломку этого компонента.
К таковым относятся:
Ремонт мотонасоса признан специалистами нецелесообразным. Его конструктивные особенности исключают проведение качественных самостоятельных ремонтных мероприятий, поэтому рекомендуется менять этот компонент в сборе.
Особенностью конструкции водяного насоса, применяемого на отдельных двигателях автомашин «Газель» (ЗМЗ 405 и других модификациях), является то, что помпа собрана в едином узле с электромуфтой, осуществляющей своевременное включение вентилятора охлаждения радиатора. Замена помпы на новую деталь производится в комплекте с электромуфтой.
Современная модель водяного насоса на двигатель ЗМЗ 405 идеально подходит для автомобилей «Газель»
Маркировка отдельных моделей водяных насосов, собранных в едином механическом узле с электромуфтой, имеет следующий вид:
В иных случаях с модификациями двигателей (4216, 406, 421, 402) применяются помпы, в конструкциях которых не предусмотрена электромуфта. Данный компонент монтируется отдельно от водяного насоса.
Помпа на двигатель 4216 устанавливается на новейших автомобилях «Газель-бизнес»
Видео: признаки неисправной помпы «Газели»
Расположение водяного насоса на авто
Насос работает синхронно с мотором машины. Для обеспечения вращения вала помпы с крыльчаткой шкив принимает энергию вращательного движения посредством ремённой передачи со шкива коленчатого вала.
Водяной насос размещается в передней верхней части двигателя «Газели»
Это оптимальное решение для эффективной работы помпы двигателя.
Как производится ремонт
Первое, на что стоит обратить внимание автолюбителю, так это на перегрев двигателя. Возможно, с ним связана именно вискомуфта, хотя стоит проверить и, к примеру, термостат. Если проблема кроется именно в вязкостной муфте, стоит попробовать ее отремонтировать. Хоть во многих описаниях и написано, что замена силиконовой жидкость невозможна и оная заливается в корпус единожды вплоть до утилизации всего устройства, на практике долив свежей жидкости осуществить очень просто. Проблема лишь в том, чтобы найти ее. В как в офлайн, так и онлайн-магазинах она может быть найдена под именами « жидкость для ремонта вискомуфты », « масло для вискомуфт » или просто « силиконовая жидкость ». Если речь идет о ремонте вискомуфты в системе подключаемого полного привода, то покупать стоит именно оригинальную – недорогие аналоги недостаточно вязкие. А если вы ремонтируете вискомуфту вентилятора, то купить можно универсальную жидкость.
Здесь важно учитывать, что вискомуфта не терпит силовых воздействий – даже слегка деформировав диск, вы сделаете невозможным дальнейший ремонт. Само устройство покрыто тонким слоем специальной смазки, которую лучше не снимать в ходе ремонта. Во всем остальном, процедуру нельзя назвать очень сложной. Практика показывает, что у многих автолюбителей, занявшихся самостоятельным ремонтом вискомуфты вентилятора, возникают некоторые трудности с обратной сборкой устройства. Советуем или найти видеоруководства, или фиксировать каждый этап работ на камеру смартфона.
Как снять вентилятор на газели некст
На другой день полез под капот. Необходимо освободить пространство для маневра вокруг вискомуфты вентилятора, для этого откручиваем кронштейн ГУРа с бачком и убираем в сторону.
Откручиваем 4 гайки на 10, которые держат диффузор и поднимаем вверх.
Вискомуфта каминс прикручена к шкиву опоры вентилятора гайкой на 32.
Записал ролик «Замена вискомуфты Cummins» посмотрев его можно за 30 минут произвести замену без труда.
Гайку можно открутить довольно быстро ударом длинного зубила или монтажки по левой стороне против часовой стрелки. После этого можно крутить ключом. Я потерял много времяни пытаясь открутить по другому.
На ролике отлично видно как это сделать.
Пару оборотов ключом и можно скручивать от руки.
Рассчитывал если честно, что можно будет просто заменить подшипник, т.к. на некоторых автомобилях я его успешно менял. Сделал срез болгаркой, чтобы посмотреть как расположен подшипник в теле вискомуфты. К сожалению ремонту не подлежит, завальцован.
Небольшой тест как работает термодатчик, нагреваем феном пружину и видим как он проварачивает пластину
После того как датчик проворачивает пластину и открывает масленные каналы, масло под действием центробежных сил перетекает из одной камеры в другую и крыльчатка начинает вращаться сильнее. Соответственно если нет нужного количества масла, то вентилятор будет вращаться недостаточно для охлаждения мотора. Если у вас проблемы с перегревом, это может быть одной из причин.
После всех экспериментов куплена новая вискомуфта для Газели Next такая же как и стояла BorgWarner номерок 020005181 стоимостю 3900 р. Не дешевое удовольствие.
Ставим на место и проверяем режимы ее работы. На холодном моторе и хорошо прогретом максимальные обороты, когда чуть прогреется должна крутиться не очень сильно, чтобы не отбирать мощность у мотора, можно в этом режиме остановить свернутой газеткой.
Надеюсь статья была для тебя полезной и интересной )
Вискомуфта установлена на опоре и прикреплена к ней резьбовой втулкой.
Для выполнения задания потребуются ключи на 9, 13, 32, и отвертка.
Сливаем охлаждающую жидкость из системы охлаждения (статья – Замена охлаждающей жидкости ГАЗель Некст).
Откручиваем ключом на 32 против часовой стрелки резьбовую втулку крепления муфты и снимаем ее в сборе с вентилятором.
Для откручивания резьбовой втулки на ее наружной поверхности выполнен шестигранник под ключ на 32.
Выкручиваем четыре винта крепления крыльчатки вентилятора к муфте
Отсоединяем крыльчатку от муфты
Устанавливаем вискомуфту в обратном порядке.
Для снятия опоры вентилятора снимаем жидкостно-фрикционную муфту, ремень привода вспомогательных агрегатов (статья – Замена ремня привода вспомогательных агрегатов Cummins ISF2.8).
Выкручиваем шесть болтов крепления шкива привода к ступице оси опоры
Снимаем шкив с оси
Выкручиваем четыре болта крепления опоры к блоку цилиндров
Для замены подшипника опоры выкручиваем болт крепления оси вентилятора.
Выпрессовываем ось 5 привода из подшипника 4. Снимаем стопорное кольцо 1.
Выпрессовываем подшипник из корпуса 8 опоры.
Запрессовываем новый подшипник в корпус.
Устанавливаем стопорное кольцо.
Запрессовываем ось привода в подшипник.
При запрессовке устанавливаем упор под внутреннее кольцо подшипника, в противном случае можно повредить подшипник.
Устанавливаем все детали в обратном порядке.
Пс. Конечно можно снять муфту, не снимая бампер, радиатор и все остальное, но в этом случае есть возможность повредить радиатор и другие детали, и конечно будут трудности с подходами при демонтаже и монтаже муфты.
На другой день полез под капот. Необходимо освободить пространство для маневра вокруг вискомуфты вентилятора, для этого откручиваем кронштейн ГУРа с бачком и убираем в сторону.
Откручиваем 4 гайки на 10, которые держат диффузор и поднимаем вверх.
Вискомуфта каминс прикручена к шкиву опоры вентилятора гайкой на 32.
Записал ролик «Замена вискомуфты Cummins» посмотрев его можно за 30 минут произвести замену без труда.
Гайку можно открутить довольно быстро ударом длинного зубила или монтажки по левой стороне против часовой стрелки. После этого можно крутить ключом. Я потерял много времяни пытаясь открутить по другому.
На ролике отлично видно как это сделать.
Пару оборотов ключом и можно скручивать от руки.
Рассчитывал если честно, что можно будет просто заменить подшипник, т.к. на некоторых автомобилях я его успешно менял. Сделал срез болгаркой, чтобы посмотреть как расположен подшипник в теле вискомуфты. К сожалению ремонту не подлежит, завальцован.
Небольшой тест как работает термодатчик, нагреваем феном пружину и видим как он проварачивает пластину
После того как датчик проворачивает пластину и открывает масленные каналы, масло под действием центробежных сил перетекает из одной камеры в другую и крыльчатка начинает вращаться сильнее. Соответственно если нет нужного количества масла, то вентилятор будет вращаться недостаточно для охлаждения мотора. Если у вас проблемы с перегревом, это может быть одной из причин.
После всех экспериментов куплена новая вискомуфта для Газели Next такая же как и стояла BorgWarner номерок 020005181 стоимостю 3900 р. Не дешевое удовольствие.
Ставим на место и проверяем режимы ее работы. На холодном моторе и хорошо прогретом максимальные обороты, когда чуть прогреется должна крутиться не очень сильно, чтобы не отбирать мощность у мотора, можно в этом режиме остановить свернутой газеткой.
Надеюсь статья была для тебя полезной и интересной )
Продемонстрируем для вас хитрый способ снятия и замены электромуфты включения вентиляторов без снятия радиатора в Газель Бизнес с двигателем 4216. Сразу стоит предупредить, что если у вас машина была битая и плохо вытянута, таким образом поменять электромуфту у вас не получится. Снимаем верхнею часть телевизора, снимаем ремень, откручиваем диффузор. Вытаскиваем штекер идущий на электромуфту. Откручиваем саму электро муфту (3 гайки под ключ на 13) подобраться к ним не сложно. Диффузор отодвигаем в сторону и достаём электро муфту вместо с вентилятором наверх. Вытаскиваем муфту между генератором и помпой. Снимаем вентилятор со старой муфты и ставим на новую. Собираем всё в обратной последовательности.
Видео замены электро муфты включения вентиляторов без снятия радиатора в Газель Бизнес:
Резерв видео по замене электромуфты включения вентиляторов в Газель 4216:
Такой способ замены занимаем гораздо меньше времени, чем если бы вы снимали радиатор, но есть свои трудности.
Вискомуфта установлена на опоре и прикреплена к ней резьбовой втулкой.
Для выполнения задания потребуются ключи на 9, 13, 32, и отвертка.
Сливаем охлаждающую жидкость из системы охлаждения (статья – Замена охлаждающей жидкости ГАЗель Некст).
Откручиваем ключом на 32 против часовой стрелки резьбовую втулку крепления муфты и снимаем ее в сборе с вентилятором.
Для откручивания резьбовой втулки на ее наружной поверхности выполнен шестигранник под ключ на 32.
Выкручиваем четыре винта крепления крыльчатки вентилятора к муфте
Отсоединяем крыльчатку от муфты
Устанавливаем вискомуфту в обратном порядке.
Для снятия опоры вентилятора снимаем жидкостно-фрикционную муфту, ремень привода вспомогательных агрегатов (статья – Замена ремня привода вспомогательных агрегатов Cummins ISF2.8).
Выкручиваем шесть болтов крепления шкива привода к ступице оси опоры
Снимаем шкив с оси
Выкручиваем четыре болта крепления опоры к блоку цилиндров
Для замены подшипника опоры выкручиваем болт крепления оси вентилятора.
Выпрессовываем ось 5 привода из подшипника 4. Снимаем стопорное кольцо 1.
Выпрессовываем подшипник из корпуса 8 опоры.
Запрессовываем новый подшипник в корпус.
Устанавливаем стопорное кольцо.
Запрессовываем ось привода в подшипник.
При запрессовке устанавливаем упор под внутреннее кольцо подшипника, в противном случае можно повредить подшипник.
Устанавливаем все детали в обратном порядке.
Пс. Конечно можно снять муфту, не снимая бампер, радиатор и все остальное, но в этом случае есть возможность повредить радиатор и другие детали, и конечно будут трудности с подходами при демонтаже и монтаже муфты.
