Как открутить рессоры на газели
Рессора. Как снять и установить. Бонусом прикол от ГАЗа.

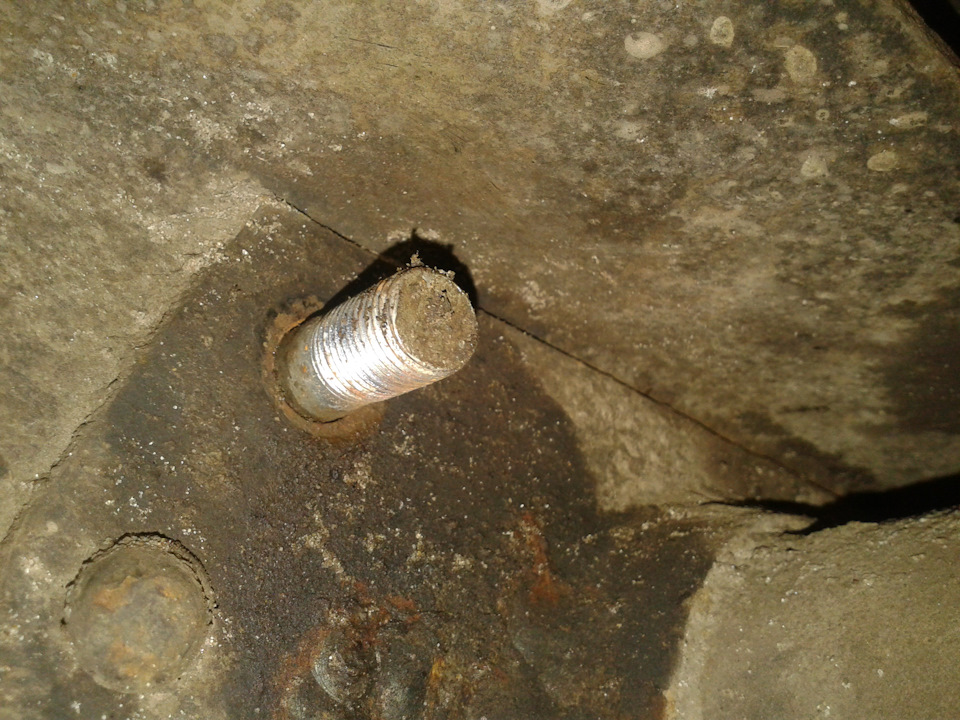

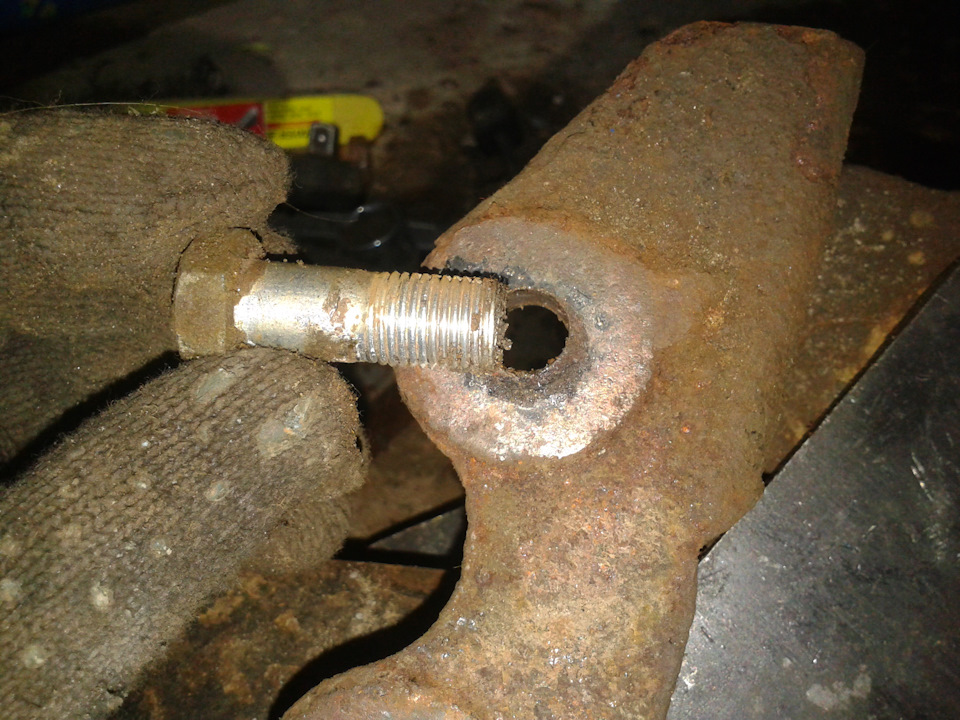

Прикол от ГАЗа был такой — разные диаметры отверстий в кронштейне (под м10) и в раме (под болт м12). Т.е. изначально кронштейн обречен ёрзать и разбивать болты и поперечную траверсу она же поперечную трубу рамы

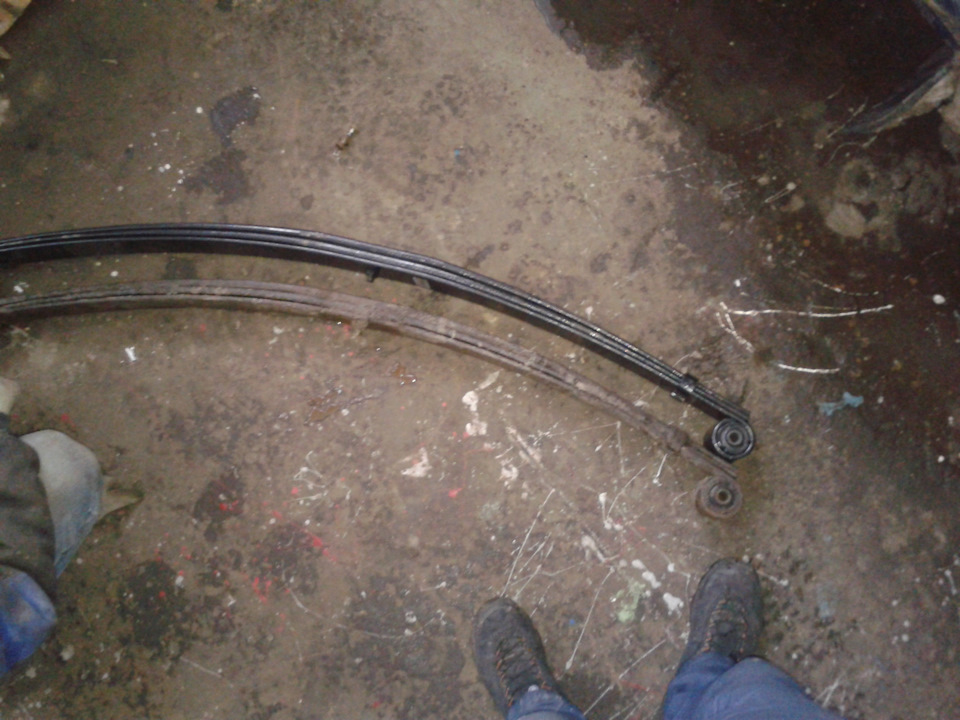

Алгоритм разборки рессоры: Поддомкратить и все открутить и снять, если не откручивается, то применить УШМ и сварку.
Алгоритм сборки, чтобы попасть центральным болтом рессоры в отверстие в мосту:
1. Вставляем передний болт рессоры, (при этом нужно максимально отвести рессору от центра) и наживляем
2. Наживляем болты серги
3. При помощи монтажки вставляем почищенные стремянки и наживляем
4. Снимаем с домкрата
5. Подкладываем лом под колесо сзади и резким движение дергаем колесо вперед — центральный болт рессоры с шелчком попадает в свое место
6. Все протягиваем и не забываем через несколько сотен км еще раз протянуть.
ГАЗ Газель 2007, двигатель бензиновый 2.4 л., 137 л. с., задний привод, механическая коробка передач — своими руками
Машины в продаже
Комментарии 8
Прочность и неподвижность болтового соединения обеспечивается за счет прижатия соединяемых деталий болтом с гайкой. Соответственно нагрузку на срез берет на себя именно место стыка двух деталей т е. Создаваемая ими сила трения. Болты только прижимают т.е. несут нагрузку, исключительно на растяжение. И создают силу трения.
Соответственно расшатываться отверстмя будут только в том случае если ослабнет боотовое соединение. Что уже не нормально.
Не совсем так, товарищ Сухов! К примеру, что вы скажете про болтовое соединение с посадкой с натягом? А из вашего утверждения получается, что если, например, отверстия на колесном диске разбило, то можно просто притянуть потуже и в путь?
Я согласен есть конечно и исключения, но в вашем случае и примере с колесом именно так. и это не мое мнение.
Так что несовпадения диаметров отверстий на раме и кронштейне это не «косяк» завода или «просчет инженеров».
Сделано так чтобы уменьшить требования к точности деталей, и при массовой сборке не создавать проблем. иначе говоря припуск.
При том что на прочность соединения это никак не влияет.
Уверен что на западных авто такие методы тоже используются, разница конечно может быть в величинах припуска, но смысл не меняется.
Маслаая свою одну Газель в гараже конечно кажется что все можно было сделать и лучше. Но на конвейере приходиться чем то и жертвовать, чем то не существенным, а может и существенным, иначе не собрать несколько сотен тысяч авто в ГОД.
Замена задних рессор газель.
Всем привет.
Никогда не сталкивался с рессорами, ничего совсем про них не знал, слухи отголоски.
Поменял будку на машине сендвич от газона с железным полом сплошным. Так вот весит она не реально. Рессоры были мои уставшие и на пустой уже улыбка рессор превратилась в кислую почти прямую.
Решено подкинуть 2 листа 1 подресорник и подкореной. Иисходя из того что менять это минимум 10000₽
Так как у меня есть одна газель под разбор решено её дербанить.
Поспрашал друга, он мне объяснил что да как.
Вобщем если есть из вас такие же, кто не сталкивался с рессорами вообще, объясню же.
Начинаем с верху.
* Подресорник — Самый верхний тот, что короткий( может быть не один), который упирается в отбойник/демфер как его там…
* Кореной- идёт сразу после подрессорника он же с сайлетблоком
* Подкореной — вот их может быть масса.
При добавлении подкладывают подкореной и отрезают от него сантиметра полтора примерно и обязательно края стачивают под конус, скругляют, чтоб когда машина загружалась, рессоры сжимаются и выдвигаются(разгружается/сжимаются.)
Если на концах рессоры будет заусенец, острый срез они будут тереть верхнюю рессору, если одной длины, то будут одна на другую забегать, будут щёлкать и так же перетирать.
Клёпки спиливаем и выбиваем.
Рессоры имеют разную длину с зади от цетрального скрепляющего болта длиньше, примерно
70 с чем то.
Рессоры старого образца до бизнес имеют отверстие под стяжной болт диаметром 12мм. Бизнес 14мм.
Если решили от старого добавить, как я, то покупайте стяжной болт от старого образца, но не забываем боковые ограничители обязательно!
Замена в принципе не сложна, но это если есть хороший и весь инструмент. Я поменял за 2часа сторону один.
Скажу сразу без ударного гайковёрты я бы не справился, но если хочется мучаться, то можно, но я бы не стал.
Ещё нюанс нужны 2 дамкрата в моем способе, может знатоки делают иначе.
Начинаем с того, что ставим машину на ручник, передачу и упоры противооткатные спереди, с зади. Выставляем на хорошего козлика, откручиваем колесо.
— спиливаю болгаркой стремянки их всеравно нужно менять на удлененые, или просто новые.
— снимаем площадку и пока рессоры в напряжённом положении откручиваем болт стяжной.
— откручиваем болт на 22 гайковертом проворачиваю просто, потом с обратной стороны ключ на 24 вставляю в гайку и откручиваю гайковертом без него бы не смог.как только гайка открутилась, выкручиваю просто головкой трещоткой, если получится до конца, нет, значит болгаркой. Срезаю под ухо и вбиваю болт обратно в ухо. Он уже упадет сам, потом выбить легко.
С обратной стороны так же.
— Подготавливаем рессоры шлифуем площадки соприкосновений листов липестковым кругом, отрезаем старые те что хотим добавить, скругляем концы.
— откручиваем 2 болта стойки заднего стабилизатора ставим крепление на площадку.
-Ставим болт в отверстие, на него складываем листы.Убедившись, что листы ёлочкой нет которых перепутали зад/перед, так как зад длиннее.
— стягивает гайкой на 19, ставим площадку, продлеваем новые стремянки, накручиваем гайки с гроверами до конца, но пока не утягиваем, докрутим как только поставим на колесо.
И тут самое сложно попасть отверстие сайлетблока в ухо.
Я домкратил под рессору по центру и в противоположный край рессоры, чтоб рессора смещалась в обратную сторону, как только начтен чуть совмещаться, колышком выравниваю отверстие и продеваю смаззаный болт графиткой, затягиваю с легонца.
В серьге всё легко в верхнем болте ослабив, они болтаются и совмещаем. Стягиваем и все… Осталось поддомкратить тягу стабилизатора, стянуть 2 болта и протянуть все гайки что откручивали.
Инструментов куча, но зато один и все легко.
Кто знает как упростить задачу можете написать, будет интересно узнать что то новое. Делал один в первый раз. На 1 сторону работы ушло 2 часа, большее время ушло подготовительные работы принос инструмента, вывешивание машины, отрезание, зачистка рессор.
Снятие, разборка передней рессоры автомобиля Газель
Работаем вдвоем на смотровой канаве
Поддомкрачиваем балку и снимаем переднее колесо
Под передний конец рамы подставляем надежную подставку заводского изготовления грузоподъемностью не менее 2 т и высотой 700 мм
Опускаем домкрат и оставляем его под балкой или для удобства переставляем его под ступицу
Чтобы не повредить тормозной шланг, желательно снять тормозную скобу переднего тормоза и подвязать ее к раме
Головкой «на 24» отворачиваем четыре болта крепления стремянок.
Снимаем накладку рессоры.
Придерживая болт переднего ушка рессоры ключом «на 22», головкой «на 24» отворачиваем гайку.
Бородком или подходящим стержнем выбиваем болт.
Также отворачиваем гайку и выбиваем болт заднего крепления рессоры (к серьге)
Очищаем рессору от грязи
Вставляем болты в шарниры рессоры. Натягиваем между ними шнур и замеряем стрелу прогиба рессоры
Стрела прогиба должна быть для двухлистовой рессоры – 147±10 мм, а для четырехлистовой – 135±5 мм.
Если это значение меньше – заменяем рессору целиком.
Разгибаем хомут, нанося удары молотком через другой молоток.
Зажав рессору в тиски, двумя ключами «на 17» отворачиваем гайку центровочного болта и вынимаем болт.
Разъединяем листы рессоры.
Очищаем от грязи и ржавчины внутренние поверхности листов рессор.
Для замены резинометаллических шарниров кладем ушко рессоры под пресс.
Для облегчения запрессовки нового шарнира напильником или наждачным кругом делаем заходную фаску на краях металлических пластин с торца шарнира.
Сжимаем шарнир ленточным хомутом.
Смазываем шарнир мыльным раствором и, используя оправку запрессовываем его на том же прессе.
Оправка для выпрессовки (запрессовки) резинометаллического шарнира ушков рессор.
Смазав, обращенные друг к другу стороны листов графитной смазкой, собираем рессору.
При этом обратите внимание на различие в конструкции переднего и заднего ушков рессоры.
Отворачиваем гайку и вынимаем болт крепления серьги рессоры.
Снимаем пластины серьги рессоры.
Удерживая болты крепления кронштейна серьги ключом «на 14», головкой «на 17» отворачиваем четыре гайки и снимаем кронштейн
Заменяем резинометаллический шарнир кронштейна
Устанавливаем снятые детали в обратной последовательности, равномерно затягивая гайки стремянок.
Вертикальный выступ на накладке рессоры должен быть обращен к продольной оси автомобиля.
Окончательную затяжку гаек болтов резинометаллических шарниров следует проводить на загруженном автомобиле при выпрямленных рессорах.
Это необходимо для правильной работы шарниров.
Аналогично разбираем рессору и заменяем резинометаллические шарниры с другой стороны автомобиля.
Замена резинового буфера
Придерживая болт головкой «на 17» с удлинителем, ключом «на 19» отворачиваем гайку
Снимаем буфер вместе с болтом, шайбой, втулкой и чашкой
Устанавливаем буфер в обратной последовательности.
Ремонт рессорной подвески
Ремонт рессорной подвески ГАЗ 2705
Для устранения неисправностей, замены деталей и узлов подвеску подвергают полной или частичной разборке.
Снятие рессор с автомобиля
Снятие передних и задних рессор производится практически в одинаковой последовательности. Для этого необходимо:
— ослабить затяжку гаек стремянок;
— отсоединить нижний конец амортизатора;
— поднять домкратом переднюю часть автомобиля для снятия передних рессор или заднюю так, чтобы рессоры разгрузились;
— подставить под поднятый конец рамы технологические подставки соответствующей высоты и опустить на них автомобиль;
— отвернуть гайки болтов крепления резинометаллических шарниров рессоры. Вынуть болты. Если затруднен их съем, выколотить медной выколоткой, чтобы не испортить резьбу;
— отвернуть гайки стремянок и снять стремянки;
Рис. 6.4. Проверка стрелы прогиба рессор
Перед разборкой рессоры очистить от грязи и определить их техническое состояние. Если все детали пригодны для дальнейшей эксплуатации, то необходимо проверить стрелку прогиба рессоры в свободном состоянии. Для этого следует натянуть нить или тонкую проволоку между осями ушек и замерить расстояние от нити до верхней поверхности (у центрового болта) первого коренного листа (
Рис. 6.5. Проверка стрелы прогиба дополнительной рессоры
Замер стрелы прогиба дополнительных рессор в свободном состоянии необходимо производить от натянутой нити, приложенной к торцам концов верха коренного листа, до поверхности его у центрового болта (
Рис. 6.6. Оправка для выпрессовки резинометаллического шарнира из ушек рессор. Материал: сталь 40Х, HRC 30-34
В случае отрыва резины от металлической арматуры в резинометаллических шарнирах их необходимо заменить. Для выпрессовки шарниров из ушка рессоры необходимо воспользоваться оправкой, как показано на
Рис. 6.7. Выпрессовка шарнира из ушка рессоры
Ослабевшие заклепки хомутов необходимо переклепывать.
Для увеличения стрелы прогиба листов рессоры недопустима их рихтовка ударами молотка или кувалды, так как это приводит к быстрой поломке. Допускается рихтовка листов прокаткой между роликами.
Рис. 6.8. Оправки для запрессовки резинометаллических шарниров в ушко рессоры и кронштейны. Материал: сталь 40Х, HRC 30-34
Рис. 6.9. Последовательность запрессовки шарниров
При замене резинометаллических шарниров их следует предварительно смазать жидким мылом. Запрессовку шарниров в ушко рессоры нужно делать при помощи оправок, как показано на
При монтаже более короткий конец рессоры должен быть обращен вперед. Для правильной работы резинометаллических шарниров затяжку гаек их болтов следует производить при выпрямленных рессорах. Эту операцию можно выполнить приспособлением (рис. 6.10) с помощью штатного домкрата.
Установку рессоры на автомобиль следует производить в следующем порядке:
— на болт переднего конца рессоры установить две конические и одну плоскую шайбы;
— подсобранный таким образом болт установить в передний кронштейн и навернуть на него гайку;
— вставить болт в серьги и заднее ушко рессоры, надеть стопорную шайбу и навернуть на болт гайку;
— выпрямить рессору при помощи приспособления (рис. 6.10), затянуть гайки болтов шарниров моментом 120-150 Н·м (12-15 кгс·м) и убрать приспособление;
— на переднюю рессору, а также на заднюю рессору автобусов сверху положить накладку, а на нее стремянки, резьбовые концы которых вставить в отверстия балки, затем закрепить стремянки гайками со стопорными шайбами;
— на заднюю рессору, если она малолистовая, необходимо установить дополнительную рессору и накладку;
— если рессора многолистовая, то следует установить на нее прокладку, затем дополнительную рессору и на нее накладку. Затем на накладку и в отверстия подушки заднего моста устанавливают стремянки. На резьбовые части стремянок устанавливают стопорные шайбы и навинчивают гайки;
— если на автомобиле установлены колеса, то необходимо убрать подставки и домкрат;
— затянуть окончательно гайки стремянок моментом 120-150 Н·м (12- 15 кгс·м);
— присоединить нижний конец амортизатора.
Видео про «Ремонт рессорной подвески» для ГАЗ 2705
ГАЗЕЛЬ Меняем рессорный сайлентблок на местеРемонт Газели. Усиление рессор на газели
Замена рессоры ГАЗель, Соболь
Как снять разобрать и собрать переднюю рессору автомобиля Газель
Работаем вдвоем на смотровой канаве
Поддомкрачиваем балку и снимаем переднее колесо.
Под передний конец рамы подставляем надежную подставку заводского изготовления грузоподъемностью не менее 2 т и высотой 700 мм.
Опускаем домкрат и оставляем его под балкой или для удобства переставляем его под ступицу.
Чтобы не повредить тормозной шланг, желательно снять тормозную скобу переднего тормоза и подвязать ее к раме.
Головкой «на 24» отворачиваем четыре болта крепления стремянок.
Снимаем накладку рессоры.
Придерживая болт переднего ушка рессоры ключом «на 22», головкой «на 24» отворачиваем гайку.
Бородком или подходящим стержнем выбиваем болт.
Также отворачиваем гайку и выбиваем болт заднего крепления рессоры (к серьге)
Очищаем рессору от грязи
Вставляем болты в шарниры рессоры. Натягиваем между ними шнур и замеряем стрелу прогиба рессоры
Стрела прогиба должна быть для двухлистовой рессоры – 147±10 мм, а для четырехлистовой – 135±5 мм.
Если это значение меньше – заменяем рессору целиком.
Разгибаем хомут, нанося удары молотком через другой молоток.
Зажав рессору в тиски, двумя ключами «на 17» отворачиваем гайку центровочного болта и вынимаем болт
Разъединяем листы рессоры. Очищаем от грязи и ржавчины внутренние поверхности листов рессор.
Для замены резинометаллических шарниров кладем ушко рессоры под пресс.
Для облегчения запрессовки нового шарнира напильником или наждачным кругом делаем заходную фаску на краях металлических пластин с торца шарнира.
Сжимаем шарнир ленточным хомутом.
Смазываем шарнир мыльным раствором и, используя оправку запрессовываем его на том же прессе.
Оправка для выпрессовки (запрессовки) резинометаллического шарнира ушков рессор. Материал – сталь
Смазав, обращенные друг к другу стороны листов графитной смазкой, собираем рессору. При этом обратите внимание на различие в конструкции переднего и заднего ушков рессоры.
Отворачиваем гайку и вынимаем болт крепления серьги рессоры.
Снимаем пластины серьги рессоры.
Удерживая болты крепления кронштейна серьги ключом «на 14», головкой «на 17» отворачиваем четыре гайки и снимаем кронштейн.
Заменяем резинометаллический шарнир кронштейна.
Устанавливаем снятые детали в обратной последовательности, равномерно затягивая гайки стремянок.
Вертикальный выступ на накладке рессоры должен быть обращен к продольной оси автомобиля.
Окончательную затяжку гаек болтов резинометаллических шарниров следует проводить на загруженном автомобиле при выпрямленных рессорах. Это необходимо для правильной работы шарниров.
Аналогично разбираем рессору и заменяем резинометаллические шарниры с другой стороны автомобиля.
Замена резинового буфера
Придерживая болт головкой «на 17» с удлинителем, ключом «на 19» отворачиваем гайку
Снимаем буфер вместе с болтом, шайбой, втулкой и чашкой
Устанавливаем буфер в обратной последовательности.
