Инструкция по установке и эксплуатации ТС-011
Выносной бесконтактный индуктивный цифровой тахометр со встроенной функцией счетчика моточасов и отсчета времени до сервисного обслуживания ТС-011
ПРИБОР НЕ ПОСТАВЛЯЕТСЯ из за технического несовершенства и низкой надежности. Новая версия прибора ТС-011М. НОВОЕ КАЧЕСТВО ПО СТАРОЙ ЦЕНЕ.
Нажмите для перехода на страницу прибора ТС-011М
Важно! Перед установкой режимов работы прибора двигатель, на котором он установлен должен быть выключен либо прибор должен быть снят с двигателя.
1. Для выбора режима работы тахометра нажмите и удерживайте в течение 4 сек. кнопку S1. На экране дисплея будут последовательно высвечиваться значения: 01, 02, 03, 04.
— значение 01 переводит прибор в режим для работы с двигателями в которых импульс искрообразования подается на свечу зажигания 1 раз за 1 такт работы двигателя, т.е. 2 раза за 1 оборот маховика двигателя (большинство двухтактных двухцилиндровых лодочных моторов с одно канальной системой зажигания; под капотом установлена одна двухискровая катушка зажигания с двумя высоковольтными выводами по одному на каждую свечу зажигания );
— значение 02 переводит прибор в режим для работы с двигателями в которых импульс искрообразования подается на свечу зажигания 1 раз за 2 такта работы двигателя т.е. 1 раз за 1 оборот маховика двигателя (классический двухтактный двигатель; под капотом мотора установлены одна или две раздельные катушки зажигания, каждая на свою свечу зажигания );
— значение 03 переводит прибор в режим для работы с двигателями в которых импульс искрообразования подается на свечу зажигания 1 раз за 4 такта работы двигателя т.е. 1 раз за 2 оборота маховика двигателя (классический четырехтактный двигатель с распределителем зажигания).
— значение 04 отключает функцию тахометра, на экране дисплея будет отображаться только счетчик моточасов.
После выбора режима работы кнопкой S1 экран дисплея будет мигать в течение 8-10 сек., после чего перейдет в режим отображения счетчика моточасов.
2. Для установки времени до сервисного обслуживания нажмите и удерживайте в течение 4 сек. кнопку S2. При этом с правой стороны дисплея появится надпись «SERVICE». После появления надписи нажмите и удерживайте кнопку S1 до появления в одном из сегментов дисплея необходимой цифры, обозначающей 1/10, единицы, десятки, сотни, тысячи часов до сервисного обслуживания. Переключение от одного сегмента дисплея к другому производится нажатием кнопки S2 на 1 сек. После установки желаемого времени до сервисного обслуживания не производите ни каких действий и прибор через 14-16 сек. перейдет в режим отображения счетчика моточасов.
3. Для активации режима отсчета времени до сервисного обслуживания одновременно нажмите кнопки 1 и 2 и удерживайте их в течение 4 сек. При этом на экране дисплея высветятся два сегмента с изменяющимися от 00 до 09 значениями и прибор автоматически перейдет в режим отображения счетчика моточасов.
4. После выработки двигателем времени до установленного сервисного обслуживания на экране дисплея появиться надпись «SERVICE».
5. Для просмотра текущего времени до сервисного обслуживания нажмите и удерживайте в течение 4 сек. кнопку S2.
6. После появления на экране дисплея надписи «SERVICE» для ее сброса одновременно нажмите и удерживайте в течение 20 сек. кнопки S1 и S2. По умолчанию следующий интервал времени до сервисного обслуживания будет равен ранее запрограммированному.
7. Для отключения функции тахометра и отображения на экране дисплея только счетчика моточасов нажмите и удерживайте кнопку S1 до тех пор, пока на дисплее не высветится значение 04. Повторно нажмите кнопку S1 и через 8-10 сек. экран дисплея вернется к отображению счетчика моточасов. При работающем двигателе на экране дисплея будет отображаться только счетчик моточасов, причем сегменты дисплея будут мигать, напоминая, что режим тахометра отключен.
8. Для обнуления счетчика моточасов нажмите и удерживайте кнопку S1 до тех пор, пока на экране дисплея не высветится значение 05, затем повторно нажмите и удерживайте в течение 8 сек. кнопку S1.
9. Для обнуления счетчика моточасов и интервала времени до сервисного обслуживания одновременно нажмите и удерживайте в течение 20 сек. кнопки S1 и S2.
10. Для отключения свечения дисплея с целью экономии ресурса элемента питания при длительных перерывах в использовании прибора нажмите и удерживайте кнопку S1 до тех пор, пока на экране дисплея не высветится значение 05 и отпустите кнопку. Дождитесь, пока на экране появятся показания 0.0, затем одновременно нажмите и удерживайте кнопки S1 и S2 до тех пор пока на дисплее прибора не сменятся показания от 0.0 до 0.9, после чего прибор перейдет в режим самодиагностики. После теста самодиагностики на экране дисплея высветится значение 0.0 и через 2 сек. экран дисплея отключится. Для активации прибора кратковременно нажмите любую кнопку.
Как работает счетчик моточасов на тракторе, посчитать моточасы
Зачастую для измерения интервала работы двигателя производители и активные пользователи сельскохозяйственной техники используют термин «моточас». Для его измерения в устройстве мотора предусмотрен специальный датчик, который срабатывает после каждого часа, отработанного двигателем в полной мере. Это позволяет контролировать пробег сельхоз агрегата и заранее определять степень износа его мотора.
Как рассчитать моточасы?
В первую очередь нужно определить, что такое моточасы на тракторе? Этот термин определяется по следующему принципу. С момента запуска заводского двигателя агрегата включается предусмотренный в его устройстве электронный или механический счётчик. Он фиксирует и запоминает интервалы вращения коленвала, передавая данные на индикатор. Таким образом, датчик устанавливает продолжительность работы мотора за определенный отрезок времени.
Считать, что один моточас равен 1 реальному часу – неправильно. При определении основную роль играет количество оборотов коленвала за одну минуту времени. Таким образом, несколько величин моточасов по отношению к реальным часам могут отличаться из-за работы под нагрузкой и в режиме холостых оборотов.
Если посчитать отработанные моточасы, то оператор сможет узнать примерную степень износа работающих механизмов двигателя.
Для этого используется следующая формула, основанная на количестве оборотов коленвала:
Подобный принцип позволяет вычислить примерные величины моточаса при работе двигателя под разными нагрузками.
Основными узлами счетчика времени наработки являются:
— индикатор режима работы двигателя, который фиксирует, в зависимости от модели, частоту вращения вала, крутящий момент, температуру выпускаемых газов и другие параметры.
— датчик времени – часовой механизм, цифровой или механический с приводом.
— регистратор – в зависимости от модели может быть механическим (счетчик с барабанами, на которые нанесены цифры) либо цифровым (цифровой жидкокристаллический или диодный дисплей с запоминающим устройством)
В качестве датчика времени могут выступать электрические часы, полупроводниковые или магнитные устройства с кварцевыми или другими задающими стабильную частоту генераторами. Такой механизм характерен для счетчиков времени наработки, применяемых в авиационных двигателях.
На более простых двигателях, таких как двигатели тракторов, комбайнов, автомобилей, устанавливаются счетчики моточасов с механическим приводом, подсоединенным через редуктор от вала двигателя. Такие счетчики определяют время работы по числу оборотов двигателей, т.е. используют тахометрические данные. Тахометр — измерительный прибор, предназначенный для измерения количества оборотов в единицу времени. Тахометрические счетчики моточасов являются наиболее приемлемым вариантом, поскольку учитывают не только количество часов работы заведенного двигателя, но и нагрузку на него, а соответственно, могут дать более полную картину при определении момента, в который необходимо провести обслуживание двигателя или другого рабочего механизма.
Также, широко распространены счетчики времени наработки, в которых датчиком времени является пружинный часовой механизм с автоматическим подзаводом.
Существуют счетчики моточасов иностранного производства, например «MULLER BW40» или «TAXXO-612», однако, принцип действия таких счетчиков схож со счетчиками, представленными выше.
Счетчик моточасов Muller BW40
Как рассчитываются моточасы
Моточас – это особая единица измерения нагрузки, которую испытывает работающий мотор. Он соответствует одному астрономическому часу работы коленвала при холостых или умеренных оборотах (60 минут около 1500-1600 об/мин). Этот показатель не равен пробегу или времени работы и актуален в первую очередь для малокубатурных транспортных средств (мотоциклов, в том числе кроссовых), а также спецтехники, работа которой не оценивается по пройденному расстоянию.
Есть разные способы, как рассчитать моточасы:
Моточасы показывают нагрузку рабочего трактора
Техника, объем работы которой считается не по пройденным километрам, оснащается специальным счетчиком, который подсоединяется к свечам и реагирует на искры. Это самый простой и надежный способ, как считать моточасы на тракторах, мотоблоках и другой технике.
Зачем нужно считать моточасы
Выяснив как считать моточасы на тракторе, теперь можно переходить к вопросу, зачем эти подсчёты нужны. В первую очередь, ответ на этот вопрос кроется в особенностях самого процесса проведения подсчетов – он строится на количестве оборотов двигателя в минуту. Учитывая, что каждое подвижное механическое сочленение имеет свой обозначенный производителем запас прочности – можно заранее рассчитать время планового технического обслуживания двигателя. При этом зная, как работает счетчик моточасов на тракторе, несложно сделать это точно, опираясь на реальный износ коленвала, поршневой системы и других узлов силовой установки.
Знание реальных рабочих характеристик двигателя можно легко перевести моточасы в километры на тракторе в каждом отдельном случае. Существует специальная усредненная таблица, которая предполагает, что 1 м/ч для колесных тракторов составляет 10 километров, для гусеничных – 5 километров. Но для точного подсчета следует учесть множество факторов, начиная от скорости движения и заканчивая нагрузкой на двигатель. Кроме этого, конструкция датчика позволяет намотать моточасы, превратив любые подсчеты в бесполезное занятие. Хотя сегодня – это достаточно редкое явление, так как решение «накрутить» счетчик больше относится к «советскому времени». В то время моточас был одним из индикаторов продолжительности работы, а сегодня – средство экономии, контроля расхода топлива и работоспособности силового агрегата.
В зависимости от конструктивных особенностей, в данный момент, выделяют следующие счетчики времени наработки:
— электромеханические – соединяющие в себе механические части привода или механического регистратора с электронной начинкой преобразователя. Примером служат счетчики «СВН-2-01» и «СВН-2-02».
— электронные – полностью электронные механизмы, принцип действия которых основан на применении электросхем. Примером таких счетчиков служат счетчики «СВН-1М-1» и «СВН-1М-220».
— цифровые – миниатюрные микропроцессорные устройства, имеющие программное обеспечение, способные выводить на экран дисплея различные показатели работы двигателя или других технологических процессов. Примером служат микропроцессорный счетчик «СИ8», некоторые модели «СВН-2-3.1» и, пожалуй, «СВНЭ-1».
Счетчик времени наработки СВН-2-02
В зависимости от назначения выделяют следующие счетчики времени наработки:
— счетчики времени наработки моторной техники – стандартные счетчики моточасов, устанавливаемые например, на сельхоз технику. Сюда можно отнести практически весь модельный ряд счетчиков СВН-2, а также «СМ-1».
— счетчики времени наработки для технологических процессов – счетчики моточасов, используемые например на компрессорных агрегатах для подачи воды, аппаратах высокого давления, различных технологических станках и оборудовании. Это, в основном электронные устройства, например «СВН-1» и «СВН-2» и «УК34.2».
Счетчик импульсов-тахометр ИД-2>
— счетчики наработки электроэнергии – счетчики, устанавливаемые на электростанциях и трансформаторах. Здесь введена зависимость срока проведения обслуживания от количества выработанной электроэнергии. Это такие счетчики, как: «BZ-145» для учета рабочего времени подключенной нагрузки. Сюда же можно отнести счётчик ампер-часов «INT-AH» предназначается для измерения количества электричества, прошедшего во время осаждения покрытия через гальваническую ванну.
Счетчик учета рабочего времени подключения нагрузки Theben BZ-145
Следует отметить, что отмотать назад или обнулить счетчик времени наработки невозможно! Счетчик моточасов не требует обслуживания, и каких-либо особенных знаний или умений для подключения.
Моточас и машиночас: в чем разница?
Как мы уже выяснили, моточасы – это время полезной работы двигателя, во время которого коленвал произвел некоторое количество оборотов (зависимо от нагрузки). Машиночас – это более широкое понятие, которое включает в себя не только время полезной работы двигателя, но и разнообразные перерывы, перебазировку техники, техобслуживание и т. д.
Данное понятие более применимо для налаженных производственных процессов, для регулирования уровня оплаты. Подсчитывают машиночасы, умножая моточасы на специальный переводной коэффициент.
Заключение
Считать моточасы нужно, чтобы правильно определить время замены расходников и степень износа узлов и деталей. Без специального счетчика невозможно точно определить, чему равен один моточас работы двигателя, но можно приблизительно прикинуть по времени работы или расходу топлива. Самый надежный способ – приобрести и установить специальный счетчик, который покажет точный результат.
Обзор счетчиков моточасов
Добрый день, коллеги!
В большинстве автомобилей штатно установлен только один прибор, позволяющий оценивать интервалы между техническими обслуживаниями — это одометр, то есть счетчик пробега. Именно на пробег в основном ориентированы регламентные сроки технического обслуживания автомобиля, которые указывают автопроизводители в сервисных книжках.
В то же время, как известно, не для всех узлов и агрегатов автомобиля данные о пробеге дают объективную информацию об наработке или остаточном ресурсе. Так, если для подвески, трансмиссии или тормозной системы пройденный километраж еще может служить более-менее точной оценкой, то для ряда других агрегатов и систем, таких как двигатель, топливный насос, ГУР, электрооборудование, показатель пробега менее точен. Действительно, 1000 км, пройденные в условиях городского движения, занимают гораздо больше времени, чем те же 1000 км, пройденные по трассе. Ведь двигатель работает в любом случае, проехали вы 100 км за один час по трассе или простояли этот же час без движения, например, в городской пробке.
Поэтому, весьма полезно располагать информацией об истинной наработке автомобиля не только в километрах пробега, но и в моточасах, то есть фактическом времени работы автомобиля. Это позволит более корректно планировать интервалы технического обслуживания, например, сроки замены моторного масла, воздушного, топливного и масляных фильтров.
Для учета фактического времени работы автомобиля применяются специальные устройства — счетчики моточасов. Промышленностью КНР выпускаются счетчики нескольких видов, и в этой записи рассмотрим основные из них, а также я покажу, какие я приобрел для себя.
По-правильному, хороший счетчик моточасов должен учитывать и обороты двигателя, потому что час работы двигателя на 2000 об/мин и 6000 об/мин по-разному влияют на износ и ресурс. Поэтому 1 моточас не равен 1 астрономическому часу, это нелинейный показатель. Но китайцы со своими счетчиками сильно не заморачиваются и просто считают время работы, без учета оборотов.
По большому счету, все эти устройства являются обычными счетчиками времени, активируемыми при запуске двигателя автомобиля. Принципиальная разница между ними заключается в следующем:
1) Способ активации счетчика: импульсы зажигания, вибрация двигателя, подача питания на счетчик.
2) Конструкция часового механизма: электромеханический счетчик, электронный счетчик.
Рассмотрим наиболее распространенные виды счетчиков моточасов по способу активации.
1. Счетчики, активируемые импульсами от системы зажигания.
Такие счетчики включаются, когда на их вход начинают поступать импульсные сигналы от системы зажигания. Когда двигатель останавливается и импульсы прекращаются, счетчик также останавливается. Самый распространенный способ считывания импульсов — индуктивный, когда на высоковольтный провод системы зажигания наматывается несколько витков сигнального провода от счетчика.
Плюсы таких счетчиков:
1) Наиболее точно учитывается время фактической работы двигателя (счетчик включается и выключается одновременно с двигателем).
2) Обычно такой счетчик имеет и функцию тахометра.
Минусы:
1) Необходим доступ к высоковольтным проводам.
2) Если необходимо расположить счетчик в салоне, сигнальный провод придется прокладывать в моторный отсек.
3) Необходимо настраивать счетчик под конкретную систему зажигания (4-цилиндровые, 6-цилиндровые двигатели и т.д.).
2. Счетчики, активируемые от вибрации двигателя.
Такие счетчики включаются, когда встроенный сенсор зафиксирует вибрацию от работающего двигателя. Когда вибрация прекращается, счетчик останавливается.
Плюсы:
1) Отсутствие сигнального провода, чувствительным элементом является встроенный сенсор.
2) Часто такие счетчики имеют автономное питание от встроенного элемента и не требуют подключения к проводке автомобиля.
Минусы:
1) По отзывам пользователей, чувствительность таких счетчиков оставляет желать лучшего, то есть если двигатель при работе вибрирует не сильно, счетчик может не включиться.
2) Необходимость установки счетчика непосредственно на двигатель (например, с помощью клейкого скотча на крышку двигателя).
3) Возможны ложные срабатывания сенсора.
3. Счетчики, активируемые при подаче питания на счетчик.
Счетчики этого типа не имеют сенсоров или сигнальных проводов. Они включаются, когда на них просто подается питание, и отключаются, когда питание пропадает.
Плюсы:
1) Простота подключения — отсутствует сигнальный провод.
2) Внешнее питание — не требуется замена элемента питания.
3) Возможность размещения счетчика где угодно, где есть подходящее питание, хоть в багажнике.
Минусы:
1) Меньшая точность учета фактического времени работы двигателя (в большинстве случаев не принципиально).
Именно такие счетчики я приобрел для себя, они привлекли меня своей простотой. Я подключаю их к питанию от замка зажигания, и при включении зажигания счетчик начинает отсчитывать время. Так как случаи, когда зажигание включено, а двигатель не запущен, довольно редкие, такой способ учета моточасов достаточно точен.
Чтобы сравнить, для себя я приобрел два счетчика разной конструкции:
3.1. Электромеханический счетчик с активацией при подаче питания.
Очень простой счетчик с электромеханическим индикатором барабанного типа. При подаче питания 12В начинается отсчет времени. Дискретность показаний 1/10 часа, т.е. показания увеличиваются каждые 6 минут. Плюсы счетчиков с активацией при подаче питания были перечислены выше, но данный электромеханический счетчик имеет и свои специфические плюсы и минусы:
Плюсы:
1) Так как индикатор электромеханический, показания можно считывать и при отсутствии внешнего питания.
Минусы:
1) При работе довольно громко тикает (даже, скорее, щелкает) каждые 3 секунды. В тишине салона его слышно.
2) Нет возможности сброса на «0», то есть счетчик чисто накопительный.
Внешний счетчик моточасов. Дополнено 2, финал
Продолжаю опупею с подсчетом моточасов. Т.к. родной подсчет бортовиком хоть и работает, но реализован через одно место ибо скидывается в 0 после 100 часов. Периодически переключаться, чтобы глянуть значение и поставить «палочку» на бумажке о прошедшей сотне (дабы не забыть) — не комильфо.
По этому был заказан и не так давно получен данный девайс.

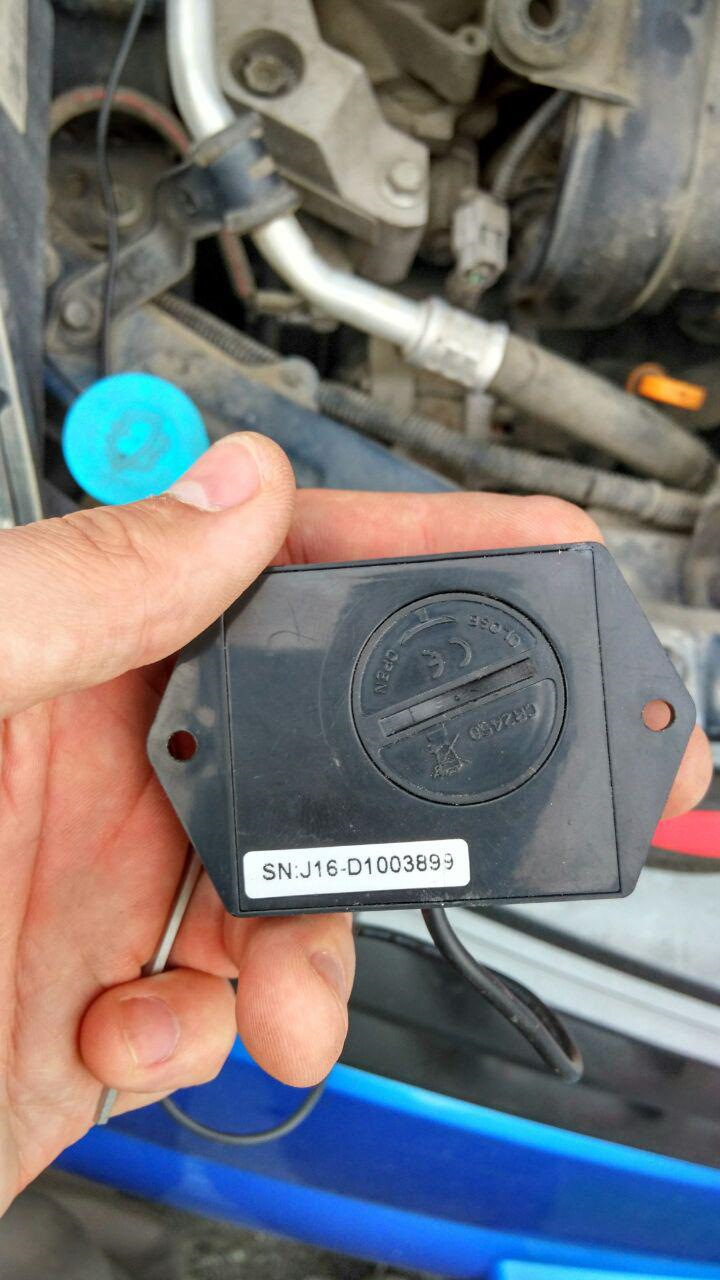

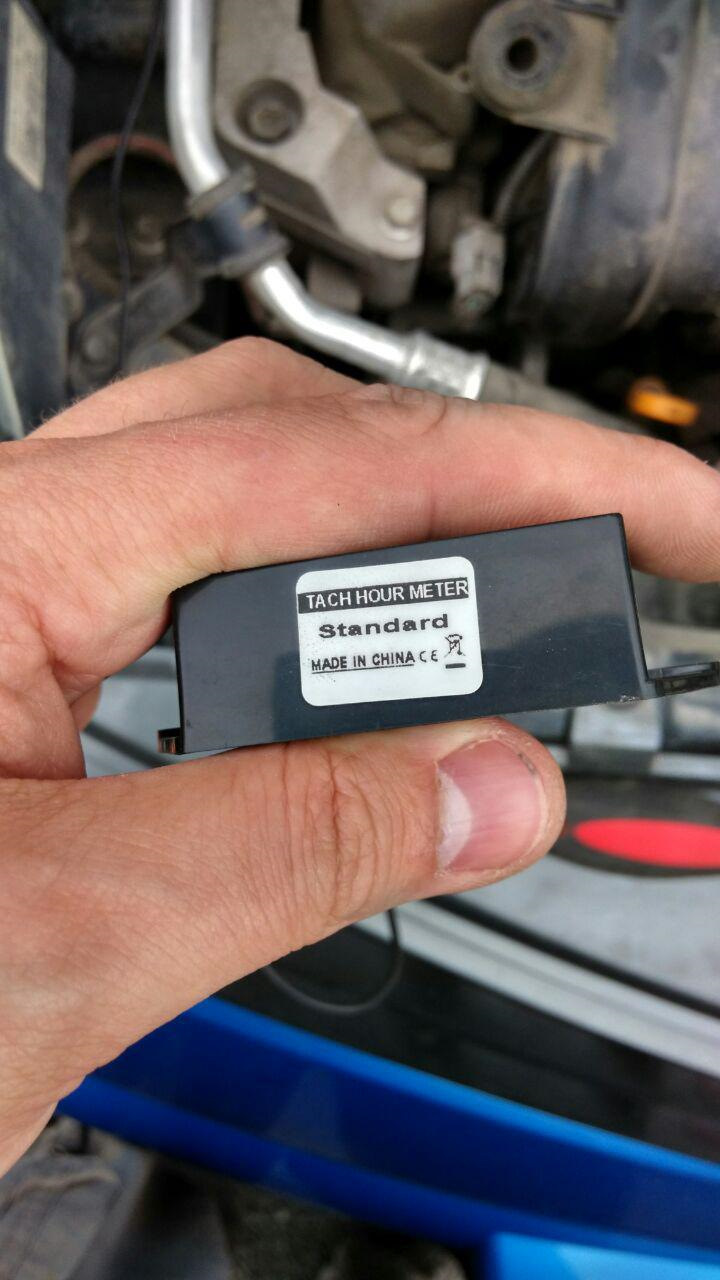

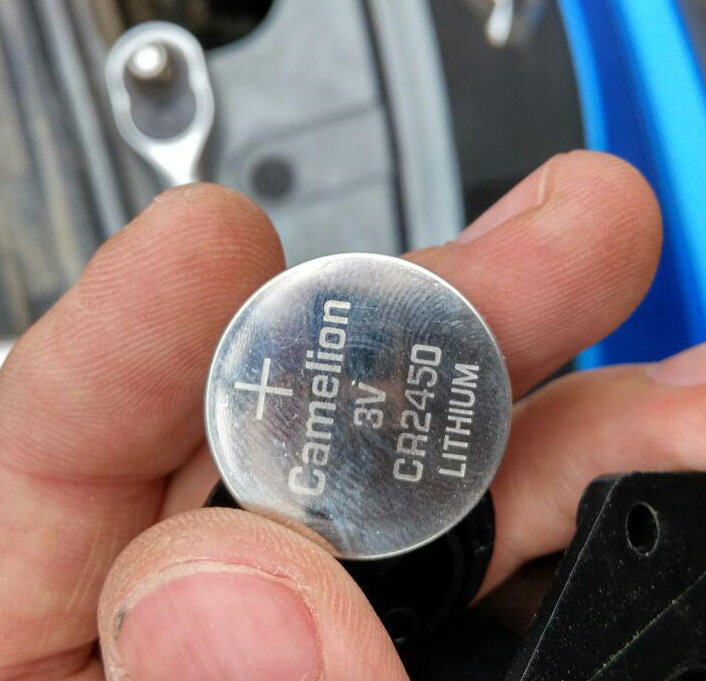

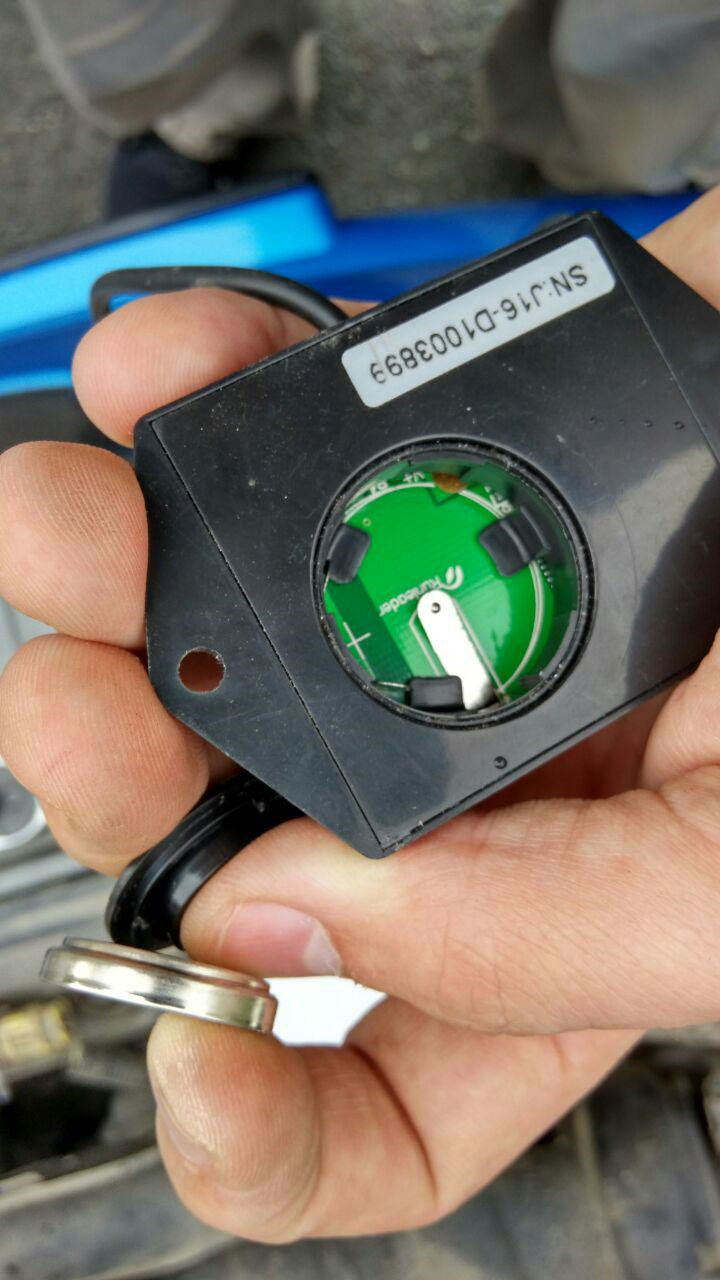

Вот такой шайтан-коробок, работает от адски здоровой «таблетки» CR2450
Кратенько о возможностях и как с этим чудом работать написано в инструкции на английском, но есть хорошее дополненное переложение на русском, которое стянул тут (# (без пробелов в адресе)):
Выносной бесконтактный индуктивный
цифровой тахометр со встроенной функцией счетчика моточасов и отсчета времени до сервисного обслуживания
ТС-011
Установка режимов работы
Важно! Перед установкой режимов работы прибора двигатель, на котором он установлен должен быть выключен либо прибор должен быть снят с двигателя.
1. Для выбора режима работы тахометра нажмите и удерживайте в течение 4 сек. кнопку S1. На экране дисплея будут последовательно высвечиваться значения: 01, 02, 03, 04.
— значение 01 переводит прибор в режим для работы с двигателями в которых импульс искрообразования подается на свечу зажигания 1 раз за 1 такт работы двигателя, т.е. 2 раза за 1 оборот маховика двигателя (большинство двухтактных двухцилиндровых лодочных моторов с одно канальной системой зажигания);
— значение 02 переводит прибор в режим для работы с двигателями в которых импульс искрообразования подается на свечу зажигания 1 раз за 2 такта работы двигателя т.е.1 раз за 1 оборот маховика двигателя (двухтактный двигатель);
— значение 03 переводит прибор в режим для работы с двигателями в которых импульс искрообразования подается на свечу зажигания 1 раз за 4 такта работы двигателя т.е. 1 раз за 2 оборота маховика двигателя (четырехтактный двигатель).
— значение 04 отключает функцию тахометра, на экране дисплея будет отображаться только счетчик моточасов.
После выбора режима работы кнопкой S1 экран дисплея будет мигать в течение 8-10 сек., после чего перейдет в режим отображения счетчика моточасов.
2. Для установки времени до сервисного обслуживания нажмите и удерживайте в течение 4 сек. кнопку S2. При этом с правой стороны дисплея появится надпись «SERVICE». После появления надписи нажмите и удерживайте кнопку S1 до появления в одном из сегментов дисплея необходимой цифры, обозначающей 1/10, единицы, десятки, сотни, тысячи часов до сервисного обслуживания. Переключение от одного сегмента дисплея к другому производится нажатием кнопки S2 на 1 сек. После установки желаемого времени до сервисного обслуживания не производите ни каких действий и прибор через 14-16 сек. перейдет в режим отображения счетчика моточасов.
3. Для активации режима отсчета времени до сервисного обслуживания одновременно нажмите кнопки S1 и S2 и удерживайте их в течение 4 сек. При этом на экране дисплея высветятся два сегмента с изменяющимися от 00 до 09 значениями и прибор автоматически перейдет в режим отображения счетчика моточасов.
4. После выработки двигателем времени до установленного сервисного обслуживания на экране дисплея появиться надпись «SERVICE».
5. Для просмотра текущего времени до сервисного обслуживания нажмите и удерживайте в течение 4 сек. кнопку S2.
6. После появления на экране дисплея надписи «SERVICE» для ее сброса одновременно нажмите и удерживайте в течение 20 сек. кнопки S1 и S2. По умолчанию следующий интервал времени до сервисного обслуживания будет равен ранее запрограммированному.
7. Для отключения функции тахометра и отображения на экране дисплея только счетчика моточасов нажмите и удерживайте кнопку S1 до тех пор, пока на дисплее не высветится значение 04. Повторно нажмите кнопку S1 и через 8-10 сек. экран дисплея вернется к отображению счетчика моточасов. При работающем двигателе на экране дисплея будет отображаться только счетчик моточасов, причем сегменты дисплея будут мигать, напоминая, что режим тахометра отключен.
8. Для обнуления счетчика моточасов нажмите и удерживайте кнопку S1 до тех пор, пока на экране дисплея не высветится значение 05, затем повторно нажмите и удерживайте в течение 8 сек. кнопку S1.
9. Для обнуления счетчика моточасов и интервала времени до сервисного обслуживания одновременно нажмите и удерживайте в течение 20 сек. кнопки S1 и S2.
Основная проблема была в том, чтобы закрепить счетчик таким образом, чтобы не пришлось разбирать пол машины. Цеплять нужно на силовой кабель/катушку. зажигания, причем сделать несколько оборотов вокруг кабелем прибора.
У енота с этим проблема, т.к. катушка вставляется в свечной колодец и прикручивается к голове блока. Открутить и намотать на катушку напрямую — обратно не засунешь, поэтому кое-как подлез и обмотал почти на 2 оборота
