Как правильно удалить адсорбер
В автомобиле адсорбер поглощает пары топлива из системы вентиляции бензобака и подает их на впуск, ибо по экологическим нормам бензобак должен быть изолирован от атмосферы.
Из Википедии ;
Адсо́рбер (от лат. ad — на, при и sorbeo — поглощаю) — аппарат для поглощения (сгущения) поверхностным слоем твердого тела, называемого адсорбентом (поглотителем), растворенных или газообразных веществ, не сопровождающееся химической реакцией. Адсорбер применяется в химической, нефтеперерабатывающей и других отраслях промышленности. Процесс, происходящий внутри этого аппарата называется адсорбция.
Система фильтрации паров бензина. Схема довольно условна, но отражает суть. Пары бензина из бака проходят через угольный фильтр, очищаются и подаются на впуск через электромагнитный клапан, управляемый ЭБУ.
Теперь первый вопрос — зачем фильтровать пары бензина если они все равно идут на впуск? Ответ прост — откорректировать программу управления двс добавлением n-го числа чистого воздуха на входе намного проще чем проводить коррекцию по топливно-воздушной смеси (пары бензина из бака) неизвестной пропорции.
А теперь и ответ на главный вопрос — зачем его удалять?
Так вот, хоть некоторые производители и заявляют что ресурса у этого девайса хватит на весь срок эксплуатации авто, но мы то знаем что они лукавят )
В общем со временем адсорбер забивается и перестает пропускать воздух. В результате в баке мы получаем избыточное давление, мешающее нормальной работе бензонасоса. В салоне (иногда под капотом) мы получаем периодический запах бензина, пары которого выдавливает из трубки вентиляции. А двигатель начинает работать на обогащенной смеси из за нехватки воздуха.
А теперь угадайте как в нашей стране решают эту проблему? Правильно, большинство просто выкидывают адсорбер и глушат систему как показано на схеме:
На трубку от бензобака обычно одевается топливный фильтр от карбюраторной классики, а электромагнитный клапан, через который должен идти чистый воздух в двигатель, просто глушат болтом.
На картинке я уже написал что это неправильно и вот почему. Такой способ удаления адсорбера решает проблему лишь отчасти. Да, запах бензина пропадает, бак вентилируется, но воздух на впуск как не подавался так и не подается, двигатель продолжает работать на богатой смеси.
А теперь следующая схема:
И вот на ней уже показано как НАДО делать. На шланг от клапана к адсорберу одевается все тот де фильтр от классики, который теперь выполняет роль воздушного фильтра и не дает попасть грязи в ресивер. Именно так топливо-воздушная смесь приводится к нормальным параметрам.
Ну а теперь пару наглядных фото того, как это все выглядит на самом деле:
Тут все понятно, одна трубка идет к бензобаку, вторая через клапан к двигателю.
Введите электронную почту и получайте письма с новыми поделками.
Нижняя часть адсорбера. Тут расположен штуцер для подачи воздуха из атмосферы, для того чтобы в адсорбере не создавался вакуум.
Так это все сделано на моей машине. Трубку из бака фоткать не стал, к ней и без телефона то сложно подлезть
Удаление адсорбера. Решение проблемы «запускается и глохнет»
Адсорбер – это «экологическая» система автомобиля, которая служит для улавливания паров бензина, выходящих из бака. При работающем двигателе пары бензина направляются во впускной коллектор. При заглушенном моторе пары поступают в адсорбер, где поглощаются слоем угольной крошки.
Экологические нормы ЕВРО запрещают прямой контакт паров бензина с атмосферой, поэтому вместо простой трубки вентиляции бензобака, как, например, было на ВАЗ классике, в современные автомобили устанавливается адсорбер.
Функционировать правильно эта система будет только при рабочем клапане продувки, герметичности всех магистралей и отсутствии в них засоров. В противном случае либо воздух будет сифонить во впускной коллектор, либо создаваться разряжение в баке при работе бензонасоса.
Причины, по которым я предпочел удалить адсорбер, были следующее:
1. Явление «глохнет при запуске в теплую погоду» — подозрение на подсос воздуха во впускной коллектор, из-за возможной неисправности клапана адсорбера или негерметичность магистрали подвода паров бензина.
2. «Пшик» при открытии пробки бензобака.
3. Непонимание — «а на фуя козе баян», т.е. усложнение конструкции автомобиля этой малозначимой системой, как следствие, уменьшение надежности.
4. Несогласие с экологическим предназначением адсорберов в принципе, особенно после прочтения информации на эту тему: go-patriot.ru/2015/05/21/udaliaem-adsorber/
Для корректного удаления системы улавливания паров бензина с адсорбером выполняем следующие действия:
Адсорбер находится под бампером с правой стороны автомобиля.
Для доступа к нему достаточно освободить переднюю часть подкрылка и сместить его в сторону:
Вот он, адсорбер, находится рядом с «гудком»:
Снимаем с него 3 патрубка (два из них на «быстросъемах)» и электрический разъем управления клапаном.
Откручиваем корпус адсорбера, он держится на двух болтах.
Задача — сохранить встроенный клапан адсорбера, т.к. без него ЭБУ будет выдавать «чек».
Отпиливаем клапан от корпуса адсорбера.
Из остатков корпуса изымаем поролоновую заглушку — она будет служить фильтром для магистрали, выходящей из бензобака.
Заглушку устанавливаем в разъем магистрали от бензобака (некоторые в качестве воздушного фильтра используют топливный фильтр от ВАЗа, но мне не хотелось срезать быстросъем, чтобы при необходимости можно было вернуть адсорбер).
Магистраль закрепляем, используя освободившийся штатный крепеж за правой фарой. Теперь у нас есть трубка прямой вентиляции бензобака, да еще и с фильтром.
Отворачиваем корпус воздушного фильтра и, приподнимая его, демонтируем магистраль от адсорбера ко впускному коллектору. Она больше не понадобится.
Отверстие во впуском коллекторе глушим болтом, я для надежности обмазал болт красным герметиком Abro.
Клапан адсорбера смонтировал на трубке кондиционера, прикрепив стяжкой.
Под клапан подложил прокладку из мягкого материала.
— понаблюдал за поведением машины с неделю, проблема «глохнет при запуске в теплую погоду» более не проявлялась
— полностью исчез «пшик» при открытии пробки бензобака.
Удаление адсорбера на ВАЗ 2110
Всем привет! Сегодня, я расскажу как правильно удалить адсорбер на ВАЗ 2110-12.
Для начала, немного предыстории. Всё началось с того, что однажды я снял локер, с заднего левого крыла и увидел там протертые, забитые грязью шланги и какую то ёмкость, которая как потом выяснилось, оказалась сепаратором. По состоянию шлангов было понятно, что адсорбер свою функцию не выполняет, а лишь «почем зря» трещит клапаном. Уже тогда закрались первые мысли о том чтобы избавится от этого устройства. Недавно в связи с переходом на ДАД, мне пришлось перейти на спортивную программу управления двигателем, в которой адсорбер не задействован. Я так и не понял, то ли настройщик посчитал не нужным его включить, то ли прошивка не позволяла это сделать, но так или иначе, я решил полностью удалить адсорбер из под капота.
Процедура удаления адсорбера не сложная, но есть некоторые аспекты, которые надо знать.
Первым делом снимаем сам адсорбер, вместе с двусторонним клапаном.
Шланг, который идет от бензобака глушим и убираем в сторону.
Разъем, который шел к клапану адсорбера, аккуратно приматываем к жгуту проводки и прячем под декоративной крышкой ДВС. Удалять разъемы и шланги нет смысла, они не мешают, а при необходимости можно будет вернуть адсорбер назад.
Шланг идущий от дросселя убираем полностью, отверстие в дроссельном узле глушим.
Я сделал немного иначе, к штуцеру к которому подключался шланг адсорбера, я подключил малый контур вентиляции картерных газов, а верхний штуцер вентиляции заглушил, т.е. сделал по сути как у меня было раньше на ДМРВ www.drive2.ru/l/7059669/.
Важный момент, так как шланг идущий от бака теперь заглушен, в крышке бензобака следует просверлить отверстие диаметром 1-2мм. Я снял заглушку личинки крышки, и просверлил отверстие под ней. Потоку воздуха это не мешает, а от лишней грязи защитит.
Вывод: Без особой необходимости удалять адсорбер нет смысла. В моем случае, поводом послужили перетертые шланги в районе сепаратора и то, что адсорбер был отключен в прошивке. После удаления адсорбера, запаха бензина ни в салоне, ни под капотом нет. Запах бензина, чувствуется только в районе крышки бензобака.
Освободилось место под капотом, упростился доступ к ремням и роликам.
Немного сбросил лишний вес.
При открытии крышки бака, теперь нет шипения, давление в баке всегда равно атмосферному.
Каких либо существенных минусов не обнаружил.
Правильная вариант удаления абсорбера (переход утилизации паров бензина с Евро-2 на Россия-83)
Давным давно, когда я был наивен и думал, что машина может почти не жрать бенз и при этом в любой момент выстреливать, задался идеей поставить абсорбер, якобы позволяет экономить порядка 3-5% топлива, о чем писал ТУТ. Поставил все это безобразие, о чем писал ТУТ, но нехватка места и отсутствие эффекта заставили вернуться к карбовой схеме дыхания бака…
Предоставляю вашему вниманию относительно правильный вариант удаление абсорбера.
Для начало сравним инжекторную и карбовую системы
Как видно после сепарации жидкая фаза сливается обратно в бак, пары же уходят в абсорбер(где их поглощает уголь, а потом каким то «чудом» они высасываются при работе движка) или просто сбрасываются в атмосферу. Следуя схемам будет правильно не просто выбросить абсорбер с шлангами, а еще и отрубить все шланги около сепаратора, дабы пары бенза не шли под капот, стремно же такое вытворять!
И так скидываем абсорбер
На дросселе не забываем глушить штуцер

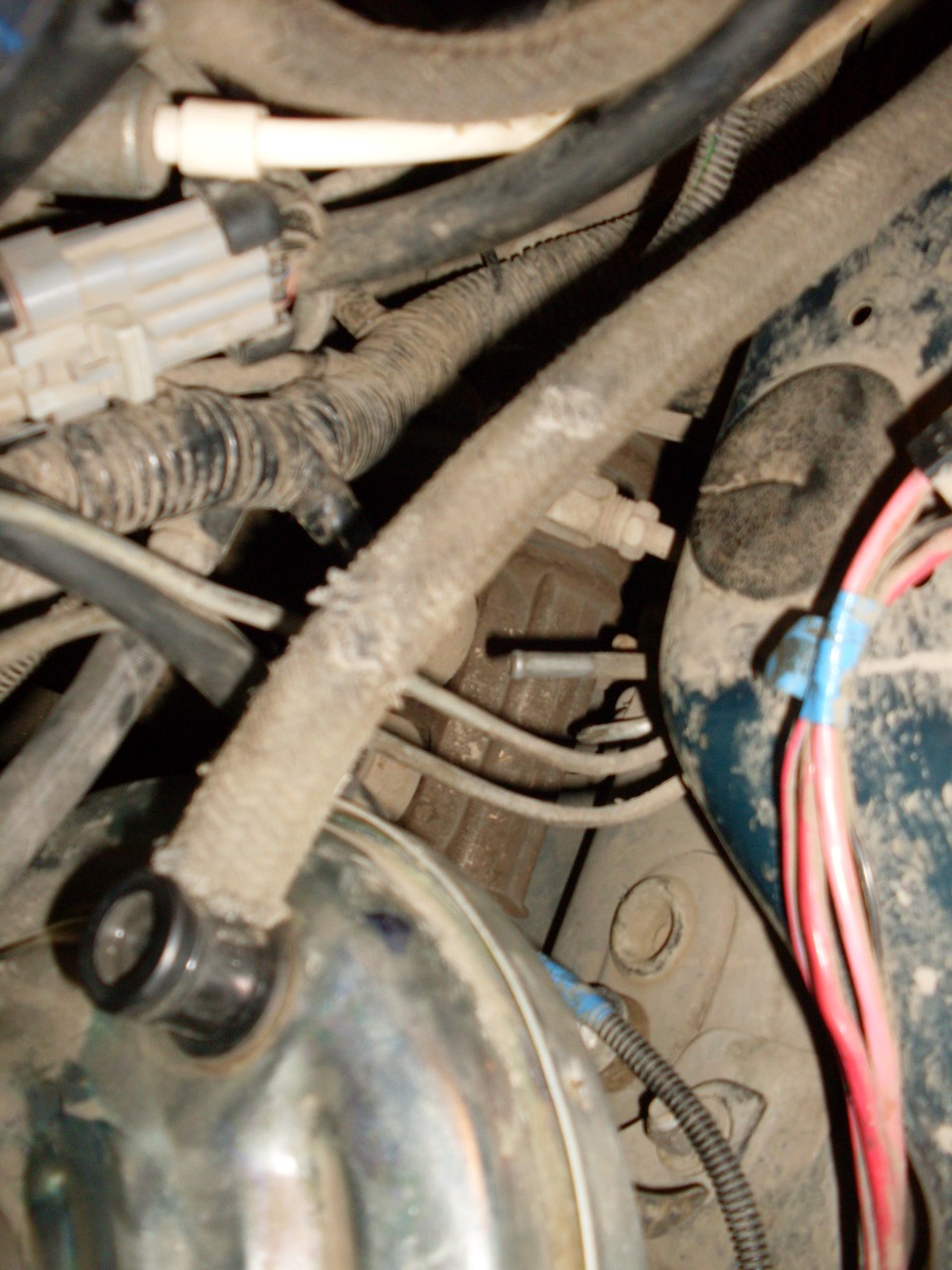

Дальше лезем под задний бампер и нафиг выкидываем все лишние трубки
Довольно таки долгая эксплуатация показала:
— бензом абсолютно не воняет ни где
— джеки не против моих переделок, ошибок ни каких не выдает
— место прибавилось под новые нештячки

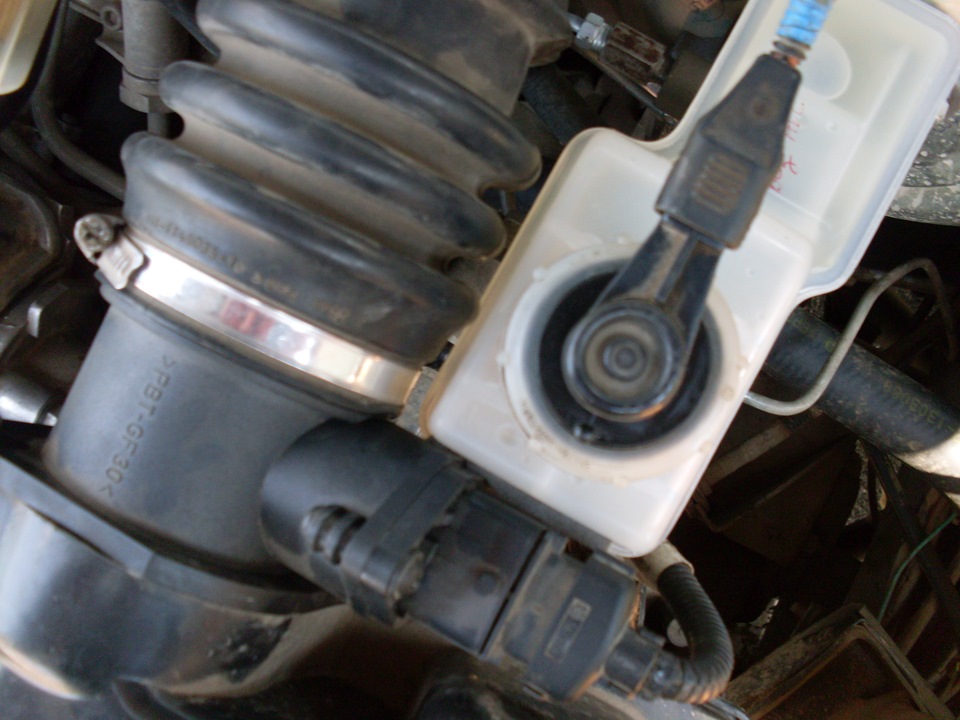

Было замечено что новый бачок НЕ трет гофру, он пошел дальше, ОН трется о ДМРВ
Ничего не помогает, прошу помощи куда капать, что подвинуть и как?пока банально езжу с подложенной тряпочкой.)))
Кто не поставил лайк, не подписался и не поделился с друзьями тот ЛЮСЯ
Удаление адсорбера.
Неоднократно сталкивался с записями об удалении адсорбера, и фантастичеких приходах от этого действа. Мол и расход понизился и по БК, и по чекам с заправки. И мосчи в движке поболее стало…
Но лучше всего взглянуть на схему.
Это схема топливной системы ВАЗ 2110. На многих авто она имеет такую же или примерно такую же конфигурацию. Сепаратор, конструктивно чуть иначе выполнен. Клапан сброса давления выполнен не отдельно, а встроен в крышку топливной горловины и т.д. То есть, без принципиальных отличий.
Убираем со схемы топливную рампу с форсунками, чтобы она нас не смущала.
Далее, различные клапана 5, 7 и 8. Клапан избыточного давления, зачастую встроен в крышку бензобака, как писалось ранее. Обратный клапан чтобы пары бензина шли только из бензобака, а не обратно, гравитационный клапан… незнаю зачем, видимо перекрывает магистраль на случай переворота авто, когда по магистрали устремятся уже не пары а бензин. Предположим, что все они исправны и вычеркнем их из схемы.
Далее, у нас остается сепаратор. В нём происходит конденсация бензиновых паров. Допустим у нас на улице очень жарко, авто нагрелось и ничего там не конденсируется. И так же вычеркним его из схемы. Так же вычеркнем заливную горловину с воздухоотводящим каналом (необходим при заправке бака) и топливный фильтр. Чтобы ничего лишнего не смущало.
И в итоге, остается у нас бак, из которого пары идут по магистрале в адсорбер, и далее в задросельное пространство. На автомобилях ВАЗ, к примеру, магистраль подведена в дросельный узел таким образом, что регулятор холостого хода на неё ни как не влияет. Возможно, и на остальных авто реализовано подобным образом.
Что мы имем. Всего два положения. Когда двигатель заглушен и электронный клапан адсорбера выключен, пары из бензобака попадают в угольный наполнитель и там адсорбируются. Когда движок заведен и прогрет, включается клапан адсорбера (на какой температуре он включается, данные розняться) пары бензина идут в задросельное пространство двигателя. Я бы сказал, туда их даже тянет.
Зачем менять (убирать) эту схему, для меня остается загадкой. Если дрыгатель (прошивка его ЭБУД) и расчитан на то, что будет происходить небольшой подсос паров бензина.
Сложно представить чтобы забился адсорбер и он полностью оказался залит… Но в этом случае, он не влияет на рабочий ход двигателя. Адсорбер нужен для заглушенного авто.
Проблемы могут возникнуть, когда перестал работать электронный клапан. Или во всей этой длинной схеме, где-то образовалась дырень. И мы имеем запах бензина, и неучтенный воздух, который поступает в двигатель в обход ДМРВ. А рвёт резиновые соедиения, высокое разряжение впускного коллектора, когда двигатель не может протянуть воздух через забитый воздушный фильтр.
Да и… Открывая крышку бензобака, вы слышитете шипение воздуха. Вы слышите лишь движение воздуха. А тянет его внутрь или наружу, вы пока еще не знаете 😉
